Мультисенсорная машина Hexagon Optiv Classic

Подсветка деталей

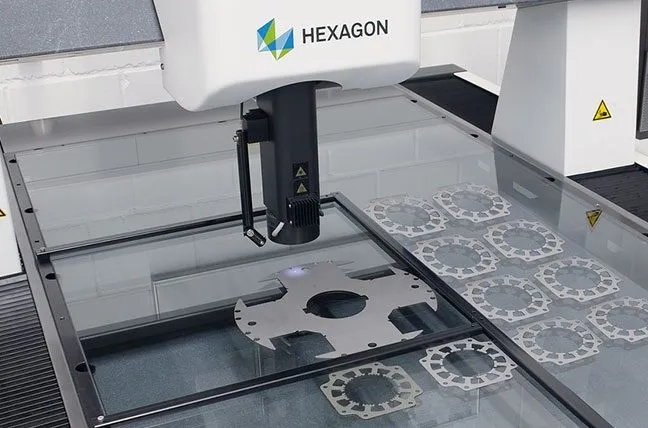

Применение

• необходимость измерения большого количества деталей, мультисенсорные системы позволяют полностью автоматизировать процесс измерения;
• высокоточные измерения, благодаря высокой точности оптический метод измерения часто используется для референсных и арбитражных измерений;
• измерение мелких деталей с оптическим увеличением, с видеосистемой можно увеличить изображение детали и измерить элементы, недоступные для других средств контроля;
• необходимость измерения тонких и хрупких деталей, для которых недопустимы контактные нагрузки, поскольку видеосистема производит измерения оптическим способом, контактные нагрузки отсутствуют;
• детали сложной конфигурации;
• детали с точным расположением поверхностей (шаблоны, контршаблоны);
• детали с большим количеством отверстий;
• ступенчатые тела вращения;
• детали или элементы деталей малого и крайне малого размера;
• детали из мягких материалов;
• крупные плоские детали (панели, приборные корпуса).

Ключевые особенности мультисенсорной машины Optiv Classic

• Видеодатчик с цифровой камерой высокого разрешения
• Изменение масштаба CNC с электроприводом
• Мощные средства обработки изображений с видеофильтрами для оптимизации изображения в трудных оптических условиях
• Регулируемая подсветка: коаксиальное верхнее светодиодное освещение, задняя светодиодная подсветка и многосегментное светодиодное кольцевое освещение для освещения сложных поверхностей и граней с высокой контрастностью
• Метрологическое программное обеспечение PC-DMIS: простое в эксплуатации благодаря наличию автоматических процедур PC-DMIS, например, для выравнивания детали или калибровки датчика

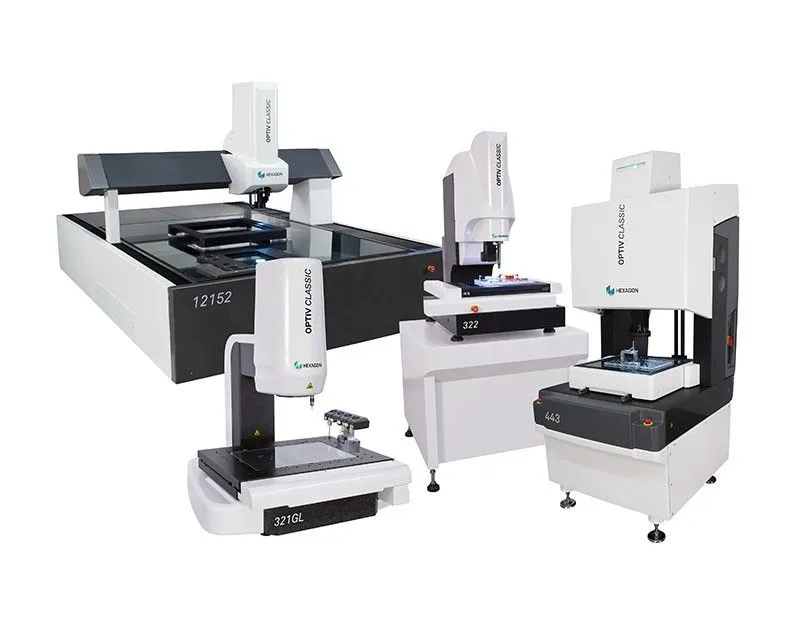

Optiv Classic 321 GL

• Компактное настольное устройство
• Малый вес машин линии Optiv Classic, вес машины - 170 кг
• Измерительный диапазон XYZ 300 x 200 x 150 мм
• Функции: Контактный щупHP-TM или TP200, устройство смены щупов со стойкой, общее количество до четырех портов; индексный поворотный стол

Optiv Classic 322 / 432

• Недорогие машины начального класса с хорошим соотношением "цена/производительность"
• Optiv Classic 322: Измерительный диапазон XYZ 300 x 200 x 200 мм
• Optiv Classic 432: Измерительный диапазон XYZ 400 x 300 x 200 мм
• Функции: Контактный щупHP-TM,  устройство смены щупов HR-P  со стойкой, общее количество до четырех портов; индексный поворотный стол

Optiv Classic 443

• Надежный точный инструмент с измерительным объемом среднего размера
• Устойчивая к вибрациям гранитная конструкция с неподвижной траверсой и подвижным столом
• Измерительный диапазон XYZ 400 x 400 x 300 мм
• Функции: Контактный щупHP-TM,  устройство смены щупов HR-P  со стойкой, общее количество от четырех до шести портов; индексный поворотный стол

Optiv Classic 8102 / Optiv Classic 12152

• Измерительная машина мостового типа с фиксированным столом и траверсой, движущимся в поперечном направлении, гранитная траверса треугольного сечения, свободна двигающаяся измерительная каретка (ось X), с вертикальной осью
• Измерительная каретка (ось X) и траверса (ось Y) с высокоточными направляющими с воздушными подшипниками,вертикальная ось (ось Z) с механическими линейными направляющими
• Optiv Classic 8102: измерительный диапазон XYZ 800 x 1000 x 225 мм
• Optiv Classic 12152: измерительный диапазон XYZ 1200 x 1500 x 225 мм
• Лазерный указатель для облегчения навигации при выполнении измерительной программы
• Optiv Classic 8102: Дополнительно с интегрированным подрамником
