Кейс: Выставочный макет “Облегченной (плавающей) насыпи из пенополистирольных блоков”
Команда макетной мастерской 3DVision вновь творит чудеса и воплощает в жизнь максимально реалистичный макет насыпи, отличительной особенностью которого является возможность наглядно продемонстрировать слои дорожного покрытия.
В данной статье мы разберем выставочный макет на примере нашей работы «Облегченная (плавающая) насыпь из пенополистирольных блоков».
1. Определение и назначение макета
Выставочный макет разреза дороги представляет собой модель или прототип, отражающий вертикальное и горизонтальное расположение элементов на дороге. Он может использоваться для обучения, презентаций или демонстраций, чтобы показать различные слои и структуры, которые составляют дорожное покрытие.

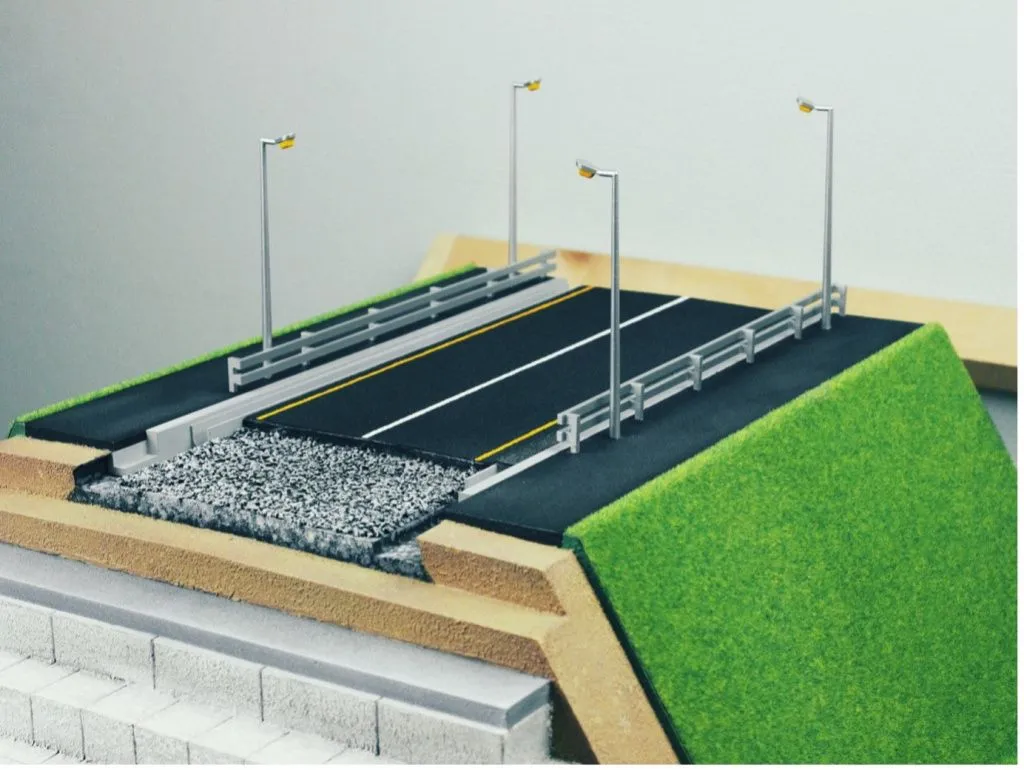

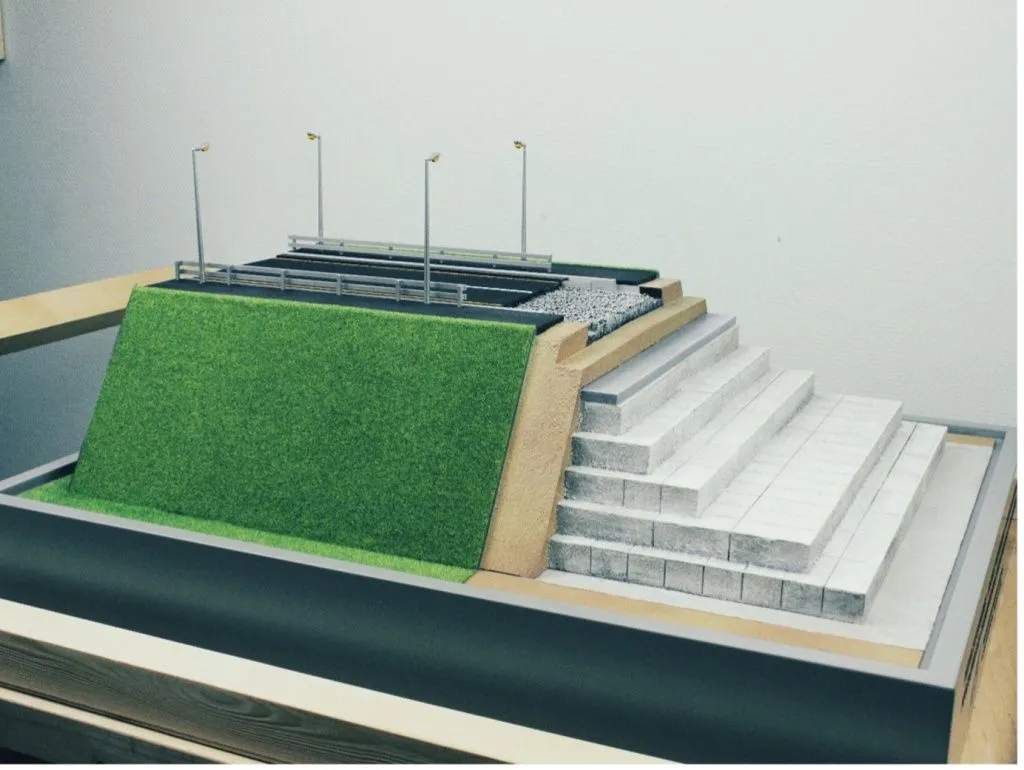

Фото готового макета
2. Техническое задание и согласование текстур по образцам
Главной особенностью данного макета является наличие образцов и подробное описание каждого слоя и текстуры в подробном техническом задании.

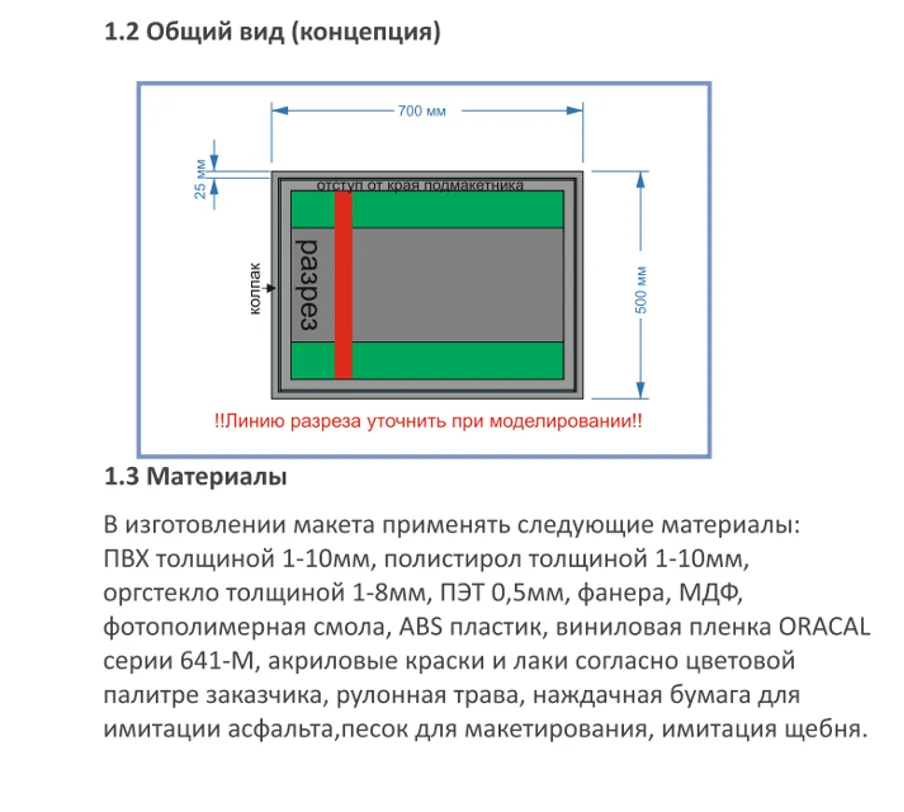

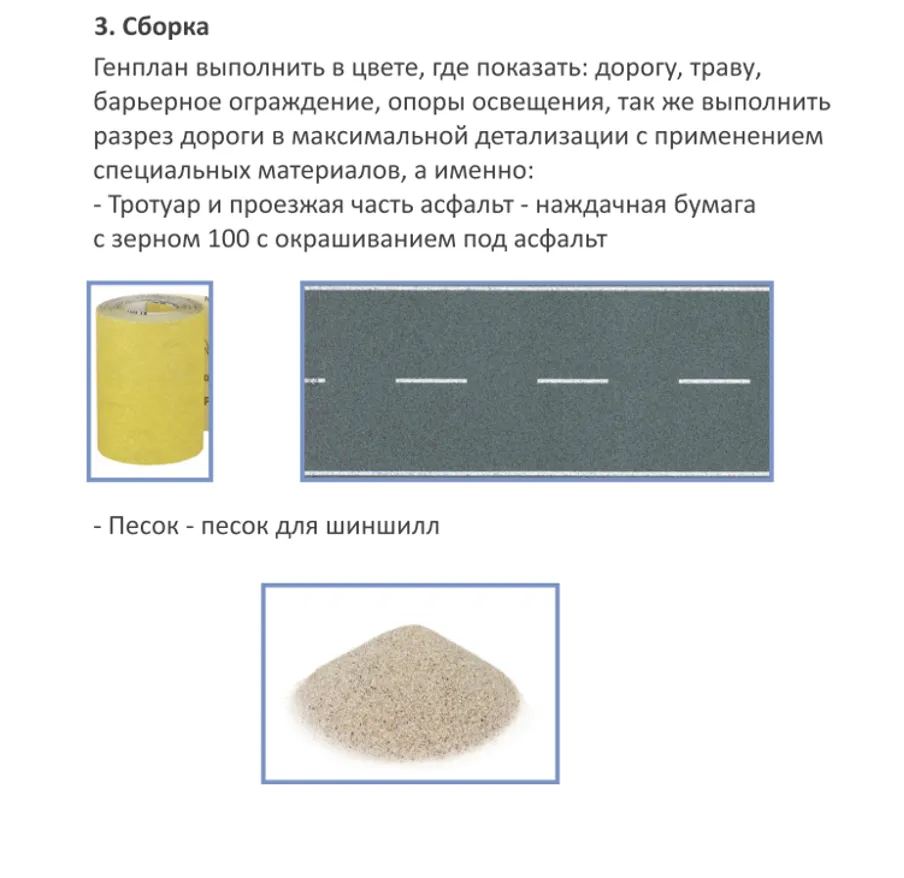

Вырезки из ТЗ
Выставочный макет разреза дороги может быть создан различными способами, включая использование разнообразных материалов, таких как флок, пластик, песок, картон и т.д., или с помощью компьютерного моделирования и 3D-печати. Они могут быть разработаны в разных масштабах - от миниатюрных макетов до больших масштабных моделей, в зависимости от целей и требований.

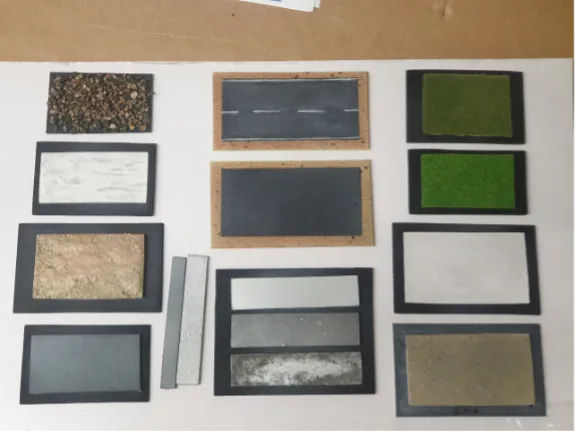

Образцы для согласования текстур
3. Реализация
Создание основы для дороги: с использованием 3D-печати можно создать любую форму дороги. Она может быть просто прямой или закрученной, в зависимости от желаемого дизайна.
Наш вариант дороги по форме не был сложный, но мы в любой ситуации стараемся оптимизировать работу и грамотно распределить ресурсы. Поэтому в данном случае мы так же отдали предпочтение 3D-печати, правда на этот раз FDM-технологии. Так как почти вся поверхность дороги будет закрываться текстурами, гладкость поверхности тут была не важна, необходимо было лишь сохранить правильную симметричную форму.

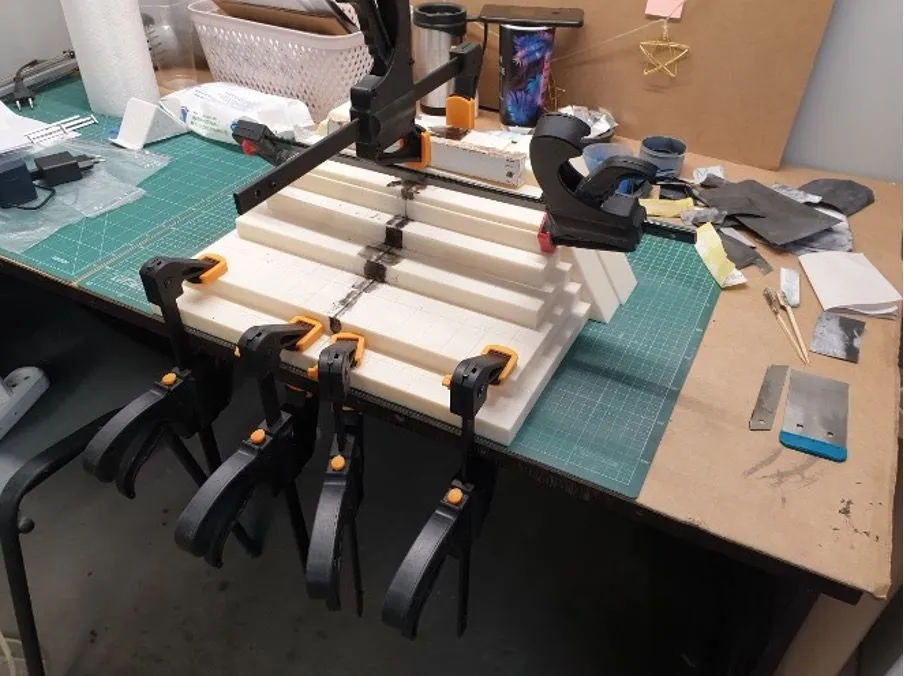

Склейка напечатанной дороги
Подготовка и установка текстур: с использованием песка, мелких камней и шпатлевки можно создать текстурные детали для основы макета. Например, для создания асфальта можно использовать серую наждачную бумагу с прорисовкой разметки, для тротуаров – просто серую наждачку, а для газонов – рулонную флок траву. Эти детали можно присоединить к основе дороги, используя клей или двусторонний скотч.

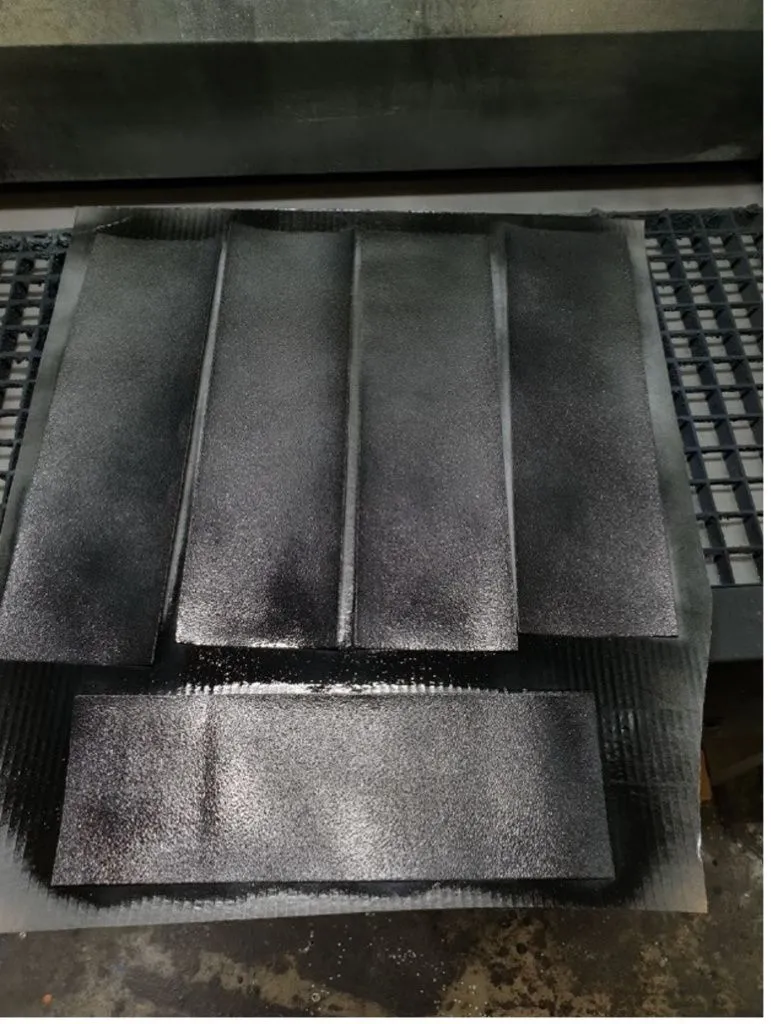

Создание текстуры асфальта

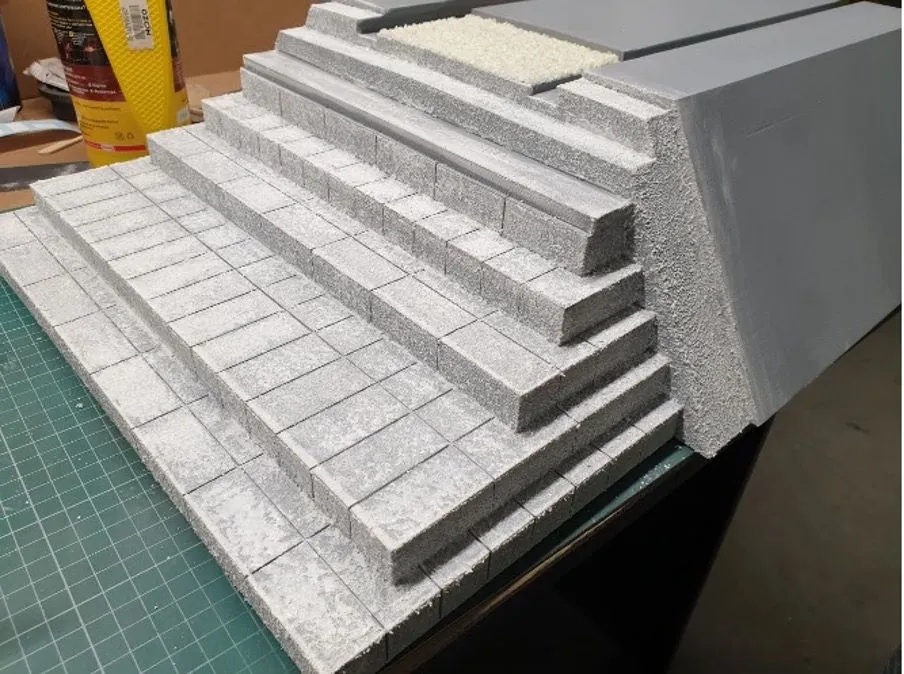

Создание текстуры EPS блоков с помощь шпатлевки

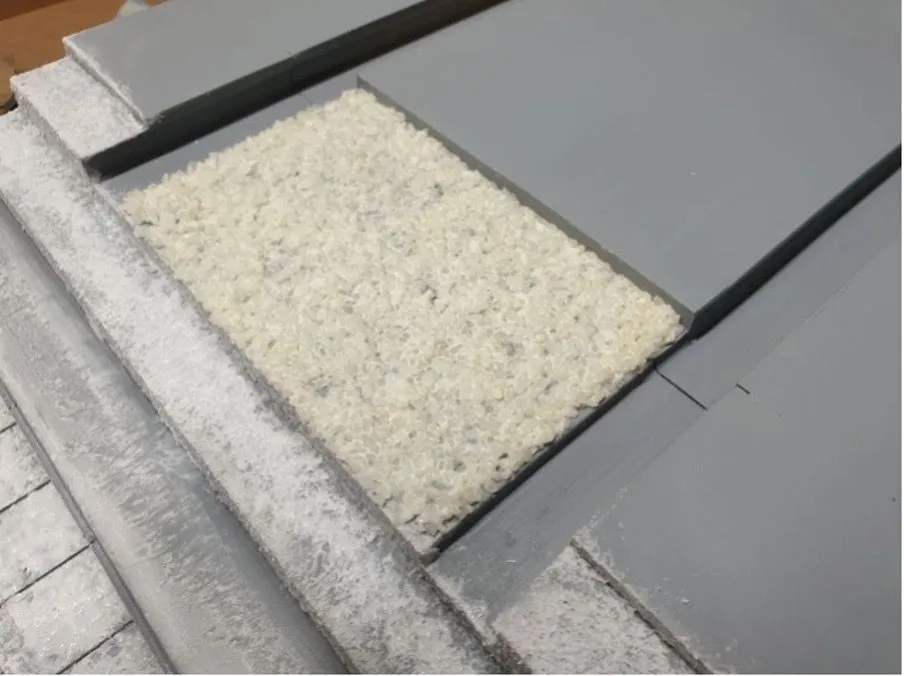

Создание текстуры щебня
Декорирование: также можно придать макету более реалистичный вид, добавив различные декоративные элементы, такие как дорожные знаки, растения или фонарные столбы. Это поможет создать более полную и живую атмосферу.

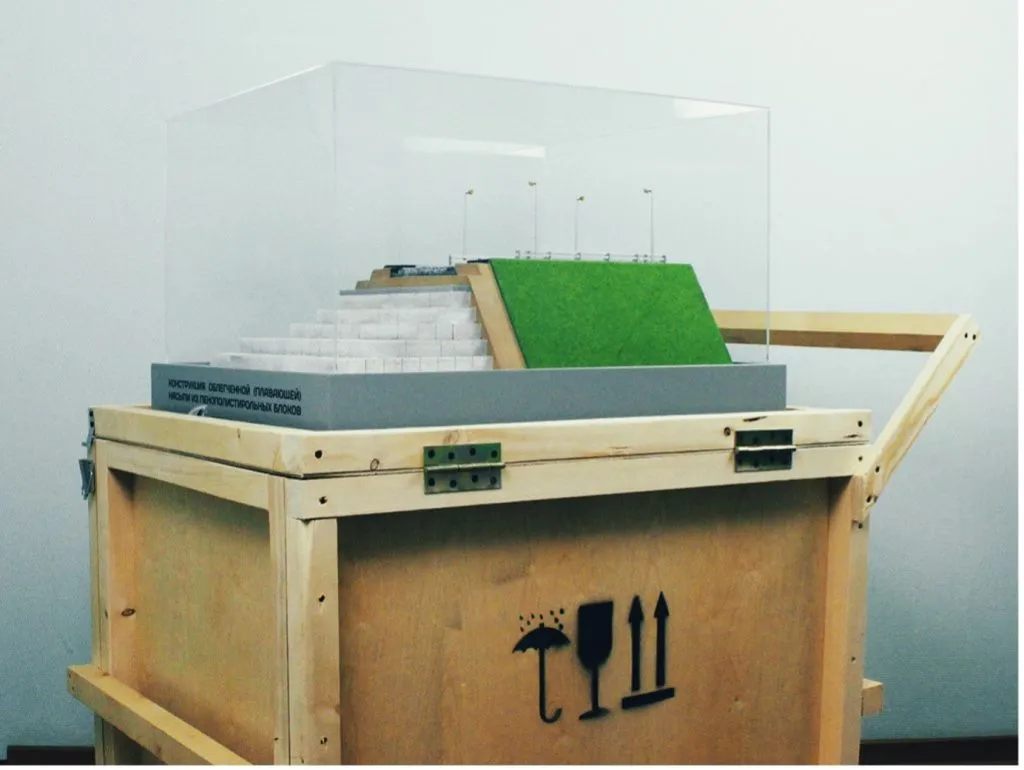

Фото готового макета
Заключение
В конечном итоге, реализация макета дороги зависит от вашего воображения и творческих возможностей. Важно иметь ясное представление о желаемом дизайне и тщательно планировать каждый шаг процесса. А макетная мастерская 3DVision поможет с реализацией любой вашей идеи.Реклама. OOO "3Д Вижн". ИНН: 7802253640
