Сравнительный анализ различных технологий изготовления литейной оснастки

Решение принимается на основе анализа себестоимости, сроков и производственных рисков. В этой статье мы сравним изготовление песчаных форм аддитивным способом с традиционной формовкой (ХТС, ЛВМ) и прямой печатью металлом, чтобы определить, где проходит граница экономической эффективности для каждого метода.

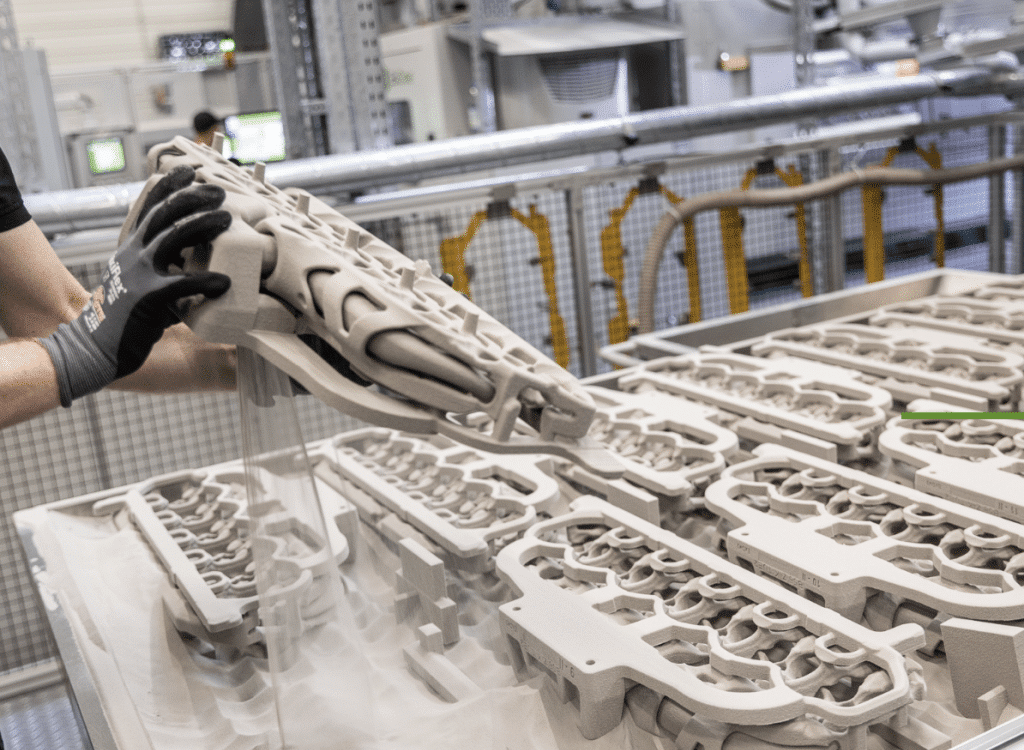

Струйная печать связующим (Binder Jetting) или традиционное литьё в формы (ХТС и ПГС)

Экономика оснастки и точка рентабельности

Классическое литье требует наличия физической модели и стержневых ящиков. Стоимость комплекта варьируется от сотен тысяч рублей за простые деревянные модели до нескольких миллионов рублей и выше за сложную металлическую оснастку для автоматических линий. 3Д печать позволяет перевести капитальные затраты в операционные, так как вы платите только за фактический объем напечатанной формы.

Например, при стоимости традиционной литейной оснастки в 1,5 млн рублей и разнице в переменной стоимости (например, 30 000 руб. за напечатанную отливку или 22 000 руб. за традиционную), точка равновесия затрат наступит примерно на 180-й детали. До этого порога печать выгоднее. Кроме того, важно учитывать геометрию детали: чем сложнее внутренняя геометрия, тем выше выгода. К примеру, объединение 8 отдельных стержней в один печатный не только исключит затраты на 8 стержневых ящиков, но и исключает операции склейки, зачистку швов и риск брака при сборке формы. В таких случаях порог выгодности печати может смещаться к 500–1000 изделий.

Кроме того, содержание модельных участков и складов для хранения тысяч опок и моделей — это скрытые издержки. При аддитивном производстве склад становится цифровым: модель хранится на сервере, а затраты на ее содержание фактически равны нулю.

Цикл производства

Изготовление качественной литейной оснастки занимает от 1,5 до 3 месяцев (в зависимости от очередей на производстве). 3Д печать позволяет получить готовую форму через 2–4 дня после утверждения чертежа. Для ремонтного литья или опытных образцов сокращение срока с месяцев до дней перекрывает любую разницу в цене материала.

Струйная печать связующим (Binder Jetting) или литьё по выплавляемым моделям (ЛВМ)

ЛВМ традиционно считается эталоном точности и используется даже в ювелирном деле. Может ли печать песком конкурировать с ним в этой области?

Наибольший разрыв сохраняется в качестве поверхности. ЛВМ обеспечивает шероховатость Ra 1.6–3.2 мкм. Печать на кварцевом песке дает Ra 12.5–25 мкм. Даже при использовании мелкодисперсного керамического песка и спецпокрытий предел — Ra 6.3. Поэтому если деталь требует зеркальных каналов, ЛВМ незаменима. Но для корпусных деталей, где посадочные места всё равно идут под механическую обработку, печать песком выигрывает за счет отсутствия сложной цепочки изготовления восковок и керамических оболочек.

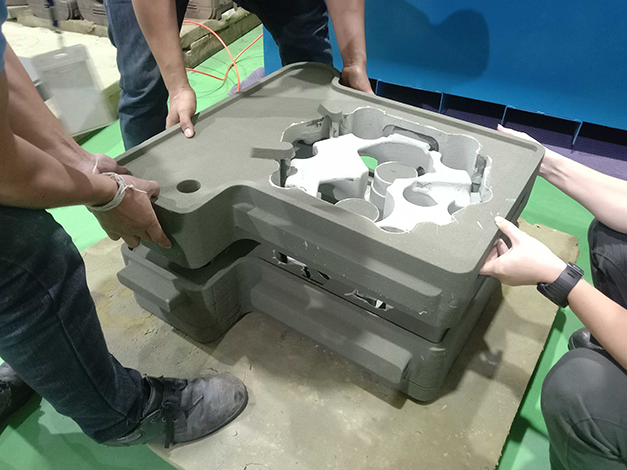

Если сравнивать максимальные габариты, то ЛВМ ограничена весом отливки (риск разрушения керамики). Печать песком позволяет отливать детали весом в десятки тонн, собирая форму из сегментов, как конструктор.

Сравнение с другими аддитивными технологиями

Может возникнуть вопрос, а зачем использовать технологию 3Д печати для изготовления формы, вместо того, чтобы напечатать изделие сразу из металла? Или хотя бы изготовить пластиковую мастер-модель по которой изготовить ХТС форму?

Струйная печать связующим (Binder Jetting) против печати металлом (DMLS/SLM)

При лазерном плавлении порошка (DMLS) металл остывает мгновенно, что создает внутренние напряжения и неоднородность свойств. Такие детали крайне сложно сертифицировать по ГОСТ для ответственных узлов (нефтегазовая сфера, атомная отрасль). При литье в печатные формы механические свойства и химический состав металла полностью соответствуют нормативной документации. Килограмм порошка для печати металлом стоит в десятки раз дороже, чем стандартный литейный сплав. Для деталей тяжелее 2–3 кг прямая печать металлом становится экономически невыгодной, особенно если требуется большая партия.

Струйная печать связующим (Binder Jetting) против печати пластиком (FDM) и фотополимером (SLA)

Некоторые заводы экономят, печатая на больших FDM-принтерах (пластиком) мастер-модели, которые затем формуют вручную.

Если сравнивать производительность, то Binder Jetting — это процесс холодного построения. В отличие от FDM (печать послойным наплавлением), здесь нет термических напряжений, что позволяет печатать формы размером до 4 метров без риска деформации. Струйная головка наносит связующее сразу на весь слой. Это в 10–20 раз быстрее, чем перемещение одиночного экструдера в FDM (печать послойным наплавлением) или лазера в SLA (стереолитография). Скорость печати в Binder Jetting (струйное нанесение связующего) значительно выше и измеряется литрами в час, тогда как в SLA (печать фотополимерной смолой) — кубическими сантиметрами.

В Binder Jetting (струйная печать связующим) песок в камере сам является поддержкой. В FDM (печать полимерной нитью) или SLA (стереолитография) для сложных нависающих элементов нужны поддержки, которые потом необходимо удалять. В печатной форме можно реализовать закрытые каналы, которые физически невозможно отформовать по пластиковой модели.

Сводная таблица сравнения технологий:

Гибридные процессы

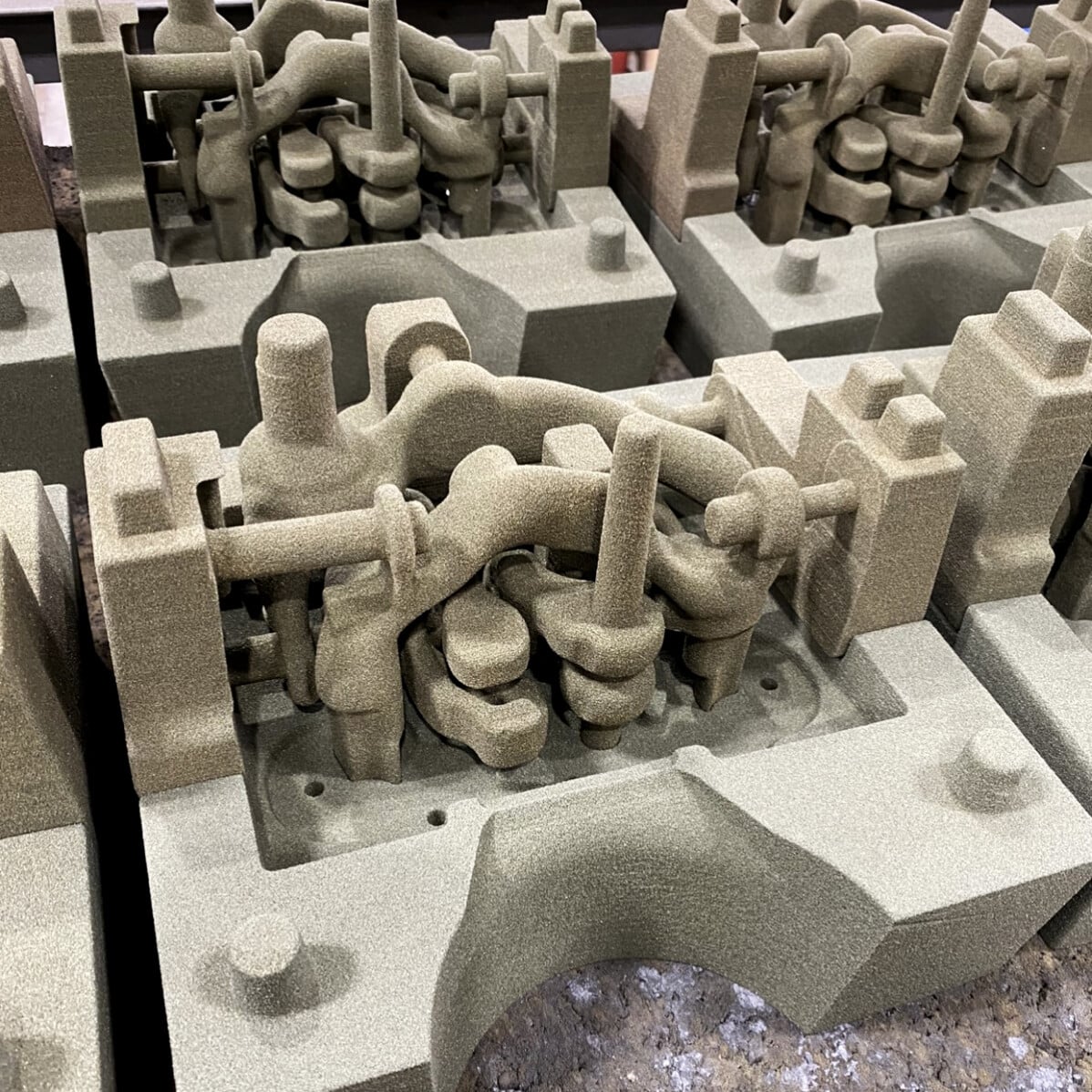

Наиболее эффективный путь сегодня — не полная замена литья печатью, а их гибридизация. Внешняя часть формы (массивная и простая) изготавливается традиционно из дешевой смеси. А сложные внутренние стержни с каналами охлаждения печатаются на 3D-принтере. То есть мы не тратим дорогое связующее вещество и машинное время на печать песчаного куба. Печатается только функциональная часть. Это снижает стоимость литья на 30-50% по сравнению с полностью напечатанной формой.

Печатный стержень имеет точность ±0.3 мм, а традиционная форма может иметь погрешность до 2 мм. Для компенсации этой разницы инженеры применяют специальные сминаемые знаки или клеевые зазоры, что позволяет собирать гибридные формы без риска поломки стержня.

Заключение

Технология струйного нанесения связующего Binder Jetting не подменяет собой классическое литейное производство, а выступает его технологическим расширением. Она устраняет узкие места в производственном цикле, где традиционная оснастка становится экономическим барьером для развития.

Итоги анализа:

• Технология наиболее эффективна при выпуске малых и средних серий (до 200–500 единиц), производстве сложных изделий с развитыми внутренними полостями, а также в проектах по реверс-инжинирингу и импортозамещению.

• Главными вызовами остаются хрупкость заготовок сразу после печати и естественная шероховатость песка, требующая припусков под чистовую механическую обработку ответственных поверхностей.

• Наибольшую рентабельность сегодня показывает гибридная модель. Сочетание дешевизны стандартных смесей (ХТС/ПГС) для внешних контуров и точности 3D-печатных стержней для внутренней геометрии позволяет сократить затраты на 30–50% по сравнению с полностью печатными формами.

В условиях современного машиностроения выбор технологии диктуется серийностью. Для массового производства миллионов типовых деталей автоматические линии формовки остаются вне конкуренции. Однако там, где требуется гибкость, сокращение сроков выхода на рынок и реализация сложнейших инженерных идей, аддитивное литье становится основным инструментом обеспечения конкурентоспособности предприятия.
