Фрезерный станок Roland DG MDX-40A

Roland DGMDX-40A – настольный фрезерный станок, отличающийся компактными размерами и функционалом.

Основные характеристики и отличительные особенности MDX-40A:

• Рабочая область – 305 x 305 x 105;
• Программное разрешение – 0,001 мм;
• Автоматическое определение нуля по оси Z
• Поворотная ось (опция)
• Закрытая кожухом область обработки;
• Оснащенность USB-интерфейсом;
• Простота управления;
• ПО, входящее в комлпект станка.

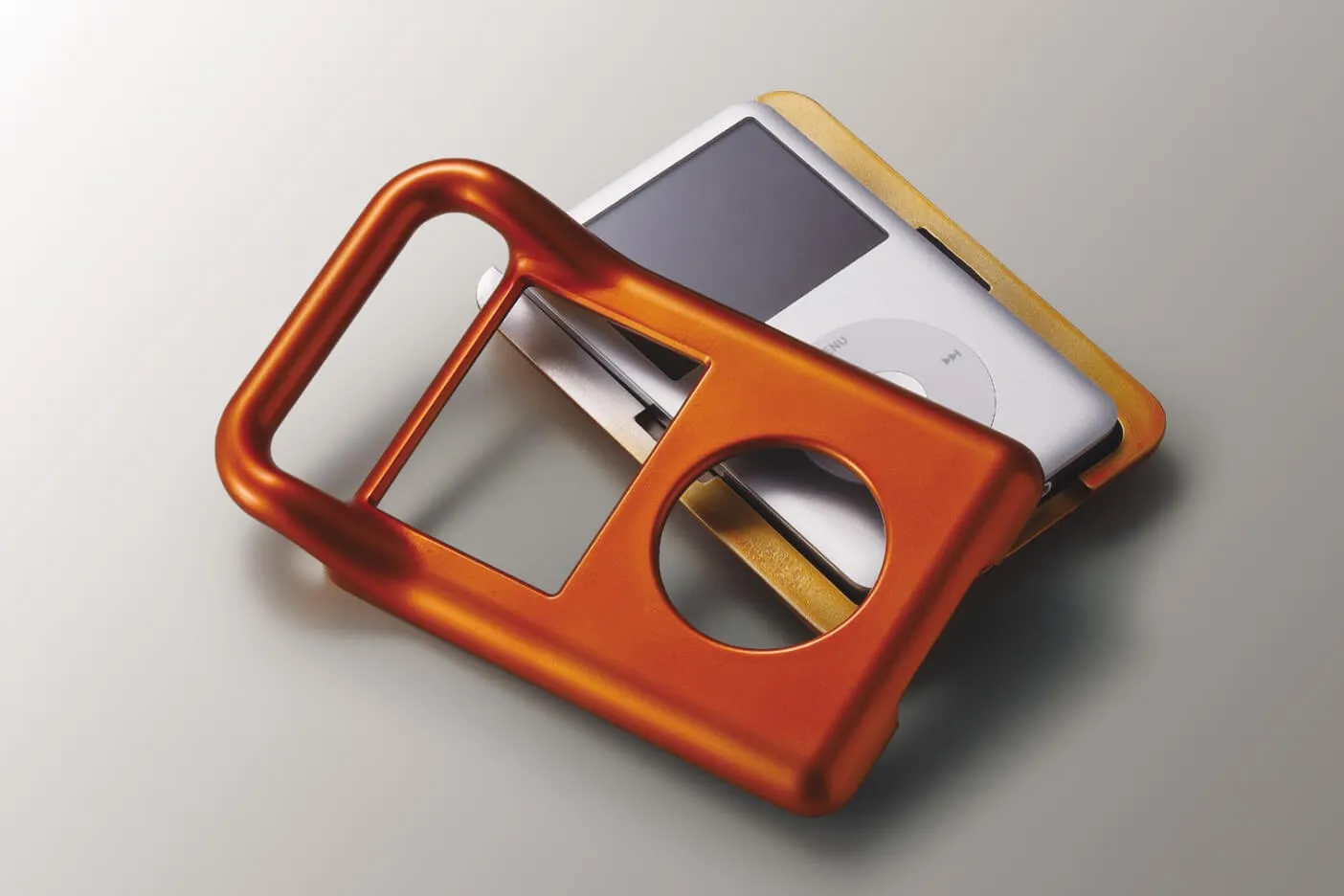

На станке осуществляется обработка следующих материалов:

• Цветные металлы (например, латунь, цинк, бронза, магний и др.);
• Пластик;
• Композиты;
• Дерево.

Управление станком

MODELA Player 4 осуществляет 3D-обработку и позволяет работать с dxf-, stl- и iges-файлы. При взаимодействии с более сложными изделиями, когда требуется ручной поворот, станком производится обработка с четырех сторон их частей.

Программа подойдет как для продвинутых пользователей, так и для тех, кто только начал ее освоение: удобство обеспечивает библиотека инструментов и обрабатываемых материалов (с заданными режимами резки) – это не только упрощает знакомство с программой, но и экономит время, затрачиваемое на производство. Для автоматического расчета нужно выполнить импорт модели, отметить область, которую необходимо обработать, и выбрать стратегию из списка предложенных. Во избежание ошибок Virtual MODELA визуализирует обработку перед тем, как отправить данные на MDX-40A.

MDX-40A совместим с другими профессиональными CAM-пакетами (например, ArtCAM, PowerMill, CoopperCAM, DeskProto и др.), что делает его подходящим для крупного производства, так как у технолога не будет необходимости в освоении нового ПО.

ClickMill поможет в работе с простыми элементами (карманы, плоскости, обнижение). Программа обработает заготовки без 3D-данных и векторов: достаточно задать габариты и выбрать подходящий инструмент. ClickMill также подойдет новому пользователю и предоставит релевантные подсказки.

Dr. Engrave обеспечивает двухмерную обработку. Помимо использования уже доступных стандартных True Type помогает в создании уникальных однопроходных шрифтов, позволяет осуществлять гравировку мелких элементов и шрифтов, исходя из требований ГОСТа, импортирует векторные данные и создает новые – при необходимости.

VPanel выполняет следующие операции: установление начальных точек, калибровка поворотной оси, корректировка подач и скоростей, отслеживание нагрузку на шпиндель и др. Для начала работы достаточно подключить станок через USB-порт, без необходимости в дополнительных настройках панели.

Поддерживаемые языки

Станок может использовать не только язык RML-1 (Roland Machine Language), но и промышленные G-коды, что существенно расширяет его потенциал. Применение стандартных кодов релевантно в случае обработки мелких деталей, так как оно позволяет использовать разрешение в 0,001 мм и добиваться большей точности. Круговые интерполяции снижают время, затрачиваемое на работу с криволинейными плоскостями, а поворотная ось – облегчает работу с более сложными поверхностями.

Головка ZSC-1 с пьезосенсором Roland Active Piezo Scanner (RAPS) сканирует заготовку в разрешении 0,04 мм. Заготовки можно оцифровывать, заменив шпиндель на сканирующую головку. Roland Dr.PICZA3 идет в качестве дополнения к головке и позволяет раскрыть весь ее потенциал. Поддерживаемые форматы: STL, DXF, XVL, PIX.

Датчик Z0 упрощает работу на фрезерном станке, так как автоматически задает нулевую точку по оси Z. Дополнительный датчик предназначен для работы с поворотной осью. При возникновении такого запроса с помощью VPanel Z0 могут быть скорректированы – для достижения максимальной точности.

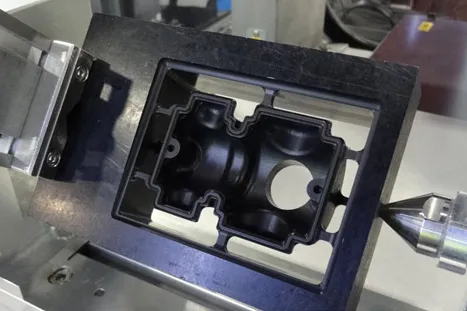

В качестве замены рабочего стола может быть установлена поворотная ось ZCL-40A: с помощью нее производится крепление и вращение заготовки. Обработка может проходить как по трем, так и по четырем осям. Размер заготовки, совместимый с осью – до 120 x 170 мм.Ось устанавливается и калибруется от пяти до десяти минут в режиме пользователя, после чего устанавливается Y0. Также возможно определение нулевой точки на оси Z и корректировка вылета инструмента.
