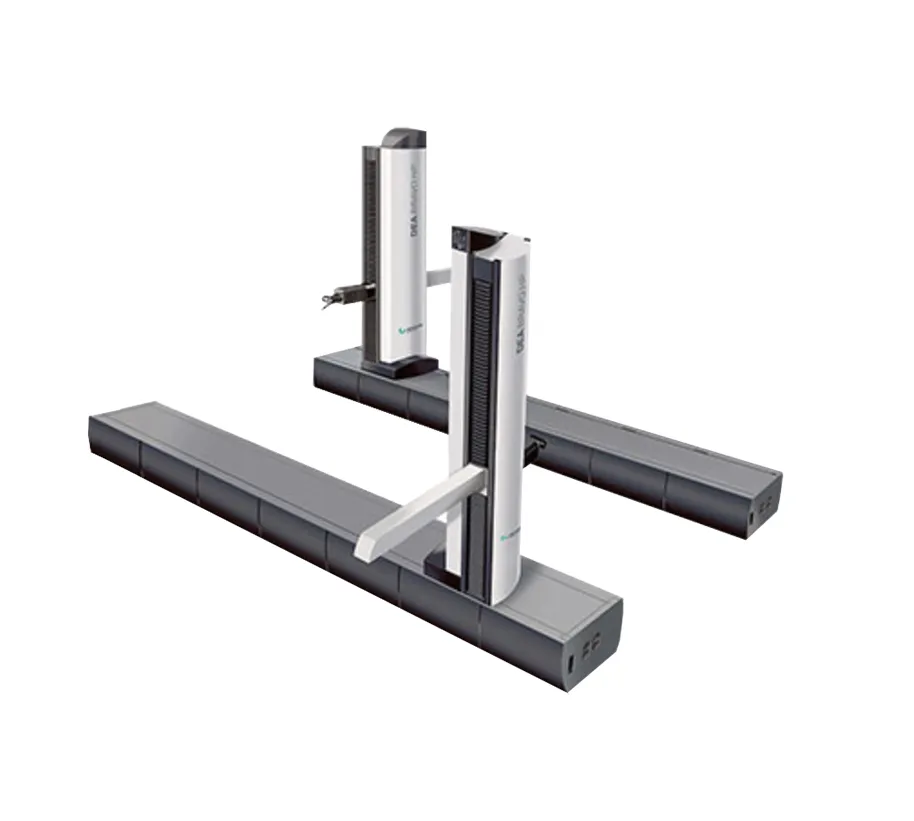

КИМ Hexagon DEA BRAVO HP

Высокая точность и высокие динамические параметры отличают машины модели BRAVO HP, спроектированные для обследования корпусных деталей автомобилей, шасси и сборных узлов при размещении оборудования в цеховых условиях, а также для контроля размерных параметров.

Особенности:

Упрощение условий для операций загрузки и выгрузки деталей, а также для программирования и автоматического размерного контроля обеспечиваются открытой конструкцией этой измерительной системы, которую можно монтировать заподлицо с настилом пола, а также использованием в конструкции ходовых настилов - кожухов по продольным осям. Это обеспечивает облегченный доступ в измерительную зону.

В машинах серии DEA BRAVO обеспечены следующие стандартные длины измерительного хода по оси X: 3000, 4000, 5000 и 6000 (в мм). Машины серии DEA BRAVO стандартно поставляются в компоновке с одно измерительной рукой. Машины в компоновке с двумя измерительными руками доступны по запросу.

Преимущества DEA BRAVO HP:

• высокие динамические характеристики;
• открытая конструкция с ходовыми настилами- защитными кожухами по продольным осям обеспечивают облегченный доступ в измерительную зону и упрощают условия для выполнения операций загрузки и выгрузки деталей, а также для программирования и автоматического размерного контроля;
• жесткая стальная конструкция для обеспечения максимальной стабильности геометрических размеров в широком диапазоне условий эксплуатации;
• осевые перемещения скольжением на опорах с шаровыми подшипниками с рециркуляцией, что исключает необходимость обеспечения подачи сжатого воздуха;
• жесткая вертикальная стойка сечением 80 мм x 100 мм, с дополнительными средствами крепления для обеспечения дополнительной защиты от аварийного самосмещения;
• механическая конструкция с полным укрытием защитными кожухами;
• мультисенсорная система температурной компенсации в диапазоне значений температуры до 16 – 32 °C;
• конструктивные средства для монтажа заподлицо с напольным настилом;
• дополнительное запястье робота марки HH-ACW-43MW с рукоятью непрерывного отслеживания траектории;
• возможно применение бесконтактных лазерных датчиков, опция по заказу;
• дополнительно, по заказу комплектация запястьем робота HH-ACW-43MW с рукоятью непрерывного трехкоординатного отслеживания измерительной траектории для эффективного встраивания бесконтактных датчиков;
• автоматическое устройство для смены датчиков и удлинителей при использовании совместно с запястьем робота модели HR-ACW-AC, доступно как заказная опция;
• станция предварительного подогрева для лазерного датчика, доступна, как заказная опция, в устройстве автоматической смены измерительных инструментов в запястье робота модели HR-ACW-AC;
• размерный контроль  корпусных деталей автомобилей, неокрашенных кузовов автомобилей, сборных агрегатов, панелей , а также для применения для пооперационного технологического контроля на сборочных поточных линиях;
• высокоскоростной реинжиниринг деталей сложной геометрической формы.

Технические характеристики КИМ DEA BRAVO HP:

Видеообзор модели:
