Координатный манипулятор Вектор МБУ

Базовый состав дозирующего манипулятора содержит следующие модули:

• Консольный или портальный манипулятор с ЧПУ и рабочей зоной от 2000x1250x100 мм (скорость перемещения до 300 мм/сек);
• Дозирующая машина "Стандарт Д";
• Два высокоточных шестерённых насоса;
• Реакторы для компонентов А и Б;

• Система перемешивания компонента;

• Система насыщения воздухом компонентов;

• Датчик минимального уровня компонентов;
• Электронагрев компонентов;

• Система рециркуляции;

• Система очистки при помощи специального очистителя;

• Управляющий контроллер с оригинальным ПО «ASD SmartDosing» с возможностью адаптации к конкретному технологическому процессу;
• Энергонезависимая память с возможностью хранения 10 программ.

• программирование перемещений с помощью G-кодов;
• задание ширины уплотнения при помощи специальных М-кодов (6-20 мм);
• производительность подачи материала;
• соотношение смешивания компонентов;
• минимальный уровень компонентов;
• минимальное давление в пневмосистеме;
• время до автоматической очистки смесительной камеры;
• параметры очистки.

Применимость дозирующего робота

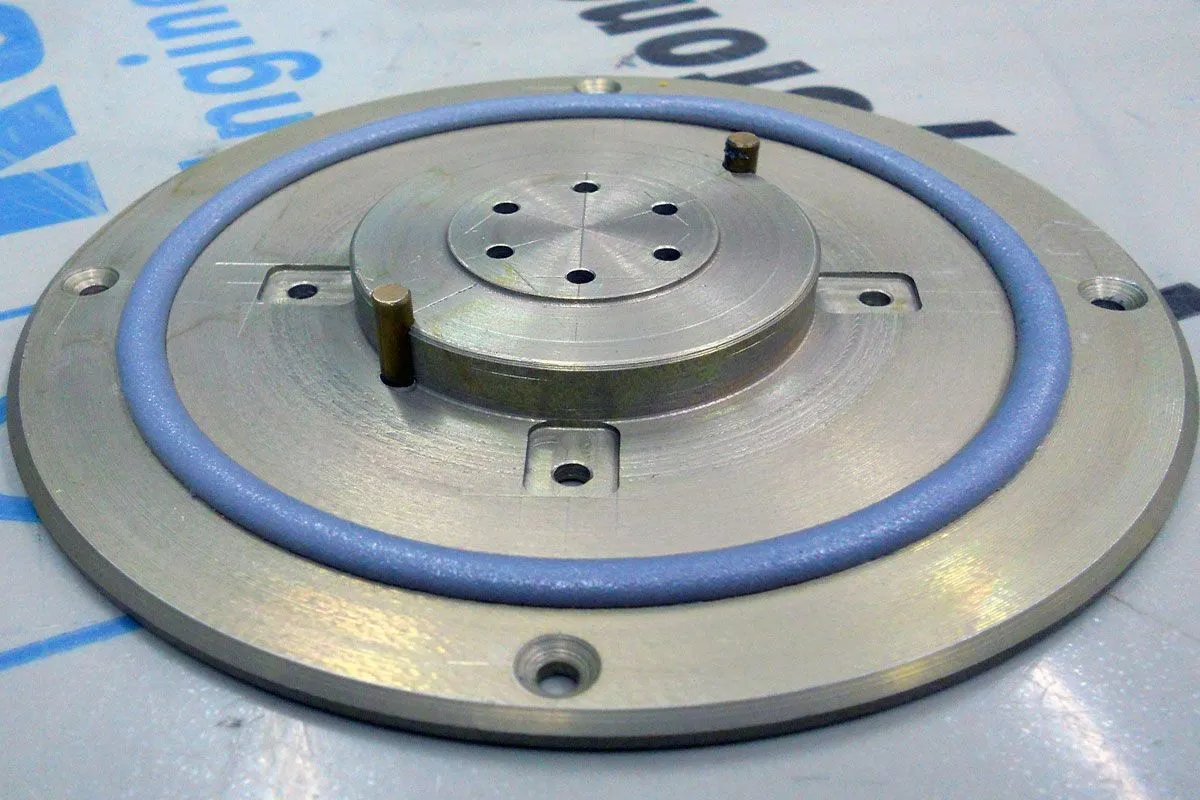

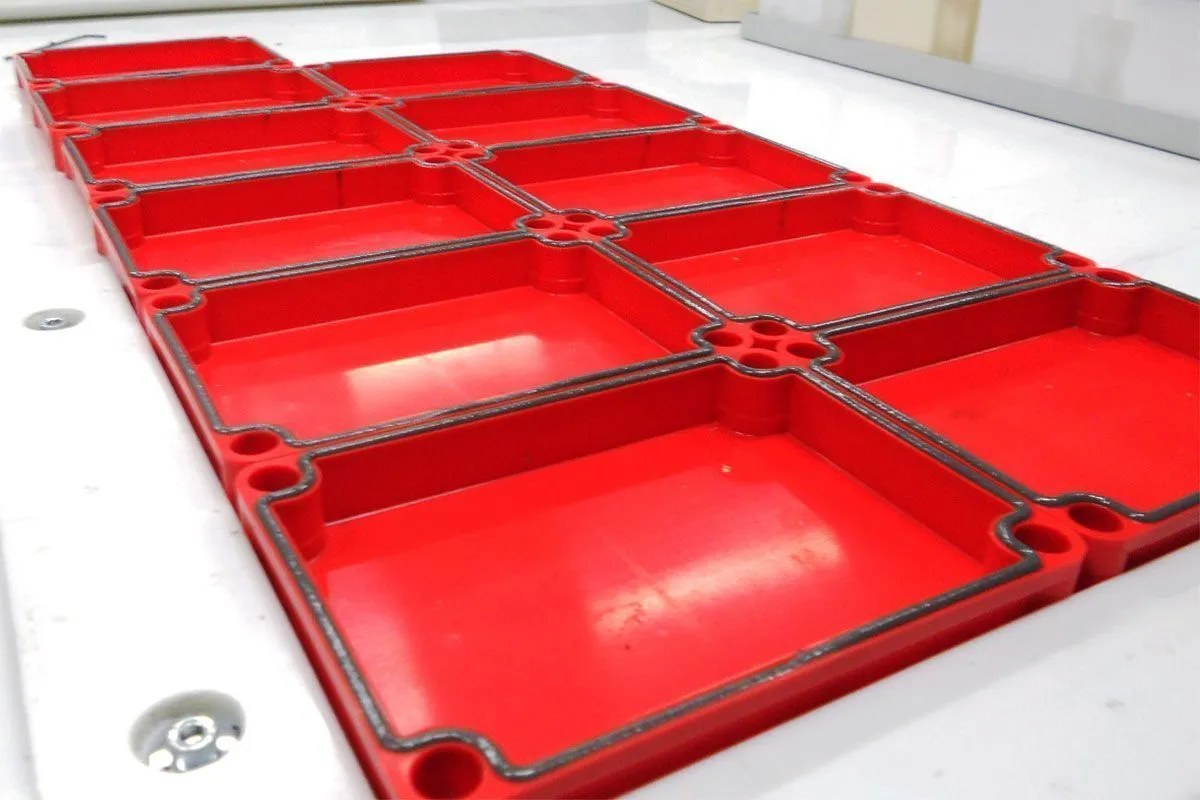

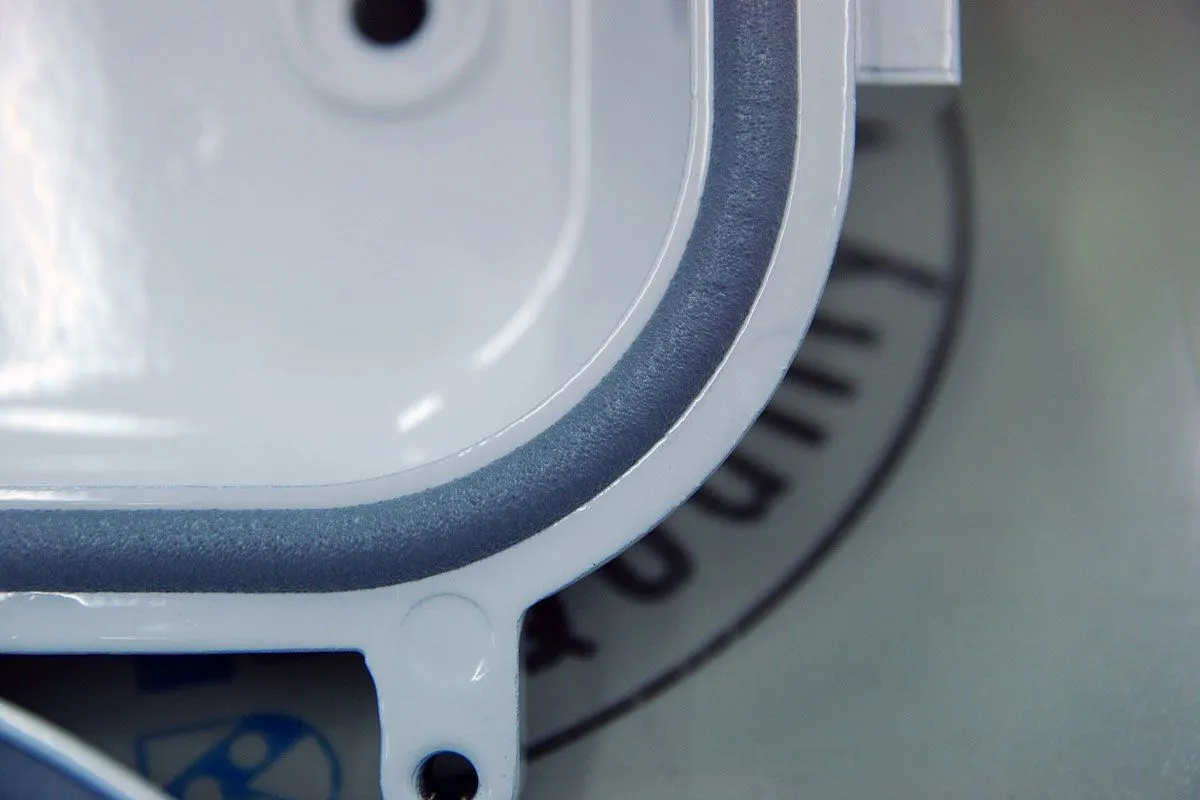

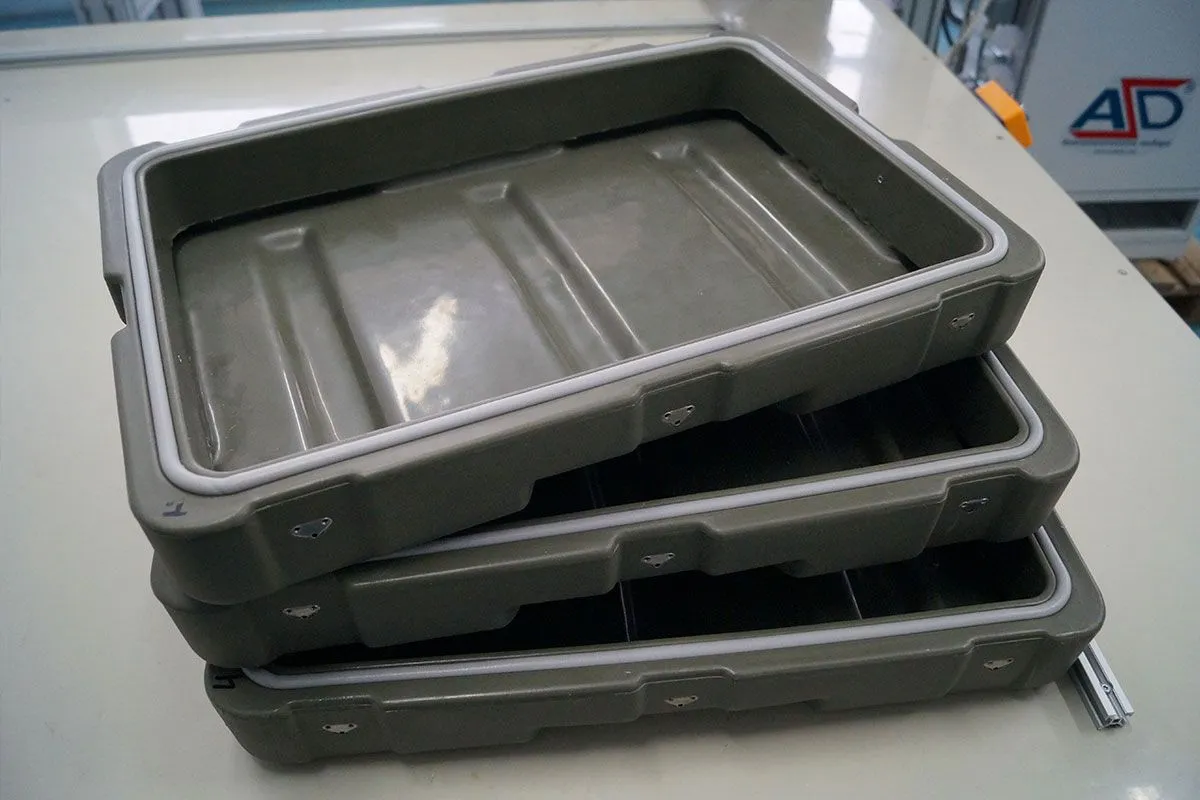

• приборостроение (уплотнение корпусов приборов);

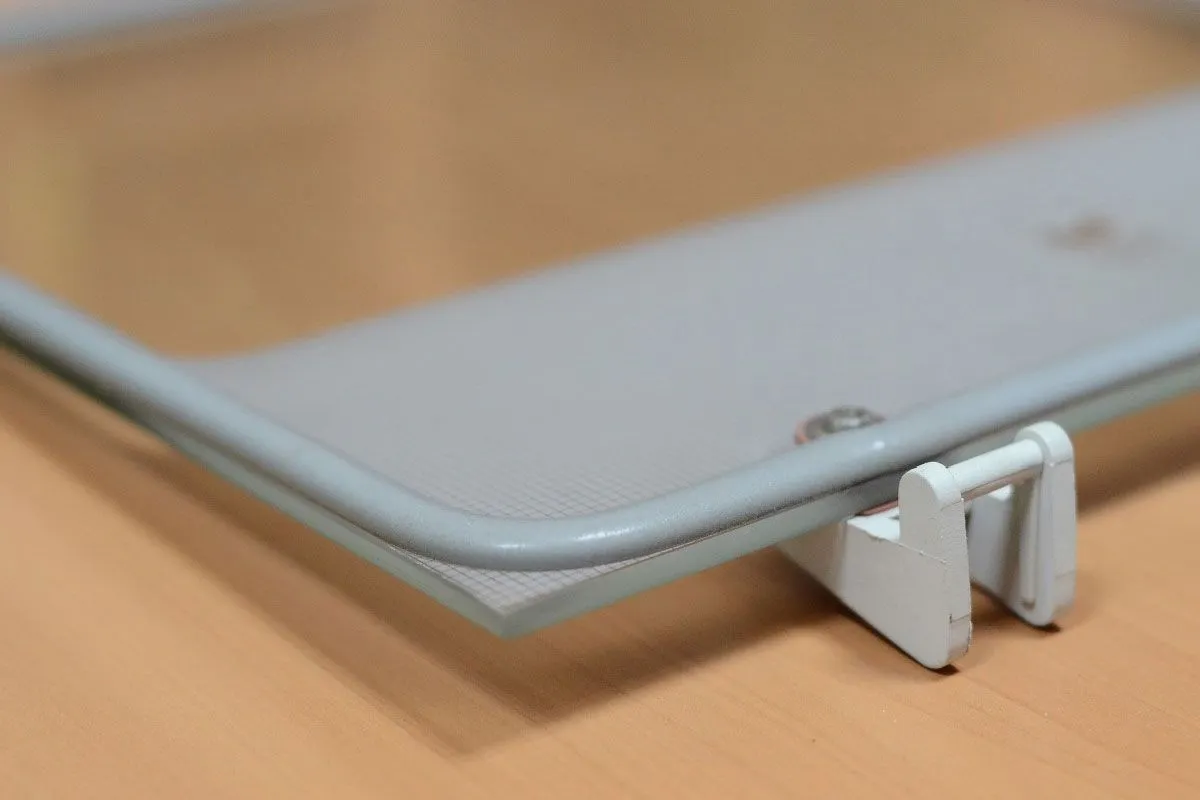

• производство техники для быта (уплотнители элементов кухонной техники, деталей вытяжных шкафов и т.п.);

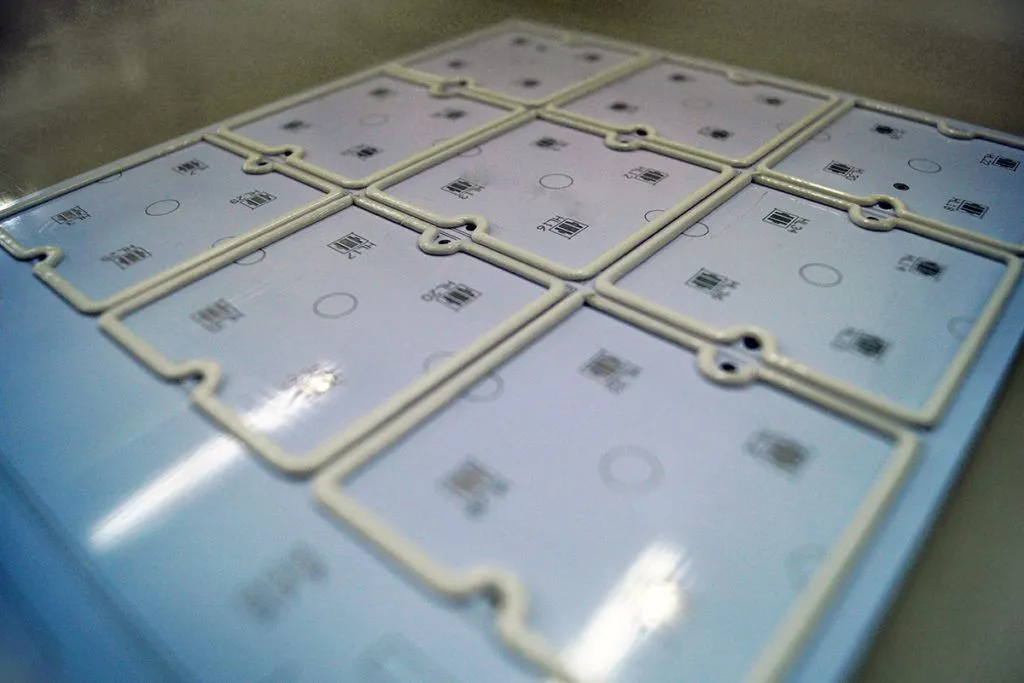

• светотехника (уплотнение крышек осветительных приборов);

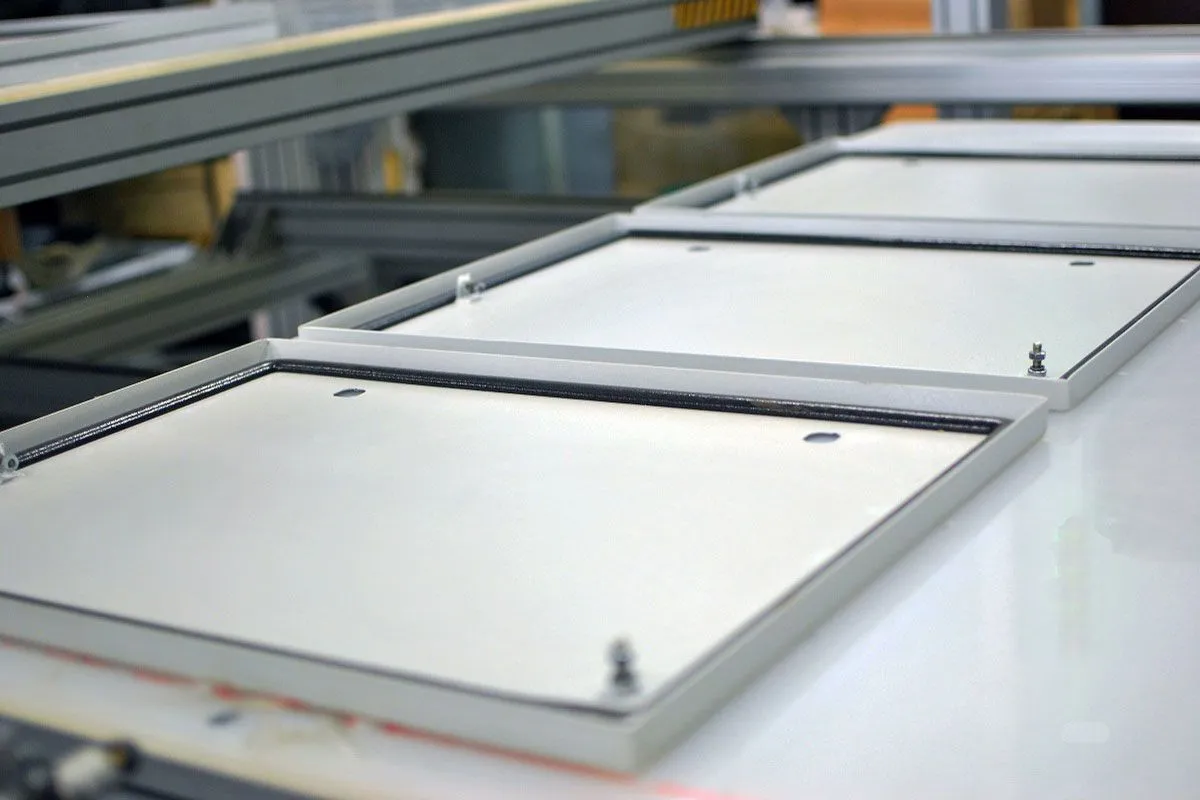

• электротехника (уплотнение трансформаторов, крышек блоков питания, дверей шкафов и пультов управления, распределительных коробок);
• уплотнители элементов упаковочной тары: крышек, банок, бочек и т.п.;
• автомобилестроение, аэрокосмическая и авиационная промышленность;
• производство масляных и воздушных фильтров.

Преимущества серии "Вектор МБУ"

• Высокая динамика ускорений манипулятора благодаря сервоприводам осей (до 10 м/сек2);

• Функция криволинейного и прямоугольного нанесения состава с заполнением формы;

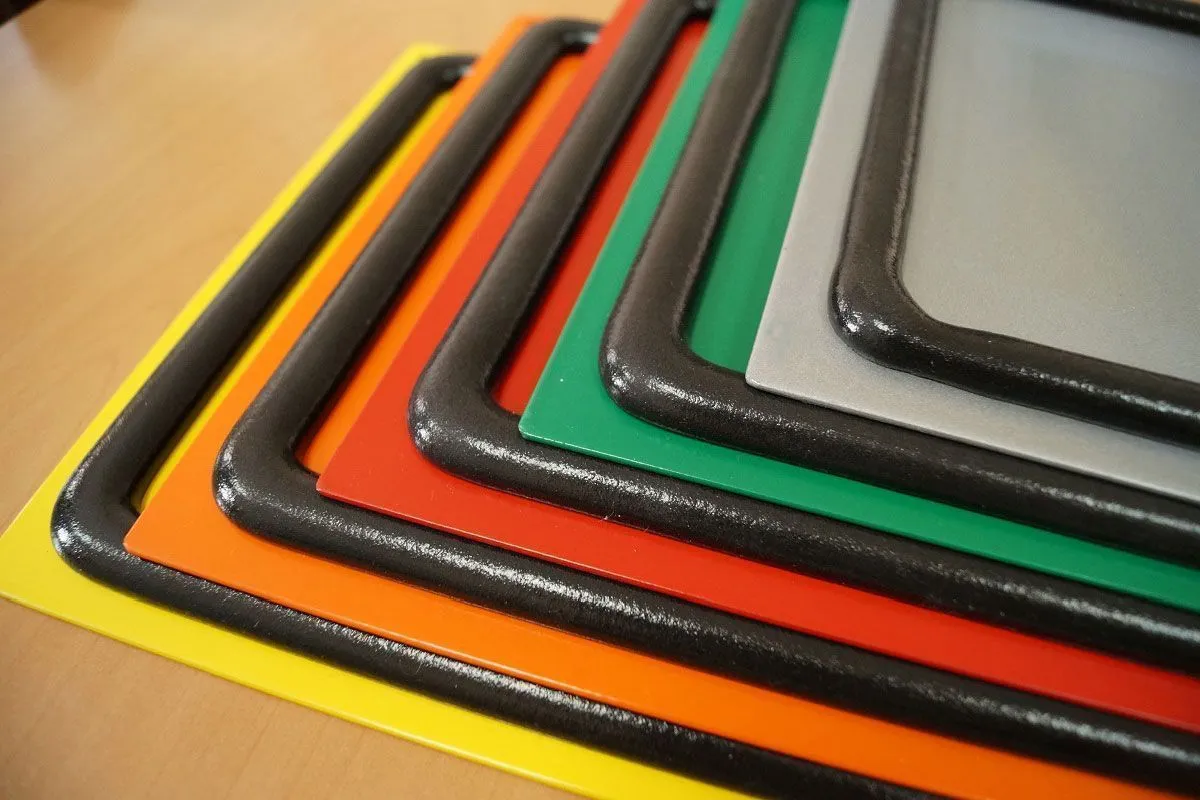

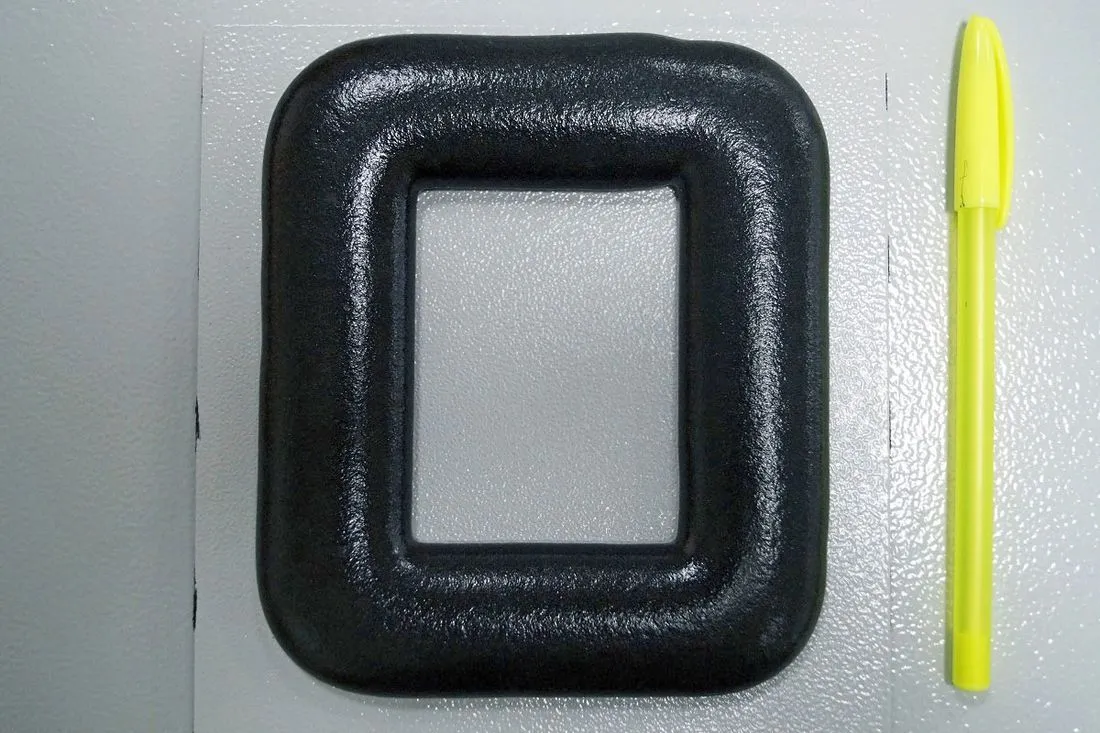

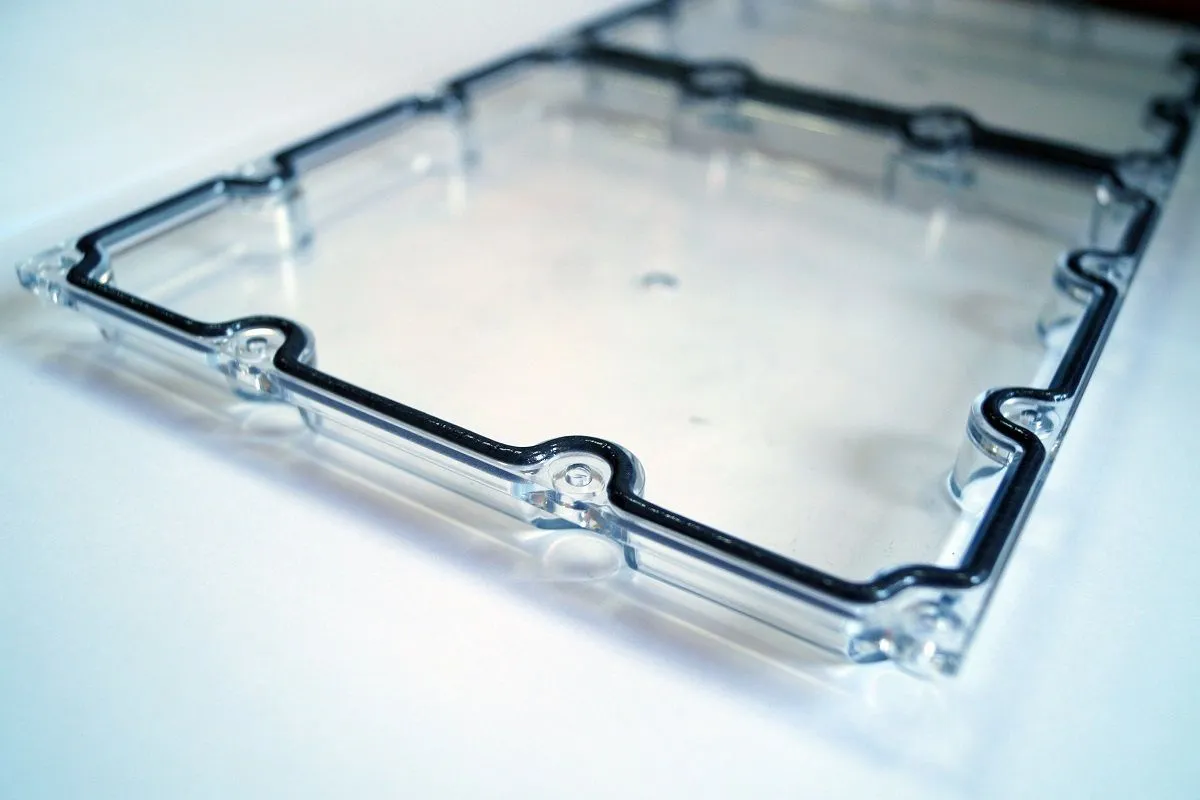

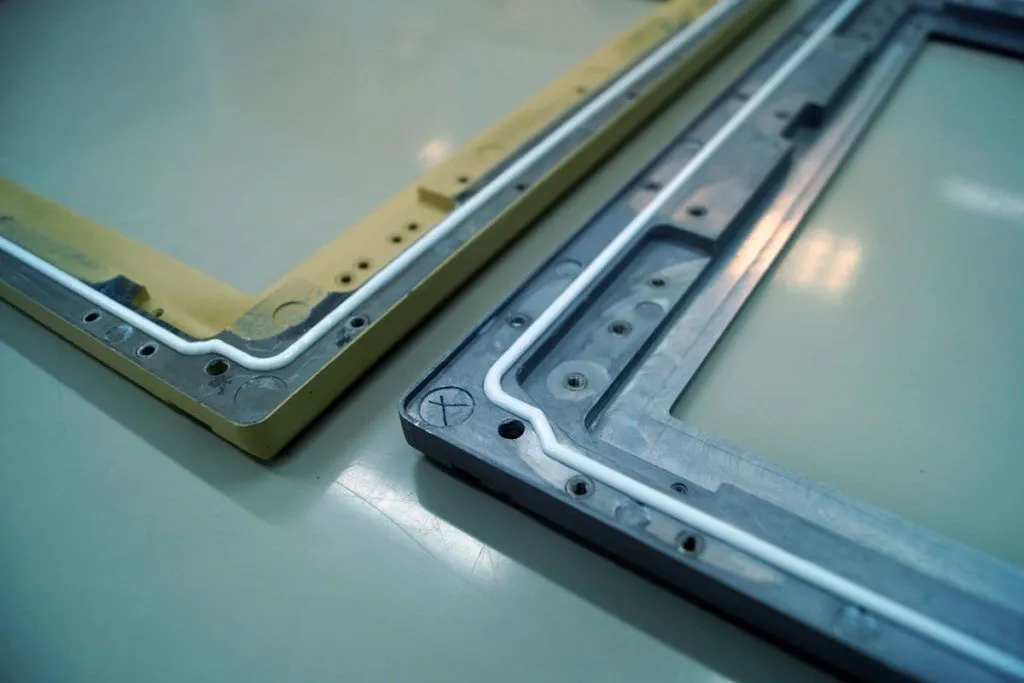

• Однородные уплотнения сложной геометрии наносятся на любые горизонтальные и наклонные поверхности из разнообразных материалов (стекло, металл и пр.);
• Созданные уплотнения обеспечивают защиту в диапазоне стандарта IP 54-68;
• Управление двигателями в микрошаговом режиме обеспечивает плавность перемещения головки манипулятора с минимальной вибрацией;
• Программа нанесения с системой чтения шрих-кодов;
• Построение программ перемещения путем ручного перемещения манипулятора по опорным точкам (так называемая функции «Обучение»);

• Возможность установки нескольких видов рабочих столов с вариантами автоматизации;
• Соотношение и производительность регулируются электроникой;
• Программный импорт чертежей из CAD-систем;

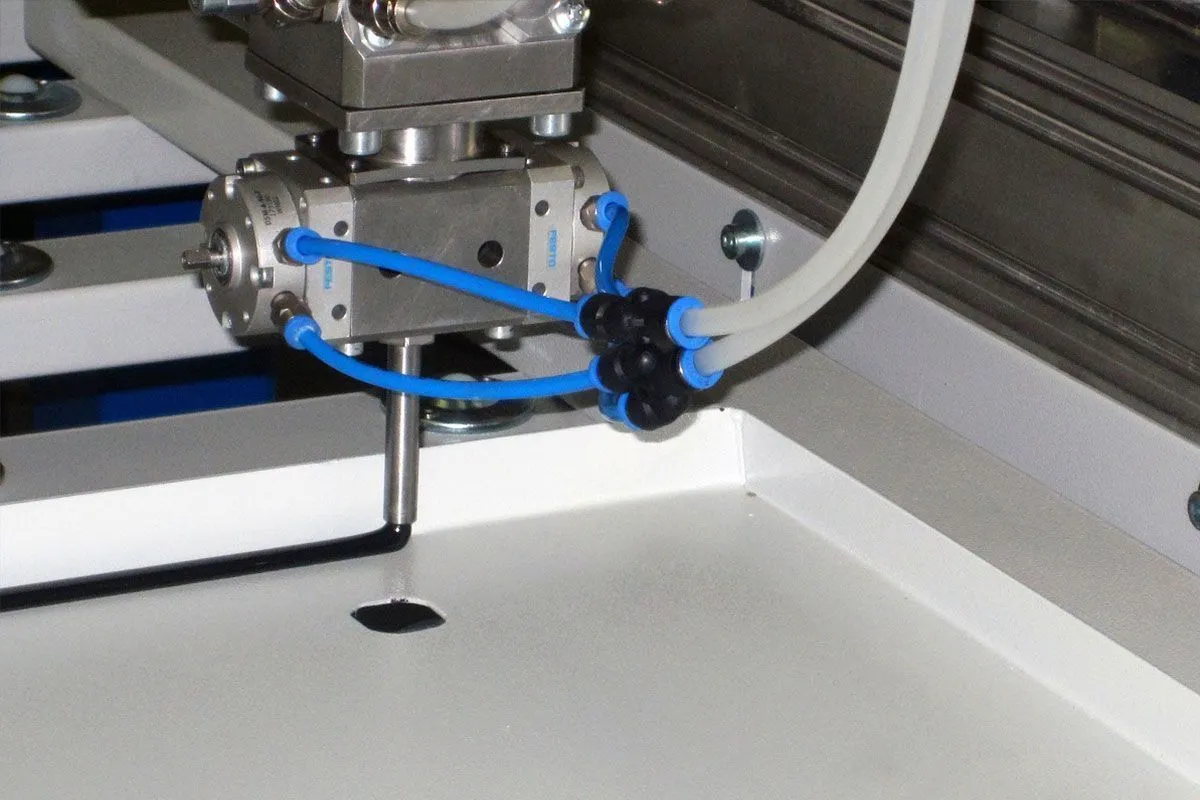

• Защита от скапывания состава из сопла;

• Удобное создание программ для нанесения таких форм, как: эллипсы, прямоугольники, массивы точек, круги и даже тексты.

Модификации дозирующего оборудования

Манипулятор может быть выполнен в следующих модификациях:

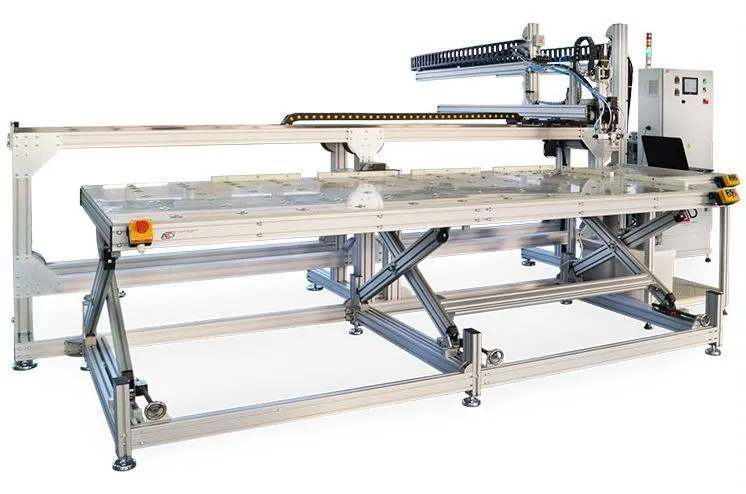

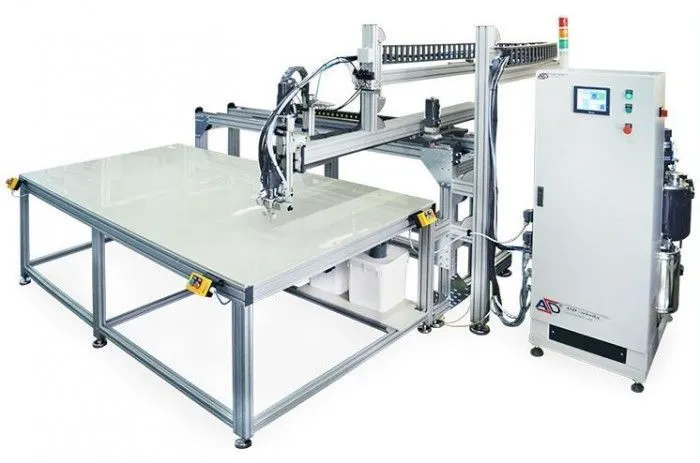

1. Консольного типа с регулировкой высоты поверхности рабочего стола;

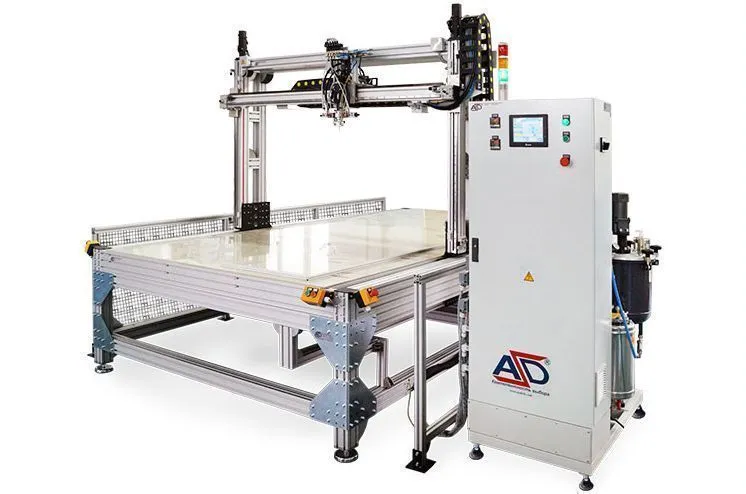

2. Портального типа для нанесение уплотнения на крупногабаритные изделия 3000x1500x1000 мм.
