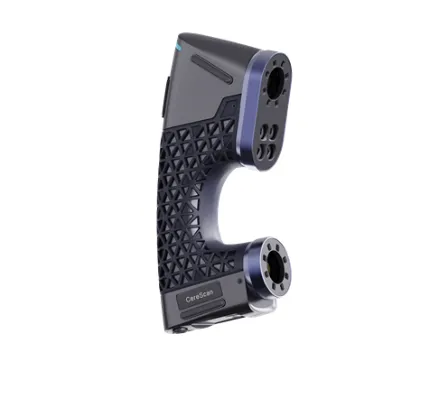

Мобильный 3D‑сканер ZG CereScan
Компания ZG Technology представляет 3D сканер ZG CereScan, который отличается своими компактными размерами среди переносных устройств для лазерного 3D сканирования, использующих синий лазер. Эти сканеры от ZG Technology относятся к наиболее удобным и простым в использовании устройствам. Чтобы осуществить процесс сканирования, необходимо расположить специальные метки на расстоянии 10-15 см друг от друга, либо прямо на исследуемой поверхности объекта.
Преимущества:
- Вес всего 0,65 кг

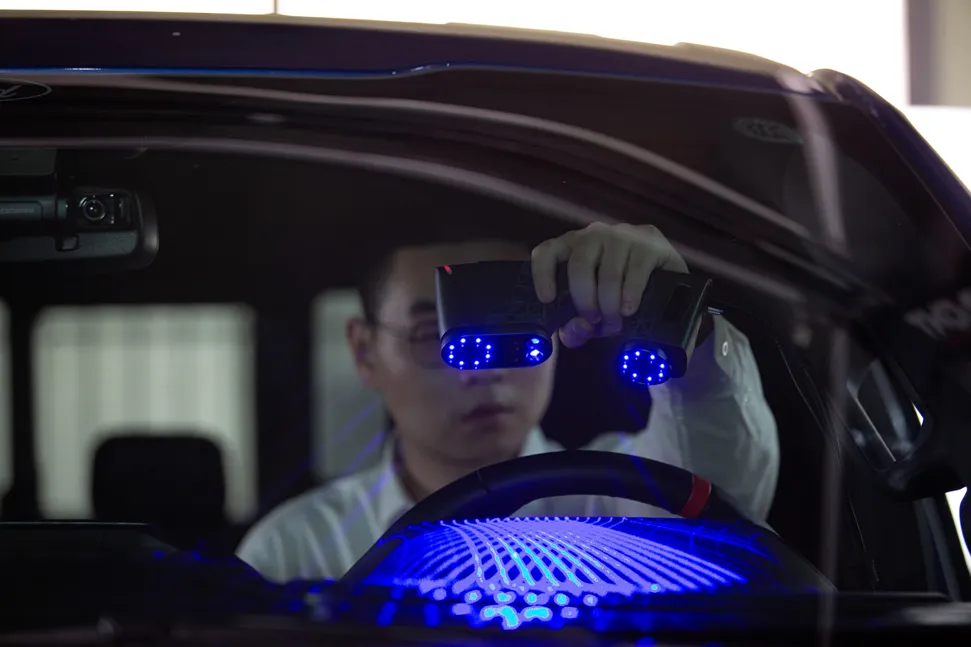

- Сканирование внутренних поверхностей
- Сканирование труднодоступных зон: углублений, пазов
- Бюджетное эргономичное решение метрологического класса
- Усовершенствованная система охлаждения сканера для получения стабильных и точных результатов
- Возможность улучшить точность сканирования без использования вспомогательных приборов
- В комплекте интеллектуальный модуль беспроводного сканирования ZG FreeBox‑II
Особенности:
В CereScan нет ограничений для площади сканирования. Чтобы сканировать крупные объекты, система использует режим предварительного определения положения меток с помощью встроенной фотограмметрии. Для улучшения точности сканирования установлены два масштабных жезла. Для достижения наивысшей точности при сканировании крупных объектов, доступна дополнительная независимая фотограмметрическая система, которая заранее определяет положение всех меток в пространстве с высокой точностью.

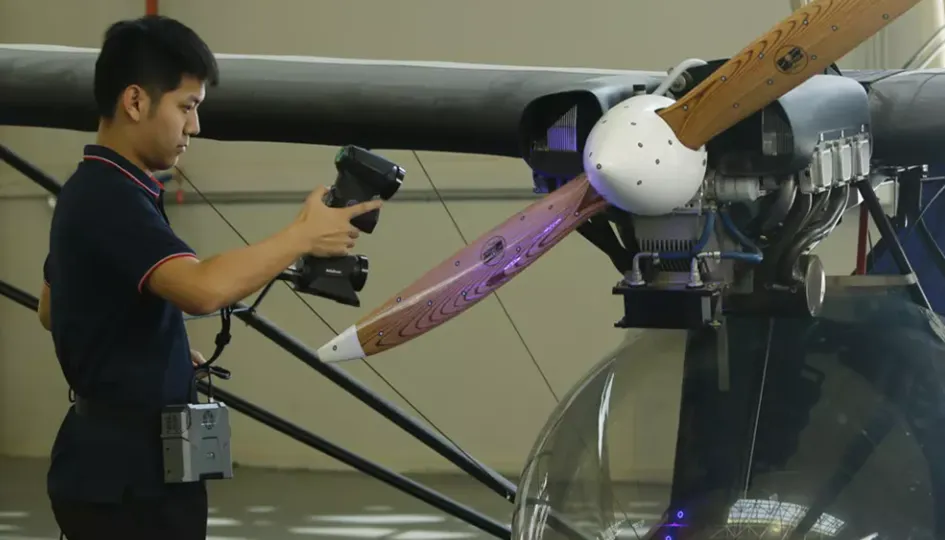

В базовой комплектации CereScan отличается от других лазерных 3D сканеров наличием модуля беспроводной работы ZG FreeBox II, что позволяет ему работать автономно. Для питания сканера используется внешняя аккумуляторная батарея, которая крепится на поясе оператора, а передача данных осуществляется через беспроводную сеть.

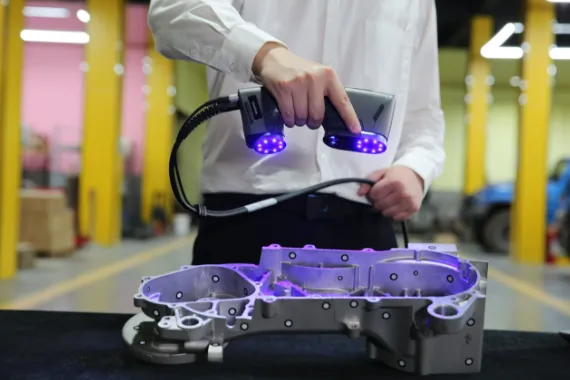

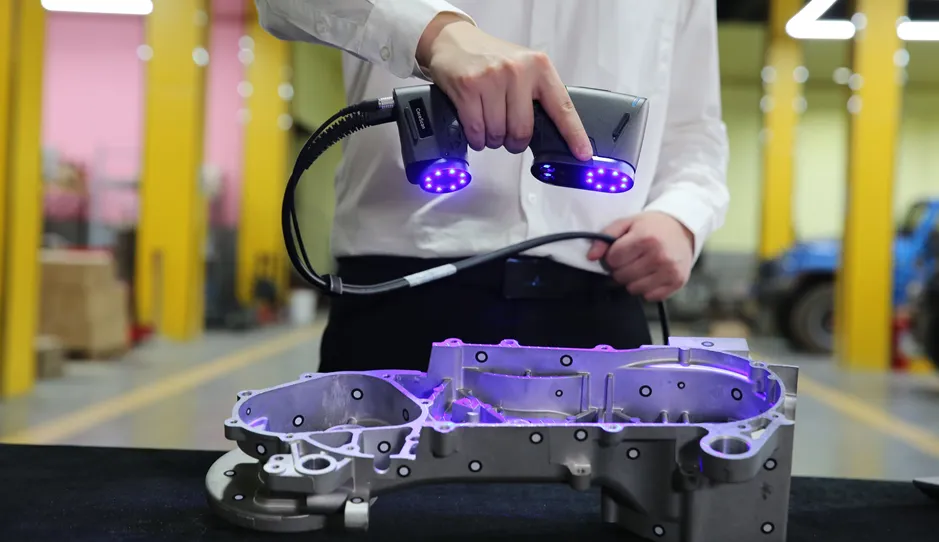

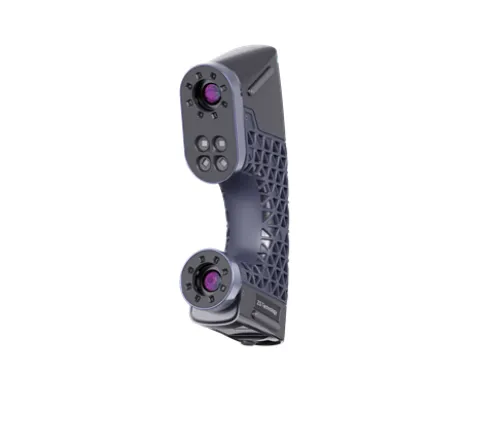

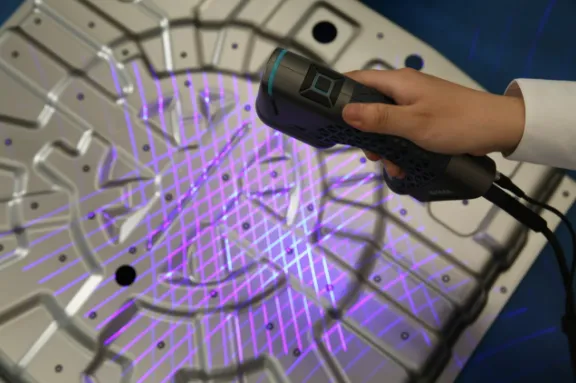

Методика оптической фототриангуляции лежит в основе процесса сканирования. Для распознавания контуров объекта используются две камеры, фиксирующие размещение 26 лазерных лучей синего цвета, которые сканер направляет на его поверхность. Эта система, в основе которой лежит синий лазер, обеспечивает высокую гибкость в работе с различными типами поверхностей, включая блестящие и матово черные, что исключает необходимость их специальной подготовки перед сканированием. Скорость процесса достигает 2 480 000 измерений каждую секунду, при зоне сканирования 600х550 мм. При этом портативность устройства не страдает: его вес составляет всего 600 грамм, а габариты — 215х95х45 мм.

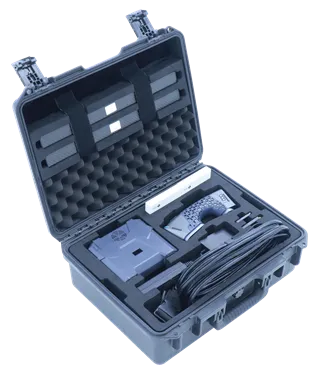

Комплект CereScan не требует дополнительных аксессуаров. Все необходимые аксессуары, включая углепластиковые масштабные жезлы, модуль беспроводной работы и наборы меток внутри одного кейса
Три режима сканирования:
• Стандартный режим сканирования с 26 линиями синего лазера
• Режим одиночной линии для сканирования труднодоступных зон (различных углублений, отверстий).
• Режим повышенной детализации с 7 дополнительными линиями. Предназначен для сканирования отдельных элементов с более высокой детализацией (кромки, мелкие элементы и др).
Программное обеспечение ZGScan Software обеспечивает контроль над процессом сканирования. Возможности программы включают калибровку системы, регулировку параметров сканирования (таких как разрешение и экспозиция), управление процессом сканирования, создание высококачественных полигональных моделей на основе сканирования, предварительную обработку модели и экспорт ее в специализированное программное обеспечение.
Технические характеристики:
| Режим сканирования | Стандартный режим | Режим высокого разрешения |
| Скорость измерений | 2 480 000 измерений в секунду | 1 250 000 измерений в секунду |
| Зона сканирования | до 600 х 550 мм | до 240 х 230 мм |
| Источник света | 26 синих лазерных линий + 1 дополнительная линия | 7 параллельных синих лазерных линий |
| Класс лазера | Класс 2 (безопасный для глаз) | |
| Разрешение | до 0,02 мм | |
| Точность | до 0,02 мм | до 0,01 мм |
| Объемная точность | 0,015 + 0,030 мм/м | |
| Объемная точность со встроенной фотограмметрией по масштабным линейкам | 0,015 + 0,020 мм/м | |
| Объемная точность с системой фотограмметрии PhotoShot | 0,015 + 0,015 мм/м | |
| Расстояние до объекта | 350 мм | 150 мм |
| Глубина резкости | 450 мм | 150 мм |
| Максимальное расстояние до объекта | 575 мм | |
| Форматы экспорта данных | .stl, .ply, .obj, .txt, .xyz, .asc. и др. (настраивается) | |
| Встроенное ПО | ZG Scanning Software | |
| Совместимое ПО | PointShape, Geomagic и др. | |
| Комплектация | 3D-сканер, ПО ZG Scan, кабель USB 3.0 4,2 м, кабель USB 3.0 для подключения к модулю беспроводного сканирования, блок питания, калибровочная панель, масштабные линейки 2шт., модуль беспроводного сканирования ZG FreeBox II, позиционные маркеры (6 мм, 3 мм) с черным контуром и клеевой основой 1000 шт., скребок для удаления маркеров, противоударный кейс | |
| Вес | 0,65 кг | |
| Габариты | 215 х 95 х 45 мм | |
| Гарантия | 1 год | |
Видеообзор модели:
| Артикул | 199928 |
| Производитель | ZG |
| Страна производитель | Китай |
| Вес нетто | 0,65 кг |
| Габариты | 215 х 95 х 45 мм |
| Гарантия | 1 год |
| Зона сканирования | до 600 х 550 мм |
| Источник света | 26 синих лазерных линий + 1 дополнительная линия (Стандартный режим); 7 параллельных синих лазерных линий (Режим высокого разрешения) |
| Программное обеспечение | ZG Scanning Software, Geomagic, PointShape, и др. |
| Рабочее расстояние | 350 мм (стандартный режим) |
| Скорость сканирования | 2 480 000 измерений в секунду (Стандартный режим), 1 250 000 измерений в секунду (Режим высокого разрешения) |
| Точность | до 0,02 мм |
| Форматы файлов | .stl, .ply, .obj, .txt, .xyz, .asc. и др. (настраивается) |
| Технология сканирования | Лазерные |
| Класс лазера | Класс 2 (безопасный для глаз) |
- Сканер CereScan 1 шт.
- Программное обеспечение ZGScan 1 шт.
- Физический ключ лицензия ZGScan 1 шт.
- Адаптер питания 1 шт.
- Набор соединительных проводов 1 шт.
- Калибровочный объект 1 шт.
- Метки Ø 6 мм 1000 шт.
- Метки Ø 3 мм 1000 шт.
- Модуль автономной работы со сканером ZG FreeBox 1 шт.
- Масштабные жезлы 1 шт.
- Кейс для транспортировки комплота 1 шт.
