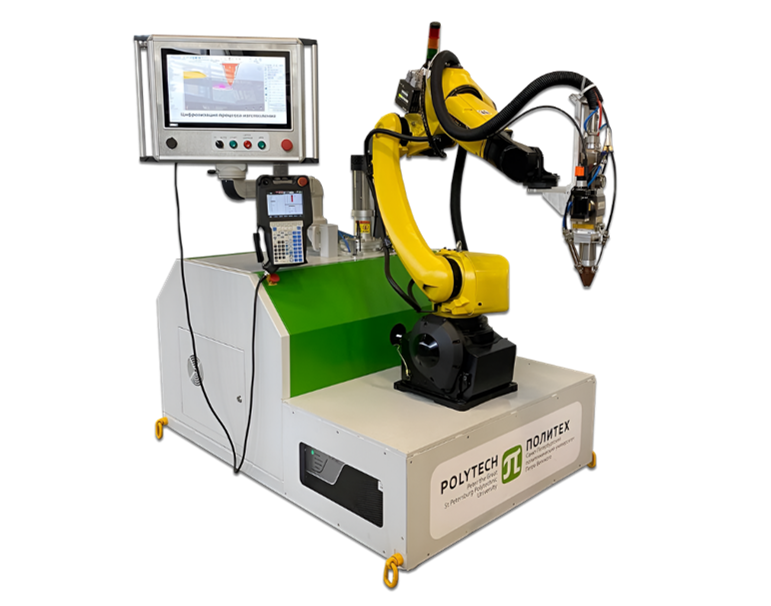

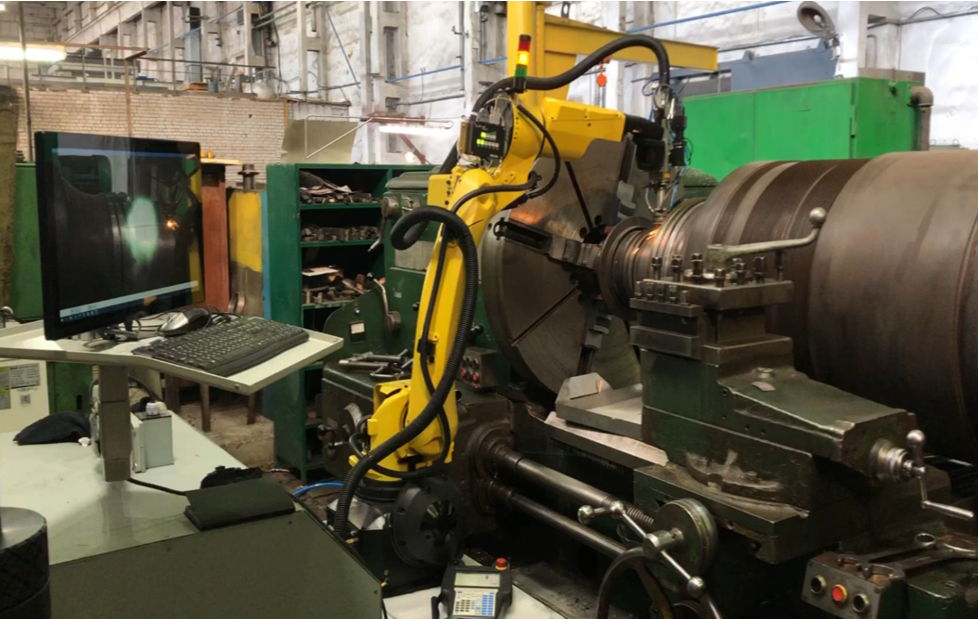

Мобильный комплекс лазерной наплавки Polytech

Параметр

Значение

Промышленный робот

Количество управляемых осей

6

Повторяемость позиционирования рабочего инструмента робота, мм

0,02

Грузоподъемность, кг

12

Радиус действия, мм

1441

Степень защиты робота

IP 67

Технологический инструмент

4-х струйное сопло подачи порошка

+

Оптический вход типа QBH

+

Регулировка положения коллимирующей линзы

+

Минимальная ширина наплавляемого валика, мм

0,7

Максимальная ширина наплавляемого валика, мм

3,2

Минимальная высота наплавляемого валика, мм

0,2

Максимальная высота наплавляемого валика, мм

0,8

Коэффициент захвата порошка на валике шириной 2,5 мм,

не менее, %

70

Коаксиальная камера видеонаблюдения

+

Иттербиевый волоконный лазер

Режим работы

Непрерывный, квазиимпульсный

Мощность лазерного излучения, кВт

3

Длина волны, нм

1080

Оптический коннектор типа HLC-8 (QBH)

+

Система охлаждения

Количество чиллеров

1

Максимальная потребляемая мощность, не более, кВт

3,8

Объем воды в контурах, не менее, л

21

Датчики протока воды

+

Порошковый питатель

Количество колб для порошка, шт

1

Объем колб для порошка, л

5

Расход подаваемого порошка, кг/час

0,6-4

Погрешность массовой подачи порошка, не более, г/мин

0,5

Фракционный состав транспортируемых порошков, мкм

20-300

Рабочий газ

Аргон

Диапазон регулировки расхода транспортного газа, л/мин

1-10

Диапазон регулировки расхода защитного газа, л/мин

1-25

Система автоматического управления

Система управления на базе контроллера робота

+

Обеспечение синхронного управления всеми компонентами технологической установки с функцией аварийного отключения

+

Ручной и автоматический режим управления

+

Сенсорная панель оператора с визуализацией

+

Пульт управления роботом

+

Загрузка управляющих программ с USB

+

Загрузка управляющих программ через FTP

+

Режим скоординированного перемещения робота и дополнительной оси

+

Требования по климатическому исполнению

Допустимый диапазон температуры воздуха, ⁰С

+15…+35

Допустимый диапазон относительной влажности воздуха, %

0…75

Температура точки росы, не более, ⁰С

20

Параметры электропитания установки

2-х фазная сеть с глухозаземленной нетралью и защитным заземлением

Напряжение, В

220 (+/- 10%)

Частота, Гц

50

Максимальная потребляемая мощность, кВт

25

Используемые порошки

Металлопорошковые композиции из сплавов на основе Fe, Ni, Ti, Cr, Co, Cu, Al,

+

Диапазон размера частиц фракционного состава применяемых порошков, мкм

20…300

Текучесть, не более, сек

50

Требования к наплавляемым изделиям

Максимальные габариты выращиваемых деталей:

Без ограничений

Максимальная производительность наплавки, не менее, кг/час

3

Комплект ЗИП

4-х струйное сопло подачи порошка, шт

1

Картридж с защитным стеклом, шт

1

Защитные стекла, шт

20

Фокусирующая линза, шт

1

Требования к помещению

1.        Размер участка не менее 3000х3000 мм, высота потолков не менее 3000 мм.

2.        Пол – армированный бетон, толщина не менее 200 мм.

3.        Приточно-вытяжная вентиляция, обеспечивающая кратность воздухообмена не менее 5-8 раз в час.

4.        Локальная вытяжная вентиляция над рабочей зоной с производительностью не менее 1200 м³/ч

Требования по снабжению газами

1.        Защитный газ: аргон 4.8 (99,998%), давление не менее 6 атм., расход не менее 400 л/мин.
