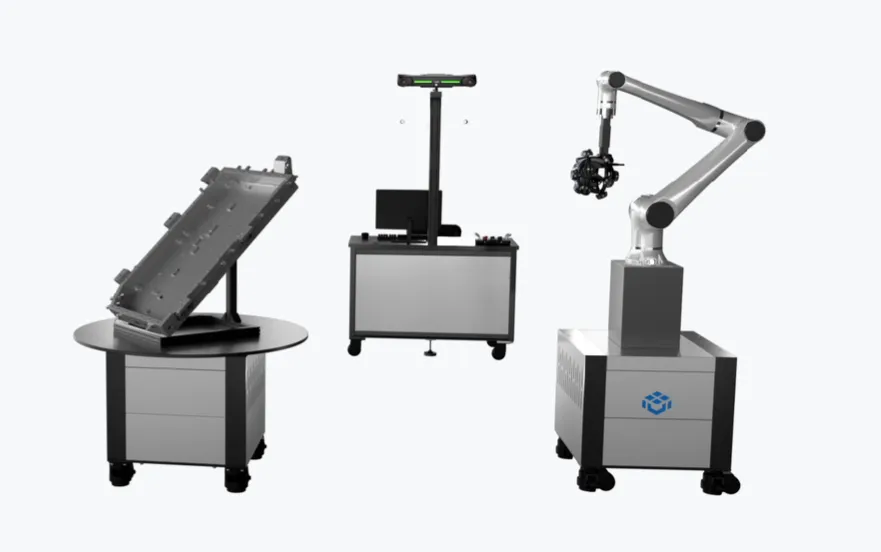

Оптическая автоматизированная система 3D-измерений ScanTech AM-CELL C

AM-CELL C Series — оптическая автоматизированная система 3D-измерений, включающая промышленного робота, позиционер и трекинговую станцию, предназначена для высокоэффективной автоматизированной инспекции средних и крупных деталей - штампованных, литых, мехобработанных и пластиковых. Построенная на инновационной модульной архитектуре, она поддерживает различные конфигурации, гибкое развертывание и работу с несколькими позиционерами одновременно.

Стандартные интерфейсы позволяют интегрировать систему с внешними устройствами и подключать её к производственным линиям. В сочетании с обновлённым ПО DefinSight-AM система обеспечивает стабильную, быструю и полностью автоматизированную работу в условиях промышленного производства, выступая драйвером «умного» производства.

Гибкость и производительность

Модульная конструкция AM-CELL C позволяет быстро собирать и настраивать систему — весь монтаж и тестирование занимают не более двух дней. Поддержка ручного обучения робота упрощает построение траекторий, снижает требования к навыкам операторов и ускоряет внедрение. Система способна измерять сотни деталей в автоматическом режиме 24/7 с производительностью до 4,86 млн точек/с и метрологической точностью 0,025 мм.

Высокая точность и интеллектуальные функции

Благодаря технологии серого анализа, AM-CELL C автоматически выполняет инспекцию краёв и замкнутых элементов (отверстий, пазов, прямоугольных проёмов), обеспечивая детализированные данные прямо на производстве.

Максимальная эффективность

Использование нескольких позиционеров позволяет подбирать оптимальное решение под конкретные задачи — от цикла измерений до категории продукта. Система работает без простоев и в пять раз быстрее традиционных КИМ, что значительно сокращает производственный цикл.

Широкая совместимость

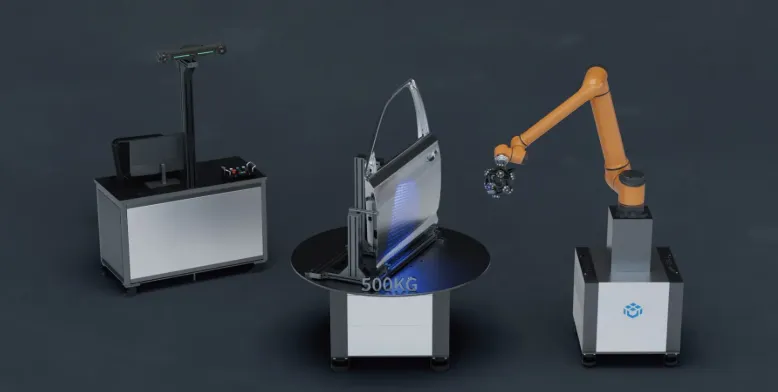

AM-CELL C поддерживает работу с длиннорукими коллаборативными роботами разных производителей (с вылетом свыше 1300 мм), а также «plug-and-play» интеграцию без дополнительной настройки оборудования. Для разных типов и размеров деталей доступны умные поворотные столы с грузоподъёмностью от 200 до 1000 кг.

Безопасность и стабильность

Роботы и позиционеры оснащены современными сервоприводами с функцией обратной связи, что позволяет безопасно работать в одной зоне с человеком. Дополнительно система может комплектоваться ограждениями, световыми завесами и замками безопасности.

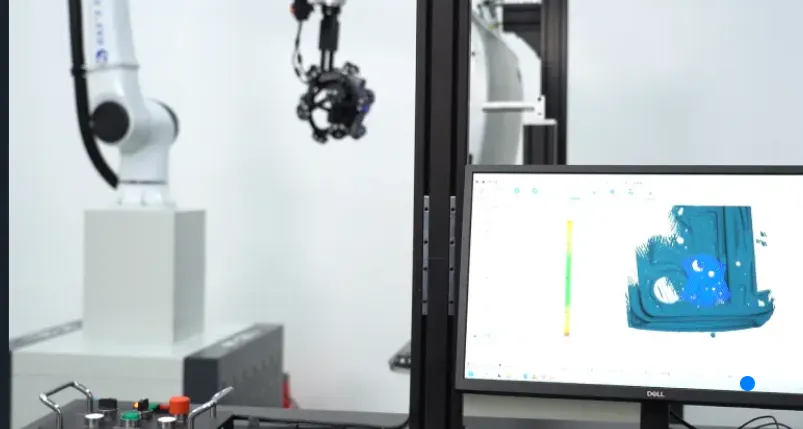

Программное обеспечение DefinSight-AM

Фирменное ПО управляет всей системой, обеспечивая интеллектуальный контроль роботов и точный захват данных. Оно поддерживает интеграцию с различными сканерами и промышленными роботами, позволяет напрямую подключаться к оборудованию и работает в двух режимах:

• Engineer Mode - офлайн-программирование, создание шаблонов измерений, статистика и анализ качества.

• Operator Mode - запуск в один клик, автоматическое выполнение измерений и формирование отчётов.

ПО совместимо с промышленными протоколами и поддерживает расширения: сканеры штрихкодов, системы защиты, мониторинг состояния окружающей среды. Это позволяет интегрировать AM-CELL C в IoT-среду и использовать для полностью автономного производства.
