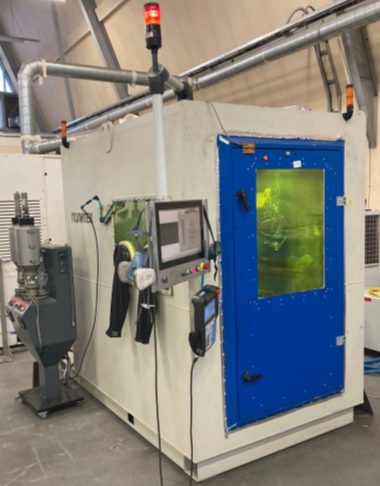

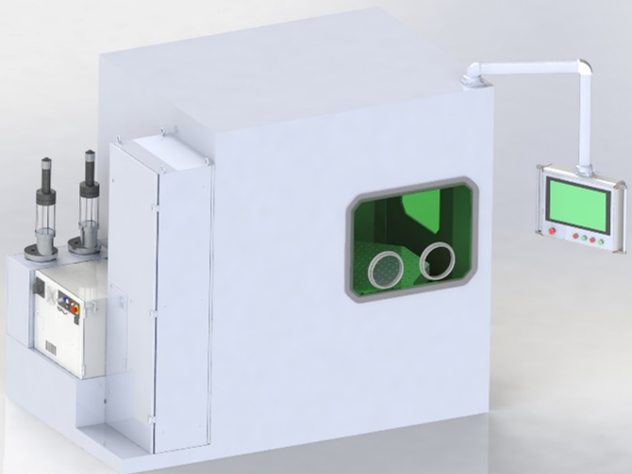

Роботизированный комплекс прямого лазерного выращивания Polytech

Параметр

Значение

Промышленный робот

Количество управляемых осей

6

Повторяемость позиционирования рабочего инструмента робота, мм

0,02

Грузоподъемность, кг

25

Радиус действия, мм

1853

Степень защиты робота

IP 67

Двухосевой позиционер

Количество осей

2

Максимальная грузоподъемность, кг

500

Диапазон движения оси наклона:

минимальное значение, ⁰

-30

максимальное значение, ⁰

+70

Максимальная скорость вращения для оси наклона, ⁰/сек

100

Диапазон движения оси вращения

Не ограничен

Максимальная скорость вращения для оси вращения, ⁰/сек

180

Технологический инструмент

4-х струйное сопло подачи порошка

+

Оптический вход типа QBH

+

Регулировка положения коллимирующей линзы

+

Минимальная ширина наплавляемого валика, мм

0,7

Максимальная ширина наплавляемого валика, мм

3,2

Минимальная высота наплавляемого валика, мм

0,2

Максимальная высота наплавляемого валика, мм

0,8

Коэффициент захвата порошка на валике шириной 2,5 мм, не менее, %

70

Коаксиальная камера видеонаблюдения

+

Иттербиевый волоконный лазер

Режим работы

Непрерывный, квазиимпульсный

Мощность лазерного излучения, кВт

6

Длина волны, нм

1080

Оптический коннектор типа HLC-8 (QBH)

+

Система охлаждения

Количество чиллеров

2

Максимальная потребляемая мощность, не более, кВт

8,5

Объем воды в контурах, не менее, л

43

Датчики протока воды

+

Герметичная камера

Габариты камеры:

Ширина х длина х высота, мм

2800х2200х2500

Герметизируемый объем, м³

9,2*

Перчаточный порт, шт

2

Быстрозакрываемая/открываемая газонепроницаемая дверь с просветом (ширина х высота), мм

890х1590

Количество смотровых окон, шт

2

Просвет смотровых окон, мм

770х570

Оптическая плотность фильтра на длине волны излучения 1070 нм

5

Освещенность, лк

1000

Гермоввод кабелей

+

Подготовка к подключению вытяжной вентиляции

+

Вакуумируемый шлюз

+

Остаточное содержание кислорода в кабине, не более, ppm

500

Время создания инертной атмосферы (при расходе аргона 400л/мин), не более, мин

60

Порошковый питатель

Количество колб для порошка, шт

2

Объем колб для порошка, л

5

Максимальный массовый расход порошка, кг/ч

3

Погрешность массовой подачи порошка, не более, г/мин

0,5

Фракционный состав транспортируемых порошков, мкм

20-300

Рабочий газ

Аргон

Количество линий подачи аргона, шт

4

Диапазон регулировки расхода транспортного газа, л/мин

1-10

Диапазон регулировки расхода защитного газа, л/мин

1-25

Система автоматического управления

Система управления на базе контроллера робота

+

Обеспечение синхронного управления всеми компонентами технологической установки с функцией аварийного отключения

+

Ручной и автоматический режим управления

+

Сенсорная панель оператора с визуализацией

+

Пульт управления роботом

+

Загрузка управляющих программ с USB

+

Загрузка управляющих программ через FTP

+

Режим скоординированного перемещения робота и позиционера

+

Фильтровентиляционная установка

Сменный фильтровальный элемент

+

Датчик скорости потока

+

Мощность вентилятора, кВт

2-2,5

Требования по климатическому исполнению

Допустимый диапазон температуры воздуха, ⁰С

+15…+35

Допустимый диапазон относительной влажности воздуха, %

0…75

Температура точки росы, не более, ⁰С

20

Параметры электропитания установки

3-х фазная сеть с глухозаземленной нейтралью и защитным заземлением

Напряжение, В

400 (+/- 10%)

Частота, Гц

50

Количество силовых полюсов

3P+N+PE

Максимальная потребляемая мощность, кВт

45

Используемые порошки

Металлопорошковые композиции из сплавов на основе железа, титана, никеля, кобальта, нержавеющих и высокопрочных сталей

+

Диапазон размера частиц фракционного состава применяемых порошков, мкм

40…200

Текучесть, не более, сек

50

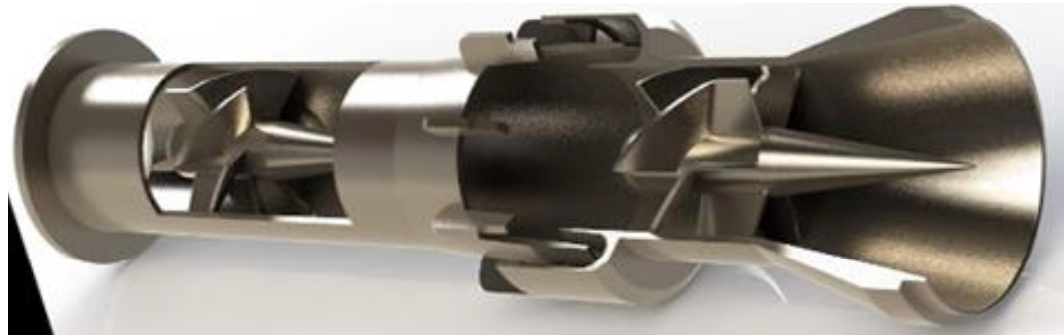

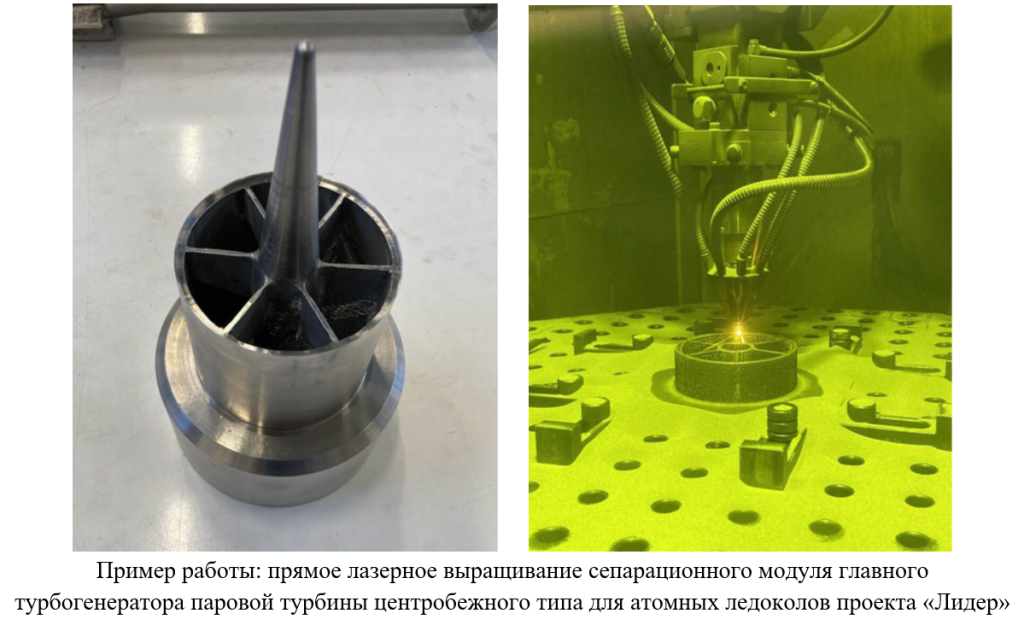

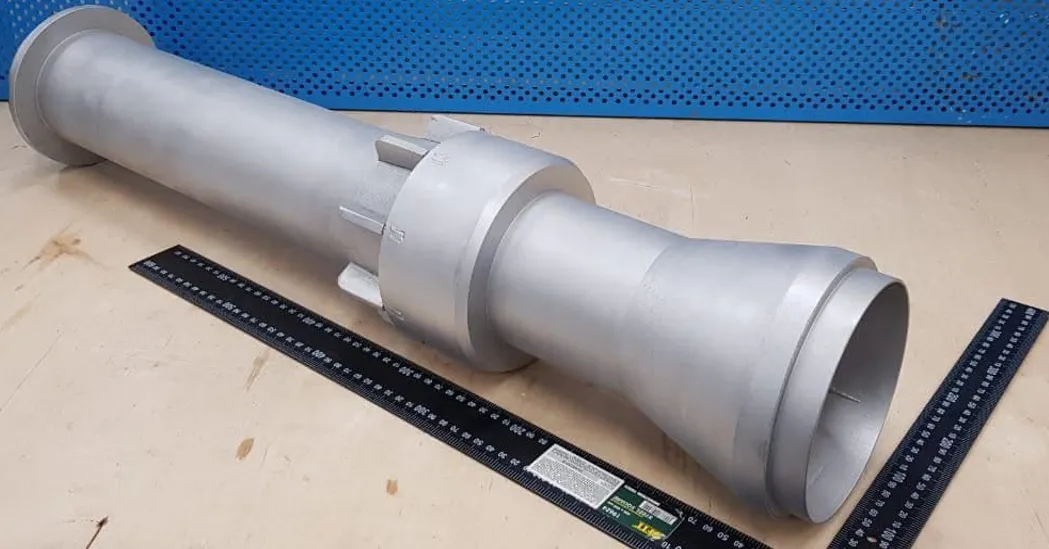

Требования к выращиваемым деталям

Максимальные габариты выращиваемых деталей:

Диаметр, мм

1300

Высота, мм

800

Максимальная масса выращиваемой детали, кг

300

Максимальная производительность выращивания деталей, не менее, см³/час

240

Параметры электропитания установки

2-х фазная сеть с глухозаземленной нетралью и защитным заземлением

Напряжение, В

220 (+/- 10%)

Частота, Гц

50

Максимальная потребляемая мощность, кВт

25

Используемые порошки

Металлопорошковые композиции из сплавов на основе Fe, Ni, Ti, Cr, Co, Cu, Al, ФГМ

+

Диапазон размера частиц фракционного состава применяемых порошков, мкм

20…300

Текучесть, не более, сек

50

Требования к выращиваемым изделиям

Максимальные габариты выращиваемых изделий:

Без ограничений

Максимальная производительность наплавки, не менее, кг/час

3

 Комплект ЗИП

4-х струйное сопло подачи порошка, шт

1

Картридж с защитным стеклом, шт

1

Защитные стекла, шт

20

Фокусирующая линза, шт

1

Фильтровальный элемент для ФВУ, шт

1

Комплекс прямого лазерного выращивания

Требования к помещению

1.     1. Размер участка не менее 4500х4500 мм, высота потолков не менее 3000 мм.

2.     2. Пол – армированный бетон, толщина не менее 200 мм.

3.     3. Приточно-вытяжная вентиляция, обеспечивающая кратность воздухообмена не менее 5-8 раз в час.

4.     4. Локальная вытяжная вентиляция над рабочей зоной с производительностью не менее 1200 м3/ч

Требования по снабжению газами

5.     1. Сжатый воздух: не хуже ГОСТ Р ИСО 8573-1:2010 [6:4:4], давление не менее 6 атм., расход не менее 400 л/мин.

6.     2. Защитный газ: аргон 4.8 (99,998%), давление не менее 6 атм., расход не менее 400 л/мин.
