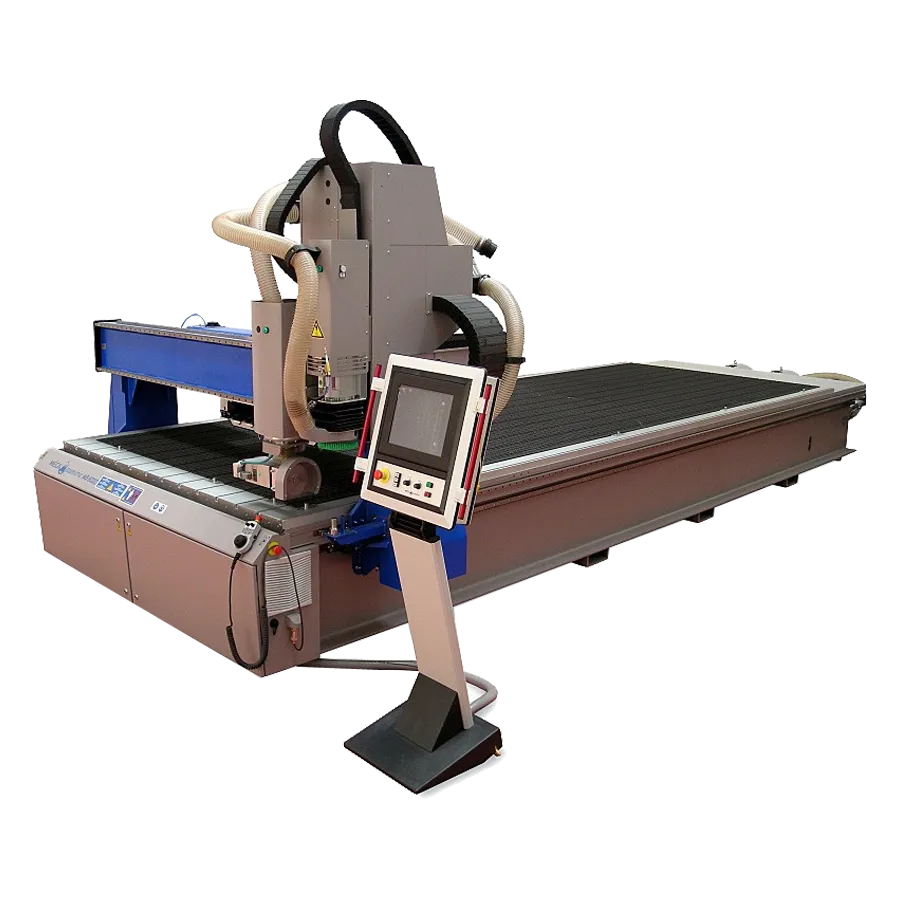

Станок с ЧПУ MecaBond

MECABOND – скоростная четырехосевая машина, представленная в размере 6 050 x 2 070 x 340/100 мм. Данная модель используется в строительстве, а также для производства деталей для автомобилей и устройства точек продаж.

Скорость машины способна достигать 1 000 мм/с (максимальный результат), повторяемость варьируется от -0,05 мм до +0,05 мм, разрешение составляет 0,001 мм.

Материалы, доступные для обработки моделью MECABOND:

• Пластик (в виде сплошных, вспененных и пористых листов);
• Полиэфирные смолы;
• Пенокартон;
• Пенополиуретан;
• Пенополистирол;
• Дерево и его производные;
• Композиты;
• Легкие сплавы из алюминия;
• Легкие сплавы из меди.

Описание конструкции представленной машины:

• Блок числового программного управления MECANUMERIC CN7100 с пятнадцатидюймовым сенсорным экраном;
• Предустановленное программное обеспечение;
• Поддержка файлов в ISO-формате;
• Система воздушного охлаждения (AIRGEL);
• Система охлаждения жидкостью (LUB2 или LUB6);
• Большая сварная рама;
• Статичный стол;
• Движущийся портал;
• Вакуумный стол (из алюминия), осуществляющий фиксацию деталей посредством вакуумного стола SIEMENS NASH ELMO и насоса BUSCH;
• Бесщеточные севромоторы с обратной связью по осям;
• Шарико-винтовая передача по оси Z, прецизионные рейки – по X и Y, редуктор без люфта – по C;
• Стальные рельсы;
• Преднагруженные шариковые линейные подшипники;
• Устройство VILMILL, автоматически подающее рулонные материалы.

Возможности MECABOND

Машина удаляет стружку с помощью специализированного отсоса (мощность процесса в зависимости от поставленной задачи может составлять 2 200 Вт, 4 000 Вт или 7 500 Вт, а очистка может производиться как в автоматическом, так и в мануальном режиме). Вакуумный стол модели может быть оснащен двух-, четырех- или шестиканальными воздуходувками компании SIEMENS с мощностью в 5,5 kW, объемным расходом – в 900 м3/час и давлением – в 190 мбар или мощностью в 7,5 kW, объемным расходом – 500 м3/час и давлением – 360 мбар. Также возможен выбор стола с двух- или четырехкулачковыми насосами BUSCH с характеристиками: мощность – 4,5 kW, расход объема – 250 м3/час и давление вакуума – 880 мбар.

Автоматизация процессов: зоны работы вакуума рассчитываются автоматически благодаря числовому программному управлению, рулонные материалы подаются автоматически – благодаря устройству VILMILL, а также машина оснащена автоматической системой загрузки и выгрузки.

Модель может управляться дистанционно, а зона безопасности контролируется специальными радарами или нематериальными барьерами. Также возможно осуществить проверку расширения листового материала по боковым и фронтальным точкам (5 и 3 соответственно для MB60xx или 3 и 2 – для MB42xx).
