Вакуумная печь для графитации DMING DM-VGF3040

Для процесса графитации используется печь с максимальной температурой до 3200 градусов, при этом длительная рабочая температура составляет 2800 градусов. Корпус печи обладает хорошей воздухонепроницаемостью, полностью герметичной конструкцией, а также оснащен вакуумной вытяжной системой и системой замены аргона для обеспечения чистоты газа в печи. Главное применение печь находит в производстве различных графитовых пленок с высокой теплопроводностью (PI-пленки), анодных материалов литиевых аккумуляторов, карбонизации и графитизации углеродных материалов. Также она используется для спекания графитизационных материалов специальной формы, термообработки углеродных волокон и других материалов в углеродной среде.

Система среднечастотного индукционного нагрева:

Состоит из IGBT-источника питания, индукционной катушки, реактора, конденсатора, кабеля для вывода среднечастотного сигнала и других компонентов.

Устройство автоматического управления:

Устройство автоматического управления состоит из модуля управления PLC, сенсорного интерфейса, управляющей программы, низковольтных электронных компонентов, компонентов для измерения давления, устройства аварийной сигнализации и т.д. Основная функция устройства автоматического управления - реализация необходимых функций управления печью через модуль PLC, включая некоторые необходимые функции блокировки и взаимоблокировки, а также возможность записи и сохранения данных о температуре, данных о вакууме и данных о тревогах. Программа управления оборудованием очень полная и простая в использовании, с двуязычным интерфейсом на китайском и английском языках.

Устройство контроля температуры:

Состоит из инфракрасного термометра, контроллера температуры и специальных проводов. Инфракрасный термометр, контроллер и система индукционного нагрева образуют замкнутый контур управления для точного нагрева по заданной программе.

Корпус печи:

Корпус печи представляет собой полость, изготовленную из двухслойной нержавеющей стали 304. Он имеет двери с обеих сторон, которые можно открывать для удобства загрузки и выгрузки материалов. Его промежуточный слой может охлаждаться циркулирующей водой, чтобы гарантировать, что при возникновении температуры в печи корпус печи останется при очень низкой температуре (50°C). В то же время он также может обеспечить полость с хорошими герметичными свойствами для продукта, позволяя продукту работать в вакуумной среде или в среде с защитой инертным газом. Корпус печи изготовлен из высококачественных материалов и тщательно проверяется после изготовления, чтобы обеспечить долгосрочную стабильную работу корпуса печи.

Графитовые материалы:

Высокотемпературная часть печи использует большое количество графитовых материалов, таких как квадратные графитовые тигли, пластины для материалов, опоры высокотемпературной зоны, термометрические трубки, трубы высокотемпературной зоны, крепёжные винты и т.д. Используемые графитовые материалы имеют высокую плотность, что гарантирует равномерность температуры в печи и долгий срок службы графитовых материалов.

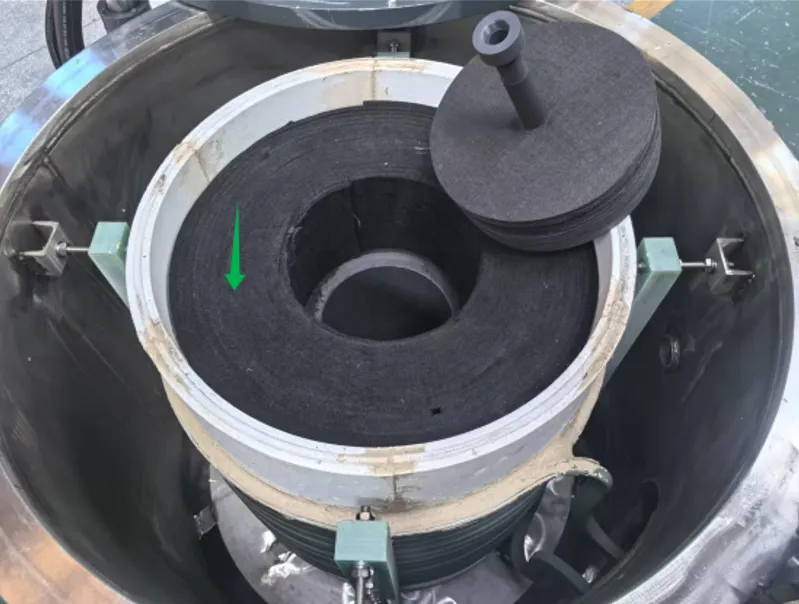

Теплоизоляционные материалы (отмечены зелёными стрелками)

Теплоизоляционные материалы состоят из низкоплотного углеродного волокна (графитового войлока), высокопрочных углеродных верёвок, углеродных пластин, рам из нержавеющей стали и т.д. Теплоизоляционные материалы из углеродного волокна обладают характеристиками высокой термостойкости, низкой плотности и хорошего теплоизоляционного эффекта. Они являются отличными теплоизоляционными материалами для высокотемпературных печей. DMING использует самостоятельно разработанную технологию сборки теплоизоляционных материалов, чтобы идеально сочетать эти материалы. Производимая теплоизоляционная система имеет хороший теплоизоляционный эффект, может снизить потери энергии во время использования и проста в замене и обслуживании.

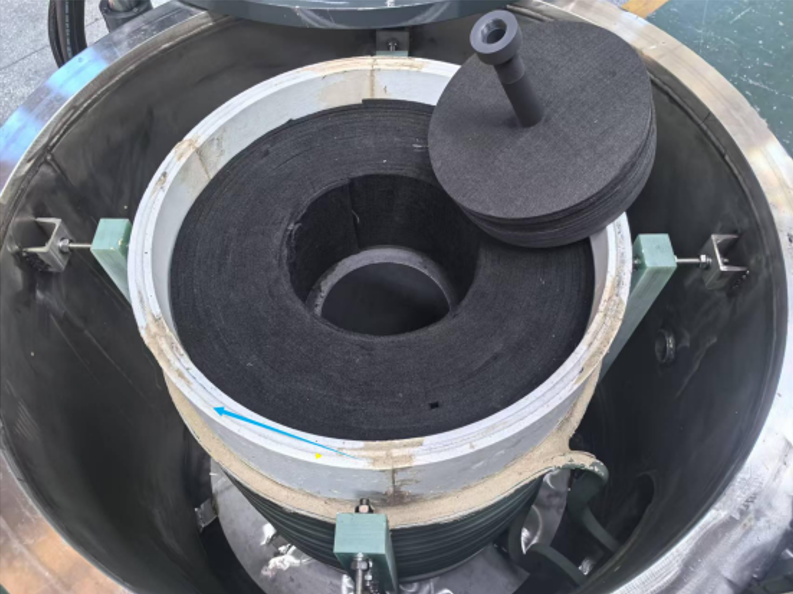

Теплоизоляционный материал (внешний, отмечен синей стрелкой)

Внешний теплоизоляционный материал состоит из керамики на основе оксида алюминия, которая обладает хорошей термостойкостью и изоляционными свойствами и может эффективно обеспечивать изоляционные характеристики внутри печи в условиях высоких температур.

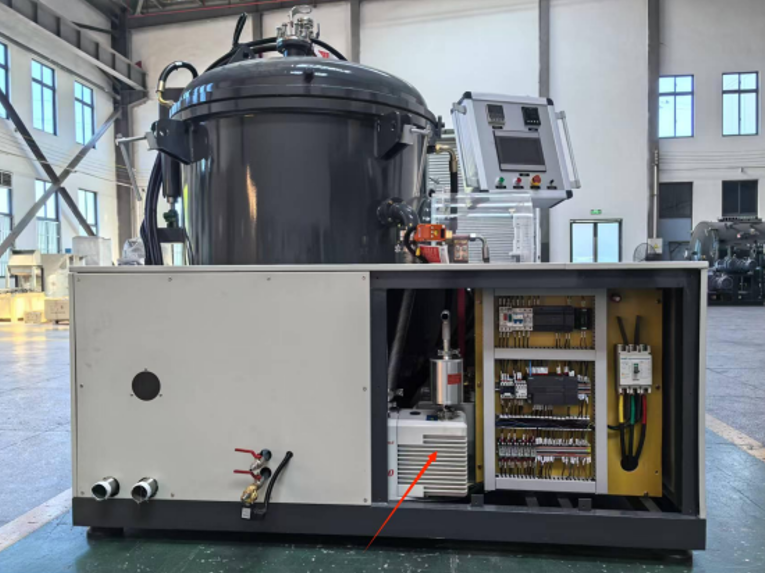

Вакуумная система

Вакуумная система состоит из форвакуумного насоса (механического насоса), трубопроводов, клапанов, вакуумных измерительных приборов и т.д., что позволяет вакуумному насосу стабильно работать в течение длительного времени. Вакуумная система оснащена высокоточными вакуумными измерительными приборами, которые могут точно считывать значения вакуума в разное время.
