Волоконный станок лазерной резки труб из металла G-Weike LF 60MA с системой автоматизированной загрузки

Оптоволоконный лазерный труборез LF 60MA может выполнять многоугольную прецизионную обработку труб. Волоконные лазеры GWeike предназначены для промышленного раскроя металла. Иттербиевый оптоволоконный источник генерирует пучок лазера, который производит резку. Контур реза можно сформировать непосредственно в программе станка или загрузить извне.

Трансмиссия волоконного лазера — его точность и надёжность!

Лазерные станки G-Weike оснащены зубчатыми рейками APEX (Тайвань), серводвигателями Panasonic (Япония), редуктором SHIMPO (Япония). Точность позиционирования станка составляет 0,02 мм, ускорение резания 1,0 G. Срок службы станка составляет более 10 лет.

• Автофокусировка
  Программное обеспечение автоматически настраивает фокусировочное зеркало для управления высотой, чтобы обеспечить автоматическую резку листа различной толщины. Программное обеспечение запоминает фокусное расстояние различных листов, операция фокусировки лазера упрощается и становится в десять раз быстрее скорости ручного управления.
• Диапазон регулировки
  +10 ~ — 10, точность 0.01 мм, подходит для 0 ~ 20 мм листы различных типов.
• Длительный срок службы
  Коллиматорные и фокусирующие линзы двойного водяного охлаждения, уменьшают температуру режущей головки, что увеличивает её срок службы.

Конструкция патрона

Электрический патрон может автоматически регулировать и легко определять диаметр обрабатываемой круглой трубы: 20 мм – 300 мм.

Секционное поддерживающее устройство

Решение вопроса деформации трубы во время реза.

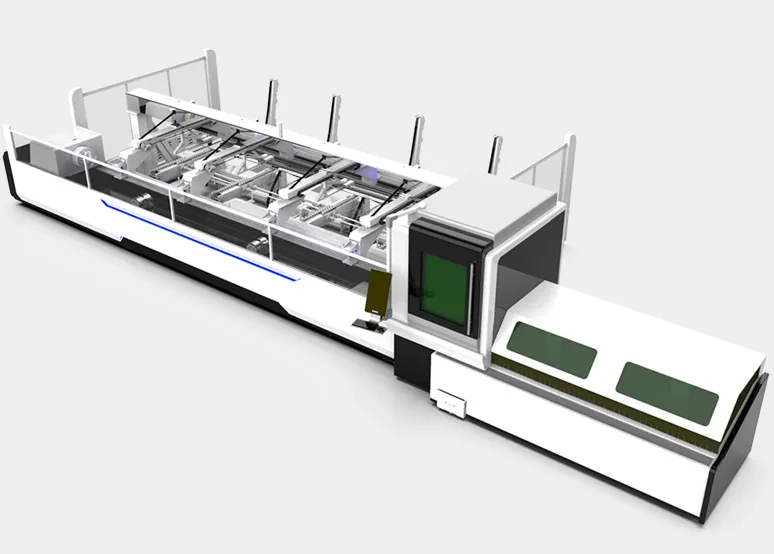

Автоматическая загрузка и выгрузка материалов.

Реализуют интеллектуальное отделение пачки труб и подачу после того, как вся пачка труб загружена в подающее устройство, и беспрепятственно соединяются со станком для резки труб, чтобы гарантировать, что за один раз транспортируется только одна труба к транспортировочному рычагу.

Автоматизированная выгрузка труб.

Готовое изделие автоматически спускается в бункер для деталей, а двойные опоры поддерживают детали большей длины. Во время обработки автоматически подготавливаются трубы, что сокращает время загрузки, экономит человеческую силу и повышает производительность станка. Автоматическая сборка изделий, изделия и отходы разделяются, что устраняет сортировку и повышает эффективность.

Контроллер автоматически контролирует управляющее давление, снижает деформацию трубы.

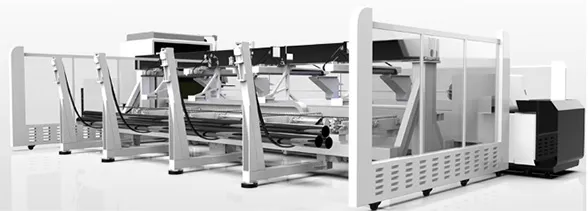

Автоматическая защита от удара.

Рабочий диапазон луча и режущих компонентов можно контролировать и быстро отключить. Это повышает безопасность оборудования.

Новая интеллектуальная сигнализация G.WK

Комплексная аварийная сигнализация передаёт данные на интерфейс через центр управления. Он может заранее выявлять скрытые неисправности увеличивая эффективность проверки оборудования.

Примеры резки иттербиевого волоконного лазера:
