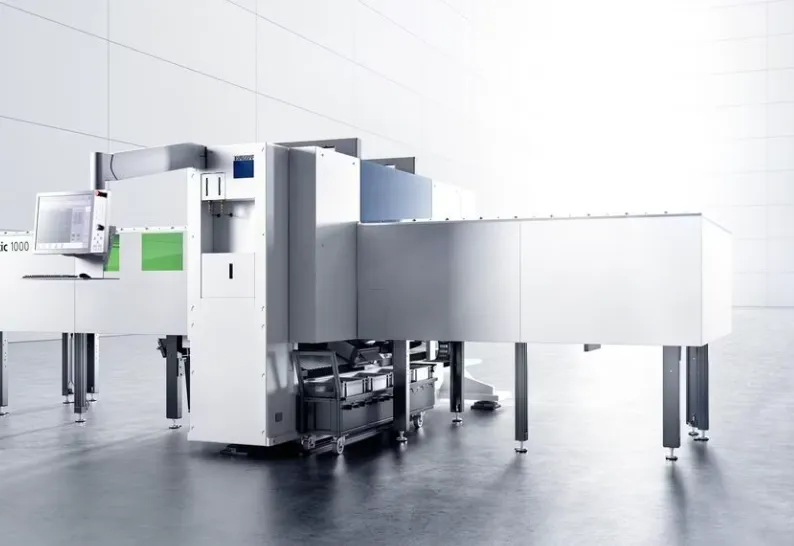

Вырубной лазерный станок Trumpf TruMatic 1000 fiber

TruMatic 1000 fiber представляет собой лазерный станок для вырубки отверстий, гибки пластин и накатки резьбы. Это самый компактный в мире станок для вырубки и лазерной резки. Познакомьтесь с продуманными решениями для сортировки деталей и эксплуатации в автоматизированном режиме.

Один станок, две технологии
Станки TruMatic позволят вам воспользоваться всеми преимуществами технологии вырубки и лазерной обработки.

Экологичный и экономный
Твердотельный лазер и привод Delta Drive вместе экономят до 65% энергии по сравнению с вырубным лазерным станком с гидравлическим приводом.

Гибкие возможности лазерной обработки
Надежный универсальный лазер TruFiber обеспечивает высокую производительность разделения вырубкой даже при работе с цветными металлами.

Чрезвычайно компактное исполнение
Самый компактный в мире станок для вырубки и лазерной резки на 24 % меньше, чем предшествующая модель.

Продуманный процесс выгрузки мелких деталей
Мелкие детали, изготовленные методом лазерной резки, с высокой степенью надежности технологического процесса выгружаются в контейнер для готовых деталей.

Автоматическая загрузка и выгрузка
SheetMaster Compact обеспечивает надежность процесса загрузки и выгрузки.

1. Экологичный силовой пакет
Инновационный привод Delta Drive не только экономит место и расширяет ваши возможности обработки материала – его преимущество также состоит в экологичности. В сочетании с твердотельным лазером он снижает потребляемую мощность установки приблизительно на 65%, что снижает эксплуатационные расходы и одновременно уменьшает нагрузку на окружающую среду.

2. Автоматическая качественная сортировка
Детали размером до 180 мм x 180 мм станок сортирует автоматически.

3. Продуманный процесс выгрузки: крышка для удаления деталей
Большая крышка для удаления деталей позволяет выгружать детали форматом до 400 мм x 600 мм.

4. Экономия энергии благодаря Delta Drive
Гибридная концепция осей и электрический привод вырубки делают Delta Drive чрезвычайно энергоэффективным. В сочетании с твердотельным лазером он экономит по сравнению с обычными вырубными лазерными станками около 65% энергии. Это значительно снижает ваши выбросы CO2.

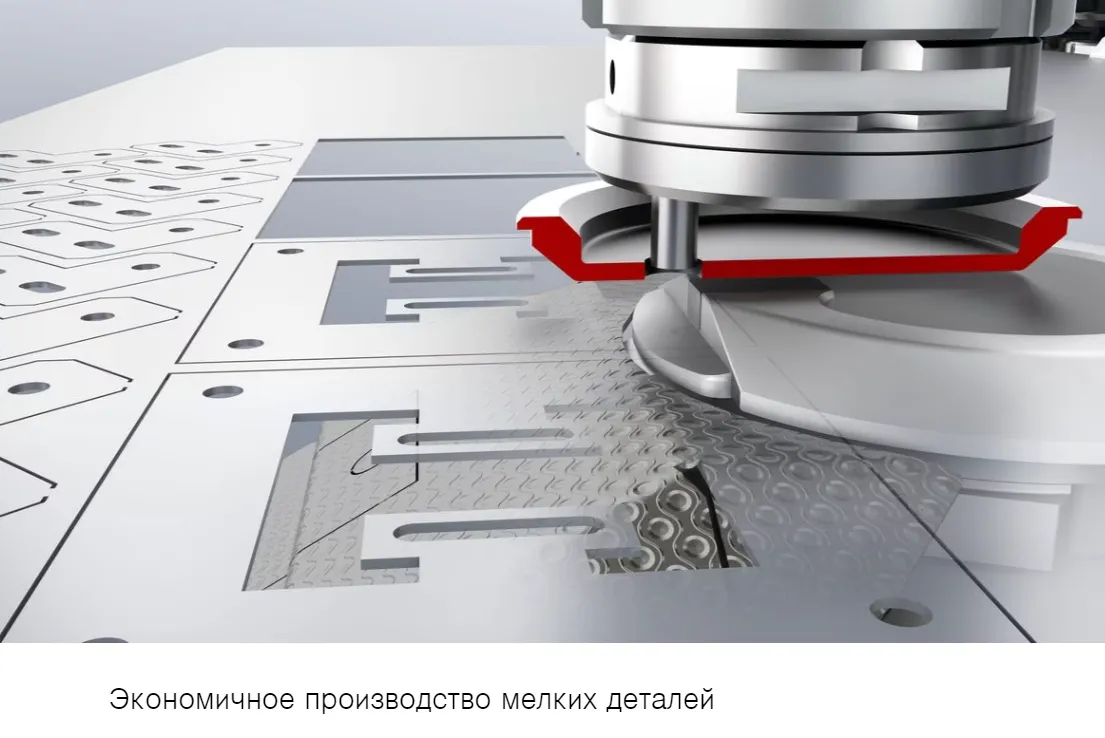

5. Выталкивание мелких деталей
Привод Delta Drive отключает пуансон и матрицу и таким образом позволяет менять вариант применения вырубного инструмента. Важной особенностью процесса вырубки и лазерной обработки является высокая надежность технологического процесса выгрузки мелких вырезанных лазером деталей. Верхний инструмент осуществляет вырубку с небольшим смещением. Благодаря этому мелкие детали не проваливаются сквозь матрицу в контейнер для скрапа, а соскальзывают через лоток для удаления деталей в подготовленные ящики.

6. Функция сортировки
Детали размером до 180 мм x 180 мм станок сортирует автоматически. Через лоток готовые детали попадают в промежуточный накопитель. Под станком стоят четыре ящика для разных деталей. Промежуточный накопитель подъезжает к нужному ящику и выгружает в него детали.

7. Щеточные/шариковые столы
В зависимости от ваших требований вы можете выбрать щеточный или шариковый стол.

8. Smart Punch Monitoring
Перед заменой инструмента эта функция проверяет, действительно ли была выполнена обработка листа вырубкой. Благодаря этому станок своевременно распознает поломку штампа и направляет соответствующую информацию оператору. Таким образом, функция Smart Punch Monitoring исключает возникновение брака, в особенности во время ночных смен и в выходные дни.

9. Ленточные транспортеры для деталей
Детали, выгружаемые через большие крышки для удаления деталей, можно перемещать в ящики с помощью ленточных транспортеров.

10. Транспортер для стружки
С помощью транспортера для стружки бобышки после вырубки автоматически перемещаются в контейнер.

11. Цифровое подключение и интеграция для умных решений
Интеграция нескольких станков TRUMPF в программное окружение предприятия не вызывает никаких проблем. Мы предоставляем подходящие решения для любых комбинаций, будь то интеграция в Oseon или подключение к инструментам мониторинга и анализа. Также возможно подключение к системам программного обеспечения сторонних производителей к нашим интерфейсам на основании стандарта OPC UA.

12. Touchpoint HMI
Программирование вырубки деталей, в том числе с лазерной обработкой, не обязательно должно быть сложным: благодаря новому интерфейсу TRUMPF Touchpoint HMI управлять станком так же легко, как обычным планшетом или смартфоном. На изготовление детали уходит значительно меньше времени, и даже новички быстро освоятся с программным обеспечением.

13. Загрузка + выгрузка
Функция SheetMaster Compact выполняет загрузку листов, а также выгрузку листов микросоединений и отходов с высокой надежностью технологического процесса. Станок при необходимости работает в полностью автоматизированном режиме при емкости загрузки до трех тонн. Это повышает производительность и уменьшает нагрузку на оператора.

14. Сортировка
SortMaster Compact извлекает и сортирует детали из вырубного лазерного станка полностью автоматически. Присоски с раздельным управлением помогают оптимально удалять детали, особенно малогабаритные и со сложной конструкцией. Благодаря минимальной монтажной поверхности дополнительное место не требуется.
