Вырубной лазерный станок Trumpf TruMatic 6000 fiber

TruMatic 6000 fiber объединяет максимальную технологического надежность процесса с универсальностью. Твердотельный лазер позволяет обрабатывать целый спектр разнообразных материалов и разрезает тонколистовой металл со скоростью до 34 м/мин. Это дает возможность особой продуктивной обработки цветных металлов, фольги из нержавеющей стали и оцинкованных листов. Благодаря интеллектуальным решениям для эксплуатации станка параллельно основному машинному времени ваши инвестиции окупятся еще быстрее. Разнообразные возможности автоматизации обеспечивают надежность технологического процесса в ночные смены и во время выходных.

Максимальная производительность
Скорость резания до 34 м/мин обеспечивает высокопроизводительную обработку тонколистового металла.

Эффективно и экономично
Твердотельный лазер обеспечивает высокий КПД и отличный энергетический баланс.

Обработка без царапин
Опускающаяся матрица позволяет выполнять вырубку и формообразование без царапин.

Большое разнообразие материалов
TruDisk режет цветные металлы, фольгу из нержавеющей стали и оцинкованные листы с высокой производительностью.

Бережная выгрузка
Защищенные сенсорами крышки обеспечивают надежность технологического процесса при выгрузке деталей.

Продуманная автоматизация
С помощью функции SheetMaster выполняется автоматизированная загрузка, разгрузка и сортировка деталей с высокой надежностью технологического процесса.

1. Единая режущая головка для всех задач
Благодаря использованию канала хода луча на TruMatic 6000 fiber возможна обработка материалов всех видов и любой толщины одной и той же режущей головкой. Замена головки не требуется, что сокращает вспомогательное время.

2. Комплексная обработка детали — последующая обработка, как правило, не требуется
Электрогидравлическая вырубная головка полностью обрабатывает детали — как правило, дополнительные операции (например, снятие заусенцев) не требуются.

3. Быстрая загрузка и выгрузка с высокой степенью надежности технологического процесса
SheetMaster выполняет загрузку параллельно основному машинному времени. Производство продолжается, несмотря на смену материала или поставку дополнений.

4. Простое устройство автоматической смены инструментов
ToolMaster оснащается параллельно основному машинному времени — инструменты помещаются в автоматический сменник инструмента без прерывания производства, их также можно извлекать для шлифовки.

5. Полная автоматизация
Благодаря разнообразию компонентов автоматизации TruMatic 6000 fiber исправно работает 24 часа в сутки с высокой надежностью технологического процесса.

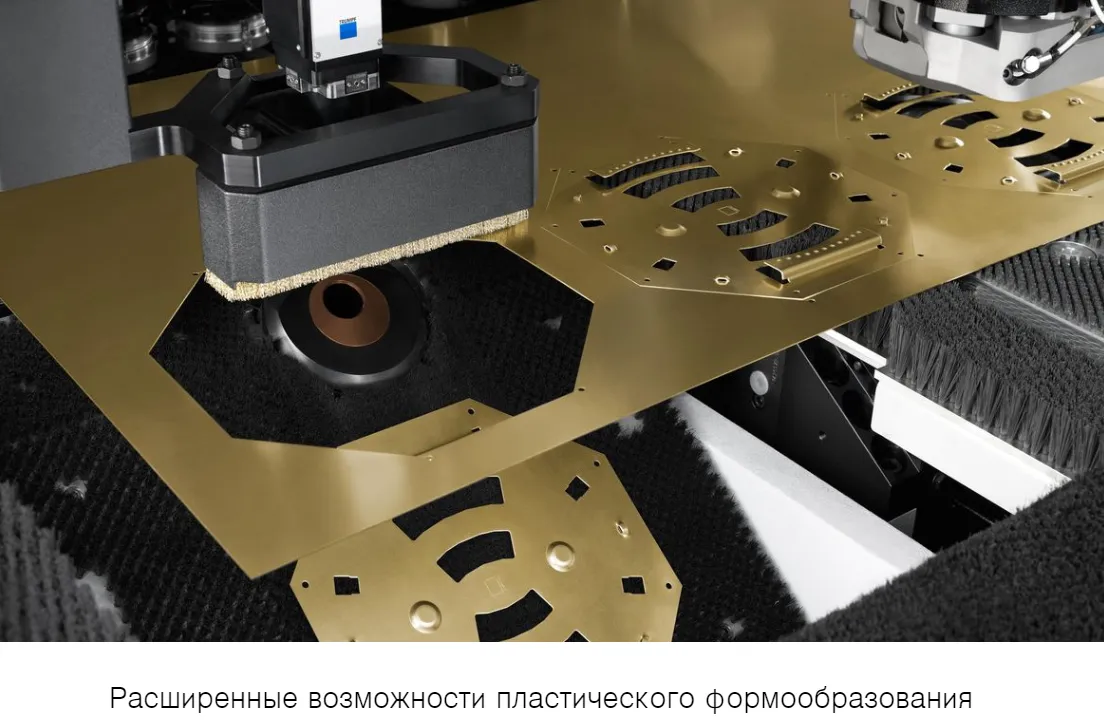

6. Опускающаяся матрица
Опускающаяся матрица позволяет выполнять вырубку и формообразование без царапин. Матрица опускается при позиционировании, если это необходимо. Таким образом, листовая заготовка не соприкасается с матрицей — ни с вырубными, ни с более высокими формовочными матрицами. При выполнении пластического формообразования в направлении вниз теперь отсутствует опасность зацепления.

7. Шариковые или щеточные столы
Для чувствительных материалов, на которых с нижней стороны не должно быть царапин, следует использовать щеточные столы в комбинации с опускающейся матрицей. Детали, на которые позже будет нанесено лакокрасочное покрытие, можно обрабатывать на практичном шариковом столе.

8. Smart Load
Функция Smart Load оказывает поддержку при выравнивании листа на станке. Сенсор прихватов распознает некорректный захват листа. В этом случае стол станка перемещается вместе с листовой заготовкой.

9. Smart Unload
Если готовая деталь, против ожидания, не выгружается через крышку для удаления деталей, это распознается сенсором, а неисправность устраняется станком — деталь отсоединяется и безопасно выгружается наружу.

10. Smart Punch Monitoring
Функция Smart Punch Monitoring перед сменой инструмента проверяет, действительно ли в листе было вырублено отверстие. Это позволяет станку своевременно распознавать поломку штампа и направлять эту информацию оператору. Данная технология исключает возникновение брака, в особенности во время ночных смен и в выходные дни.

11. Цифровое подключение и интеграция для умных решений
Интеграция нескольких станков TRUMPF в программное окружение предприятия не вызывает никаких проблем. Мы предоставляем подходящие решения для любых комбинаций, будь то интеграция в Oseon или подключение к инструментам мониторинга и анализа. Также возможно подключение к системам программного обеспечения сторонних производителей к нашим интерфейсам на основании стандарта OPC UA.

12. Интегрированная выверка
В ходе вырубки листов на заготовку передаются напряжения сжатия и растяжения, которые могут стать причиной деформации листа. Функция станка «Интегрированная выверка» и соответствующий инструмент позволяют корректировать неровности непосредственно в процессе вырубки.

13. Защитное стекло
Защитное стекло снижает износ линз, оптимально защищая канал хода луча от загрязнений. Специальное покрытие и максимальная чистота стекла гарантируют наилучшие результаты резки.

14. Обработка больших форматов
TruMatic 6000 fiber поставляется в исполнениях различных типоразмеров. Исполнение большого формата позволяет обрабатывать детали в рабочей зоне до 3050 x 1150 мм. Это обеспечивает обработку особо больших деталей, а также деталей более сложной геометрии.

15. MobileControl App
Мобильное приложение TRUMPF MobileControl App обеспечивает простое и универсальное управление станками и их контроль, так как это приложение переносит поверхность стандартного пульта управления на сенсорный экран вашего планшета. Это позволяет контролировать станок и управлять им не только со стационарного пульта управления, но и другими способами.
