3D-сканер ScanLine StaticScan-5M Plus

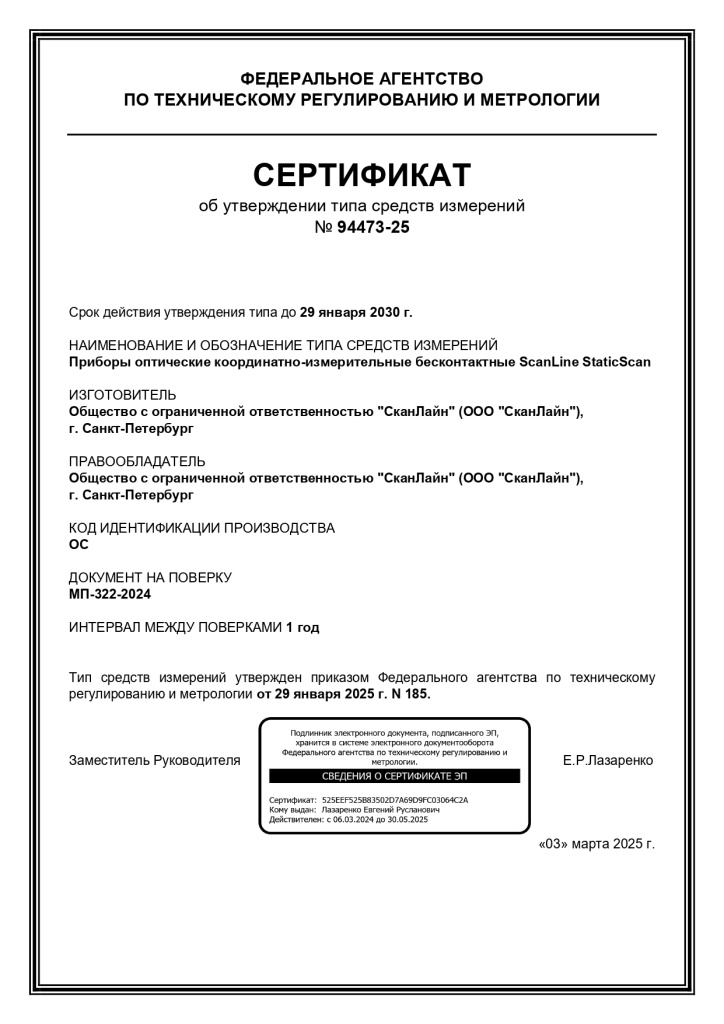

3D-сканер, утвержденный Федеральным агентством по техническому регулированию и метрологии как тип средства измерения.

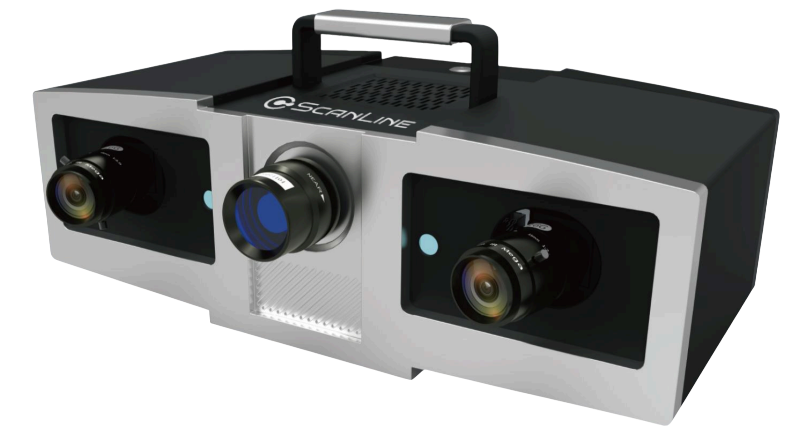

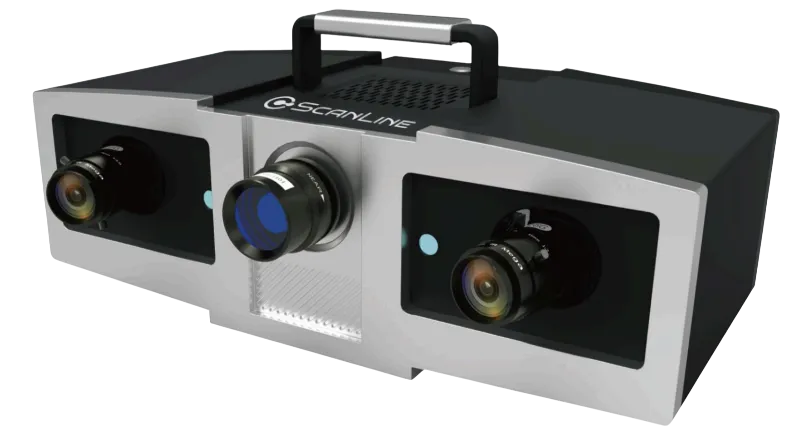

StaticScan-5M Plus — высокоточный 3D-сканер метрологического класса с синим структурированным подсветом, использующий узкополосный источник синего света для снижения шумов. В зависимости от размера объекта, используется один из трех комплектов промышленных объективов высокого разрешения, что позволяет устройству легко адаптироваться к конкретной задаче сканирования. Модель 5M Plus широко применяется в реверс-инжиниринге и контроле качества.

Особенности:

Функция модуля интеграции в один клик

В систему интегрирован модуль автоматического выравнивания маркеров «в один клик» и модуль глобального контроля отклонений GREC, что эффективно снижает ошибки выравнивания и позволяет получать качественные данные с высокой точностью.

Высокая точность метрологического класса

Точность одного снимка может достигать 0,005 мм; сканер оснащен алгоритмом минимизации влияния вибраций окружающей среды, что эффективно обеспечивает высокую точность и качество данных.

Функция HDR

Функция HDR помогает сканировать высококонтрастные модели, такие как черно-белые объекты, для получения более полных данных.

Многократный диапазон сканирования

Система поддерживает различные диапазоны сканирования, путем смены комплектов объективов, что обеспечивает наилучшие результаты сканирования.

Высокое разрешение

Для получения высокоточных данных используются три комплекта 5-мегапиксельных объективов высокого разрешения и 1080P проектор.

Рабочий процесс со сторонними программами

Процесс 3D-контроля

Поддержка различных форматов 3D-моделей, используемых в качестве эталона, и 3D-моделей, полученных в результате 3D сканирования, для дальнейшего проведения контроля геометрии и построения отчетов в специализированном ПО.

2. Совмещение

Выравнивание по системе опорных точек (RPS) и функция совмещения базиса обеспечивают высокоточное автоматическое выравнивание, что обеспечивает точность при анализе отклонений. Используйте несколько способов анализа отклонений для отработки различных сценариев.

3. Оценка измерений

Софт поддерживает как размеры с допуском ASMEY14.5GD&T, так и геометрические значения. Программное обеспечение также может автоматически рассчитать отклонение между эталонным и фактическим значением и получить точный результат расчета.

4. Создание отчетов

Автоматическое создание отчетов контроля на основе предопределенных шаблонов. Быстрый экспорт аналитических изображений и результатов расчетов, что повышает эффективность контроля.

Процесс обратного проектирования

1. Обработка данных

Методы обработки данных, такие как выравнивание, оптимизация, объединение, заполнение отверстий, упрощение и сглаживание, позволяют получить высококачественные полигональные модели.

2. Извлечение особенностей

Автоматически классифицирует сетку по геометрическим областям разного цвета на основе кривизны и особенностей данных сканирования, извлекает параметры конструкции и автоматически создает профили эскиза.

3. Оптимизация сетки

Алгоритмы подгонки на основе сетки формируют поверхности NURBS, что позволяет быстро создавать трехмерные тела свободной формы из свободных форм сетки.

4. Конвертация САПР

Создание элементов САПР на основе отсканированных данных; гибридное, твердотельное и поверхностное моделирование различных типов деталей обеспечивают точность получаемых моделей.
