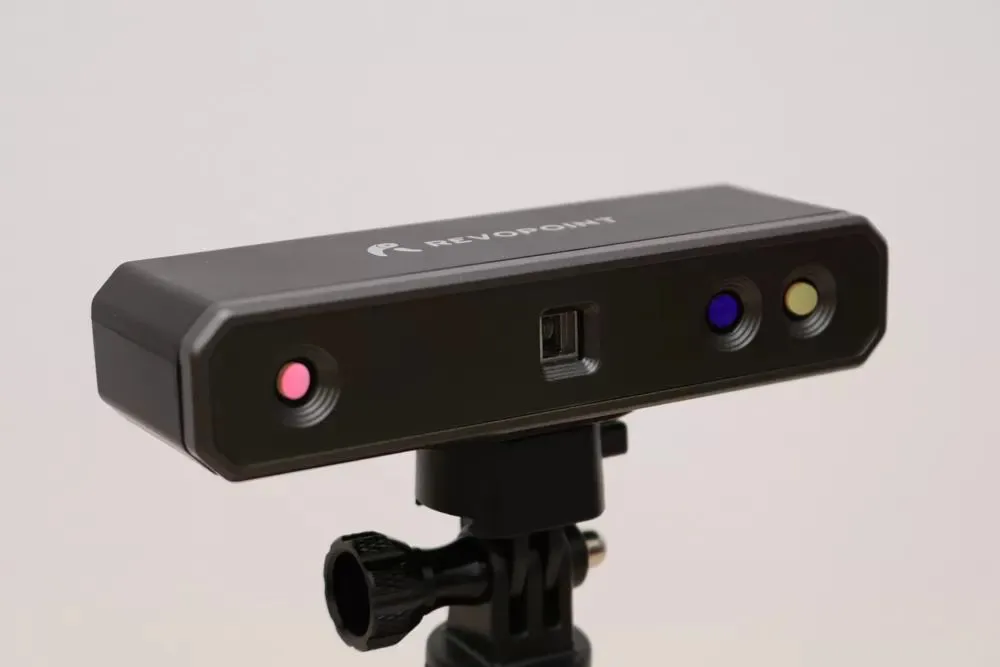

3D-сканер Revopoint Mini: малый размер и высокое разрешение

Технические характеристики:

• Технология: синий свет с двумя камерами
• Точность: до 0,02 мм
• Скорость сканирования: до 10 кадров в секунду
• Минимальный объем сканирования: 10 мм x 10 мм x 10 мм
• Подключение: USB, WiFi
• Выходной формат: STL, PLY, OBJ (с текстурой)
• Габариты: 120 мм x 38,5 мм x 25 мм

Revopoint позиционирует Mini как сканер, способный создавать готовые к печати модели, чего можно достичь с помощью программного обеспечения Revo Scan 5. В отличие от других сканеров с технологией структурированного подсвета, которые стоят несколько тысяч долларов, Revopoint Mini является доступным вариантом для потребителей, заинтересованных в том, чтобы вывести 3D-сканирование на новый уровень.

Комплектация

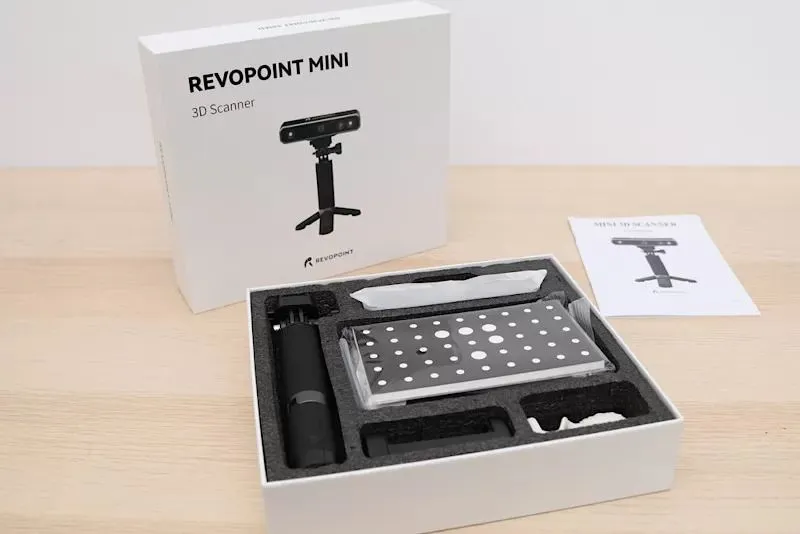

Стандартный пакет Revopoint Mini включает в себя сканер, штатив, миниатюрный поворотный стол с предварительно наложенными маркерами, калибровочную пластину, маркеры, тестовую модель, черный пластиковый фоновый брезент, USB-кабели с адаптером USB-C, а также держатель телефона и телефонный кабель. Для сканирования не требуется никаких других аксессуаров: просто загрузите программное обеспечение и Mini готов к работе. Расширенная комплектация отличается поворотным столом, способным наклонять деталь.

Revopoint делает основной акцент Mini именно в сканировании небольших моделей, для чего идеально подходит миниатюрный поворотный стол. Кроме того, черный брезент может блокировать загруженный фон, чтобы сканер не мог захватывать элементы в фоновом режиме во время сканирования.

Сканирование тестовой модели

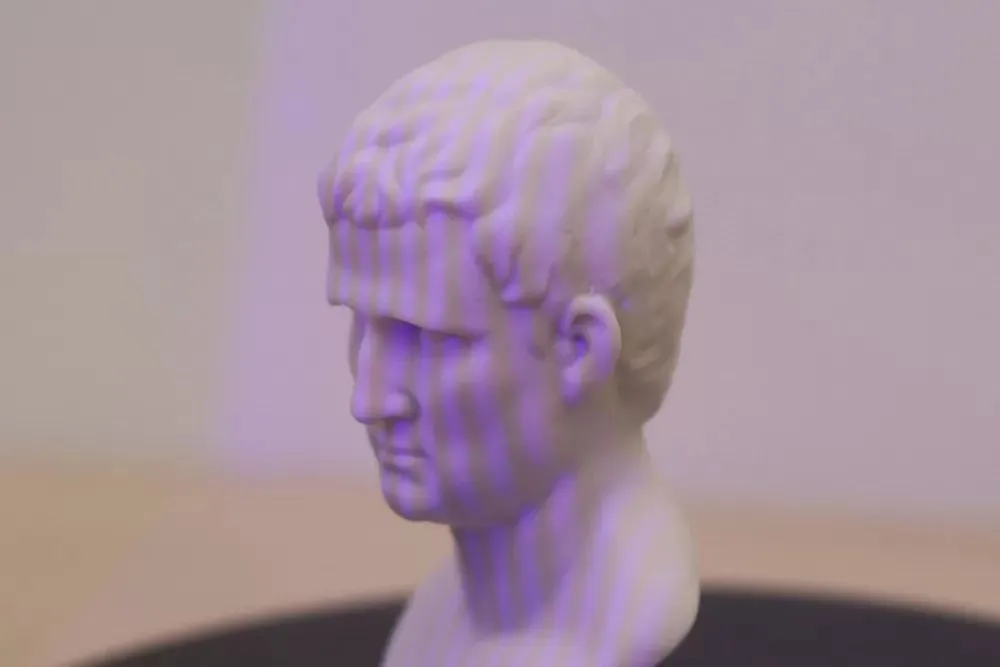

Revopoint Mini - это 3D-сканер с технологией структурированного подсвета, который проецирует источник света на объект и измеряет искажения в узоре для определения геометрии модели. 3D-сканирование - это настоящее искусство, поскольку некоторые объекты гораздо сложнее сканировать, чем другие. Блестящие и отражающие поверхности трудно запечатлеть, а темные цвета и пустоты могут быть смешаны в программном обеспечении. Чтобы обеспечить успешное тестовое сканирование пользователям, Revopoint включает в комплектацию Mini керамический бюст с матовым белым покрытием. Эта асимметричная модель идеально подходит для сканирования, а небольшой размер бюста означает, что он легко помещается на поворотном столе.

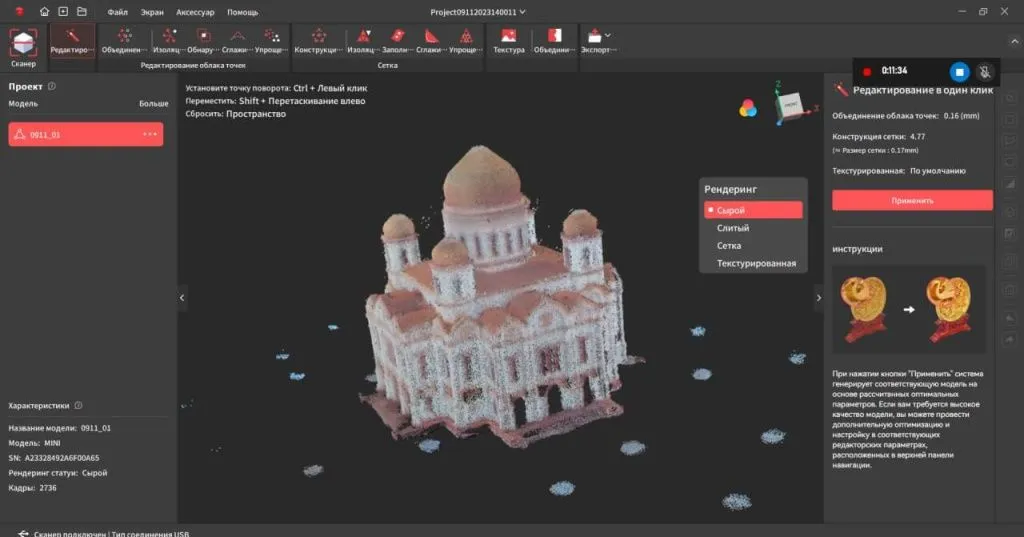

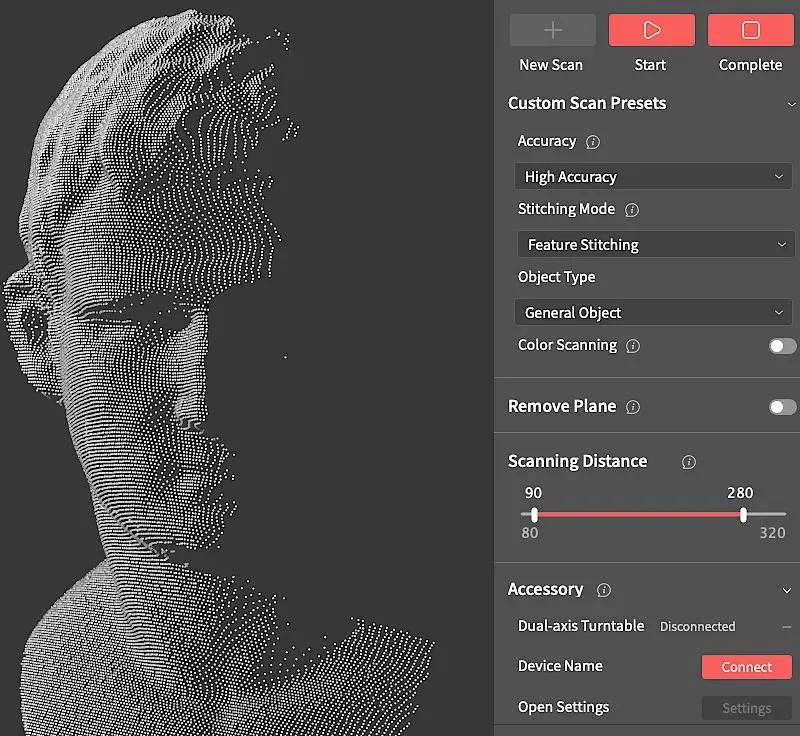

Revopoint Mini обладает режимом высокой точности, создающим плотное облако точек, которое можно легко совместить с другими для объединения сканов одного объекта между собой. Одной из особенностей Revo Scan 5 является возможность выполнять несколько сканирований одной и той же модели и выравнивать их вместе, чтобы создать сетку. Использование данного рабочего процесса привело к сканированию прилагаемой демонстрационной модели без отверстий, а также к гладкой и детализированной поверхности.

Сканирование детализированных моделей

Одной из ключевых особенностей Revopoint Mini является возможность сканирования небольших и детализированных моделей, что не под силу многим сканерам. Рекламируемая точность 0,02 мм (или 20 микрон) впечатляет, давайте проверим, насколько хорошо она будет работать на модели с хорошей детализацией. Эта модель храма с детальной геометрией выглядит как непростая задача.

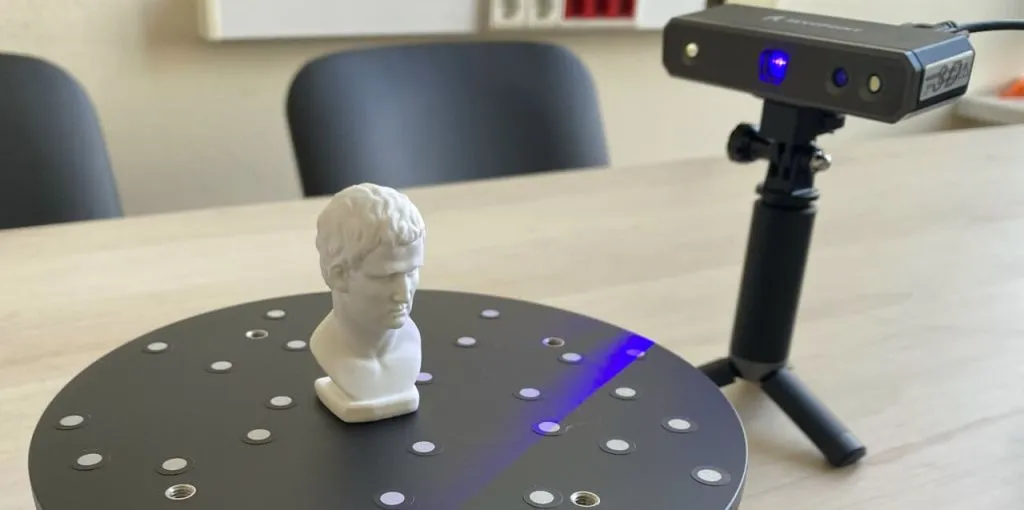

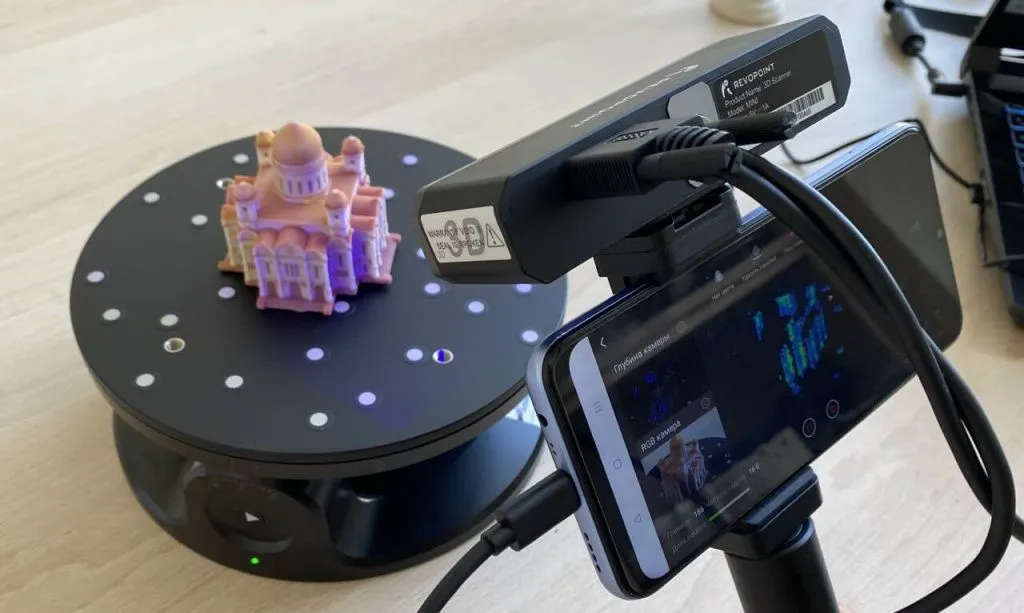

При сканировании мы использовали поворотный стол для более объемного захвата геометрии модели.

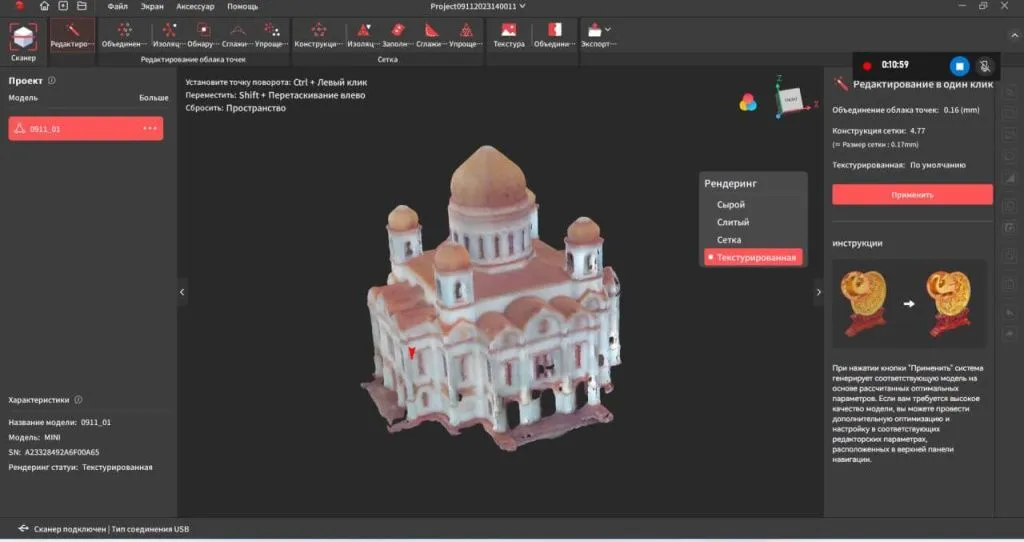

Мы создали несколько сканов храма, выбрали те, которые запечатлели больше всего деталей, и оптимизировали их облака точек. После того, как облака точек были очищены, мы выровняли сканы, прежде чем объединить модель. Окончательный результат получился весьма детализированным.

Калибровка Revopoint Mini

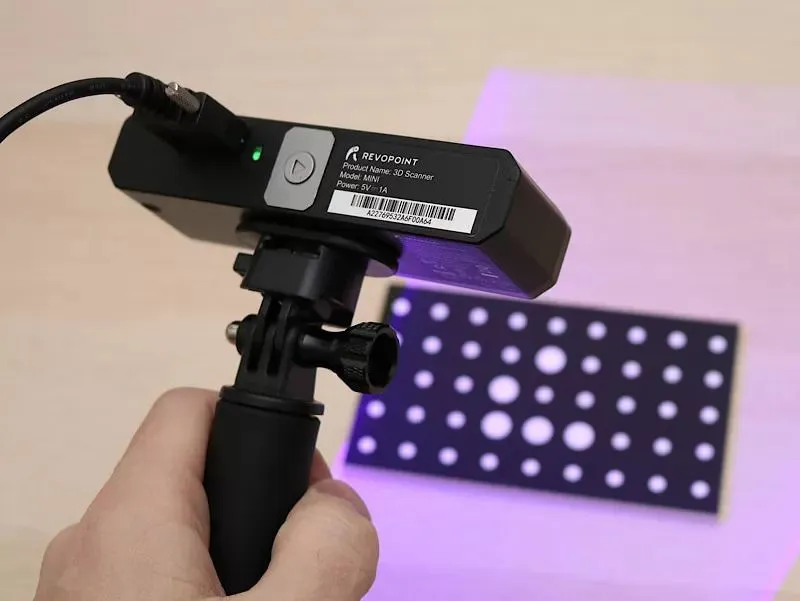

Revopoint Mini включает в себя пластину, которую можно использовать для калибровки камеры на сканере. Процесс калибровки включает в себя перемещение сканера в различные положения над пластиной при сохранении заданного расстояния и занимает около 10 минут. Revopoint рекомендует калибровать сканер только если поверхность 3D-модели выглядит очень шероховатой или зернистой.

Сканирование для дальнейшей 3D-печати

3D-сканирование часто используется пользователями для дальнейшего процесса 3D-печати изделия. Revo Scan 5 может экспортировать файлы .stl, которые можно использовать для этой цели. Встроенные инструменты редактирования сетки уменьшают количество внешних инструментов, необходимых для создания готовой к печати модели.

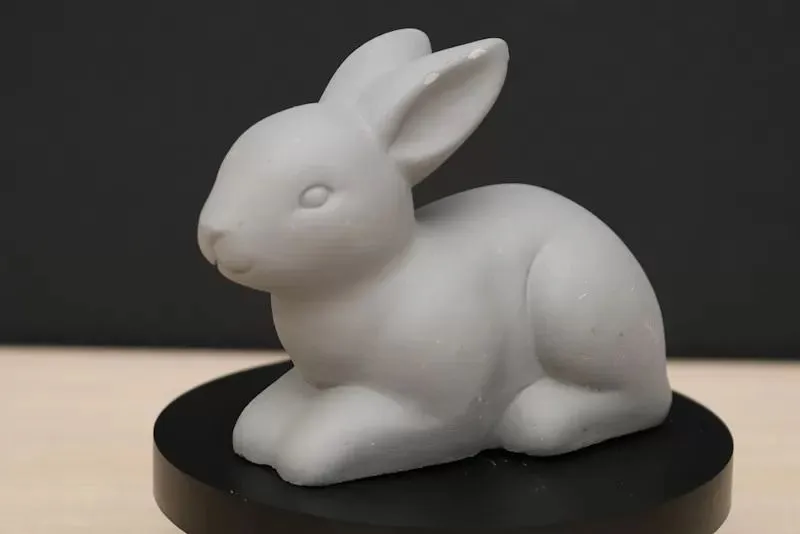

Чтобы проверить этот рабочий процесс, мы использовали керамическую модель кролика, которая имела идеальную геометрию для FDM-печати, включая плоское основание, ограниченные свесы и отсутствие небольших деталей. Мы провели три сканирования: по одному вертикальному и по одному с каждой стороны модели. Используя встроенные инструменты редактирования в Revo Scan 5, была проведена очистка всех трех сканирований и их выравнивание. Это привело к очень плотному облаку точек, которое не очень хорошо подходит для 3D-печати.

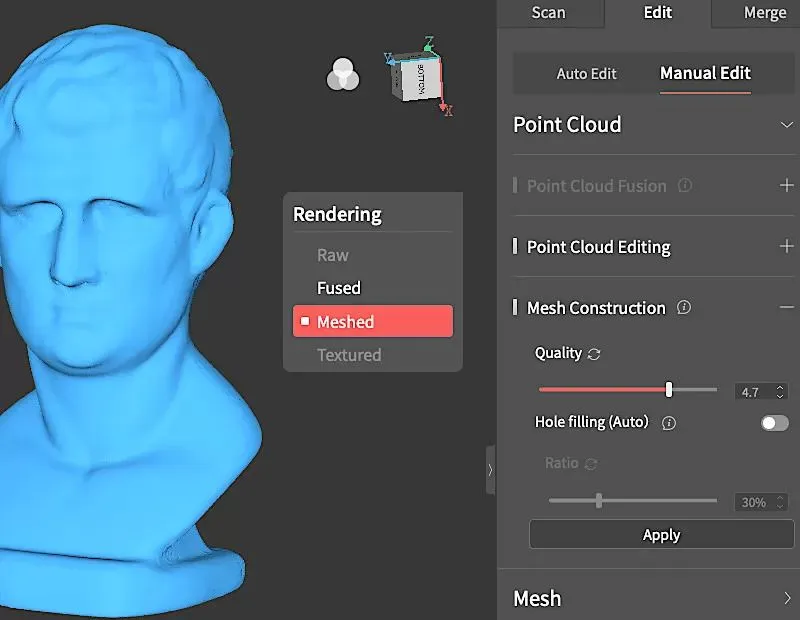

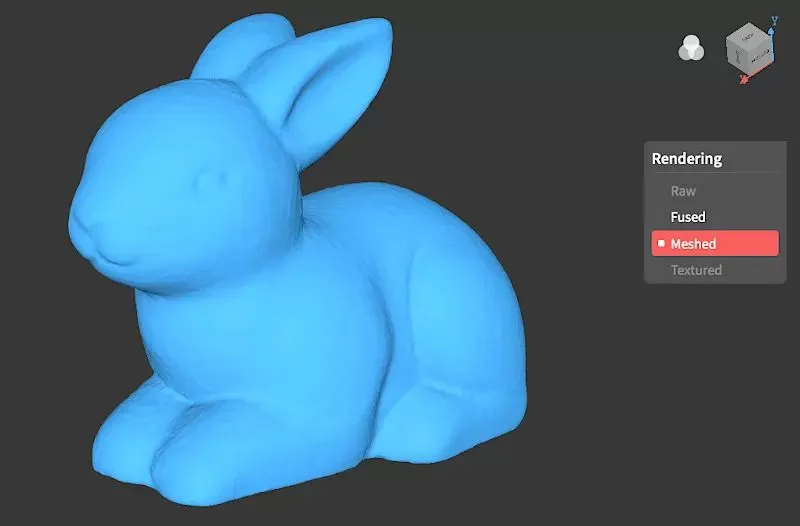

Чтобы создать модель для 3D-печати, необходимо понизить плотность сетки для уменьшения веса итогового файла. Поскольку это сканирование было сделано в режиме «Высокое качество», плотное облако точек необходимо упростить и сгладить с помощью инструментов редактирования. После того, как облако точек будет уменьшено (либо понижена его плотность), модель можно создать и подготовить к 3D-печати. Ориентация модели «как при сканировании», поэтому ее необходимо повернуть перед печатью. Кроме того, нижняя часть не совсем плоская, и ее необходимо обрезать, чтобы получить ровную основу для печати.

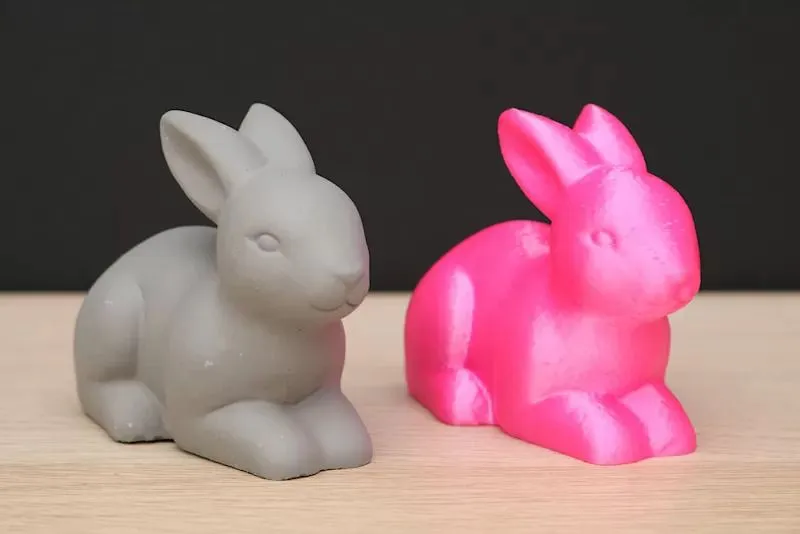

При печати оказалось, что детализация вокруг рта и ног четкая и определенная, а общий масштаб модели аналогичен оригиналу. Печатная модель имеет некоторую незначительную грань, где облако точек было уменьшено без сглаживания, но это можно решить, добавив дополнительный шаг в рабочий процесс Revo Scan 5.

Плюсы и минусы сканера

Можно сказать, что реальным преимуществом Mini является способность точно захватывать геометрию, но текстура и цвет оставляют желать лучшего. Хотя возможность непосредственно редактировать и манипулировать данными облака точек в Revo Scan 5 впечатляет.

Revopoint также позиционирует Mini как сканер, способный создавать готовые к печати модели, чего можно достичь с помощью программного обеспечения Revo Scan 5. В отличие от других сканеров с технологией структурированного подсвета, которые стоят несколько тысяч долларов, Revopoint Mini является доступным вариантом, который можно приобрести от 69 000 рублей.

Хороший вариант оборудования для ювелирных изделий, сувенирной продукции (размерами до 50мм) или образовательных учреждений.

Плюсы:

• Низкая стоимость по сравнению с другими сканерами синего света
• Режим "Высокое качество" создает высокоплотное облако точек для небольших и сложных моделей
• Программное обеспечение Revo Scan 5 предлагает инструменты захвата сканирования и редактирования сетки в одном рабочем процессе

Минусы:

• Отслеживание и калибровка могут быть затруднены на вращающемся поворотном столе
• Цветовая текстура не имеет четкости и выглядит непрофессионально
• Утомительный и плохо структурированный процесс калибровки
