Дефекты пластика — это видимые или скрытые нарушения целостности, структуры или внешнего вида изделия.
Содержание
- Классификация и визуальная диагностика дефектов пластика
- Причины возникновения дефектов
- Конструктивные особенности изделия и формы
- Методы диагностики и контроля качества
- Эффективные методы устранения дефектов
- Частые ошибки при работе с дефектами при литье и как их избежать
- Заключение
Они могут возникнуть даже при соблюдении технологических регламентов, поскольку переработка полимеров — сложный процесс и результат зависит от множества факторов: качества сырья, настройки оборудования и условий литья. Малейшее отклонение в любом из этих звеньев приводит к браку.
Критичность дефектов зависит от сферы применения пластиковых деталей. Например, в автомобилестроении отклонения могут повлиять на безопасность узлов и механизмов. В медицине — поставить под угрозу стерильность и биосовместимость изделий. В электронике — нарушить изоляционные свойства и привести к отказам оборудования.
Классификация и визуальная диагностика дефектов пластика
Прежде чем искать причину, нужно научиться классифицировать дефекты. В литье пластмасс их делят на 3 группы:
- Поверхностные дефекты видны или ощущаются при тактильном контроле. Это свили, риски, матовость, разнооттеночность, серебристые полосы, темные пятна, посторонние включения и другие следы на отливке.
- Внутренние дефекты могут быть незаметными, но именно они чаще всего приводят к разрушению детали под нагрузкой. К ним относят пустоты, пузыри, трещины, остаточные напряжения.
- Геометрические дефекты связаны с отклонением формы и размеров от чертежа. Например, это коробление и недолив.
Чтобы было проще ориентироваться, мы свели в таблице основные виды дефектов, их внешние признаки и вероятные причины.
| Дефект | Признаки | Вероятная причина |
| Свили | Полосы или волнообразные линии на поверхности, обычно у литника или в местах изменения толщины стенки | Слишком низкая температура расплава |
| Утяжины | Впадины на поверхности в зонах локальных утолщений (например, за ребрами жесткости) | Неравностенная конструкция |
| Облой (Грат) | Тонкий слой пластика по линии разъема формы | Превышена доза впрыска или недостаточно усилие смыкания формы |
| Пустоты | Воздушные включения внутри изделия | Воздух, не успевший выйти при заполнении |
| Трещины | Разрывы на поверхности (могут появляться сразу после съема или через время) | Высокие остаточные напряжения, острые внутренние углы |
| Расслоение | Материал отслаивается слоями | Несовместимость компонентов или загрязнение посторонними полимерами |
| Коробление | Искривление детали, нарушение плоскостности | Неравномерное охлаждение, недостаточная выдержка |
| Недолив | Деталь сформована не полностью, далеко удаленные от литника элементы | Не хватает температуры, давления, скорости впрыска или объема материала |
Причины возникновения дефектов
Чтобы устранять проблемы или избежать их, важно понимать первопричины. Они складываются из материальных, технологических и конструкторско-инструментальных факторов.
Ошибки в выборе и подготовке материала
Качество сырья — фундамент бездефектного производства. Чаще всего сбой происходит еще до плавления гранул.
Первое, на что смотрят специалисты — соответствие марки полимера задаче. Если материал не подходит по вязкости, термостойкости или упругости, идеального результата не добиться. Слишком текучий даст облой, потому что будет проникать в микрощели, а недостаточно текучий — недоливы, так как не сможет заполнить тонкие сечения.
Многие пластики гигроскопичны: полиамиды, поликарбонат, ПЭТ впитывают влагу из воздуха. Если не просушить сырье в специальной сушилке, вода при нагреве превратится в пар, из-за чего в структуре появятся пузырьки.
К этой же группе относят загрязнения. Пыль, металлические частицы, остатки предыдущих партий приводят к появлению темных пятен, пригаров и локальных трещин. Смешение разных марок или несовместимых пластмасс часто ведет к расслоению материала.
Важно точно дозировать добавки. Избыток или недостаток красителей дает неравномерный цвет и разводы. Некорректная дозировка модификаторов снижает прочность и провоцирует неравномерную усадку.
Нарушения технологического режима
Если нарушить режимы переработки, то даже из идеального сырья получится брак. Основные параметры должны быть сбалансированы с учетом свойств материала и геометрии изделия.
Температурный режим — основа. Если расплавленный полимер слишком холодный, он течет медленно, появляются свили, недоливы и линии спая. При перегреве образуются темные следы деструкции, пригары и подтеки. Неравномерный нагрев формы ведет к короблению и утяжинам.
Скорость подачи тоже влияет на результат: слишком быстрый поток дает пузыри и разрывы, слишком медленный — спаи и нечеткую поверхность. Время выдержки и охлаждения определяет стабильность геометрии. Если материал охлаждался недостаточно, деталь деформируется после извлечения, в ней накапливаются остаточные напряжения.
Отдельный момент — стабильность подачи расплава. Непостоянная дозировка ведет к неравномерной усадке и впадинам.
Конструктивные особенности изделия и формы
Иногда брак заложен еще на этапе проектирования. Ошибки в геометрии формы увеличивают риск дефектов.
Ошибки в конструкции изделия
Самая частая проблема — неравномерная толщина стенок. В тонких местах полимер застывает быстрее, в толстых медленнее. Из-за разницы усадки возникают утяжины на поверхности и коробление детали.
Из-за максимального напряжения в острых углах материал подвержен чрезмерным нагрузкам при усадке и охлаждении. Здесь могут появиться трещины сразу после извлечения из формы или спустя время.
Недостаточные уклоны тоже создают проблемы. Деталь трудно извлечь из формы, она задирается, деформируется, на поверхности остаются царапины.
Просчеты в литниковой системе
От литников зависит, как пластик попадает в полость формы. Расположение впусков влияет на результат. Если полимер входит в форму не там, где нужно, потоки встречаются в неподходящем месте — получаются линии спая. В этих зонах прочность всегда ниже, а если туда попадает воздух, то появятся пузыри. Размер впусков тоже важен. Если они слишком маленькие, материал будет поступать с трудом, создастся избыточное давление. Из-за слишком больших размеров сложнее контролировать заполнение.
Качество изготовления оснастки
Даже идеально спроектированная форма может дать брак, если сделана небрежно. Из-за плохой полировки деталь может прилипнуть и повредиться при съеме. Если есть зазоры, то образуется облой.
Методы диагностики и контроля качества
В производстве пластиковых изделий используют линейку методов — от визуального осмотра до спектрального анализа. Выбор зависит от задач и доступного оборудования.
Органолептические методы
Самый быстрый и доступный способ проверить качество — задействовать органы чувств. Опытный технолог способен заметить многое без приборов.
Визуальный осмотр позволяет выявить поверхностные дефекты: свили, царапины, разнооттеночность, темные пятна, серебристые полосы, недоливы и облой. Здесь важны хорошее освещение и эталонный образец для сравнения. Тактильный контроль дополняет зрение. Проведя пальцем по поверхности, можно почувствовать впадины, риски или ступеньки в местах смыкания формы. К органолептике относят и проверку на слух. При простукивании отливка с внутренними пустотами или трещинами звук будет глуше, чем у целого изделия. Часто детали проверяют на выходе, чтобы сразу отсеять брак.
Инструментальные методы
Когда нужно не просто зафиксировать брак, а измерить его параметры, подключают приборы:

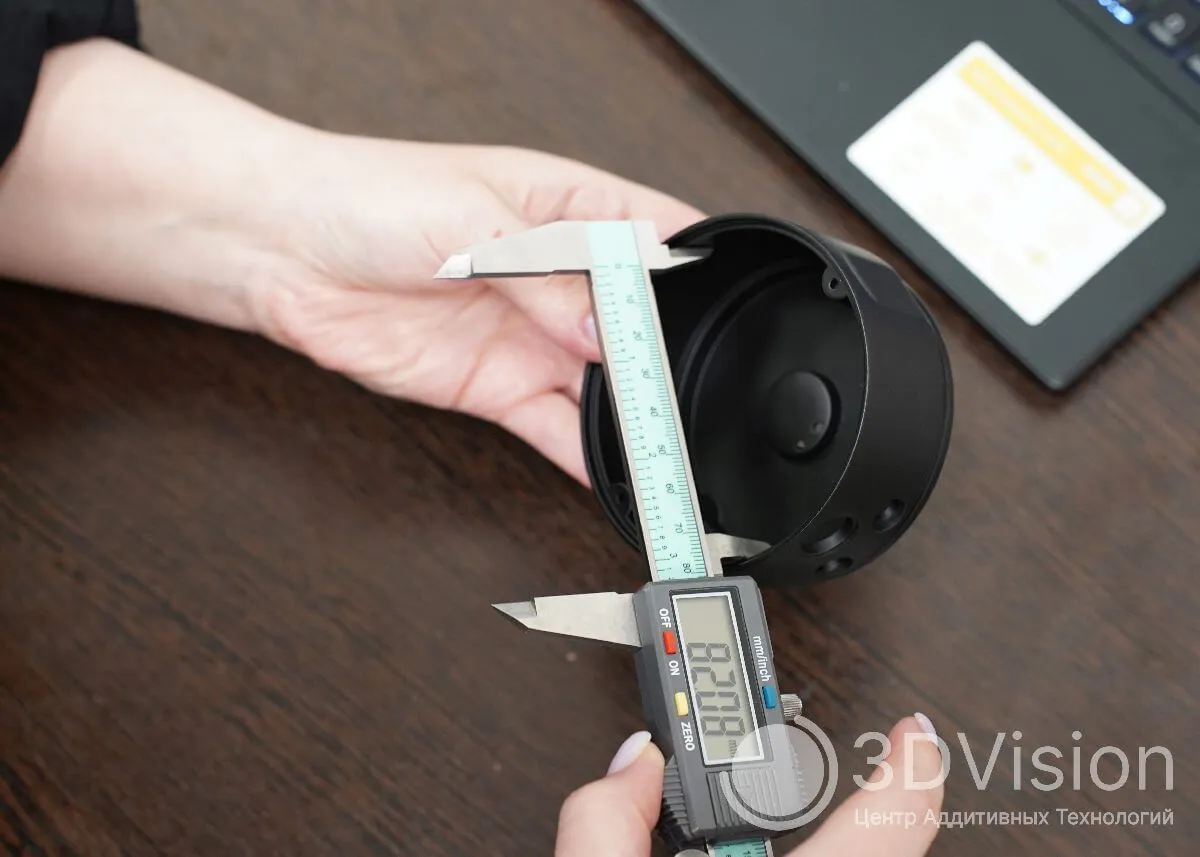

- Измерение геометрии. С помощью штангенциркулей, микрометров, координатно-измерительных машин проверяют, соответствует ли деталь чертежу. Особенно важно контролировать посадочные размеры и места сопряжений.
- Микроскопия. Помогает рассмотреть то, что не видно невооруженным глазом. С помощью лупы или микроскопа изучают поверхность, линии спая, микротрещины.
- Испытания на прочность. Дают информацию о механических свойствах. Детали испытывают на растяжение, сжатие, изгиб или ударную вязкость — образец не должен разрушиться раньше расчетной нагрузки.
- Анализ остаточных напряжений. Показывает, насколько стабильно изделие сохранит форму и прочность после изготовления. Высокие внутренние напряжения опасны тем, что деталь может разрушиться без видимой внешней причины — спустя несколько часов, дней или недель. Для их обнаружения у прозрачных предметов используют полярископы, у непрозрачных — послойное удаление материала.
- Весовой контроль. Простой, но информативный способ следить за стабильностью процесса. Регулярное взвешивание деталей из одной партии быстро выявляет разброс: если масса изделий постоянно меняется от цикла к циклу, значит, нестабильна дозировка материала или меняются его свойства.
- Спектральный анализ. Применяют, когда есть подозрение, что проблема — в сырье. Метод точно определяет химический состав полимера, обнаруживает посторонние примеси или подтверждает, что в бункер загрузили именно ту марку, которая нужна. Для силиконов и других эластомеров чаще всего используют ИК-спектроскопию и термогравиметрический анализ — они показывают, соответствует ли пластик паспортным данным и не начал ли он разлагаться при переработке.
Выбор конкретного способа зависит от характера дефекта и требуемой глубины исследования. Где-то достаточно визуального осмотра, а иногда не обойтись без спектрального анализа.
Эффективные методы устранения дефектов
Оперативные методы — изменить температуру, скорректировать давление, увеличить выдержку. Системные решения (доработка конструкции, изменение подхода к подготовке сырья, корректировка литниковой системы) требуют времени, но дают точный результат.
Иногда единственный способ избавиться от дефекта литья — вернуться к чертежам. Важны равномерные толщины стенок, скругленные углы вместо острых, достаточные уклоны, правильное расположение мест ввода материала. Соблюдение этих принципов на этапе проектирования обходится гораздо дешевле переделки готовой оснастки.
Частые ошибки при работе с дефектами при литье и как их избежать
| Ошибочное действие | К чему приводит | Как избежать |
| Изменять параметры процесса хаотично | Потеря времени, перерасход материала, нестабильность результатов | Менять один параметр за раз и фиксировать результаты |
| Считать основной причиной брака некачественное сырье | Упускаются реальные факторы — технологические или конструкторские. Замена материала не решает проблему | Проверять все три группы факторов: сырье, процесс, оснастку |
| Пренебрегать режимами сушки | Появляются поверхностные дефекты, снижается прочность, возможна деструкция полимера | Соблюдать режимы сушки согласно рекомендациям производителя |
Заключение
Дефекты при производстве пластиковых изделий неизбежны, но к ним не нужно относиться как к случайности. Брак становится управляемым процессом, если он перестает быть неожиданностью, поскольку причины известны, закономерности изучены.
Качество складывается из трех составляющих: сырье, технологический процесс и конструкция оснастки. Только анализируя все факторы в комплексе, можно найти первопричину дефекта и устранить ее окончательно.
Экономическая выгода от снижения брака очевидна: сэкономленные материалы, сокращение простоев, меньше переработок. Но главное преимущество — предсказуемое производство, доверие заказчиков и возможность браться за более сложные заказы.
