VoxelDance Additive v5.0 обеспечивает полный цикл подготовки моделей: от импорта и исправления геометрии до оптимальной компоновки на платформе, слайсинга и генерации управляющих программ для принтера. В этой статье мы рассмотрим ключевые изменения в модулях Manufacturing (Производство), включая блоки Interface & Rendering (Интерфейс и рендеринг), Dental (Стоматология), 3D Nesting (3D Нестинг), а также другие улучшения.

Основные изменения

Цель последнего обновления — улучшение интерфейса, ускорение работы с большими 3D-моделями и повышение точности подготовки данных.

Ключевые улучшения

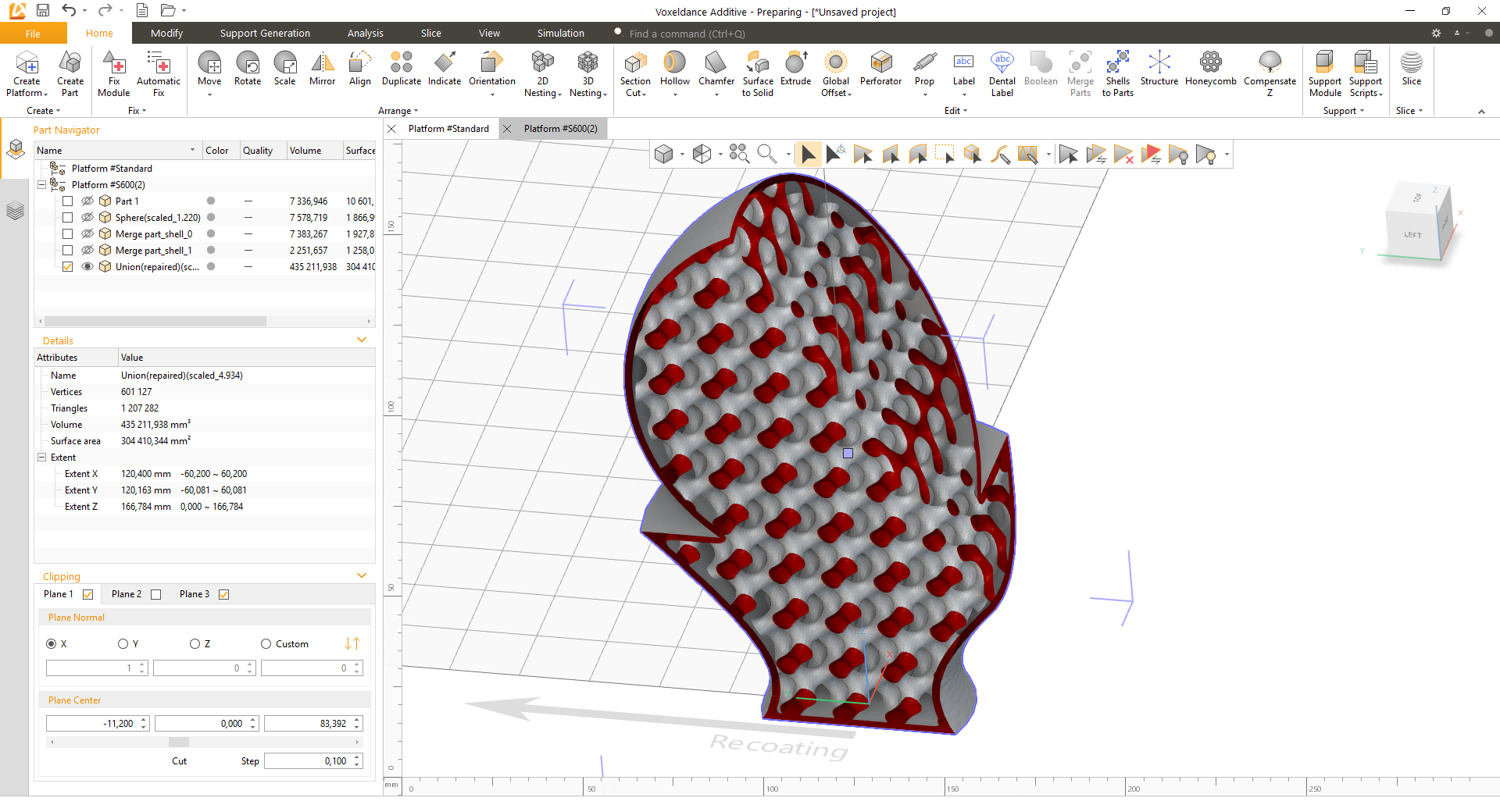

Новый вид интерфейса

Обновленный дизайн  с минималистичной панелью управления.

• Сокращение когнитивной нагрузки для пользователей.

• Быстрое нахождение нужных инструментов для корректировки и исправления моделей.

Обновленный рендеринг сцены

• Высокая детализация и реалистичное отображение моделей в реальном времени.

• Улучшенная производительность отображения для крупных сборок.

• Реалистичное отображение поверхности изделия позволяет оценить расположение в камере до начала печати.

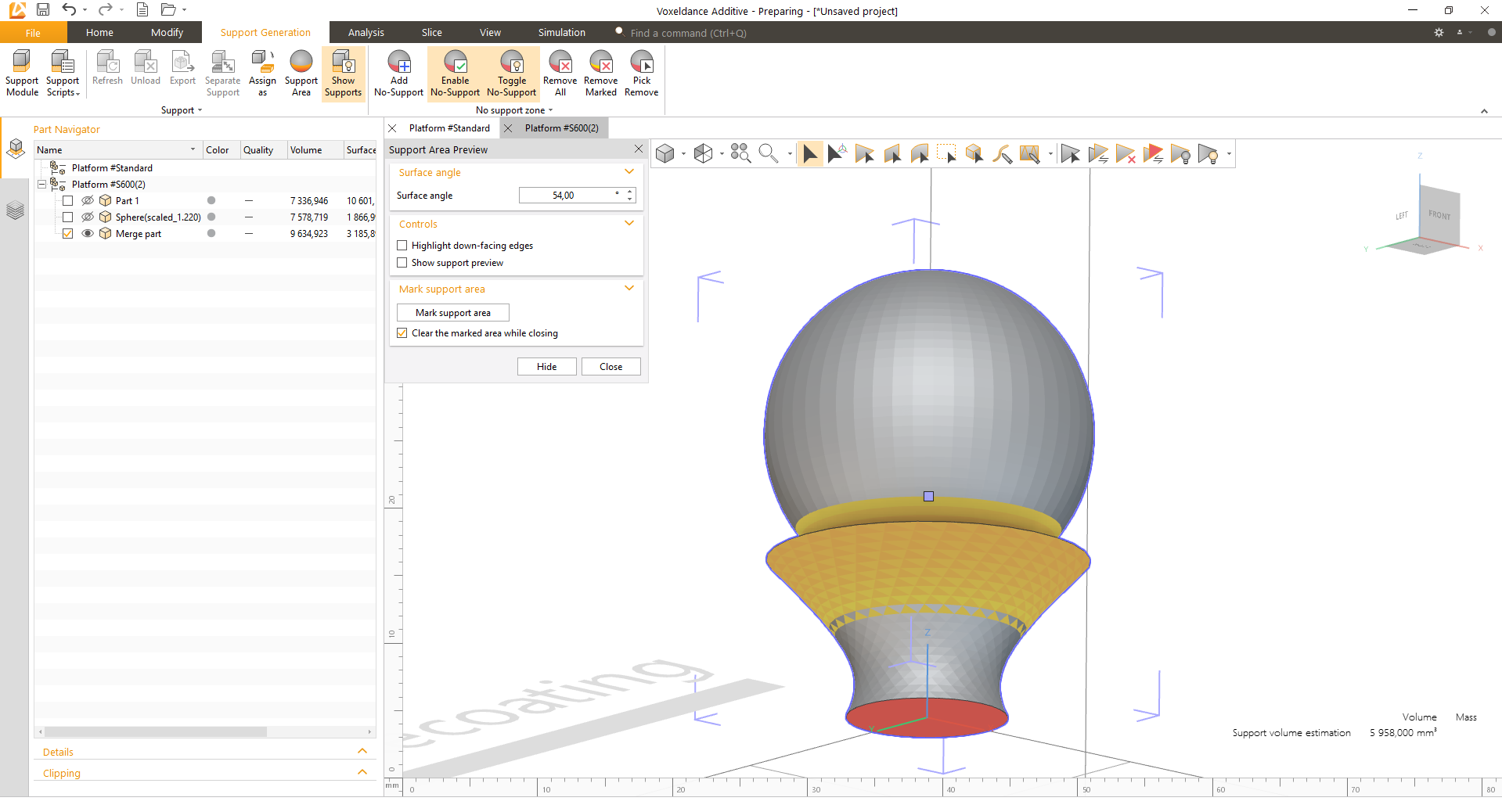

Обновленная система маркировки

• Ясное выделение областей, которым требуются опорные структуры.

• Маркировка технологически важных точек и зоны соединений.

• Улучшенная система маркировки обеспечивает повышение точности контроля качества на этапе подготовки.

Выгода для пользователя:

• Сокращение времени на подготовку данных: новый интерфейс и рендеринг ускоряют поиск и исправление ошибок.

• Снижение затрат на исправление брака: дефекты выявляются на раннем этапе.

• Повышение производительности команды: эргономика интерфейса облегчает работу операторов и ускоряет обучение новых сотрудников.

Модуль Dental — автоматизация стоматологических процессов

Модуль Dental получает особое внимание, так как цифровая стоматология предъявляет повышенные требования к точности и автоматизации.

Новые функции

1. RPD Flip (Автоповорот бюгельных протезов)

• Позволяет автоматически определить ориентацию зубных протезов для печати.

• Обеспечивает минимальное количество поддержек и равномерное распределение нагрузки.

• Позволяет сократить время подготовки и уменьшить количество ошибок на этапе печати.

2. One Click (Подготовка в один клик)

• Полностью автоматическая подготовка партии моделей с учетом всех технологических требований.

• Генерация поддержек, определение зоны печати и оптимизация ориентации.

• Позволяет сократить рутинные операции на 70–80%.

3. Sorting and Tilting (Сортировка и наклон)

• Автоматическая сортировка моделей по размеру и форме для эффективного размещения на платформе.

• Возможность наклона моделей для минимизации поддержек и улучшения качества поверхности.

• Обеспечивает сокращение расхода материала и времени постобработки.

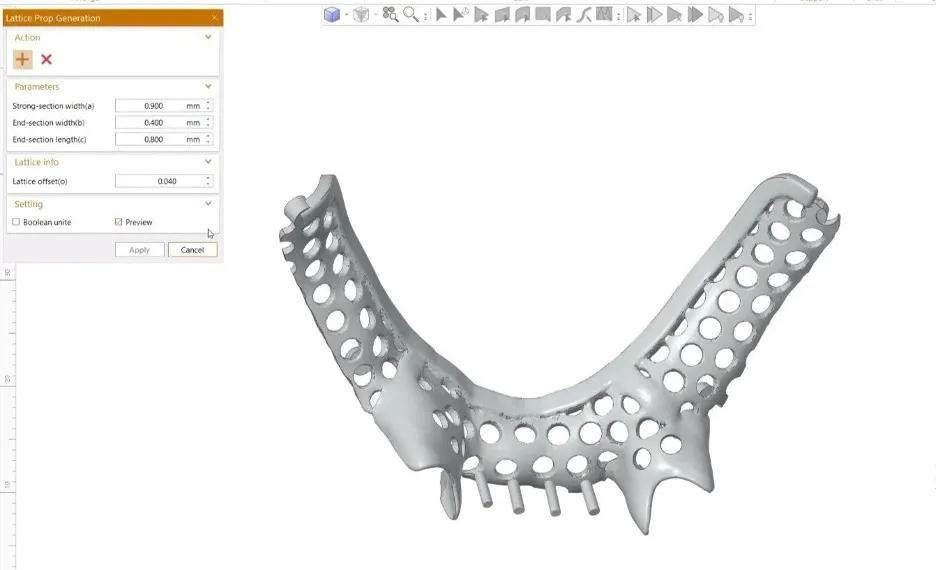

4. Lattice Pillar (Решетчатые опоры)

• Автоматическое добавление опор для укрепления сложных зубных протезов.

• Поддержка точечного изменения плотности опор, чтобы сохранить функциональные поверхности.

• Позволяет уменьшить деформации, повысить точность и надежность изделий.

5. Cut & Seal (Обрезка и герметизация)

• Позволяет корректировать края модели и герметизировать ее полости.

• Поддержка точной настройки толщины стенок и отверстий для удаления материала.

• Снижение процента брака и увеличение скорости обработки партий.

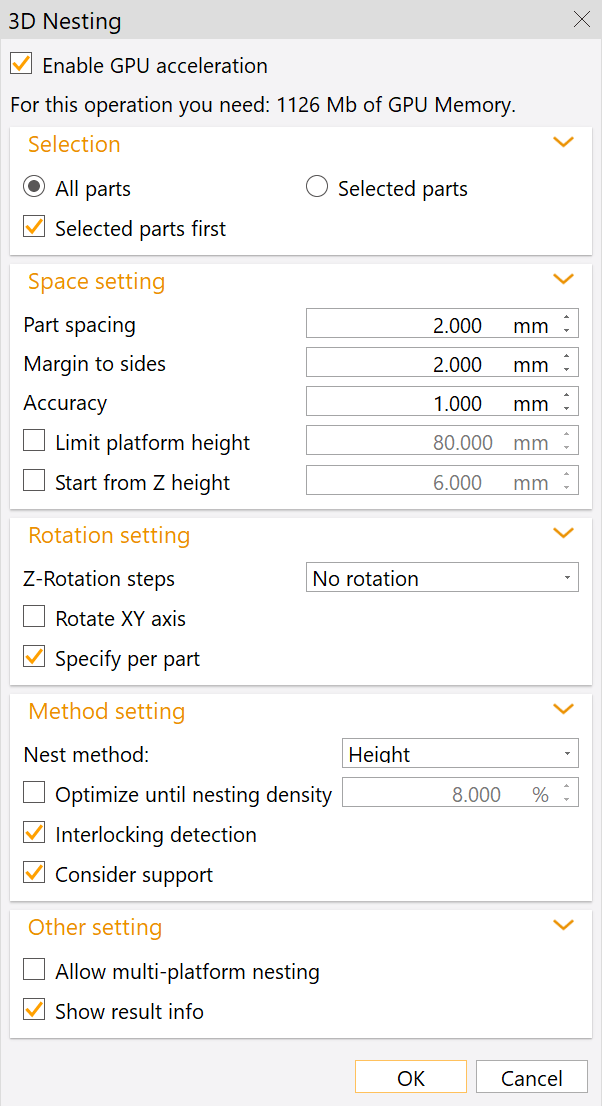

Модуль 3D Nesting — более эффективное использование рабочего объема

Нестинг — автоматическое размещение моделей внутри камеры для максимального заполнения объема. Последнее обновление добавило важные функции для:

• Оптимизации расположения по высоте (Height).

• Распределения моделей в зависимости от площади печатаемого слоя (Slice Distribution).

• Поддержки мультиплатформенного размещения и серийного производства.

Добавленные функции

1. GPU Boost (Ускорение с использованием графического процессора)

• Использование видеокарты для ускорения вычислений при многопоточном расчёте позиций моделей.

2. Быстрый и точный нестинг

• Позволяет выбрать или быстрый нестинг для уменьшения времени подготовки камеры, или точный, для более плотного заполнения.

• Поддержка как 2D, так и 3D нестинга.

• Выгода: максимальное использование рабочего объема, уменьшение времени подготовки к печати.

3. Оптимизация нестинга

• Height позволяет равномерно распределять детали по всей высоте сборки.

• Slice Distribution (Распределение по слоям) обеспечивает равномерное распределение слоев, чтобы выровнять время печати каждого слоя.

• Использование этих опций при подготовке камеры позволяет повысить стабильность качества и плотности сборки.

4. Multi-Platform Nesting (Мультиплатформенный нестинг)

• Создание новых платформ и распределение моделей между ними.

• Поддержка 2D, 2.5D и 3D методов размещения:

• 2D Nesting — компактная укладка на плоской поверхности.

• 2.5D Nesting — позволяет моделям с выступами перекрывать друг друга.

• 3D Nesting — полное заполнение камеры, включая вращение и точное позиционирование моделей.

Значительно сокращает время подготовки при массовой печати.

5. Nesting with Support (Нестинг с поддержками)

• Расчет оптимального расположения расположения моделей вместе с автоматической генерацией поддержек.

• Поддержка технологий Binder Jetting и EBM.

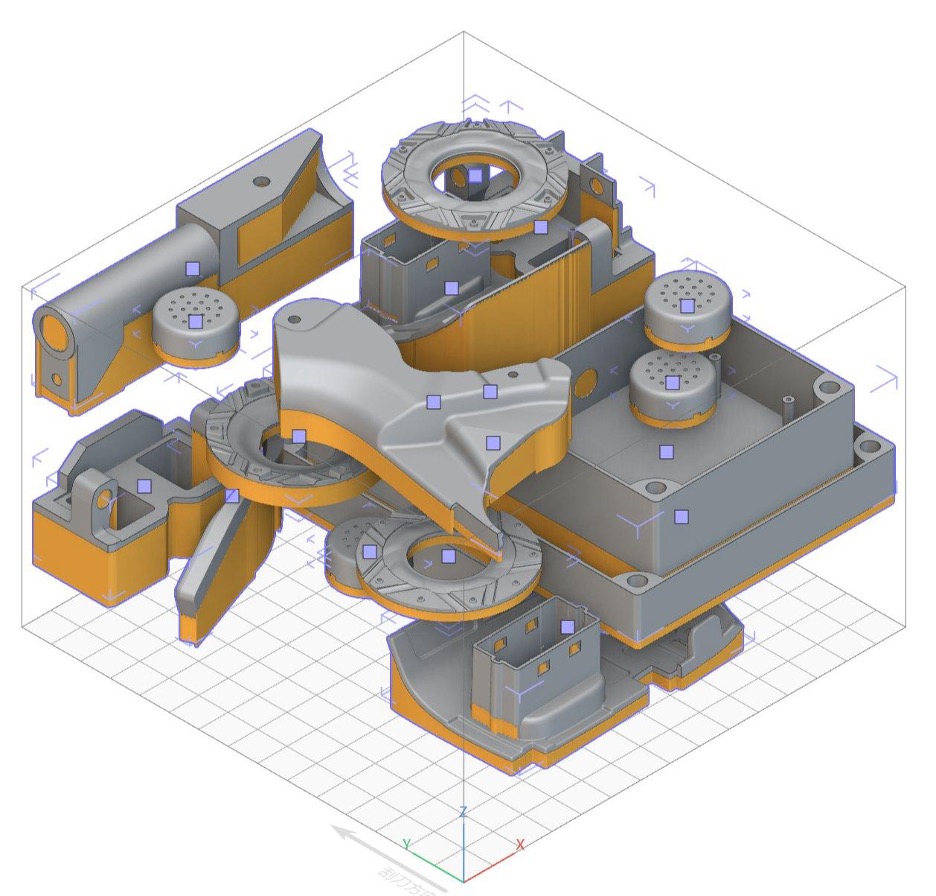

Поддержки и автоматизация процессов

• Smart Support (Умные поддержки) — автоматическая генерация опор с учетом геометрии модели и с возможностью ручной корректировки.

• Volume, Line, Point Support (Объемные, линейные, точечные поддержки) — гибкая система для любых форм и размеров.

• No-support zones (Зоны без поддержек) — защита функциональных поверхностей от контакта с опорами.

Богатый инструментарий по работе с опорными структурами предоставляет гибкие настройки и позволяет сократить время постобработки изделий.

Анализ и управление пользователями в VoxelDance 5.0

Помимо крупных изменений в модулях Dental и 3D Nesting, новая версия VoxelDance добавляет усовершенствования в области анализа моделей, обработки сложной геометрии, пользовательского управления и подготовки управляющих программ. Эти функции направлены на повышение качества печати, экономическую эффективность и безопасность работы команды.

Геометрический анализ

Функции анализа позволяют пользователю обнаруживать потенциальные проблемы до начала печати:

• Measurement (Измерение) — точное определение размеров элементов модели.

• Live Collision Detection (Анализ столкновений) — выявление пересечений деталей.

• Wall Thickness Analysis (Анализ толщины стенок) — контроль минимальной толщины стенок для предотвращения деформаций.

• Trapped Volume Analysis (Анализ запертых объемов) — проверка наличия "закрытых" полостей, где может застрять материал или другие детали.

Функции геометрического анализа обеспечивают минимизацию брака, экономию материала и времени на исправление возможных ошибок после печати.

Экономический анализ

• Volume, Cost, Build Time Estimation (Оценка объема, стоимости и времени печати) — автоматический расчет затрат на материалы и времени для каждого изделия или всей партии.

• Report Generation (Генерация отчетов) — формирование структурированных документов с изображениями моделей, данными о стоимости и времени.

Благодаря этим функциям менеджеры получают прозрачные данные для планирования производства, а инженеры — инструмент для оптимизации процесса печати.

Дополнительные функции редактирования моделей

Последнее обновление добавило усовершенствованные инструменты редактирования:

Chamfer (Снятие фаски)

• Возможность создания фасок с указанием угла или расстояния.

• Позволяет уменьшить напряжение на кромках и облегчить постобработку.

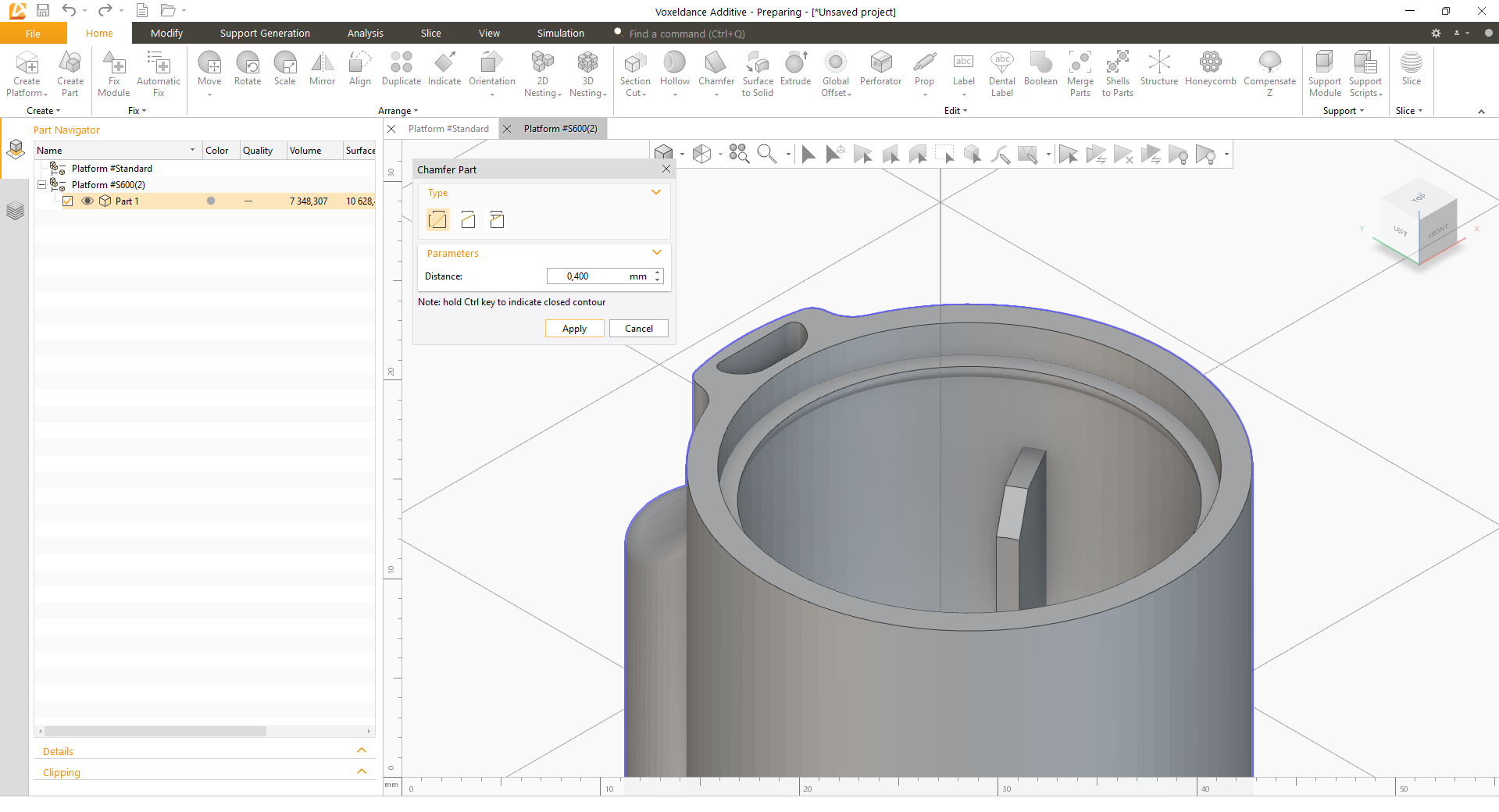

до применения инструмента “снятие фаски”

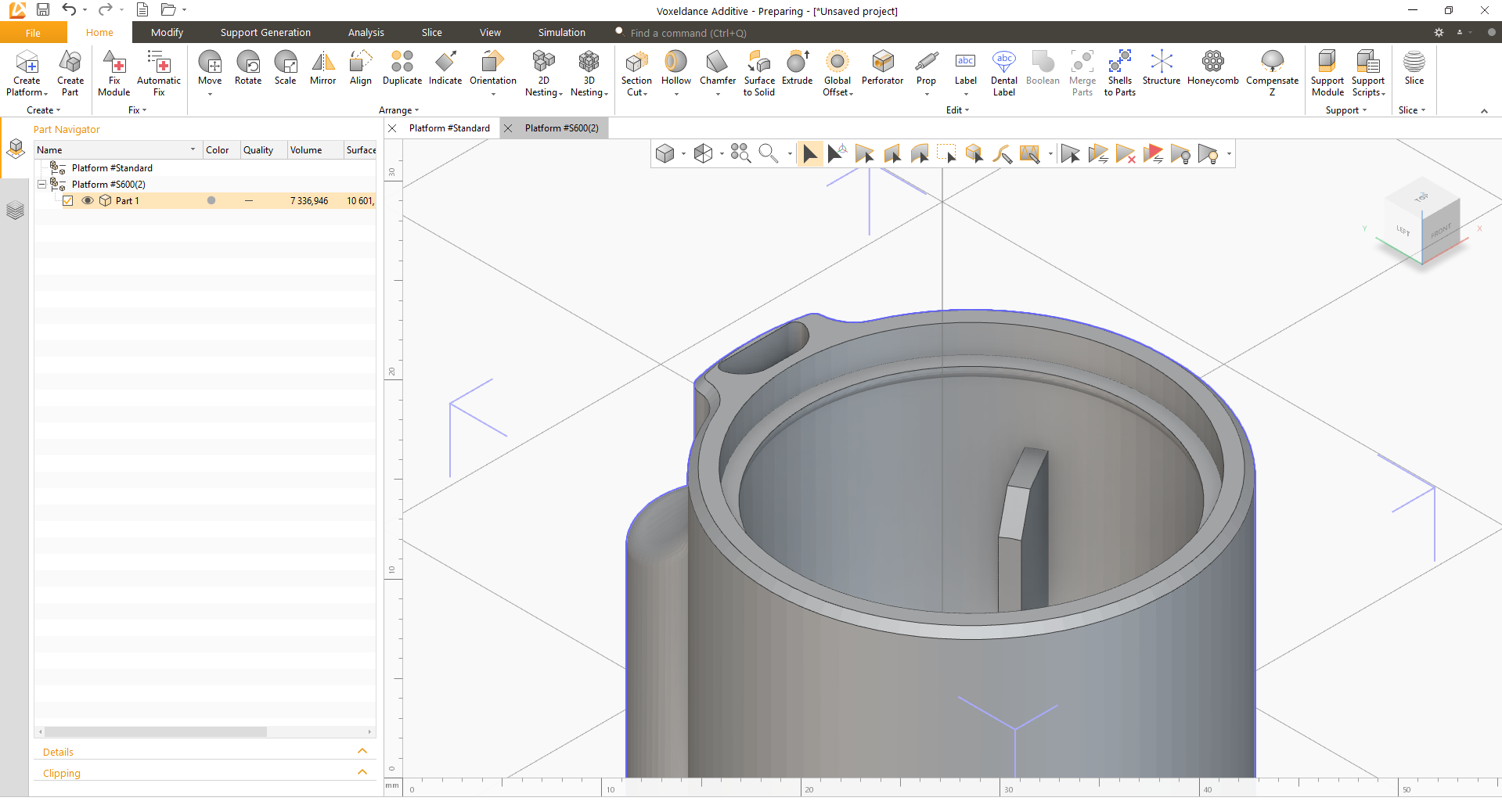

после применения инструмента “снятие фаски”

Shell Algorithm (Создание оболочки)

• Превращение твердотельной модели в тонкостенную оболочку.

• Возможность управлять толщиной оболочки и структурной целостностью.

• Особенно полезно для технологии SLA печати. Помогает значительно снизить расход материала.

Surface Smooth (Сглаживание поверхности)

• Удаляет шероховатости на модели, улучшает качество слайсов и печати.

• Применяется как к внешним поверхностям, так и к внутренним структурам.

• Уменьшение брака и улучшение эстетики изделий.

Подготовка управляющей программы

Слайсинг (Slicing)

• Slice Visualization (Просмотр слоев) — позволяет визуально контролировать толщину слоев и равномерность распределения материала.

• Adaptive Slicing (Адаптивный слайсинг) — толщина слоя изменяется в зависимости от геометрической сложности, обеспечивая высокое качество там, где это важно, и ускорение печати там, где возможно.

Хетчинг (Hatching)

• Scan Strategy (Стратегия сканирования) — настройка параметров лазера для каждой области модели.

• Special Volume (Особые зоны) — возможность выделять области с индивидуальными параметрами плотности или скорости печати.

• Hatch Animation (Анимация хетчинга) — визуализация процесса сканирования для контроля качества перед запуском печати.

Пользовательское управление

Новая версия VoxelDance усилила контроль за безопасностью и распределением ответственности в команде.

Уровни доступа

Обеспечивает прозрачное распределение ответственности, минимизацию ошибок оператора и контроль над производственными процессами.

Особенности управления

• Возможность сброса команды и переименования — удобно для крупных лабораторий и производств с переменным составом.

• Полный контроль владельца над историей всех задач и операциями на машине.

• Разделение прав доступа повышает безопасность и предотвращает случайное изменение параметров печати.

Другие улучшения и минорные изменения

Помимо крупных функций, обновление включает ряд мелких, но важных доработок:

• улучшенная работа с планарными и криволинейными отверстиями (Planar Hole Fix, Curved Hole Fix, Cylinder Hole Fix, Island Hole Fix);

• оптимизация алгоритма сшивки полигонов (Stitch Algorithm Optimization) для точного соединения частей модели;

• ускорение операций редактирования больших сеток благодаря GPU Boost;

• улучшенные алгоритмы компоновки для комбинированного 2D/2.5D/3D Nesting.

• оптимизация обработки булевых операций;

• улучшение алгоритма сглаживания поверхности;

• повышение точности анализа пересечений и проверки на блокирование;

• ускорение загрузки CAD-файлов и поддержка новых форматов.

Заключение

Новая версия VoxelDance 5.0 демонстрирует, как современное программное обеспечение для аддитивного производства сочетает техническую точность, автоматизацию процессов и бизнес-эффективность:

• Dental: автоматизация подготовки стоматологических моделей и создание интеллектуальных поддержек сокращают ручной труд, экономят время и повышают качество изделий.

• 3D Nesting: оптимизация размещения по высоте и слоям, мультиплатформенный и поддерживаемый нестинг обеспечивают максимальное использование рабочего объема.

• Анализ и подготовка управляющих программ: минимизация брака, сокращение времени печати и расхода материала.

• User Management: безопасное распределение ролей и контроль над производственными процессами.

Кроме того, присутствуют минорные изменения, которые повышают стабильность работы и удобство пользователей.

VoxelDance продолжает развиваться, регулярно внедряя новые функции, которые повышают качество, скорость и экономическую эффективность процессов аддитивного производства. Наши следующие статьи будут посвящены модулям Design и Engineering, которые расширяют возможности проектирования и анализа конструкций для различных отраслей.
