Обзор 3D-принтера Anycubic Photon Mono 4 Ultra

Цель обзора — сравнить обычную и Ультра версии, показать качество печати и рассказать всё, что вам нужно знать об этом небольшом, но многообещающем принтере.

Содержание

1. Комплектация;

2. Внешний вид и особенности;

3. Технические характеристики и сравнение с Mono 4;

4. Примеры печати;

5. Что нового в слайсере Anycubic Photon Workshop?;

6. Выводы.

Комплектация

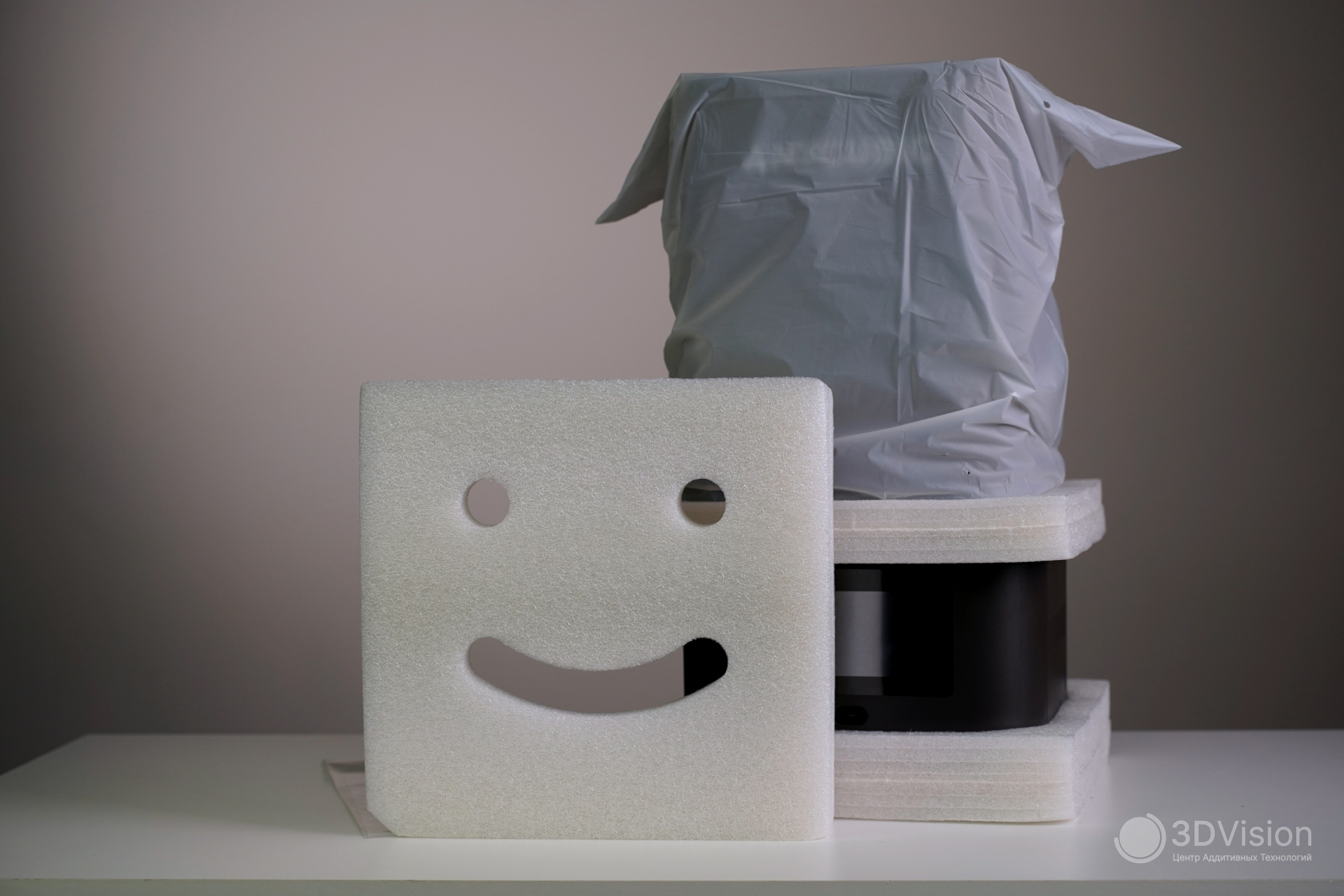

Принтер надёжно упакован в коробку с фирменным ложементом.

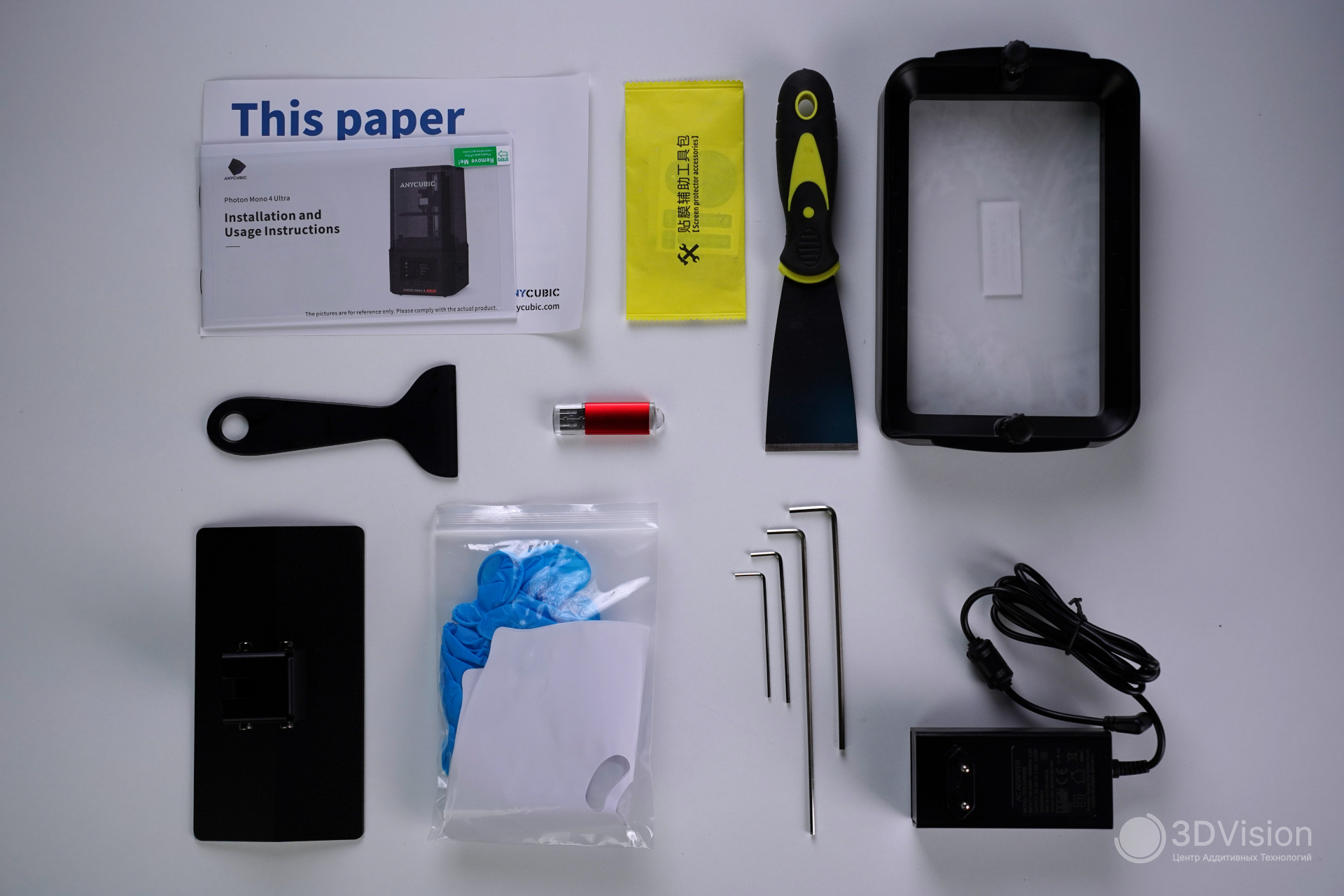

Anycubic поставляет такой набор в коробке:

1. Принтер, стол, ванночка.

2. Пленка для защиты экрана, набор для его очистки.

3. Набор шестигранников - 1,5; 2; 2,5 и 3мм.

4. Две пары нитриловых перчаток.

5. Два бумажных фильтра для смолы.

6. Два скребка - пластиковый и металлический.

7. Инструкция на английском языке.

8. Флешка на 4 Гб.

9. Адаптер питания 24В, 2,5А.

10. Листок для выравнивания стола.

В комплекте поставки нет инструкции на русском языке в бумажном или электронном виде. Найти её можно только на сайте производителя.

Также в комплект не входит фильтр для очистки воздуха AirPure.

Внешний вид и особенности

Mono 4 Ultra небольшой — 231×236×430мм и весит всего 5 кг. Стоит он на четырёх ножках с силиконовыми подушками. Однако из‑за небольшого веса принтер легко сдвинуть с места при случайном задевании — примите это во внимание при выборе места для установки.

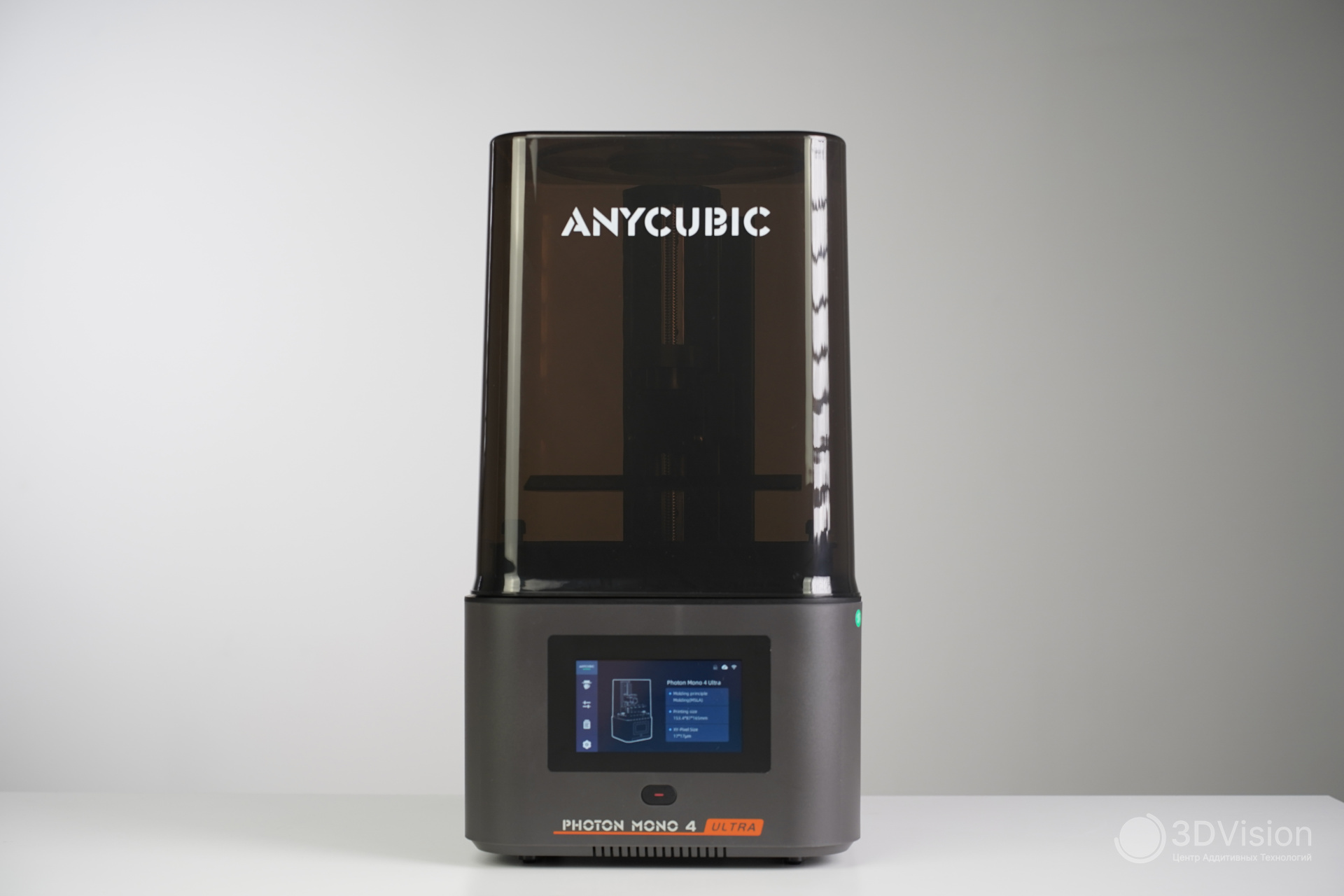

Вид спереди:

Здесь расположен 4,3” сенсорный TFT экран и кнопка вкл/выкл. Экран реагирует на нажатия с небольшой задержкой. Интерфейс почти такой же, как в принтерах серии Mono M7. Разница заключается в отсутствии функционала дозаправки.

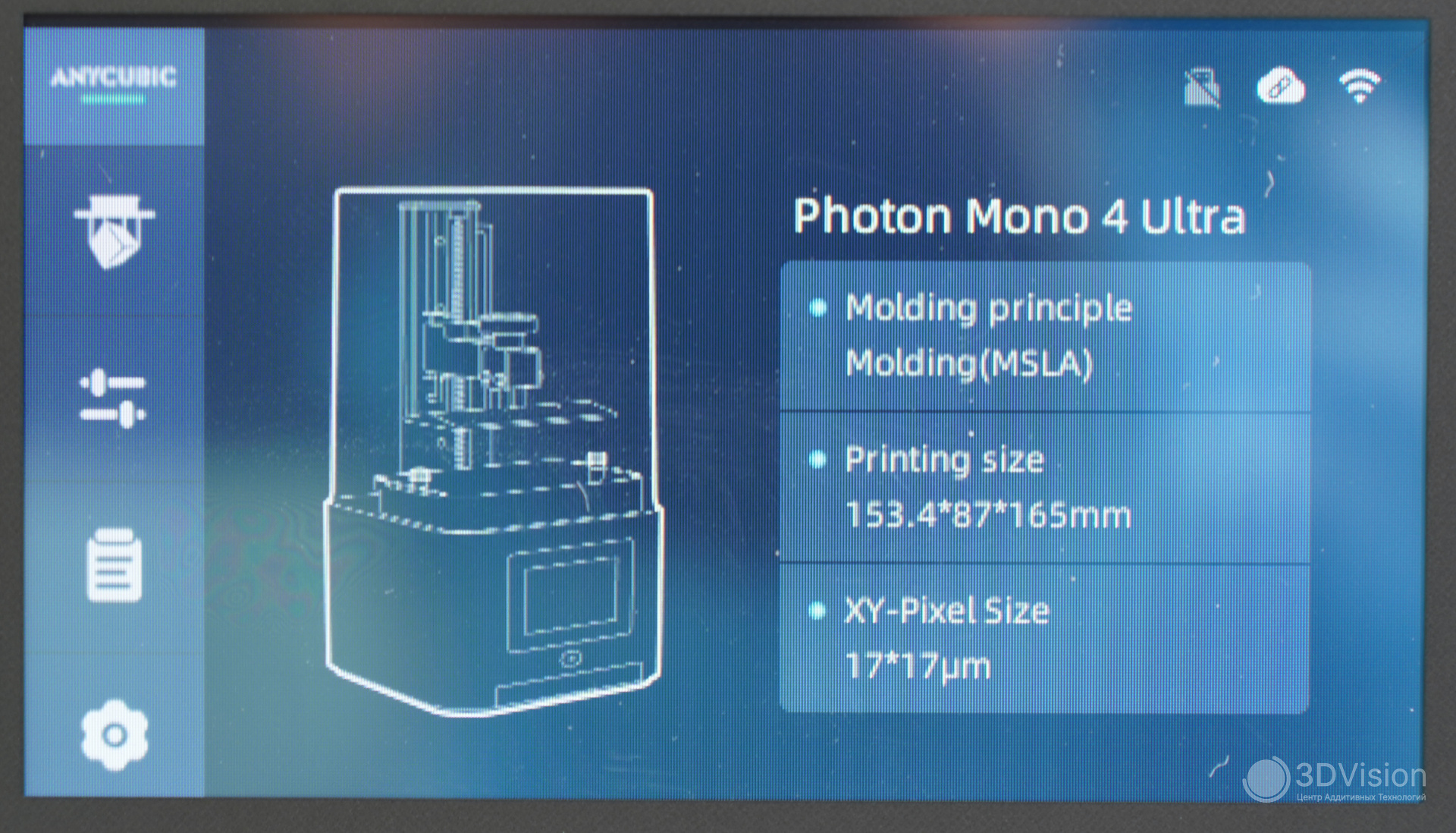

Главный экран. В помощь людям с альцгеймером указаны некоторые характеристики.

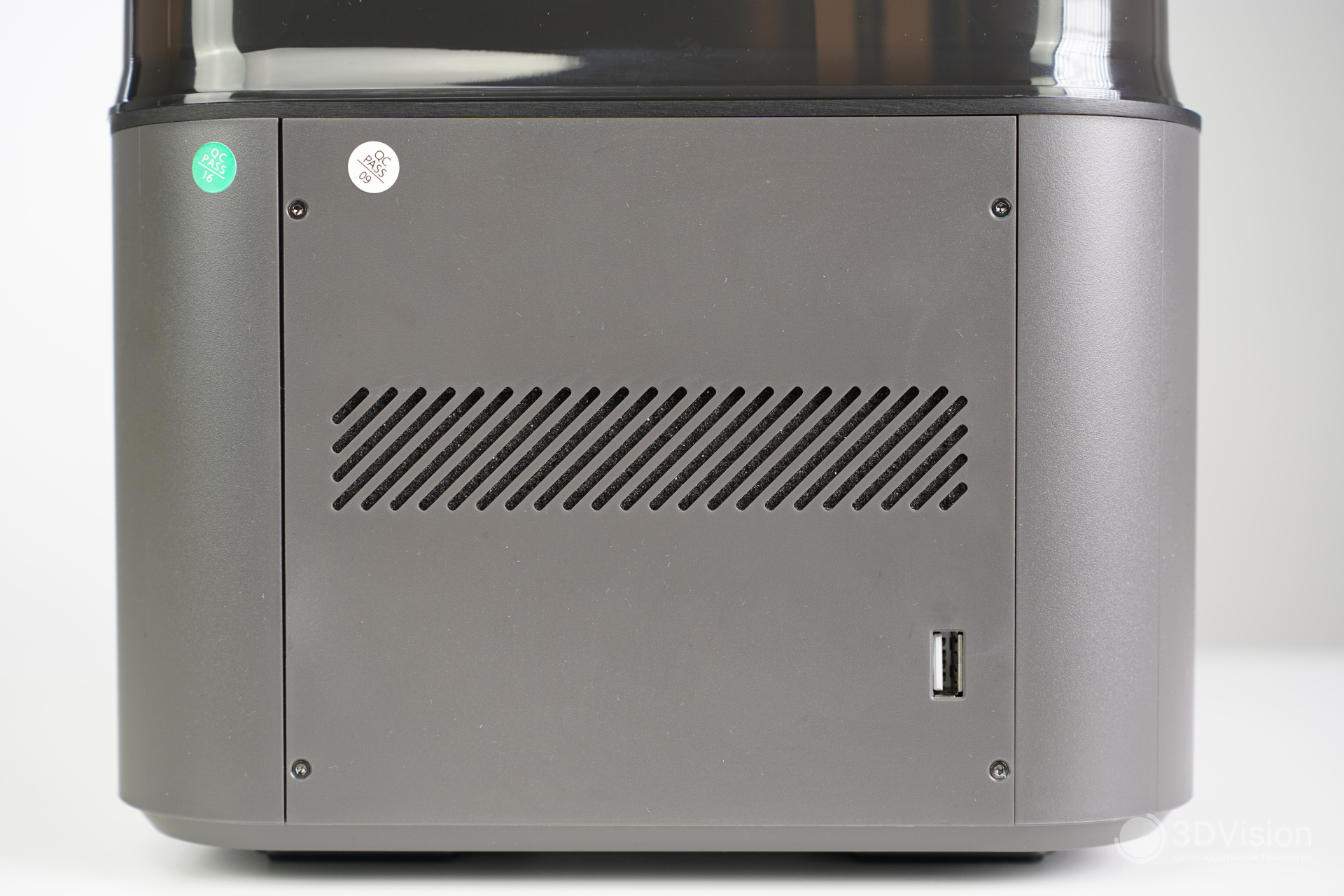

Вид справа:

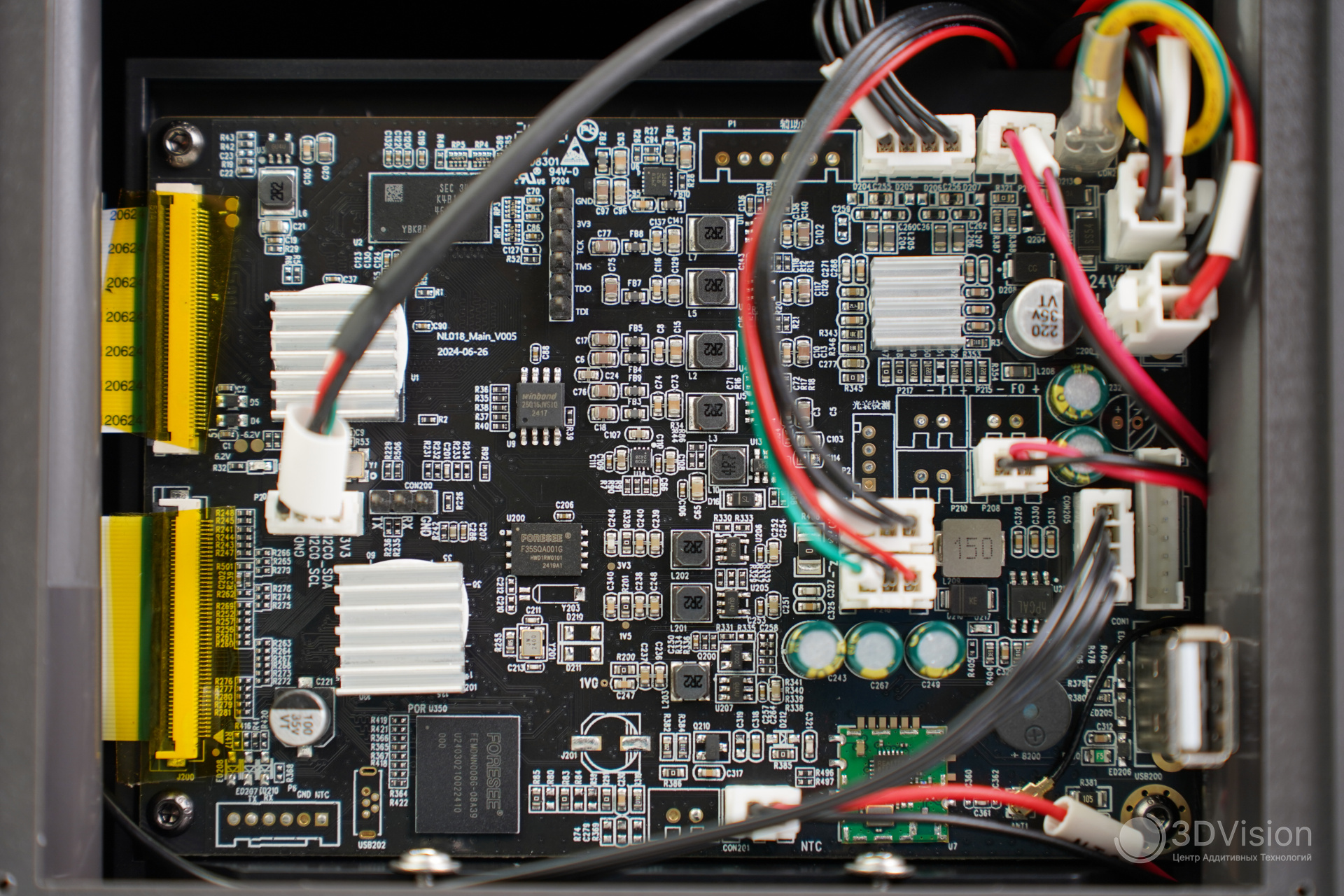

На правой стороне расположен порт USB для передачи файлов и крышка отсека с материнской платой. Вид под крышкой:

Все провода промаркированы, есть запас по длине.

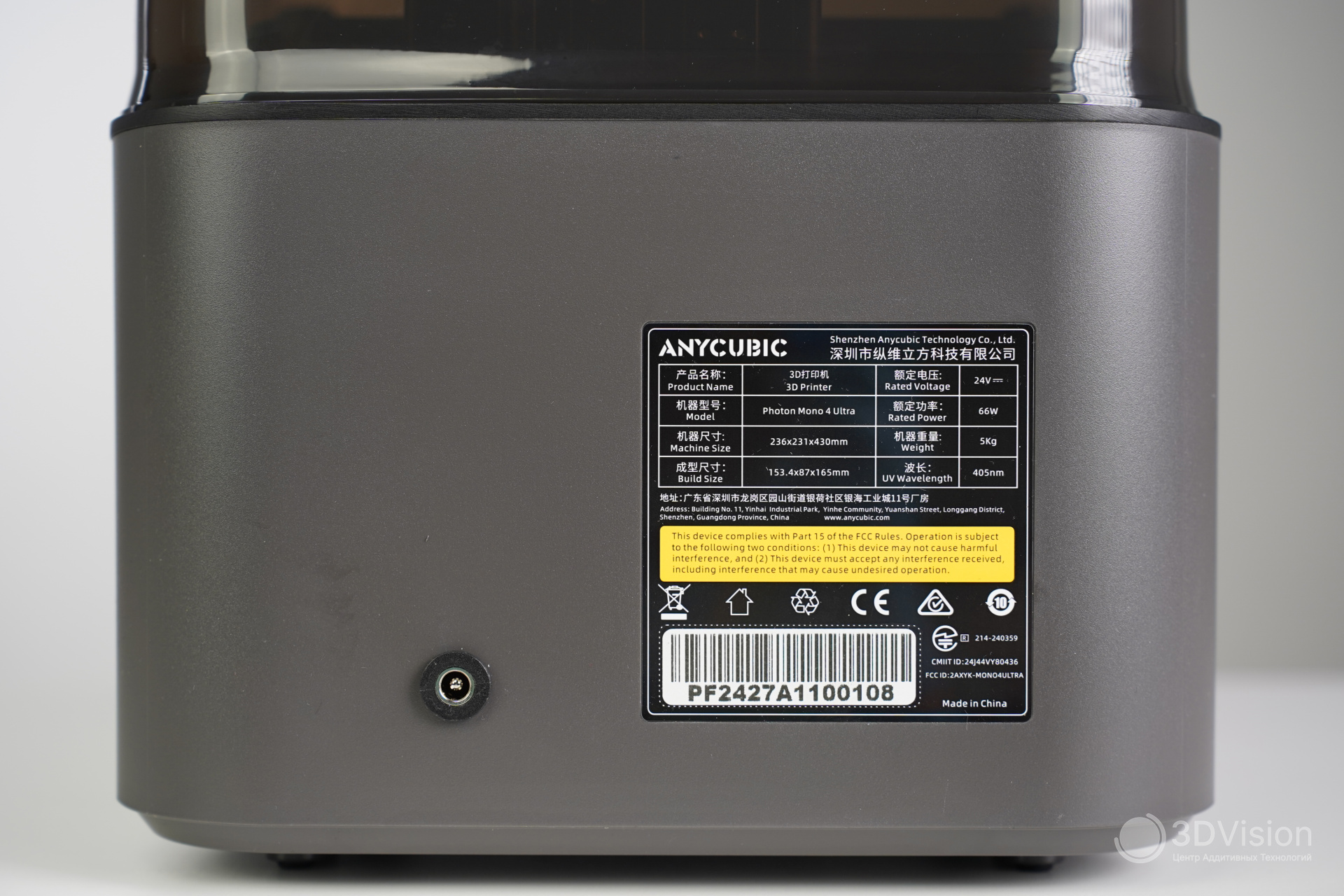

В задней части корпуса расположен разъём питания и наклейка с информацией о принтере.

Колпак Mono 4 Ultra люфтит также, как в обычном Mono 4. На печать это не влияет, но было бы приятнее иметь откидную крышку, как в Mono M7 Max, о котором у нас есть статья.

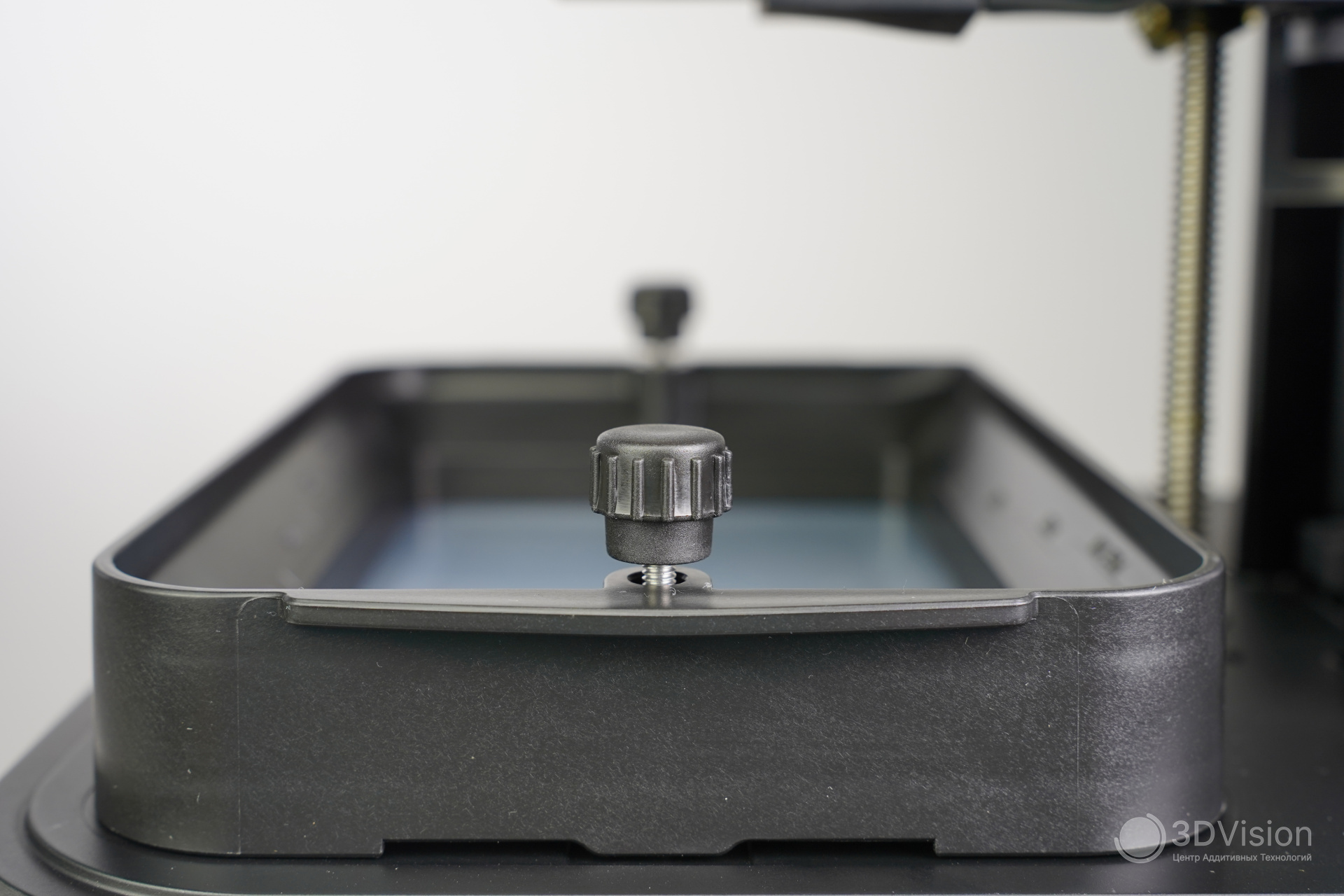

Под колпаком наблюдаем пластиковую ванну с ACF плёнкой.

К принтеру она крепится двумя винтами. Максимальное количество смолы — 390 мл.

Подогрева нет.

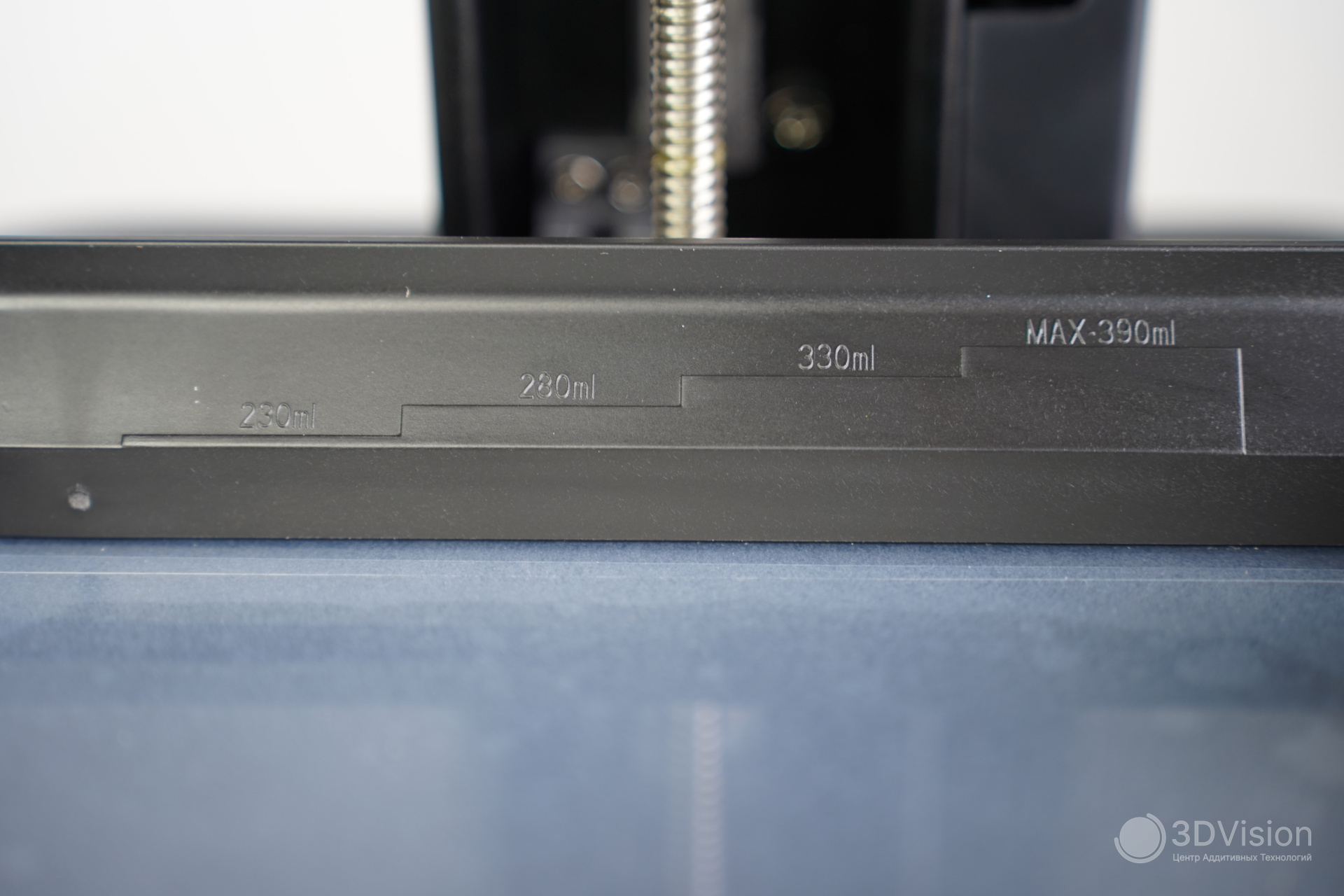

Для рисковых людей на ванной есть риски.

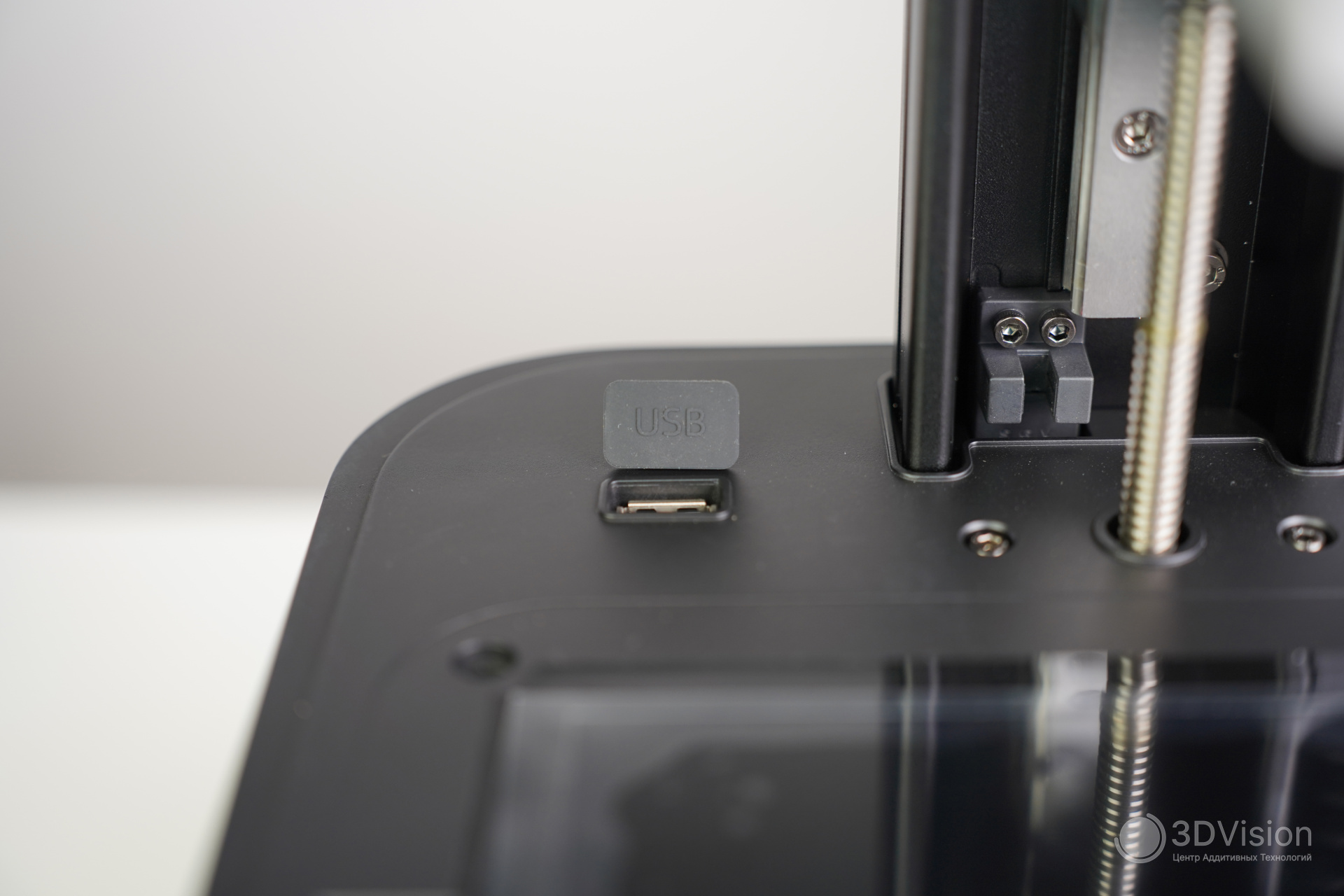

За ванной находится дополнительный USB порт. Он служит для подключения фильтра AirPure.

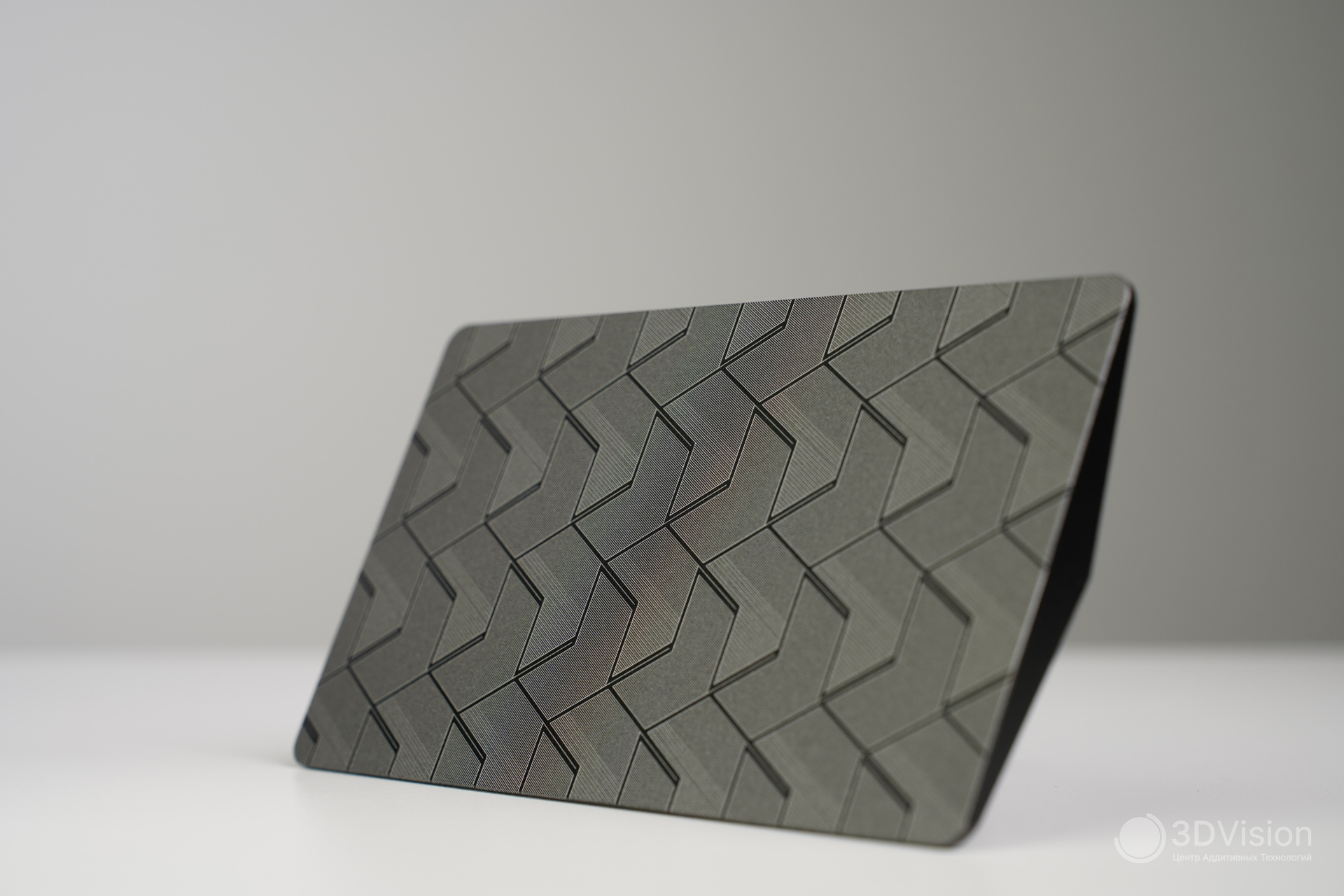

Стол алюминиевый, с лазерной гравировкой.

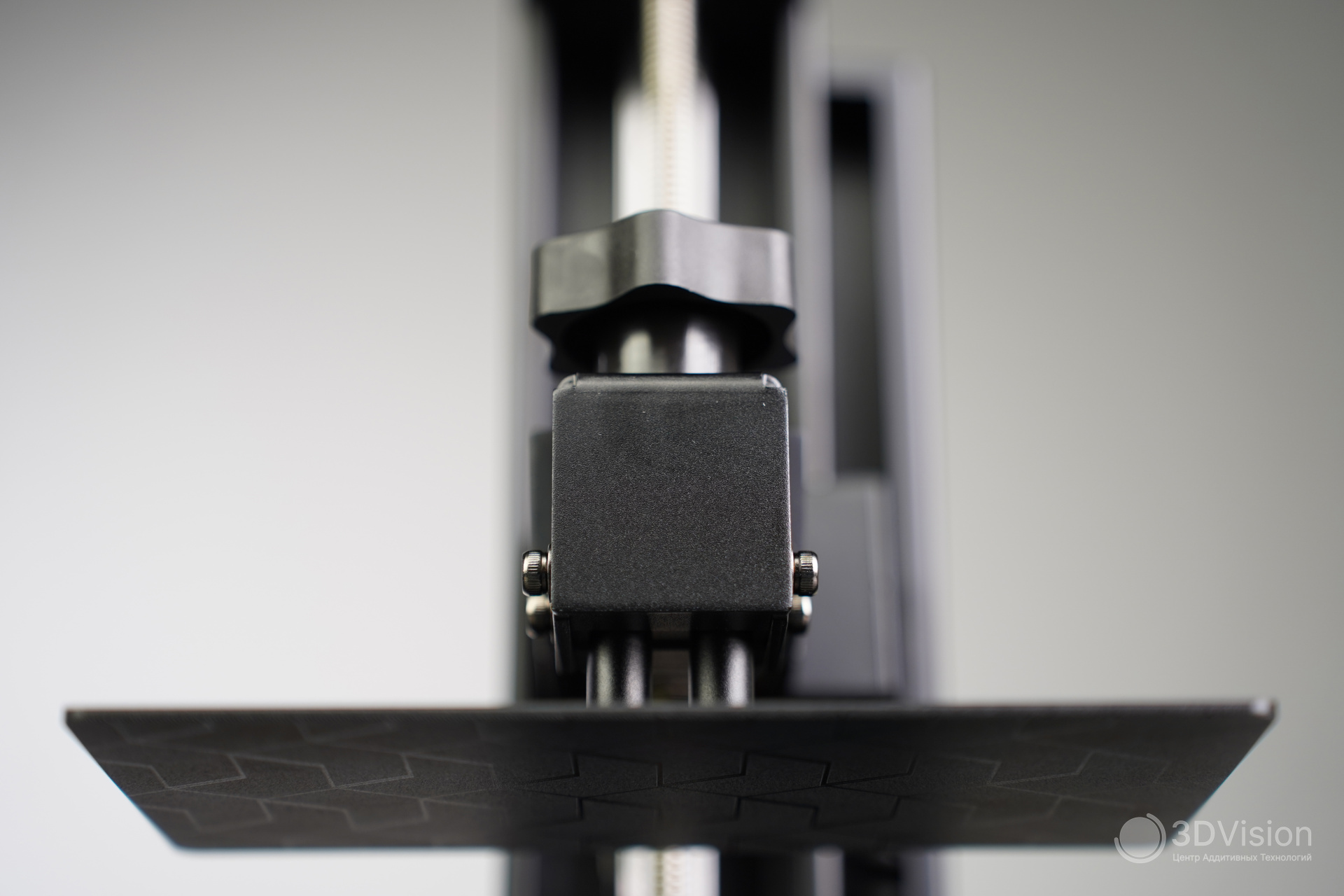

Крепится к кронштейну одним винтом. Выравнивание производится вручную, четырьмя винтами. Для установки стола на кронштейн после распаковки нужно ослабить эти винты. Таким образом Anycubic заставляет пользователей калибровать стол при сборке принтера, что неплохо, потому что такой навык пригодится во время эксплуатации.

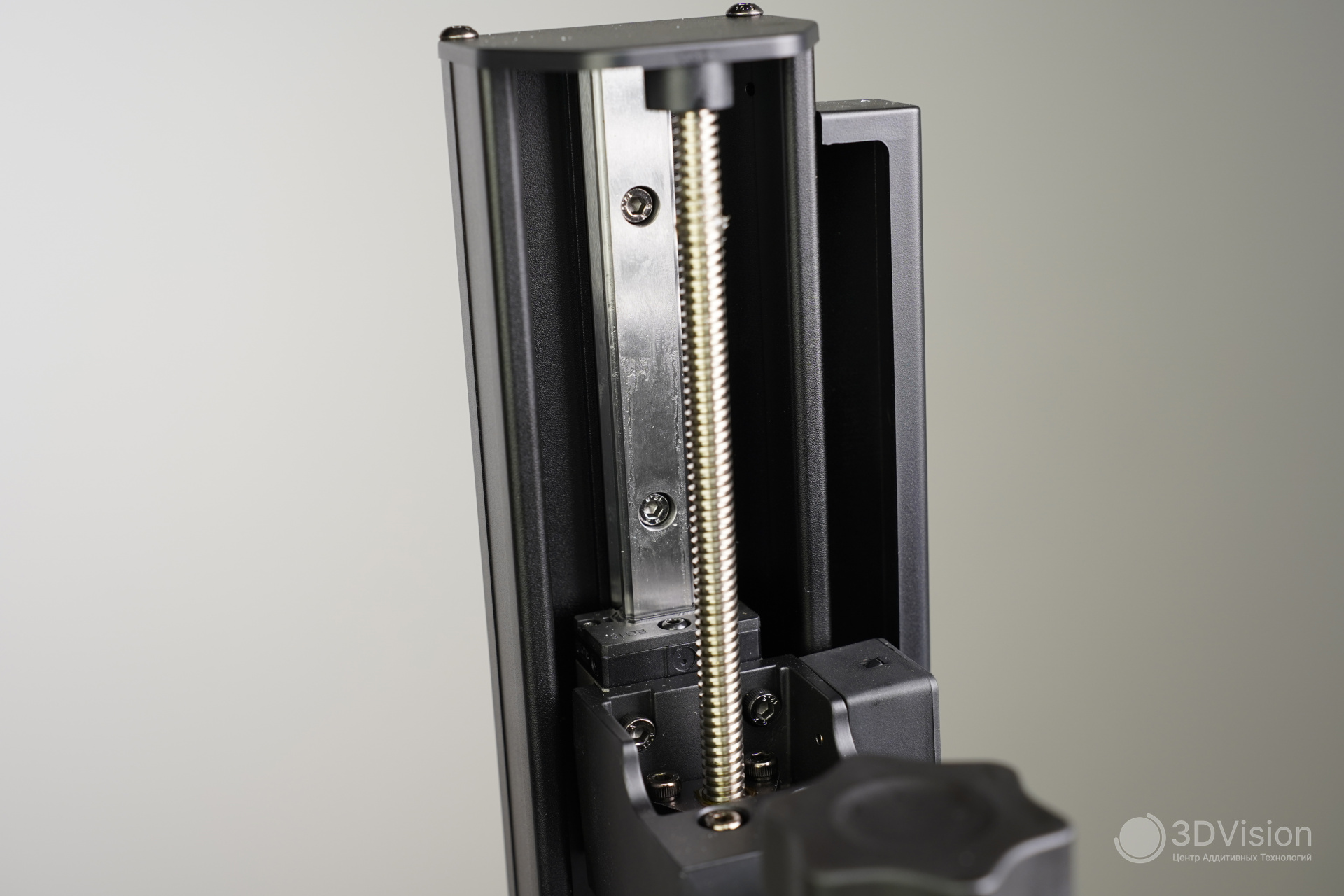

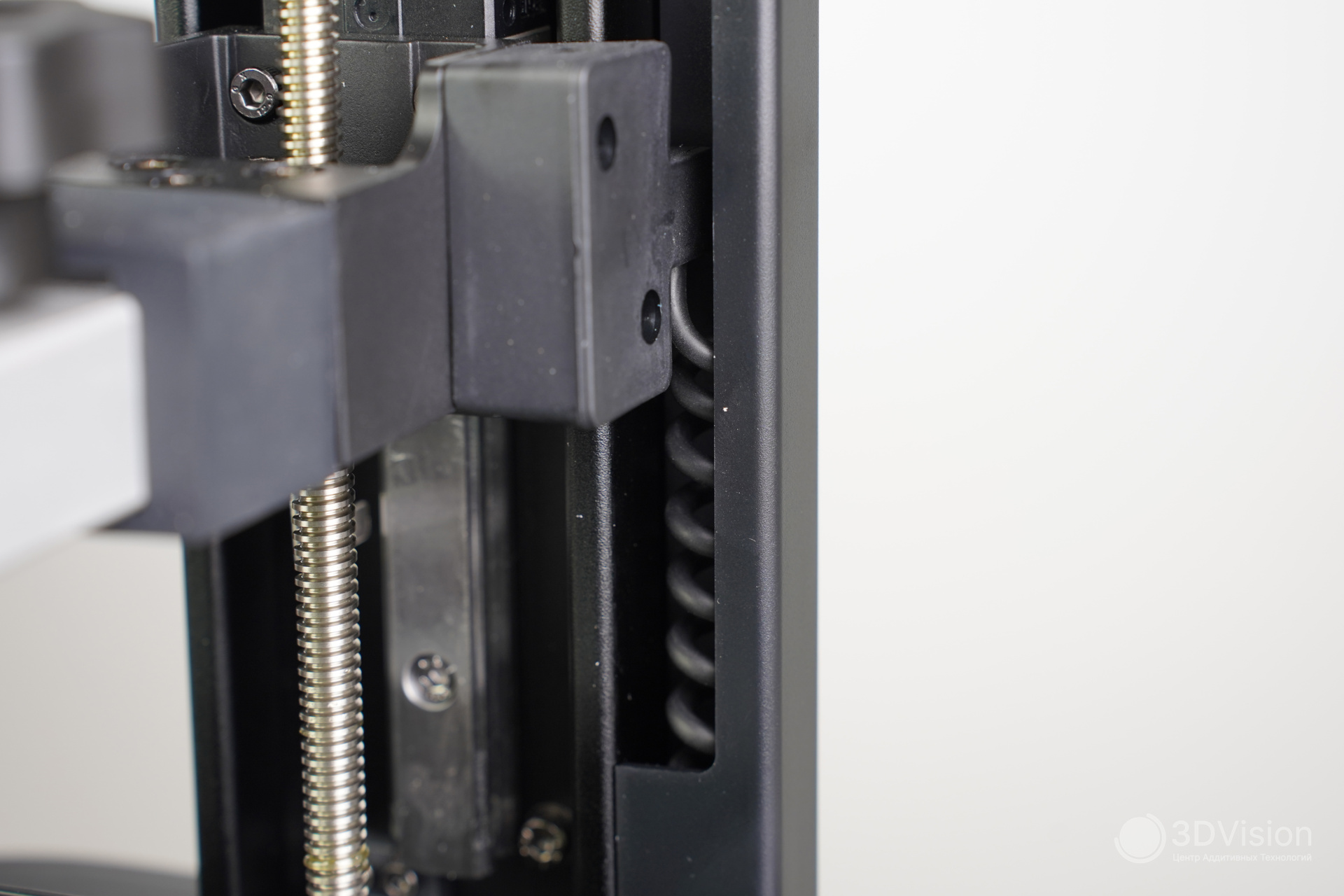

Механика оси Z представлена линейной направляющей EG15 и трапецеидальным винтом диаметром 8мм. Всё это закрыто сзади корпусом. Концевик оси оптический.

В кронштейне стола расположены тензодатчики для работы алгоритмов принтера. Справа от оси Z кабель, по которому коммуницируют материнская плата и датчики.

Олды помнят такие кабели.

Технические характеристики и сравнение с Mono 4.

Ниже приведена сравнительная таблица с техническими характеристиками «четвёрок».

Рассмотрим основные отличия между принтерами.

В механике оси Z у «четвёрки» отсутствует линейная направляющая, у «ультра» она присутствует.

По скорости печати «ультра» тоже выигрывает. Mono 4 печатает стандартными смолами до 50 мм/ч, а скоростными до 70 мм/ч. «Ультра» увеличивает этот показатель до 80 мм/ч и 120 мм/ч соответственно.

Источник света в Mono 4 матричный, LightTurbo с равномерностью освещения от 80% до 90%. Mono 4 Ultra оснащен более продвинутым источником COB (Chip-On-Board) с линзой Френеля, обеспечивающим равномерность света более 90%.

Плёнки в ванной:

FEP в Mono 4, ACF в «Ультре». FEP плёнки дешевле, имеют бóльшее усилие отрыва и требуют бóльшей высоты подъема стола, что уменьшает скорость печати. Однако, ACF плёнки могут показывать меньшую детализацию на мелких элементах. К слову, ванны принтеров взаимозаменяемы и имеют один и тот же форм-фактор плёнки.

Удобство управления:

Mono 4 укомплектован 2,8” сенсорным экраном и поддерживает передачу данных только через USB.

Mono 4 Ultra оснащён 4,3” экраном, поддерживает Wi-Fi и LAN для удалённого управления, а также совместим с мобильным приложением Anycubic.

Интеллектуальные функции

Mono 4 Ultra предлагает ряд интеллектуальных функций:

• Обнаружение твёрдых частиц в ванной;

• Контроль уровня смолы;

• Динамическое изменение высоты подъёма стола;

• Обнаружение сбоев печати;

• Мониторинг состояния пленки.

Эти возможности минимизируют ошибки и упрощают эксплуатацию устройства.

LCD экраны у принтеров одинаковые, с разрешением 9024×5120. Размеры пикселей почти рекордные: 17 × 17μм! Кстати, подробнее о размерах пикселей и о том, на что это влияет, мы писали в статье о Mono 4.

По громкости работы выигрывает Mono 4, он заметно тише. Источник света в «ультре» требует сильного охлаждения, и это слышно.

Стоит также отметить, что в принтерах нет камеры для слежения за процессом или съёмки таймлапсов. Было бы круто иметь её как дополнительную опцию, но такая возможность отсутствует.

Выбор между Anycubic Photon Mono 4 и Photon Mono 4 Ultra зависит от ваших задач и бюджета. Если вам нужен доступный принтер для хобби или небольших проектов, Mono 4 — отличный выбор. Для более профессионального использования, где важны перечисленные преимущества, 4 Ultra будет более подходящим вариантом.

Примеры печати

Печатать начали смолой из набора DIY Color Mixing Resin. Это набор из шести одинаковых смол разных цветов. Смешивая смолы, можно получить любой оттенок, что может быть важно в творческих проектах.

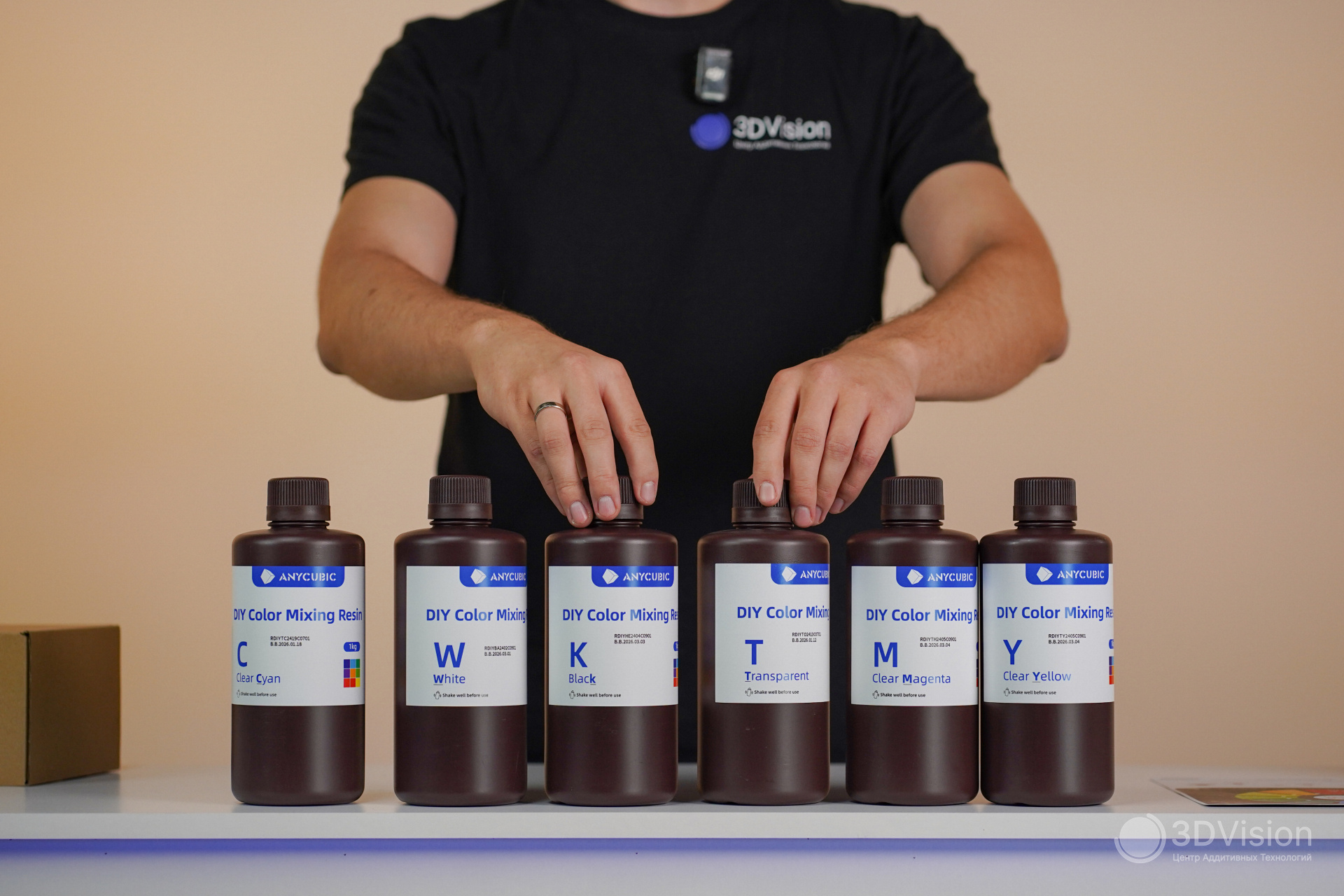

Смолы из набора

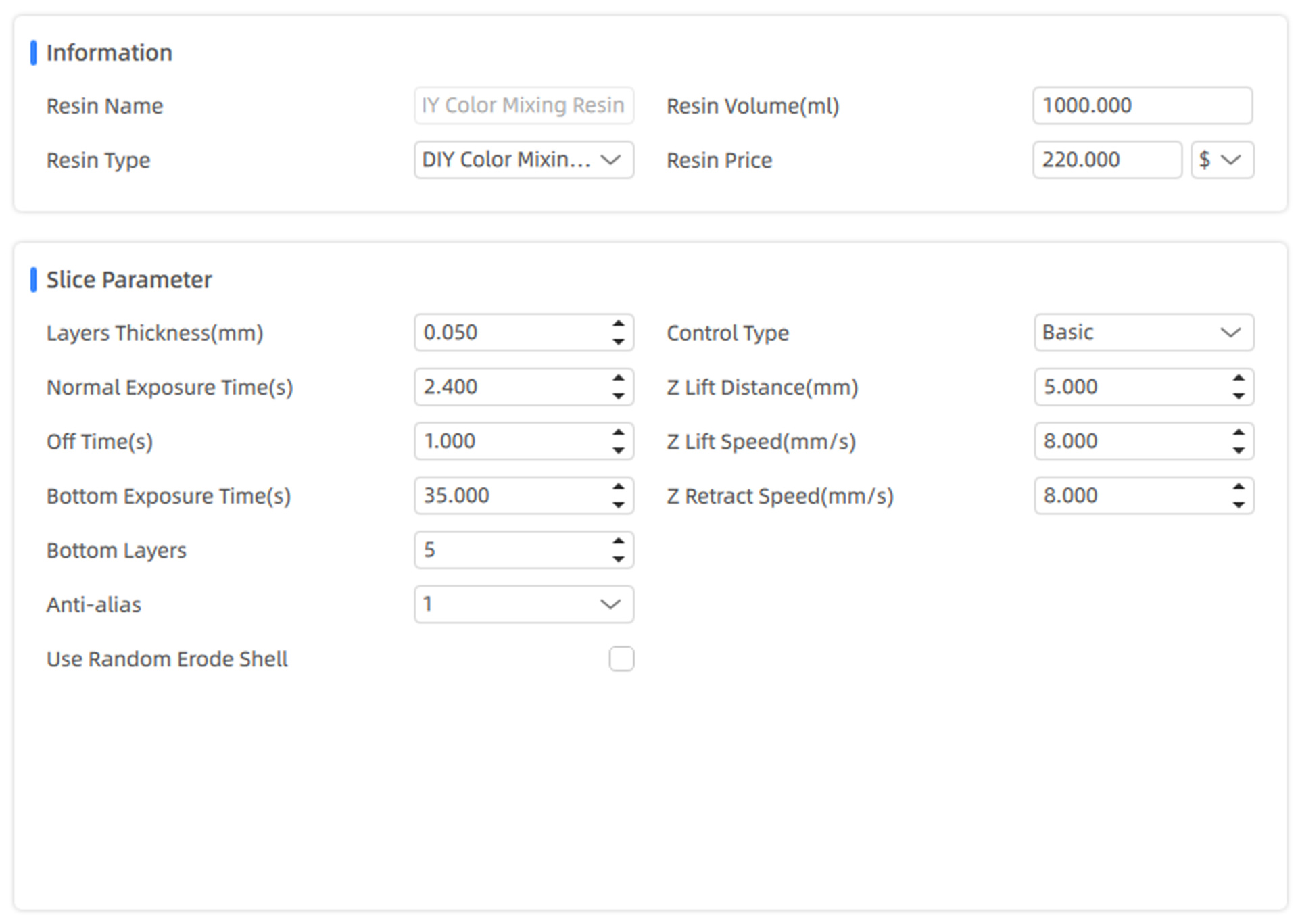

Стандартные настройки для Color Mixing Resin

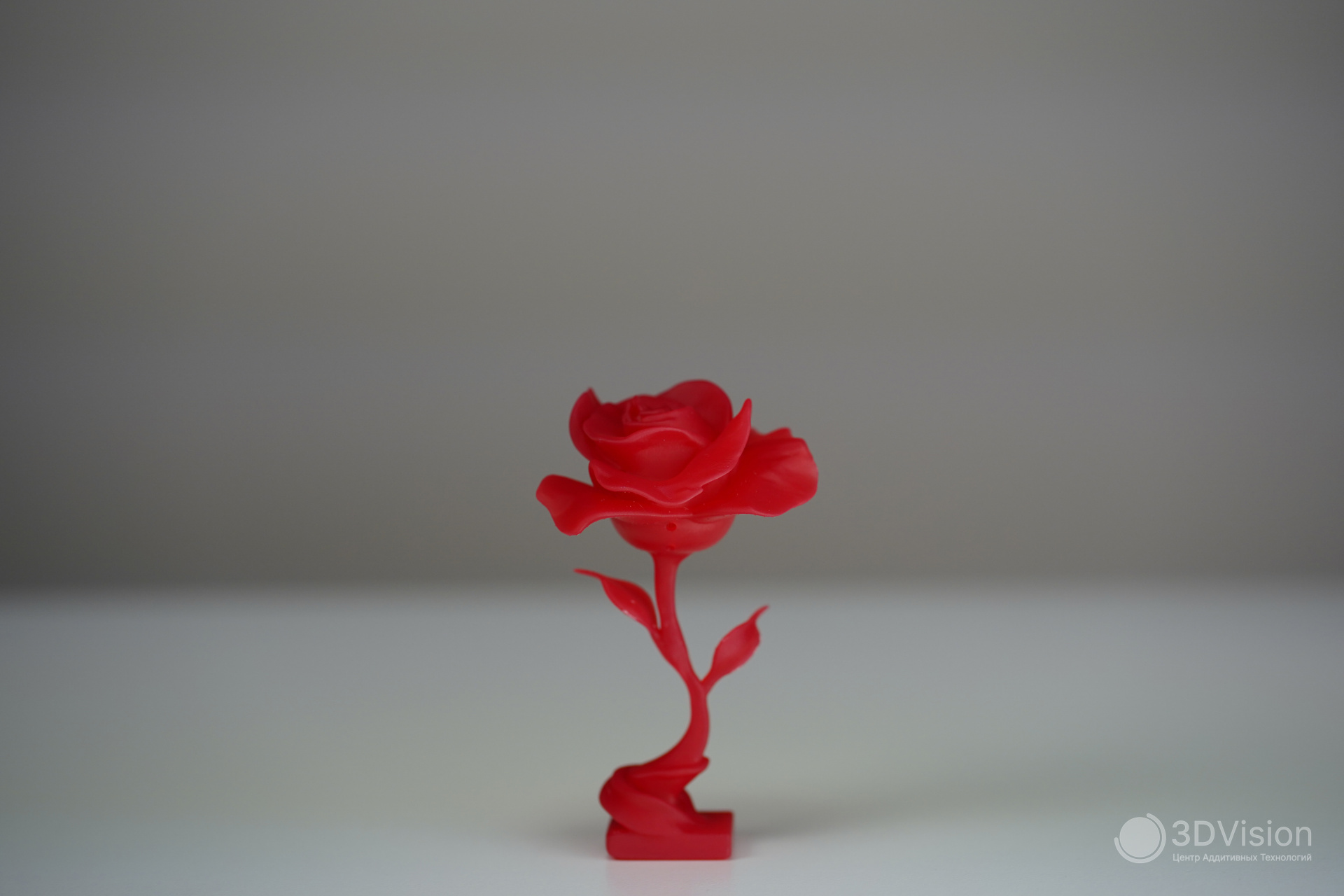

Для первой печати намешали ярко-красный цвет, и напечатали розу:

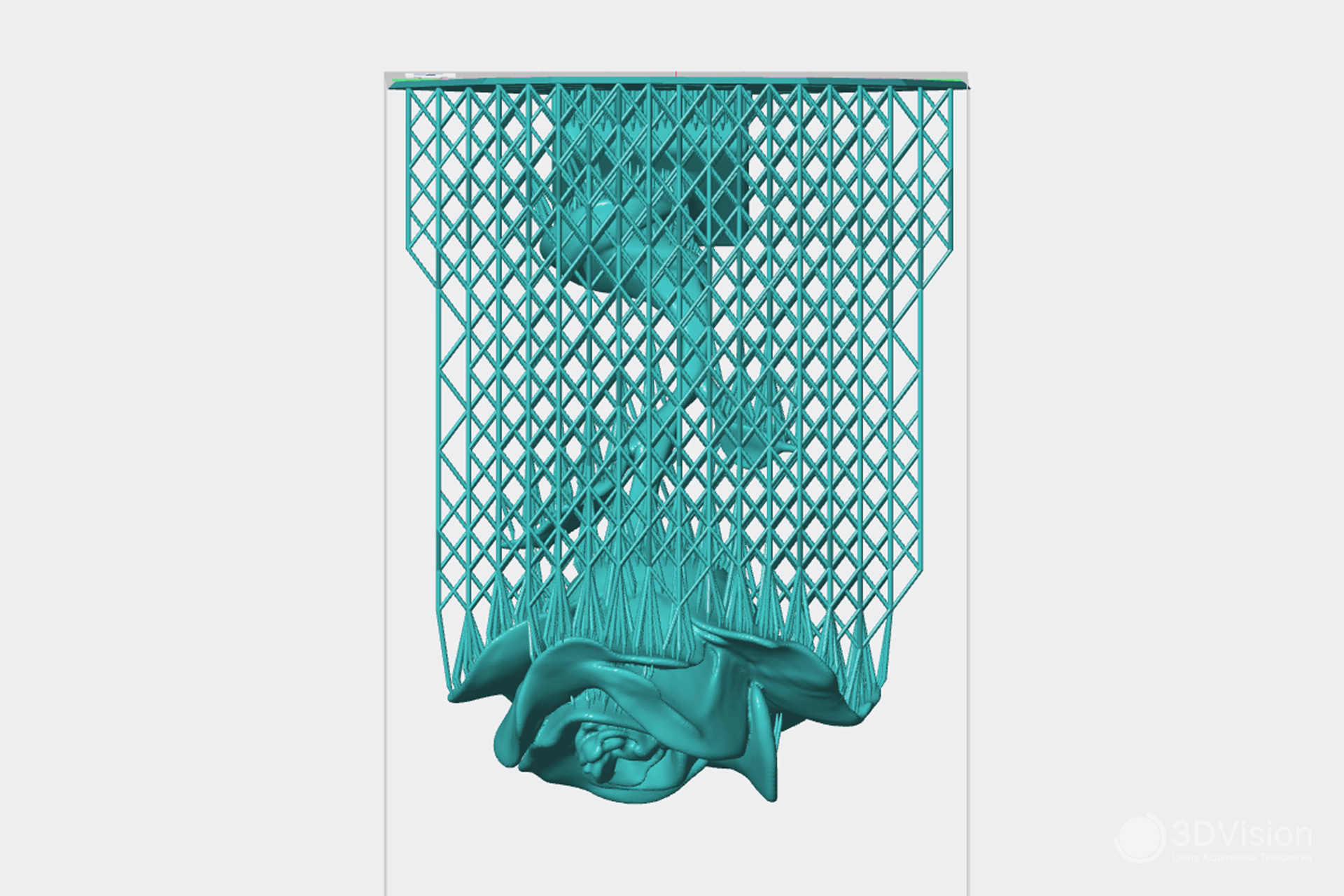

Модель в слайсере

В высоту роза 108мм, на печать ушло 3 часа, из чего следует скорость печати ≈ 36мм/час.

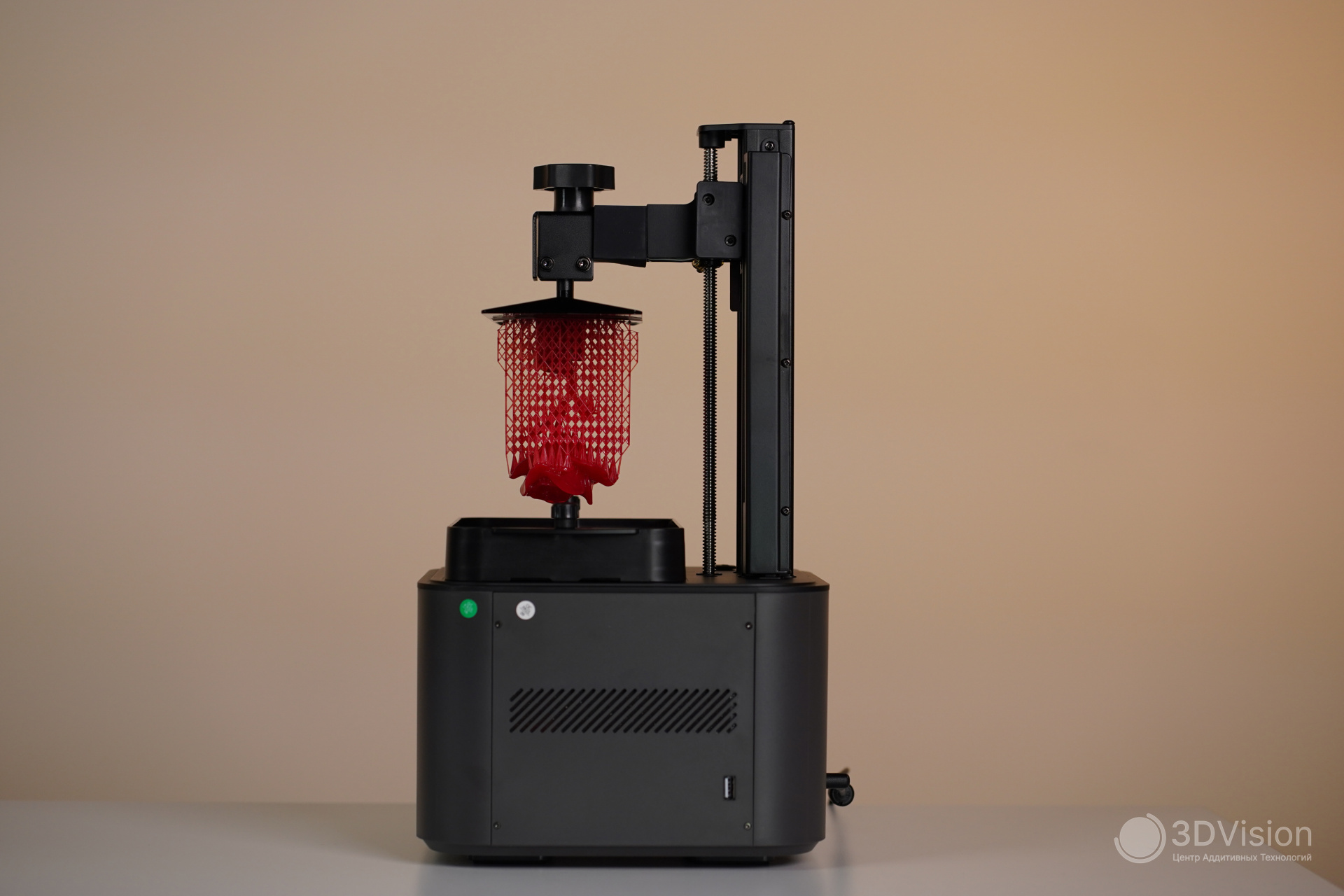

Прям как из слайсера

Не миллионы, конечно, но алых роз

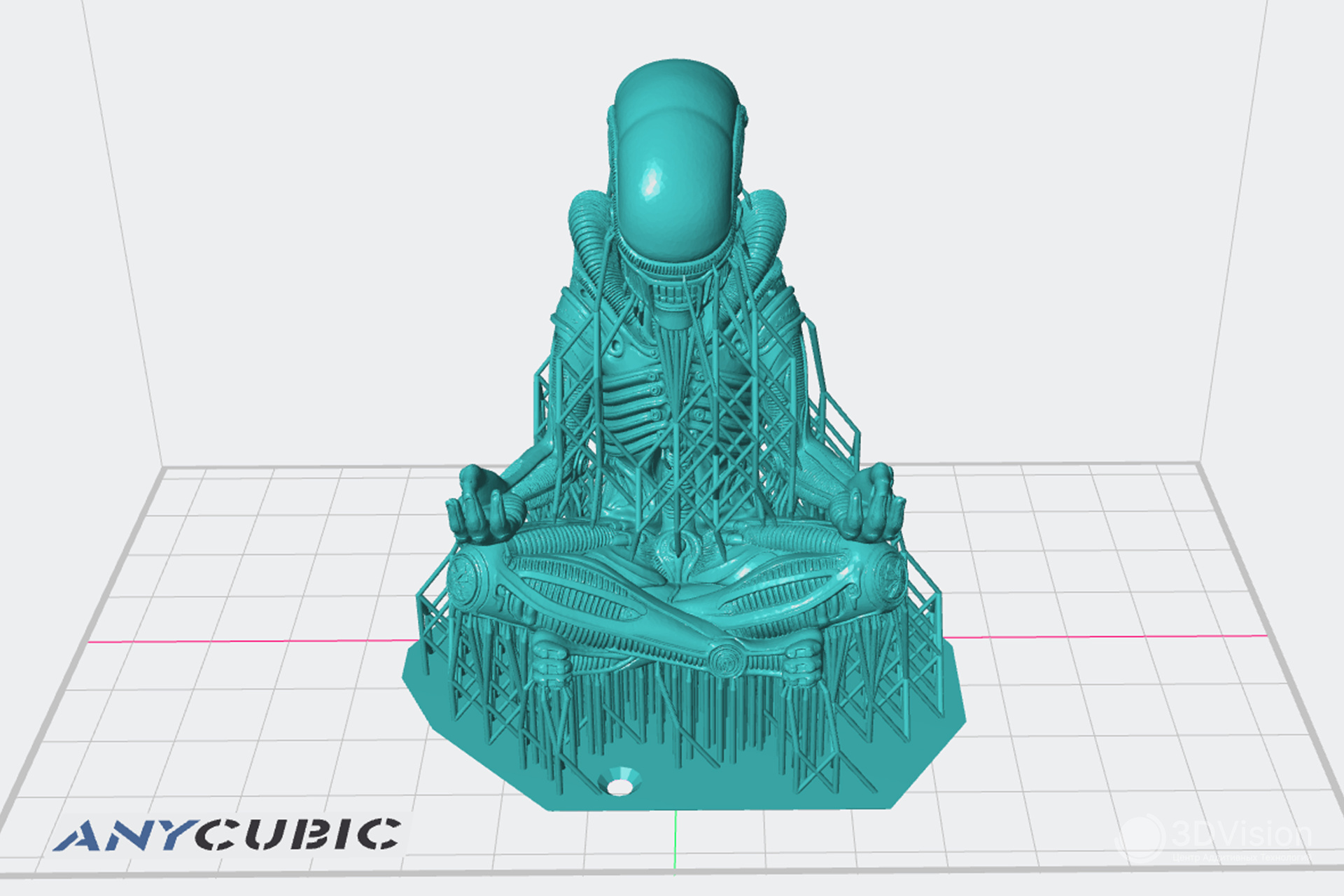

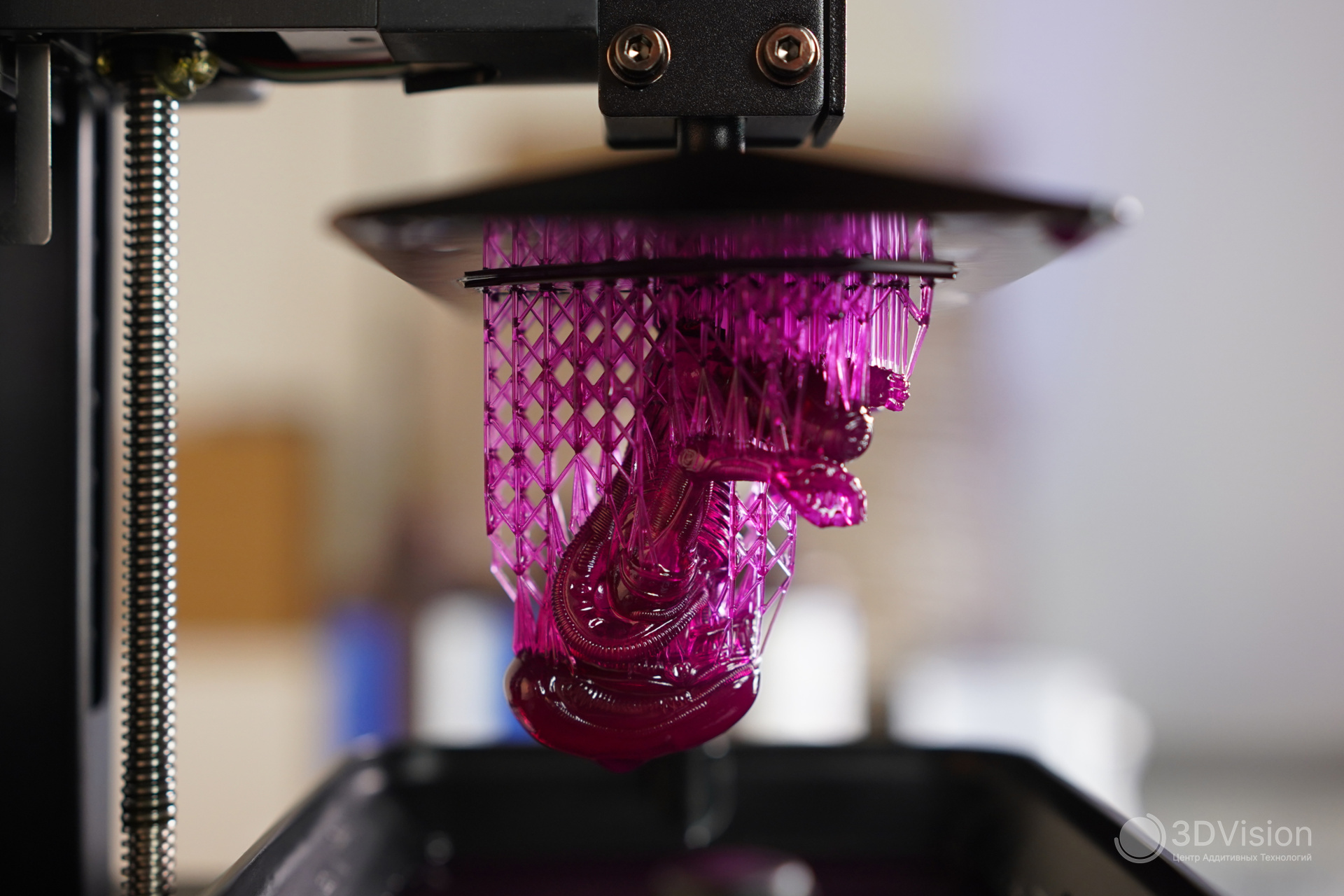

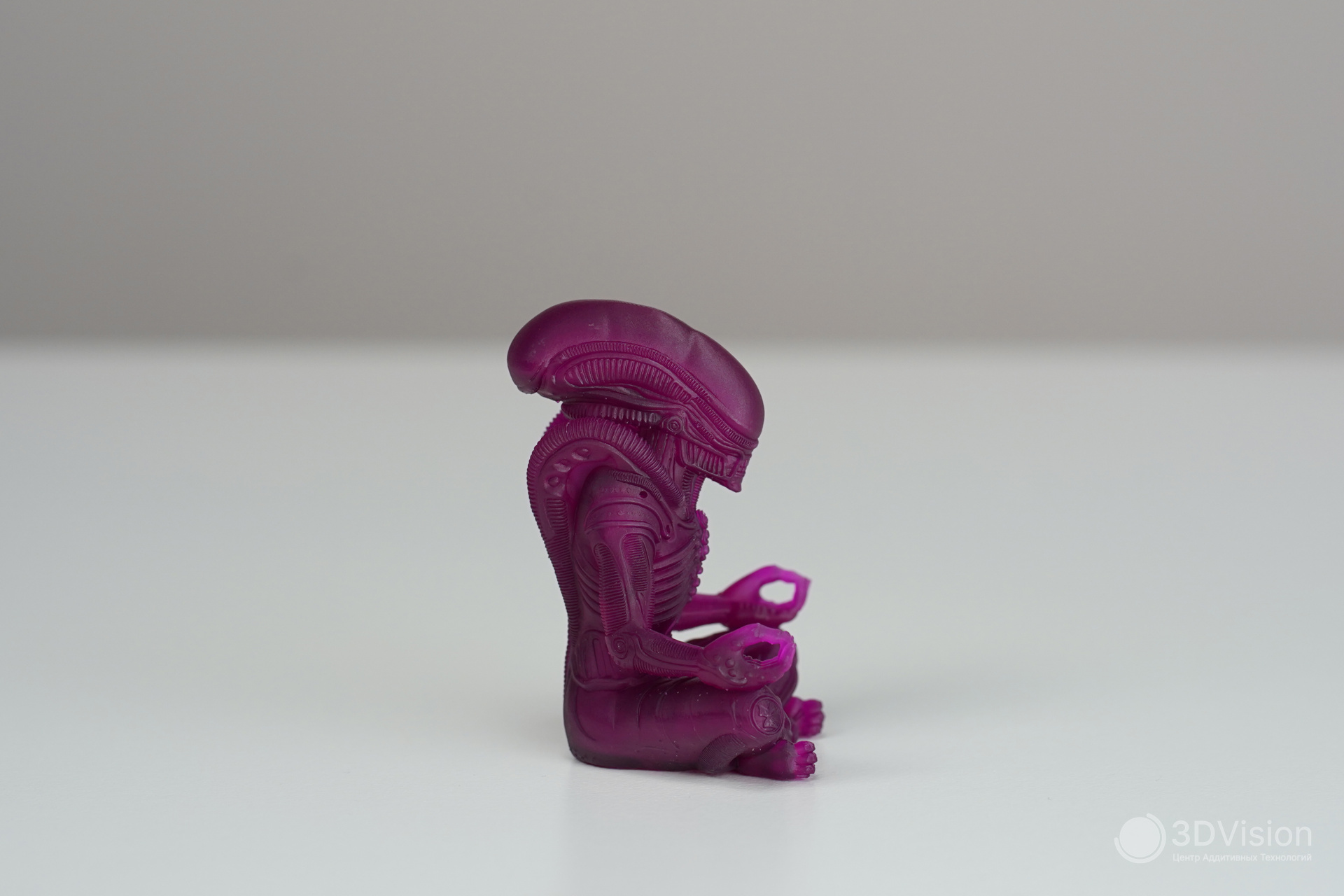

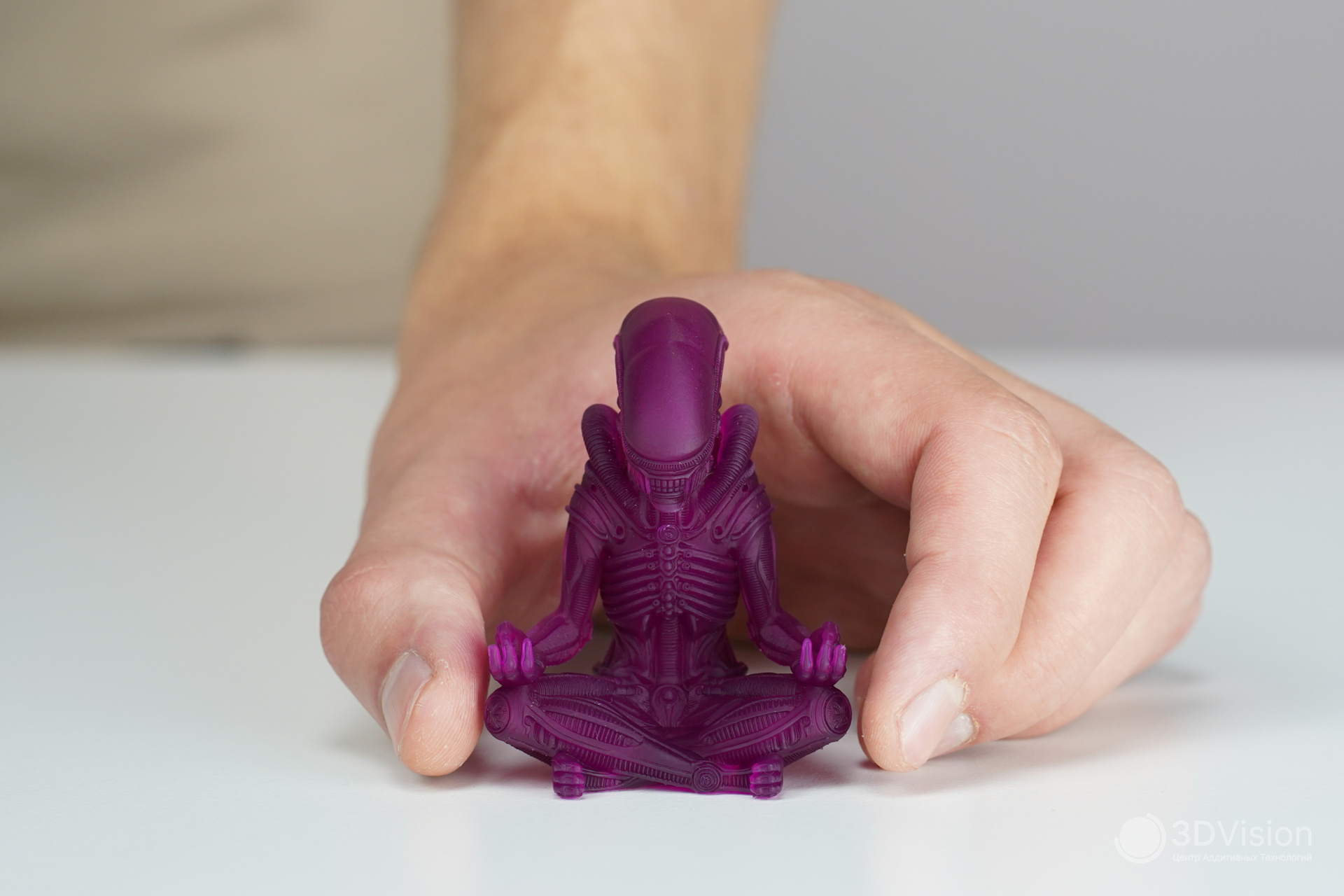

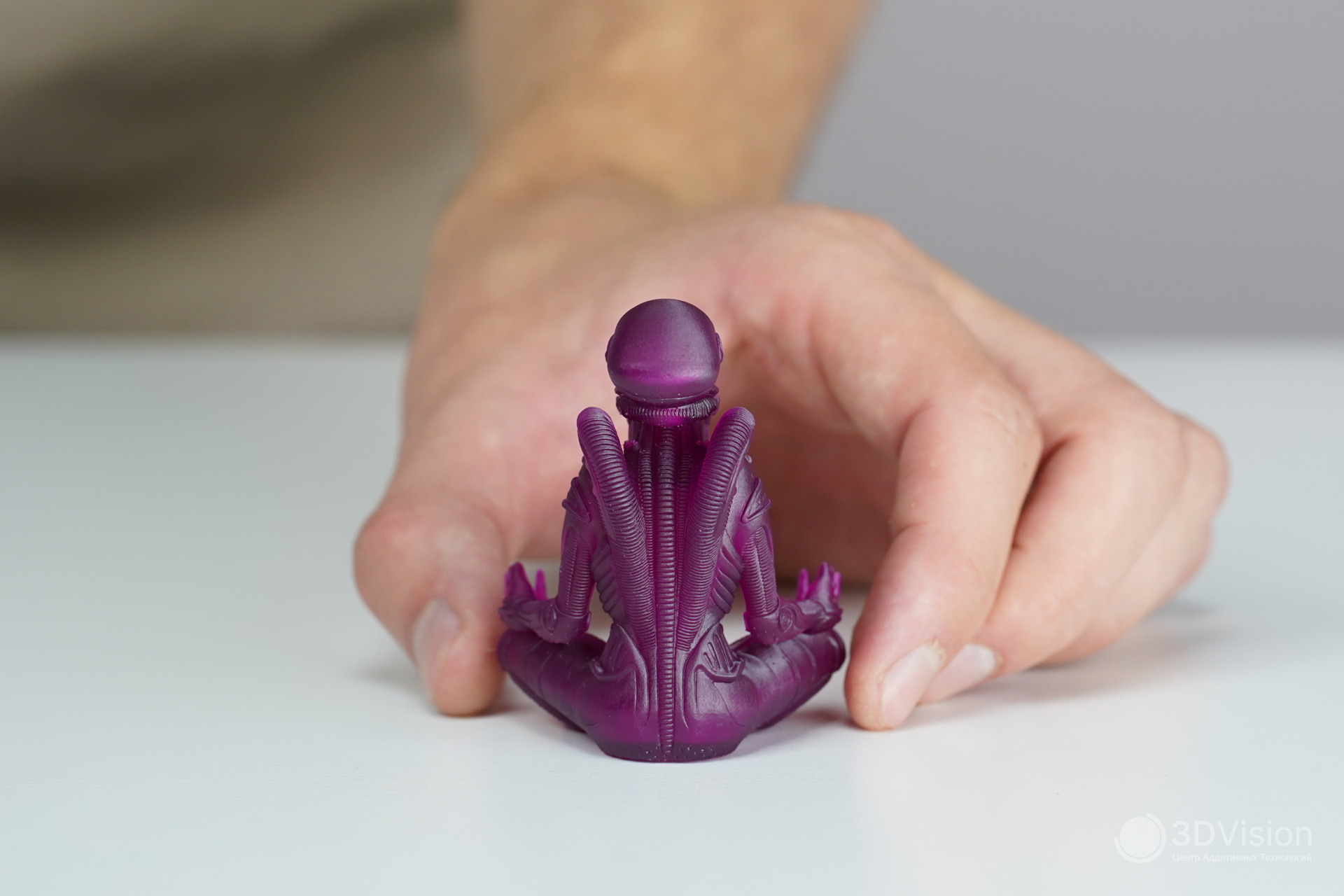

Следующим в печать отправился ксеноморф в позе лотоса. Изменился только цвет смолы, настройки остались прежними.

В отличие от розы, здесь мелкая детализация, которая позволит проверить возможности принтера.

Ксеноморф получился качественным и детализированным. Стандартный профиль печати позволяет творить шедевры!

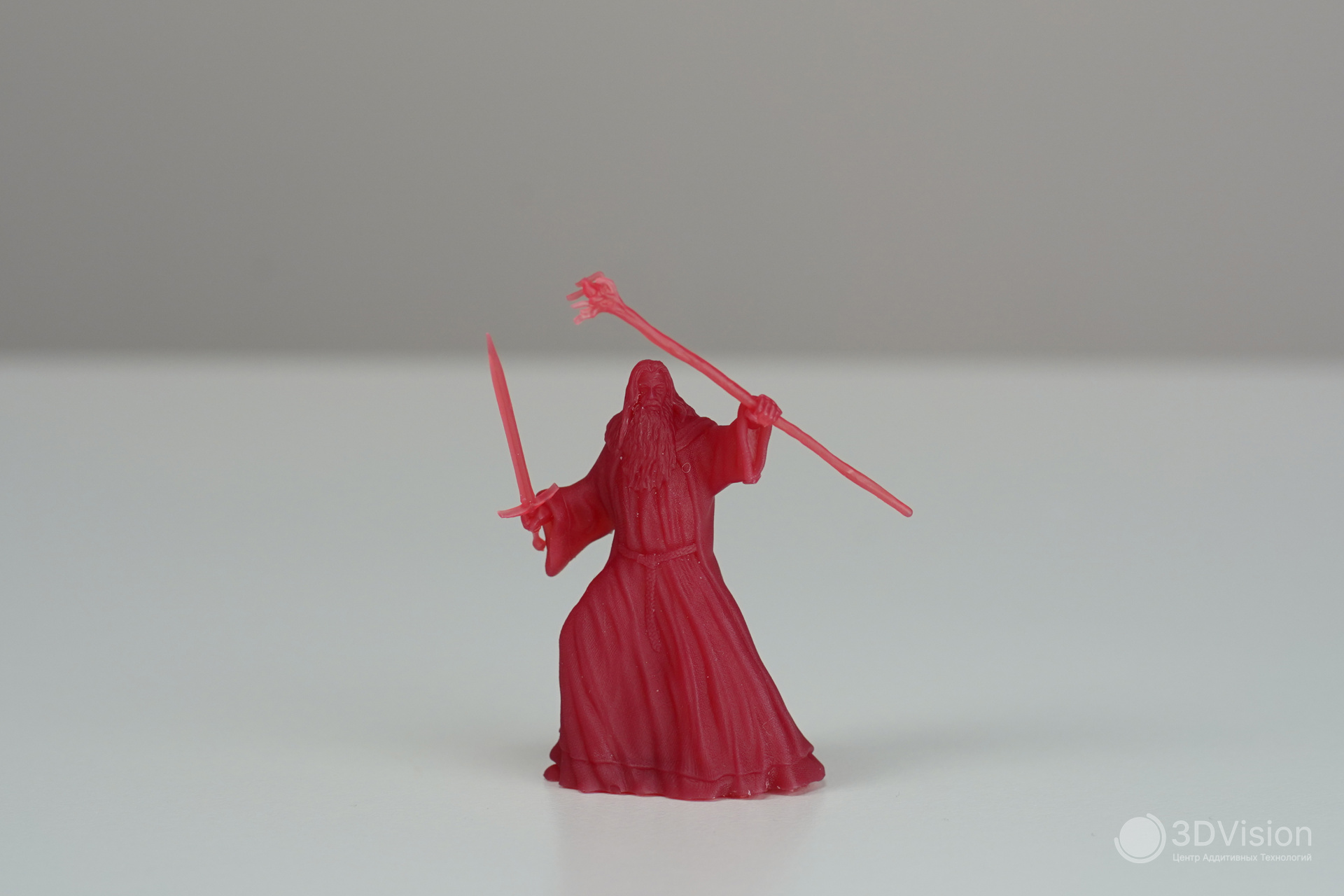

Далее напечатали диораму «Ты не пройдёшь!» из Властелина Колец. Она сборная, состоит из 15 частей, которые были напечатаны за 6 запусков.

Подставка, на которой стоит Балрог, настолько большая, что поместилась бы в компактный Mono 4 Ultra только по частям. Мы разделили её надвое и меньшую часть напечатали на «Ультре», а бóльшую на HeyGears Reflex RS, чтобы сэкономить время.

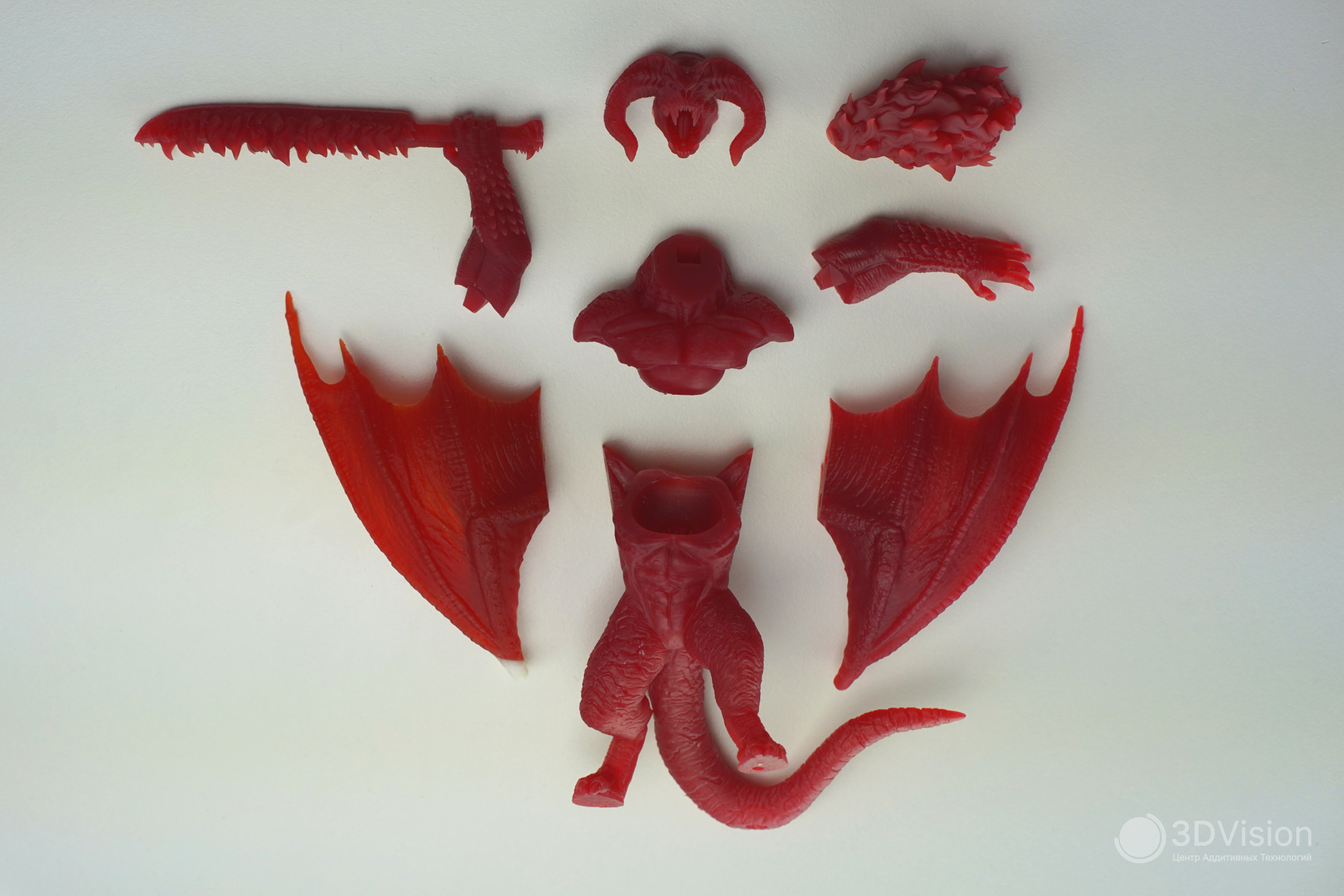

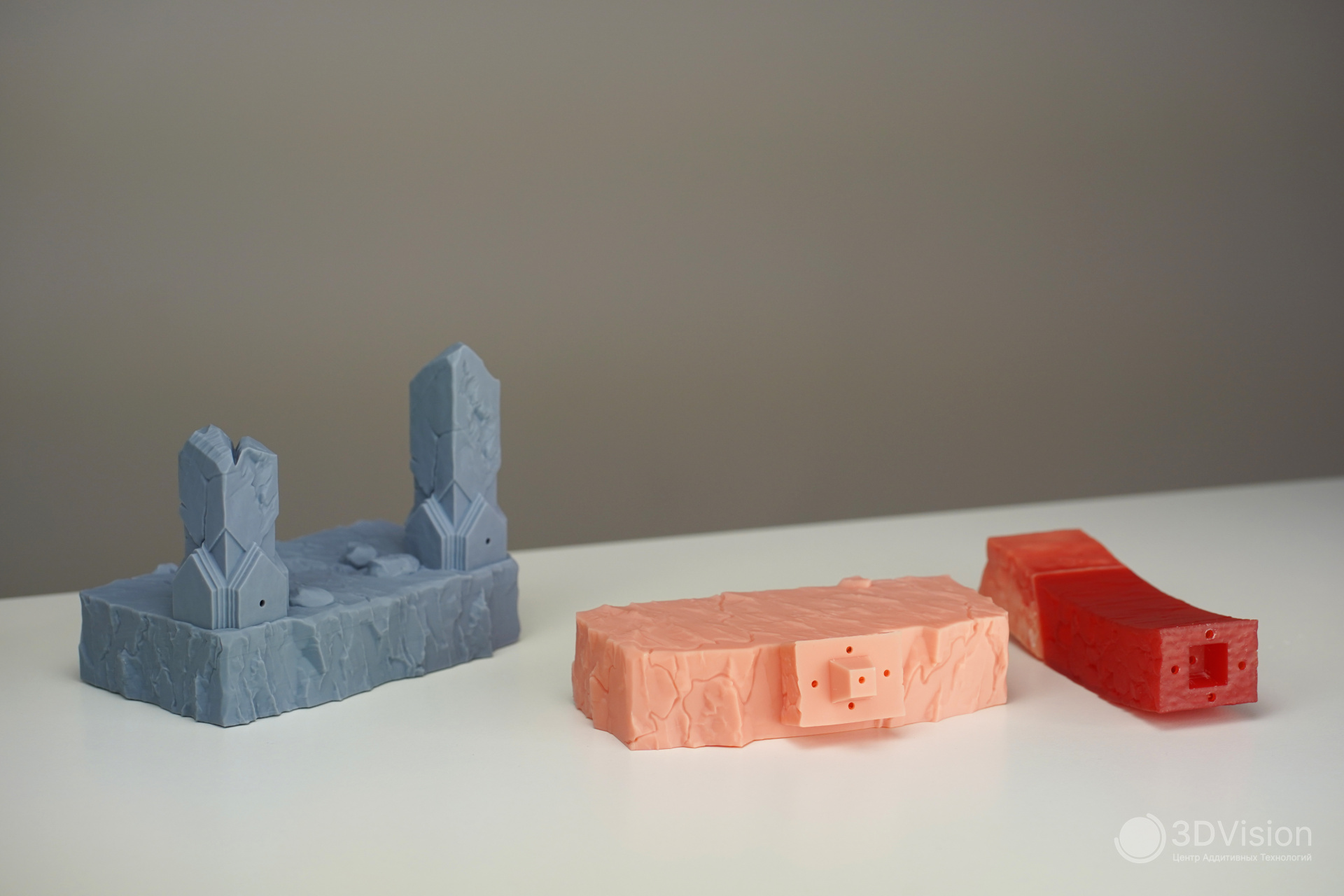

Диорама по частям:

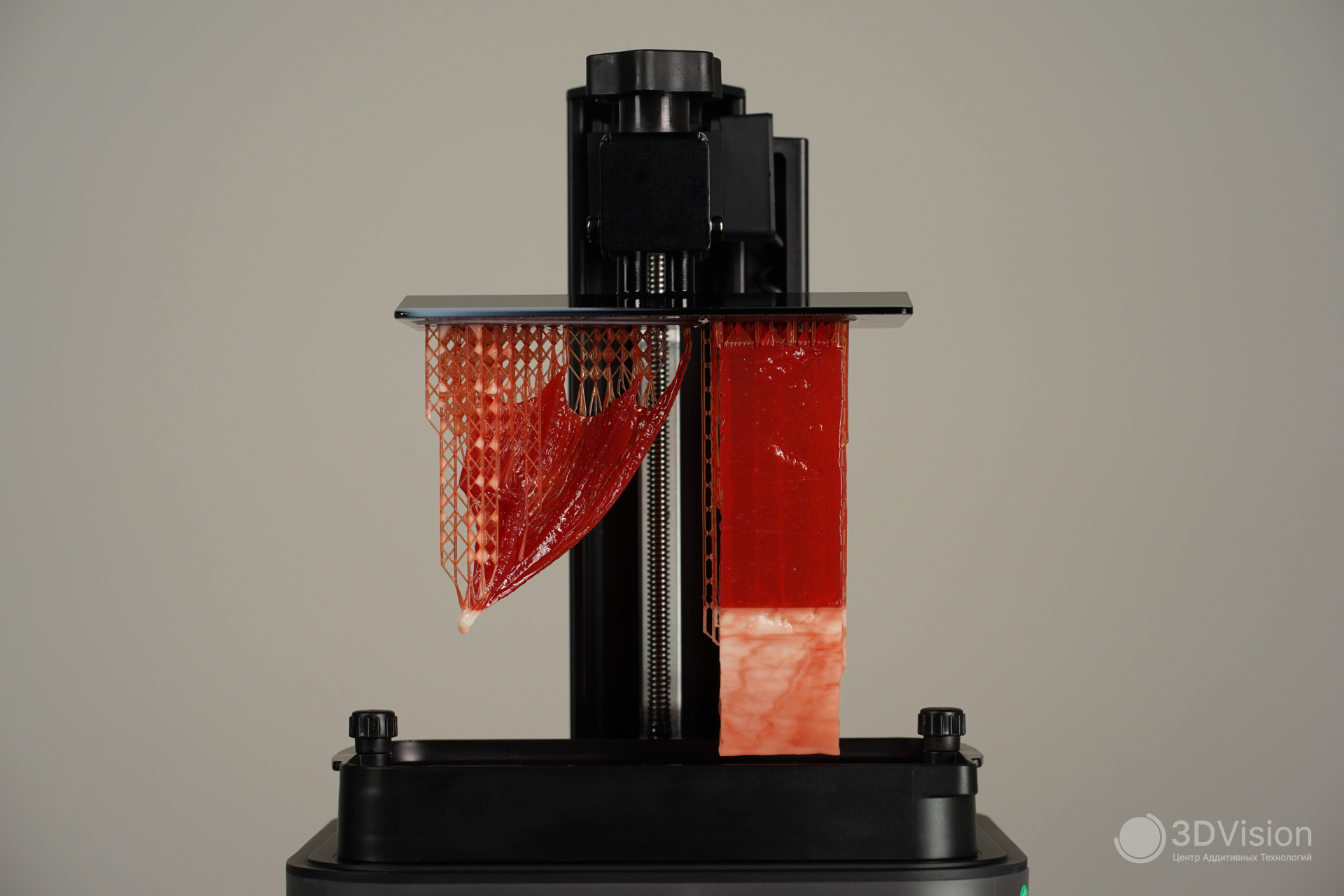

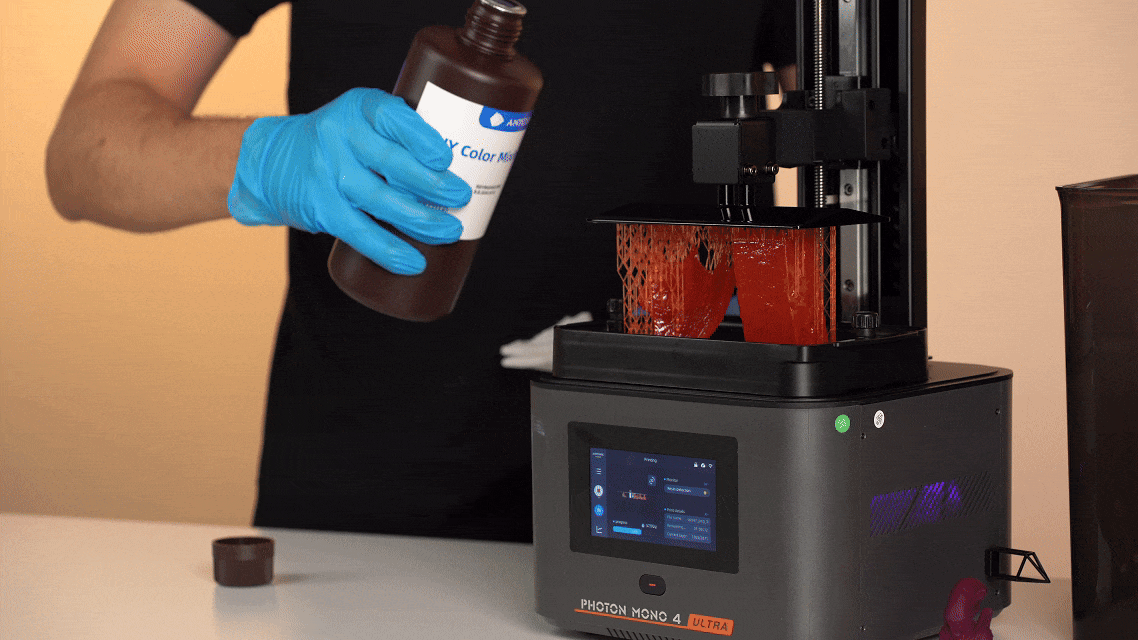

Во время печати одного из столов поняли, что смолы в ванной не хватит, и долили другой цвет.

Не делайте так пожалуйста

Детали получились интересные:

Бекон? Почти

Детали:

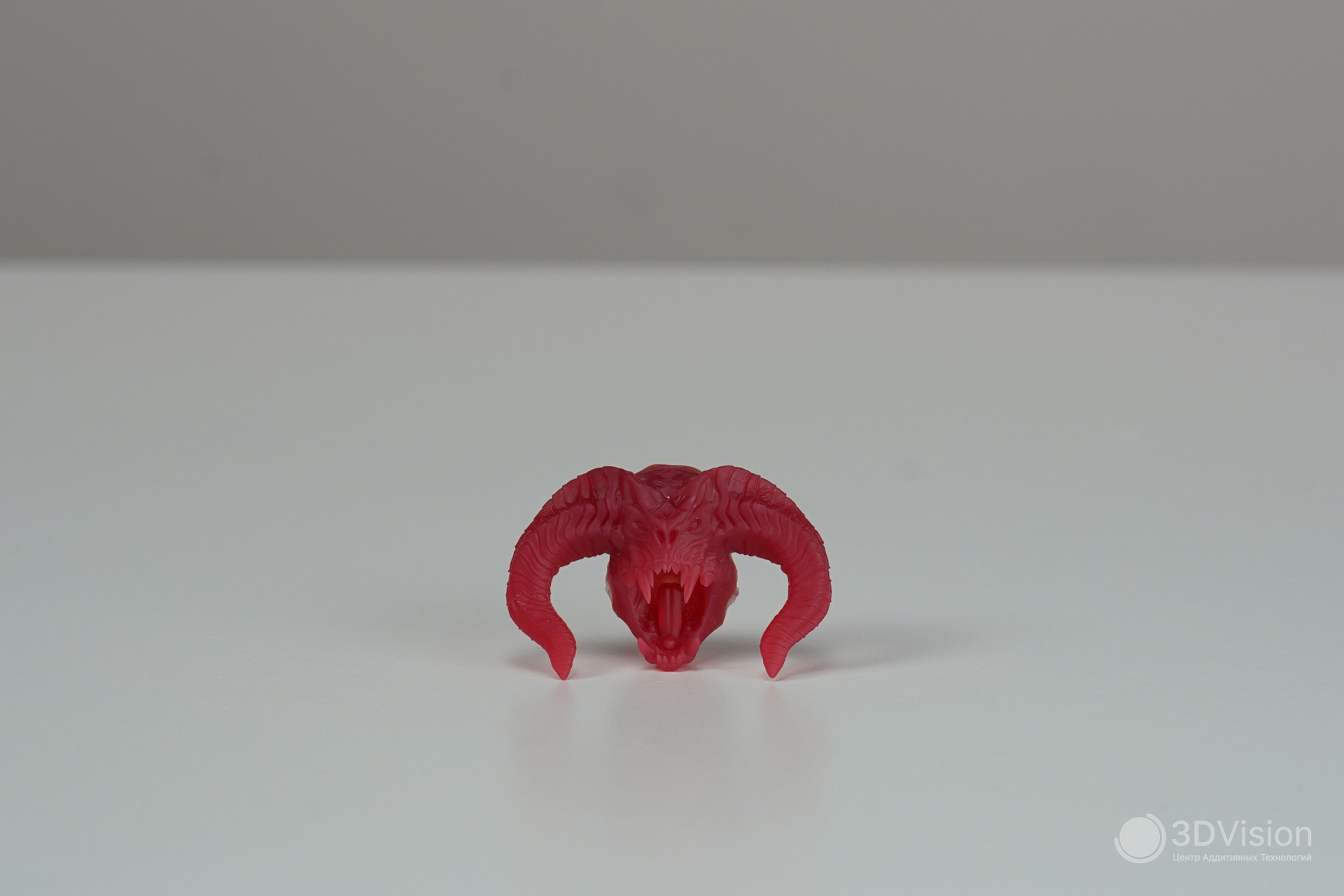

А говорят, у картинок нет озвучки

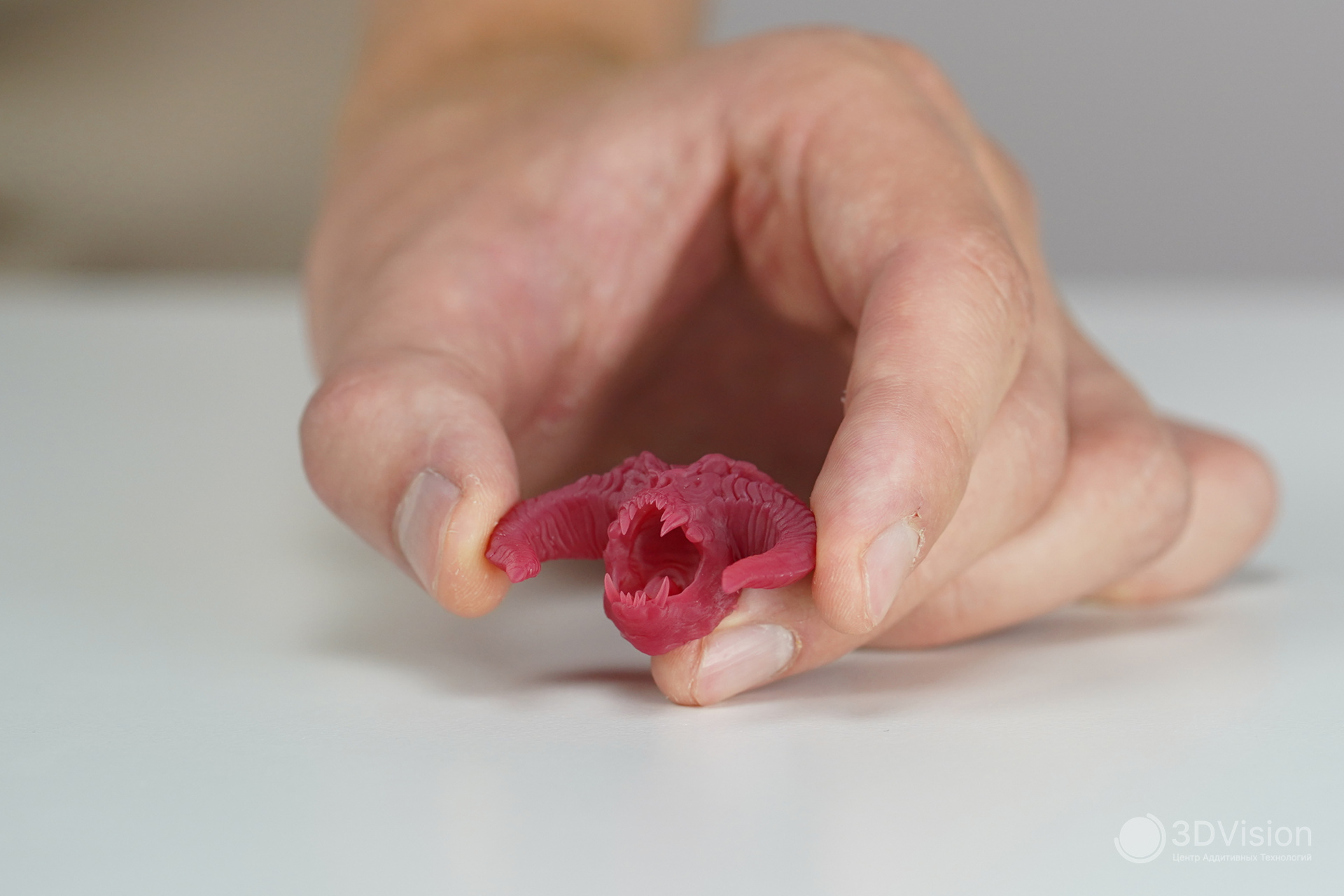

-Зачем тебе такие большие зубы?

-Это зубы мудрости. Если их показать — сразу понимают: надо сваливать.

Почти как на паспорт

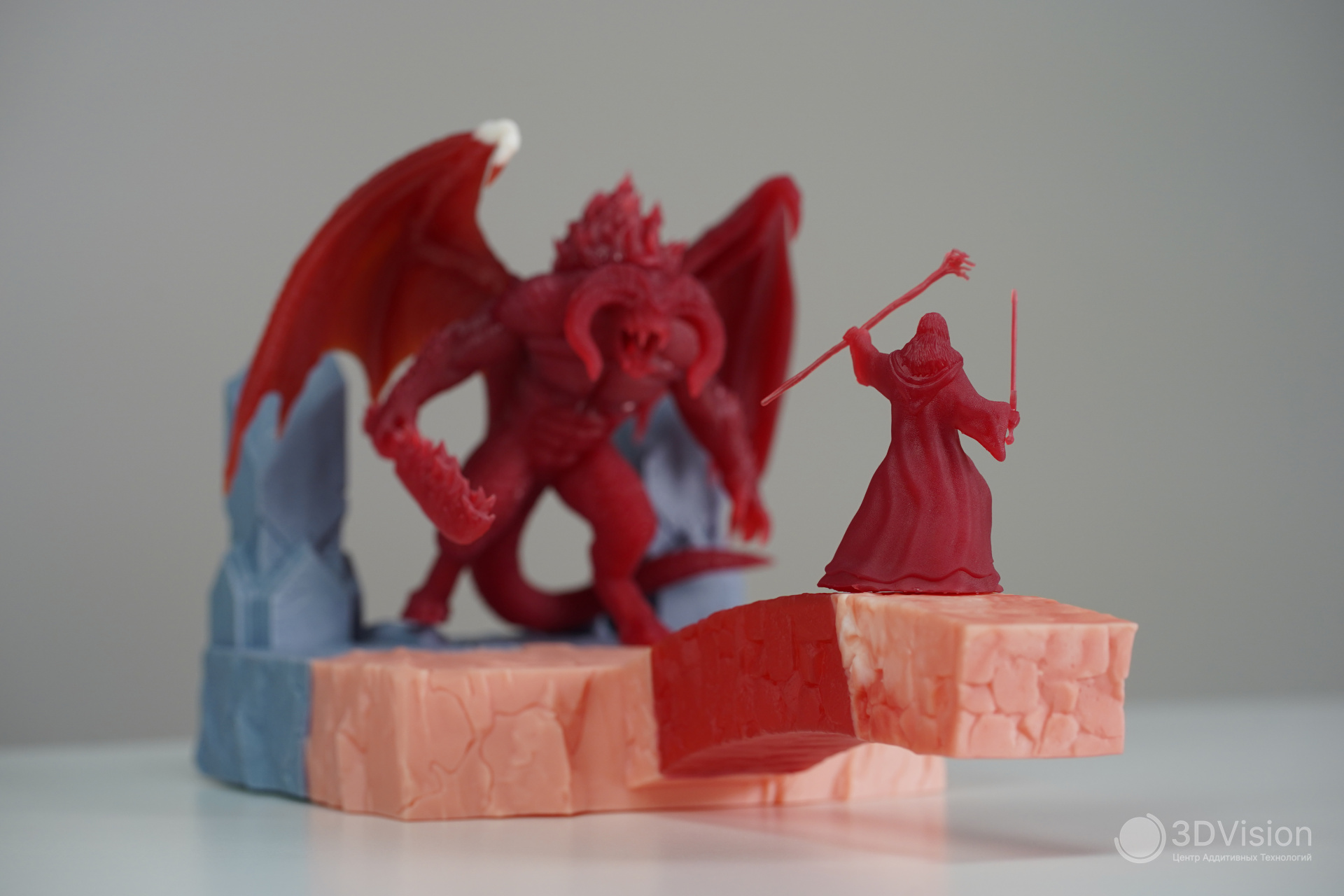

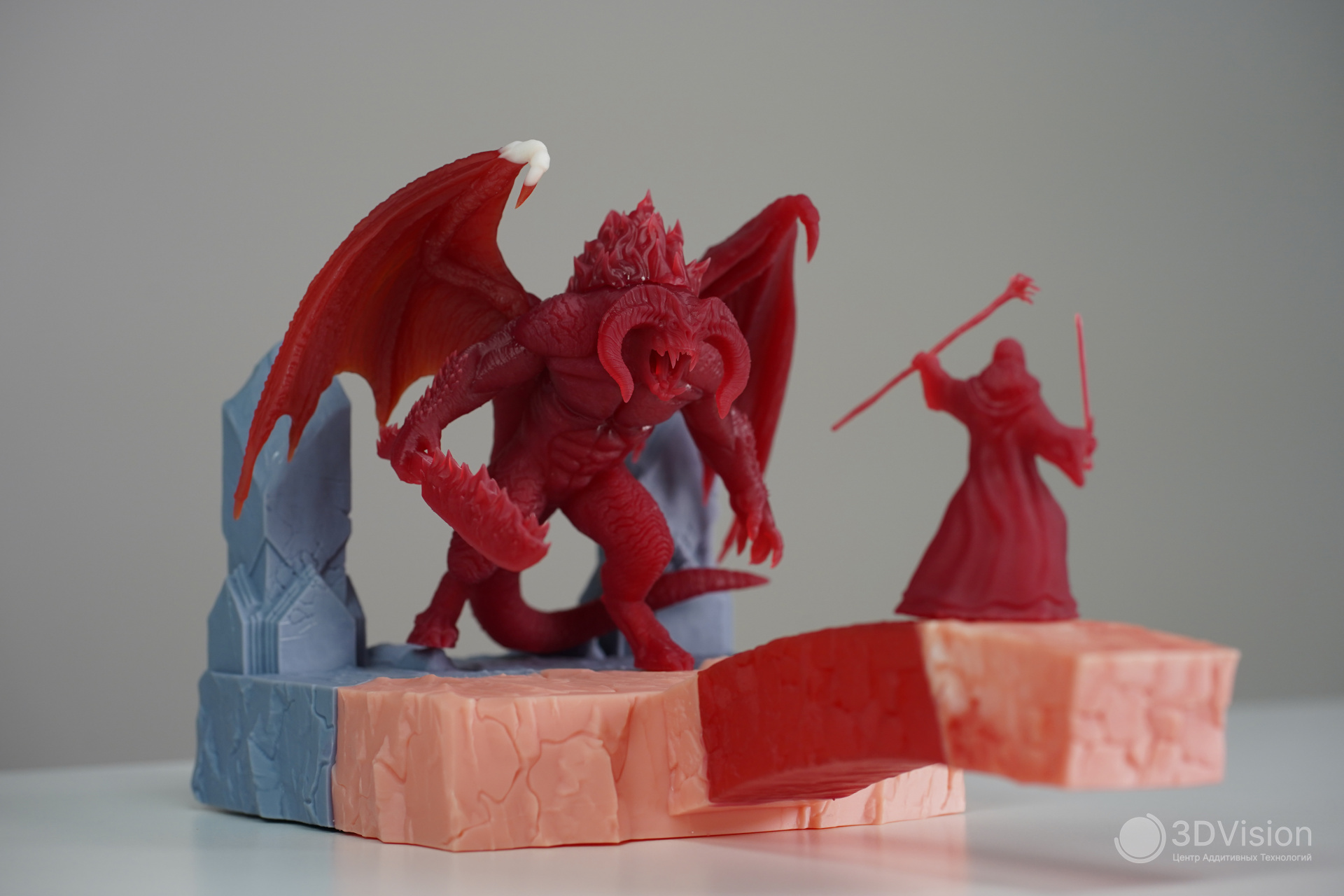

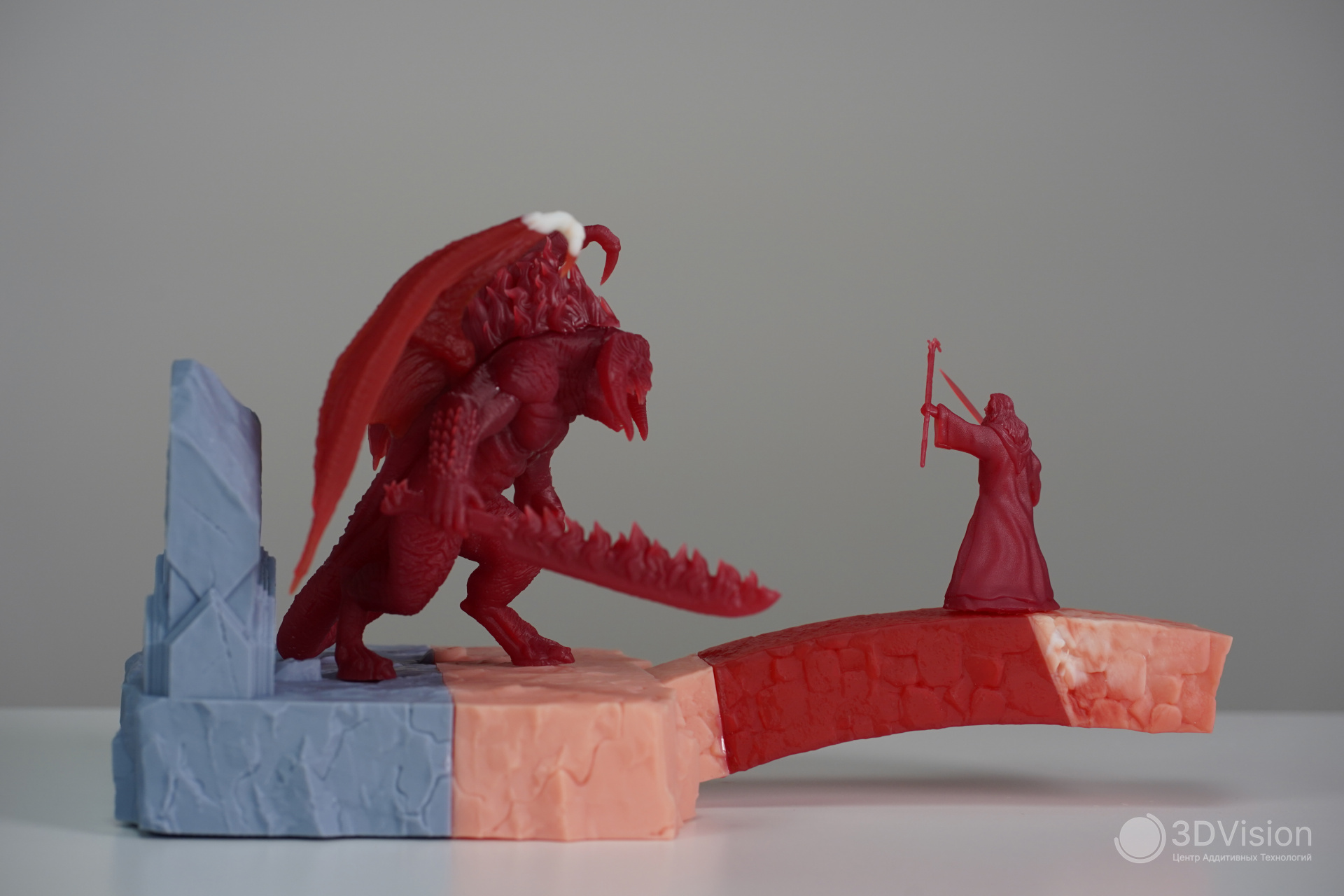

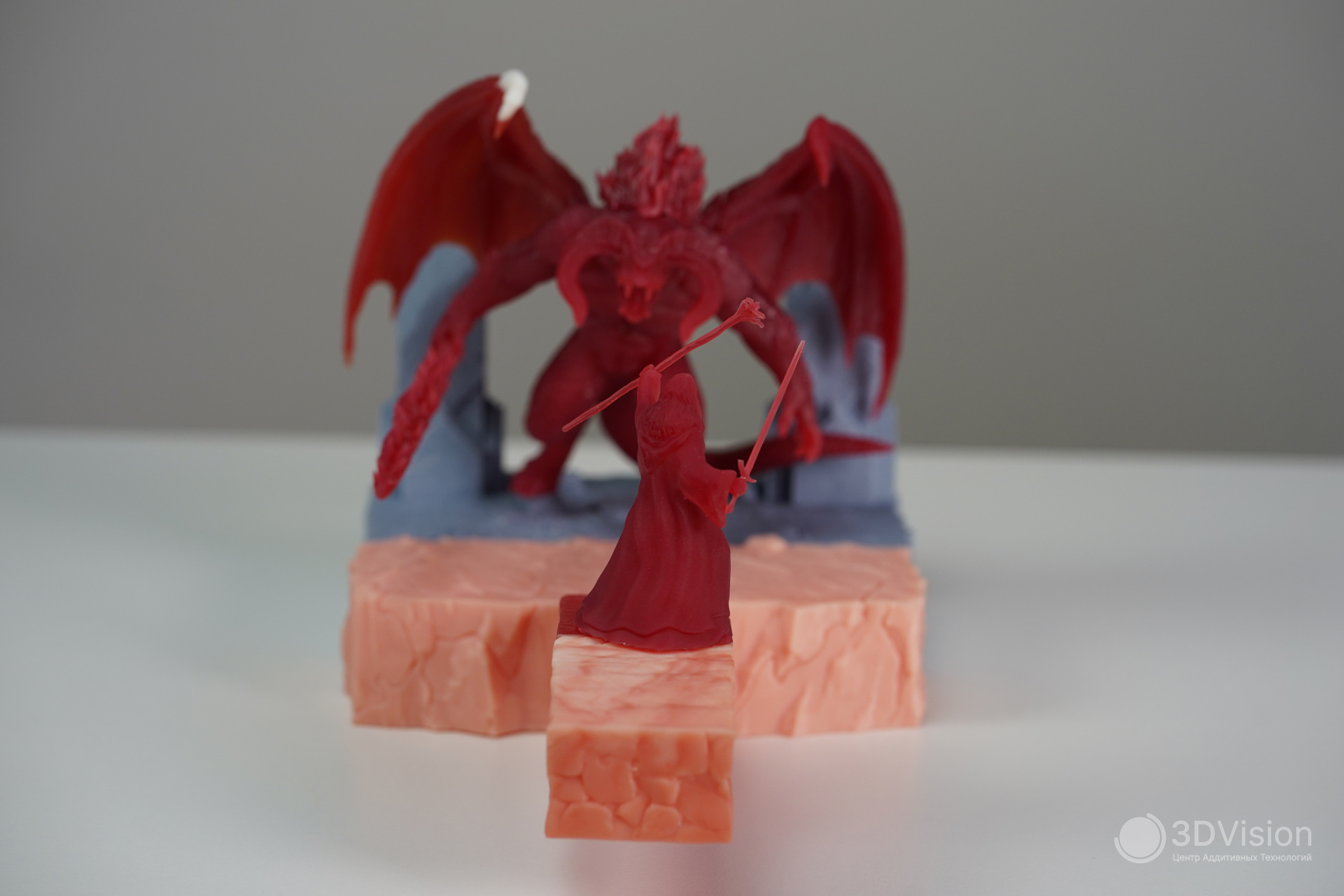

Все части без дополнительной постобработки склеили и получили такой результат.

Диорама получилась классная. Mono 4 Ultra увековечил легендарный момент, и у него всё получилось с первого раза. Единственная трудность, с которой мы столкнулись — детали почти намертво прилипали к столу, поэтому время экспозиции нижних слоёв снизили до 20 секунд.

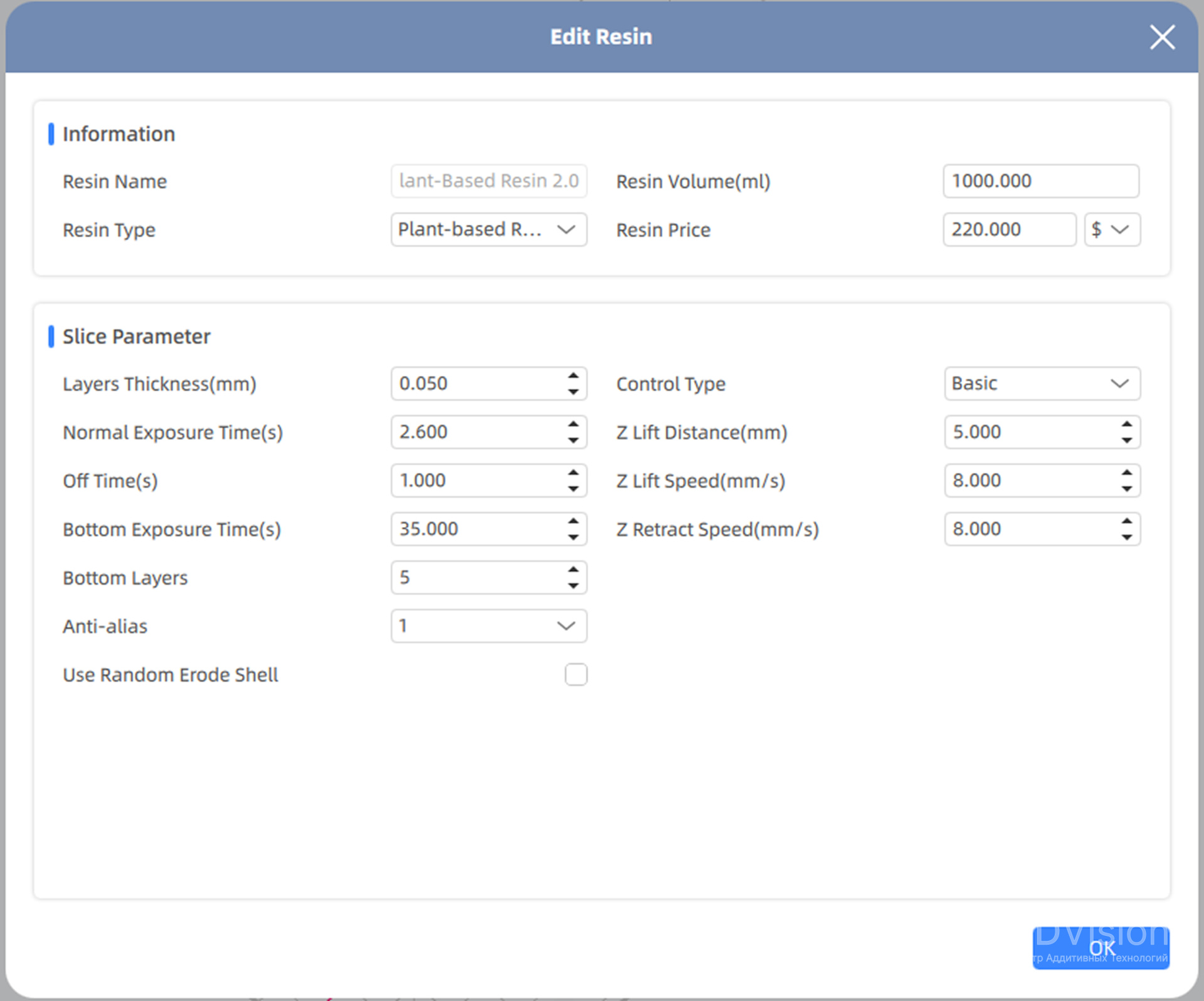

Второй мы попробовали смолу Anycubic Plant-Based Resin. Также взяли стандартный профиль печати, настройки следующие:

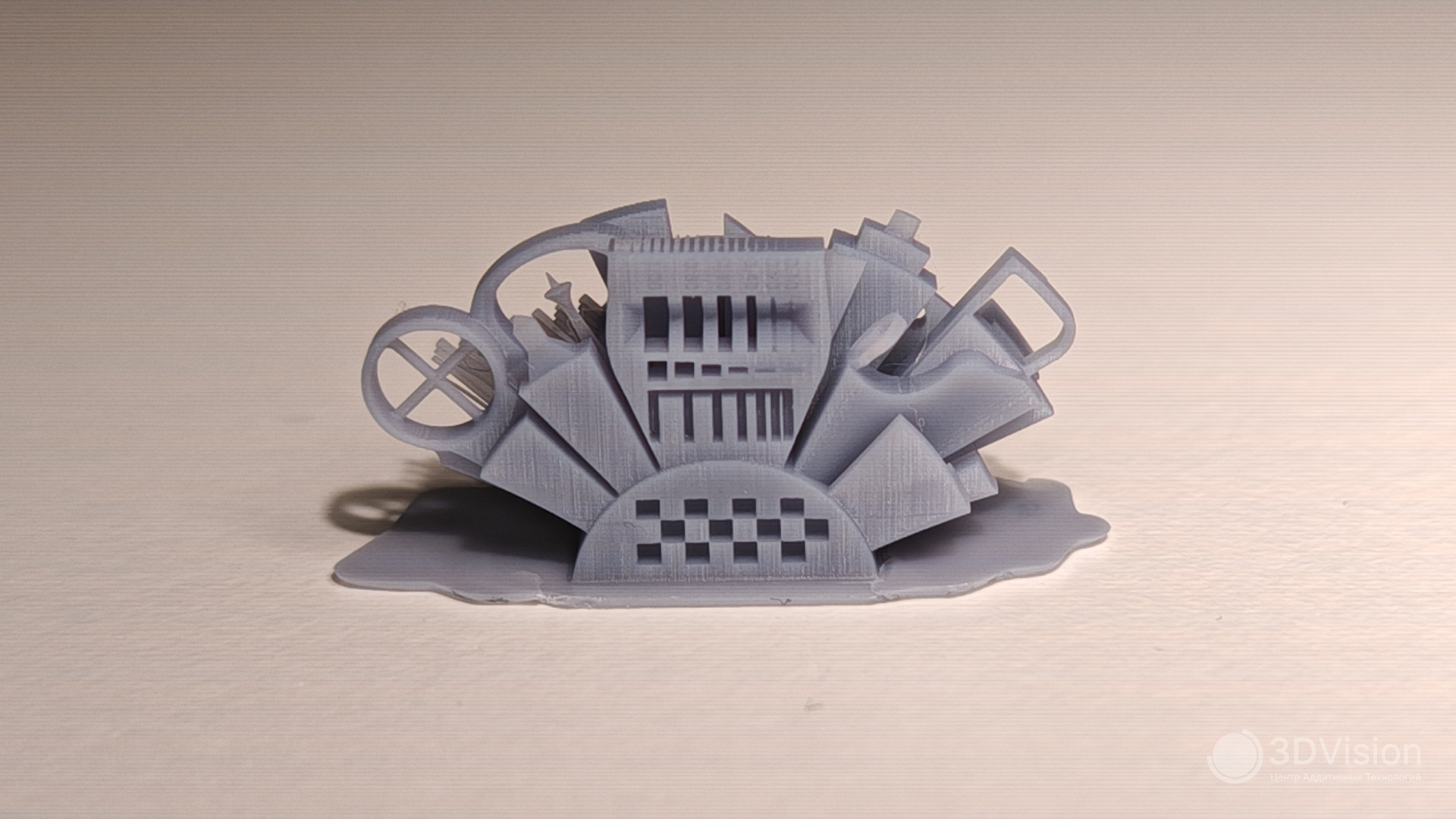

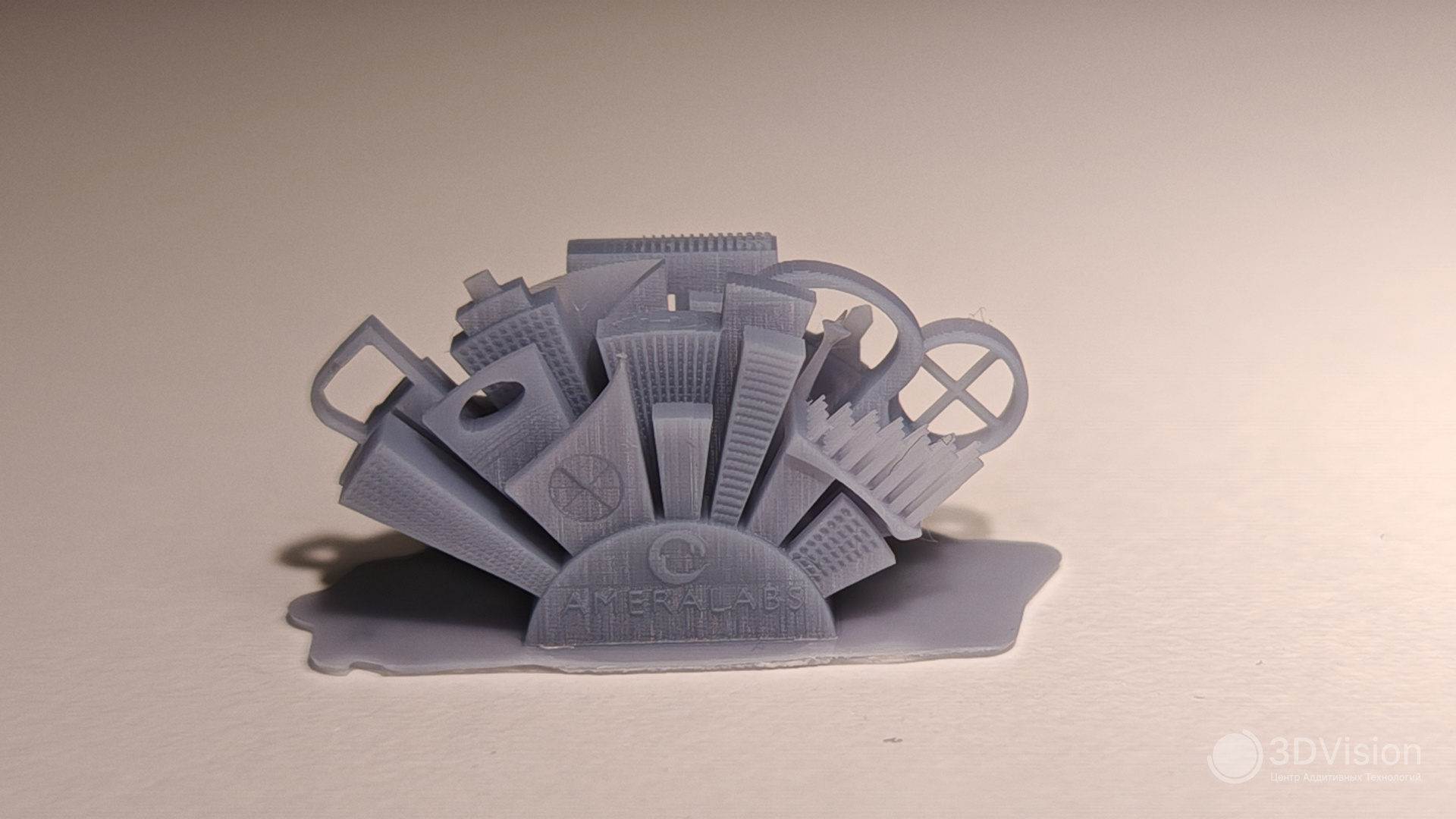

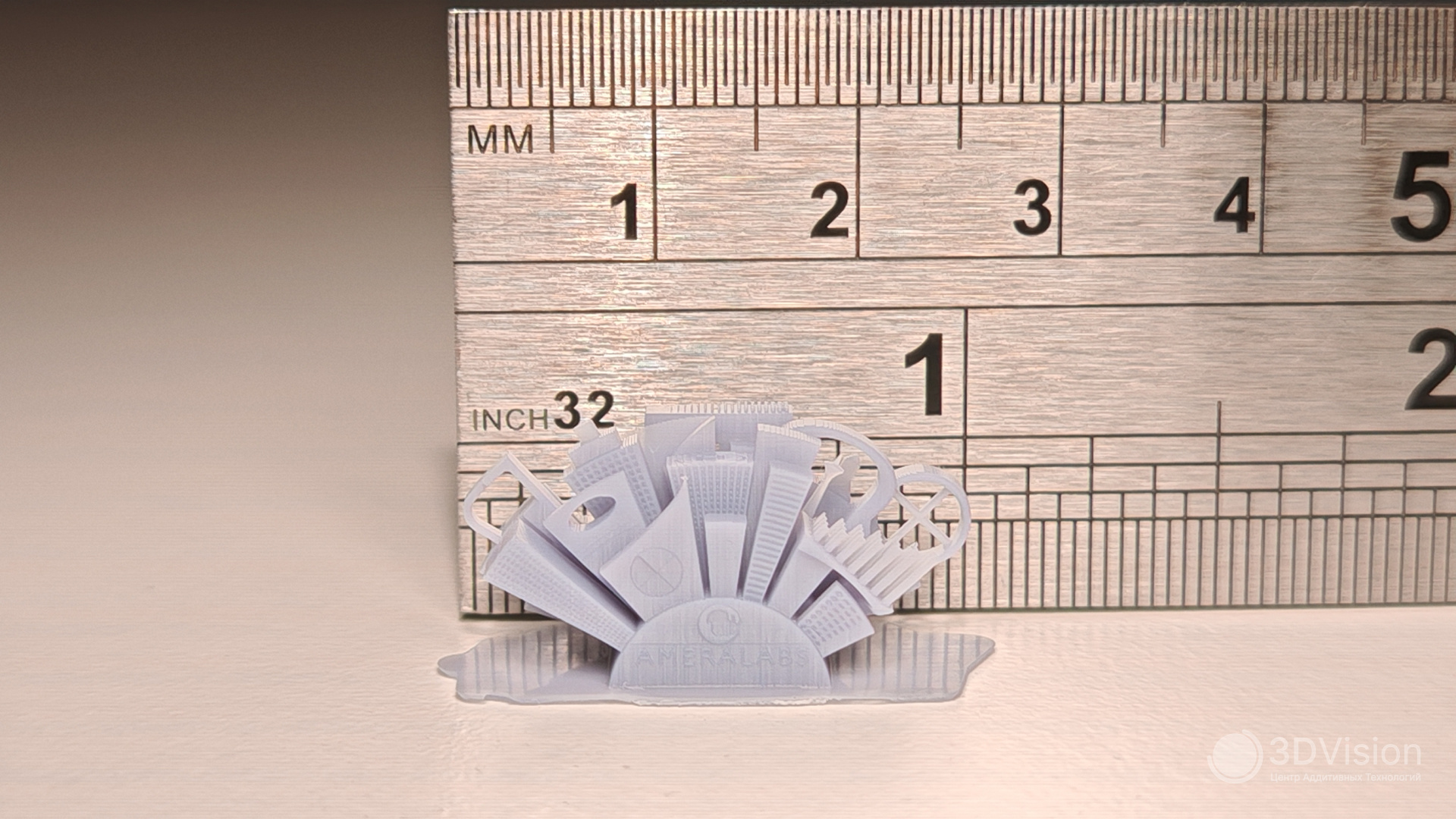

Этой смолой сделали тесты AmeraLabs без сглаживания:

Один инч или 25,4 мм в длину

Результат достойный, видно вообще всё, что должно быть. Опыт печати с использованием стандартных профилей был крайне положительным.

Что нового в слайсере Anycubic Photon Workshop?

В январе 2025 года мы написали статью о Photon Mono 4, в которой рассмотрели основной функционал родного слайсера Anycubic и мобильного приложения. Приложение не изменилось, а вот в слайсере добавились возможности, о чём речь пойдёт ниже.

Начнём с того, что русского языка так и не появилось.

Из хороших изменений — появилось меню «калибровка», в котором можно сгенерировать R_E_R_F тест с нужными параметрами. Об этом тесте мы также писали в вышеупомянутой статье. Калибровка доступна пока что только для Mono 4 Ultra. Для остальных принтеров Anycubic такой функционал будет внедряться постепенно.

В настройках можно выбрать, на сколько зон делить область печати — 4; 6 или 8 — и шаг изменения времени экспозиции.

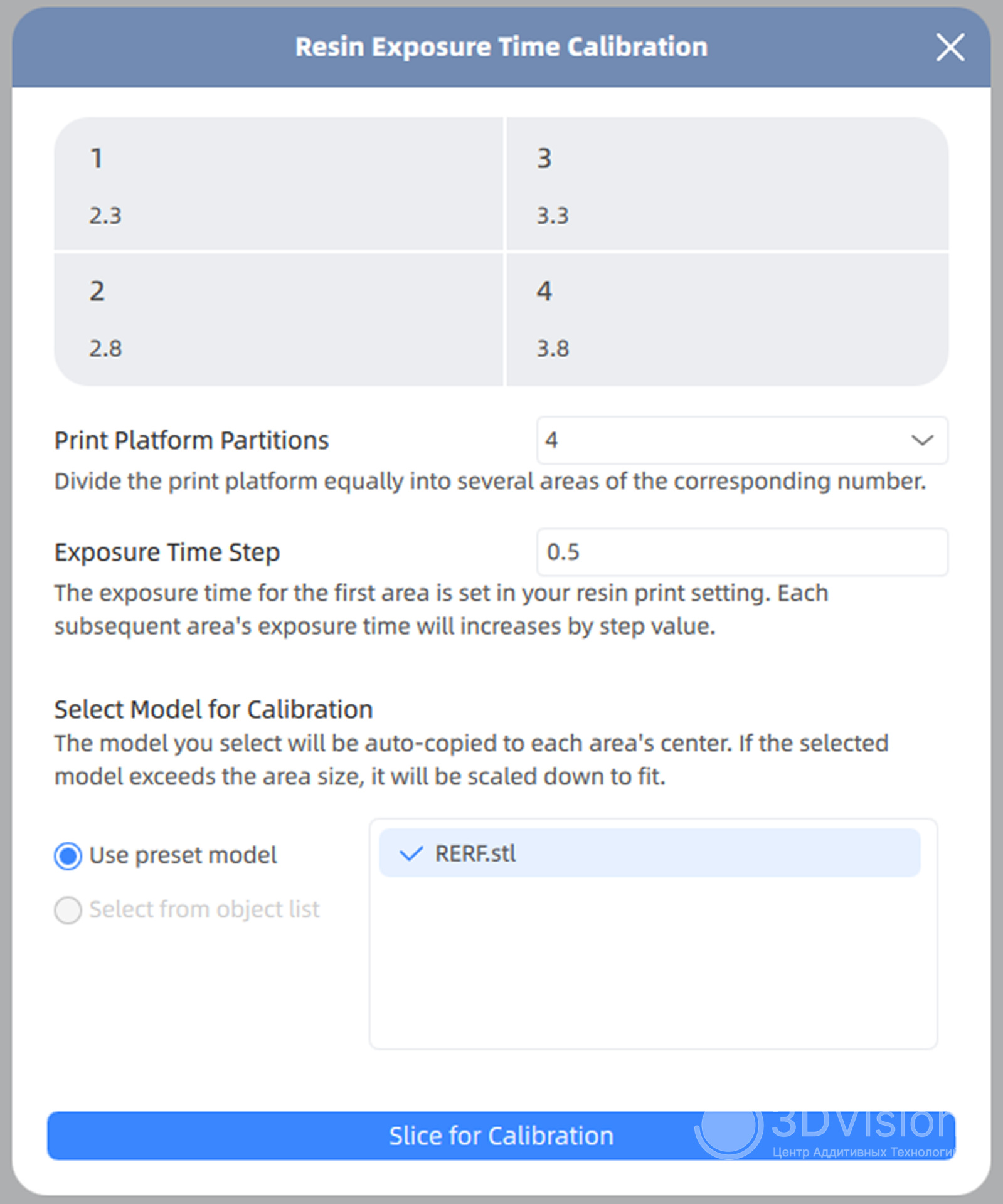

Меню настройки R_E_R_F теста

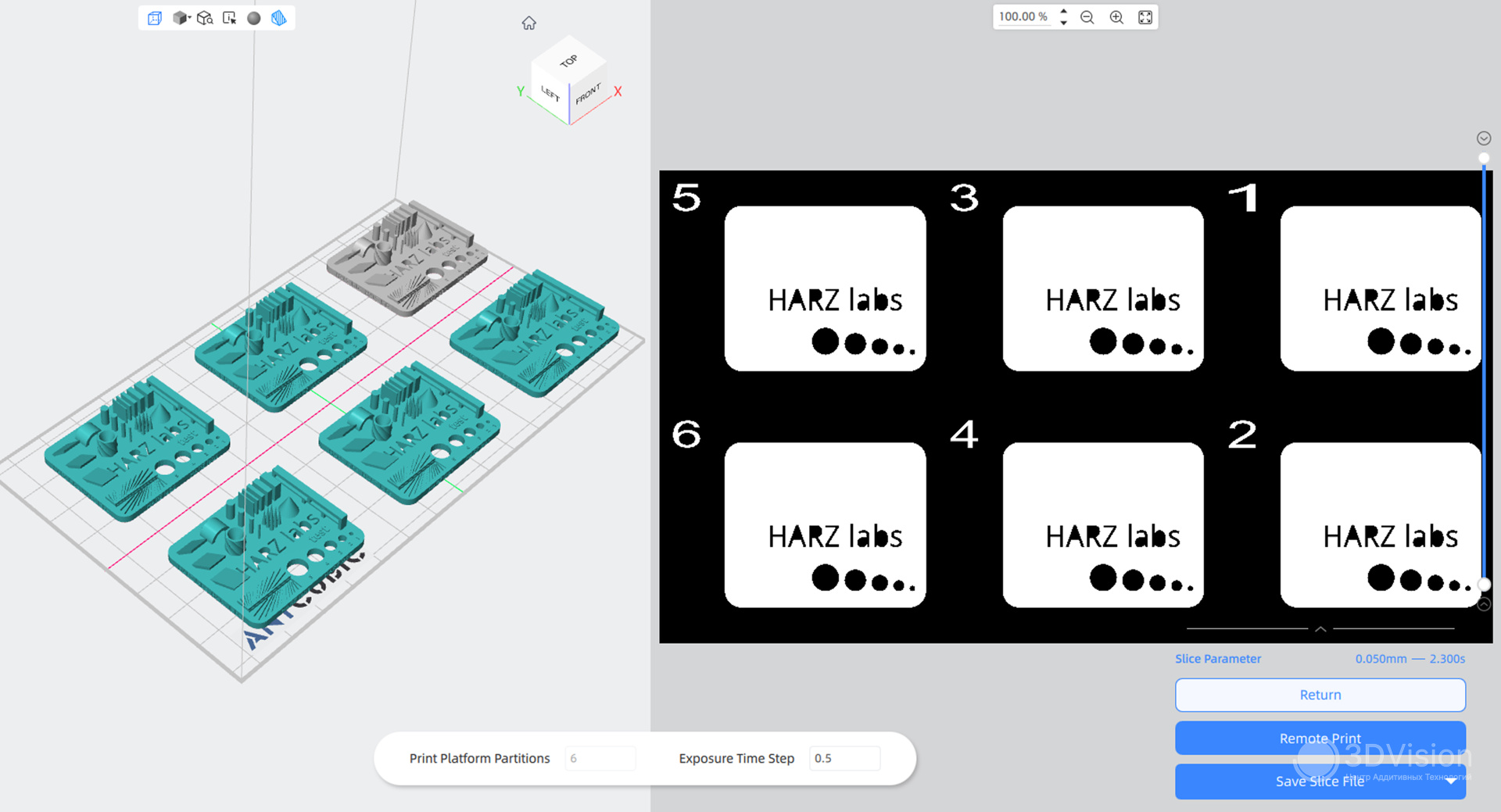

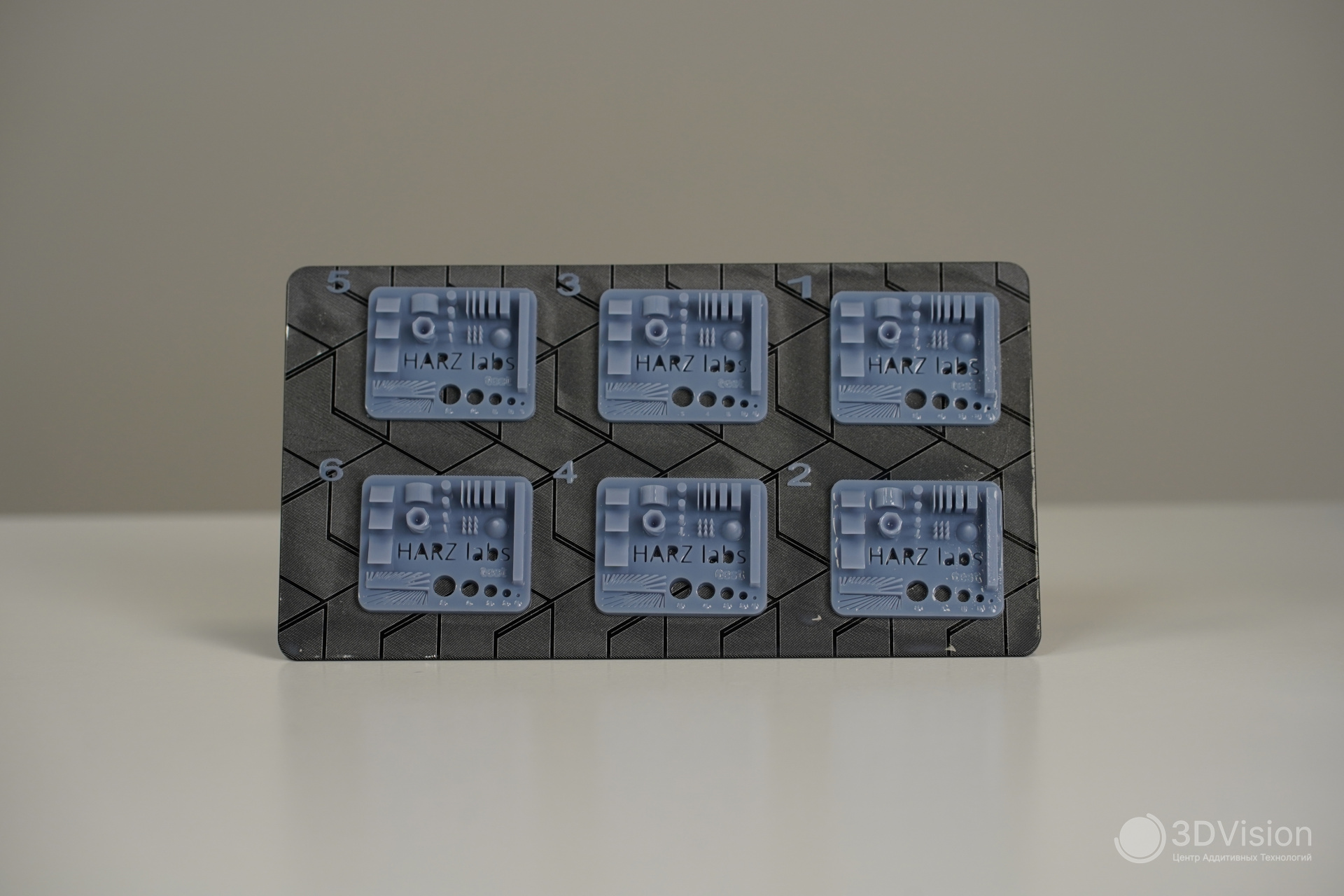

При желании можно использовать любую модель в качестве тестовой. Достаточно добавить её на стол, затем в меню «Select Model» указать «Select from object list». Так, например, сгенерировали тест с моделями Harz Labs.

Модели автоматически нумеруются, чтобы можно было понять, где какое время экспозиции. Кстати, при экспорте нужно обязательно назвать файл «R_E_R_F», иначе он напечатается с одинаковым временем засветки для всех деталей.

Этот файл не был назван «R_E_R_F», поэтому всё одинаковое

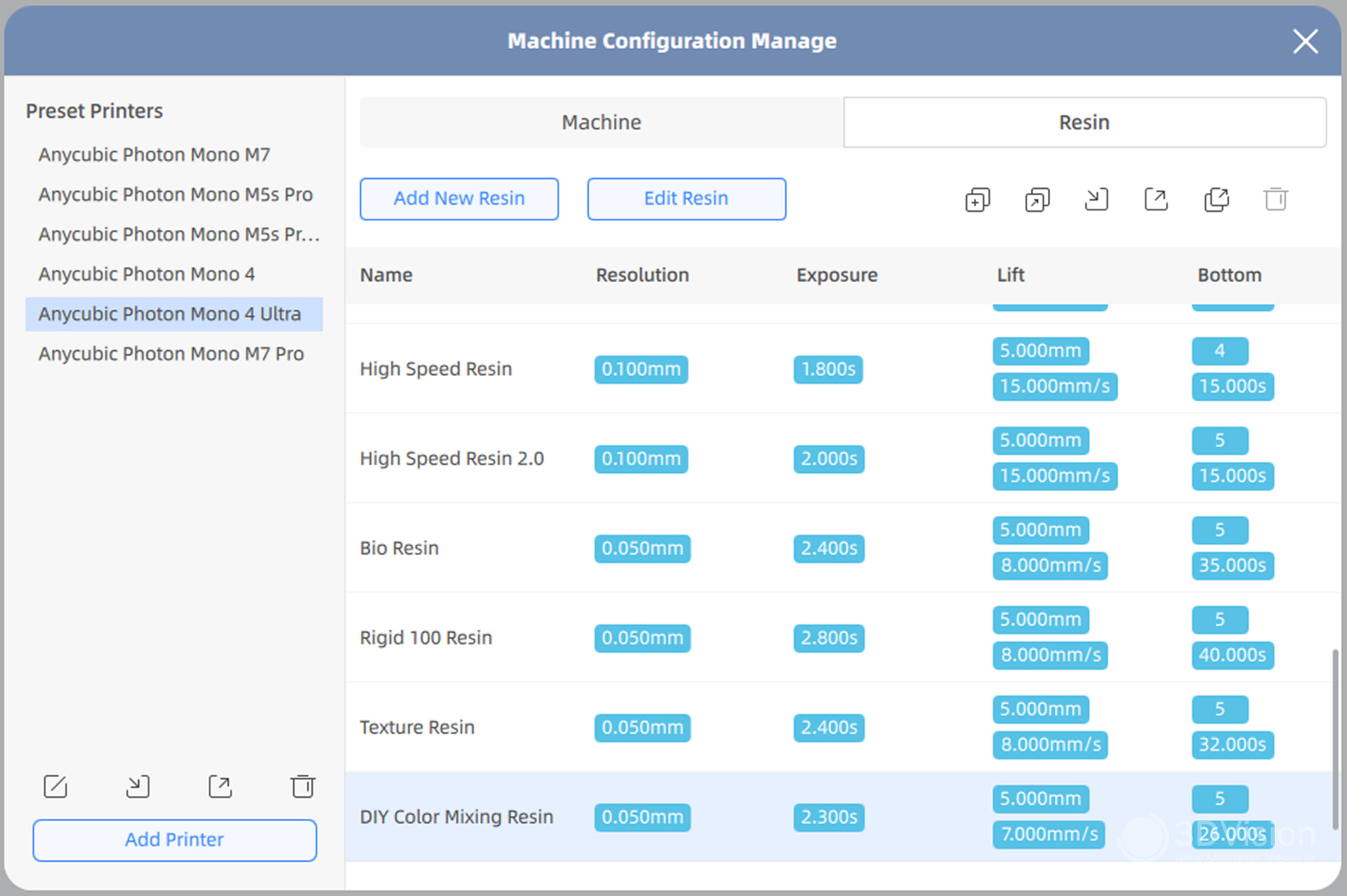

Далее, из положительных изменений — принтерам серии M7 и Mono 4 добавлены профили печати для всех смол Anycubic. Во время печати мы убедились, что профили работают корректно, и подобраны оптимальные параметры.

Выбирайте любую смолу и печатайте на здоровье!

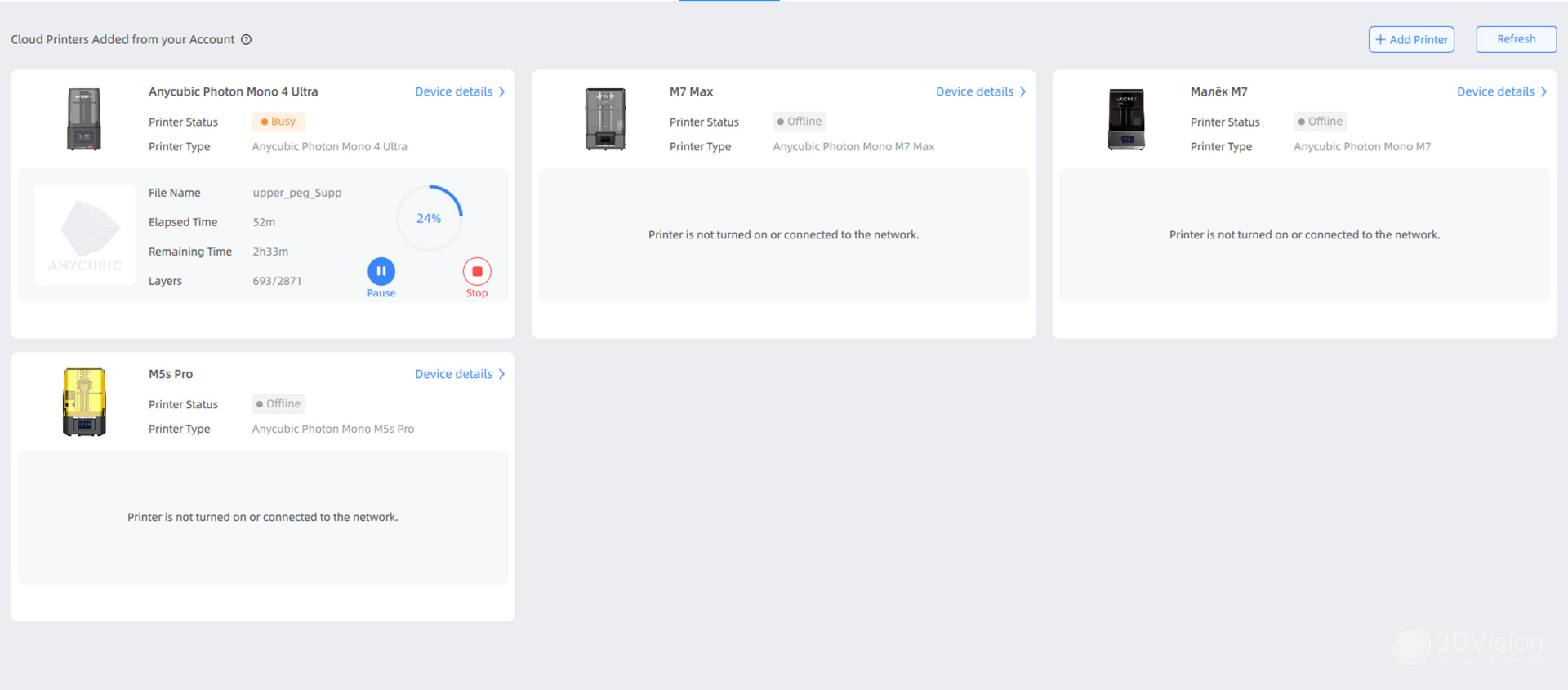

Также преобразилось меню с принтерами. Оно стало удобнее, нужная информация теперь перед глазами.

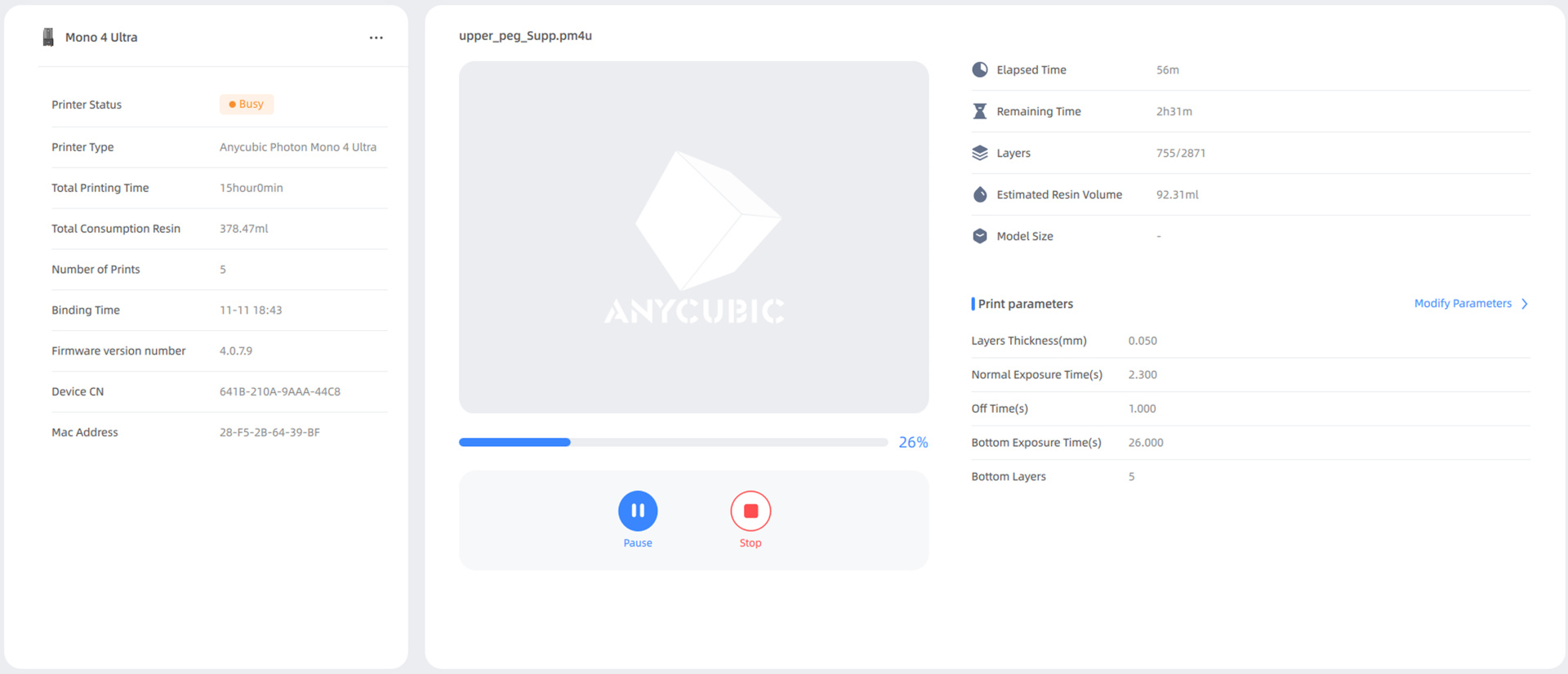

Если зайти в печатающий принтер, можно увидеть подробную информацию о файле. Здесь, опять же, напрашивается изображение с камеры внутри принтера, но этого нет и пока не планируется.

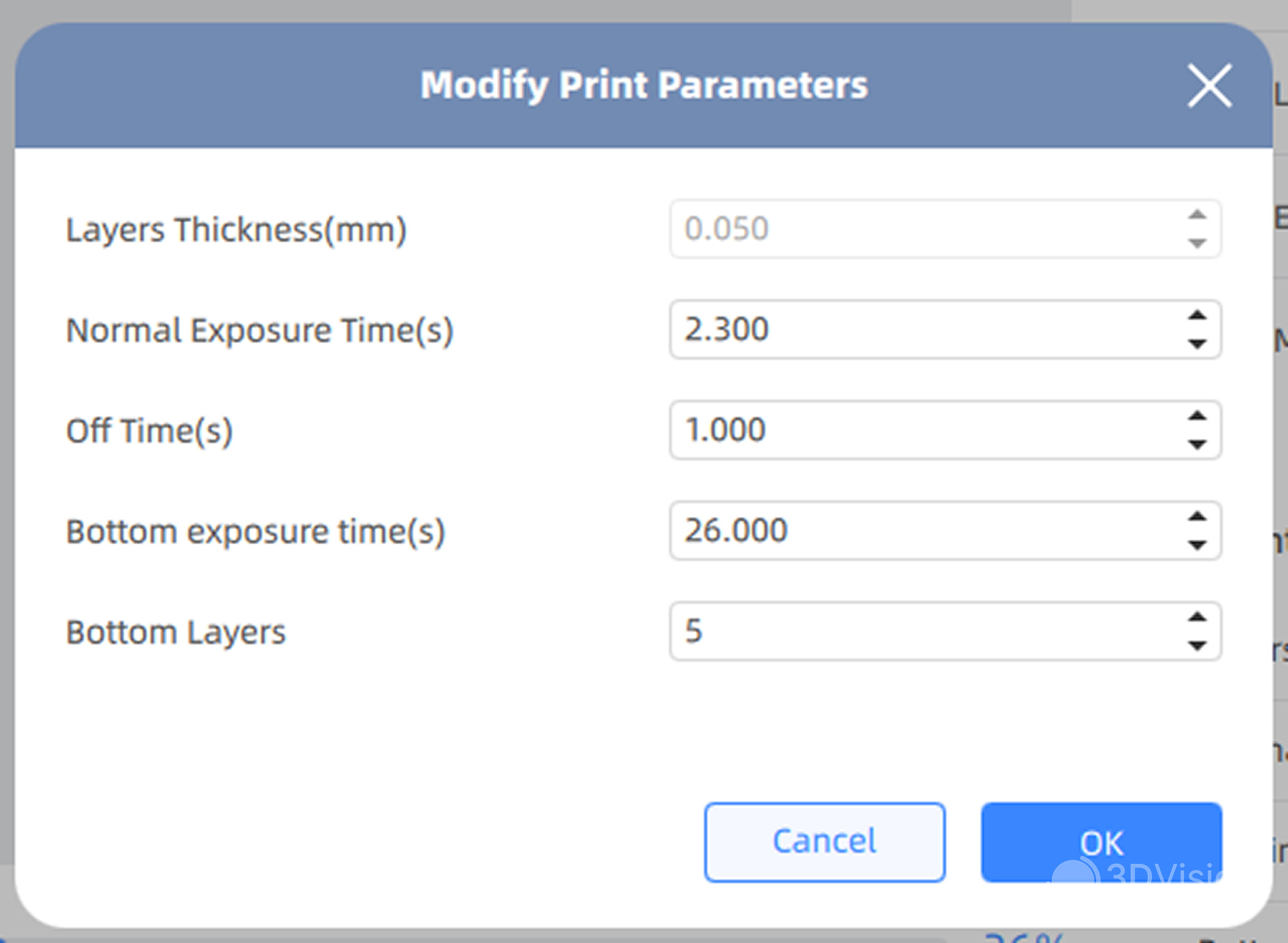

Печать можно поставить на паузу или остановить. Также есть возможность изменить некоторые параметры — время экспозиции нижних и нормальных слоёв, паузы перед засветкой и количество нижних слоёв.

Далее, в Photon Workshop добавилось облачное хранилище ёмкостью 2 Гб, в котором можно хранить и передавать на принтеры файлы печати.

Новые изменения позволяют экономить время и смолу, а также упрощают работу с принтерами.

Выводы

Anycubic Photon Mono 4 Ultra — это инструмент для профессионалов и энтузиастов, которым важны:

• скорость выполнения задач;

• точные  детали;

• удобство управления и мониторинга;

• надёжность работы в интенсивном режиме.

Принтер показывает высокий уровень автоматизации и технологичности, что позволяет сосредоточиться на реализации проектов. Благодаря высокому разрешению и интеллектуальным функциям, Ultra подходит как для мелкосерийного производства, так и для сложных прототипов, где критичны временные и качественные параметры.

Кстати, сейчас на него действует скидка — это отличная возможность реализовать задуманное или порадовать близких накануне нового года. А если у вас остались вопросы - пишите в комментариях или нам на почту info@3dvision.su !
