Обзор и сравнение LCD 3D-принтеров HeyGears Reflex и Reflex RS

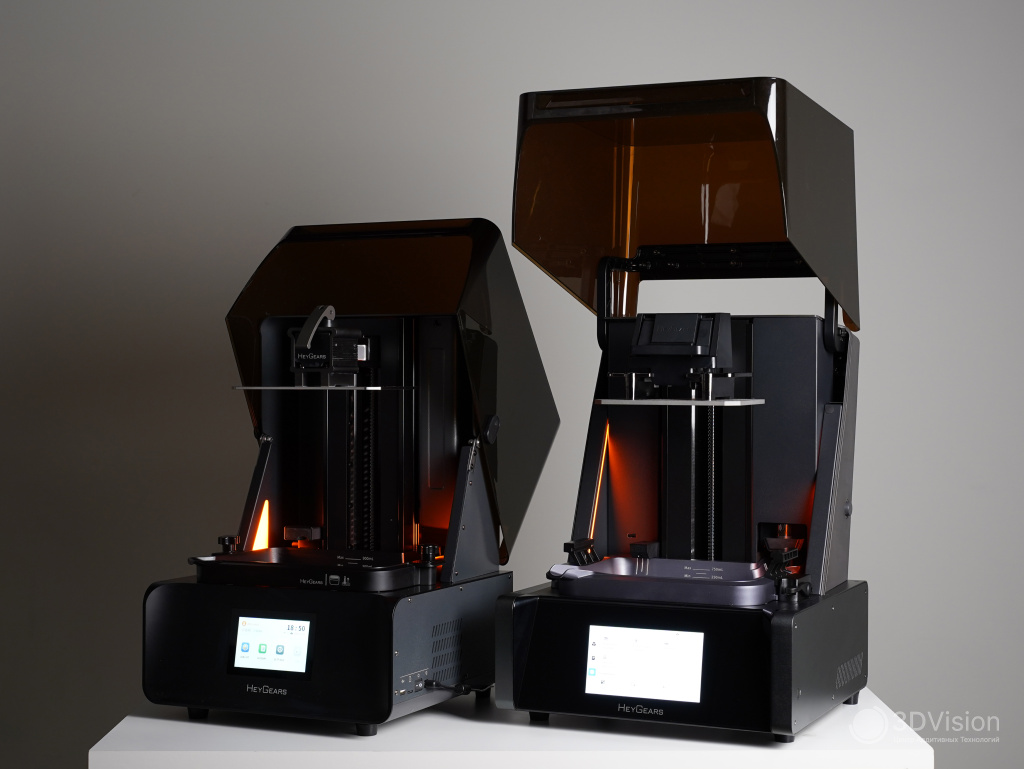

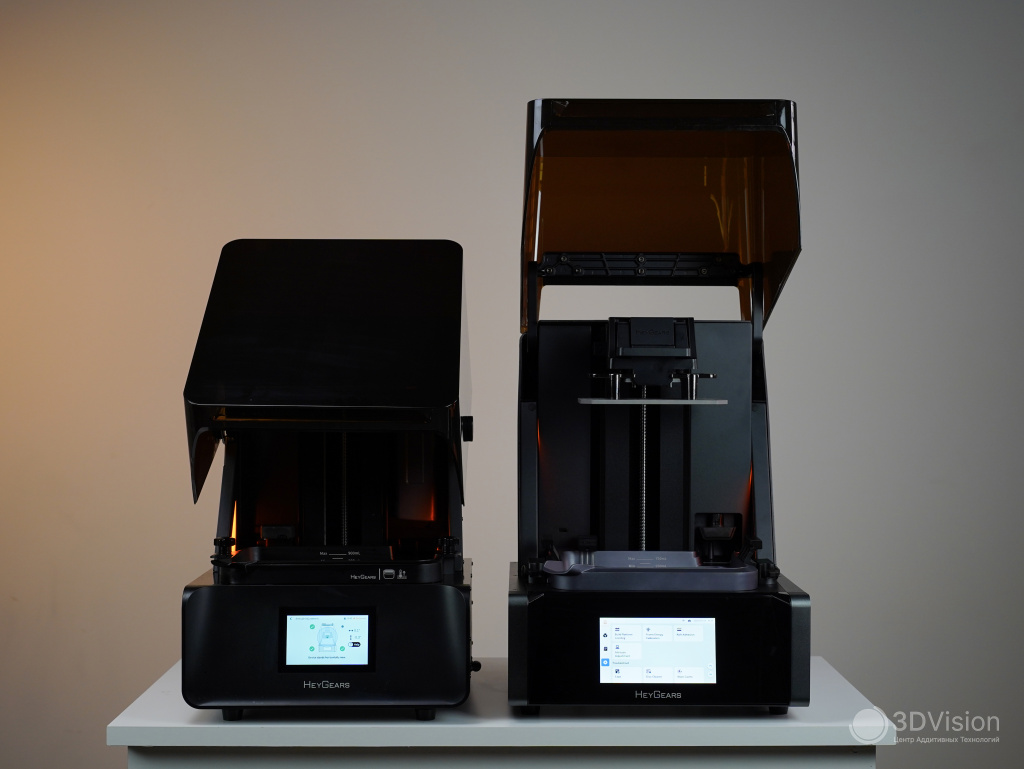

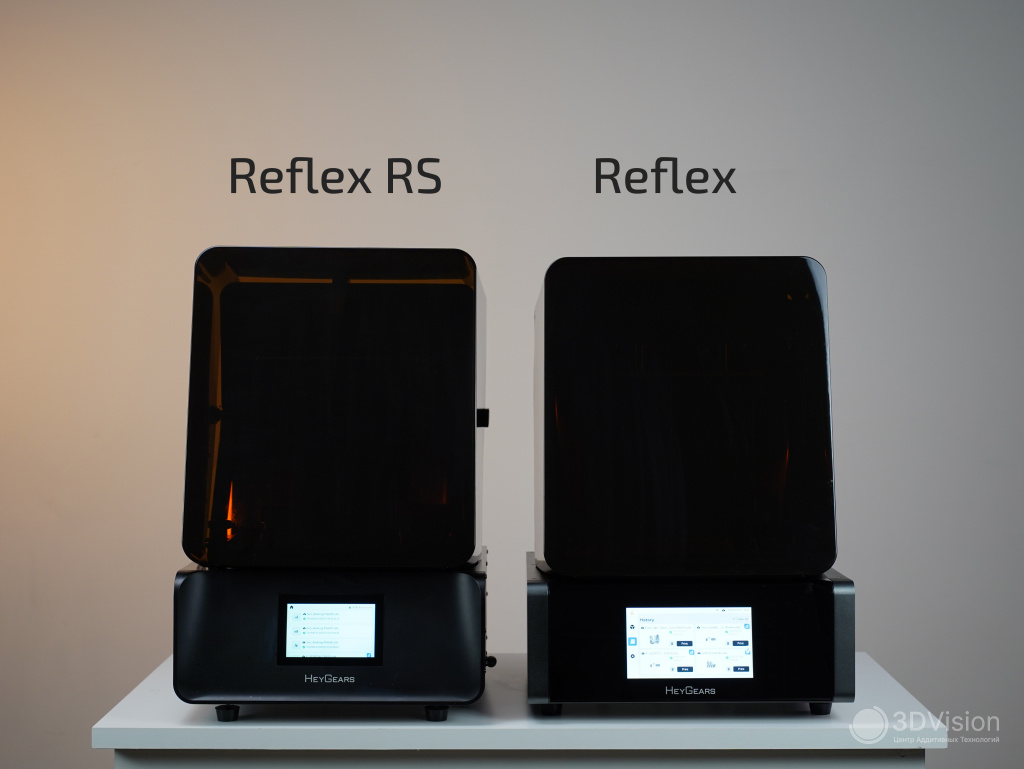

Слева RS, справа Reflex

Содержание

●      В чём фишка HeyGears?

●      Что во всех этих коробках? Распаковка и комплектация

●      Первое включение принтеров

●      Технические характеристики и сравнение принтеров

●      Совместимые материалы

●      Слайсер Blueprint

●      Печать тестовых моделей, сравнение качества с другими принтерами

●      Печать с автоматическими поддержками

●      Выводы



В чём фишка HeyGears?

HeyGears недавно появились на российском рынке. Компания была основана в 2015 году и специализируется на решениях для производства в различных отраслях. HeyGears производит 3д принтеры и материалы для печати, разрабатывает ПО.

В мире они известны благодаря решениям для стоматологии. Техническая поддержка HeyGears работает в 30 странах по всему миру, что помогает решать проблемы с учётом специфики местных рынков.

Нас интересуют персональные принтеры этой компании. В чём их суть?

В слайсере нет привычных настроек — времени экспозиции, длительности паузы, скоростей подъёма и опускания стола.

То есть, для печати не нужно тратить время на тесты или искать настройки в интернете. Цена этому — проприетарная смола HeyGears. Покупая принтер HeyGears, вы покупаете решение для точной и качественной печати. Использование других смол означает отказ от гарантированного качества печати.

В подтверждение слов покажем результаты печати тестовых моделей далее.

Распаковка и комплектация

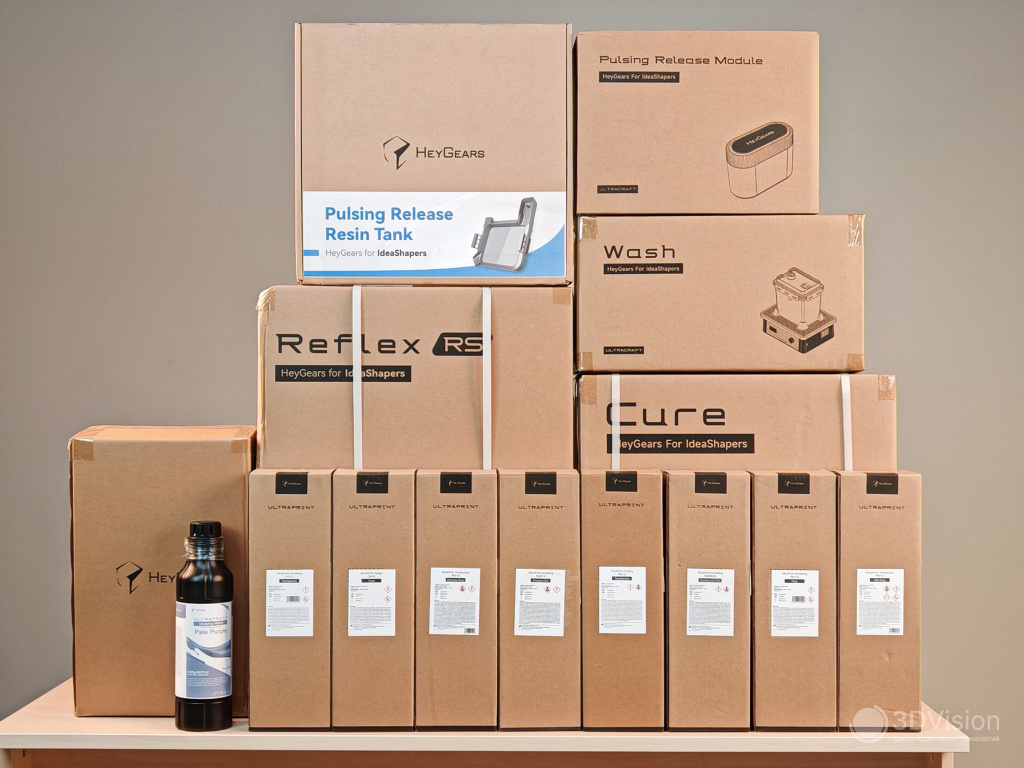

Помимо принтеров, у нас есть мойка, дозасветка и Pulsing Release Module. Последний по сути является компрессором, нагнетающим воздух между экраном и плёнкой ванны. Благодаря этому снижается усилие отрыва деталей на столе от плёнки, уменьшается количество поддержек и их диаметр. Подробнее о дополнительных модулях мы расскажем в отдельной статье.

Начнём с комплектации Reflex:

●      Принтер

●      Кабель питания

●      Ванна

●      Крышка ванны

●      Стол

●      Запасная плёнка для ванны

●      Перчатки нитриловые, 2 пары

●      Шестигранники

●      Скребок для снятия деталей со стола

●      Карточки для очистки ванной, 10 штук

●      Кусачки

●      Контейнер для очистки деталей

●      Отвёртка

●      Бумажные фильтры, 5 штук

Комплектация Reflex RS:

●      Принтер

●      Кабель питания

●      Ванна

●      Стол

●      Скребок для снятия деталей со стола

●      Мягкий скребок для очистки ванной

●      Шестигранники



Первое включение принтеров

При включении Reflex и Reflex RS дают поэтапную инструкцию о том, что нужно делать для подготовки принтера к работе. Сначала нужно выбрать язык интерфейса — английский или китайский. Далее выбрать часовой пояс. После этого начинаются 8 этапов подготовки устройства.

1)Подключение к Wi-Fi

2)Привязка принтера к аккаунту

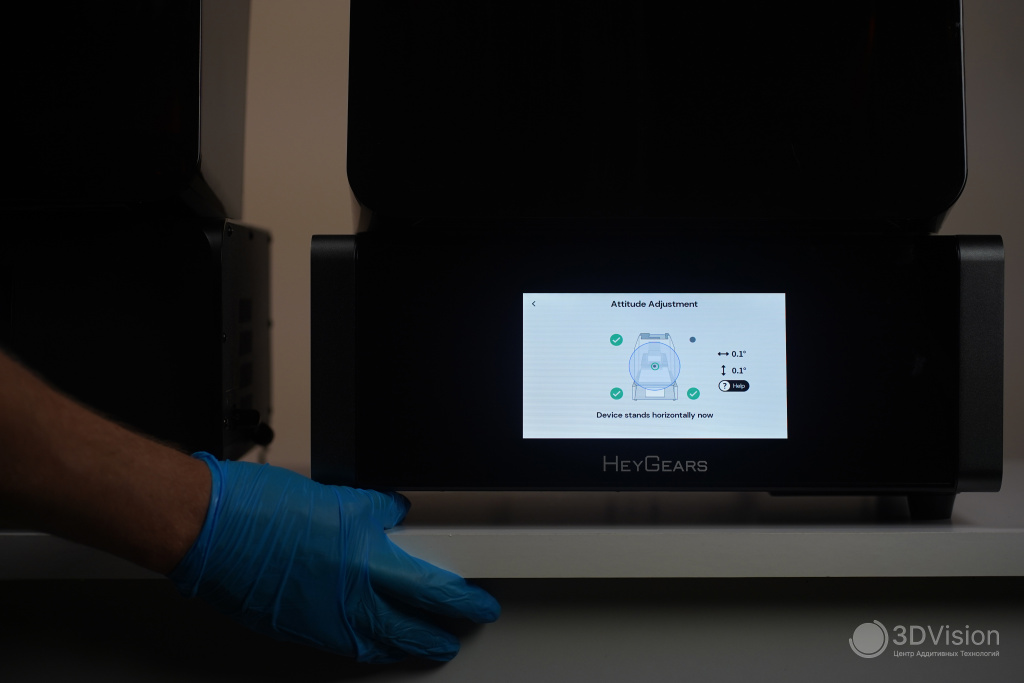

3)Выставление принтера в горизонт с помощью регулируемых ножек и подсказок на экране.

Ровнее только Питер

4)Удаление защитной плёнки с экрана

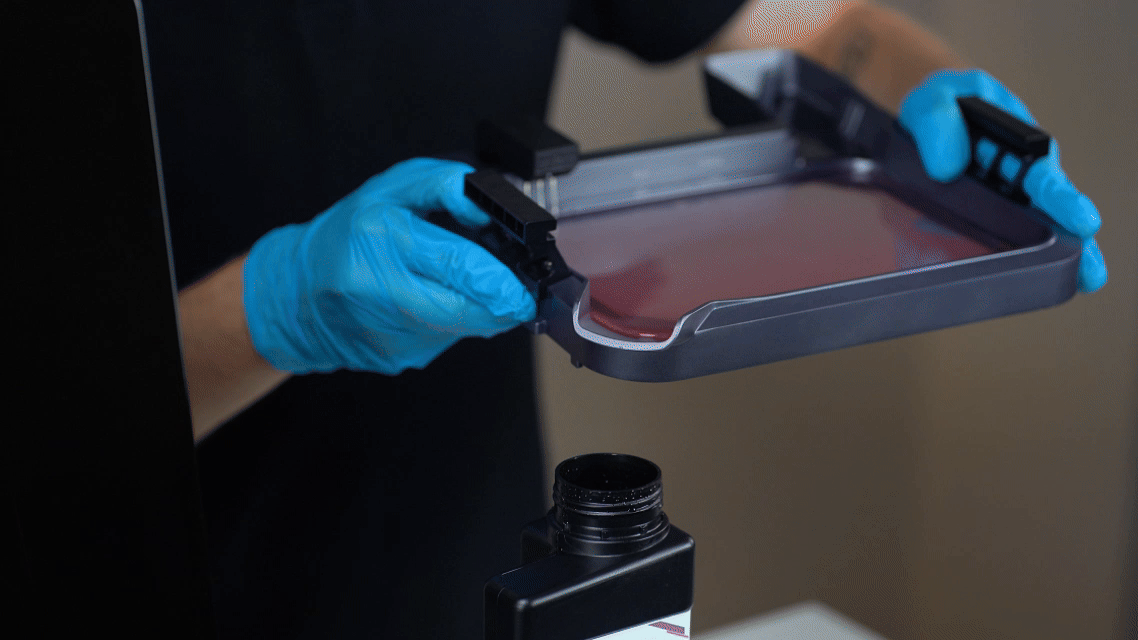

5)Установка ванны

6)Установка стола

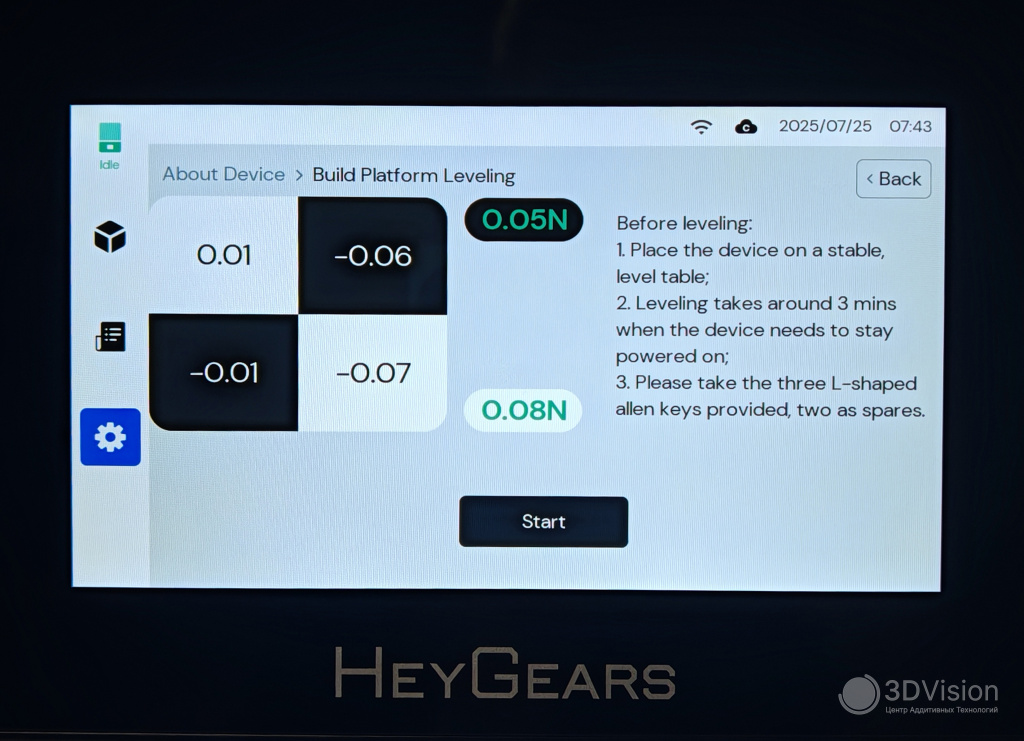

7)Автовыравнивание стола

8)Установка картриджа со смолой

Каждый из этапов можно пропустить.

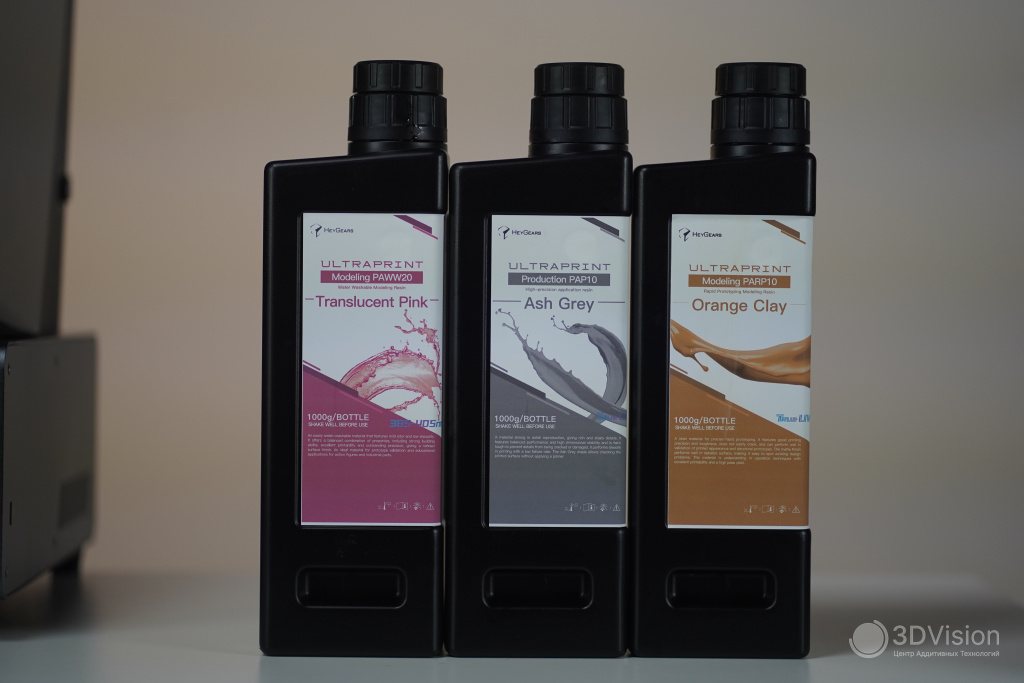

Картриджи, они же банки

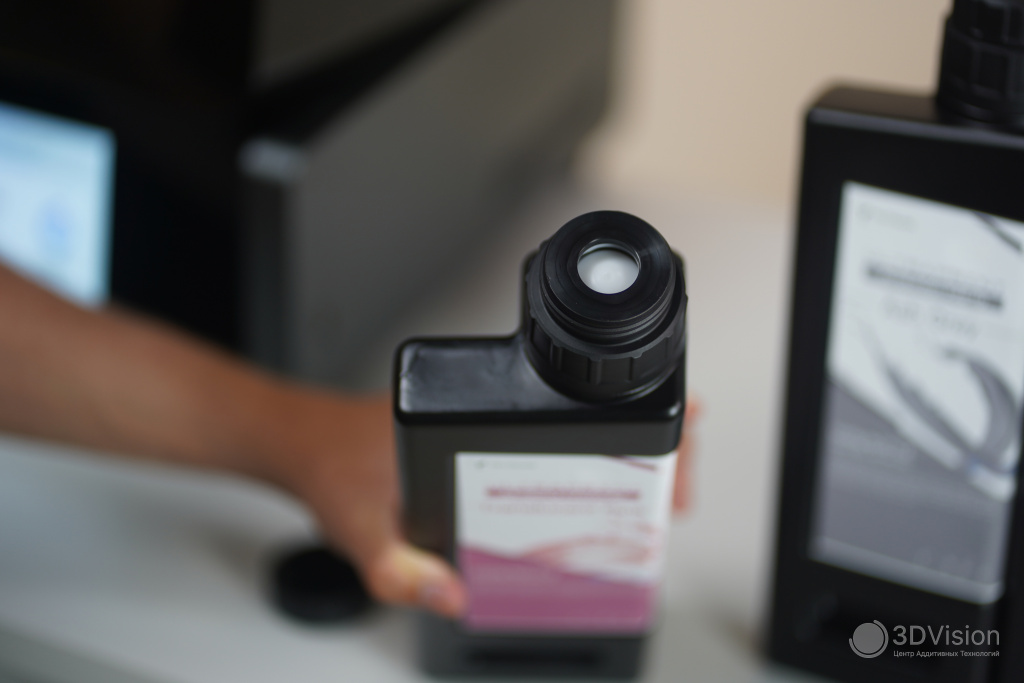

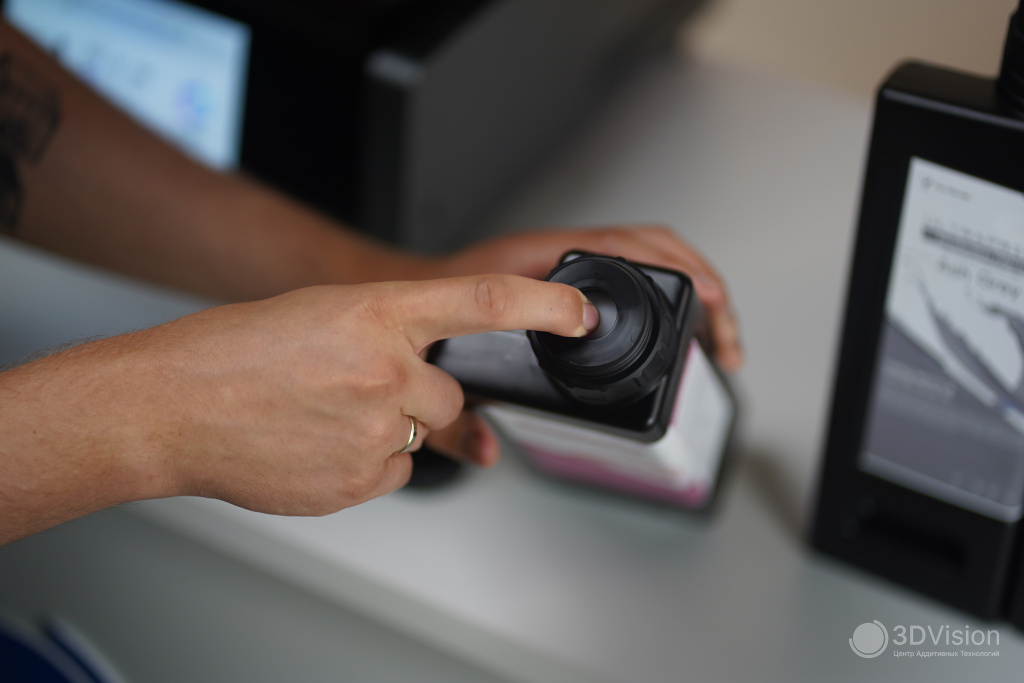

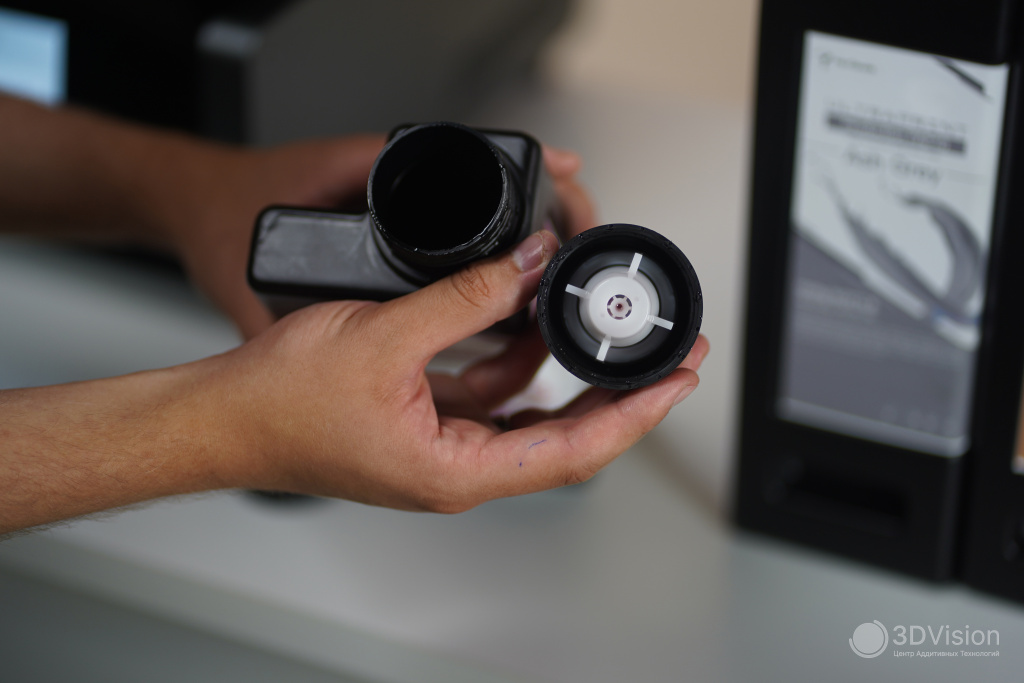

Картриджи смолы HeyGears оборудованы подпружиненным клапаном. Чтобы смола вытекала из банки, на клапан нужно нажать.

Можно открутить клапан и выливать смолу сразу в ванну.

Технические характеристики и сравнение принтеров

Характеристика	Reflex	Reflex RS
Область печати, мм	192×121×220	222×122×228
Размер пикселя, мкм	33×33	29,7×29,7
Точность, мкм	±16	±15
Скорость печати, мм/ч, высота слоя 50 мкм	до 27	до 35
LCD экран	9” Mono LCD	10,3” Mono LCD
Разрешение экрана	5760 x 3600	7680 x 4320
Источник света	Chip on board (COB)
Длина волны источника света	385 нм	405 нм
Высота слоя, мкм	30 — 100
Подогрев смолы	да	нет, покупается отдельно
Дозаправка смолы	да
Механика оси Z	Линейные направляющие + ШВП с плавным ходом
Плёнка в ванной	PFA
Размеры, мм	400 x 420 x 573 mm	380*360*584
Интерфейсы	USB, Wi-Fi, Ethernet	USB, Wi-Fi, MicroSD
Масса, кг	25	20
Питание, В	100-240 V~50/60 Hz
Мощность, Вт	350	180
Языки интерфейса	Английский, Китайский, Японский

RS — более новая модель, но это не значит, что он во всём лучше. Принтеры похожи внешне, но в RS больше пластиковых деталей.

Reflex больше и тяжелее, чем RS. Питаются оба от сети 220В, но Reflex получает питание напрямую через кабель от розетки, а RS — через преобразователь на 24 вольта.

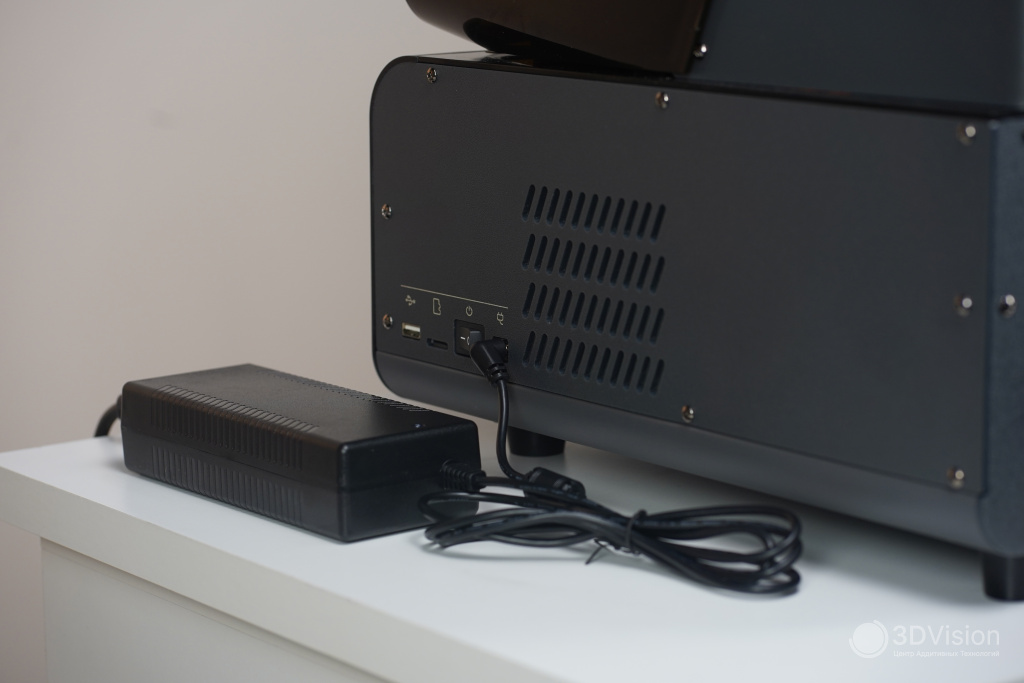

Правый бок RS. Видны блок питания, выключатель, разъём MicroSD и USB порт.

Оба принтера имеют USB-порты и Wi-Fi. В Reflex есть Ethernet порт. В RS — слот для карты памяти MicroSD.

У аппаратов откидные крышки, различие которых заключается в том, что RS позволяет зафиксировать её на любой высоте, а Reflex — только в крайнем верхнем положении.

RS слева, крышка фиксируется на любой высоте.

За крышками скрывается красивая оранжевая подсветка.

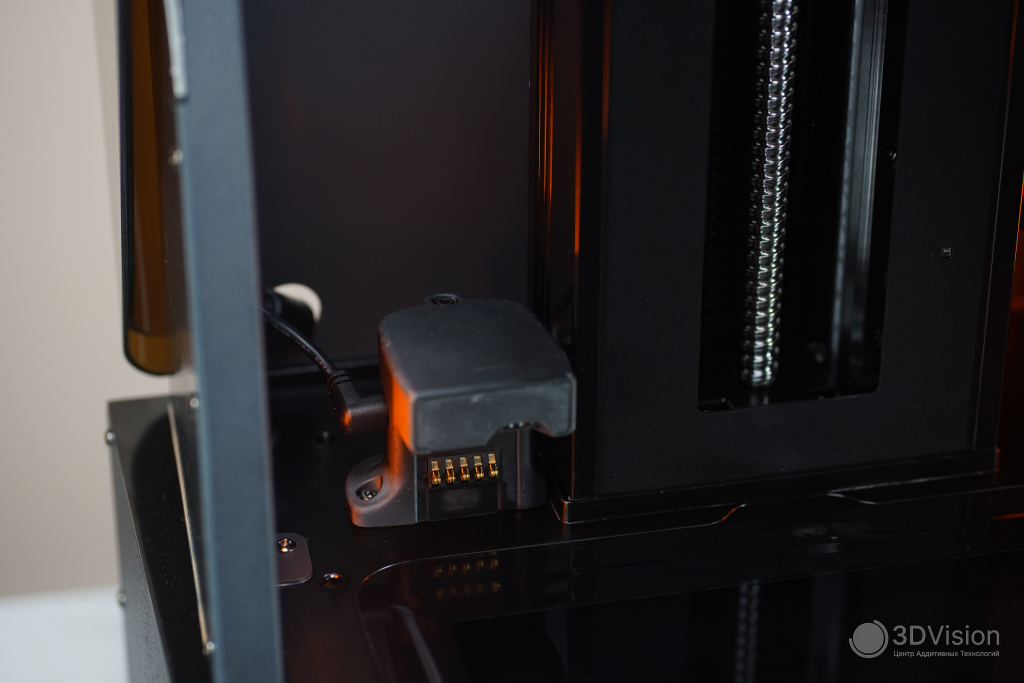

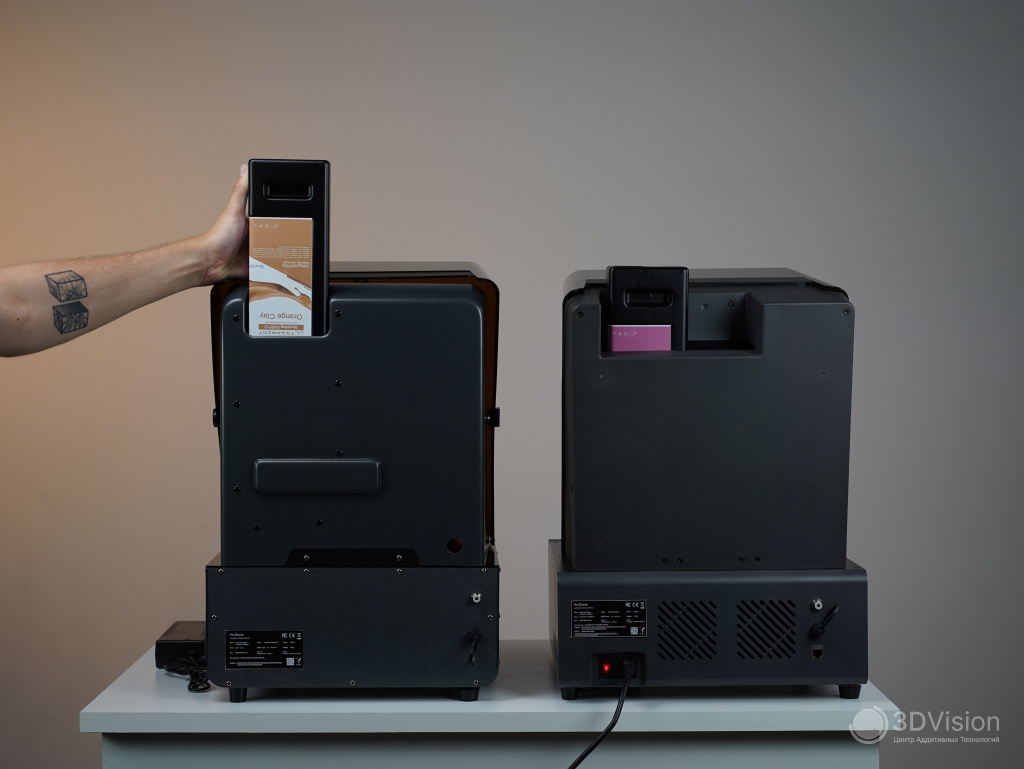

У принтеров есть место сзади для установки картриджа со смолой. Переворачиваем банку, вставляем туда, и смола вытекает под действием гравитации, если клапан нажат. За открытие и закрытие клапана отвечает выступ на ванночке. Простейшая дозаправка, работает безотказно.

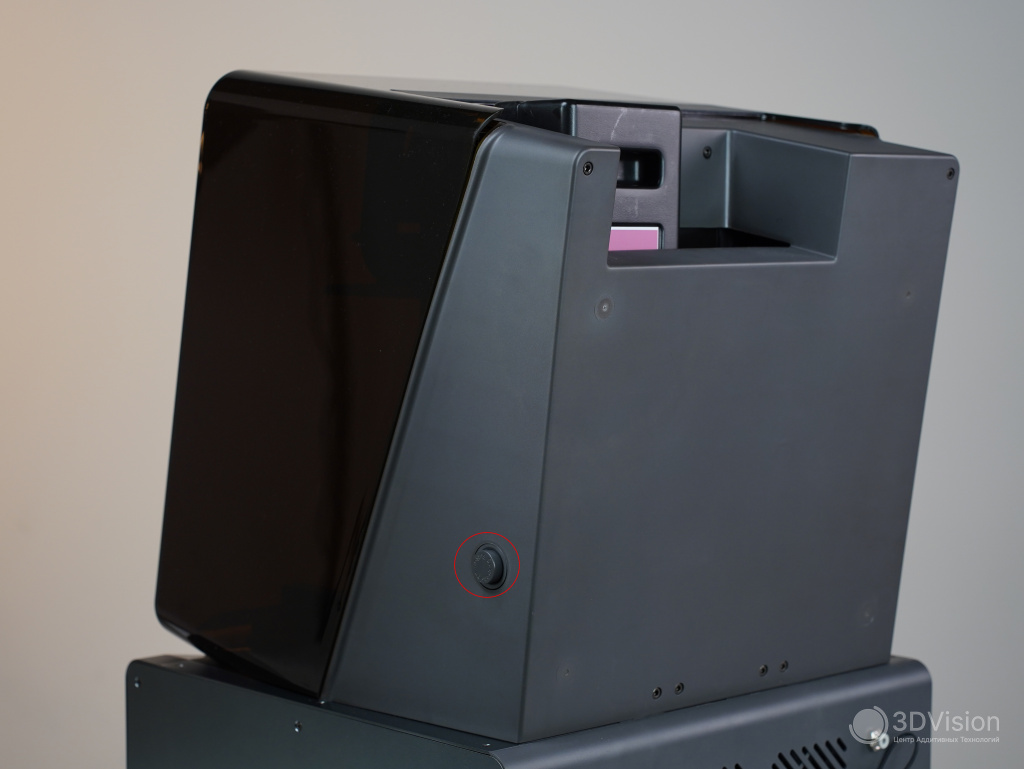

Особенность Reflex — Кнопка для фиксации бутылки смолы.

Она позволяет частично извлечь картридж из принтера, и оставить его в таком состоянии. Это полезно при извлечении бутылки — чтобы остатки фотополимера в клапане стекли в ванну, а не капали на принтер.

Кнопка не нажата, бутылка утоплена

Кнопка нажата, бутылка зафиксирована в промежуточном положении, остатки смолы стекают в ванну

Ещё одна фишка Reflex’а — заслонка над ванночкой. Она закрывается при установке банки со смолой, и открывается перед началом печати. Нужно ждать, пока необходимое количество полимера попадёт в ванну. Если смола очень густая — этот процесс может растянуться на десятки минут, поэтому лучше сразу наливать смолу в ванну — делать это принтеры не запрещают.

Также можно снять заслонку — она крепится магнитом — или контролировать её положение вручную.

У RS такой функции нет.

Оба аппарата считывают RFID-метку внутри бутылок, чтобы определить тип смолы. Reflex также показывает остаток смолы в бутылке.

Приборка современного принтера выглядят так. В RS всё похоже, только нет остатка смолы.

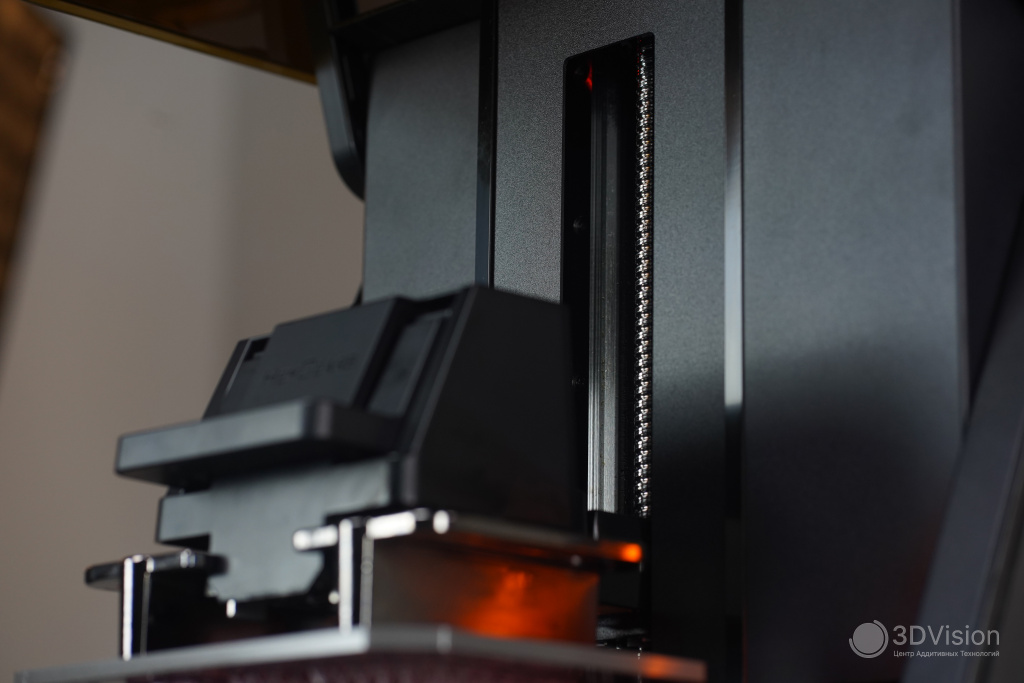

Основа механики Рефлексов — винт ШВП диаметром 14мм с катанной нетрапециедальной резьбой и две мощные линейные направляющие, скрытые пластиковой накладкой.

В RS всё тоже самое

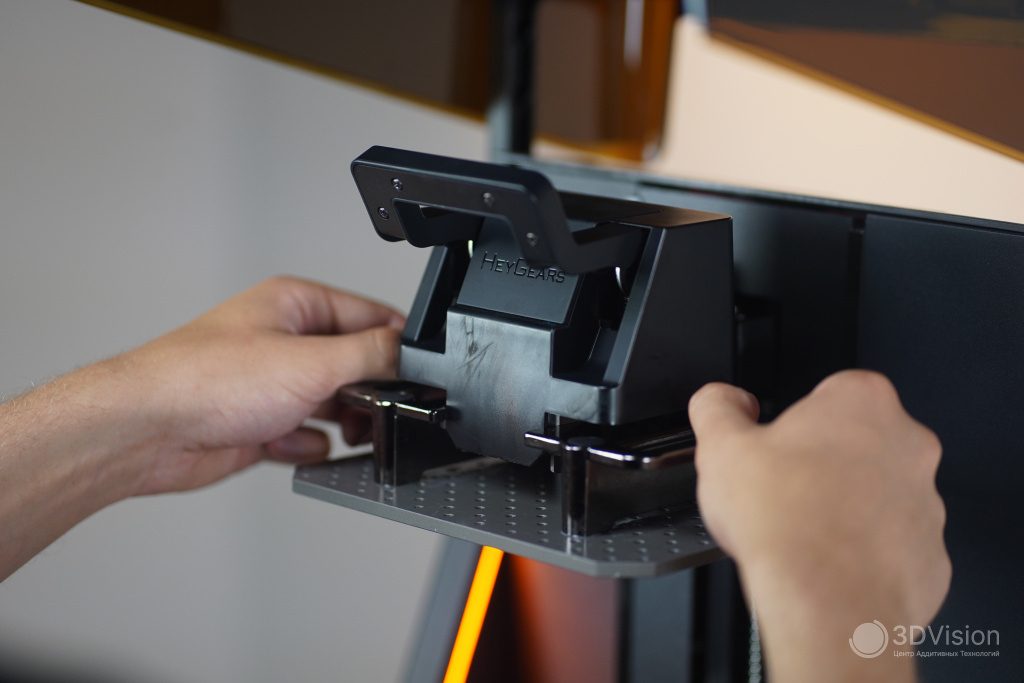

Столы принтеров различаются. У Reflex стол стальной, перфорированный.

В RS стол тоже стальной, без перфорации.

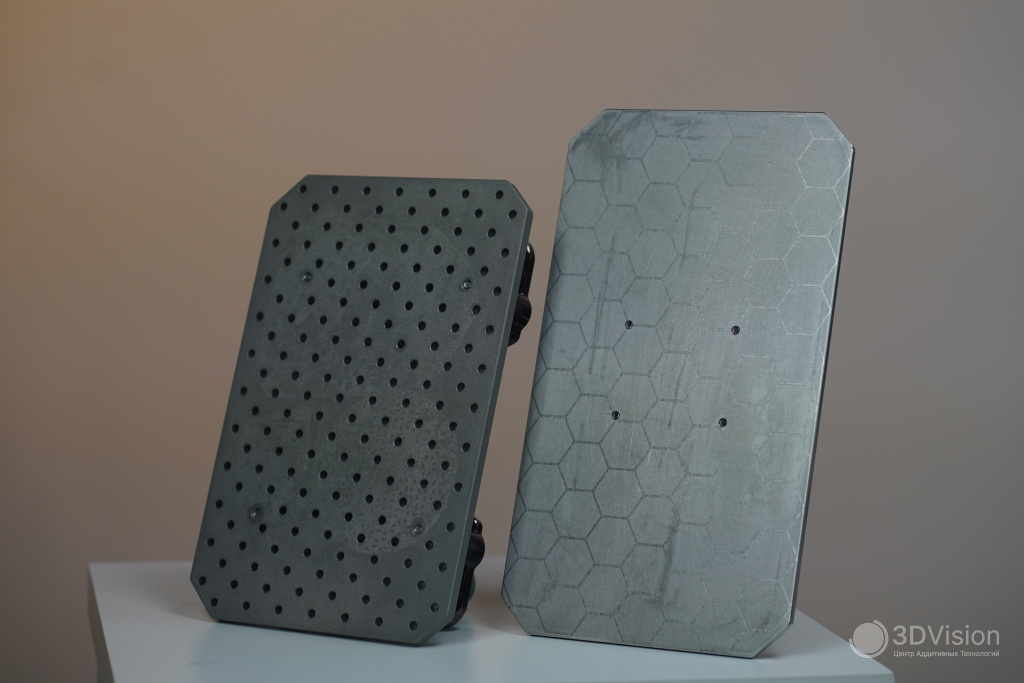

Стол Reflex слева, RS справа

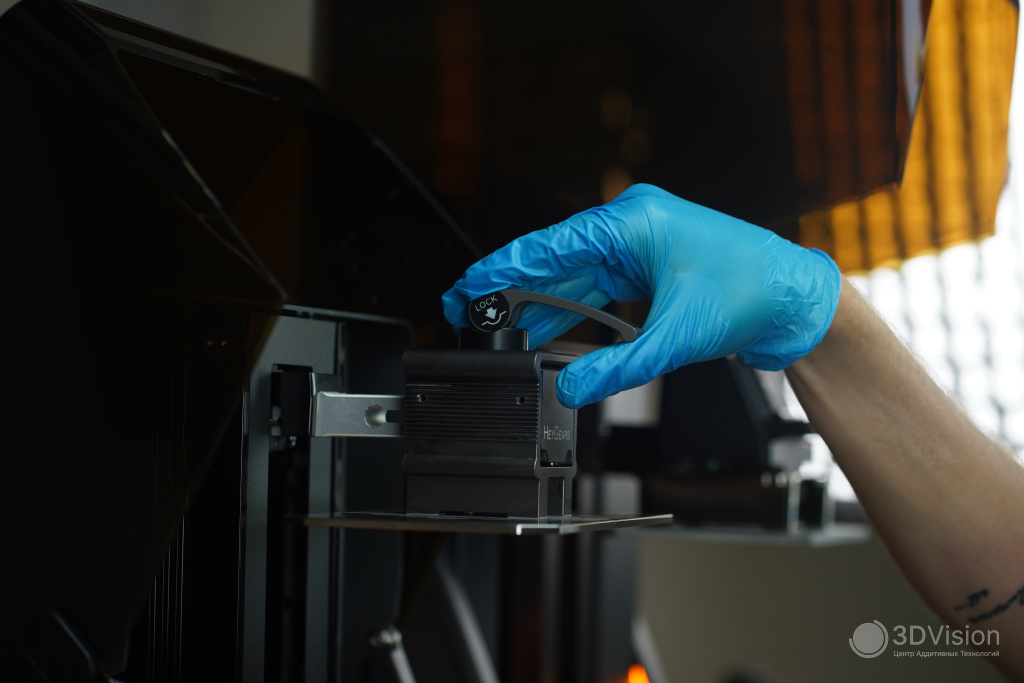

Снимаются и устанавливаются они за секунды, потому что не фиксируются винтом, а прижимаются.



Крепление RS

Крепление Reflex

Столы не имеют наклонных поверхностей сверху, поэтому после печати первым делом нужно очищать их от смолы.

Куда налили — там и осталось (почти)

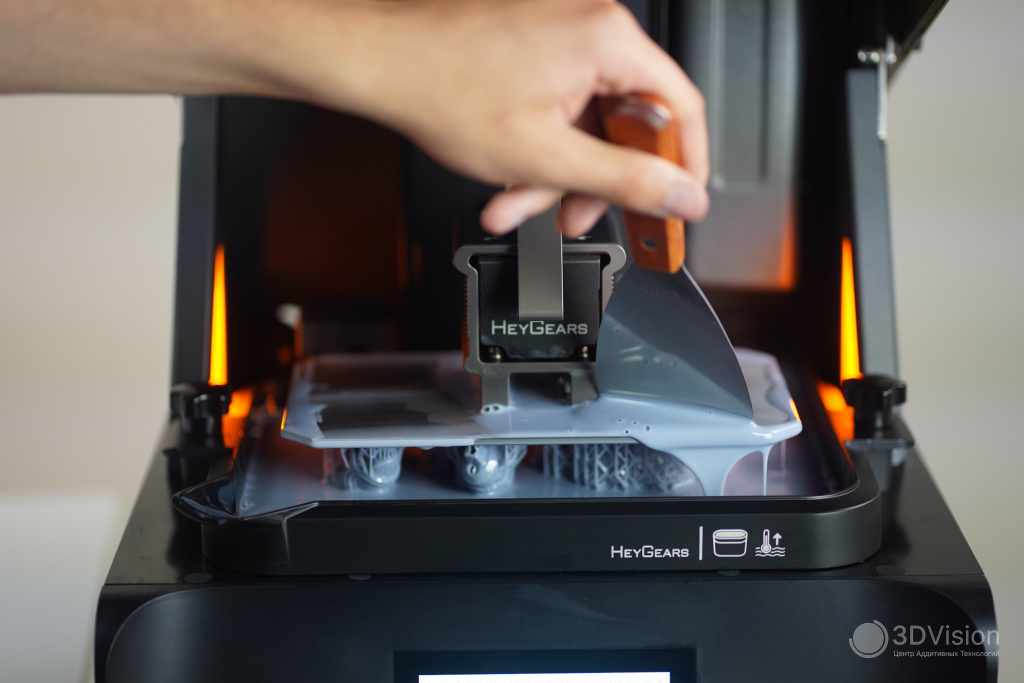

Нелюбимое упражнение после окончания печати

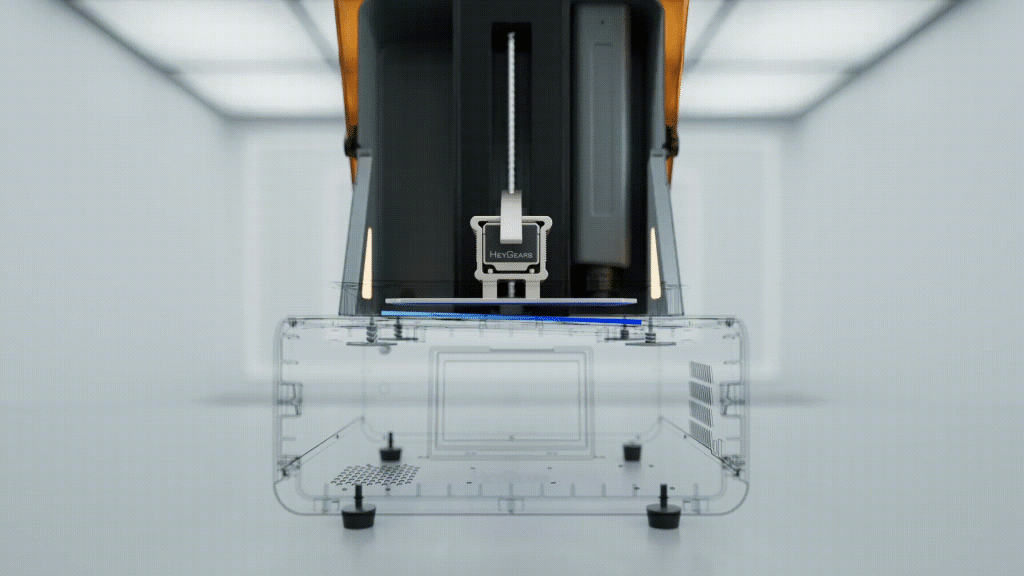

Выравниваются они автоматически. В RS даже есть «плавающий» экран, который подстраивается под наклон стола.

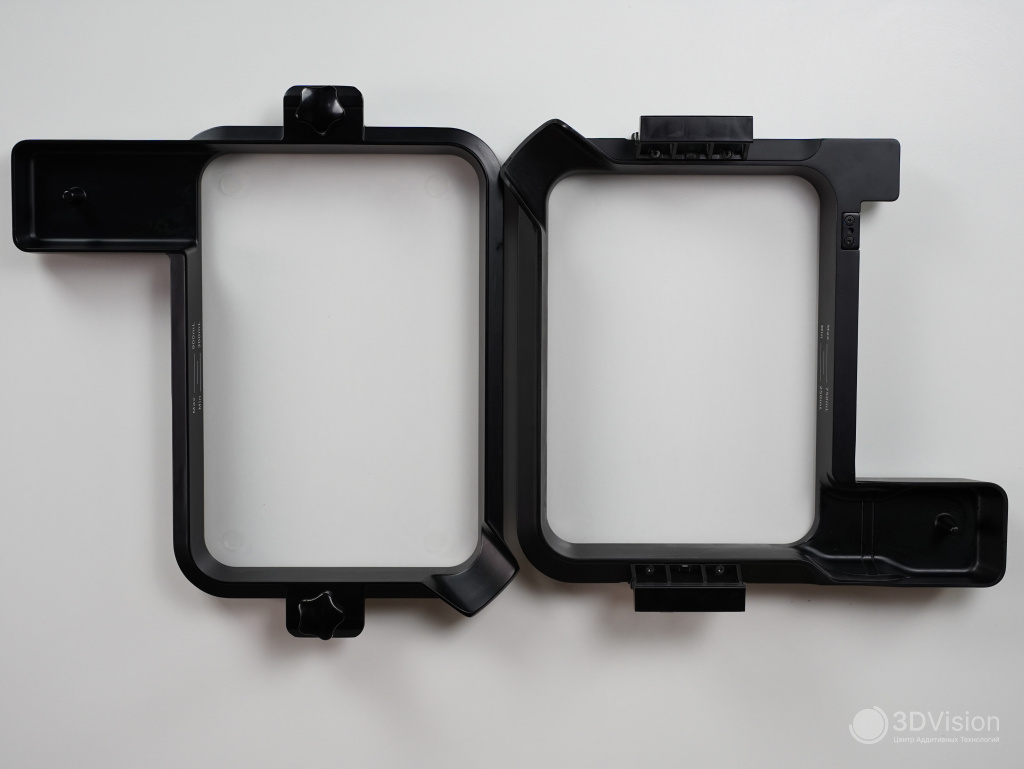

Ванны необычной формы, с PFA (или nFEP, если хотите) плёнкой.

Ванна RS с винтами, у Рефлекса — быстросъёмная, с ручками

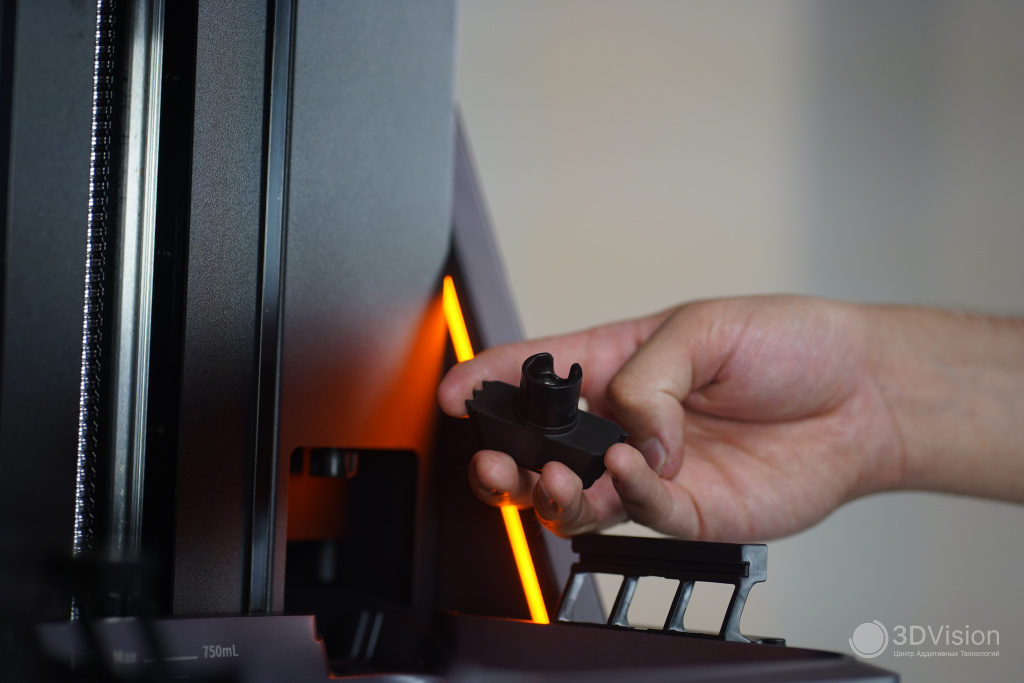

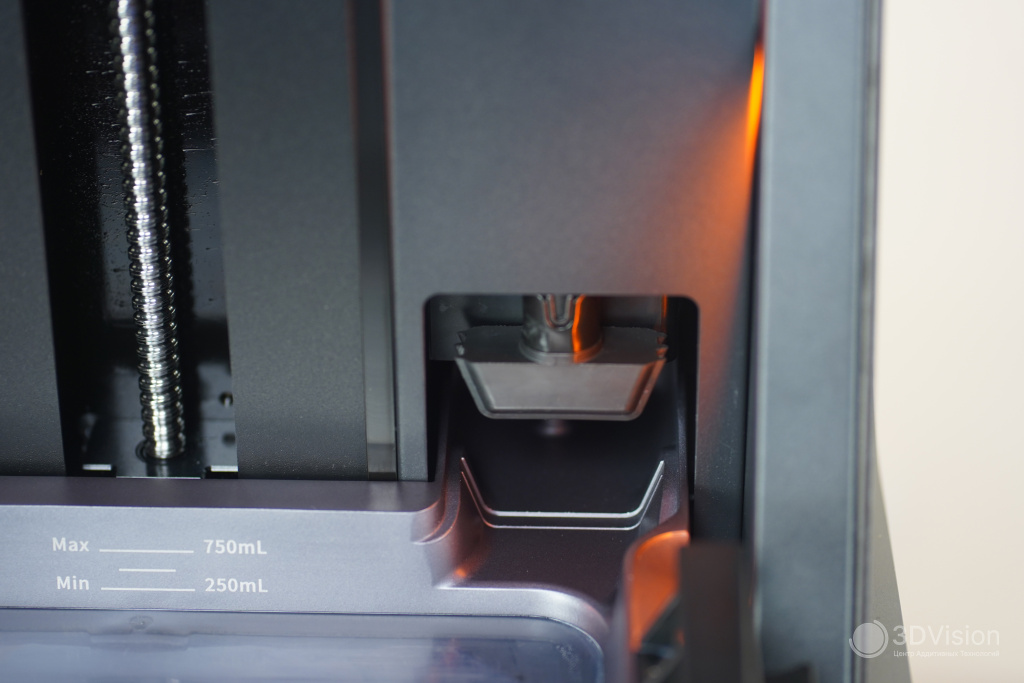

На что стоит обратить внимание, так это сливной носик. Смола не течёт по стенке ванны, а стекает туда, куда вы её направите. И это работает именно так, как нужно.

Ни капли мимо

На противоположном от носика углу есть выступ, нажимающий на клапан в банках смолы.

Ванна Reflex’а быстросъёмная, с подогревом и датчиком уровня смолы, в RS без всего этого.

Оригинальные ванны принтеров несовместимы с Pulsing Release Module.

Совместимые ванны нужно покупать отдельно. Они несильно отличаются от оригинальных. В Reflex ничего, кроме совместимости, не появляется, в RS к этому добавляется подогрев и инфракрасный датчик уровня смолы. Ванна с подогревом в RS питается отдельно от принтера, в комплекте с ней есть блок питания. В Рефлексе навороченная ванна питается также, как оригинальная.

Питание к ванной с подогревом в RS подходит через отверстие в задней части корпуса. Подключается к модулю, который также является инфракрасным датчиком наличия смолы и поставляется в комплекте с ванной.

Области печати тоже разные: 192×121×220 у Reflex и 222×122×228 у RS. Дисплеи принтеров монохромные LCD, 9” и 10,3” соответственно. Размеры пикселей неплохие — 33×33 мкм и 29,7×29,7 мкм.

Источники света аппаратов имеют разные длины волн, и это основное отличие принтеров. Reflex светит волнами длиной 385 нм, RS более распространёнными 405 нм.

На практике это означает, что RS несовместим с некоторыми техническими смолами HeyGears. Сделано это потому, что 405-нанометровый источник света не способен отверждать эти смолы с качеством, приемлемым для Heygears, то есть высочайшим. Это ограничивает применение RS, так как из 15 смол доступно только 9. Среди них нет прозрачных и выжигаемых.

Таблица совместимости принтеров с материалами ниже. PRM — тот самый Pulsing Release Module. Некоторыми материалами без него не попечатать.

Материал	Описание	Reflex	Reflex + PRM	Reflex RS	Reflex RS + PRM
PAU10	ABS-Like	✔	✔
PAU11	ABS-Like	✔		✔
PAU20	Устойчивая к внешним условиям, подходит для шестерней и подшипников		✔
PAT10	Прозрачная	✔	✔
PAM10	Семейство разноцветных смол, которые можно смешивать	✔	✔
PAP10	Максимально точная	✔	✔	✔	✔
PAH10	Устойчивая к температурам до 110 °С	✔		✔
PAS10	Стандартная	✔	✔	✔	✔
PAWW10	Водосмываемая серая	✔		✔
PAWW20	Водосмываемая полупрозрачная розовая	✔		✔
PAF10	PVC-Like	✔	✔	✔	✔
PARP10	Для прототипирования	✔		✔	✔
PAWR10	Устойчивая к внешним условиям	✔		✔	✔
PAE10	Эластичная, твёрдость по Шору A40		✔
PAC10	Выжигаемая		✔

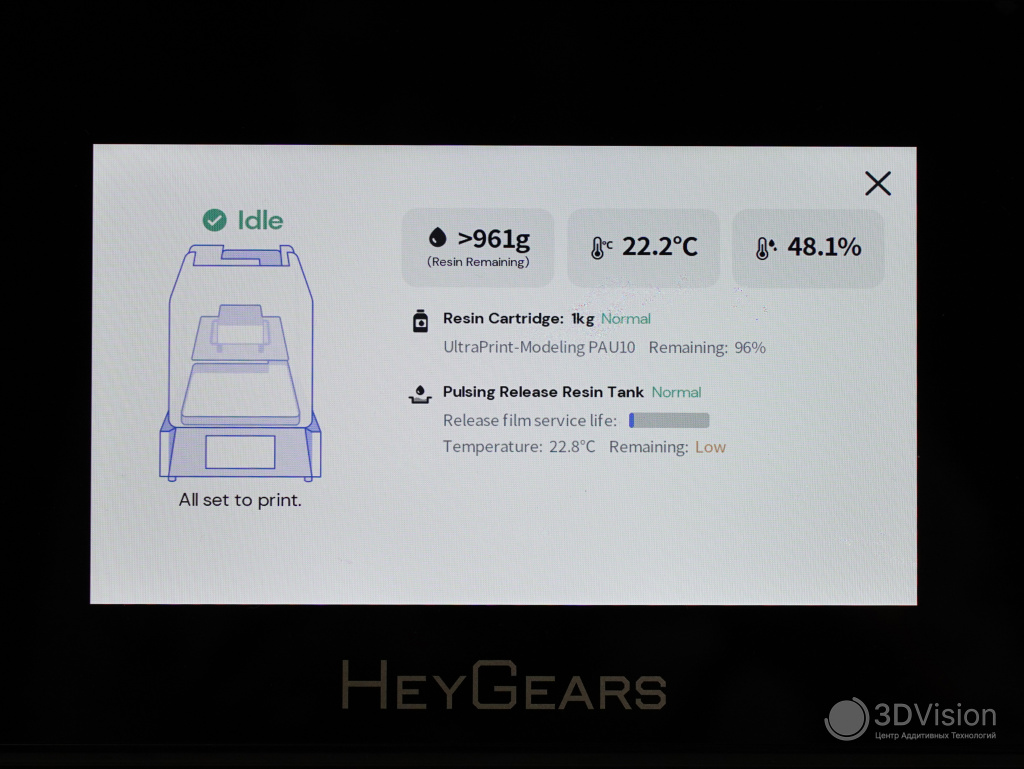

Принтеры оснащены датчиками температуры, влажности, тензодатчиками и разными алгоритмами.

●      Понимают, что в ванночке есть твёрдые частицы и не начинают печатать

●      Знают, сколько смолы в ванночке и уведомляют о том, что её может не хватить

●      Анализируют усилие отрыва детали от плёнки для изменения скорости стола

●      Динамически меняют время экспозиции в зависимости от количества деталей, площади засветки и расстояния между деталями

●      Сами выравнивают стол

●      Нагревают смолу до нужной температуры и поддерживают её (при наличии подогреваемой ванной у RS)

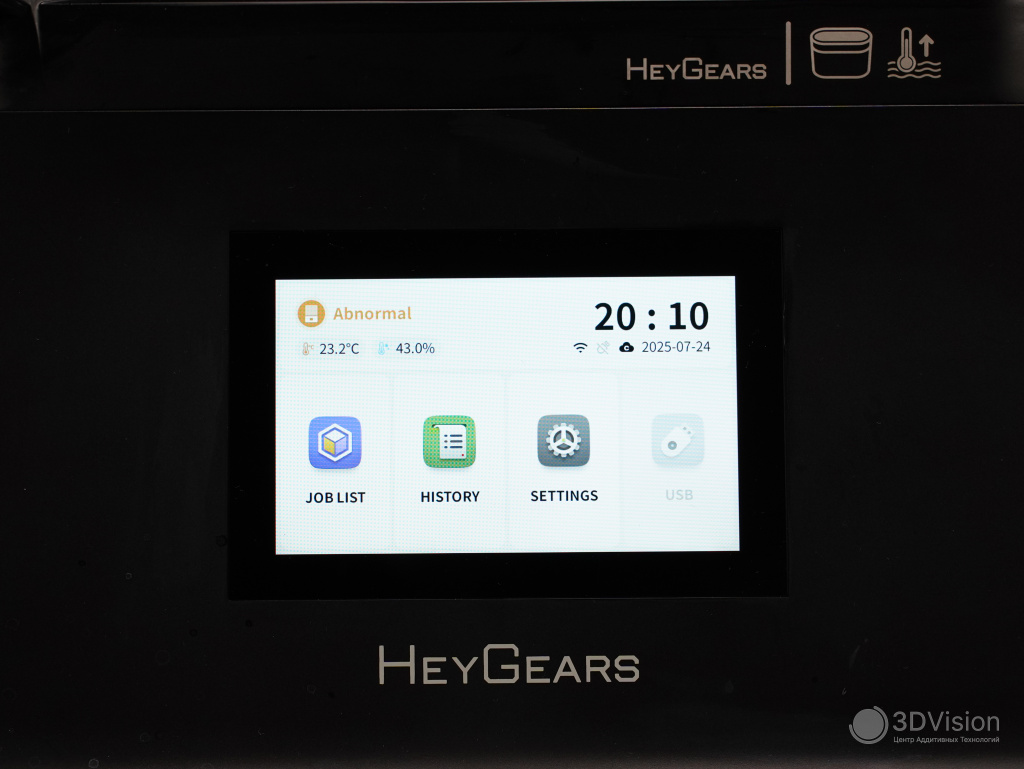

Пользовательский интерфейс Рефлексов приятный. Экран не тормозит. Самое страшное, с чем придётся иметь дело — английский (или китайский, всякое бывает) язык. В остальном проблем нет, всё понятно.

Экран Рефлекса больше, чем RS. Отличия интерфейса незначительны, и касаются только визуальной части. Функционал привычный для фотополимерников, но есть и опции, которые нигде больше не встретить.

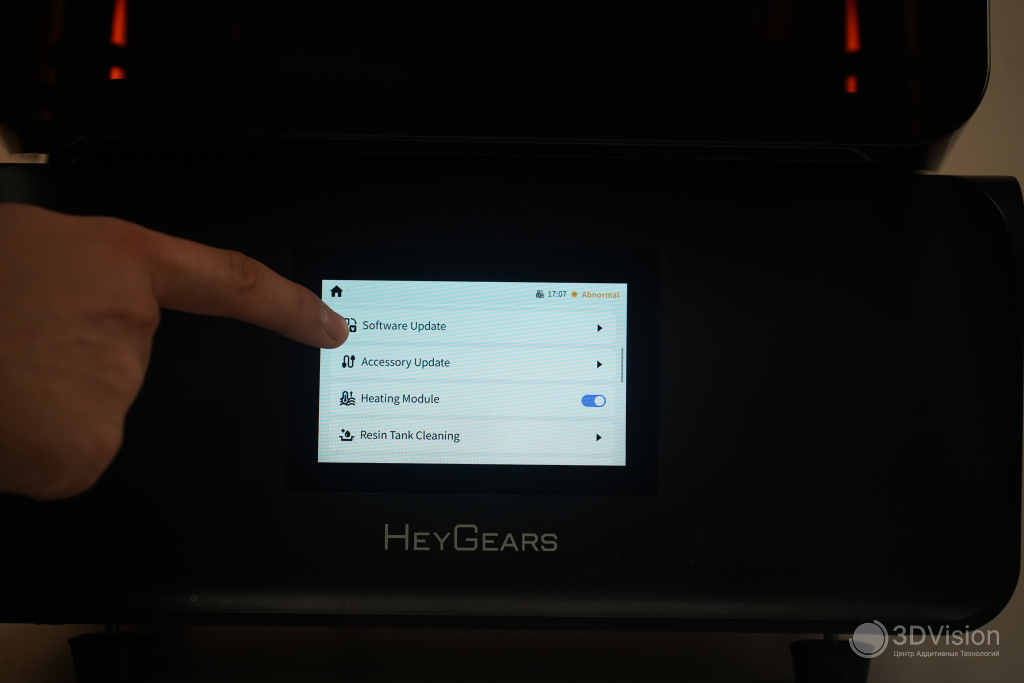

Во — первых, через принтеры можно обновить прошивку дополнительных модулей — ванны и Pulsing Release Module. Да, у них есть прошивка и HeyGears работают даже над их улучшениями.

Во — вторых, можно откалибровать стол вручную на основании данных с тензодатчиков. Калибровка производится подкручиванием четырёх винтов.

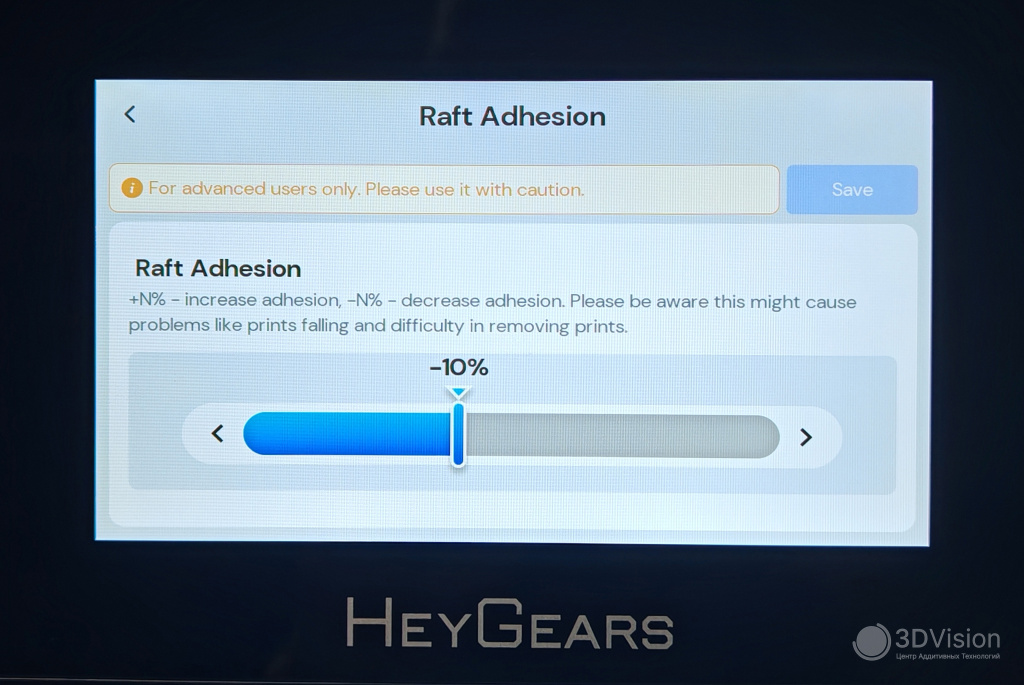

В — третьих, можно увеличить или уменьшить адгезию деталей к столу. Мы не можем повлиять на время экспозиции первых слоёв в слайсере, но можем менять этот параметр косвенно через интерфейс принтеров.

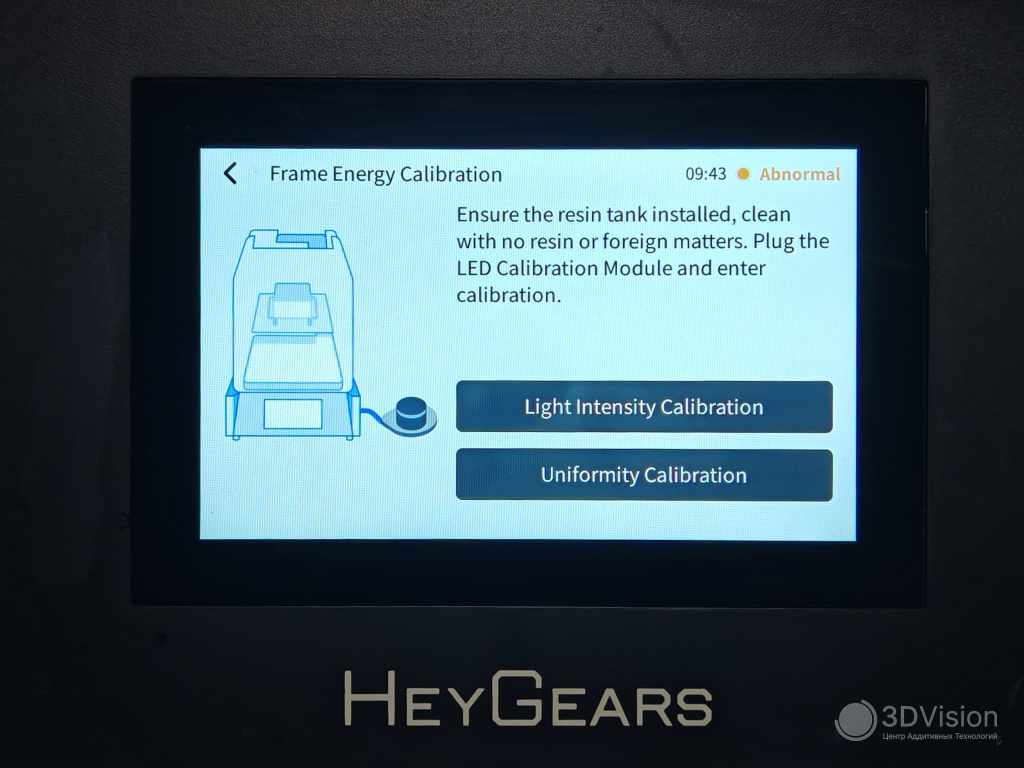

В четвёртых, есть функция калибровки интенсивности экспозиции и параллельности лучей. Для её включения нужен дополнительный модуль.

Слайсер Blueprint

Встречает пользователей экран регистрации, который можно пропустить.

В программе нет русского языка. На выбор английский, китайский и японский.

В левом меню четыре основные вкладки. Первая — главная.

Главное меню

Здесь можно увидеть задачи для устройств HeyGears, состояние принтеров и недавние файлы. Также можно привязать оборудование к аккаунту. При нажатии на принтер, появляется попап, котором есть детальная информация, возможность выгрузить логи, обновить прошивку и посмотреть уведомления.

«-Вы печатаете на принтерах?» «-Нет, только смотрим информацию.» «-Красивое.»

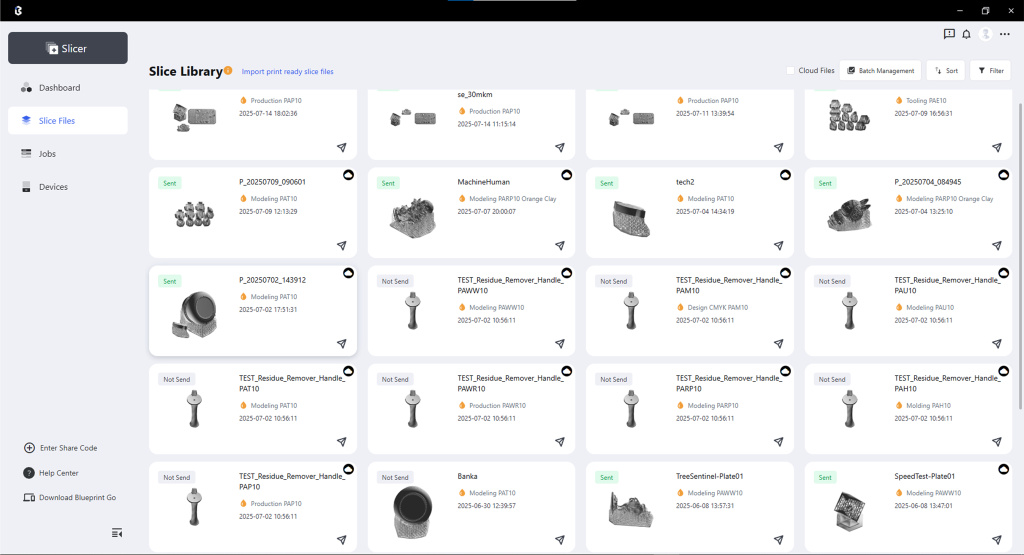

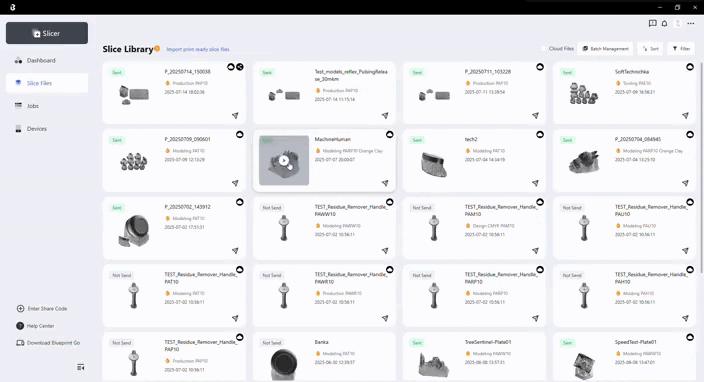

Следующее меню - файлы слайсера. Всё, что вы нарезали, хранится здесь.

Файлы можно отправить на принтеры, мойки или модули дозасветки. Для удобства поиска есть удобные фильтры:

●      по модели принтера

●      типу смолы

●      датам

●      статусу

Нажатие на файл откроет попап с информацией, историей и возможностью поделиться. Также можно загрузить файл в облако или сохранить в нужную папку. В меню показываются картинки нарезанного файла с разных ракурсов.

Если нажать на картинку файла, откроется просмотр по слоям:

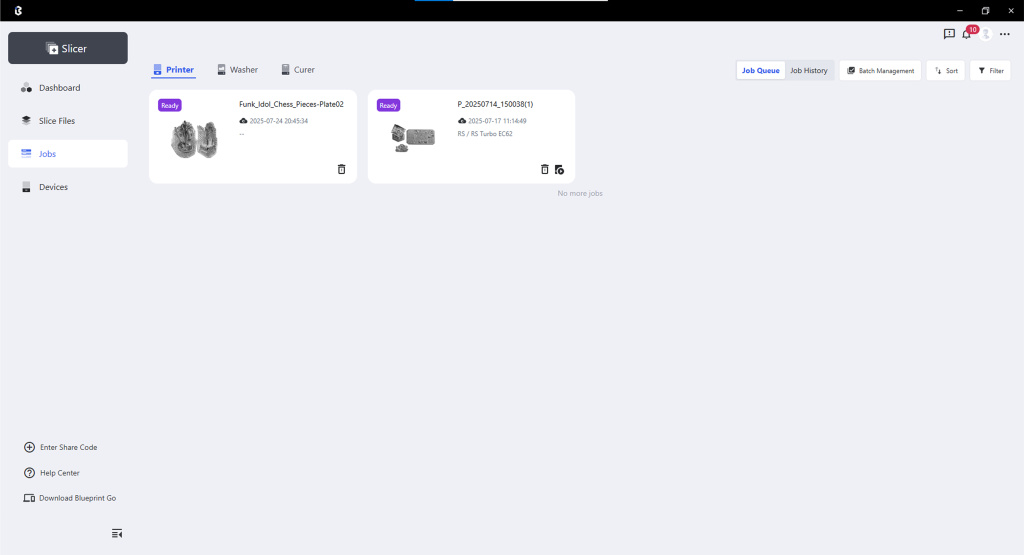

Ещё одна вкладка — задачи. Здесь находится очередь и история задач. Также присутствуют фильтры для сортировки.

Файлы из очереди можно запускать в печать на Reflex или удалять. RS из слайсера запустить нельзя.

В истории печати обстановка интереснее: можно увидеть детальную информацию о напечатанном файле и посмотреть кривую силы отрыва.

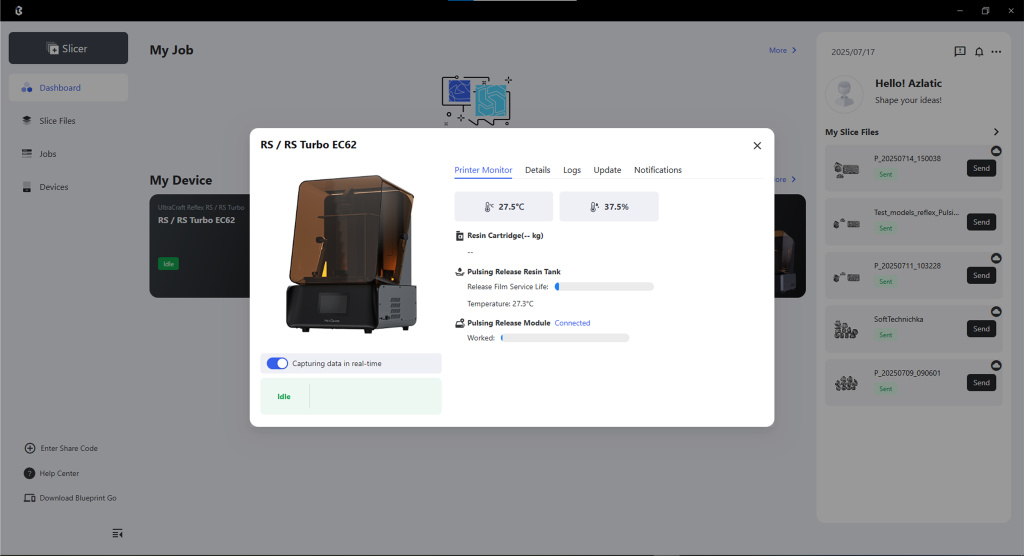

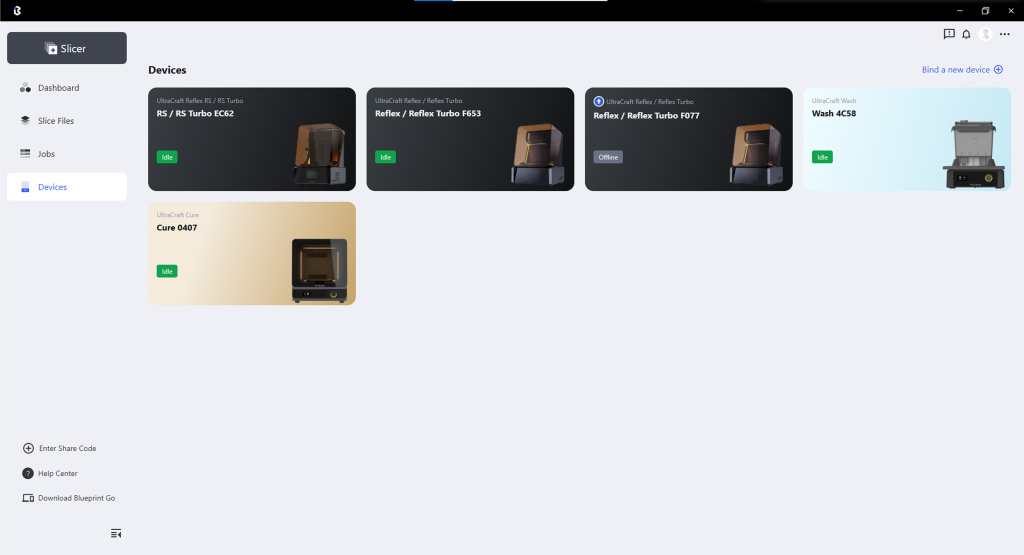

В последней вкладке показываются все устройства, привязанные к аккаунту.

Их можно отвязывать от профиля или привязывать новые, обновлять прошивки и выгружать логи.

Слева внизу находятся кнопки «Ввести код», «Помощь» и «Скачать мобильное приложение».

Назначение первой — получать нарезки, которыми поделились другие пользователи Blueprint. Когда другой пользователь делится файлом, у него появляется код, который он сообщает нам. Этот код мы и вводим, чтобы получить файл.

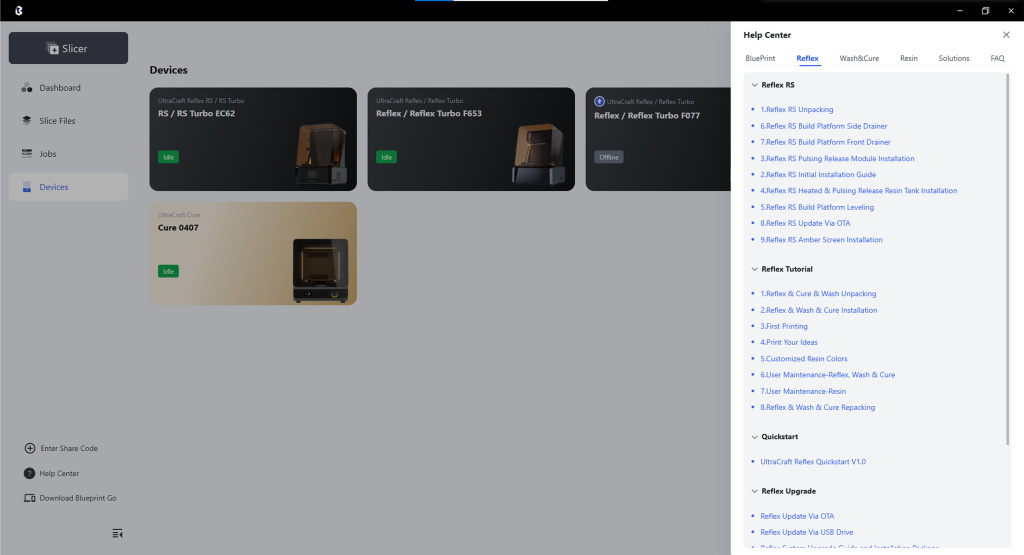

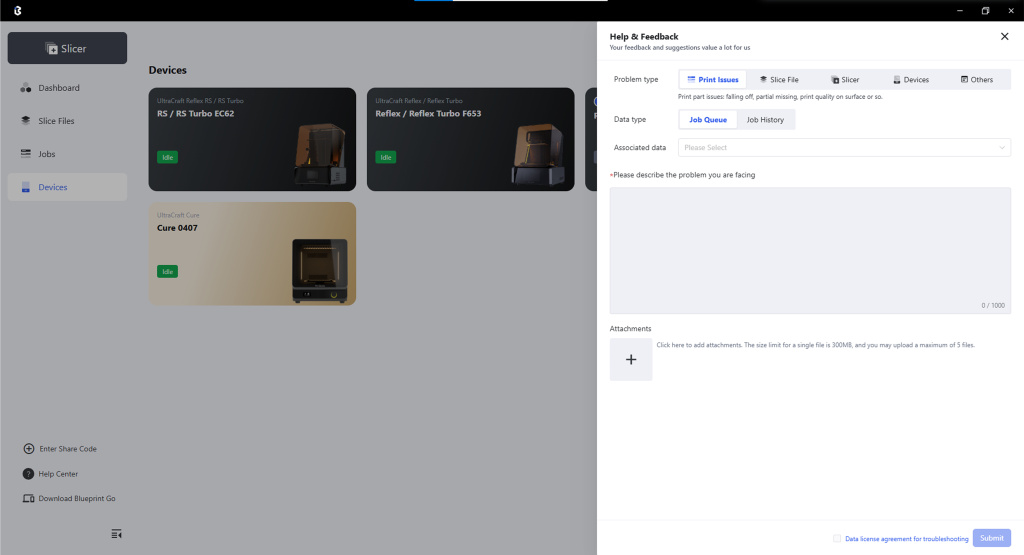

Следующая кнопка — «Помощь». При нажатии на неё открывается боковое меню с разными вкладками:

●      слайсер

●      принтеры

●      мойка и засветка

●      смолы

●      решения

●      часто задаваемые вопросы

В каждой из вкладок содержатся ссылки с видеоуроками или статьями для решения любых проблем.

Кнопка «Скачать мобильное приложение» открывает окно с QR кодами для Android и IOS девайсов.

Через слайсер можно связаться с техподдержкой для решения проблем или предложений по улучшению продуктов.

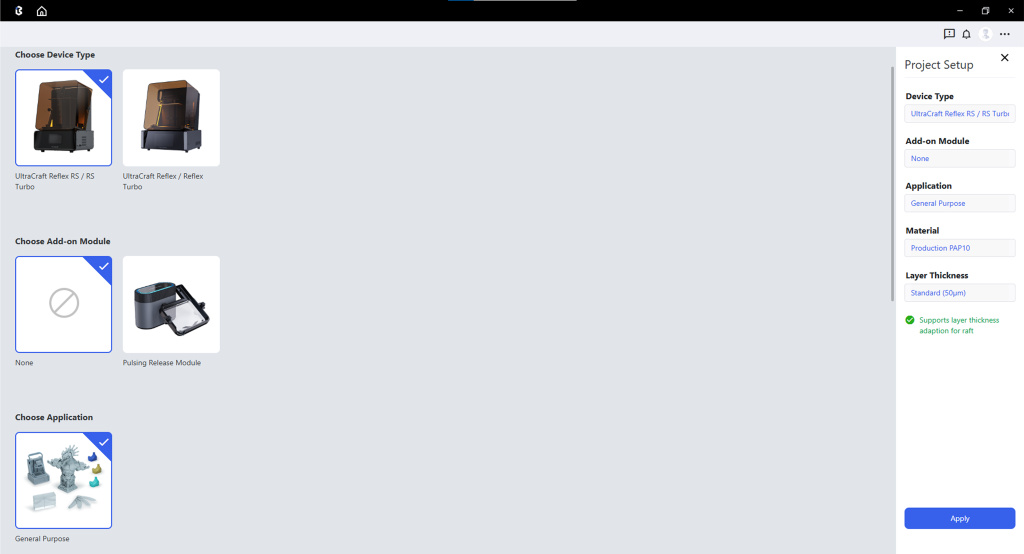

И, наконец, в левом меню есть самая главная кнопка — «Слайсер». Как упоминали ранее, в нём нельзя выбрать привычные настройки печати — время экспозиции, скорости подъёма и опускания стола, паузу перед засветкой. Поэтому, при нажатии на кнопку перед нами возникает меню. Можно выбрать тип принтера, наличие или отсутствие Pulsing Release Module, смолу и высоту слоя.

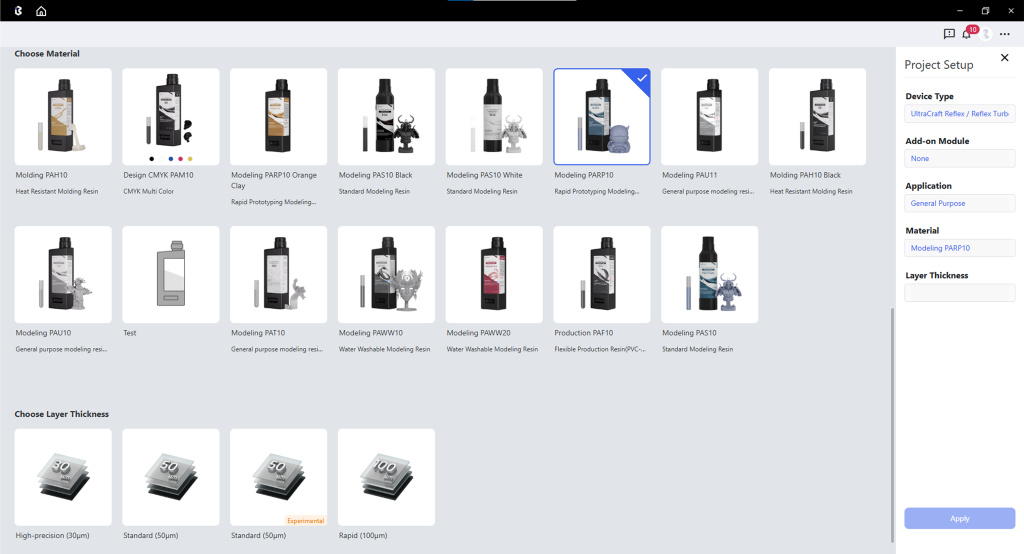

В зависимости от выбранных параметров программа сама будет подбирать оптимальный режим печати.

Интерфейс слайсера простой и понятный.

Возможности такие же, как у других подобных программ. Из интересных функций — автоориентация модели на столе. Можно выбрать цель:

●      минимизировать количество поддержек

●      минимизировать площадь засветки

●      минимизировать время печати

●      минимизировать следы поддержек

●      или сориентировать модель автоматически

Работает в случае печати технических деталей, где следы от поддержек не сильно влияют на функционал изделия. Художественные модели лучше ориентировать вручную, так как слайсер может фигурку человека сориентировать лицом вниз.

Результат автоориентации

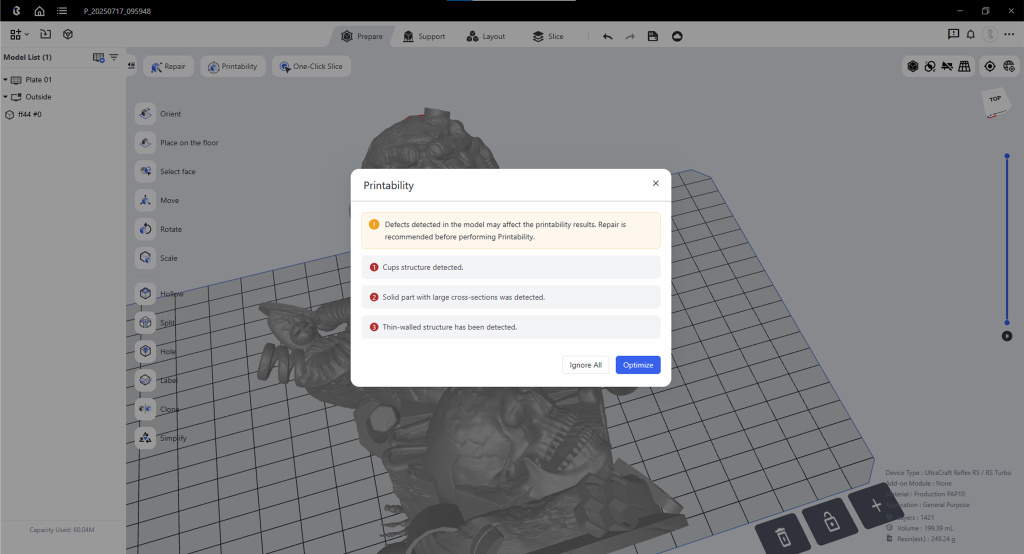

Ещё можно проверить пригодность модели к печати. Слайсер проверит наличие проблем:

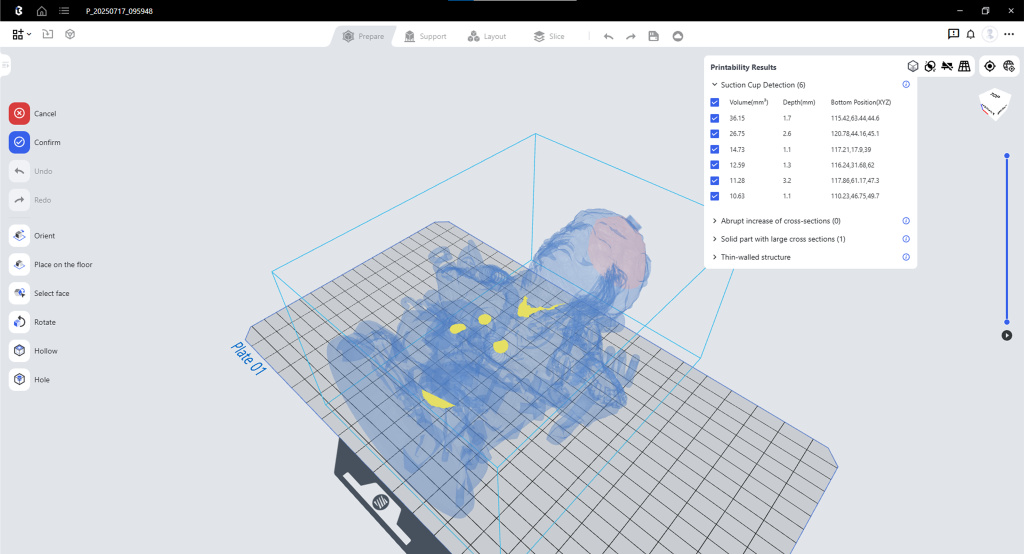

И подскажет, что именно нужно исправить:

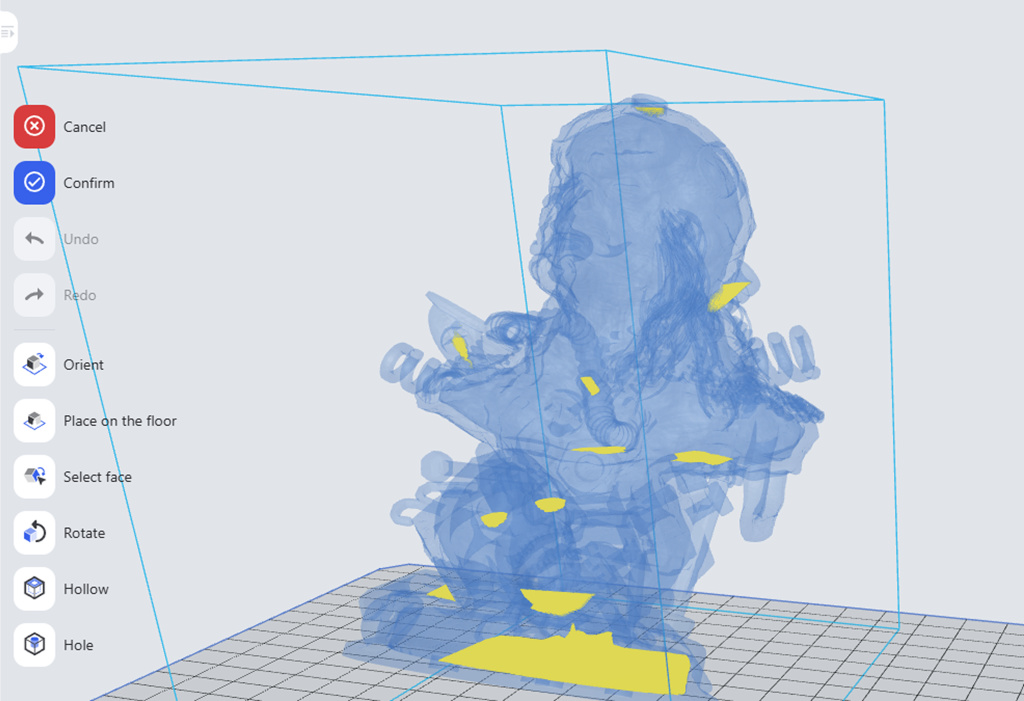

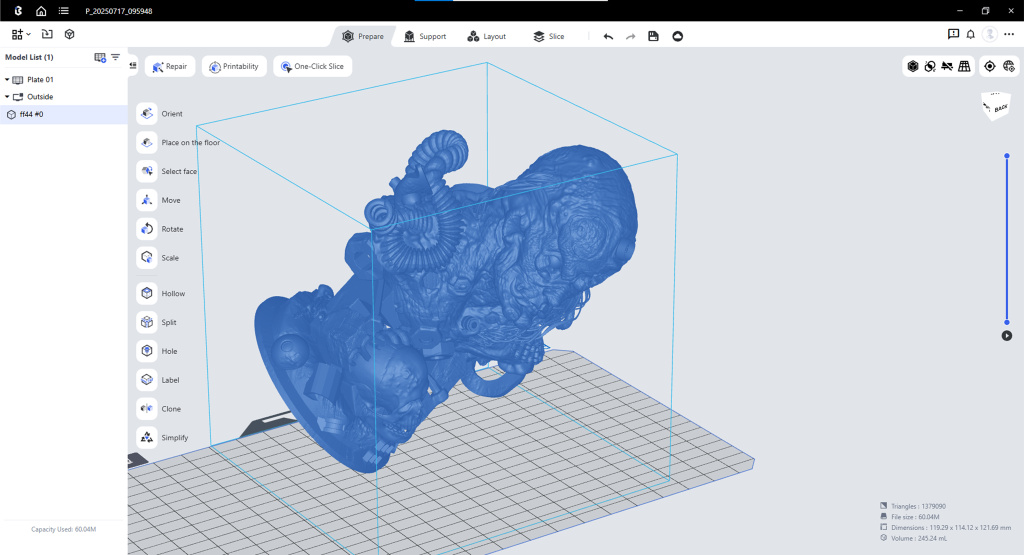

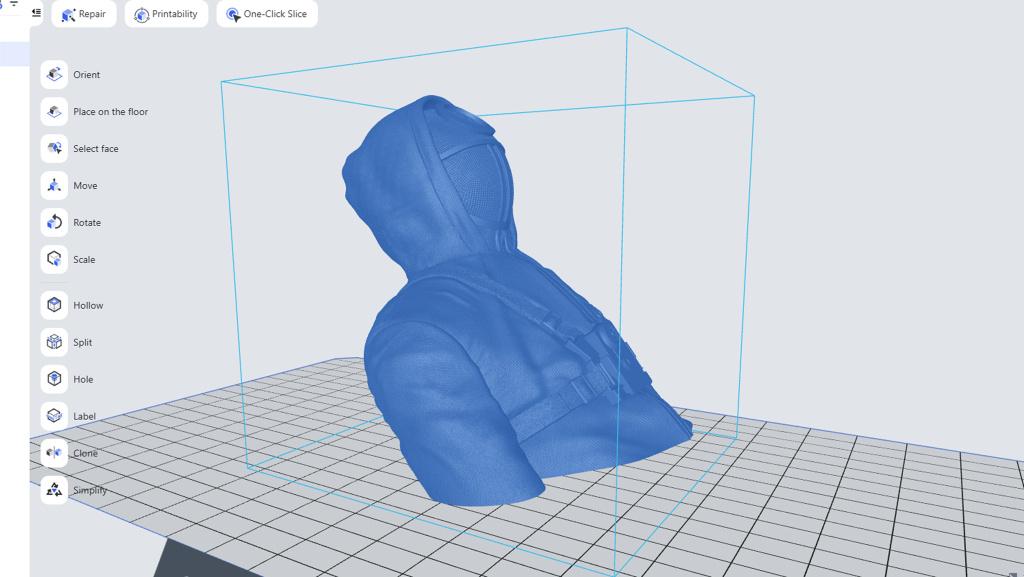

С моделью можно проводить операции и смотреть, как это влияет на печатепригодность.

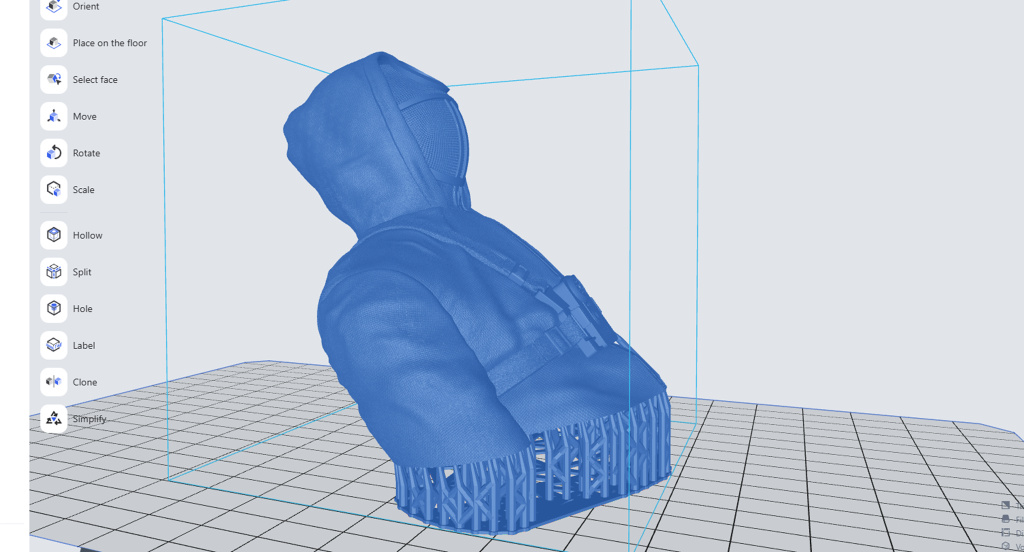

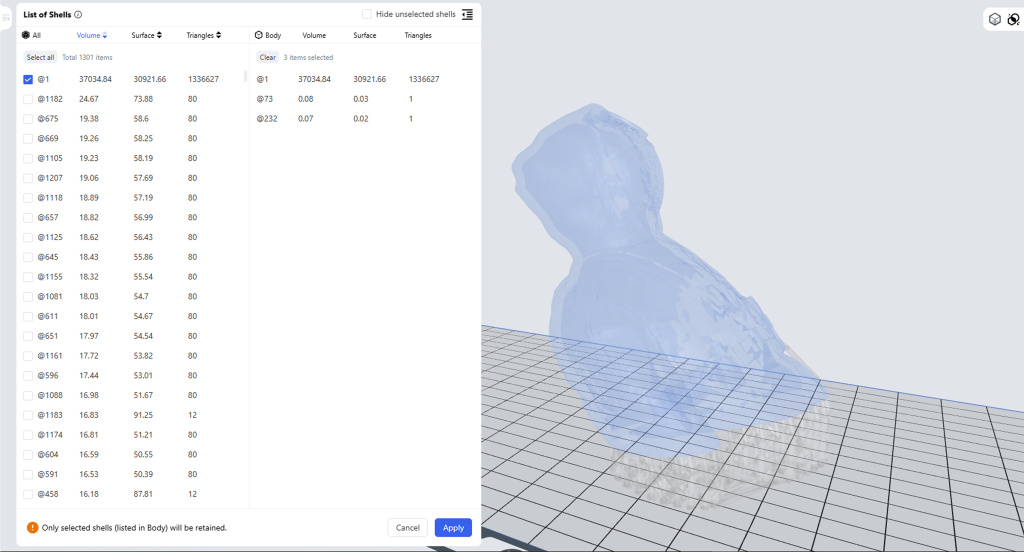

Также в Blueprint можно убирать поддержки с моделей. Может пригодиться , если вы скачали модель с предварительно подготовленными поддержками, но они вас не устраивают, и вы хотите сделать свои.

Модель из интернета с подготовленными поддержками

Можно выбрать, что убрать, а что оставить

Та же модель после применения функции

Ещё есть кнопка для самых ленивых (или для новичков), «Нарезка в одно нажатие». Слайсер починит модели, если в них есть дыры, сориентирует, расставит поддержки, и разместит на столе. Интересная функция, но, опять же, в случае художественных деталей это не всегда идеально работает. Автоориентация пытается сделать так, чтобы модель напечаталась без дефектов, и ей неважно, что передняя часть фигурки будет в поддержках.

Blueprint, в отличие от других слайсеров, неплохо расставляет автоматические поддержки. Если грамотно сориентировать модель вручную, то шанс качественной печати с автоподдержками очень высок. Вручную расставлять поддержки тоже можно, и этот функционал не выделяется среди слайсеров.

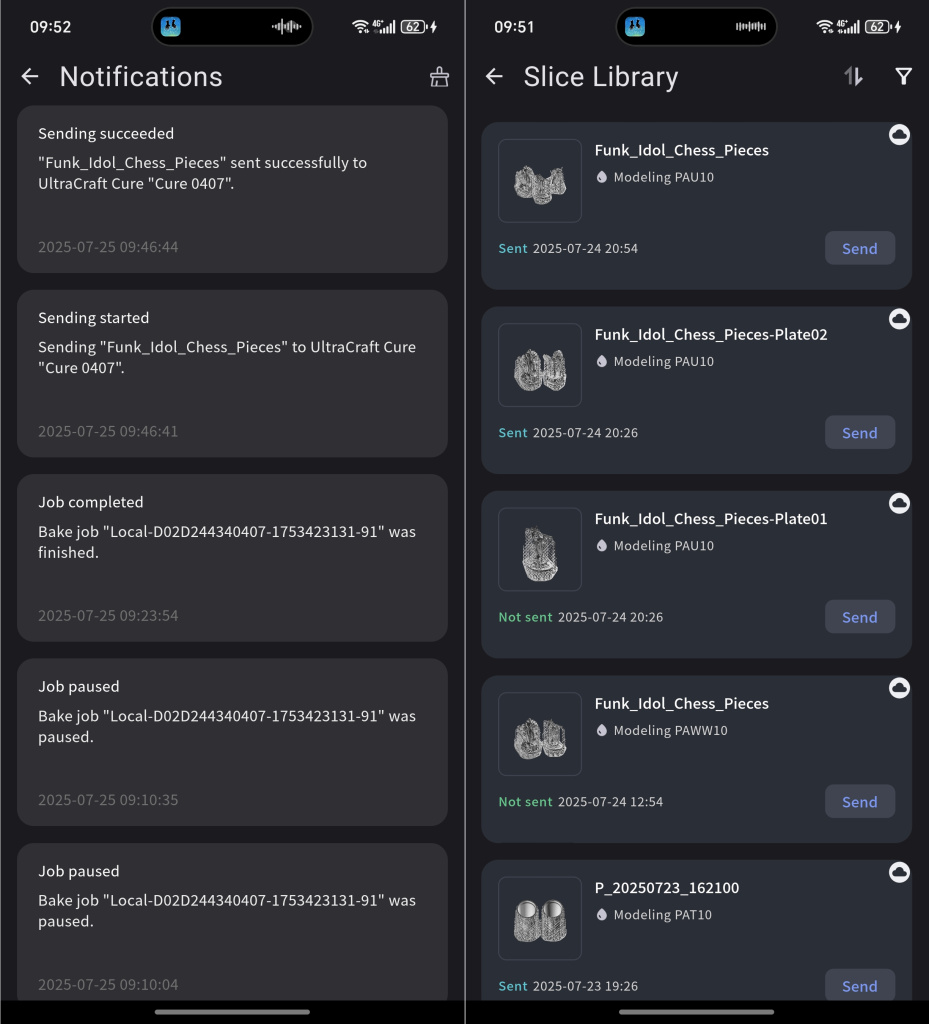

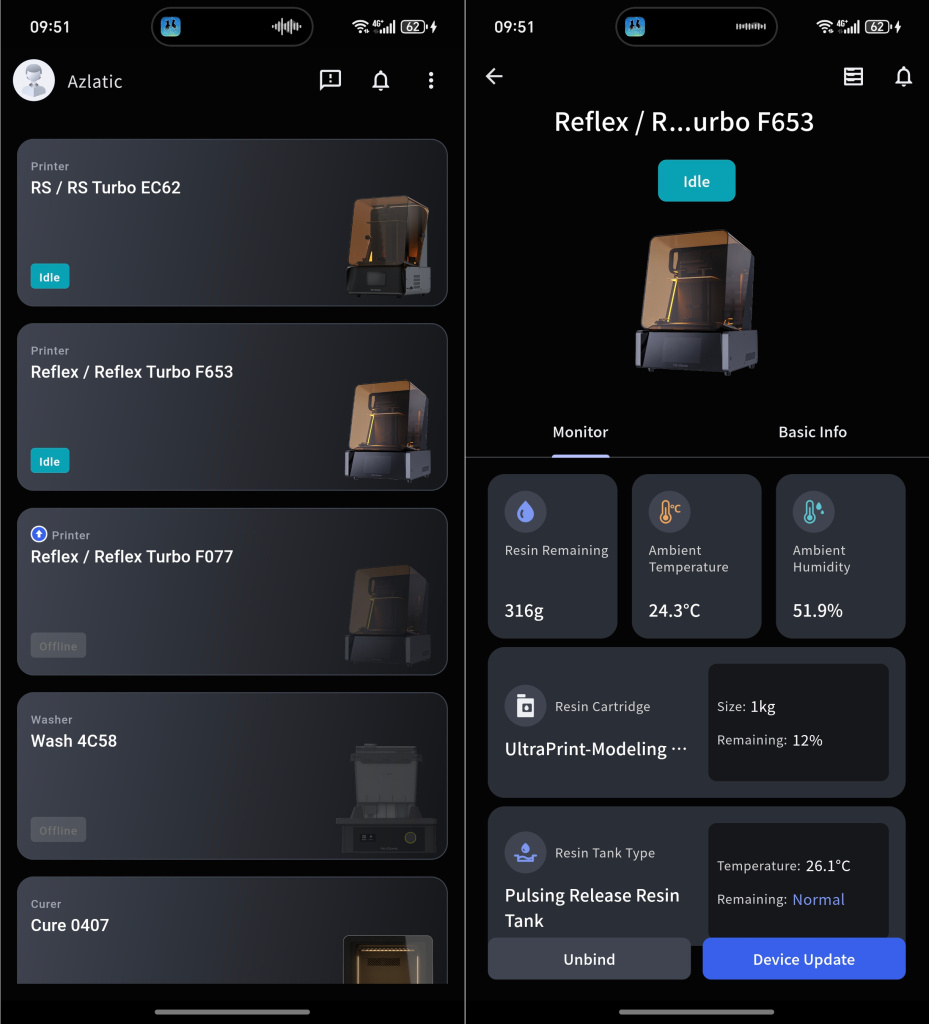

Для работы с принтерами можно скачать мобильное приложение BlueprintGo. Выглядит оно симпатично, служит в основном для мониторинга процессов.

В нём можно общаться с поддержкой HeyGears, обновлять прошивки устройств, отправлять на них задания и получать уведомления.

Всё это классно, но появляется вопрос: почему в подобных принтерах нет встроенных камер, хотя бы как дополнительный модуль? Мониторинг с ними был бы нагляднее и появились бы красивые таймлапсы.

Печать тестовых моделей

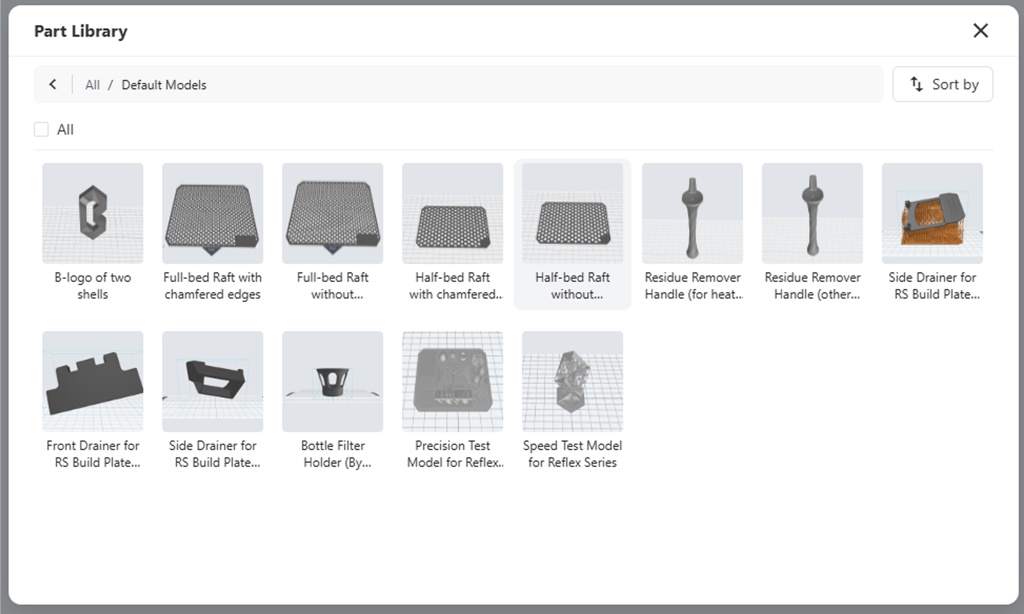

В Blueprint можно добавить модели из библиотеки: тесты скорости, качества и разные апгрейды для принтеров.

Первыми мы печатали тест качества и точности:

Reflex, смола PAF10

RS, смола PAP10

Всё, что мы печатали, было сделано с высотой слоя 50мкм.

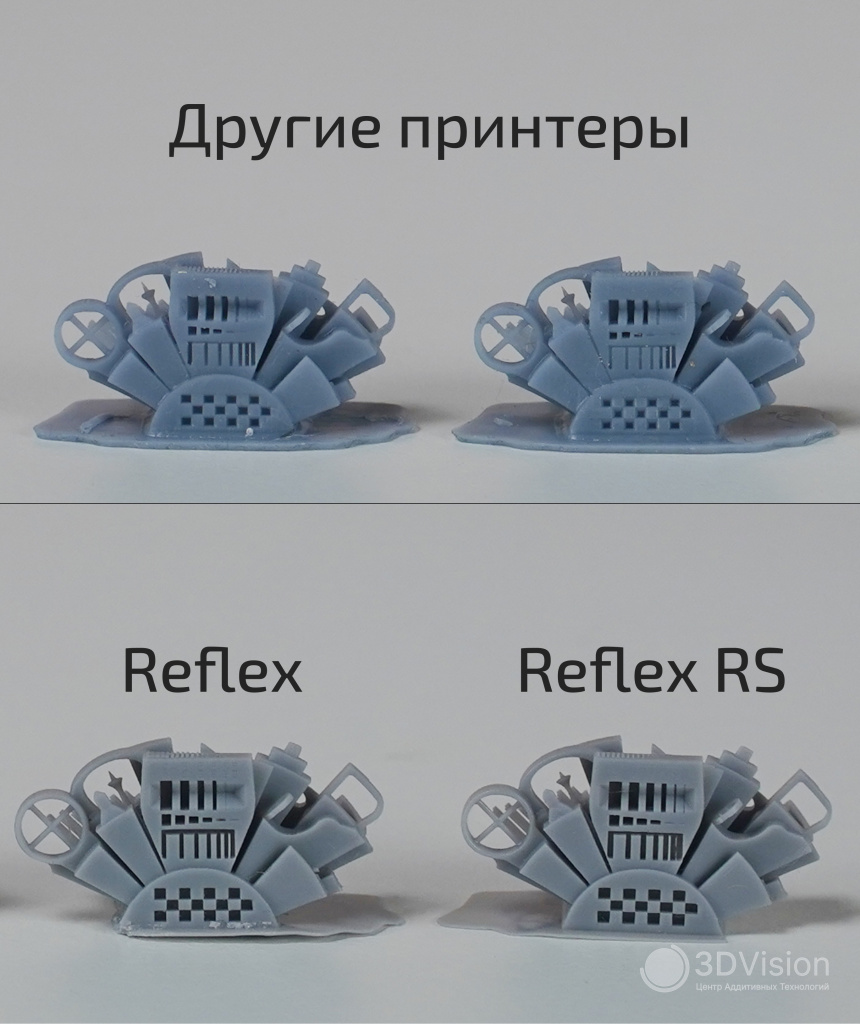

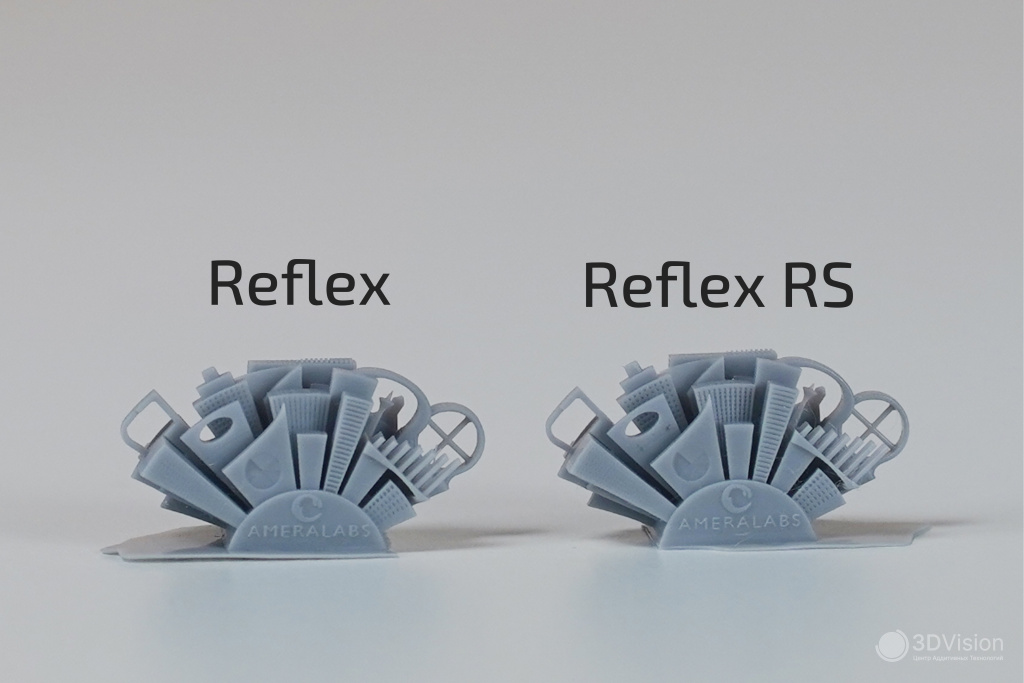

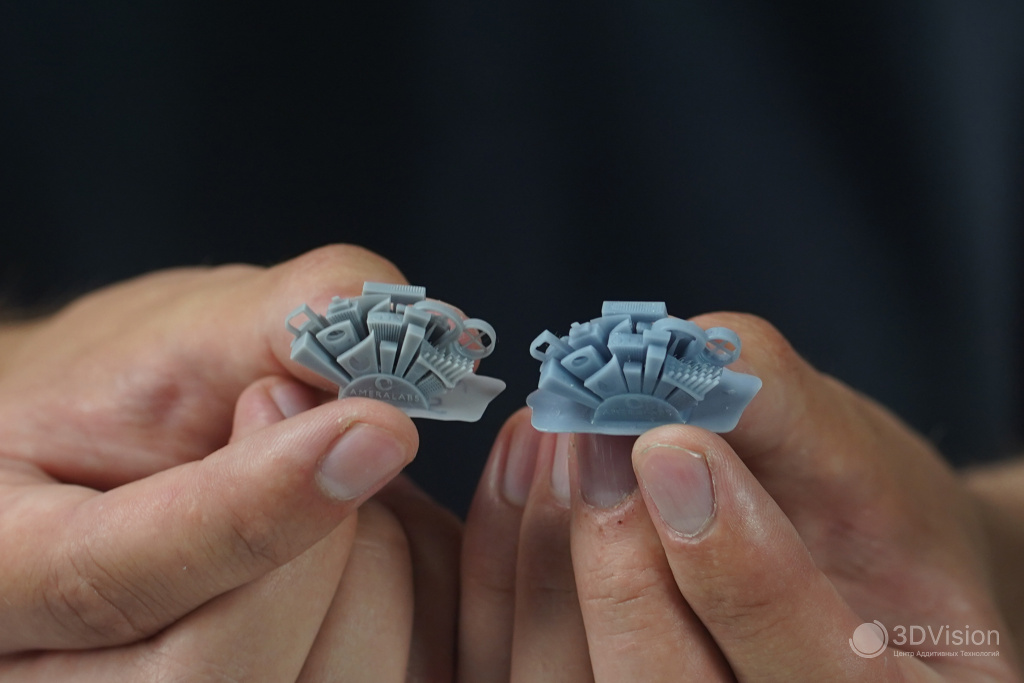

После тестов из библиотеки печатали классический тест AmeraLabs, и здесь наглядно видна разница с другими принтерами.

Найдите 10 отличий

Найдите 20 отличий

Размеры тестовых моделей — для справки

Возможно, у вас получится напечатать этот тест с качеством принтеров HeyGears, но вы потратите время и материал на поиск идеальных настроек, а производитель смолы, которой вы печатаете, в любой момент сможет изменить состав или снять продукт с производства. В случае HeyGears вы всегда будете печатать на идеальных настройках, а при изменении смолы обновится и слайсер, и профиль печати.

Печать с автоматическими поддержками

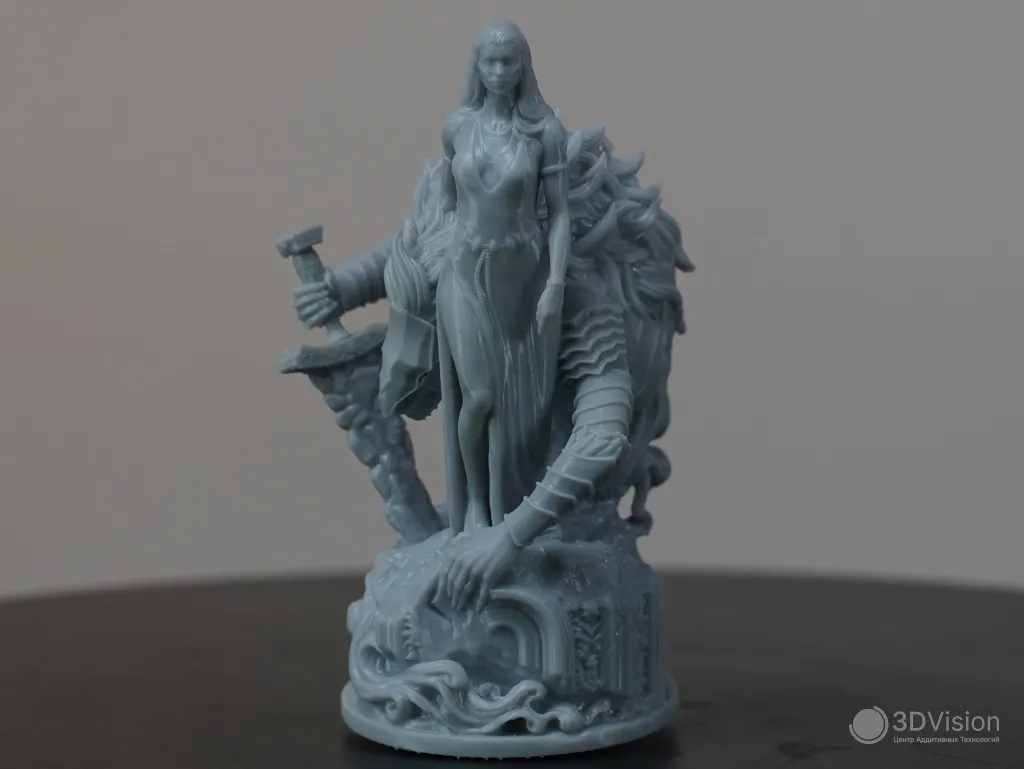

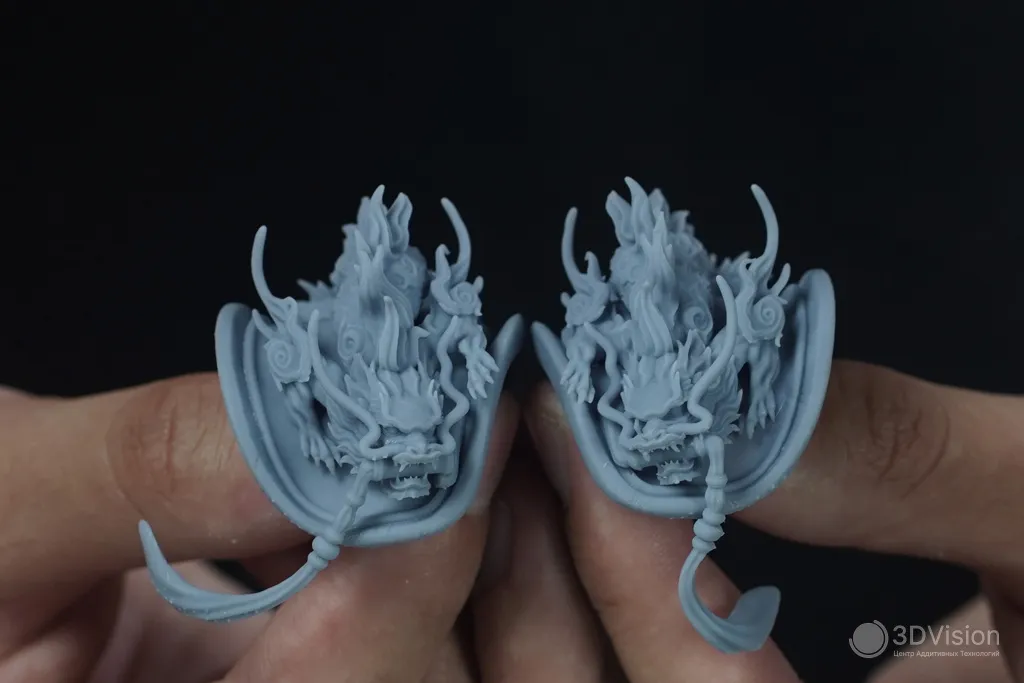

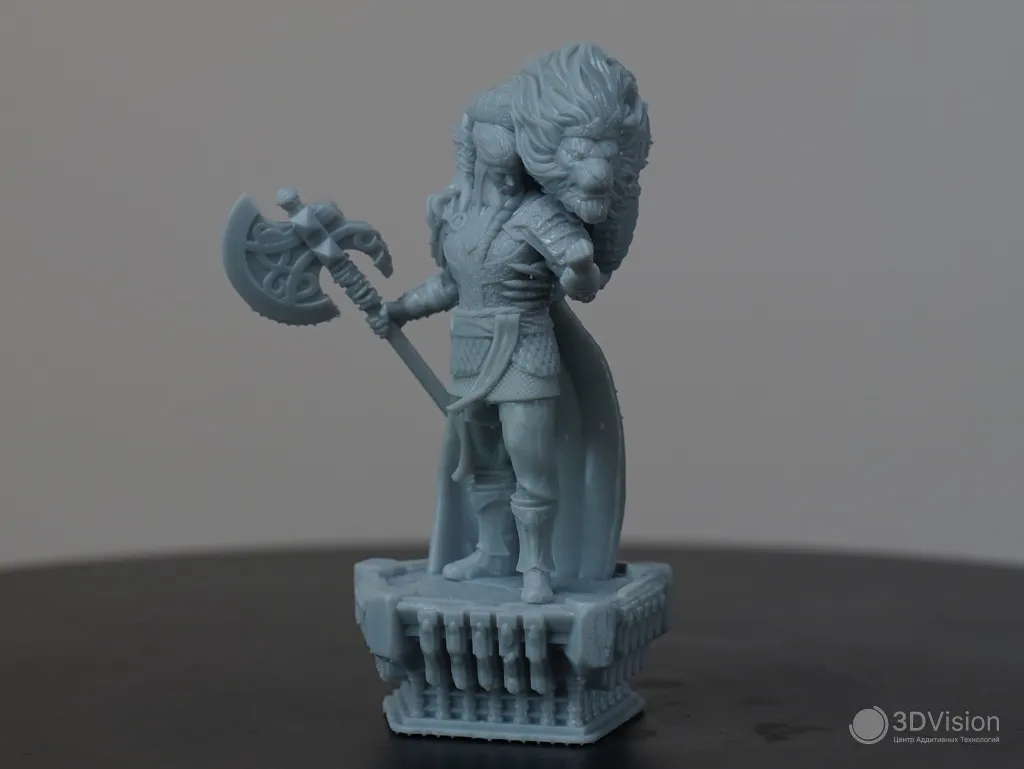

Далее показываем, что печатали после тестов. Во всех случаях, кроме одного, использовались автоматические поддержки Blueprint. Мы только ориентировали модели.

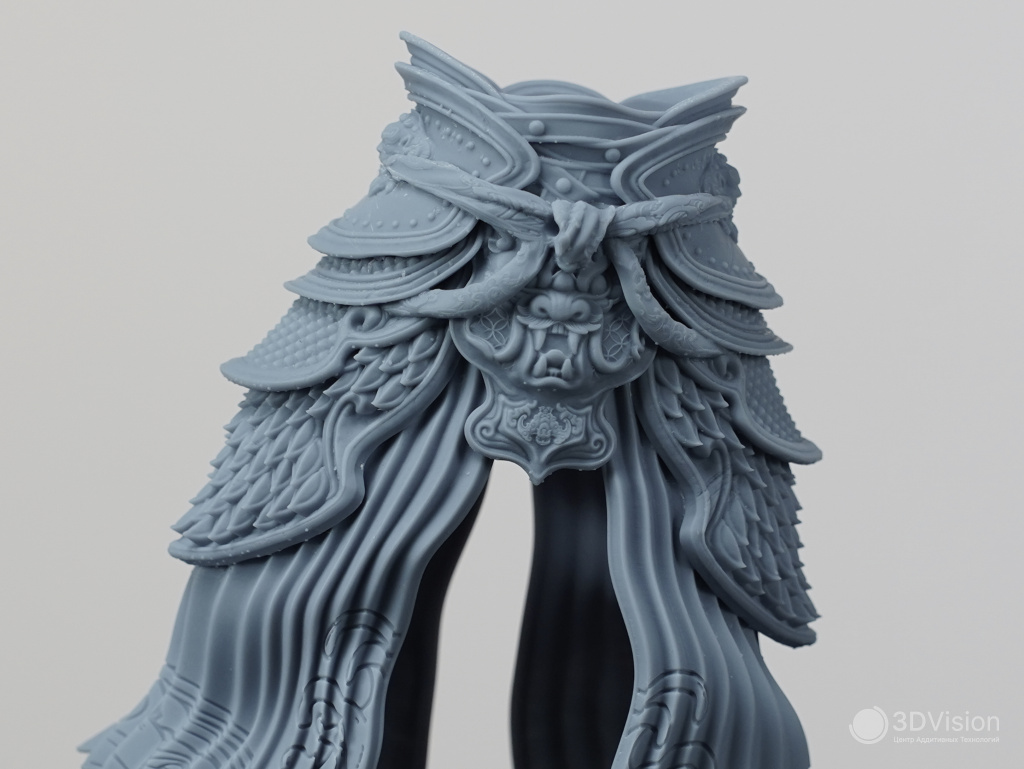

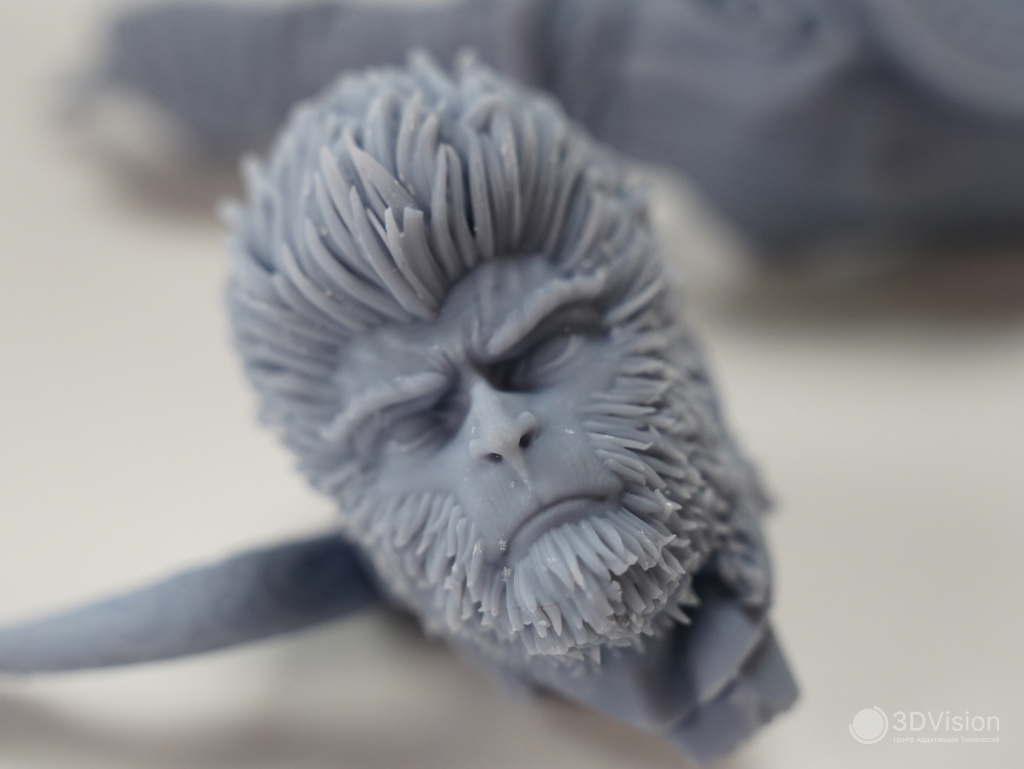

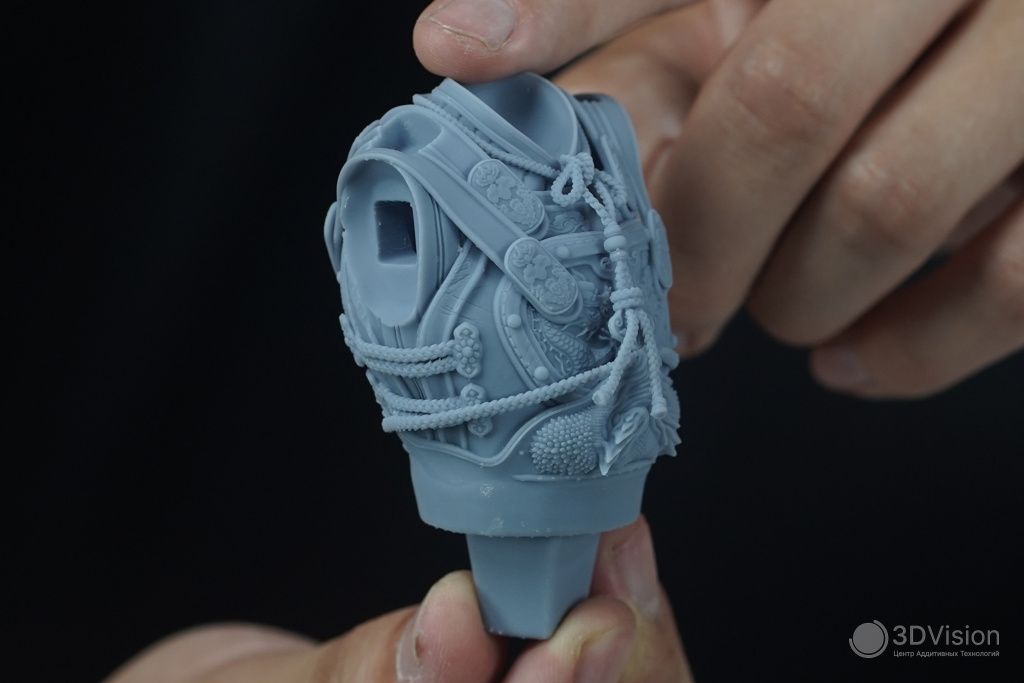

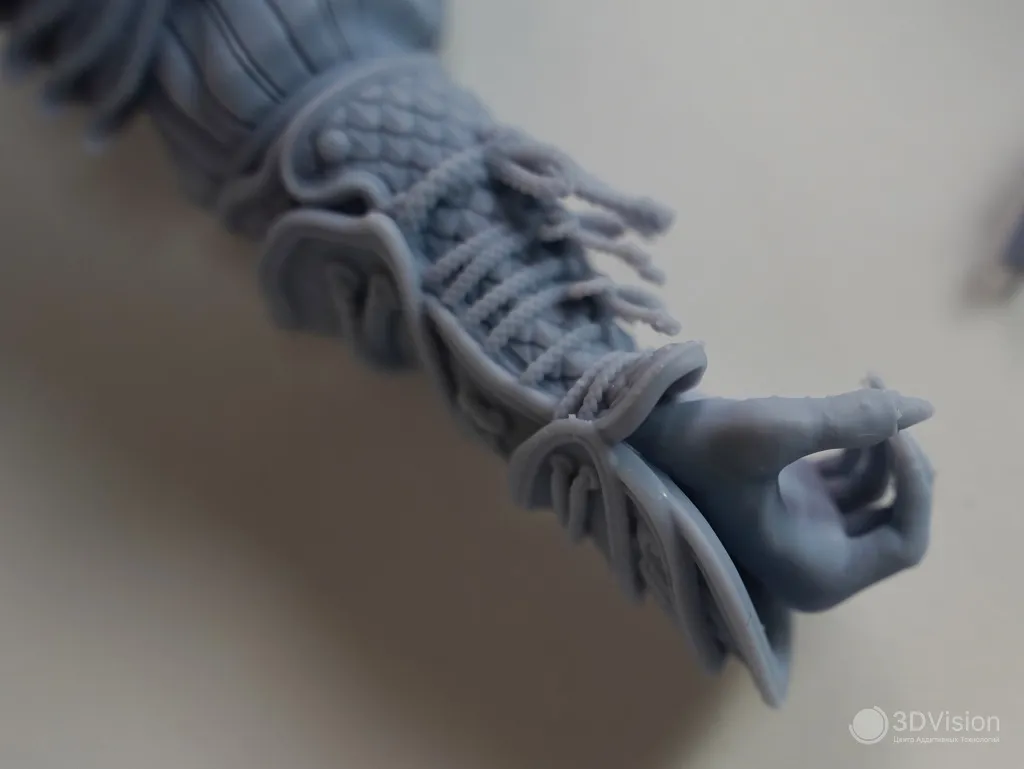

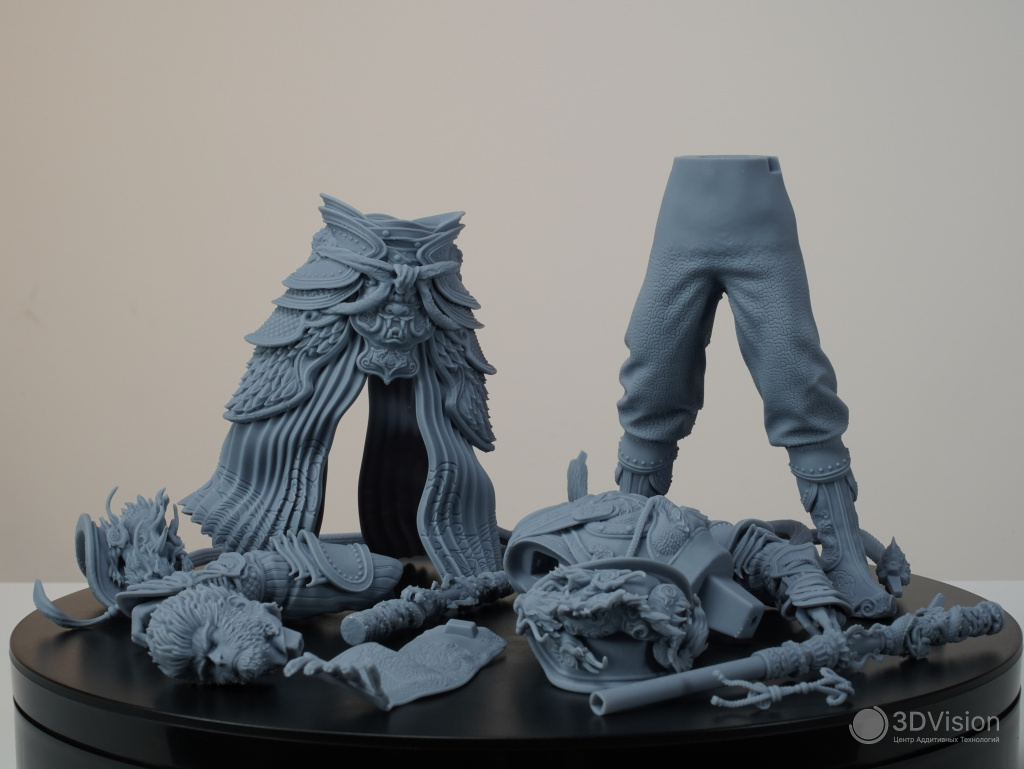

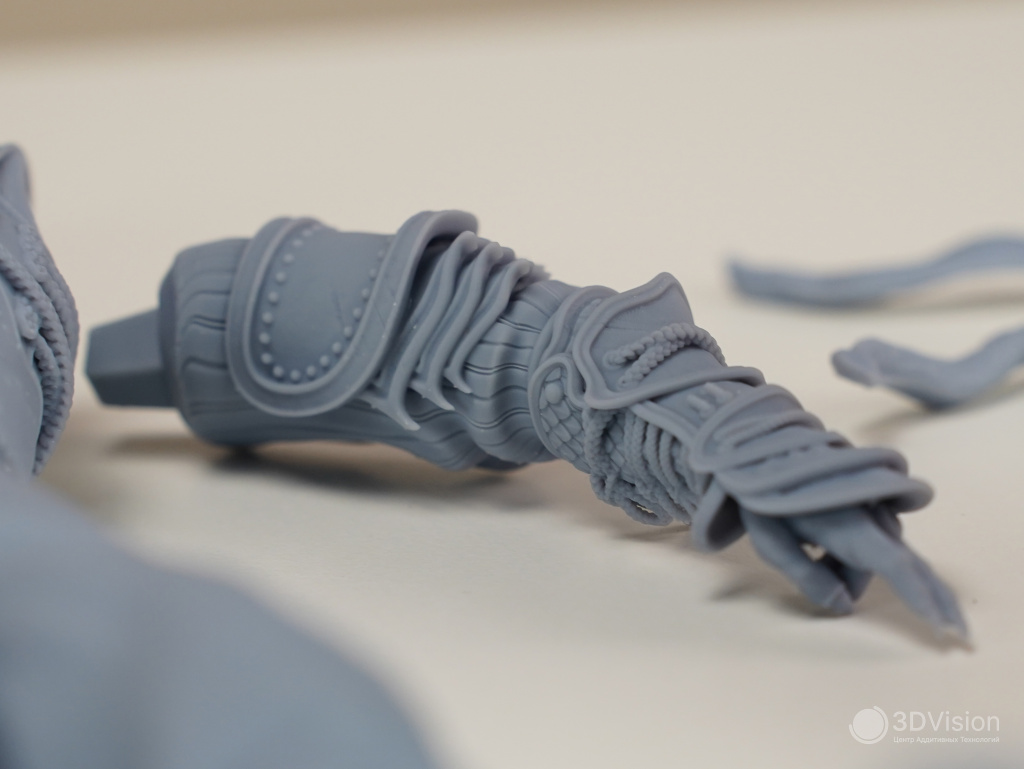

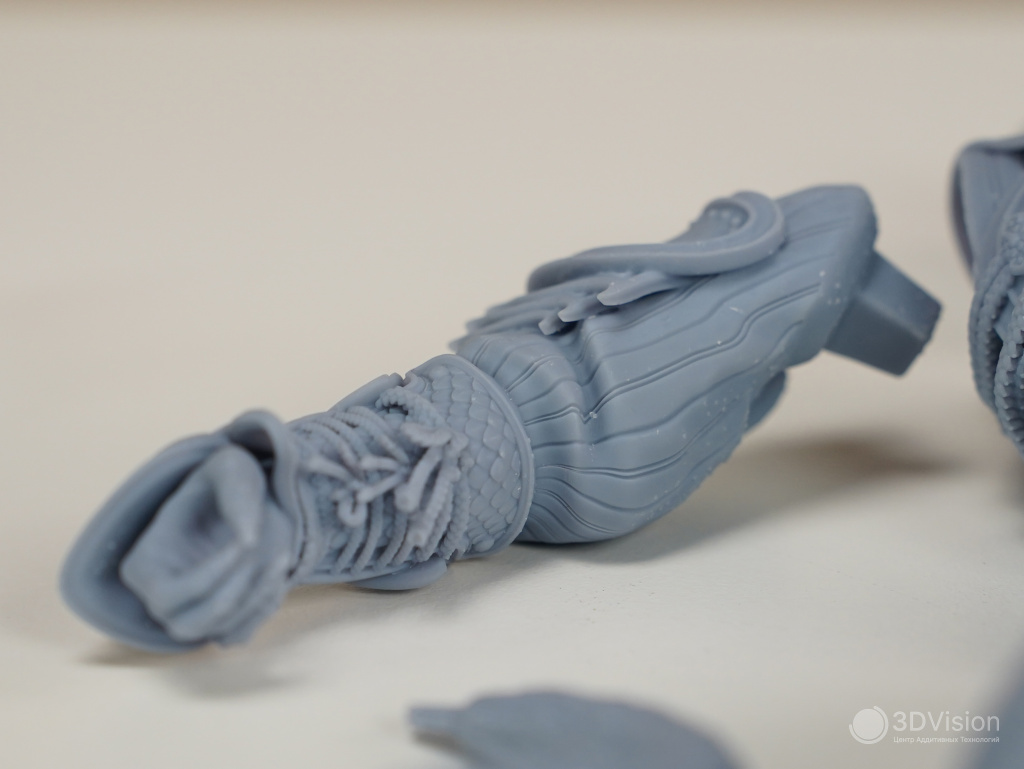

Сборная модель Сунь Укуна (он же Вуконг), обезьяны из Китайской мифологии и компьютерной игры.

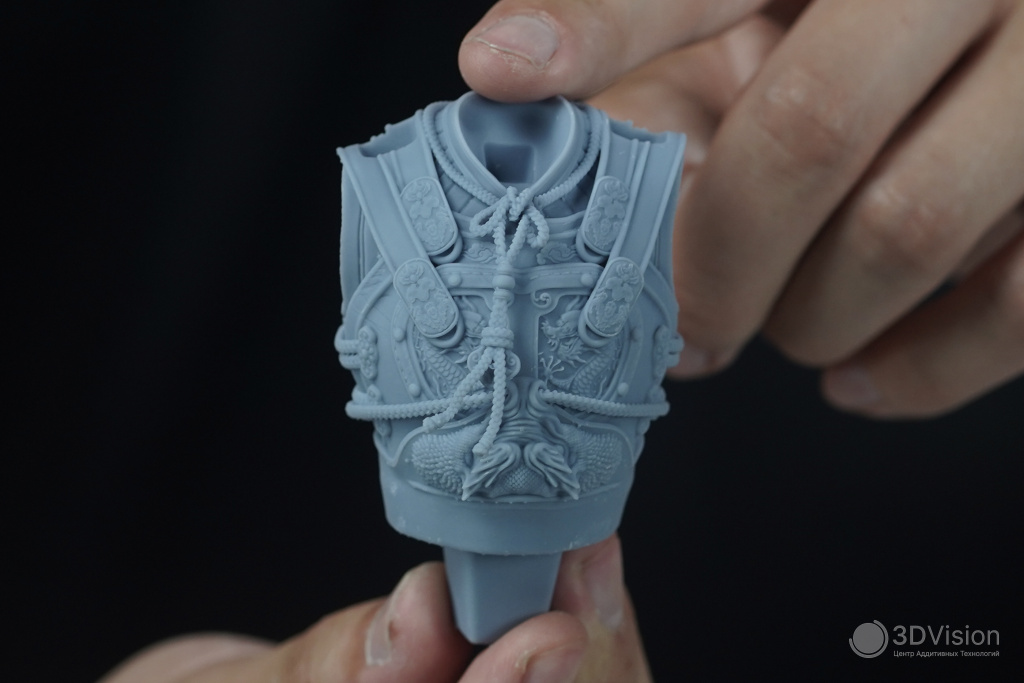

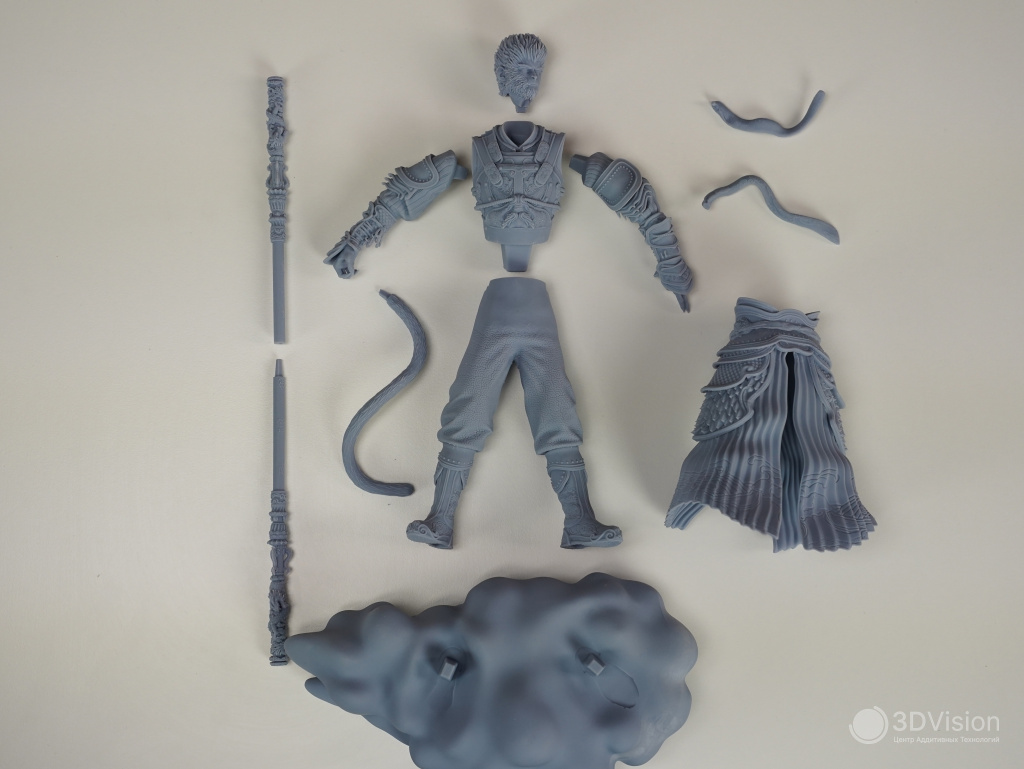

Обезьяну печатали на RS. 21 часть уместилась в 4 печати и одну полную банку смолы PAS 10.

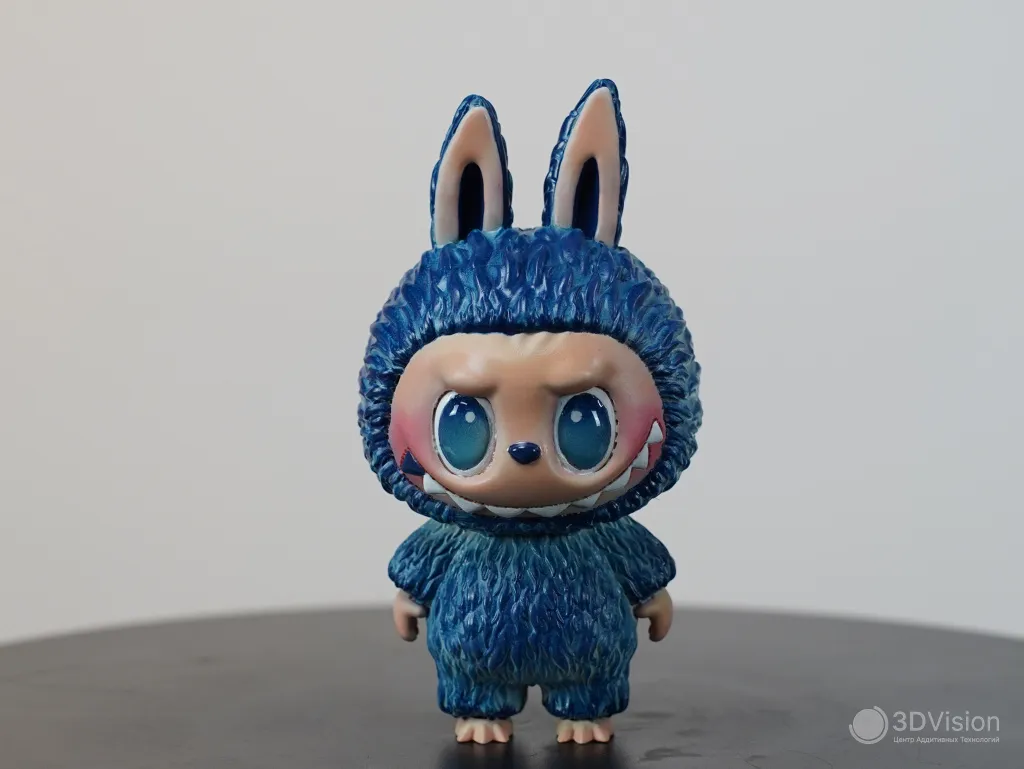

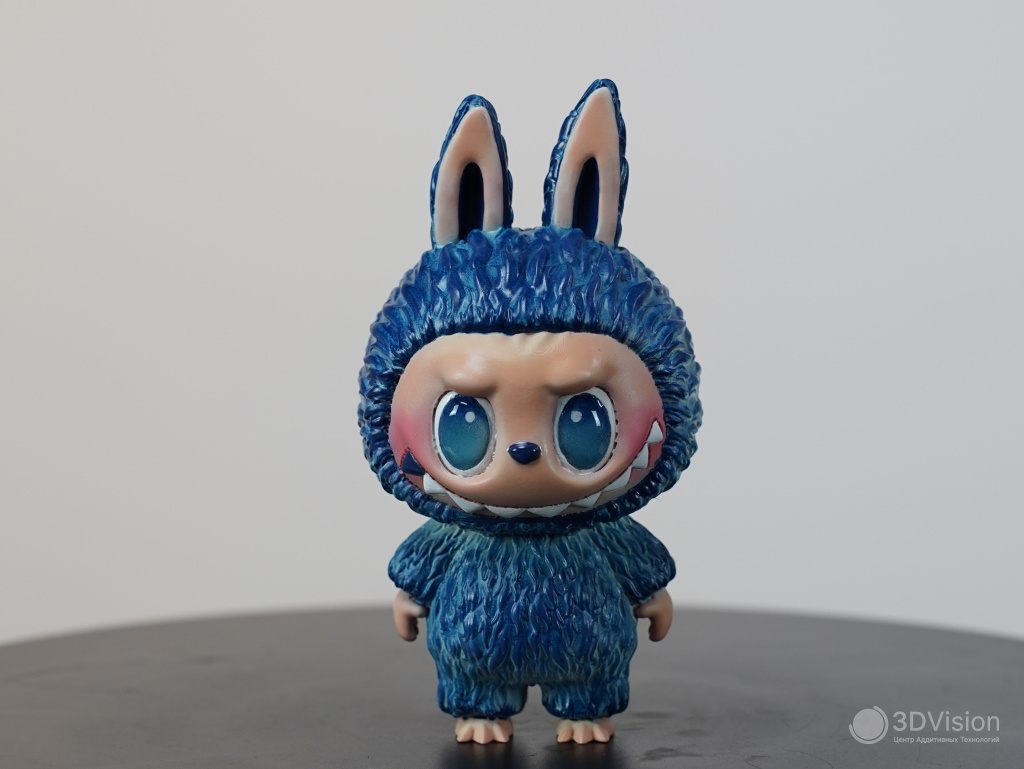

Также на RS сделали лабубу из смолы PARP10, о чём у нас есть короткое видео. Наша макетная мастерская поколдовала над фигуркой, и финальный результат выглядит так:



Бу! Испугался? А, извините, не тот мем

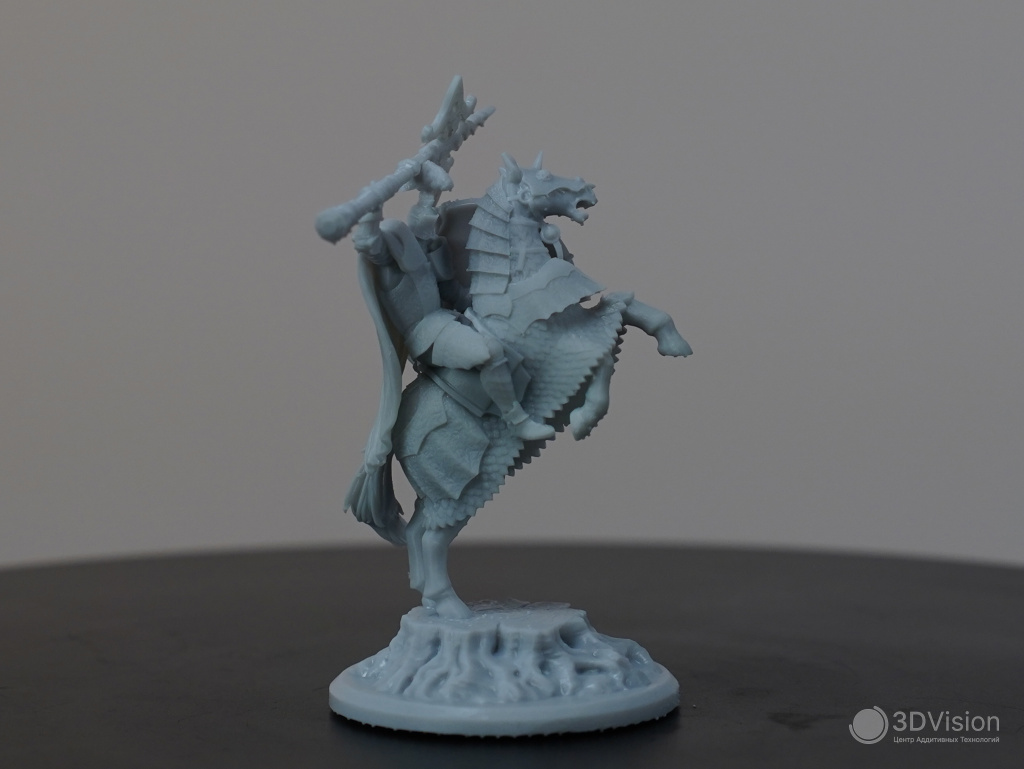

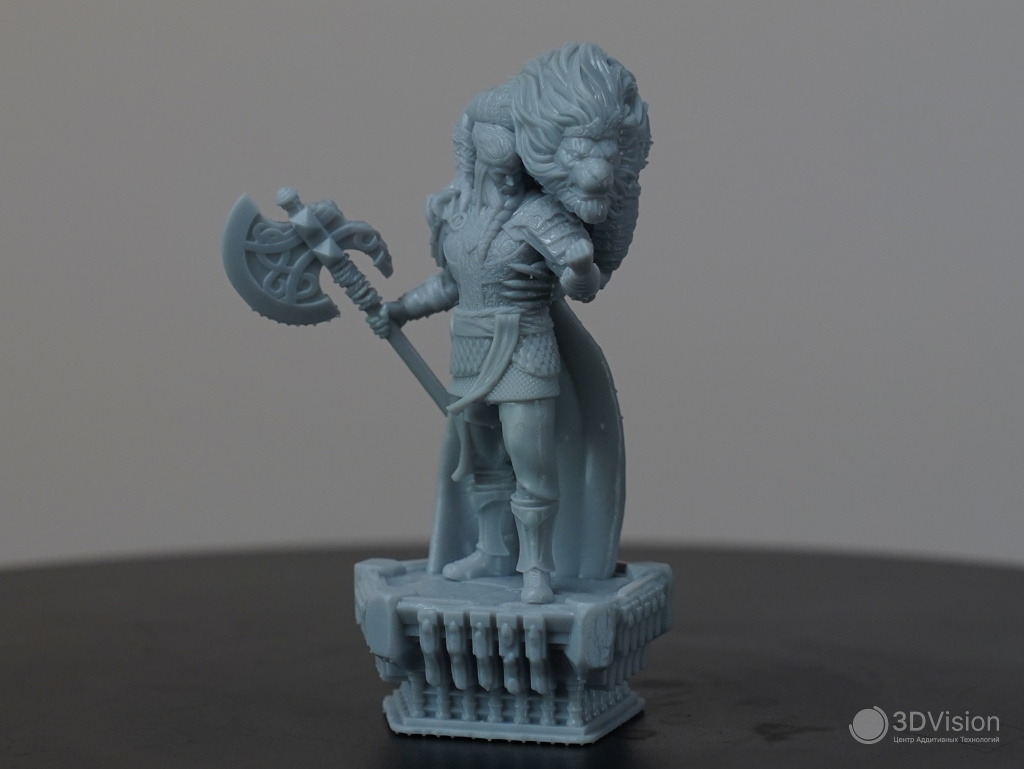

Ниже фотографии того, что печатали на Reflex.

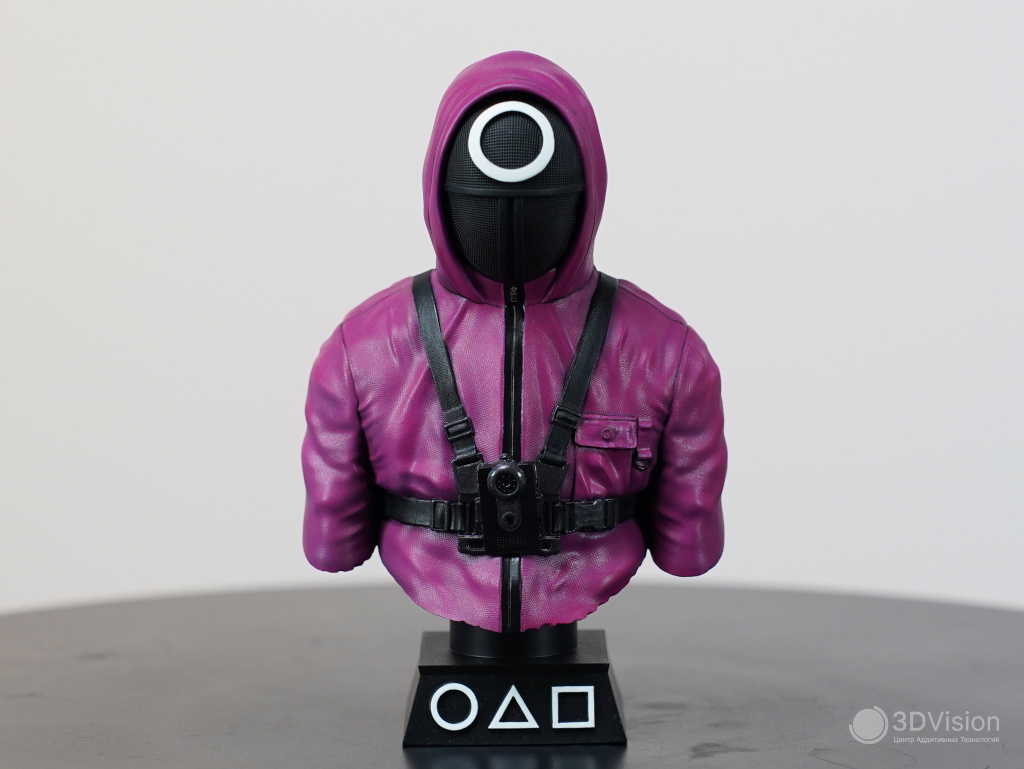

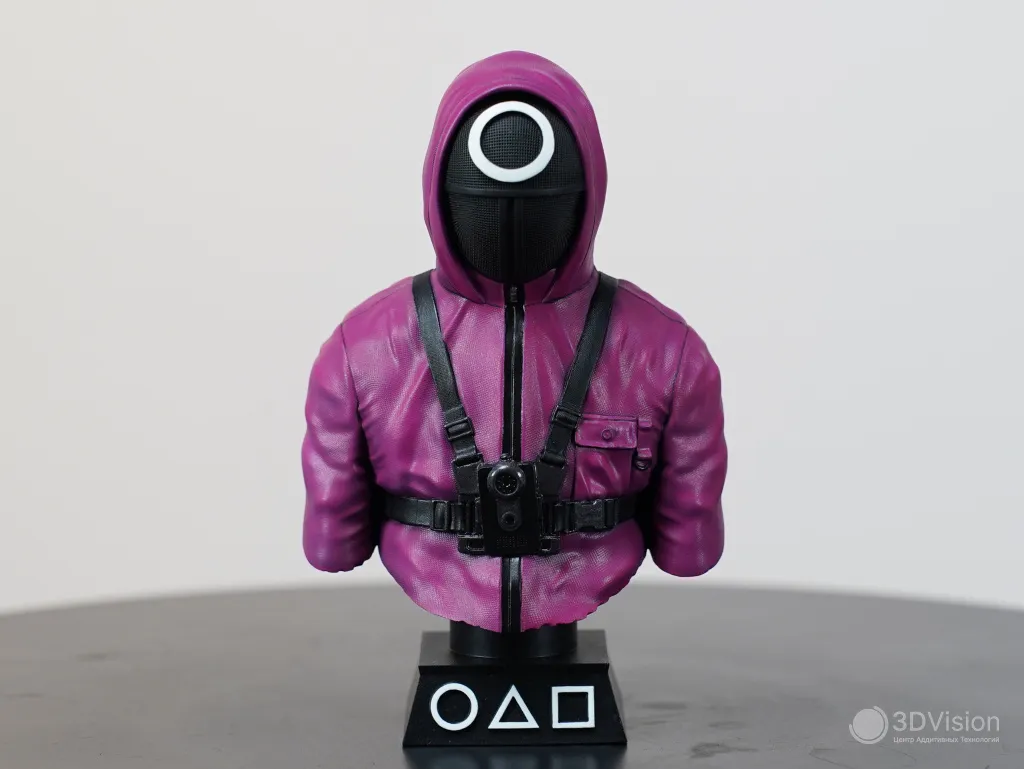

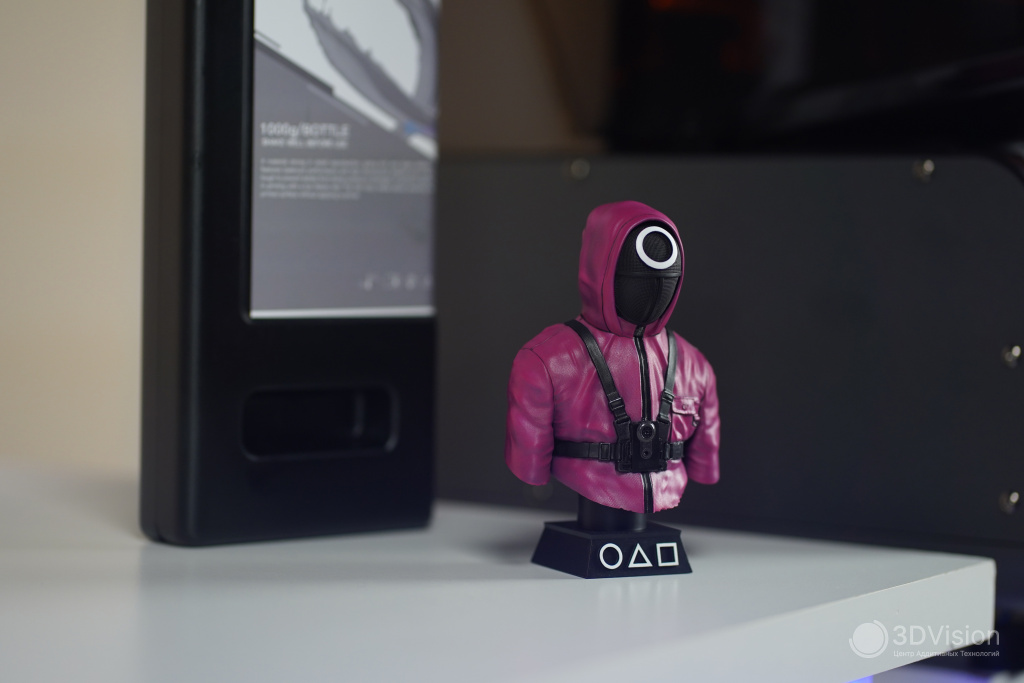

Страж из «Игры в кальмара»

Макетная мастерская делает нам контент, спасибо им!

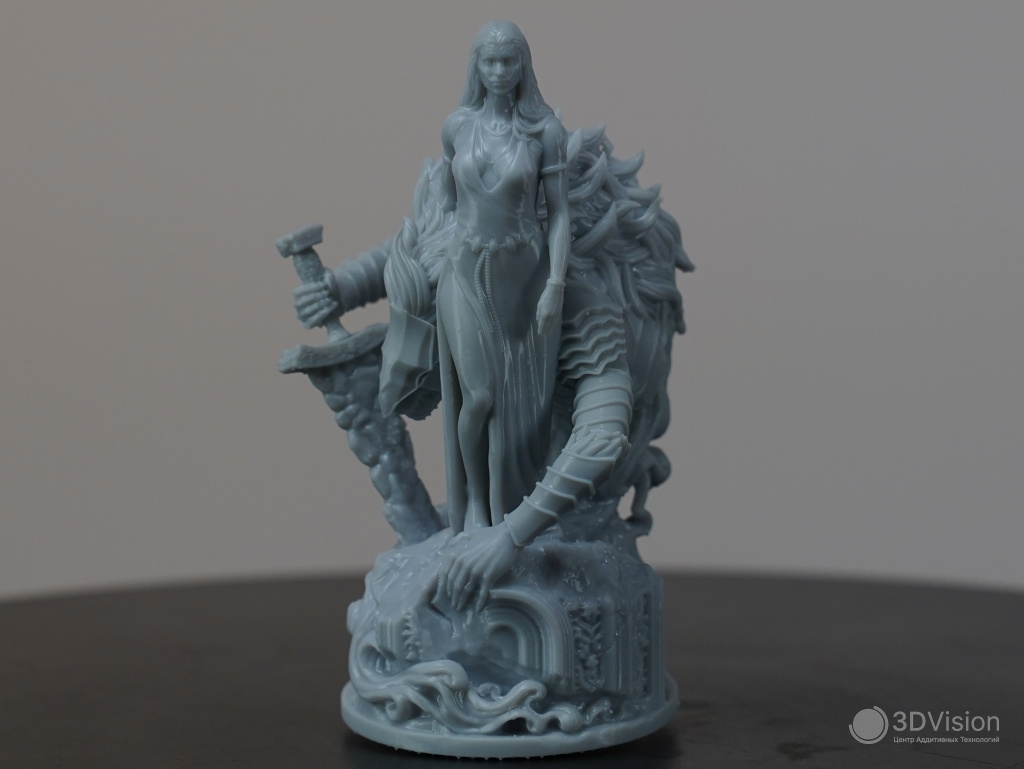

Далее, печатали уже знакомые вам (или нет, самое время познакомиться) фигуры из шахматного набора, но в меньшем, по сравнению с оригиналами, размере.

Смола PAP10.

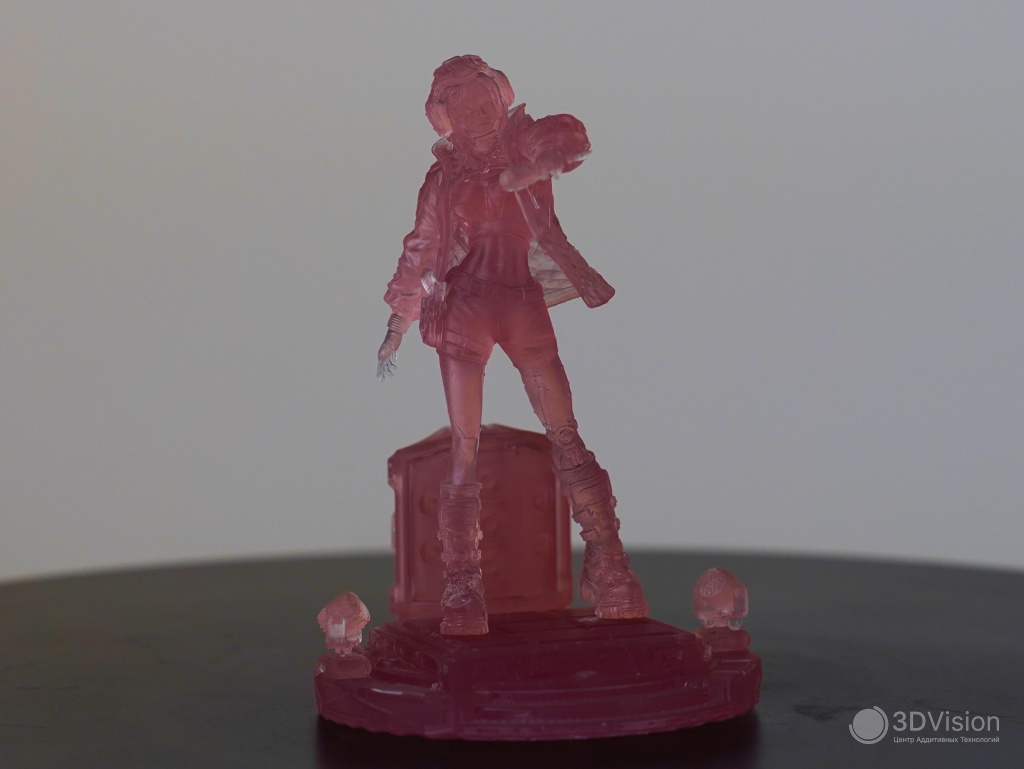

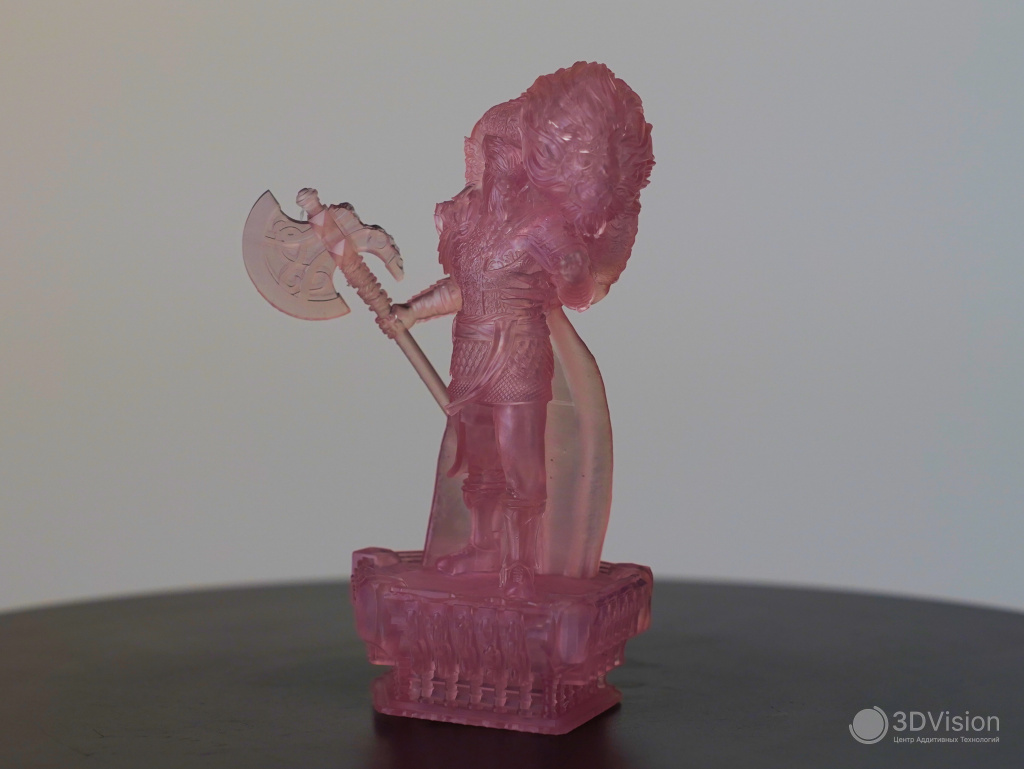

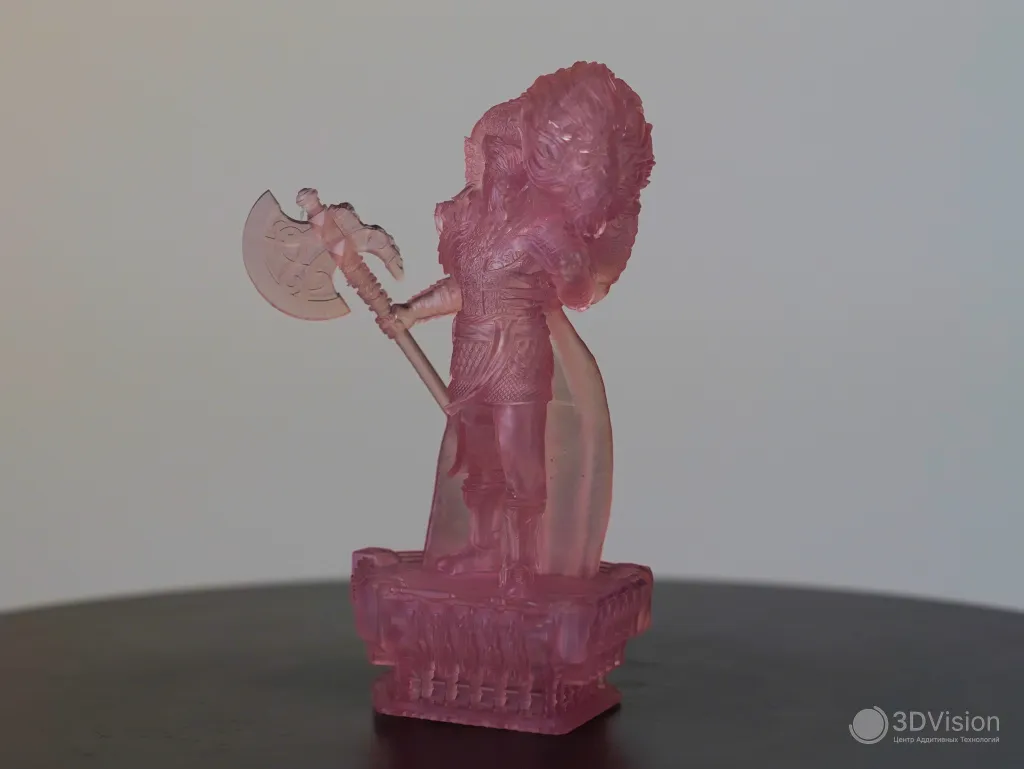

Из водосмываемого материала PAWW20 напечатали персонажа из Cyberpunk 2077 и ещё одну шахматную фигуру:

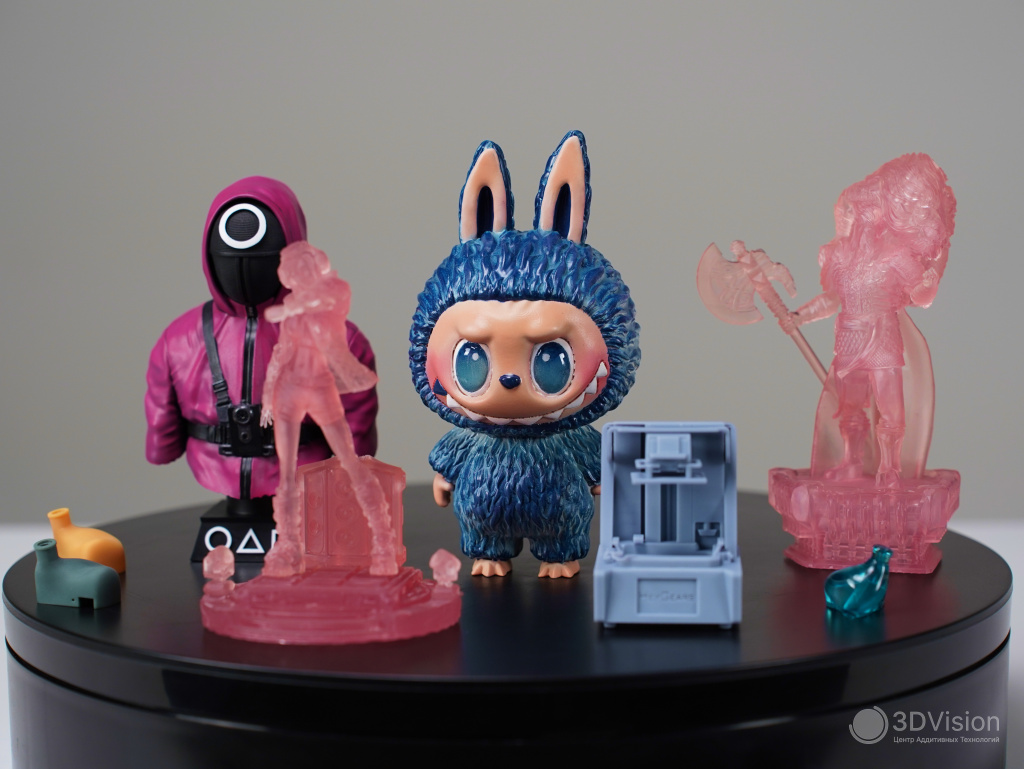

Групповое фото на память

Выводы

Принтеры HeyGears пробили потолок качественной фотополимерной печати и теперь задают стандарты. Мы рекомендуем их тем, кто уже знаком с фотополимерной печатью, намучался с постоянным проведением тестов или выбрасыванием недопечатанных деталей. Такие люди знают, что им нужно, а HeyGears это даёт.
Новички тоже запросто разберутся с аппаратами. Однако, из-за простоты использования и автоматизации процессов, уровень сложности освоения фотополимерной печати будет «Лёгкий». Найдутся те, кому именно это и нужно — милости просим. По мнению нашей редакции, новичку лучше осваивать фотополимерную 3д печать с понимания настроек экспозиций, скоростей, умения расставлять поддержки и ориентировать модели на столе, а с HeyGears эти умения особо не прокачаешь.

Подведём итог по сравнению принтеров:

●      У RS больше область печати

●      У Reflex больше разнообразие материалов. Он печатает прозрачку и выжигаемые смолы, RS так не умеет.

●      RS дешевле

●      Reflex  имеет подогрев ванной в базовой комплектации, RS не имеет.

Перечислим достоинства и недостатки принтеров.

Достоинства:

●      лучшее качество печати на рынке персональных фотоплимерников

●      отличные пользовательские интерфейсы всего — принтеров, слайсера, мобильного приложения

●      всё гениальное просто, включая дозаправку принтеров

●      откидные крышки

●      хорошие размеры пикселей — хотя кому это интересно после результатов печати?

●      быстрый, удобный и отточенный рабочий процесс

●      возможность апгрейдить аппараты аксессуарами HeyGears

Недостатки:

●      отсутствие русского языка во всём — принтерах, слайсере, мобильном приложении

●      столы без наклона — приходится убирать с них смолу после печати

●      отсутствие веб-камер, хотя бы как дополнительной опции

●      невозможность печатать некоторыми материалами без аксессуаров

Свои смолы мы не считаем недостатком. Наоборот, их использование позволяет делать то, что не могут делать другие.

В автомобильном мире, если на крышке топливного бака написано «АИ-95», то никто не заливает в свою ласточку «92», и ласточка за счёт этого и существует. И никто не жалуется.

В мире 2д принтеров по бумаге все привыкли к сменным картриджам - меняют и печатают в удовольствие.

Подумайте, пожалуйста, перед тем как писать комментарий с тем, что вы так сможете на своём *какой угодно фотополимерник, который вы заправляете чем угодно, и никто вас не ограничивает*.  Не сможете. По крайней мере, за то же время, или быстрее, чем HeyGears. И потратив то же количество смолы, с первого раза.

 Реклама. OOO "3Д Вижн". ИНН: 7802253640
