Обзор на 3D принтер FlashForge AD5X

Содержание

• Комплект поставки

• Подготовка к работе

• Технические характеристики

• Тестовые печати

• Многоцветная печать

• Печать TPU

• Заключение

Комплект поставки

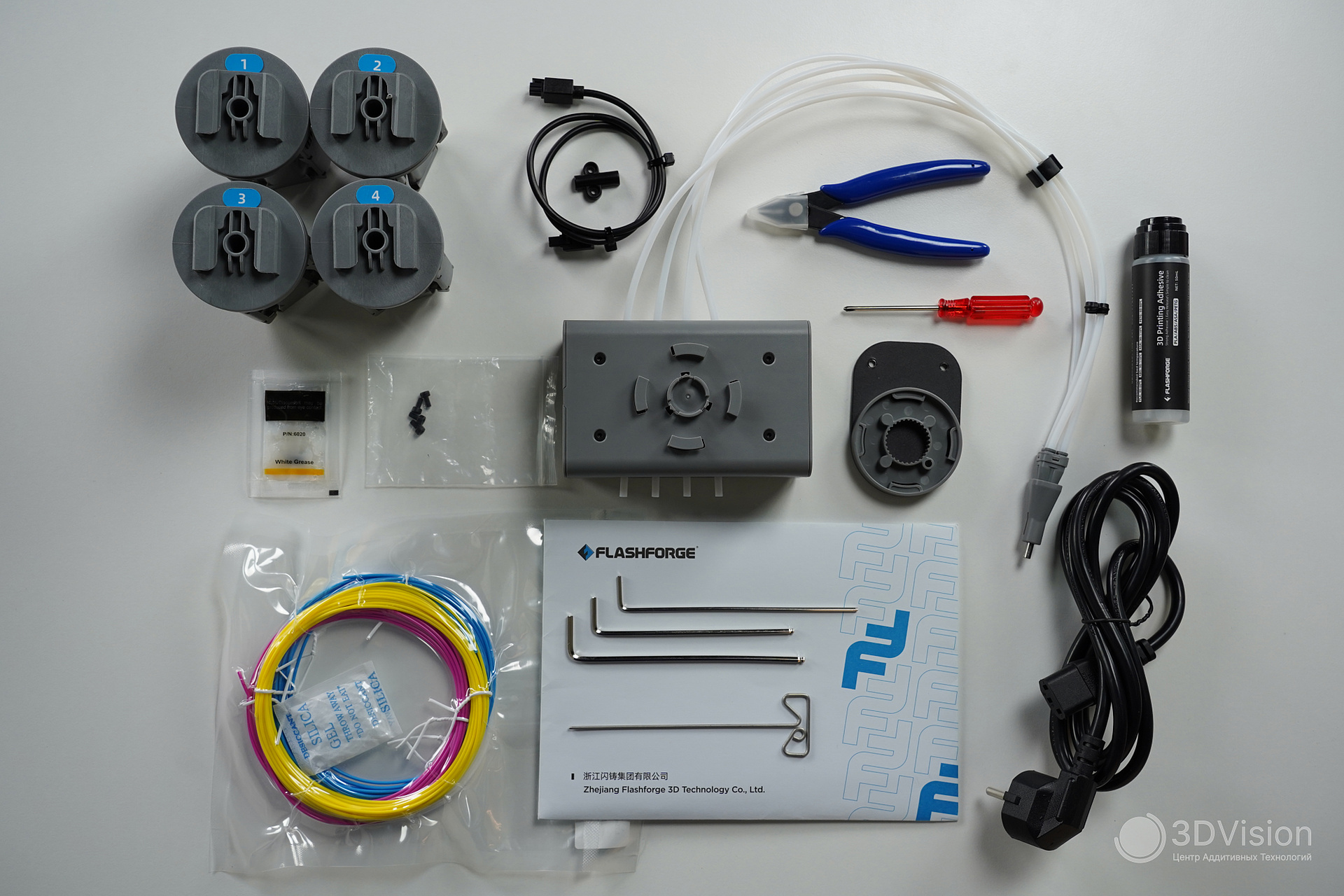

• Принтер

• Кабель питания

• Кабель IFS — системы смены филамента, держатель кабеля

• Модуль смены прутка «IFS» и монтажная пластина к нему

• 4 держателя катушек

• PTFE трубка 4-в-1

• Бокорезы

• Клей-адгезив

• Шестигранники: 2; 2,5; 3мм

• Смазка

• Отвёртка PH1

• Винты М3×6, 6 штук

• Палка для чистки канала подачи филамента

• 4 мотка филамента по 10 грамм

В комплекте есть всё необходимое для печати из коробки и обслуживания принтера. Флешки нет, и тестовые модели находятся в памяти принтера с завода.

Подготовка к работе

Принтер поставляется почти готовым к работе. Чтобы печатать, нужно сделать несколько шагов:

1) Установить дисплей

2) Установить и подключить IFS

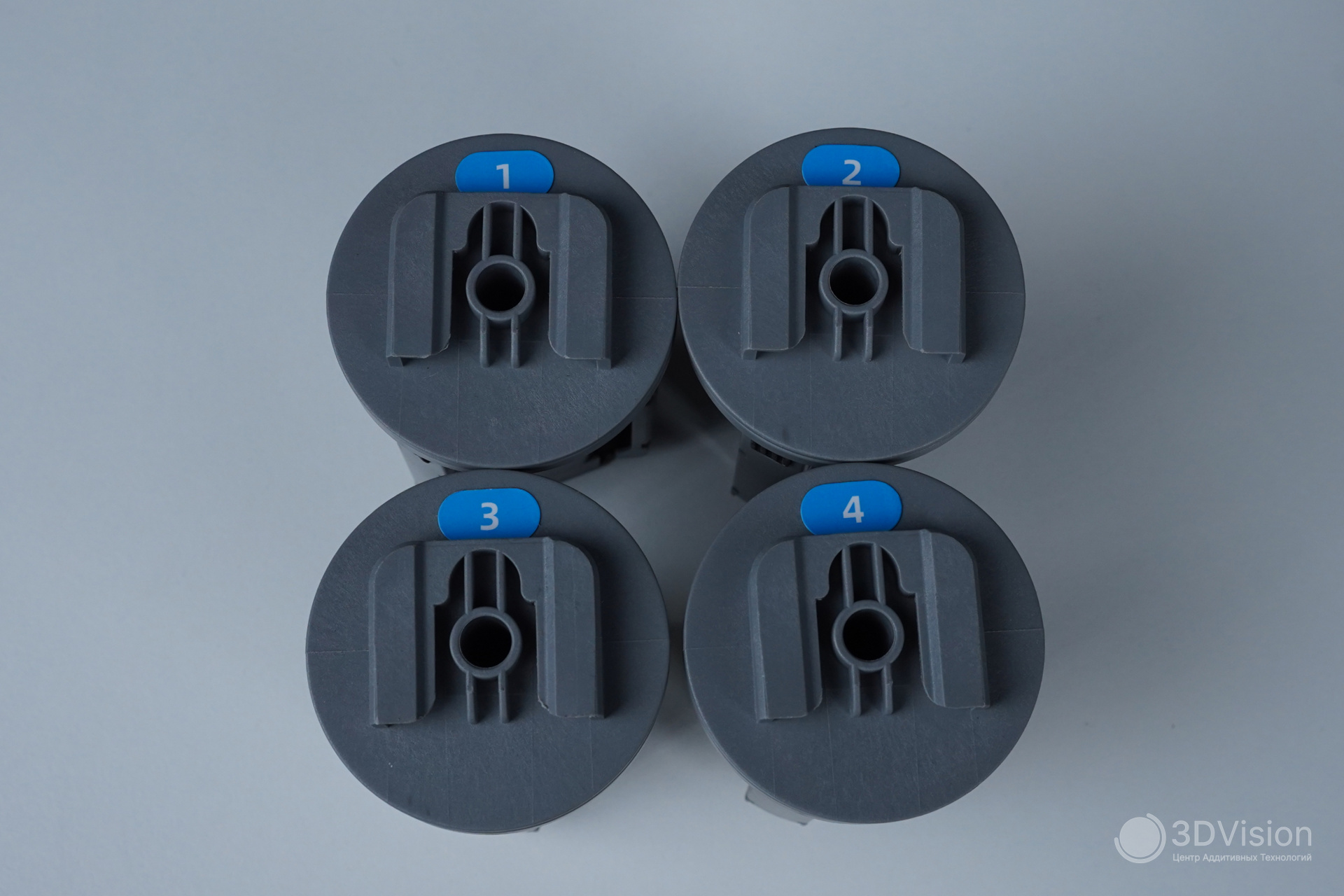

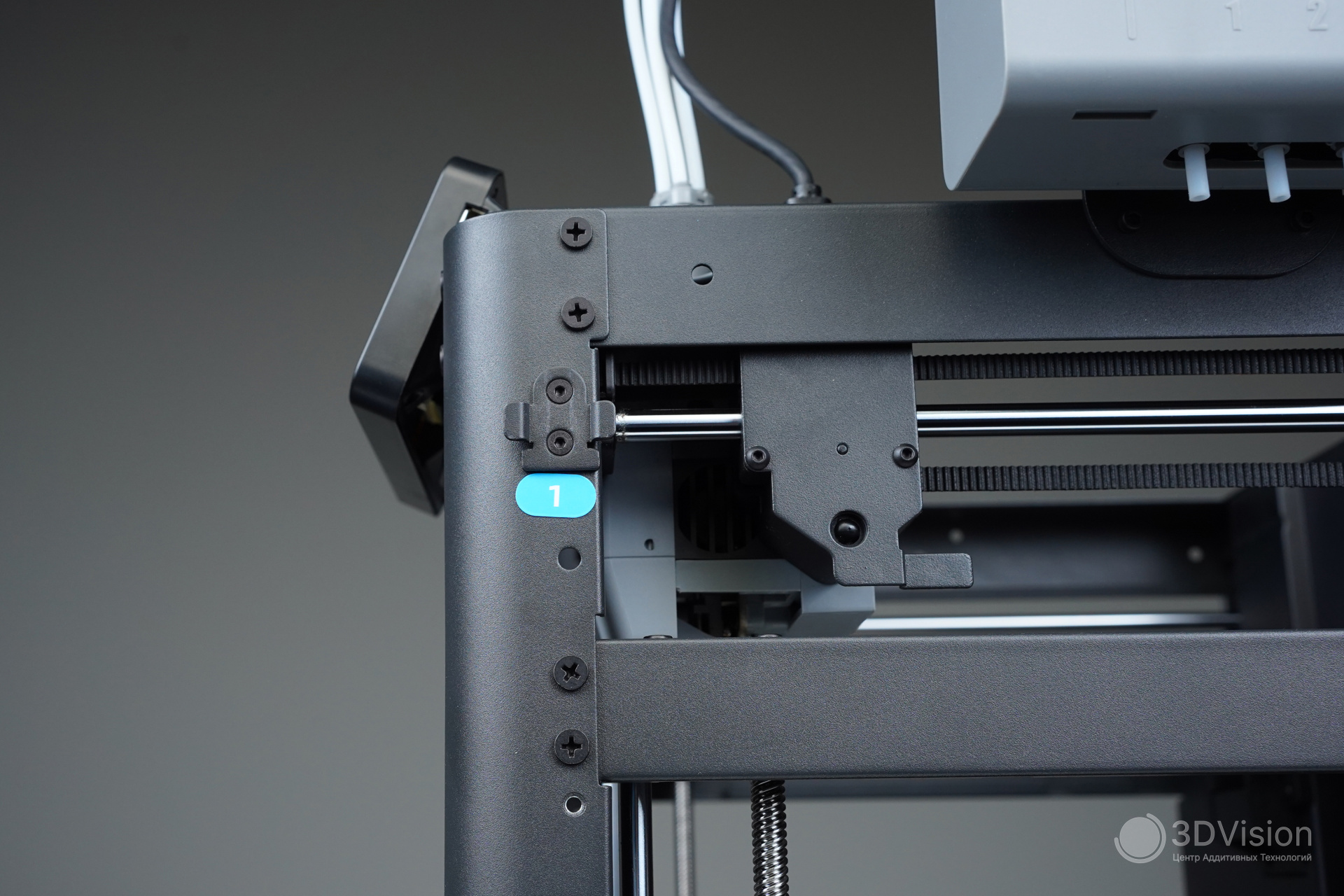

3) Установить 4 держателя катушек в соответствии с их номерами. Держатели оборудованы возвратным механизмом, чтобы при втягивании пруток не провисал.

4) Открутить 3 транспортировочных винта

5) Включить принтер и запустить начальные калибровки — температурную, резонансную и снятие карты высот стола.

Технические характеристики

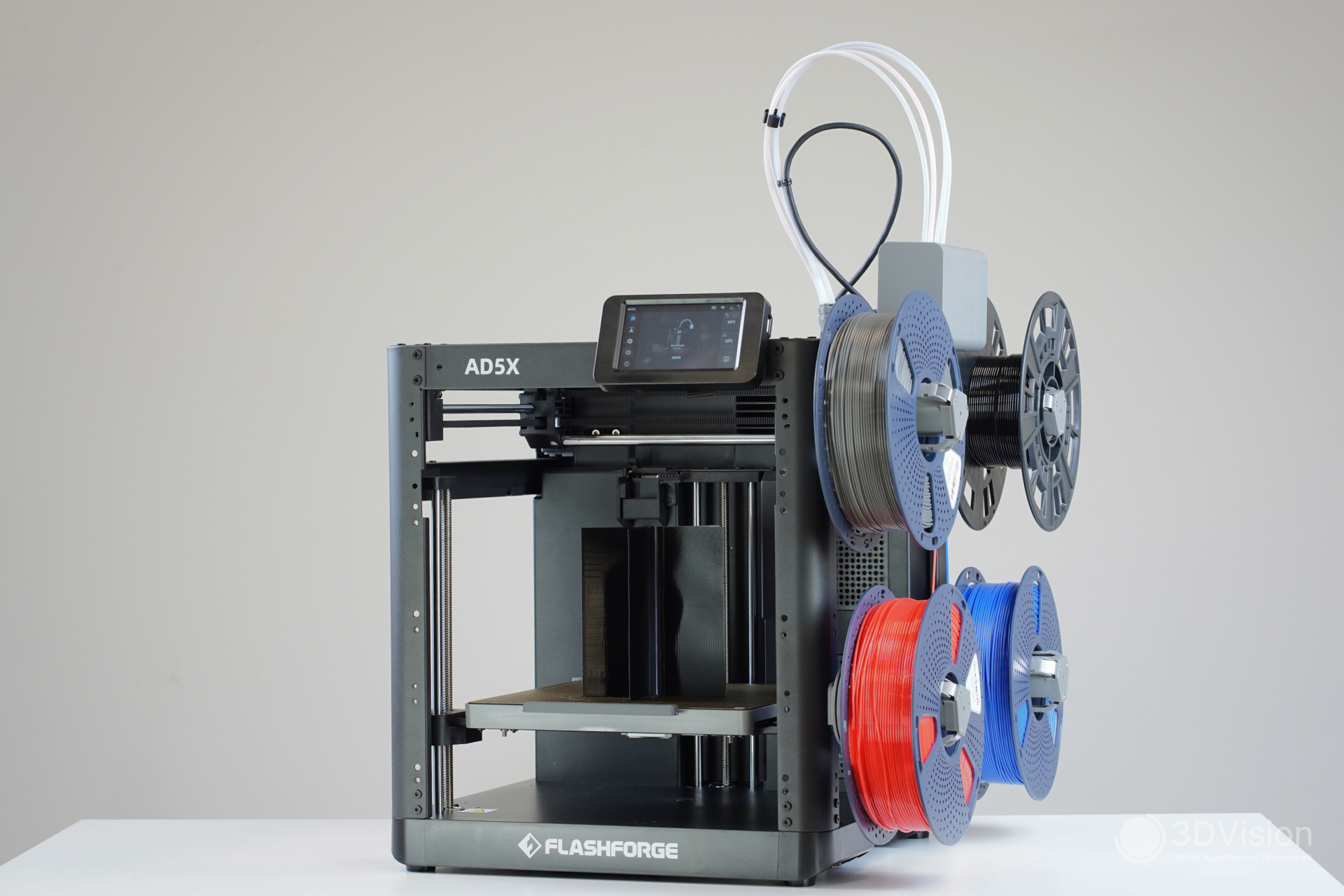

Основа AD5X — обычный Adventurer 5M. Рама стальная, основание пластиковое. Подсветки области печати нет, она покупается дополнительно, как и камера для мониторинга.

Тачскрин имеет диагональ 4,3' и почти тот же пользовательский интерфейс, который был у предшественников. Интерфейс простой и интуитивно понятный, но перевод на русский язык как всегда, страдает. Мы использовали принтер с англоязычным интерфейсом.

Экран не отзывчивый, и это доставляет дискомфорт. При нажатии на него пальцами, нужный элемент может не реагировать первые несколько нажатий. Вкупе с мелкими элементами интерфейса это вынуждает пользоваться стилусом, который нужно напечатать.

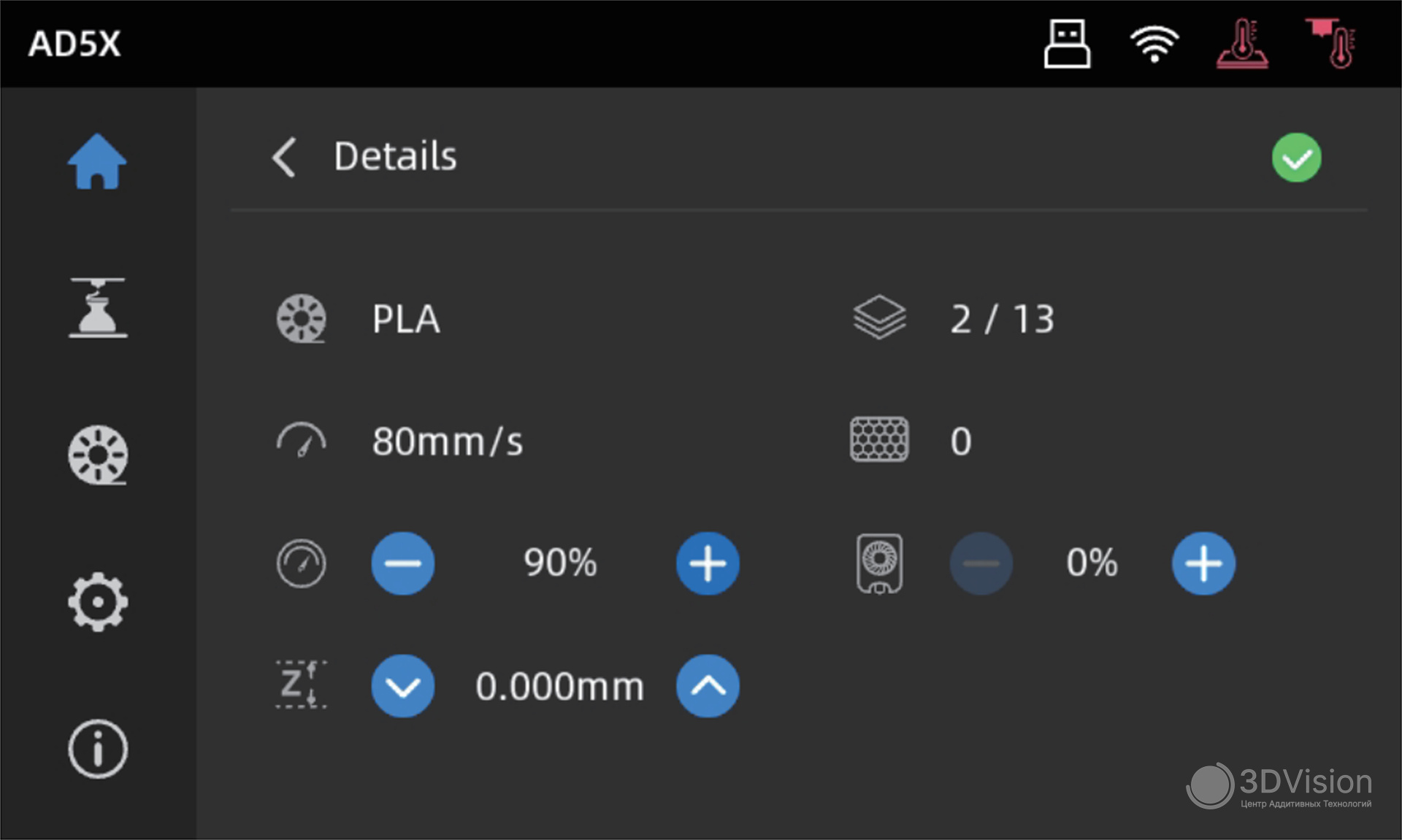

Попытка изменить Z-оффсет прошла неудачно

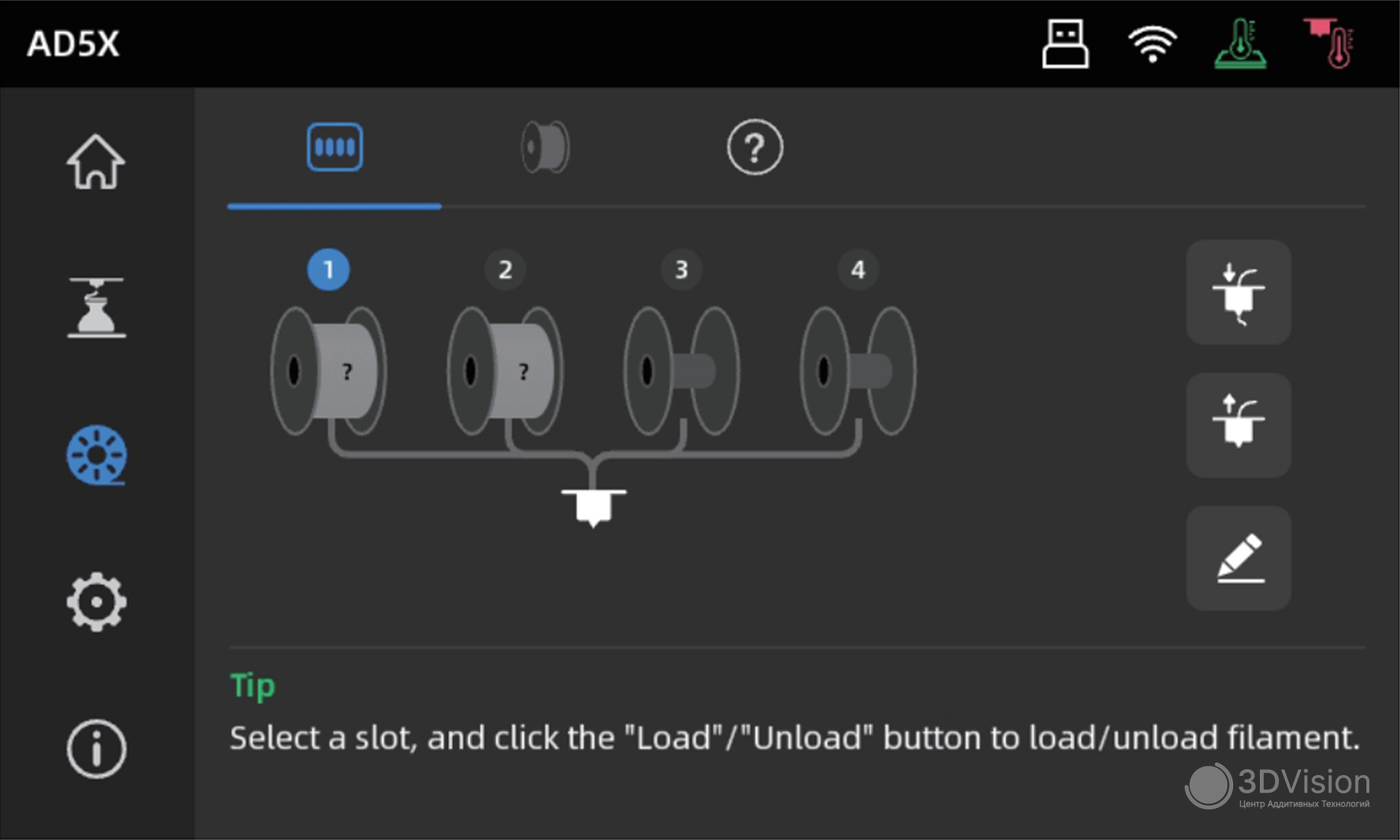

Неплохо реализовано меню IFS. После загрузки прутка можно выбрать его тип и цвет, выдавливать и втягивать филамент.

Выбор материалов невелик

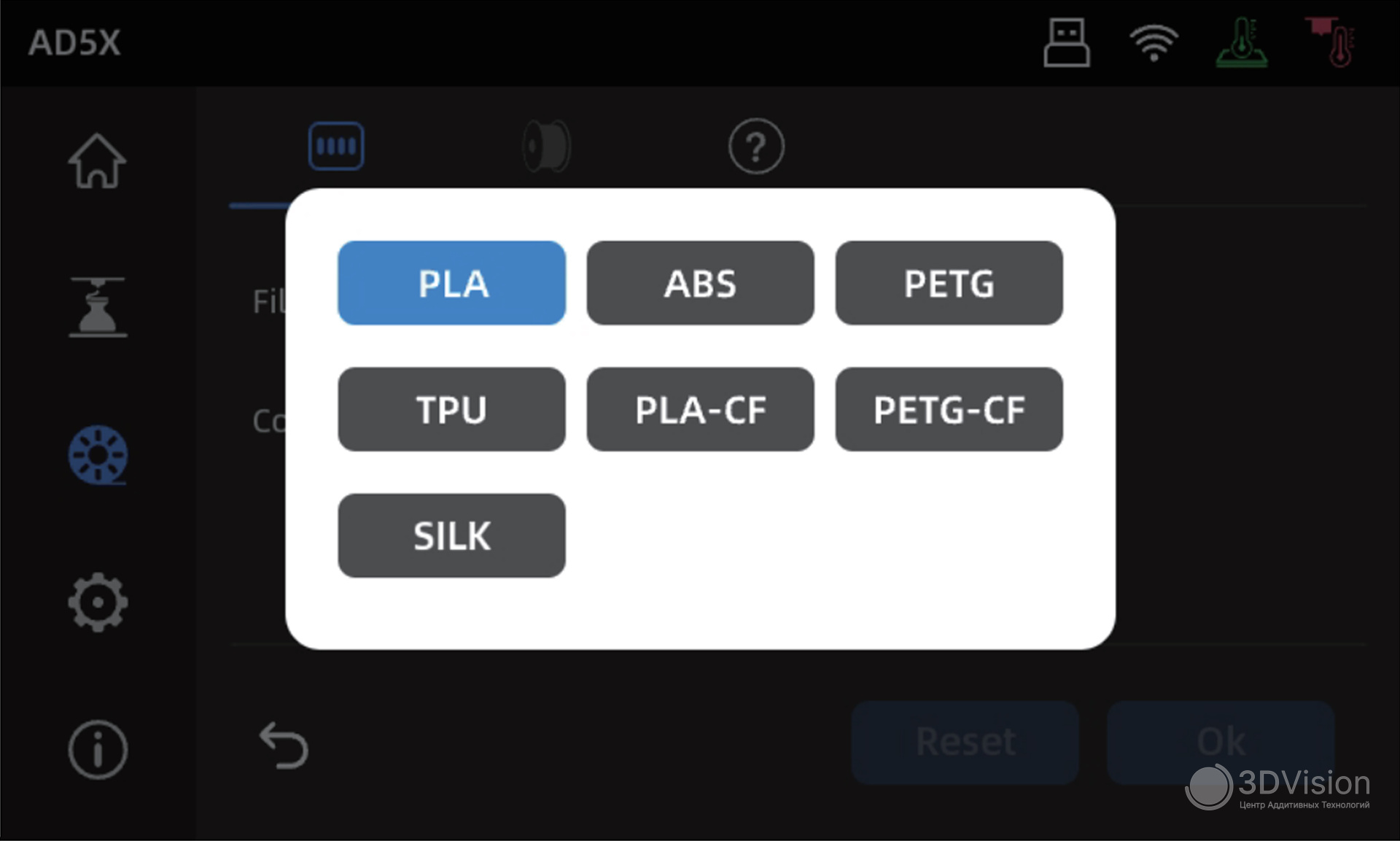

Перед началом цветной печати принтер предлагает выбрать материалы. Поэтому важно указывать тип материала в слайсере.

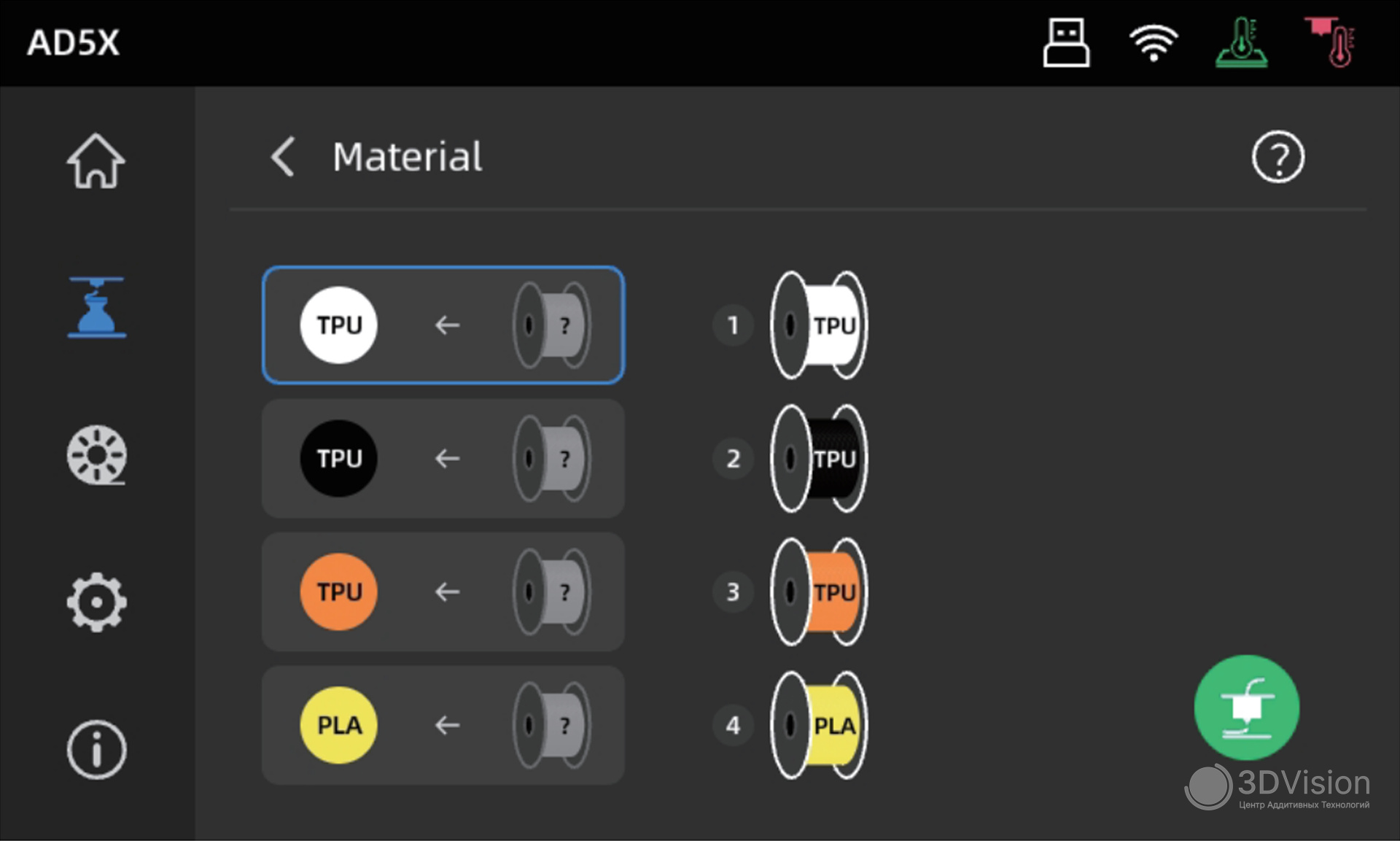

В слот с PLA не получится выбрать TPU, и наоборот

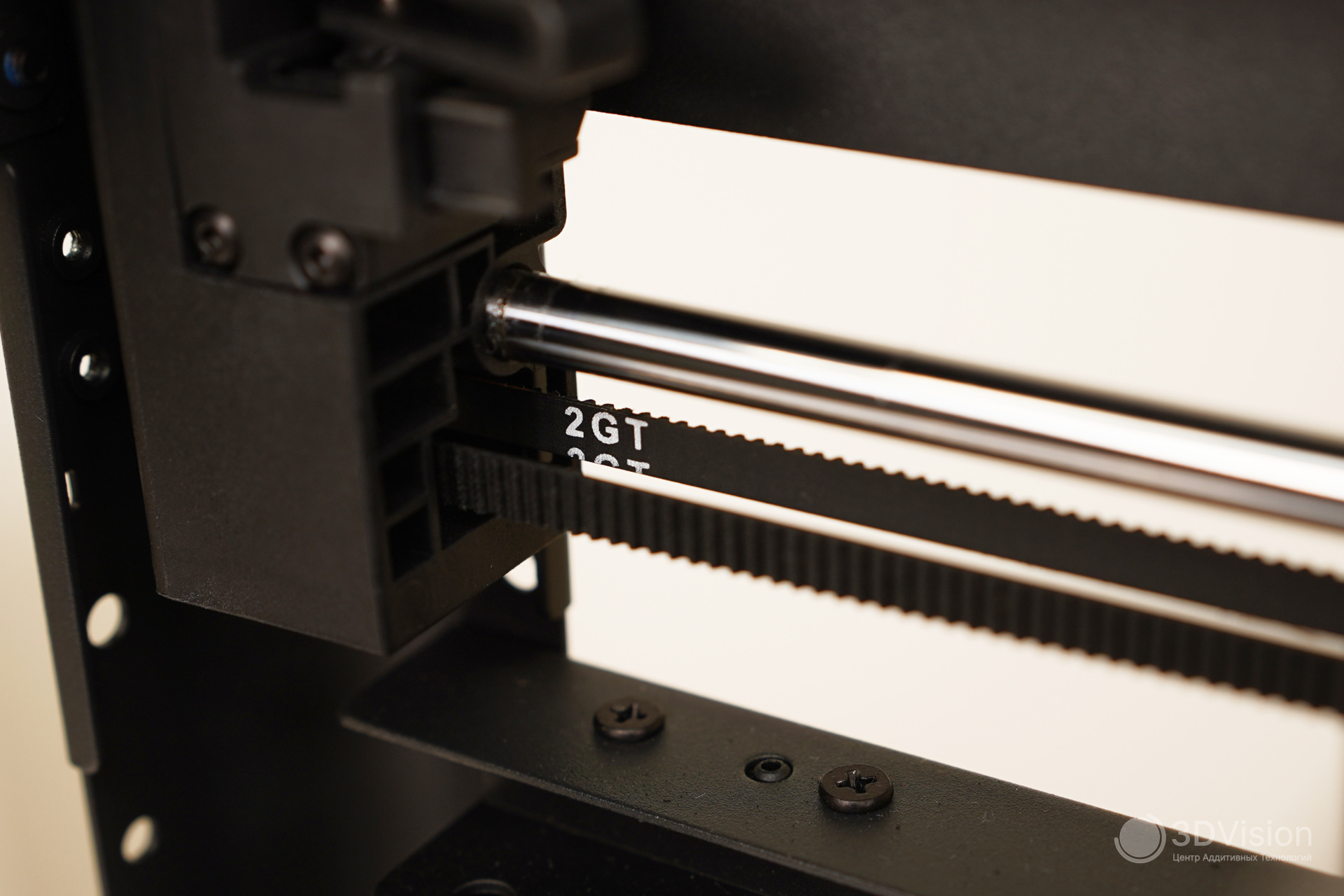

Механика CoreXY с 6мм ремнями 2GT и цилиндрическими направляющими 8мм.

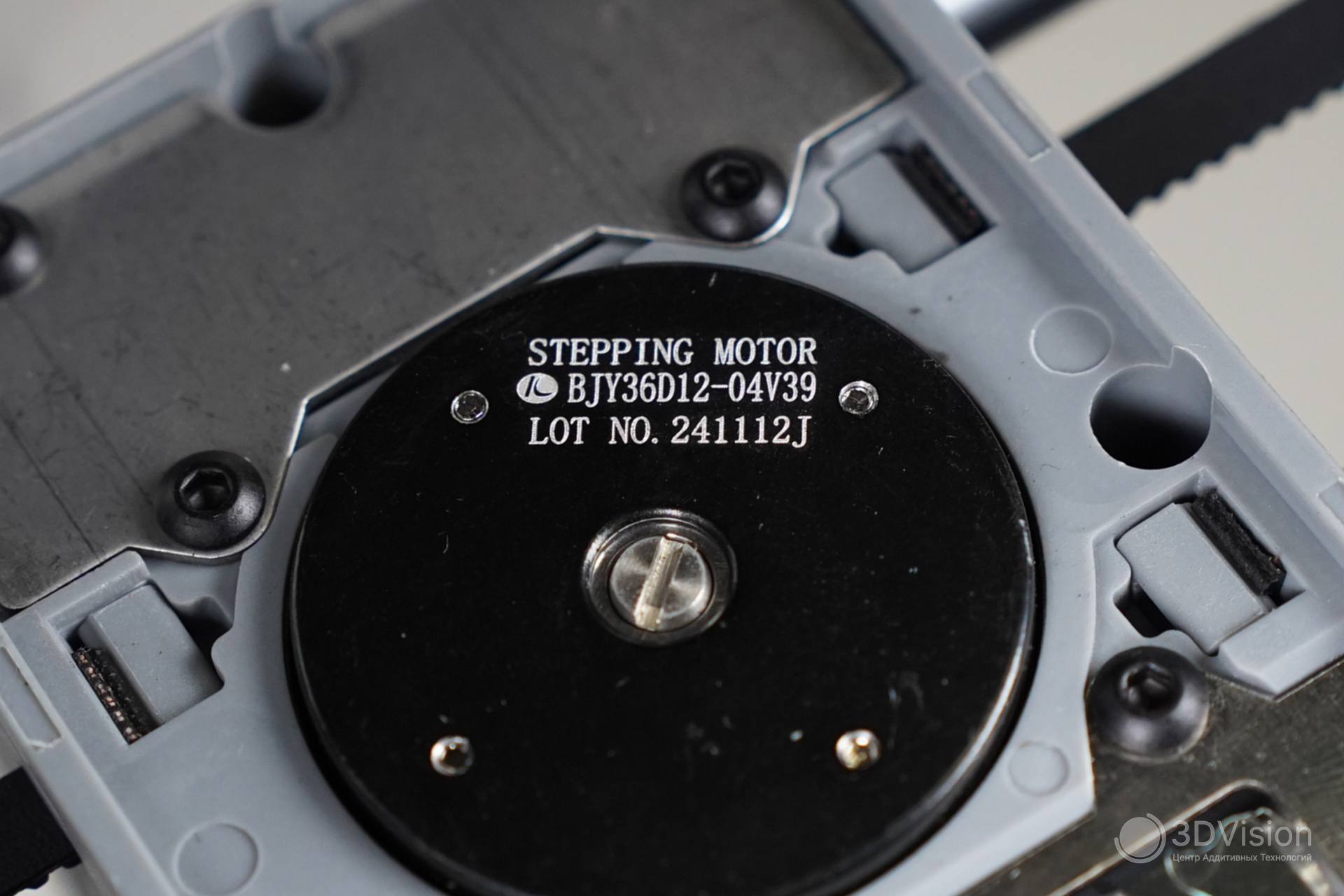

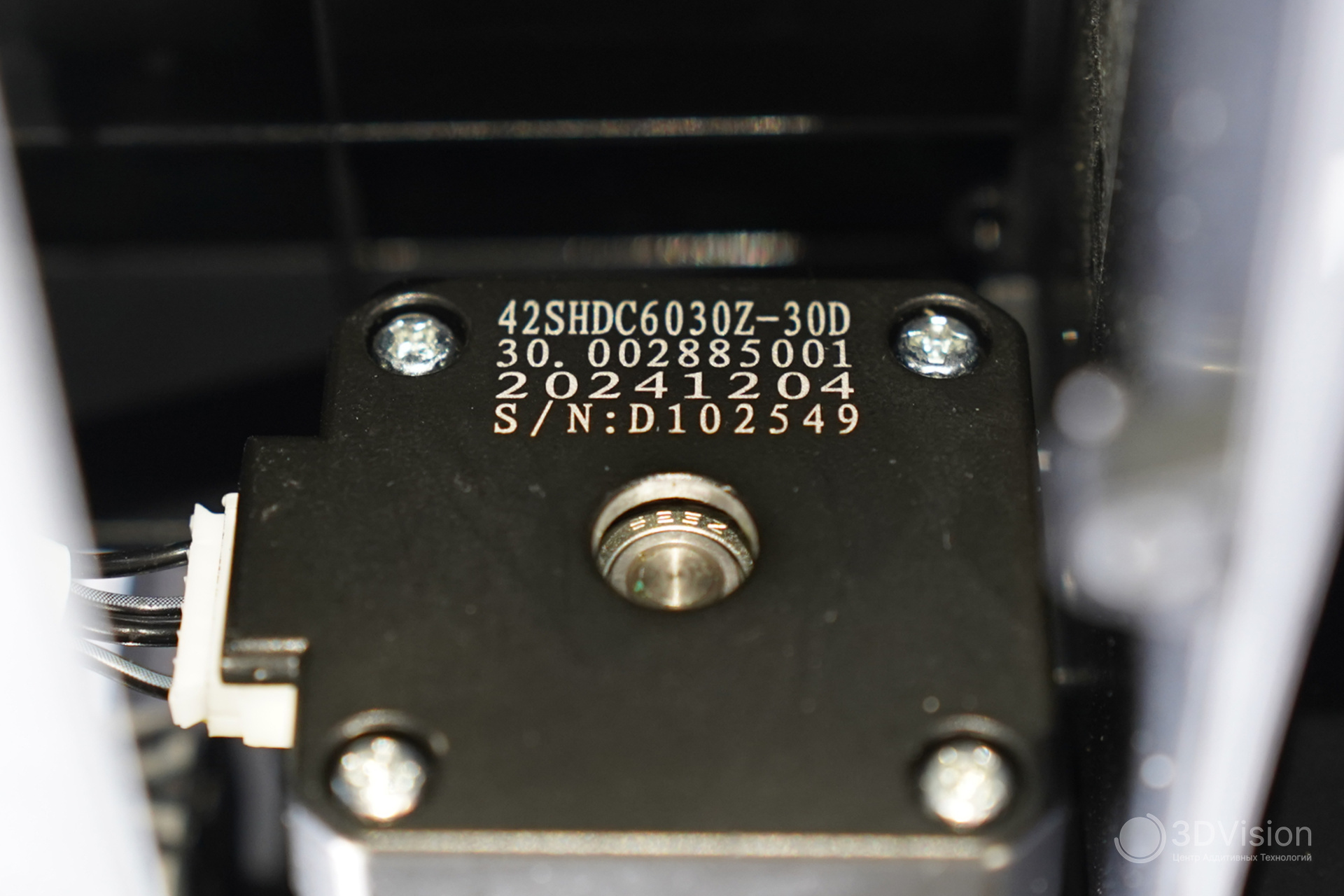

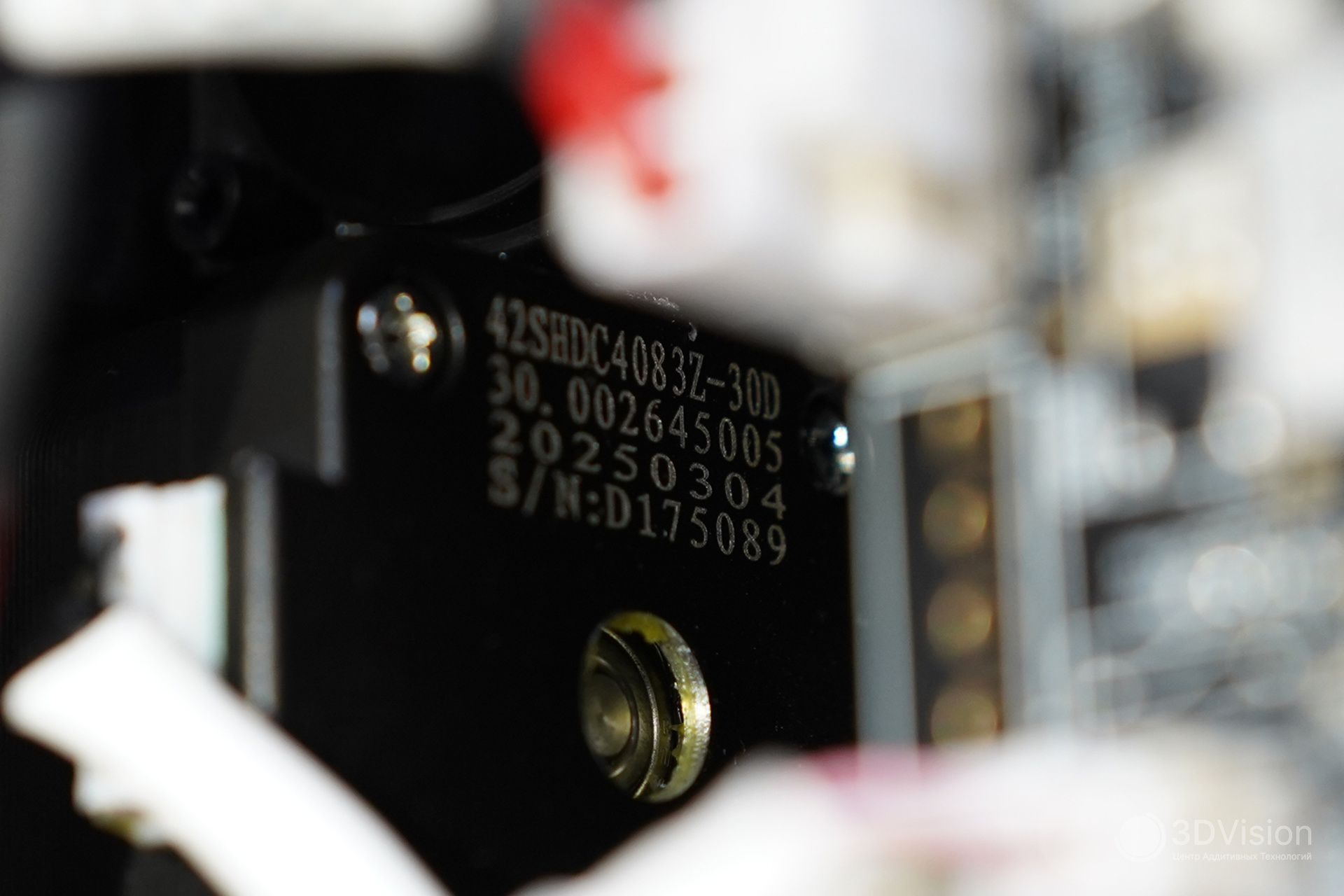

Моторы осей XY:

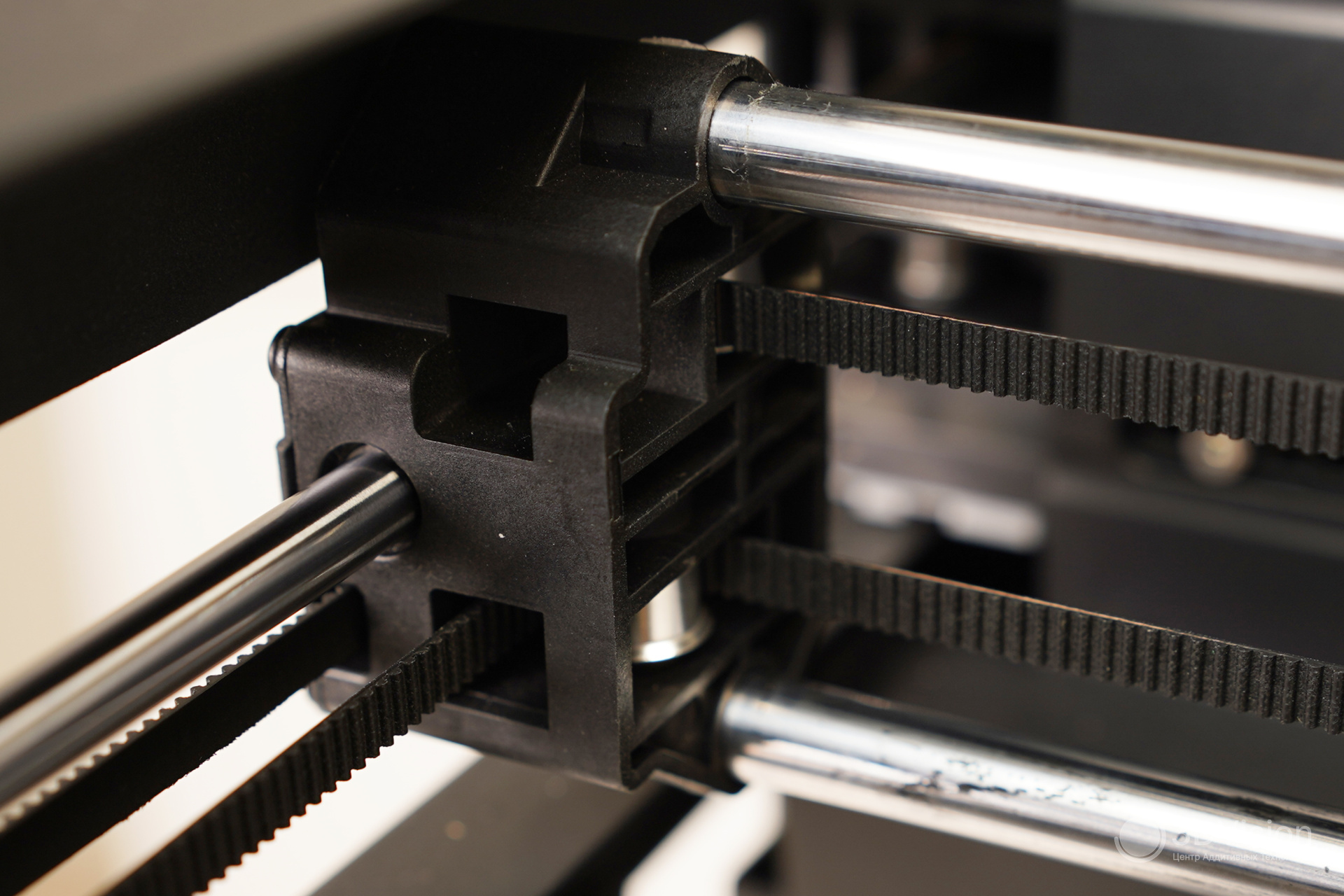

Каретки осей литые.

Ремень каждой из осей натягивается ослаблением четырёх винтов и перемещением печатающей головы вручную. После этого винты затягиваются обратно, а ремни натягиваются пружинами.

Ось Z приводится в движение одним шаговиком. Момент с него передаётся на три трапецеидальных винта. Маркировка движка оси Z:

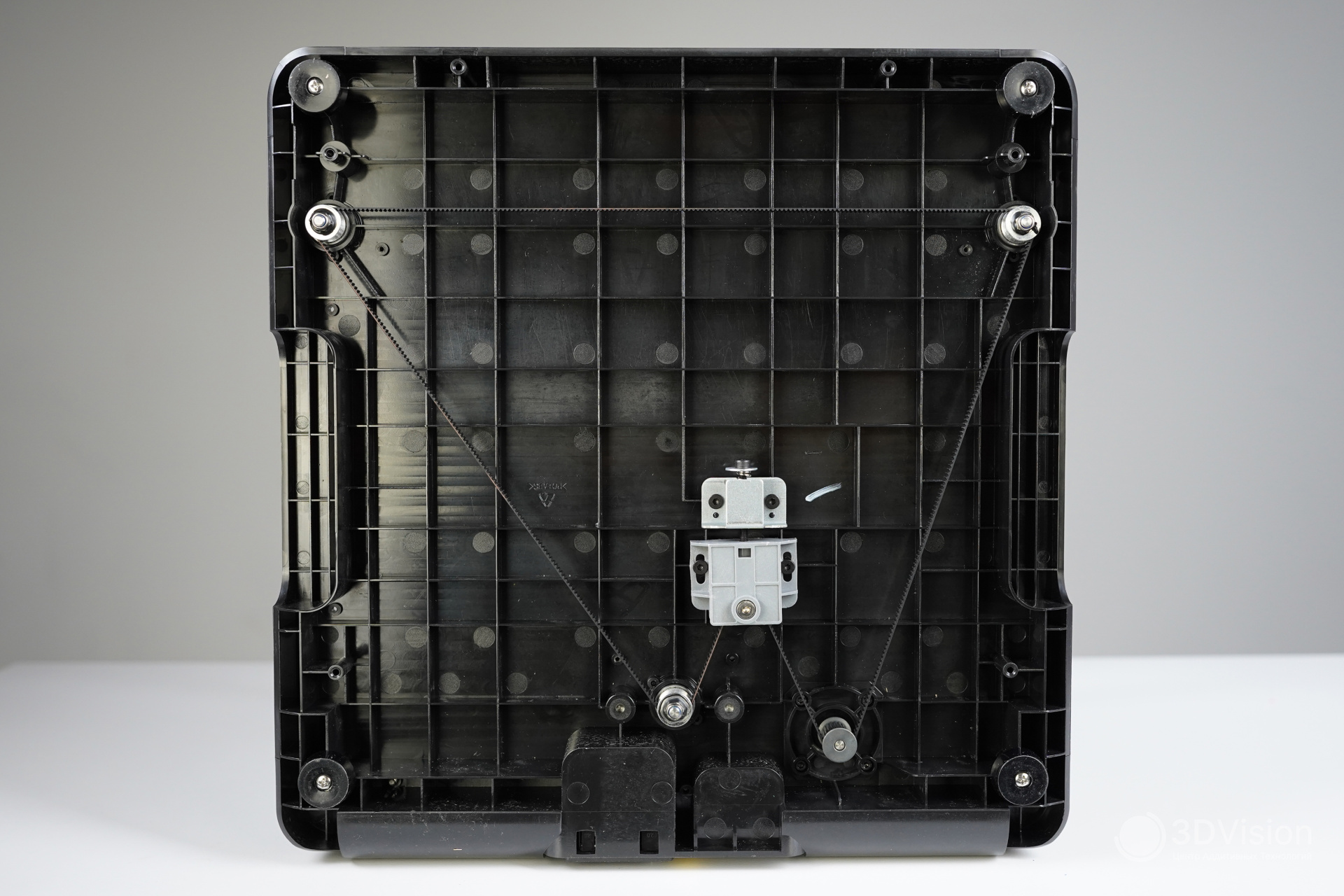

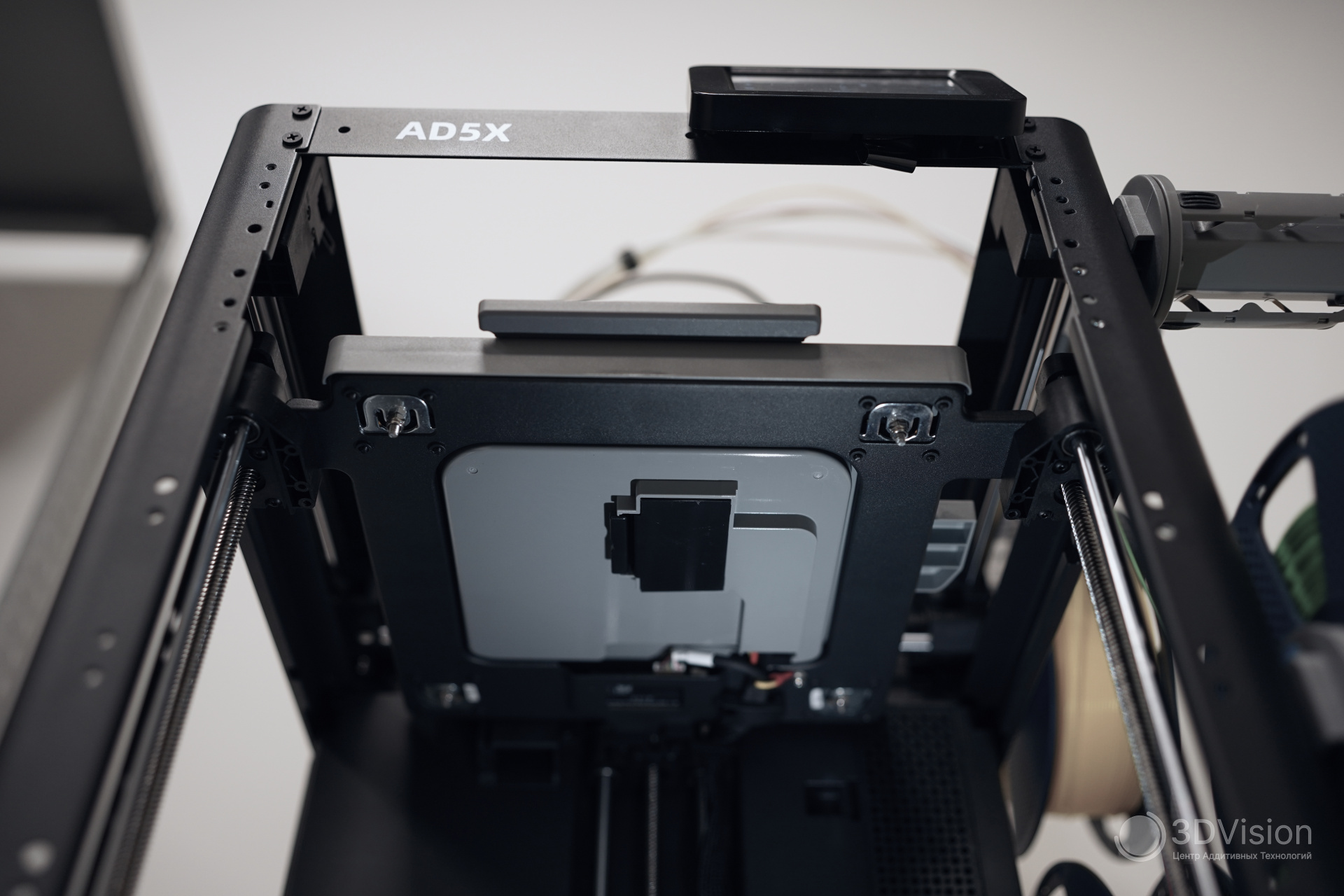

Снизу видно, как синхронизируются винты оси Z. Там же расположен натяжитель.

Также на оси Z присутствуют четыре направляющих диаметром 8мм.

Пластина — двухсторонняя с PEI покрытием. Стол выравнивается по тензодатчикам, но при большом перекосе автокалибровка не помогает. В таком случае можно выровнять стол, меняя прижим гаек к регулировочным винтам.

Регулировочные винты под столом

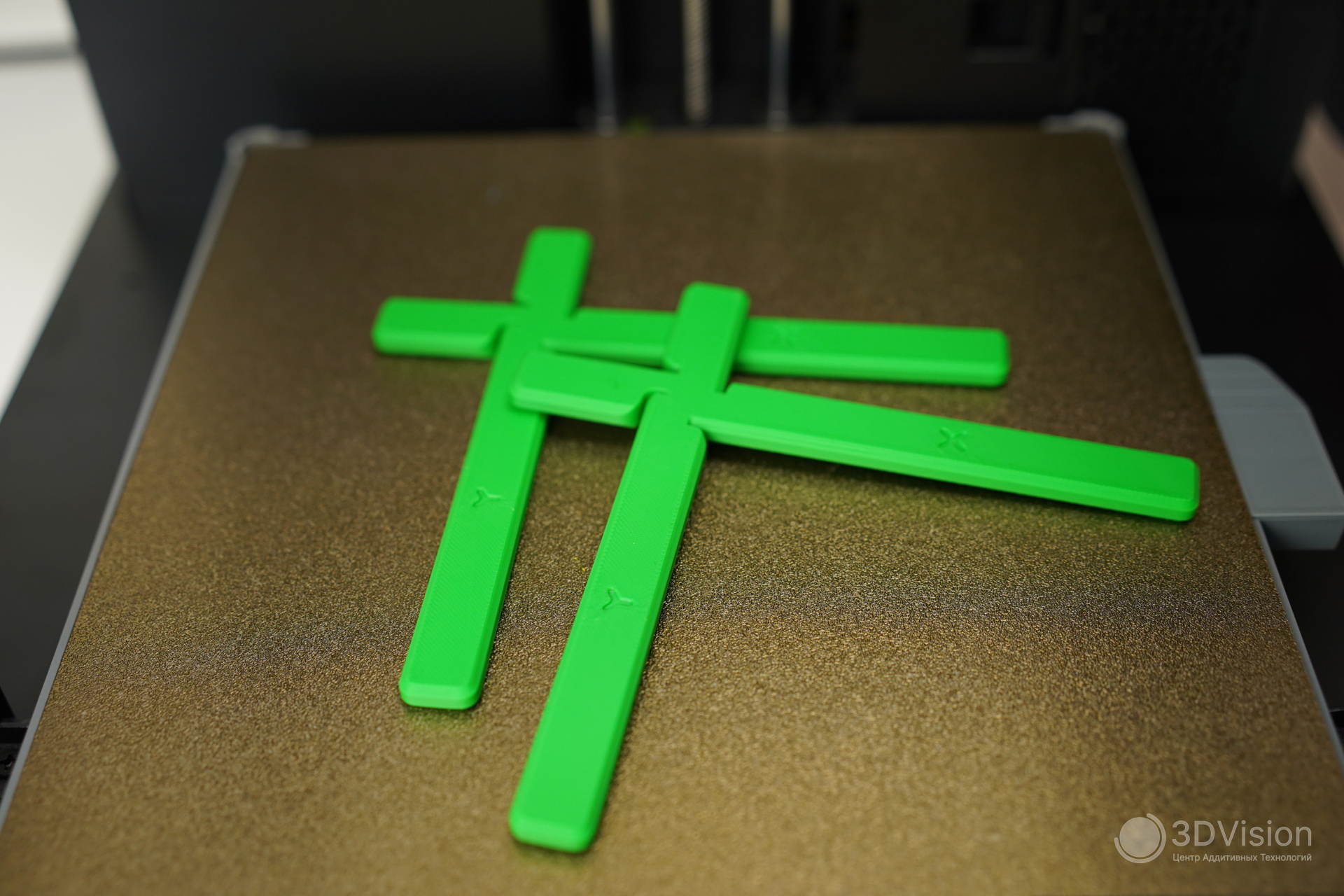

Для ручного выравнивания понадобится гаечный ключ на 6 и напечатанная подкладка. Алгоритм простой:

1. Паркуем принтер по всем осям.

2. Ставим значение Z=-0,5, при этом от стола до сопла останется несколько миллиметров.

3. Не отключаем моторы, задаём координаты X=10 ,Y=10. В таком положении сопло оказывается над ближним левым регулировочным винтом.

4. Подкладываем под сопло подкладку . Если она не влезает, затягиваем гайку до тех пор, пока расстояние между соплом и столом не позволит вставить деталь под сопло. Регулируем гайку так, чтобы сопло немного касалось детали, но её можно было свободно вытащить. Достаём деталь из под сопла.

5. Задаём координаты X=200, Y=10. Сопло принтера над ближним правым винтом. Повторяем пункт №4.

6. Задаём координаты X=200, Y=200. Повторяем пункт №4.

7. Задаём координаты X=10, Y=200. Повторяем пункт №4.

8. Повторяем пункты №3-7 до тех пор, пока деталь не будет касаться сопла одинаково во всех четырёх точках без регулировок винтов. Обычно хватает двух — трёх «кругов».

Время нагрева стола от 26 градусов до максимума:

Здесь же время нагрева сопла от 26°С до максимума

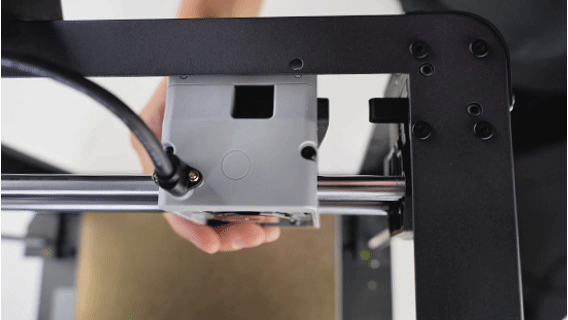

Печатающая голова в пластиковом корпусе имеет быстросъёмную крышку. Она крепится магнитами, и при снятии не нужно отключать провод вентилятора. Удобно.

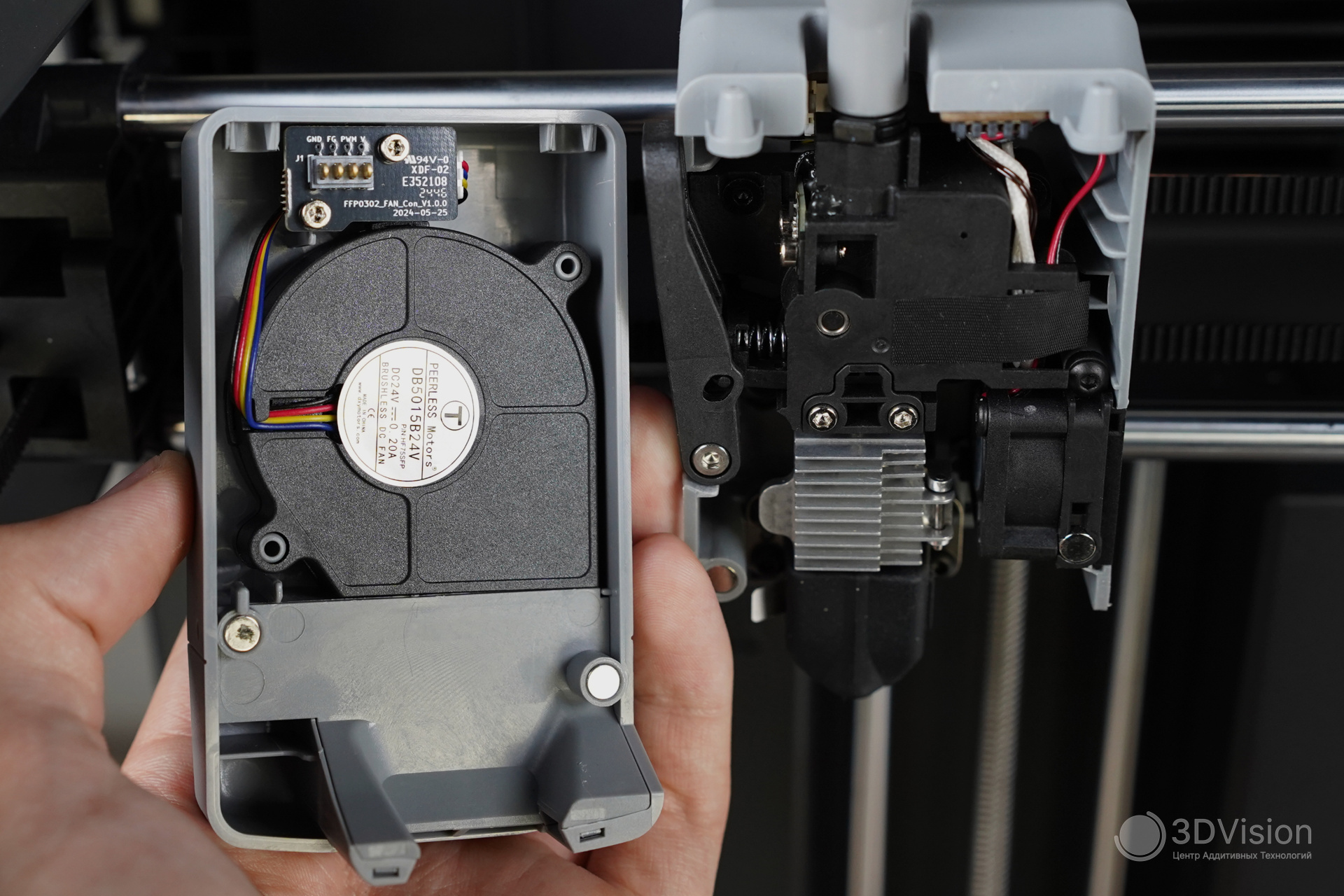

В верхней части крышки видны контакты вентилятора, на голове видна ответная часть

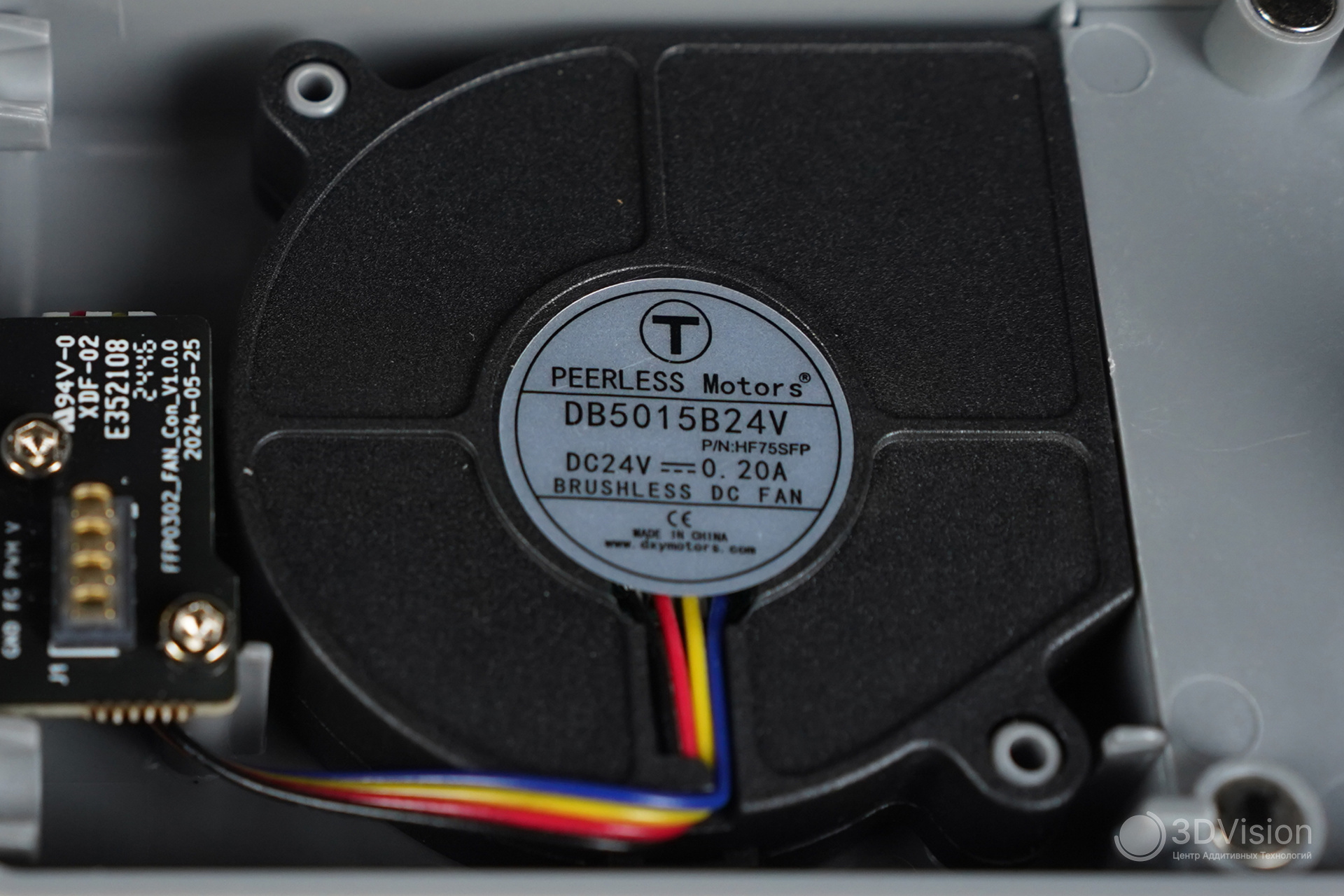

Вентилятор обдува модели — улитка 5015. Модель на фото:

Вентилятор не громкий и достаточно производительный. Однако, из-за открытого корпуса шум при печати весьма ощутимый.

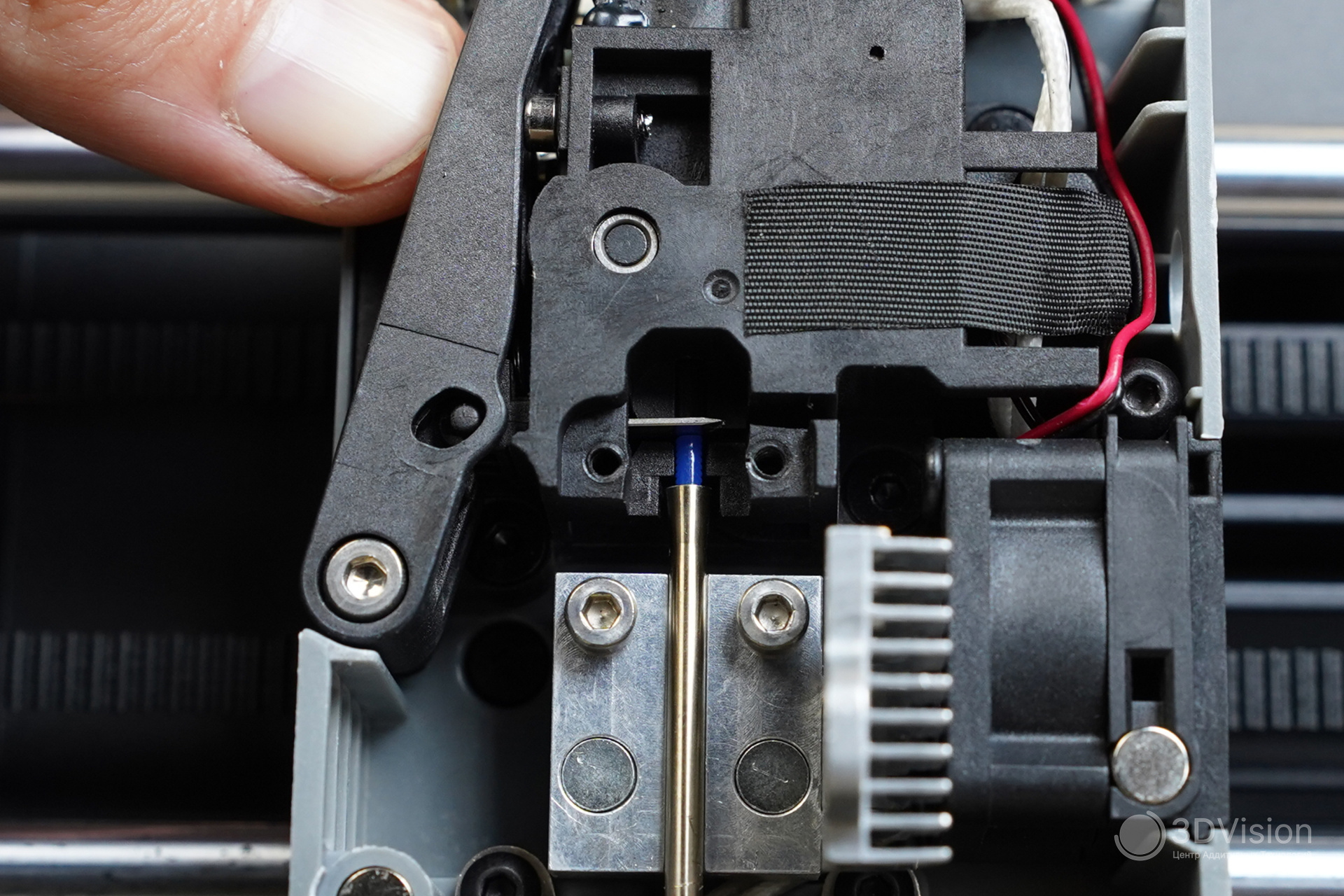

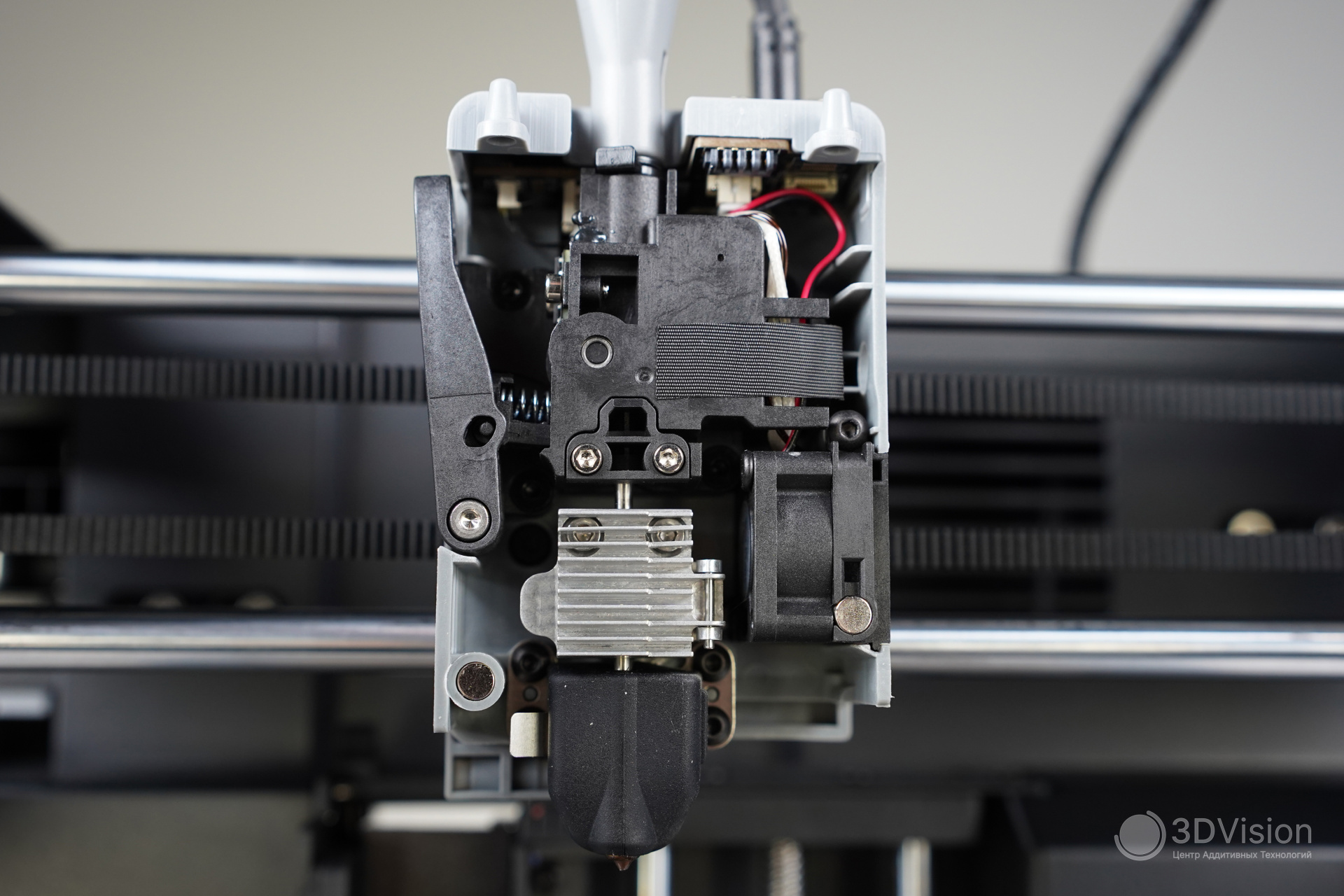

Внутренняя часть головы:

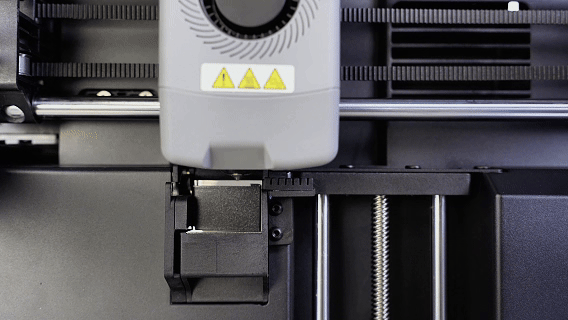

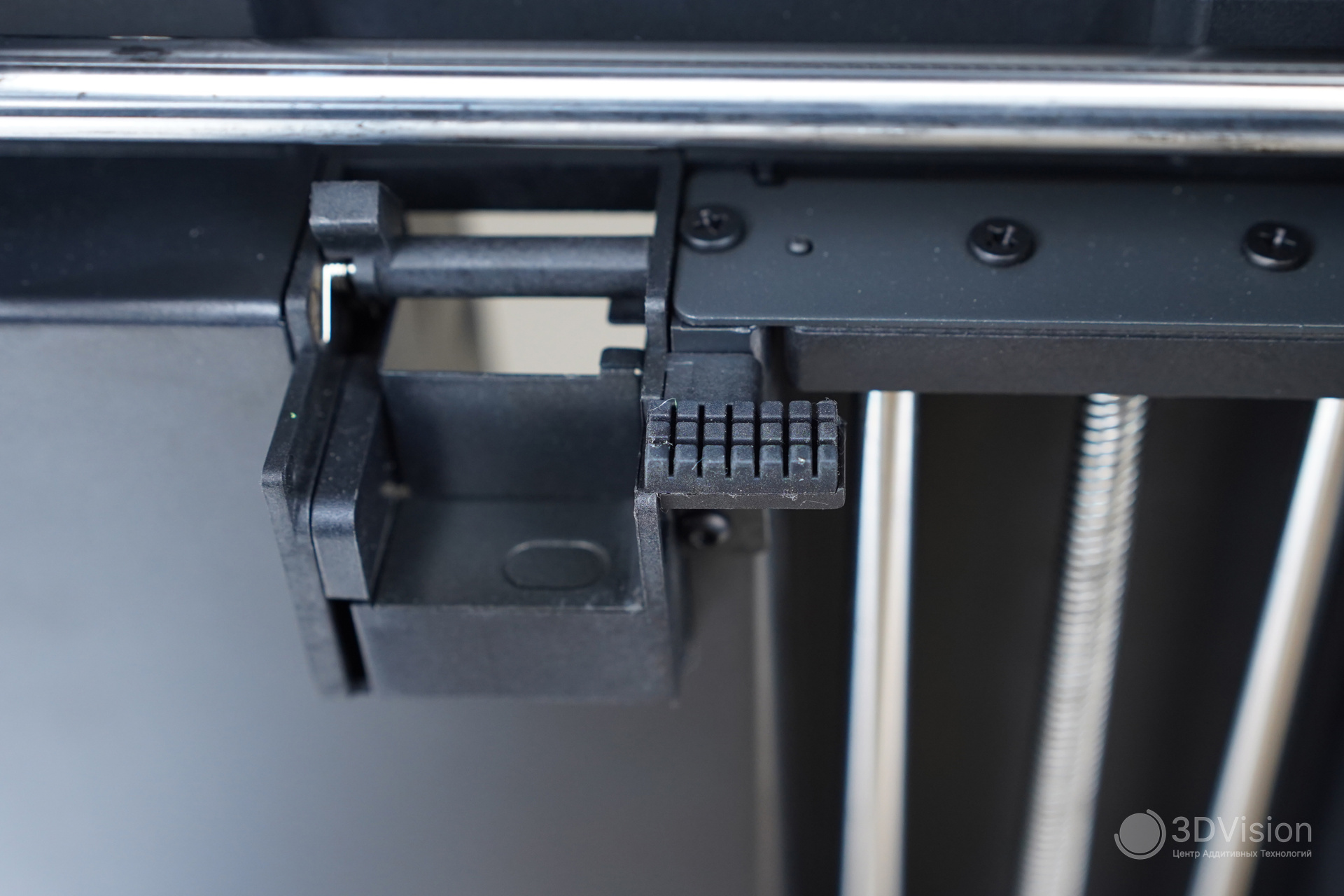

Слева виден подпружиненный упор — при нажатии на него отрезается филамент.

На гифке показали, как это работает:

После отрезания филамента и загрузки нового принтер производит очистку.

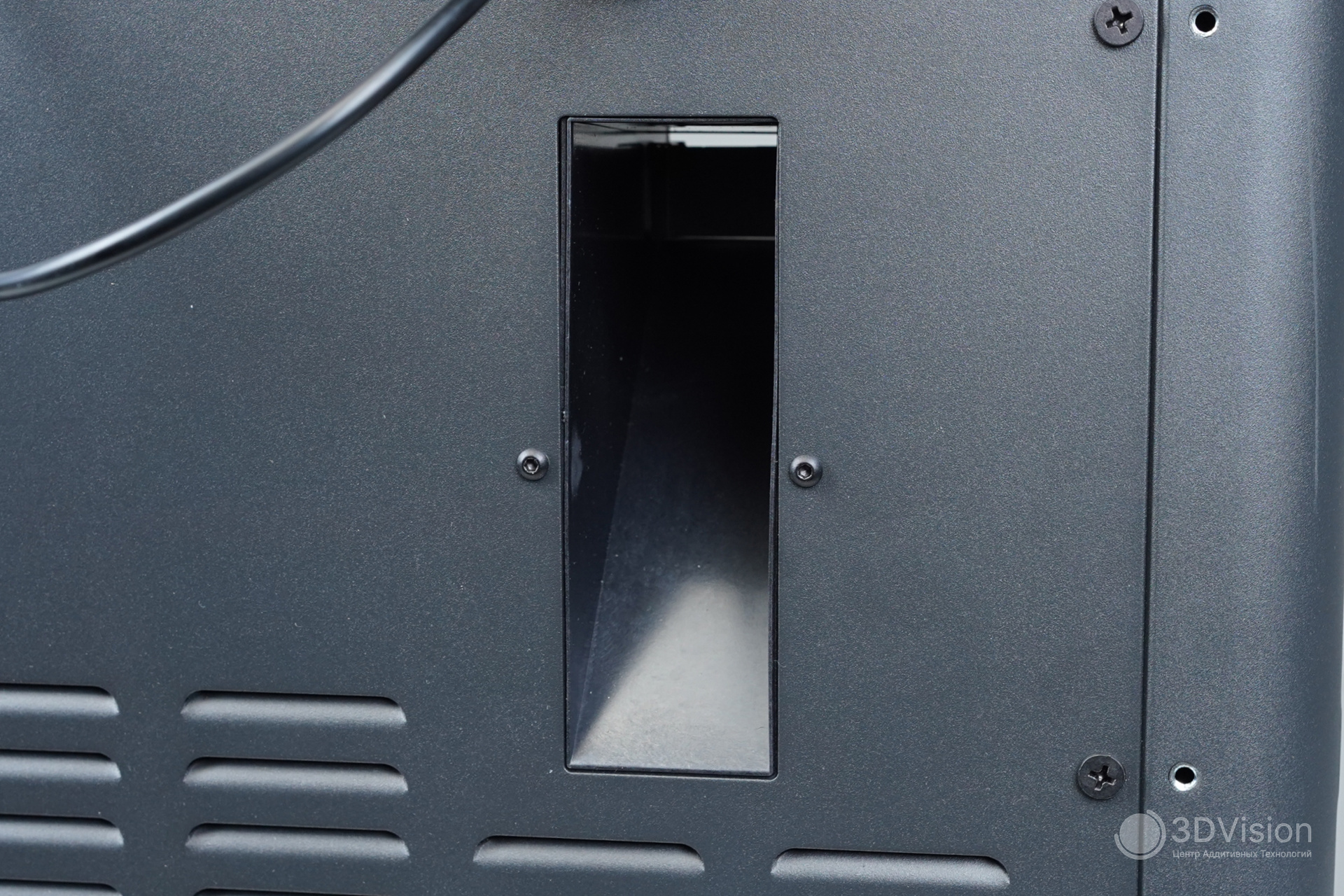

После очистки голова отъезжает, и пластик выталкивается через отверстие сзади.

Рядом с окном для очистки есть силиконовая подушечка для очистки кончика сопла.

Хотенд изменился относительно предшественника. Раньше был сменный блок, состоящий из сопла, нагревателя, термистора и термобарьера в сборе. Сейчас быстросъёмное сопло. Для снятия нужно открыть защёлку и откинуть крышку радиатора, она держится на магнитах

Канал сопла имеет расширение наверху.  Это нужно, чтобы пруток из подающего механизма не застревал, и при частой смене филамента не возникало засоров.

Термобарьера как такового здесь нет, и тепло от сопла отводится в зоне контакта с радиатором. Термопасты там тоже нет и отвод тепла работает не лучшим образом.

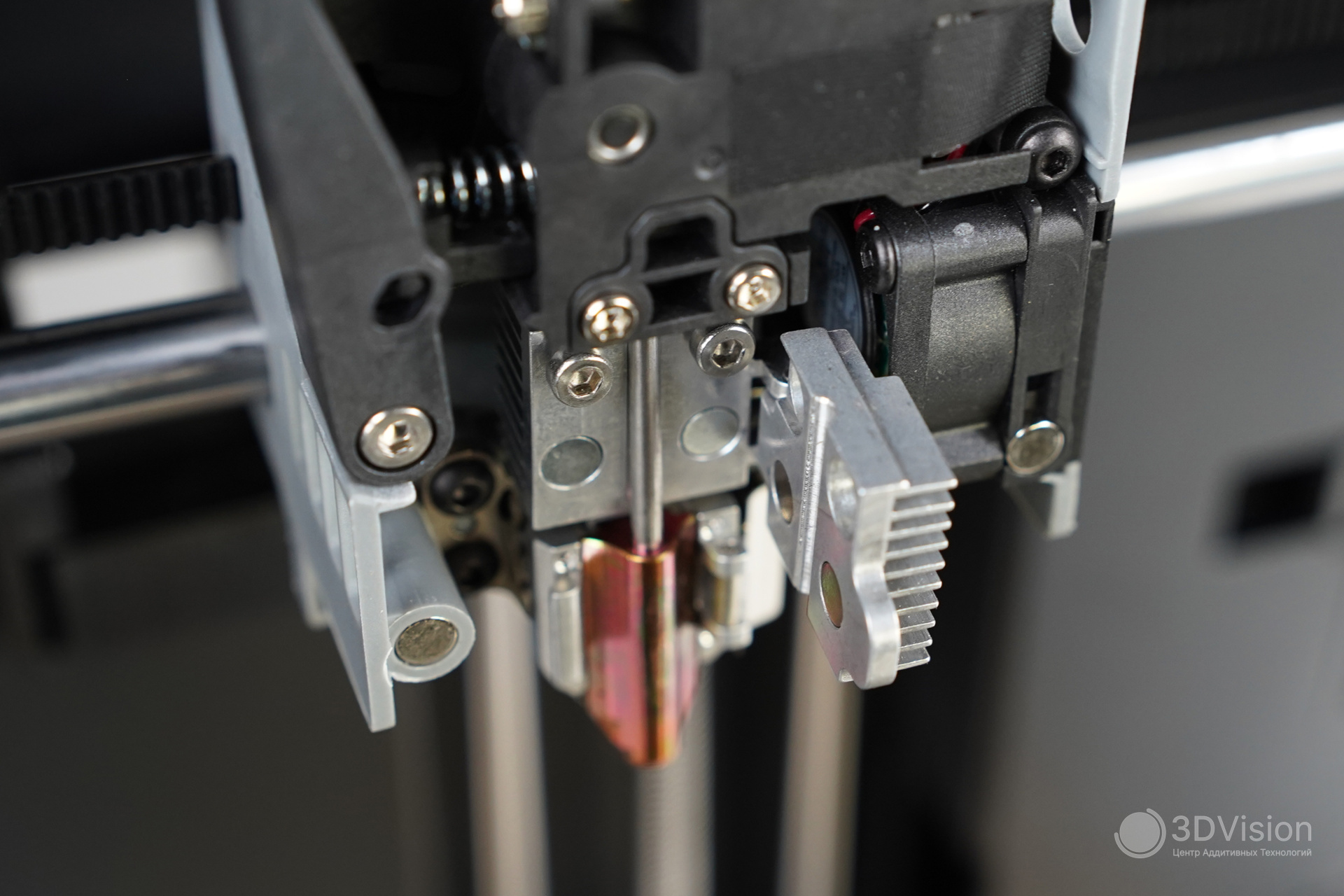

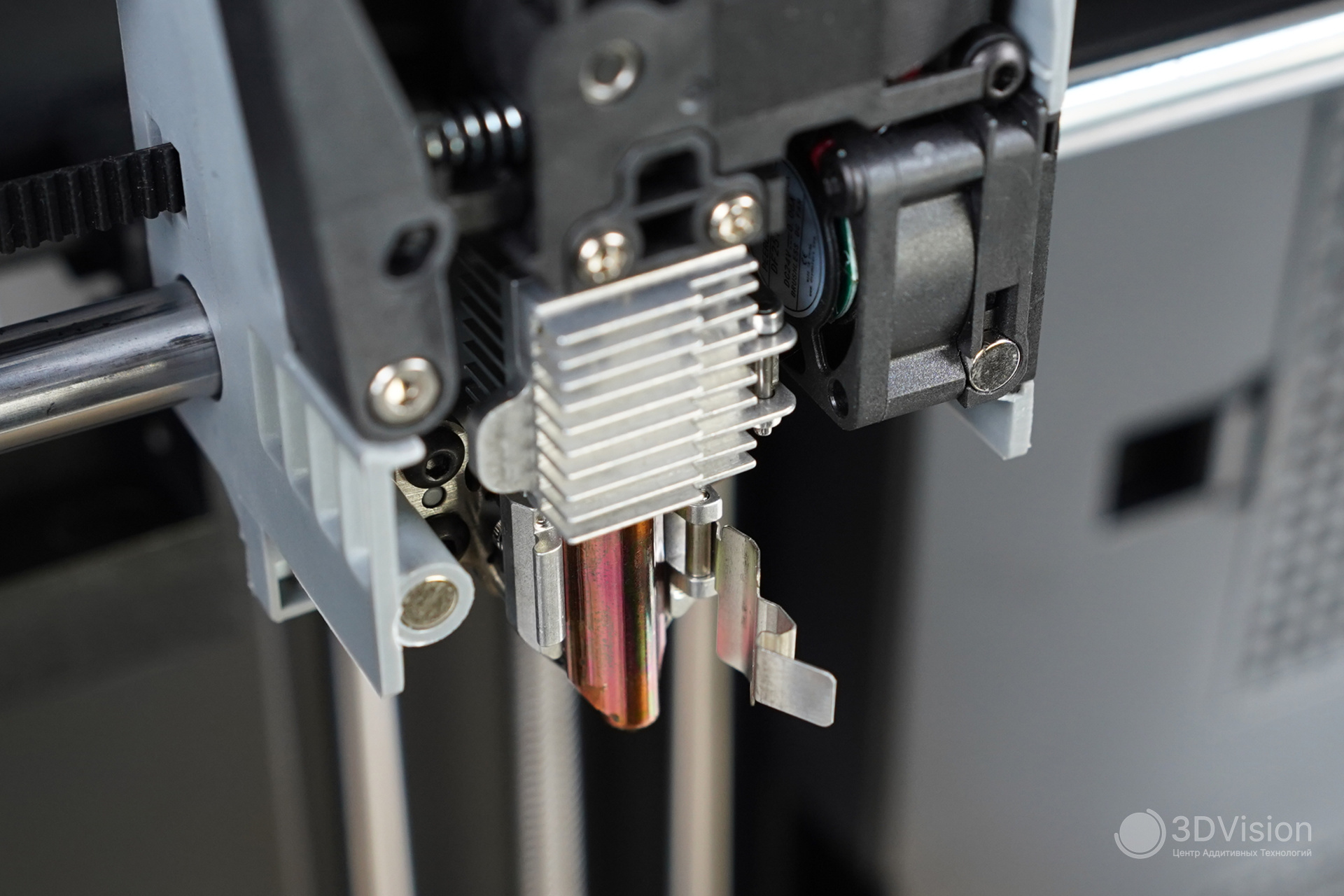

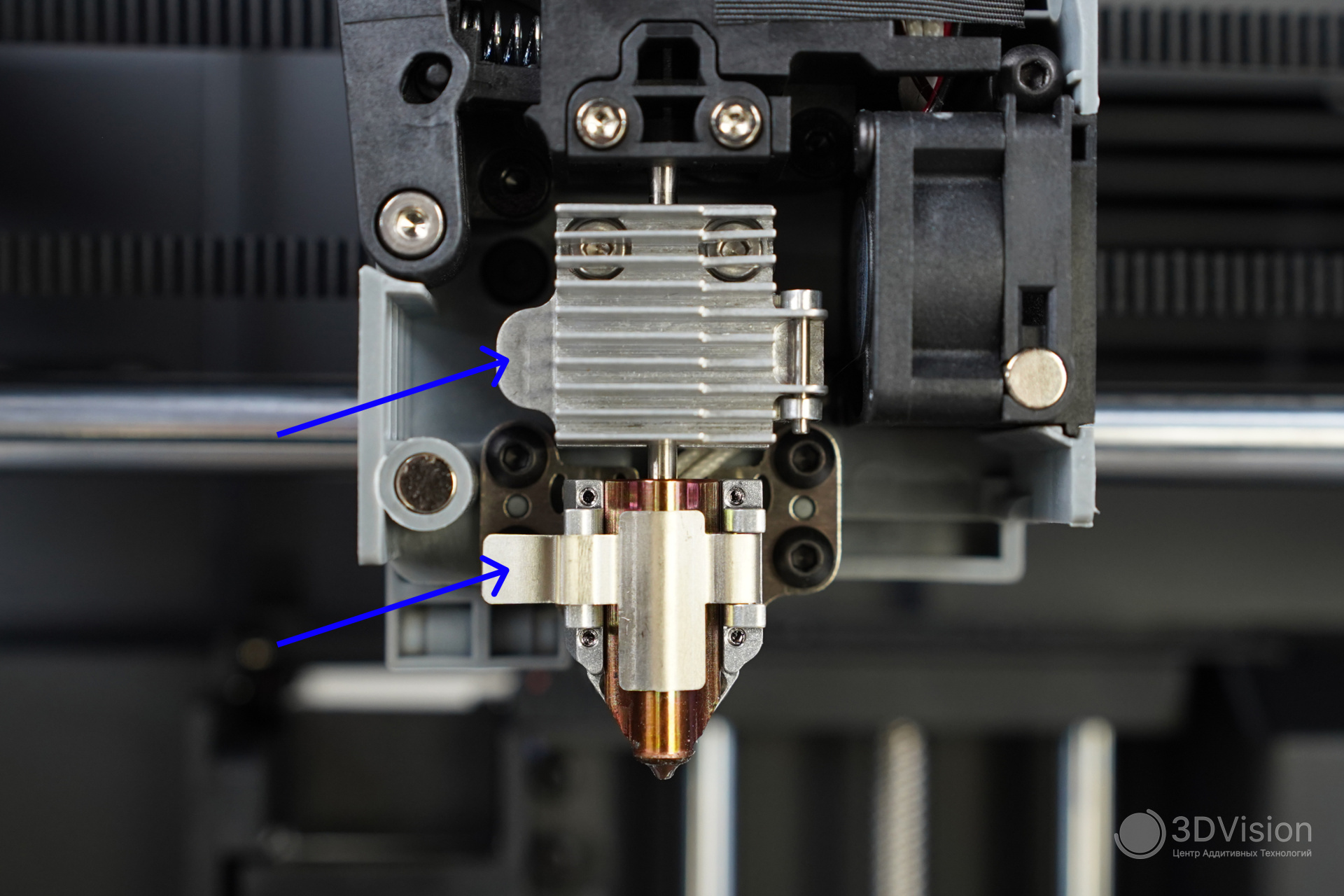

Flashforge уже придумали апгрейд, и заключается он в добавлении медного набалдашника.

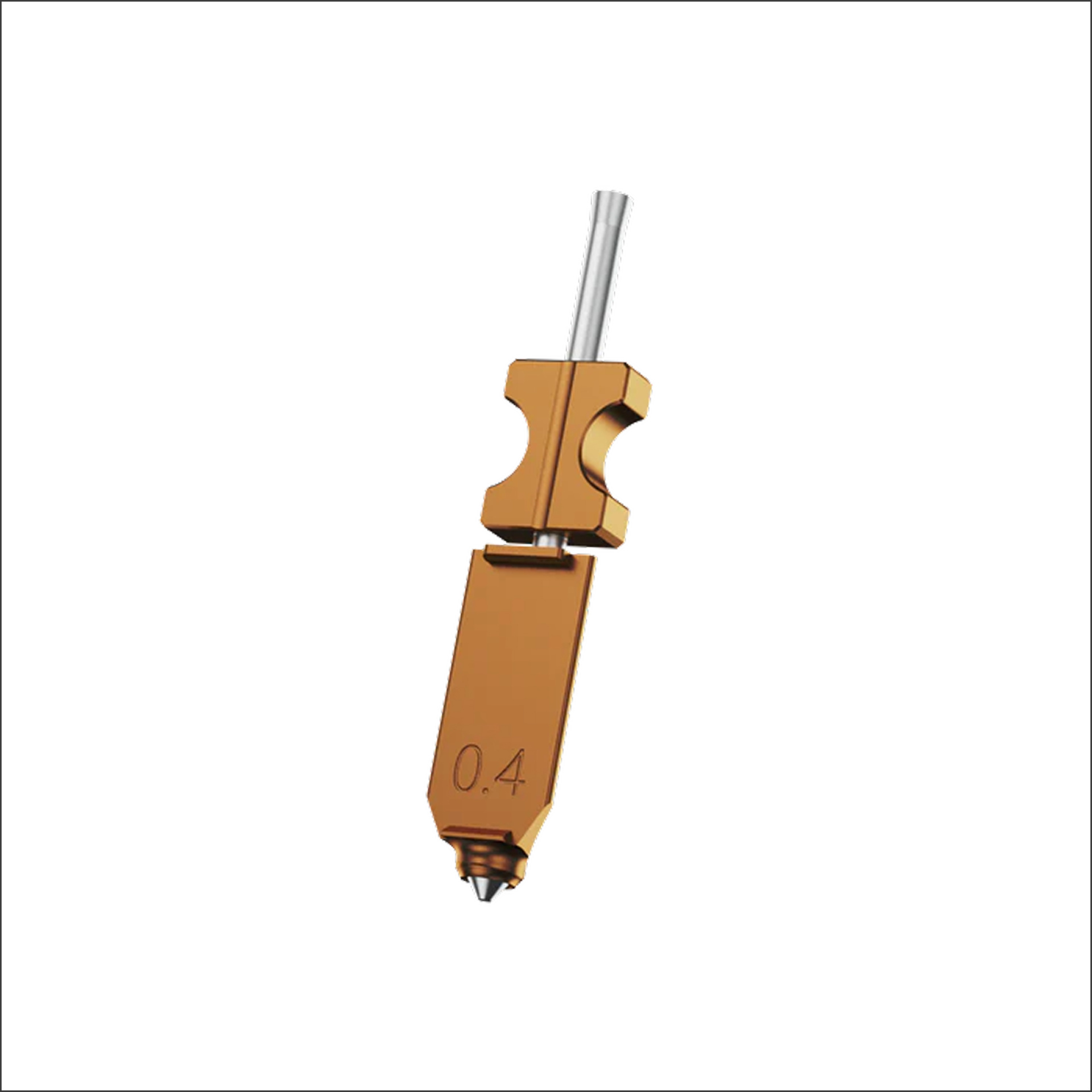

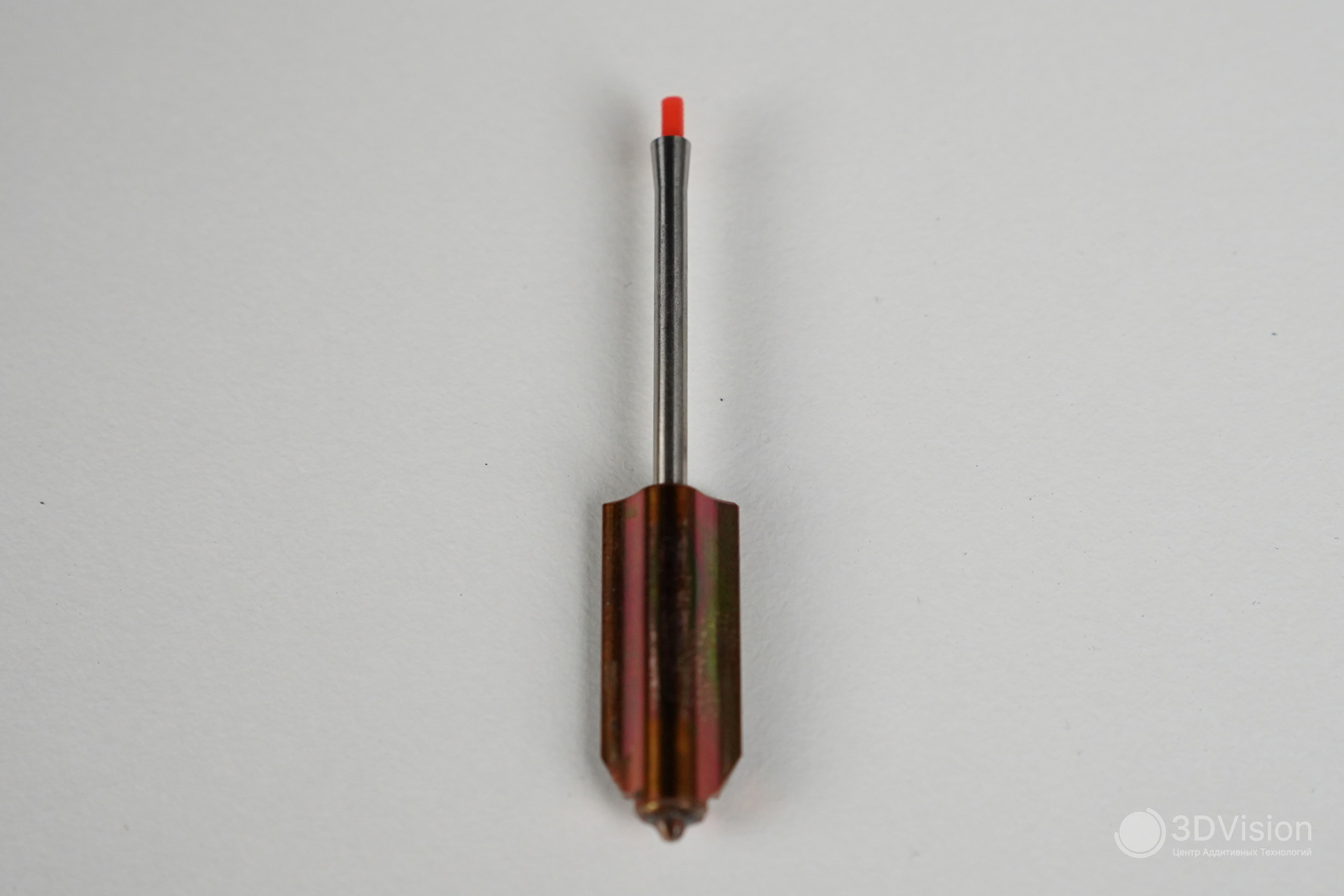

Новая версия сопла

Возможно, на принтерах будущих ревизий сразу будут такие сопла.

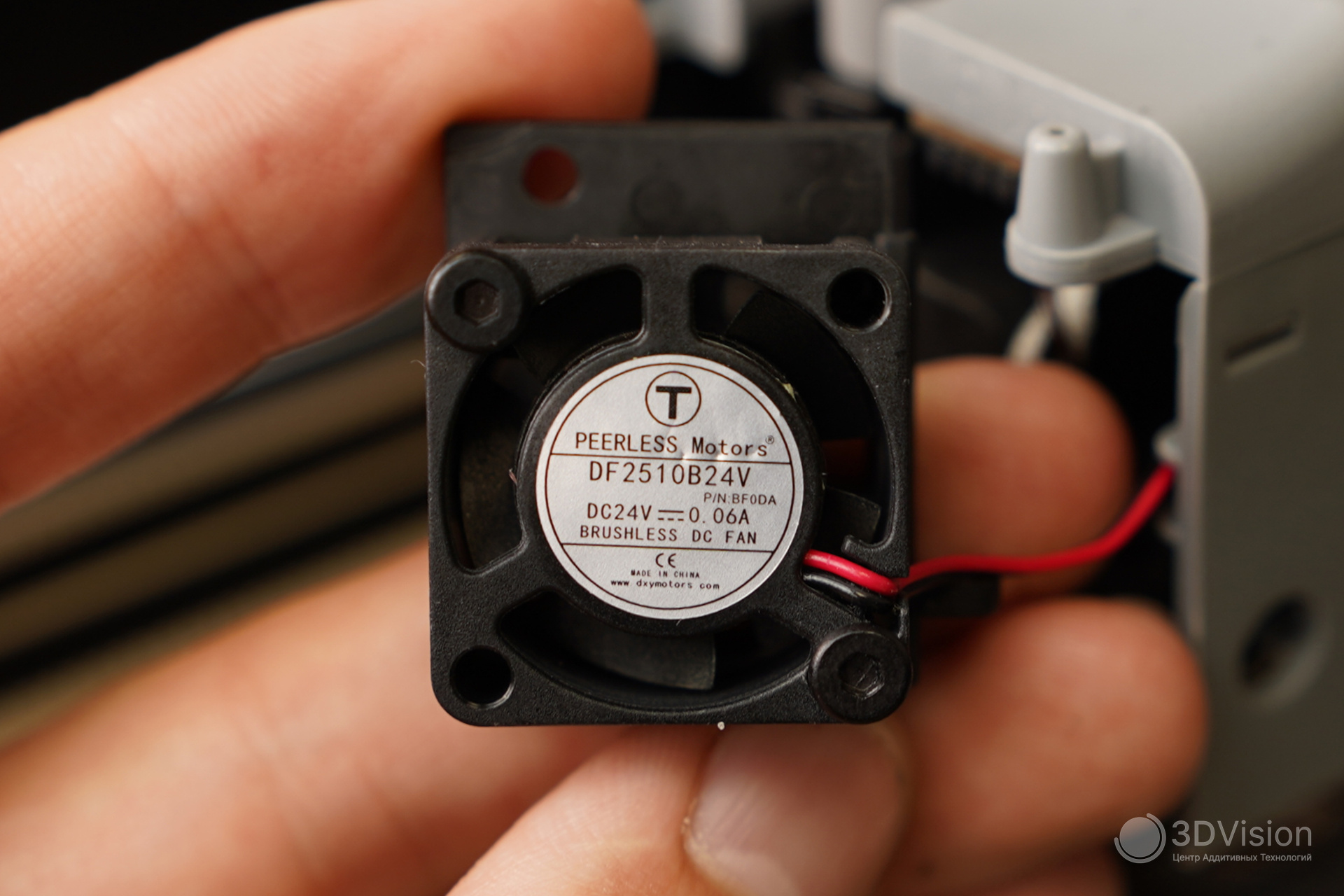

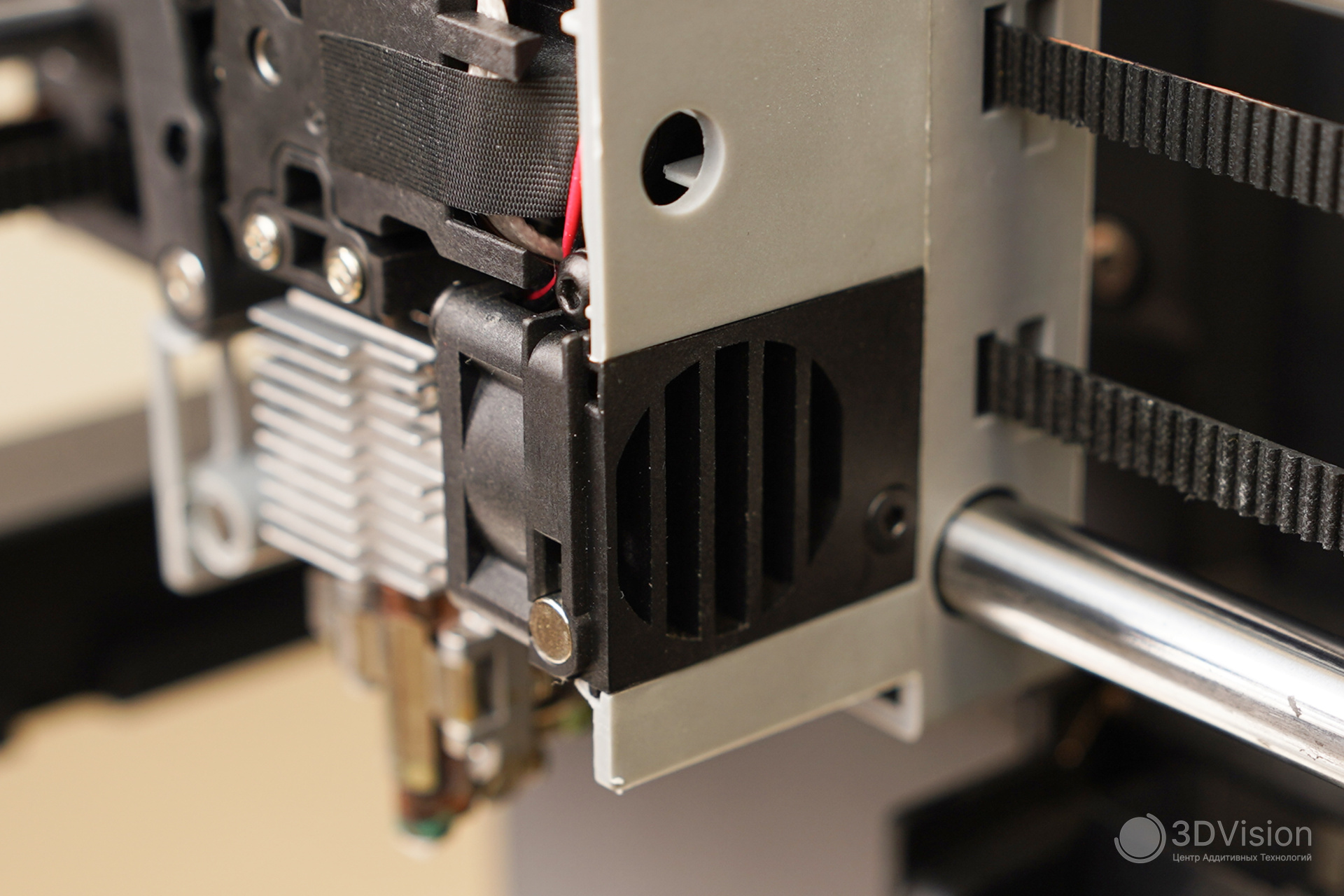

В голове присутствует вентилятор радиатора типоразмера 2510. Как и в предыдущих Adventurer’ах, при его работе слышен свист. Происходит это не по вине вентилятора, а из-за решётки, через которой к нему поступает воздух. На предыдущих моделях решётка являлась частью корпуса головы, и для устранения свиста нужно было выкусывать её кусачками. В AD5X решётка съёмная, крепится двумя винтами.

Вентилятор крепится к этой решётке. При желании можно провести реверс—инжиниринг и сделать крепление без решётки, что избавит вас от свиста.

Модель вентилятора радиатора:

Подающий механизм спрятан в свой корпус. Для доступа к нему в случае засора или для замены комплектующих нужно снять верхнюю крышку головы. Под ней находится плата расширения, которую тоже нужно снять и отключить все контакты.

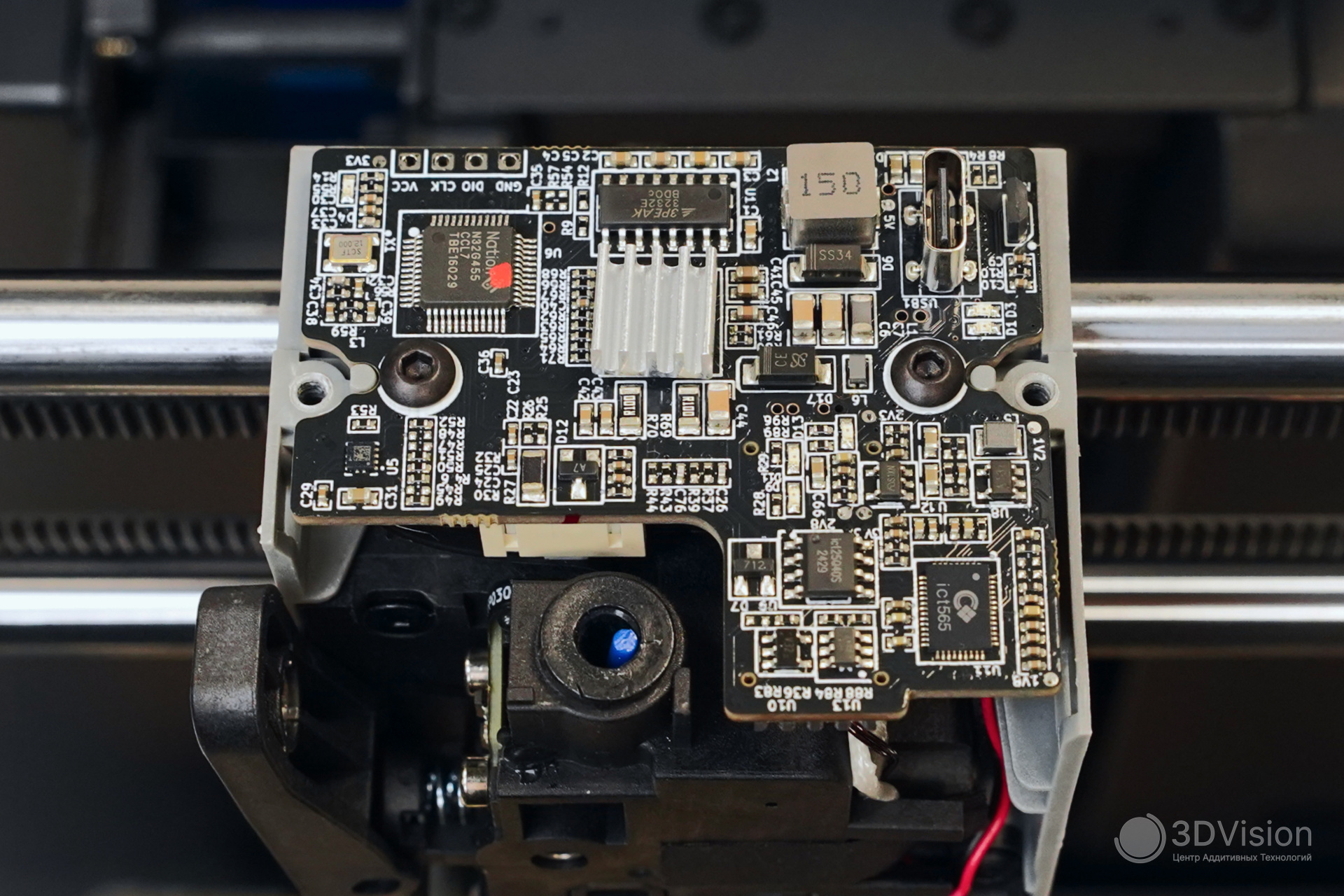

Плата расширения на голове

После этого остаётся снять механизм отрезания филамента и выкрутить винты, на которых держится корпус экструдера.

Обслуживание экструдера — головная боль, но недостатком принтера её назвать сложно. Во время наших тестов подающий механизм работал безукоризненно и до полной разборки дело не доходило. На Adventurer 5M Pro, который отпечатал у нас уже почти 1000 часов и 6км филамента, проблем также не было.

В отличие от предшественников, в AD5X нельзя регулировать усилие прижима подающих колёс. Как это скажется на печати эластомером - покажем далее в статье. Модель мотора экструдера ниже:

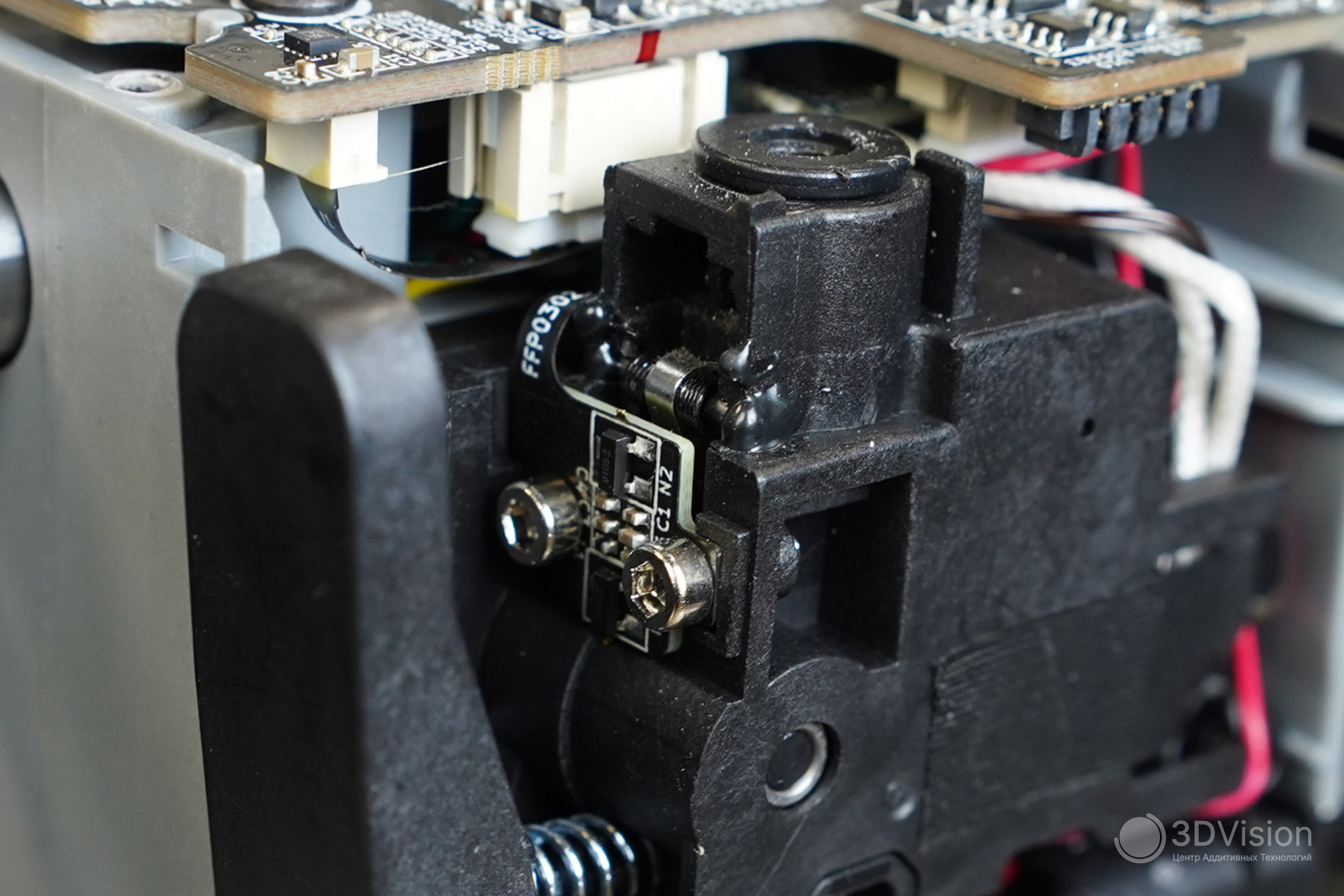

Возле входа в канал подачи прутка расположен датчик наличия филамента.

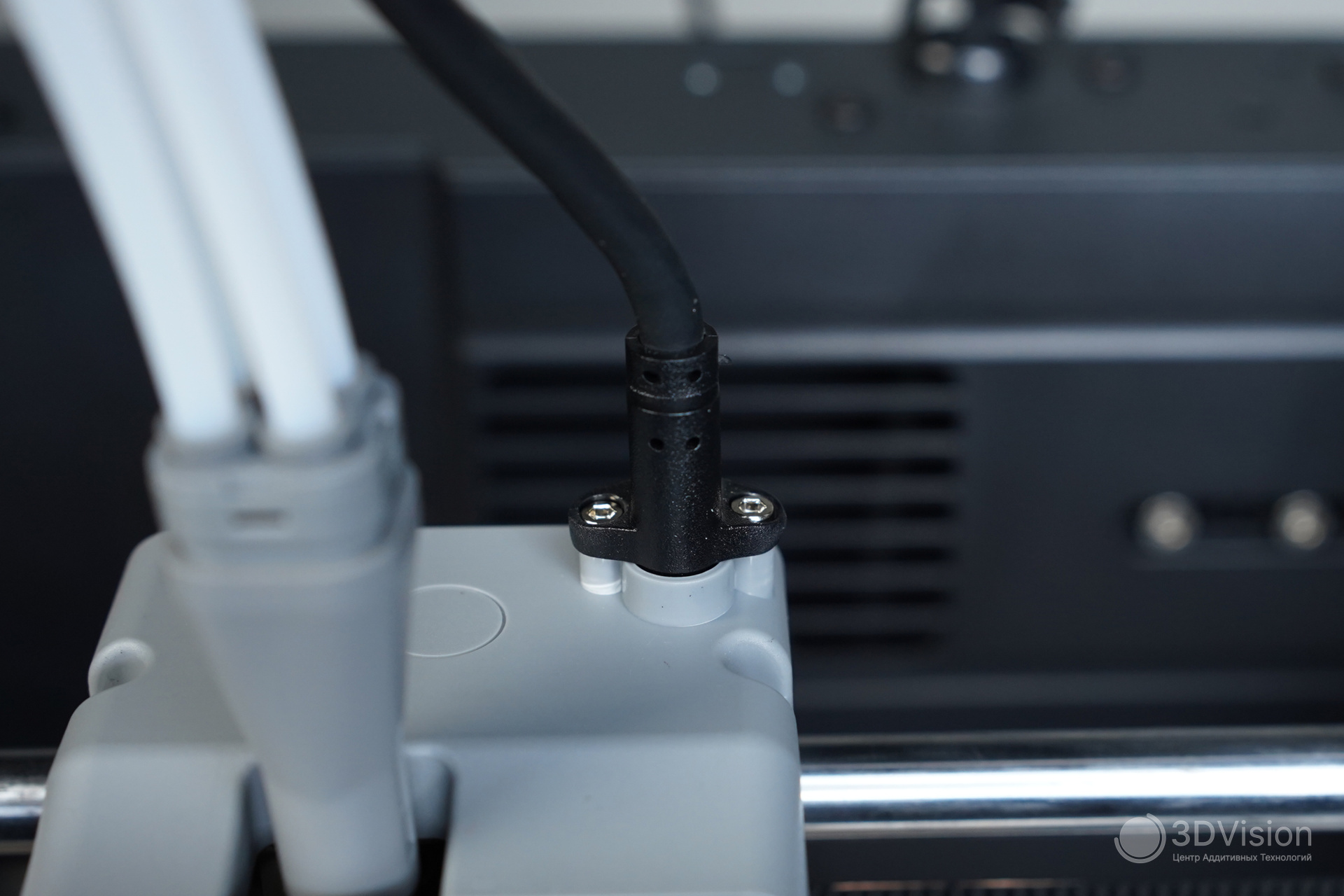

Плата расширения связана с материнской платой двухсторонним USB-C кабелем, который крепится к верхней крышке головы двумя винтами.

Отсек электроники находится в задней части принтера. Закрыт крышкой, для снятия которой нужно открутить 8 винтов.

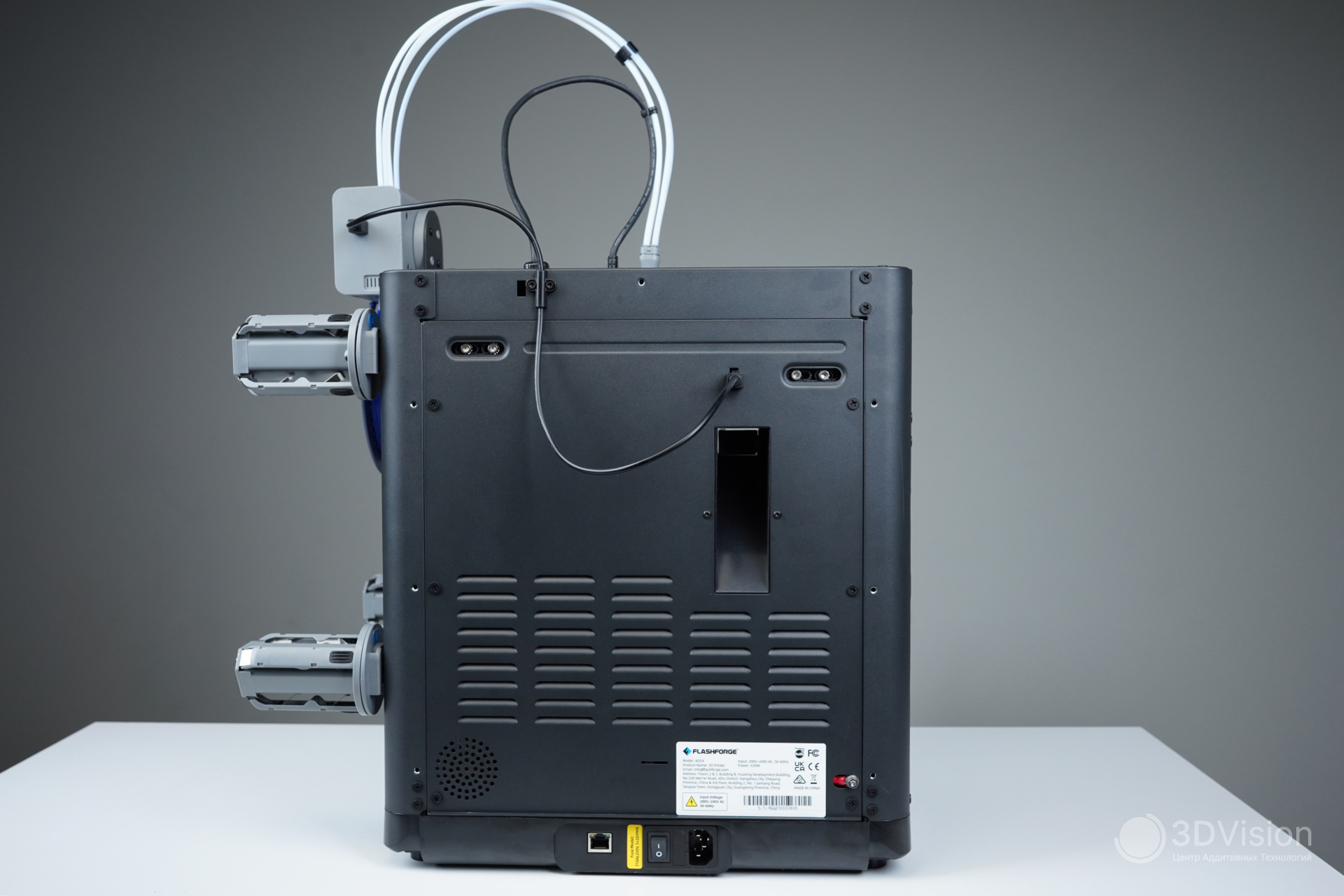

Помимо этого, на задней стенке видны вход питания с переключателем, и Ethernet порт. Туда же выведен контакт заземления.

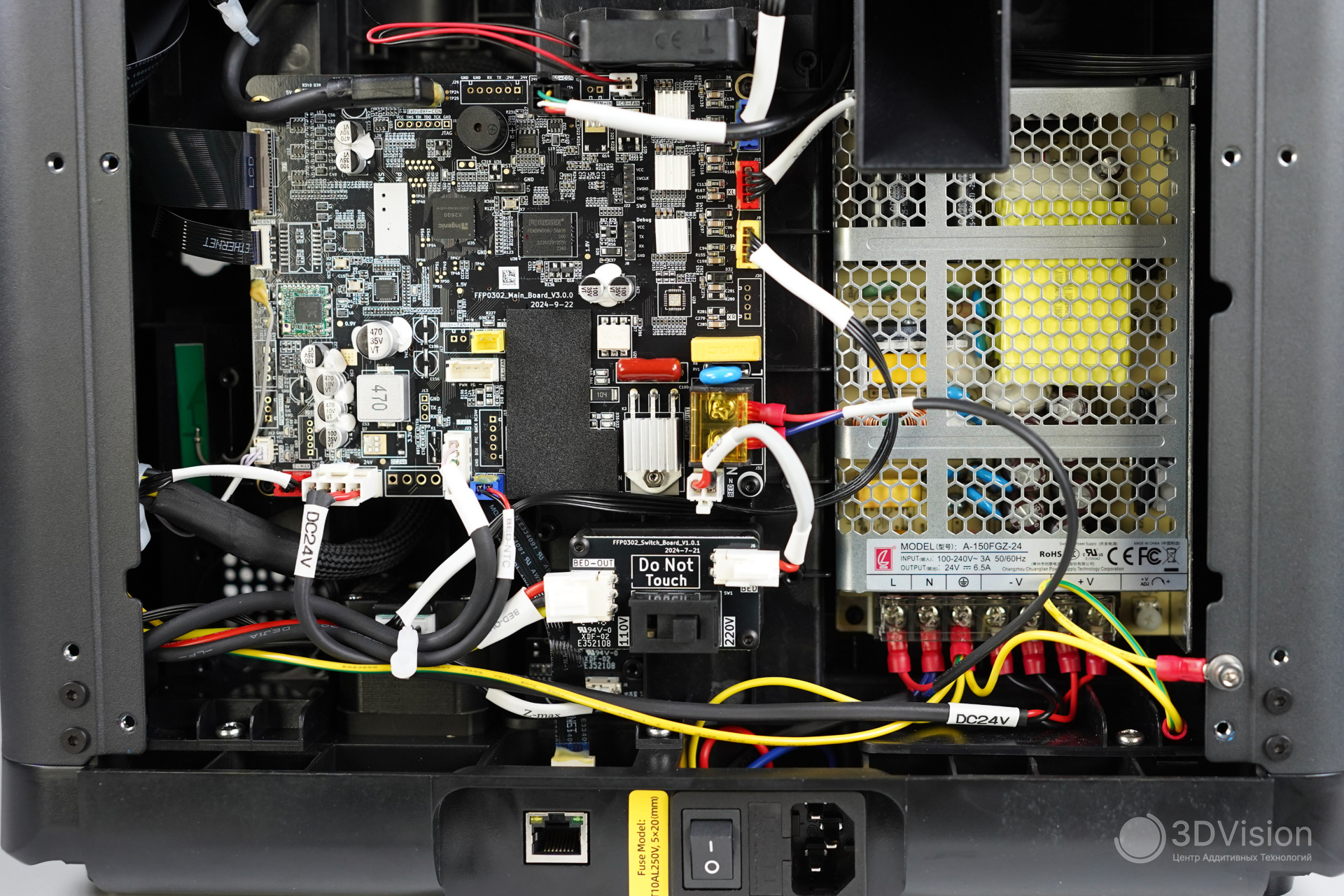

Без крышки отсек выглядит так:

Виден переключатель входного напряжения — 110 или 220В. Если входное напряжение во время работы пропадёт, то после включения AD5X сможет продолжить печать.

Драйверы шаговых двигателей —  привычные и тихие TMC2209.

Интересен многим будет вопрос количества оперативной памяти. На предыдущих Adventurer’ах была проблема, при которой принтер мог остановить печать в любой момент, выдав ошибку «E0017 Command exceeds queue limit!». Производитель в таком случае рекомендует снизить скорость печати до 50% или увеличить высоту слоя. Adventurer 5M и 5M Pro оснащены 128 Мб DDR3 оперативной памяти, встроенной в процессор Allwinner Tech T113-S3.

Процессор AD5X — это Ingenic X2600, в котором уже 256 Мб DDR3 оперативной памяти. Это позволяет без проблем печатать крупные и сложные объекты в мультиматериальном режиме. За время написания статьи AD5X не выдавал вышеупомянутую ошибку и не останавливал печать по другим причинам.

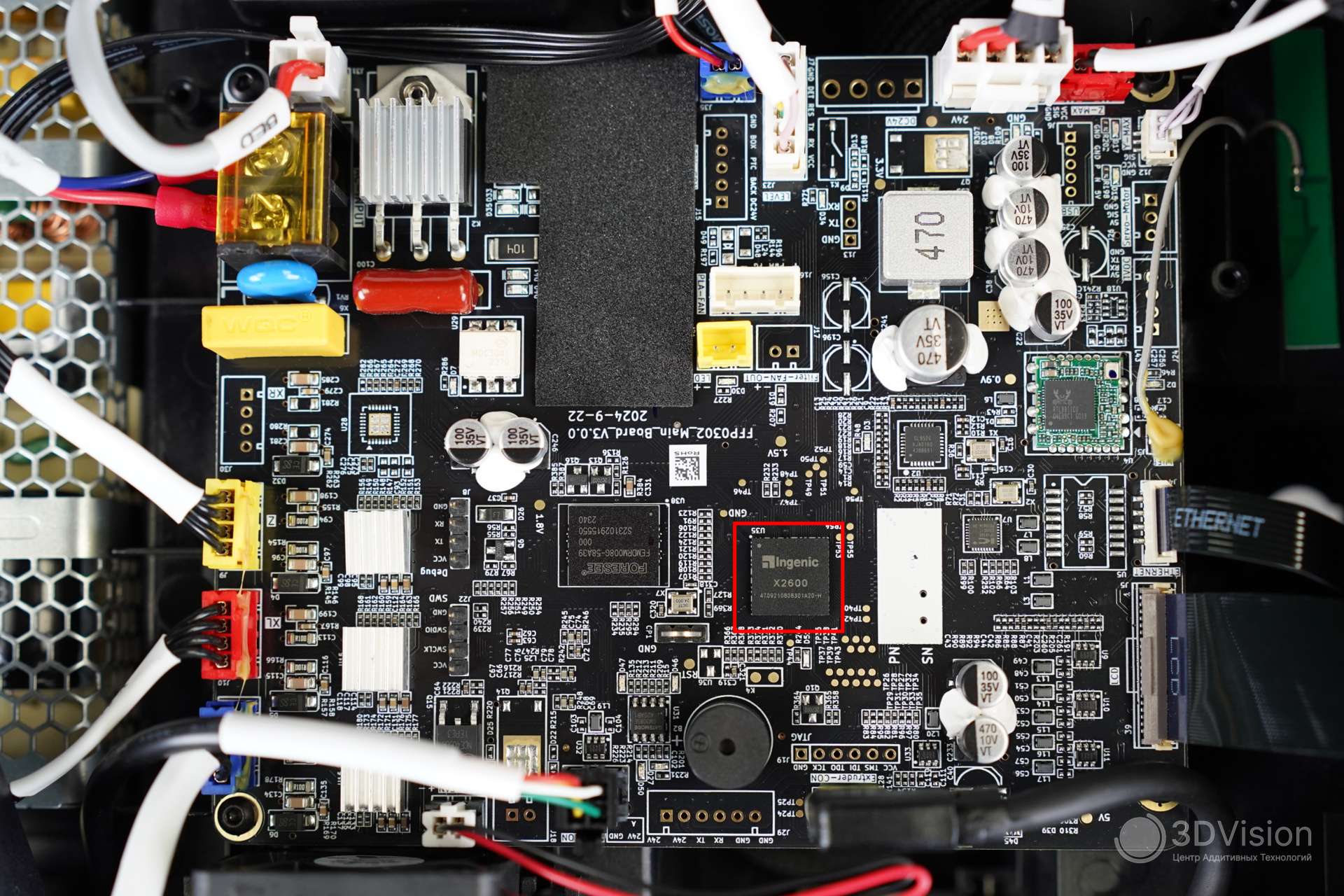

Материнская плата AD5X. Процессор выделен красным.

Прошивка принтера — Klipper, но такой же урезанный, как у предшественников. Веб-интерфейса нет, и всё взаимодействие с принтером осуществляется вручную.

Тестовые печати

После первого запуска стали печатать тесты для выявления объективных характеристик принтера. Так как принтер открытый, мы печатали на нём только простыми материалами — PLA и PETG.

Принтер можно сделать закрытым, расширив количество доступных для печати материалов. На вики-сайте производителя можно найти для этого подробную инструкцию.

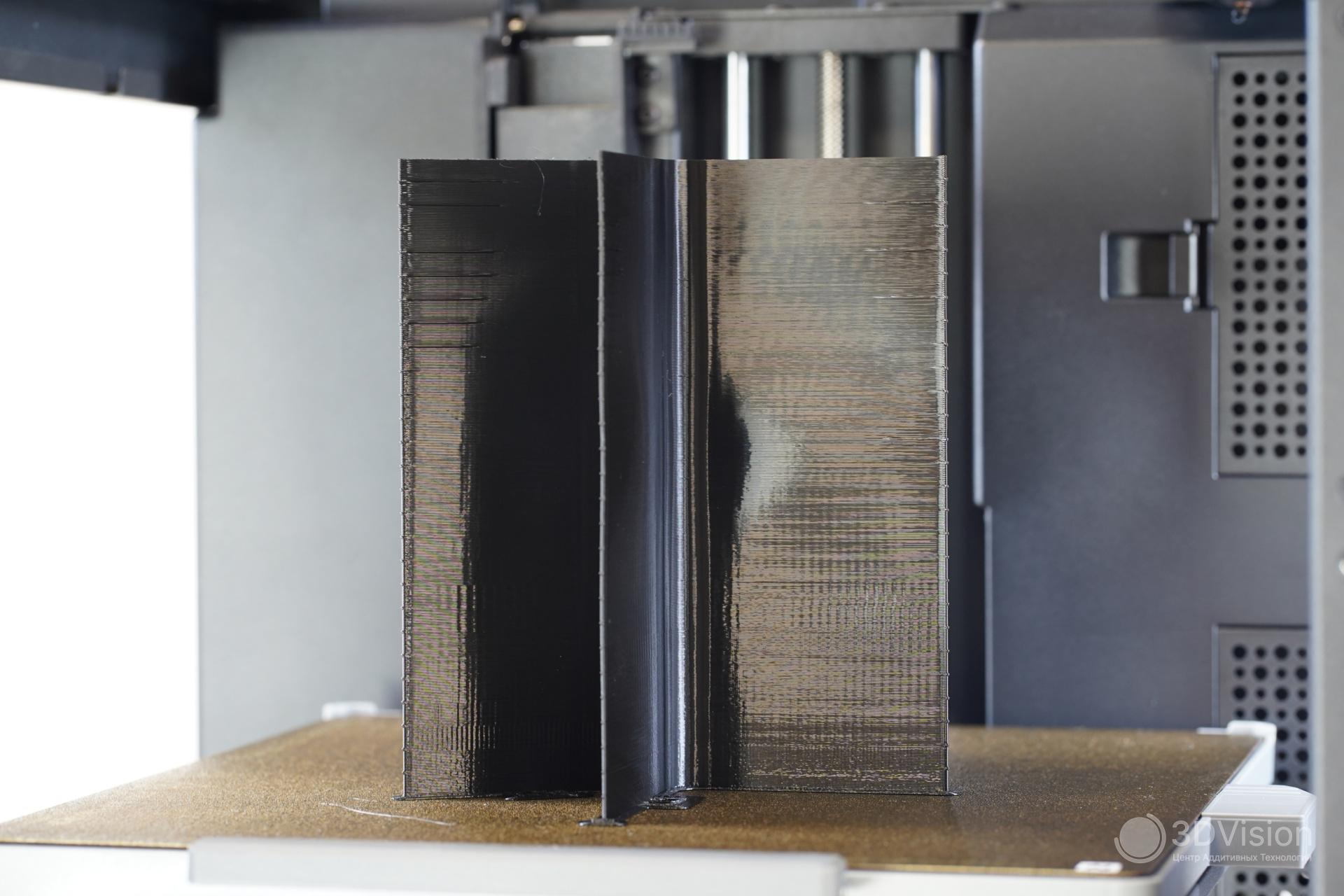

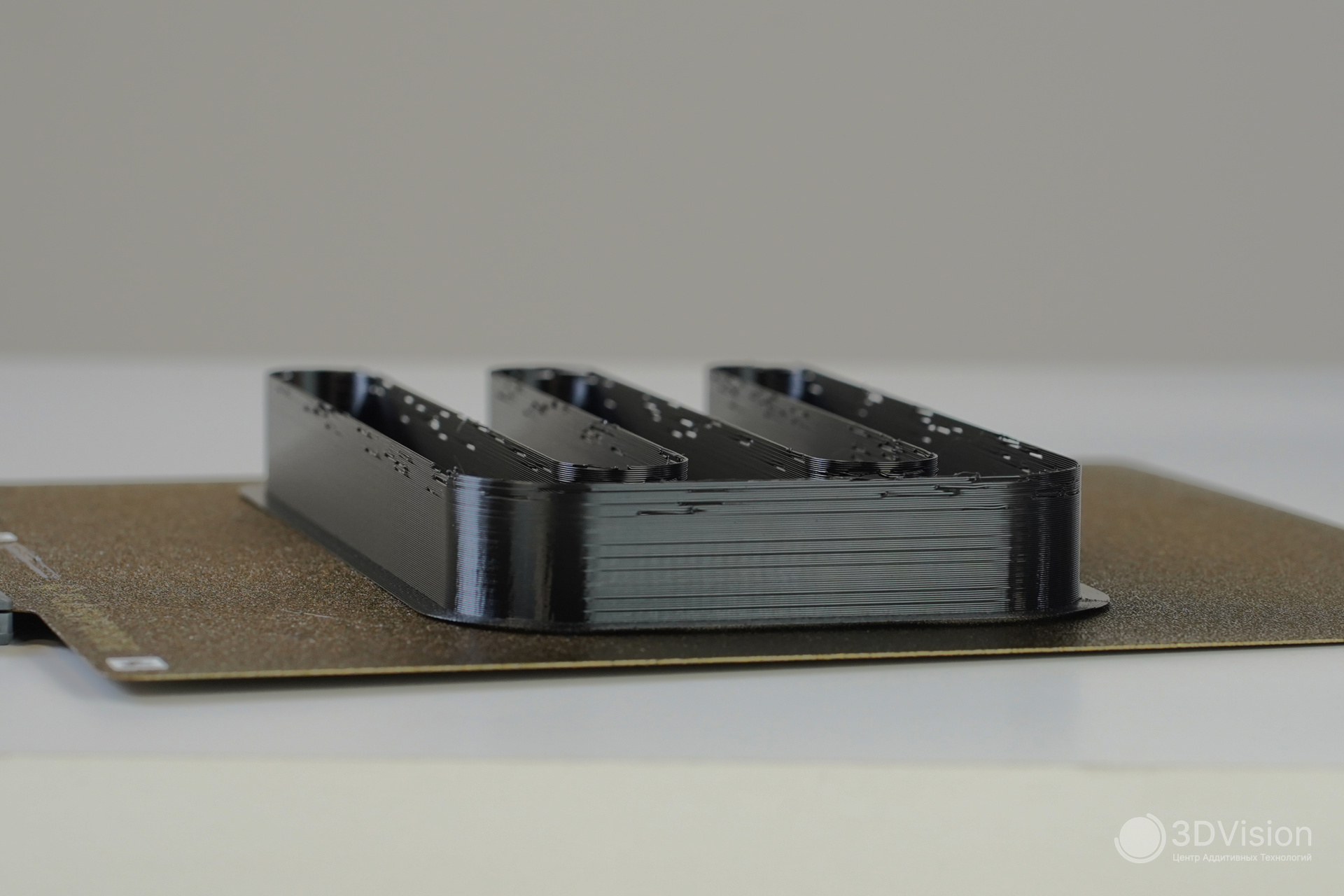

Тест на вертикальные артефакты делали на скоростях от 40 до 300 мм/с.

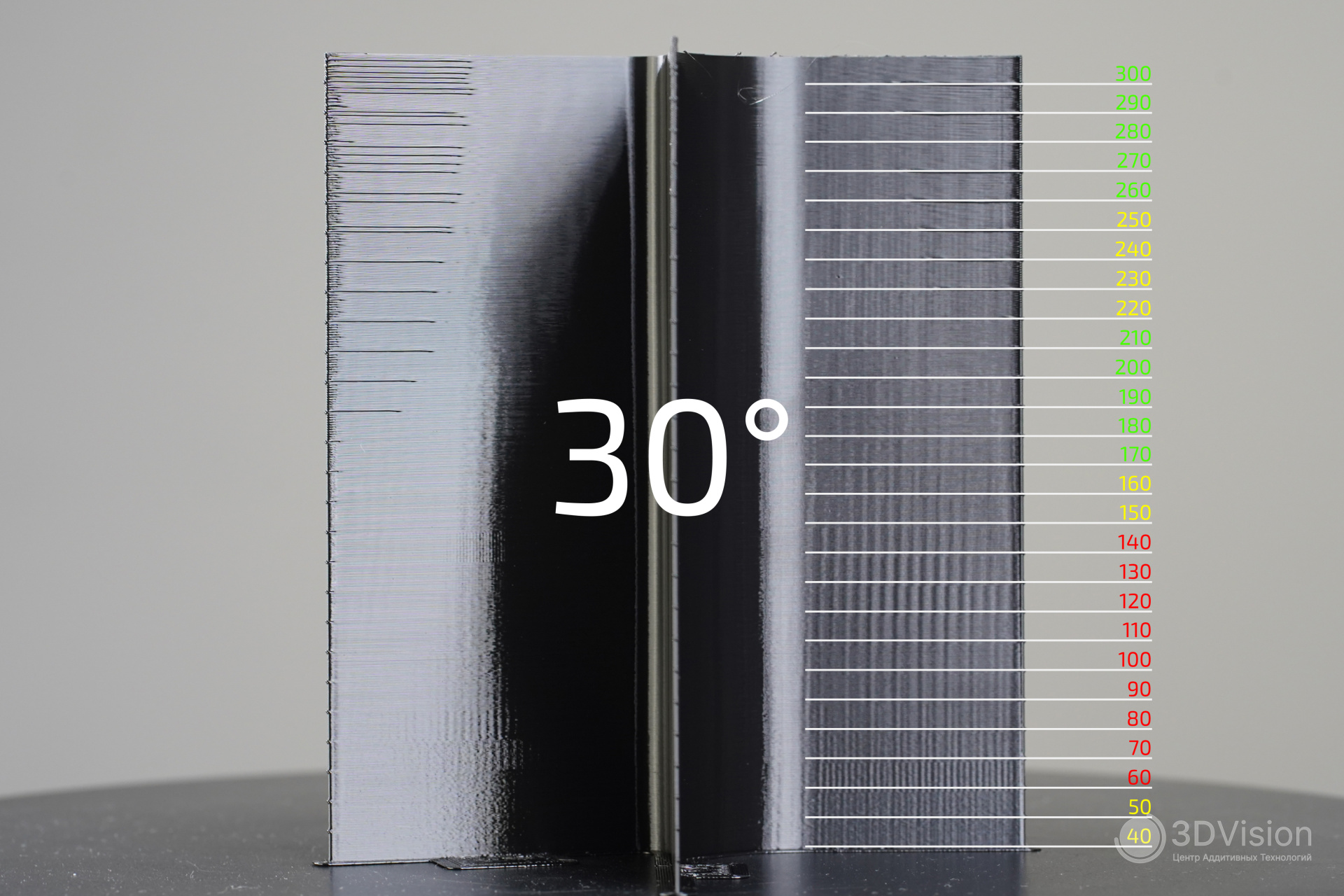

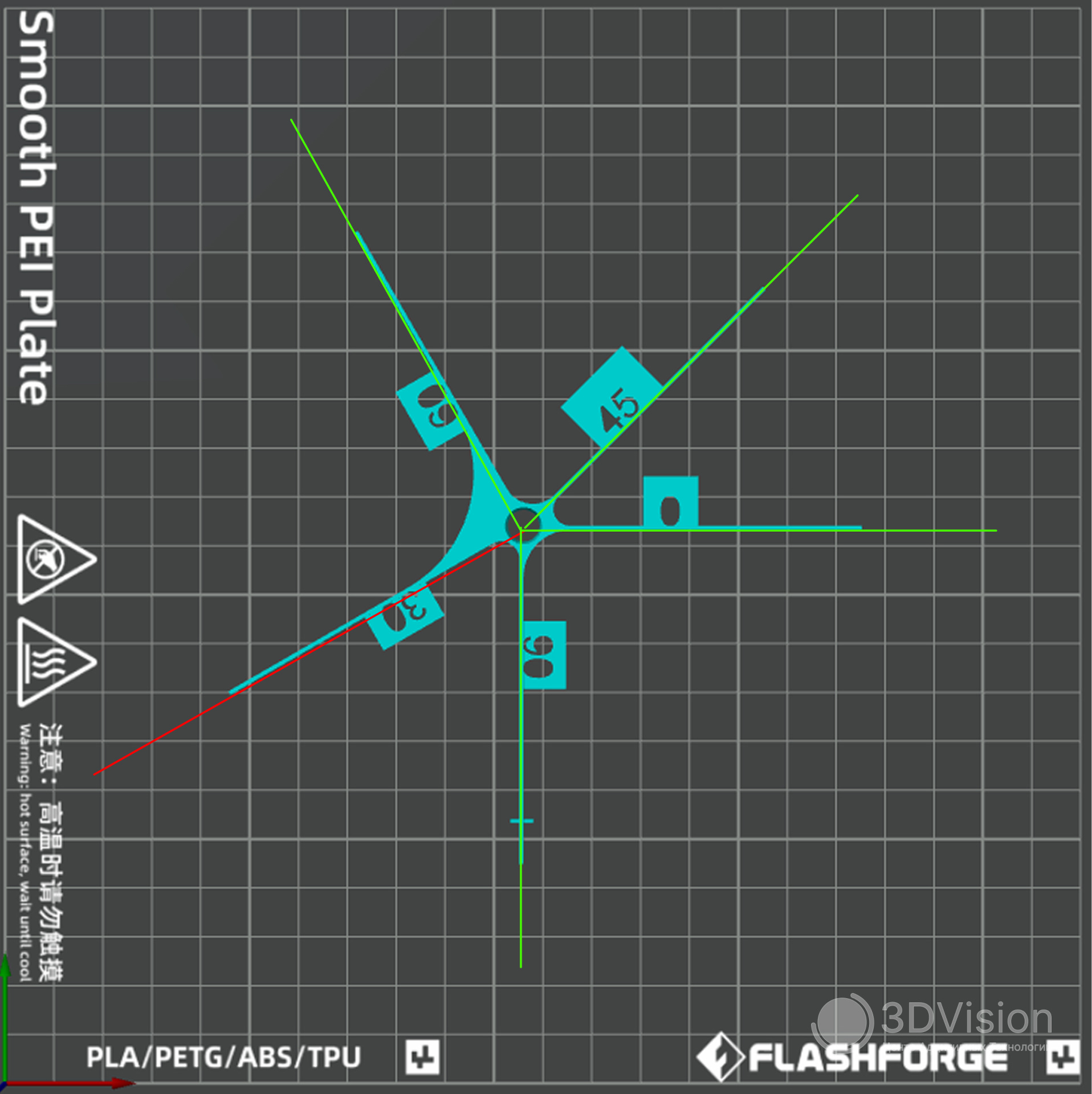

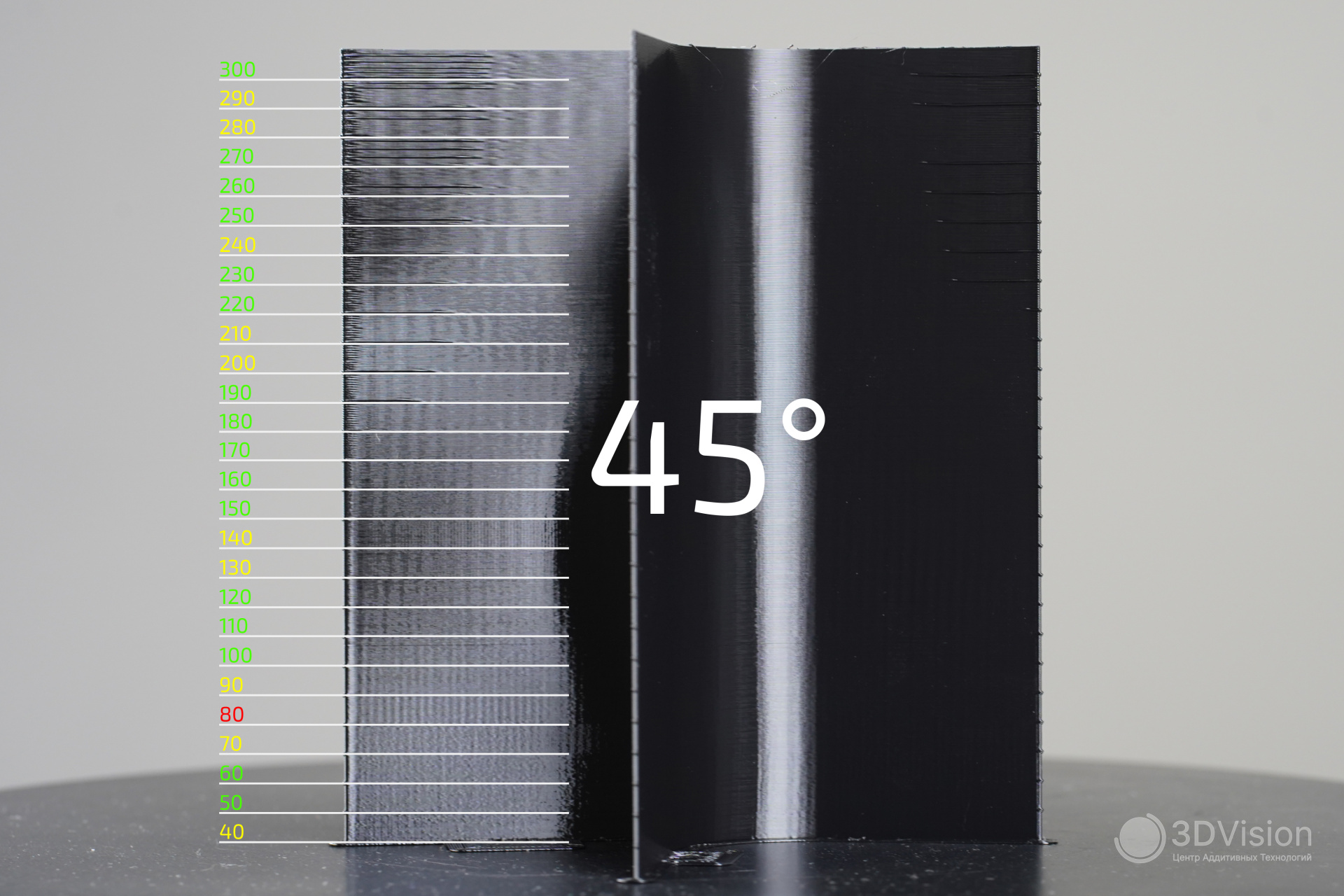

Принтер рябит не везде. Сильнее всего дефекты проявляются на углу в 30°.

На 45° и других углах диапазон доступных скоростей больше.

Лучшими скоростями для безупречной печати будут 150 - 200 мм/с и выше 250 мм/с. Скоростей 60 - 100 мм/c лучше избегать. Если нужно печатать на небольших скоростях — не размещайте детали параллельно линии 30°.

Далее тесты на максимальную производительность хотенда. Использовали три материала.

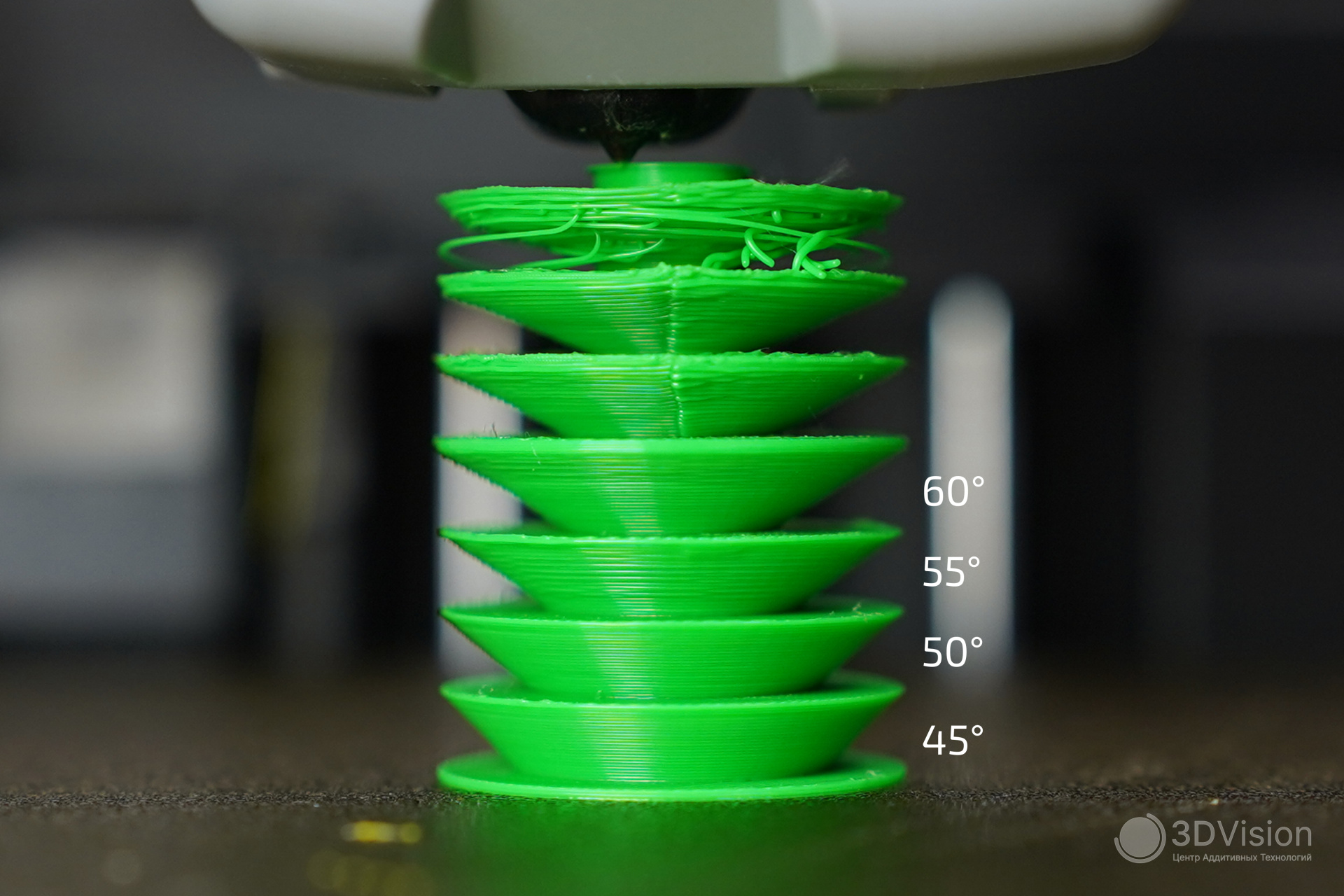

В тесте нависаний AD5X показал нормальный результат в 50° без дефектов и 60° с минимальными дефектами.

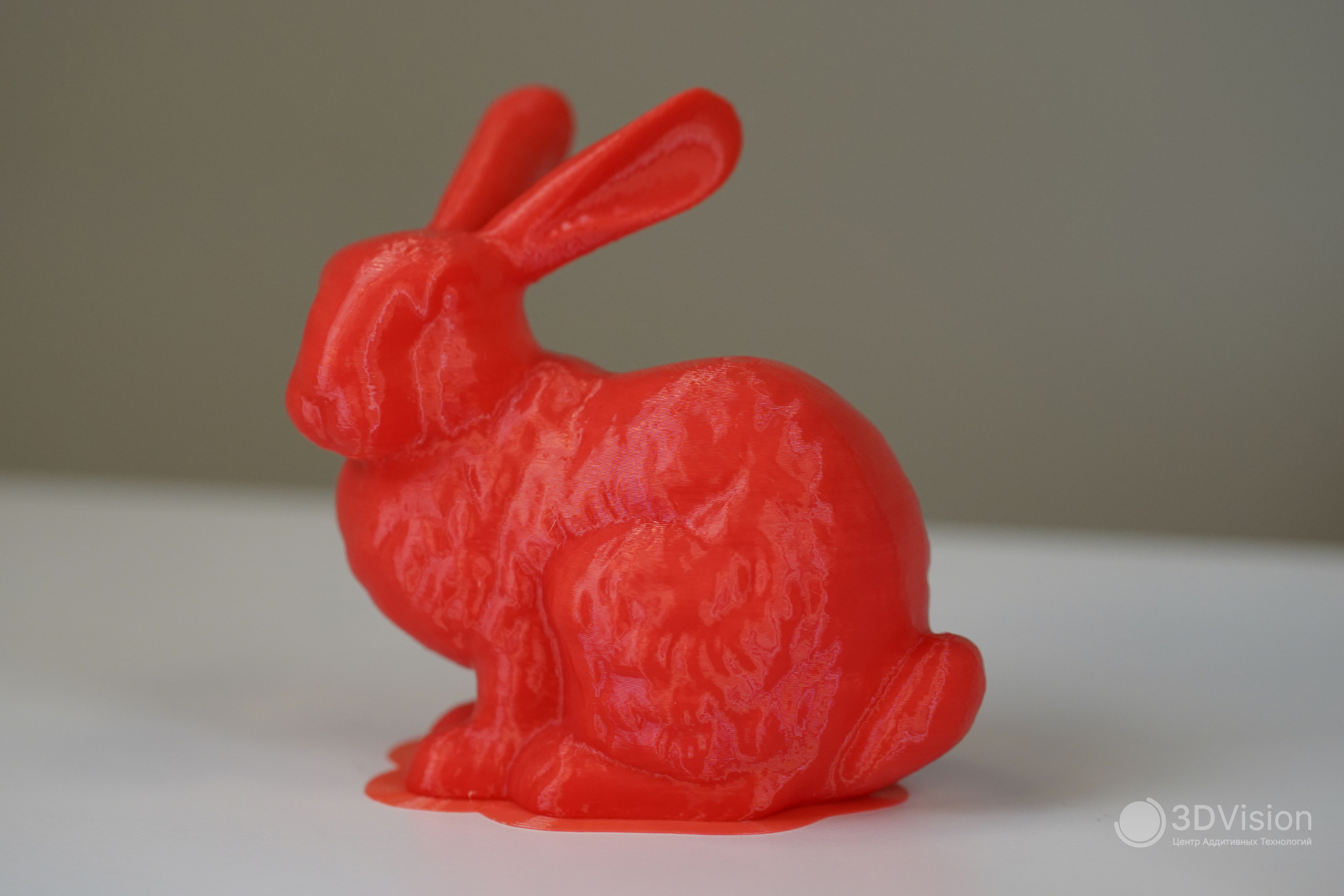

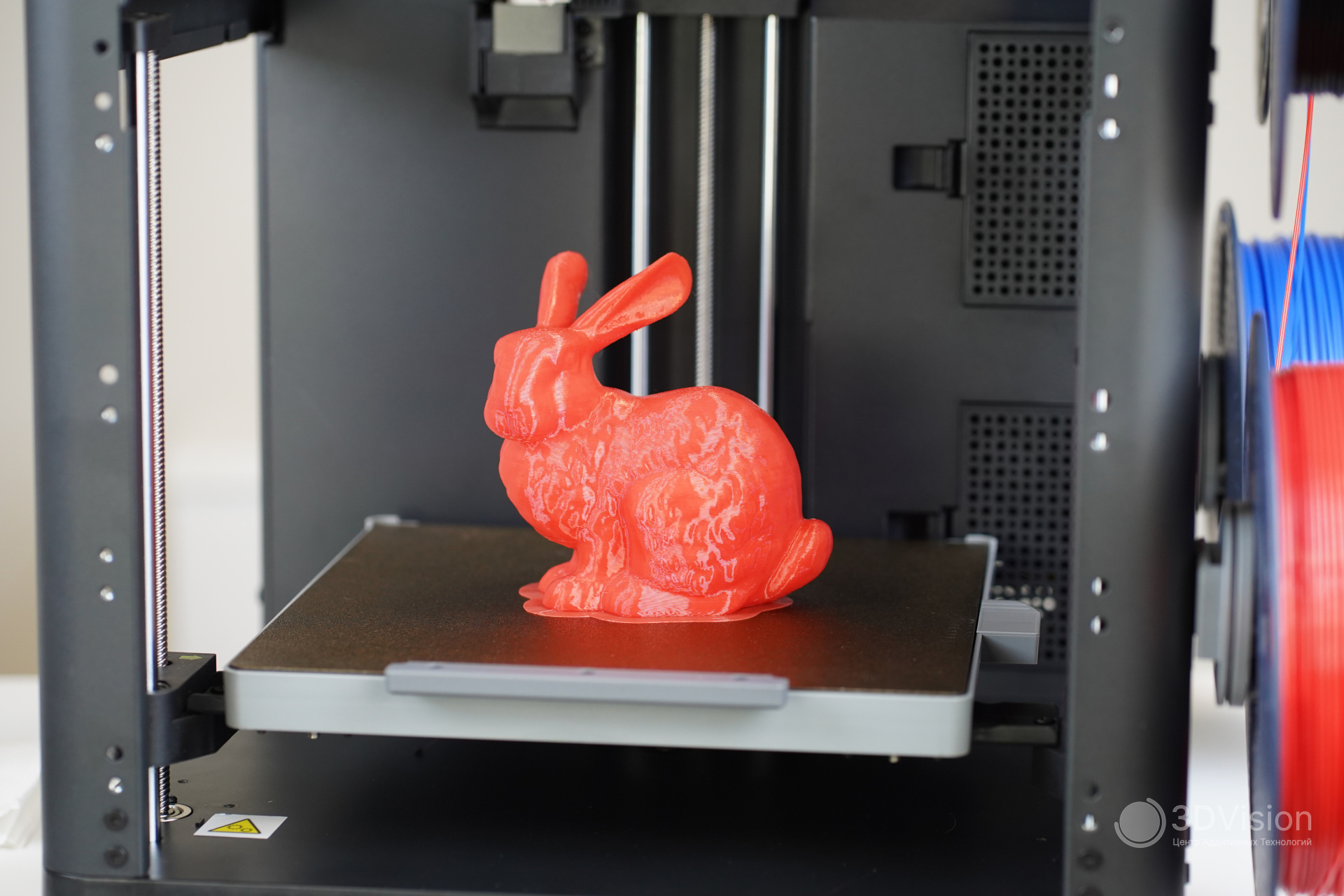

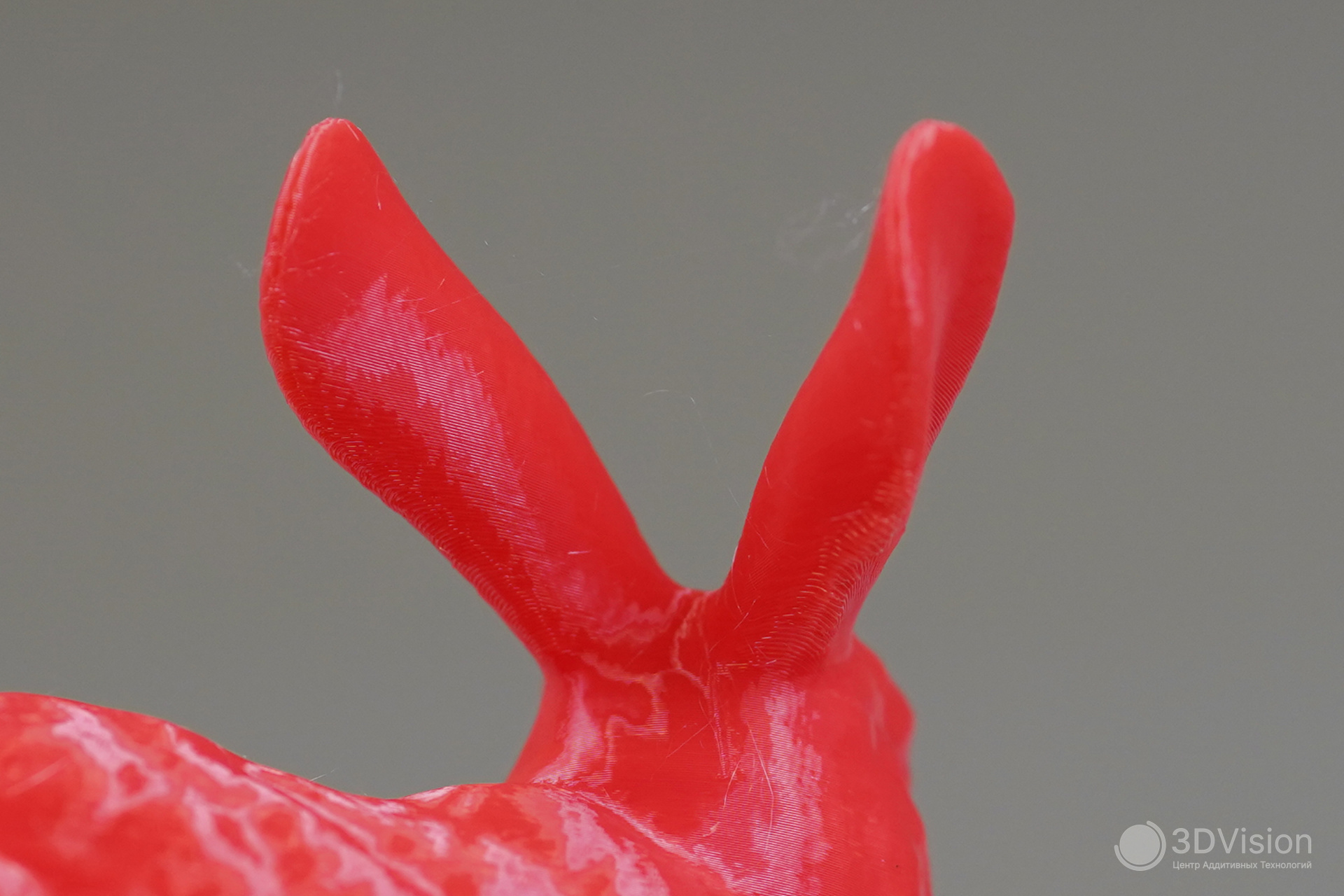

Также в качестве общего теста качества печати напечатали стенфордского кролика из PETG.

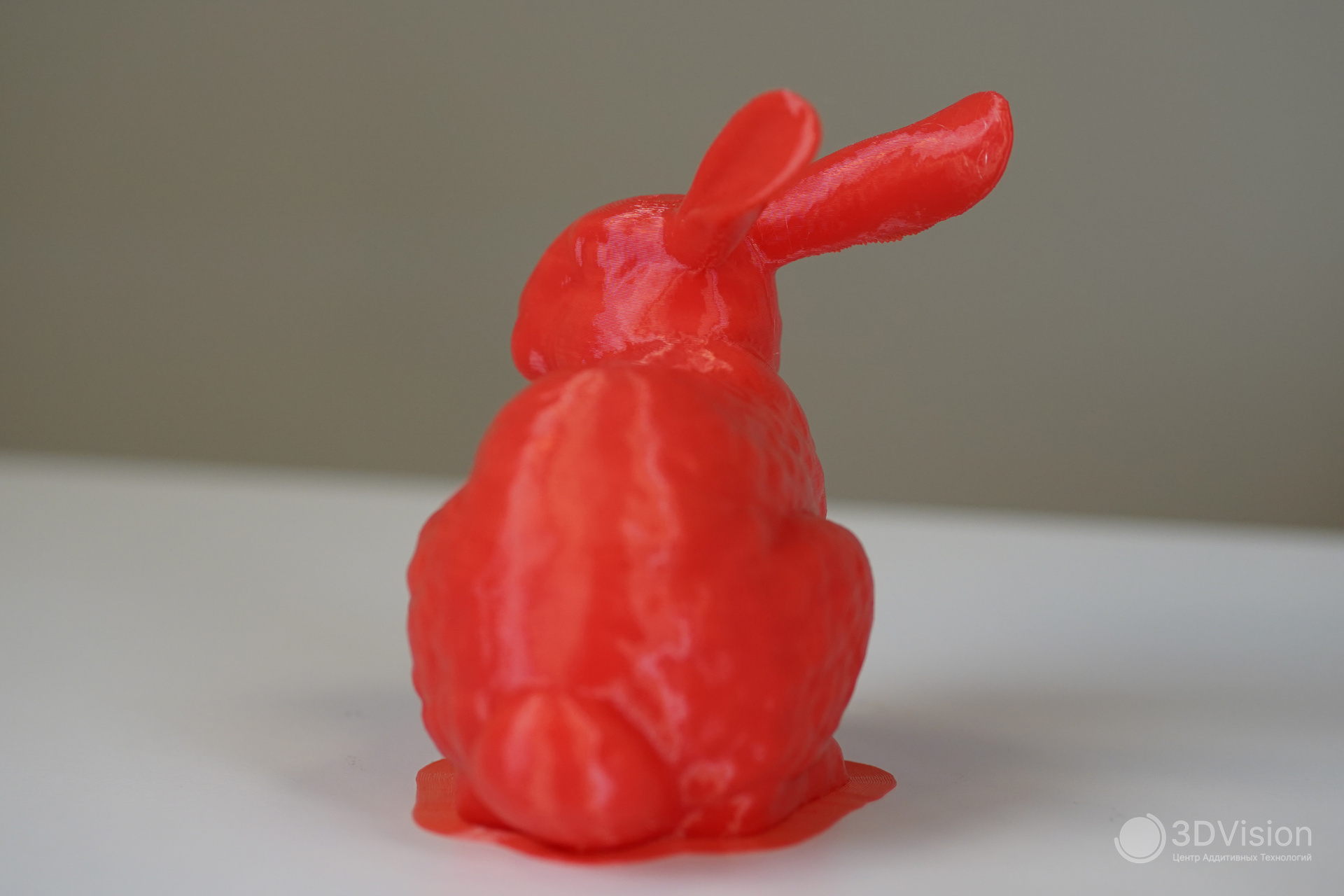

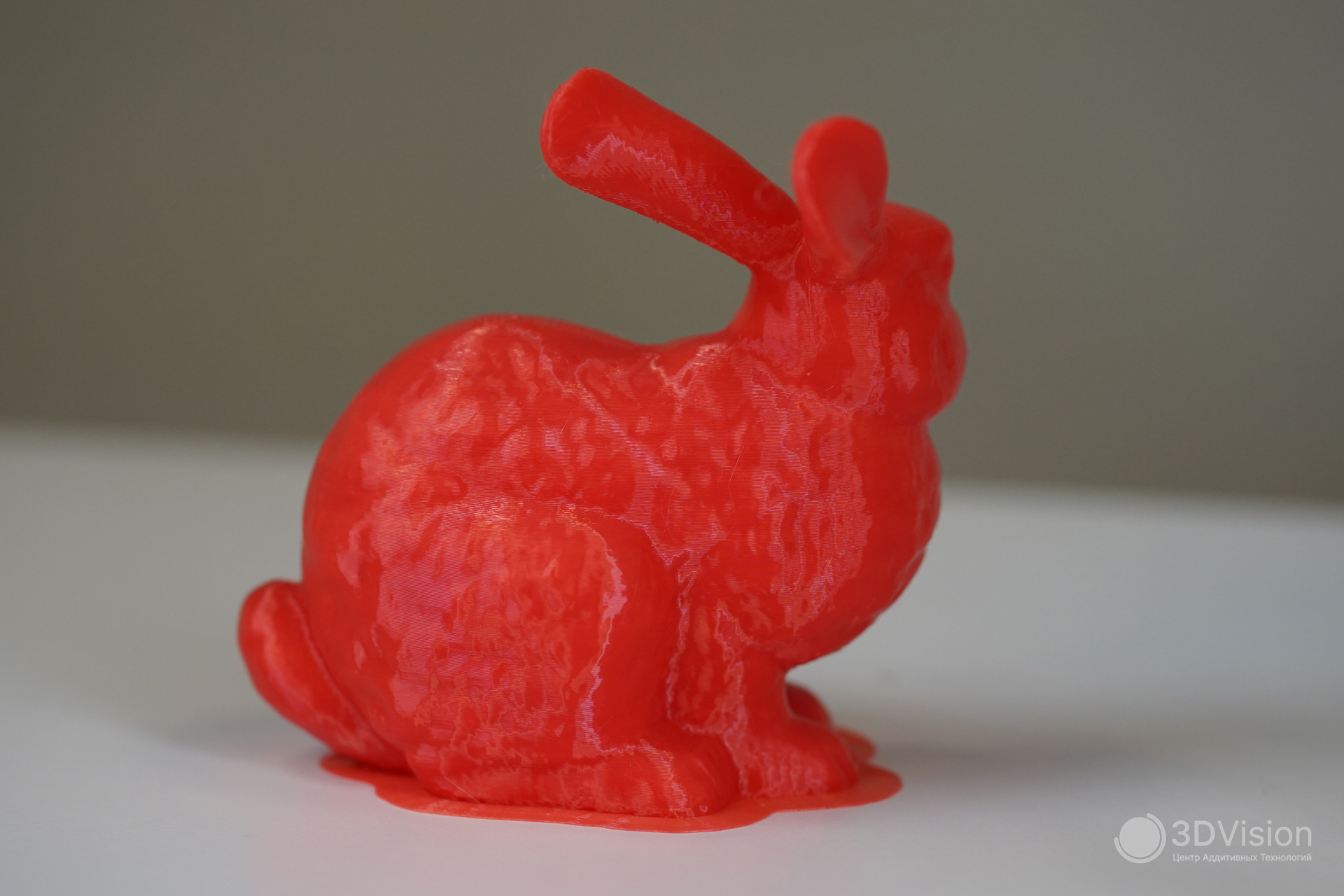

Кролик получился достойный.

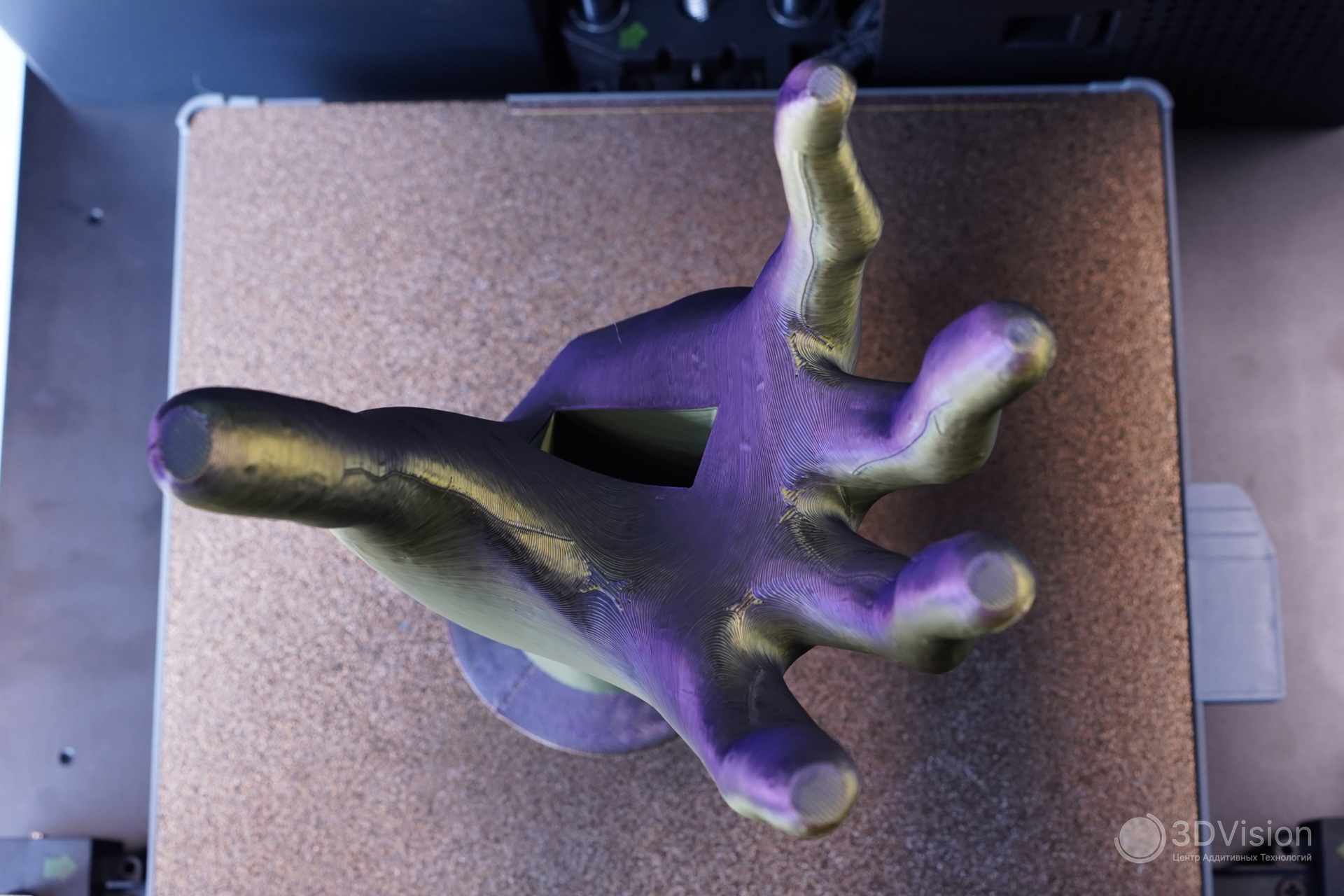

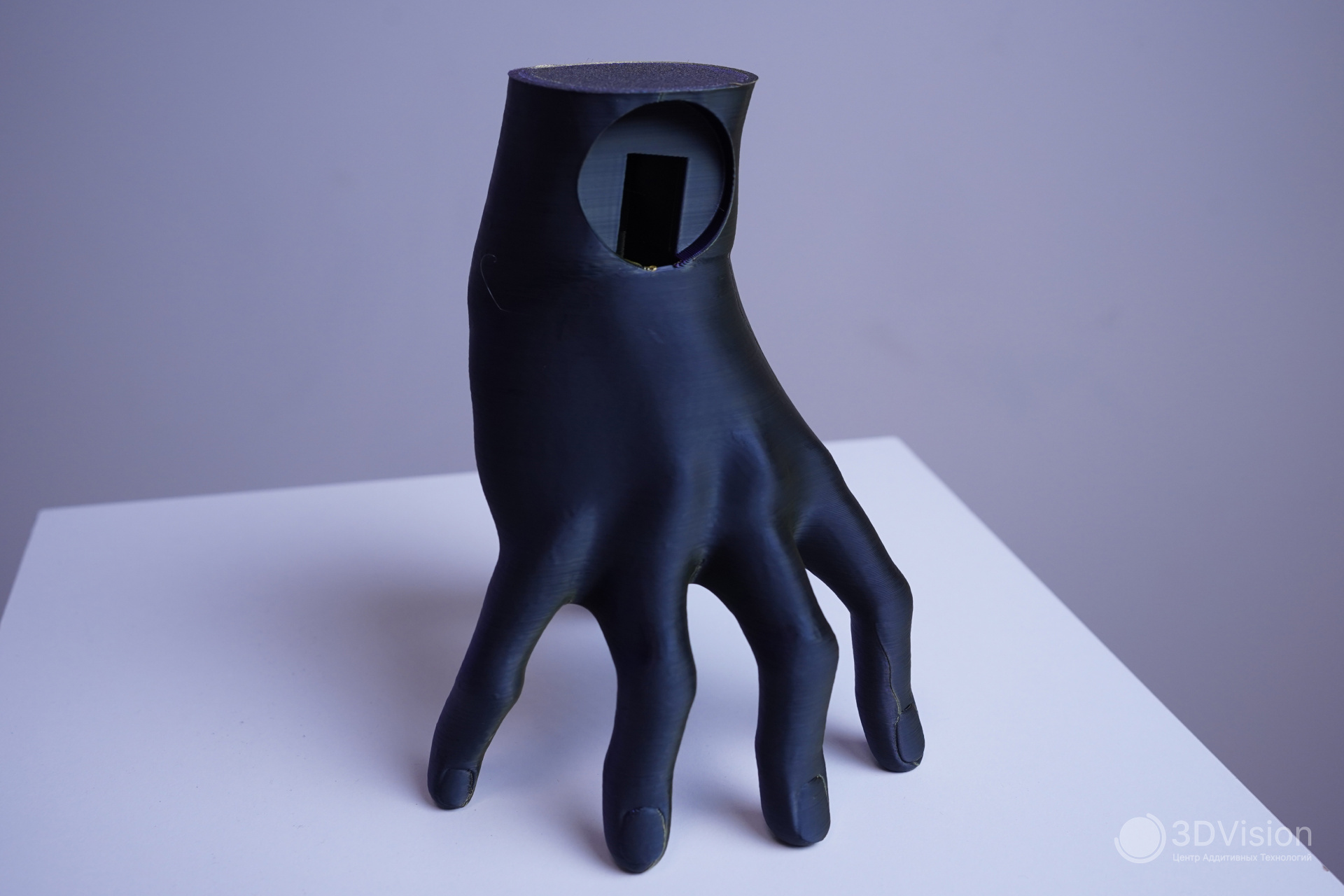

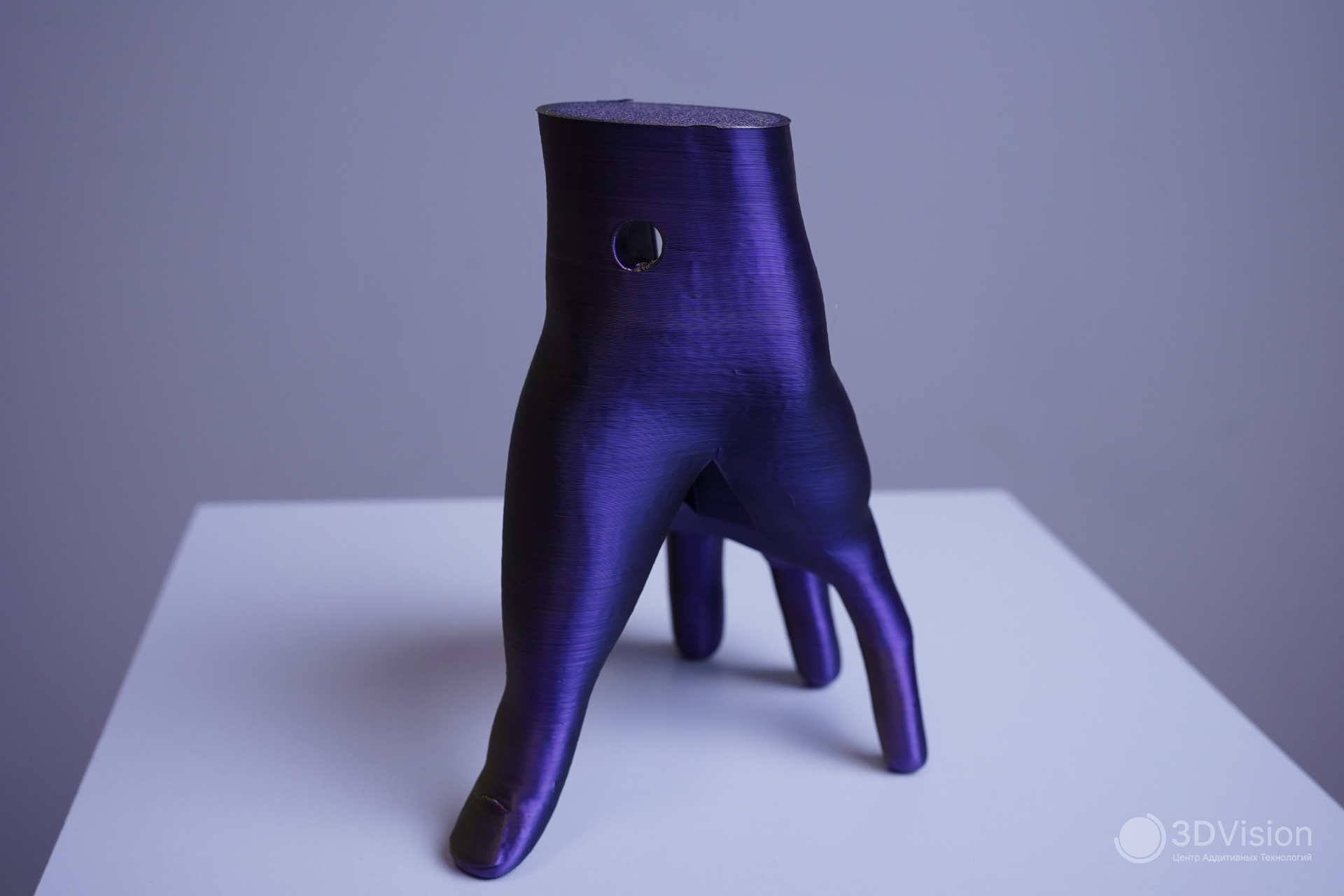

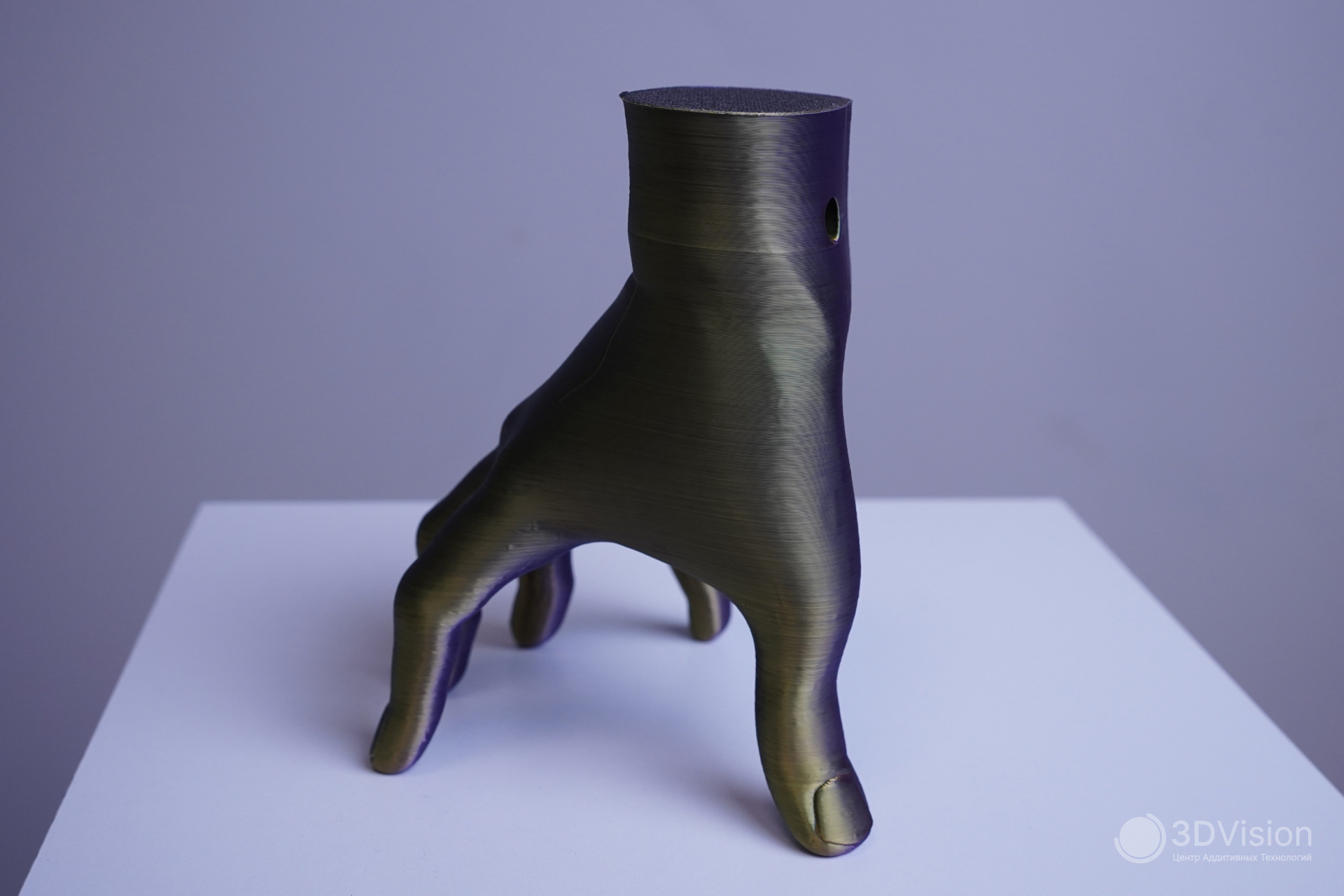

После этого напечатали руку — док-станцию для часов.

Далее провели тест точности.

На объекте длиной 145мм принтер показал весьма скромные значения точности. Наибольшее отклонение = 0,42мм!

После внесения корректировок стало сильно лучше. Все размеры, кроме одного, укладываются в 0,1 миллиметра:

Тесты точности

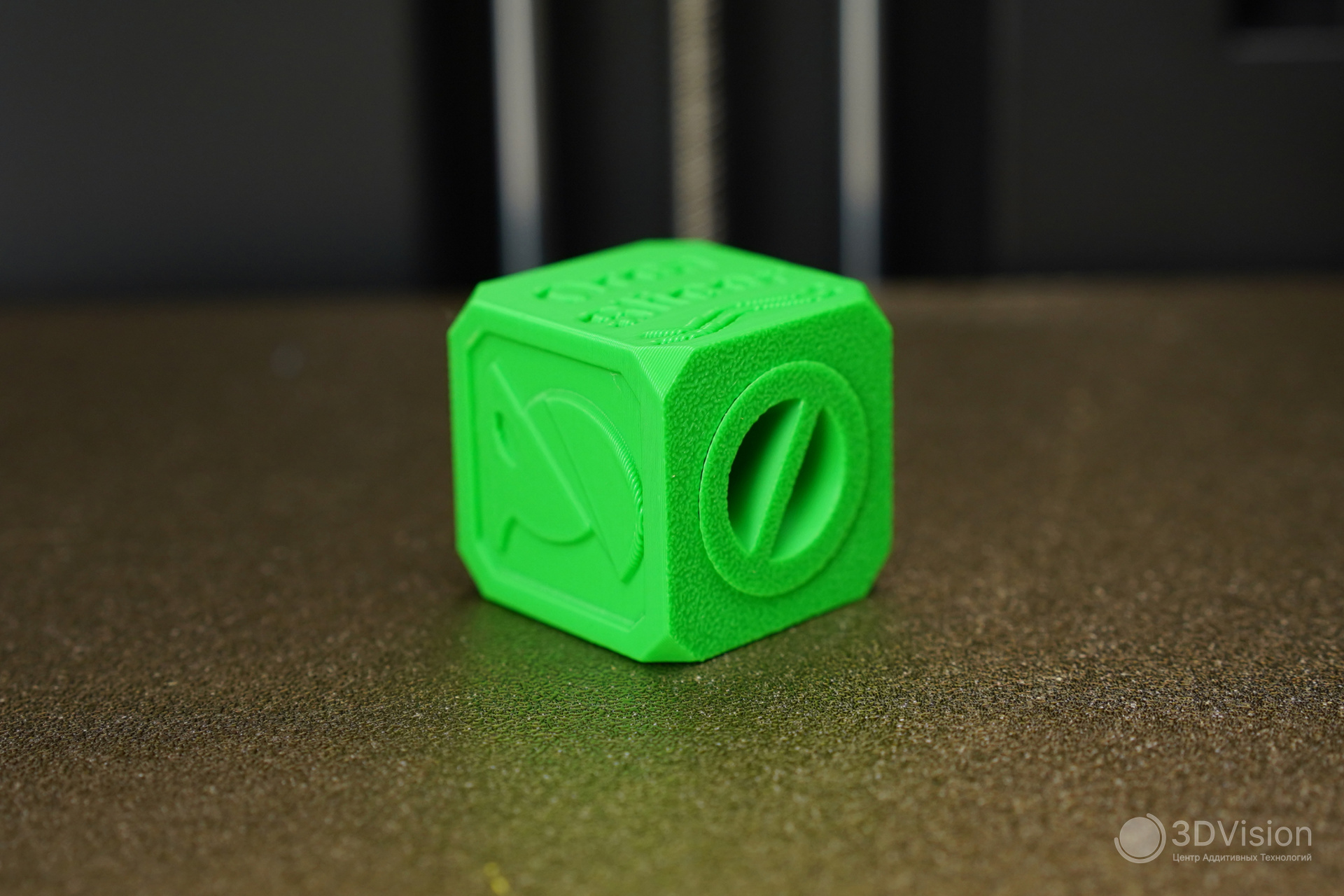

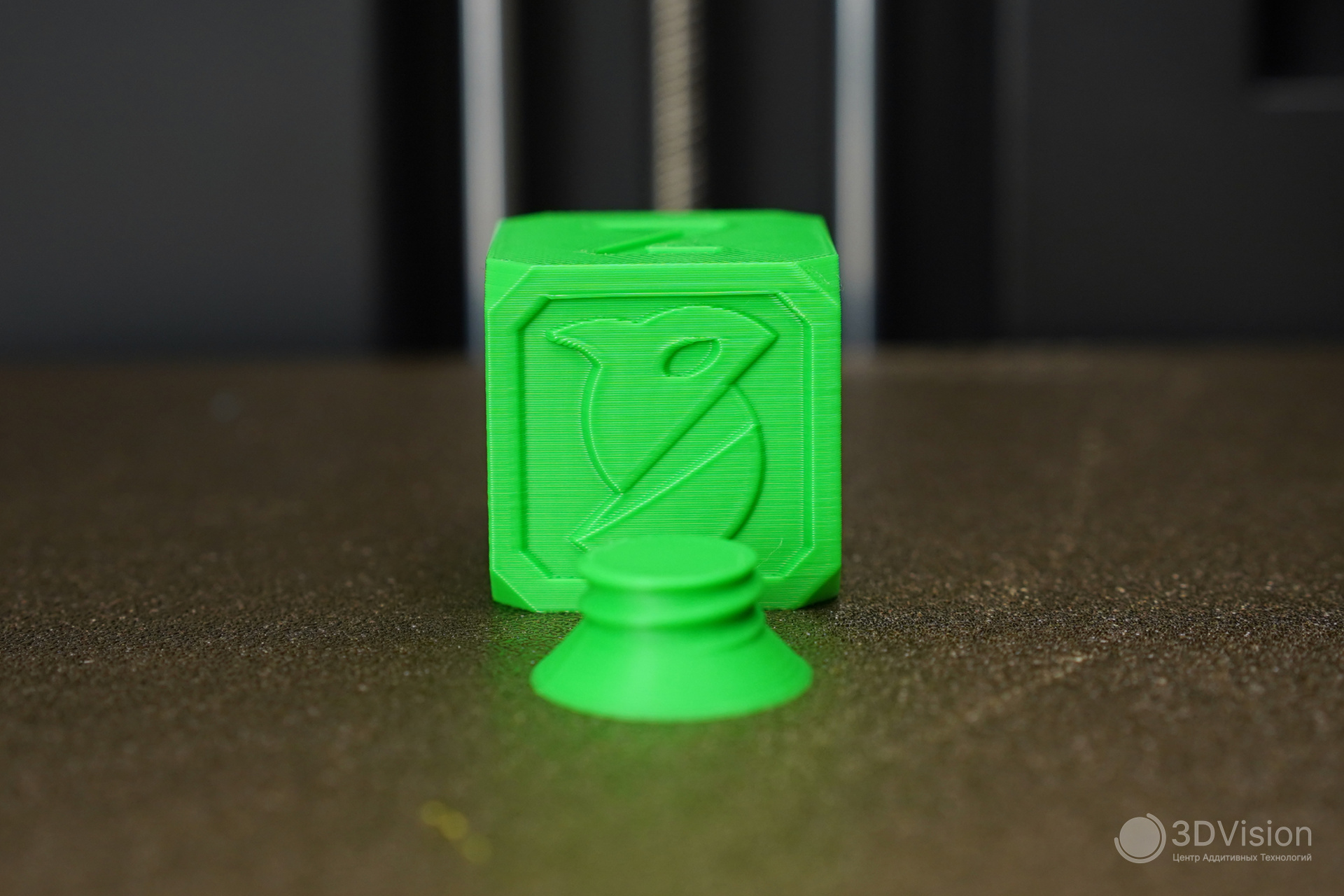

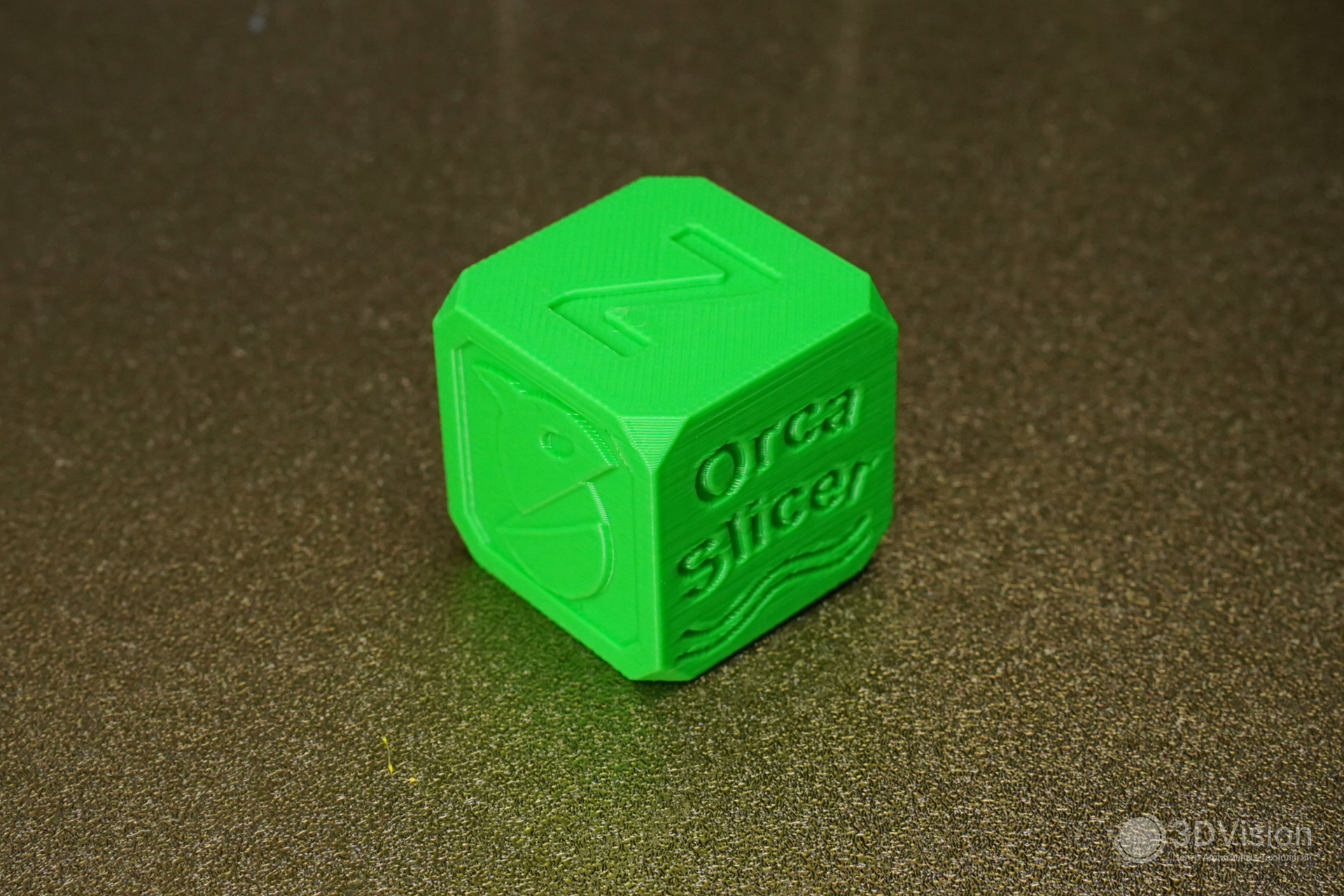

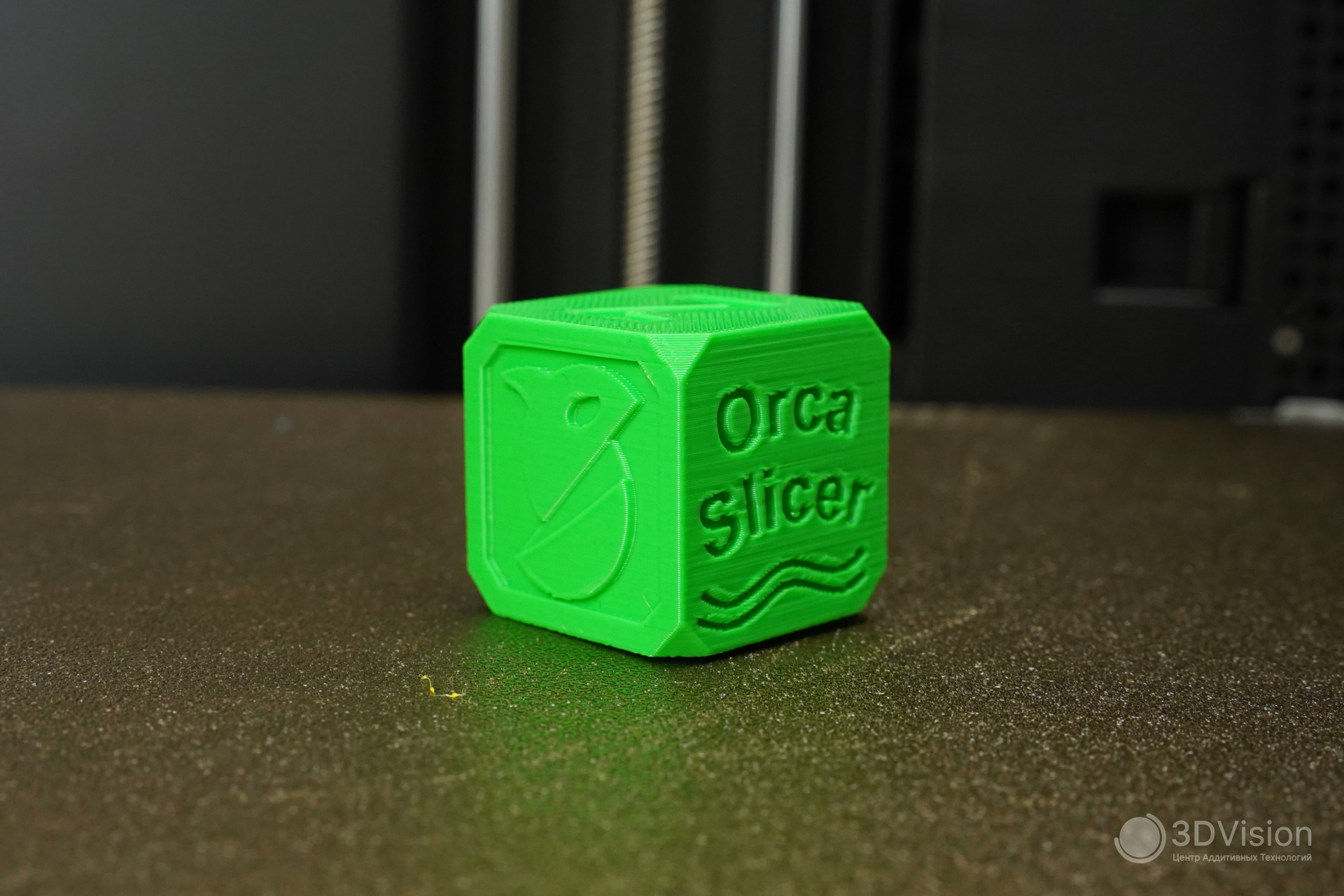

Куб Orca получился с первого раза, винт вкрутился без проблем.

Многоцветная печать

Главная особенность AD5X — способность печатать в мультиматериальном режиме. Перед тем, как показать результаты печати, расскажем о том, как работает смена филамента.

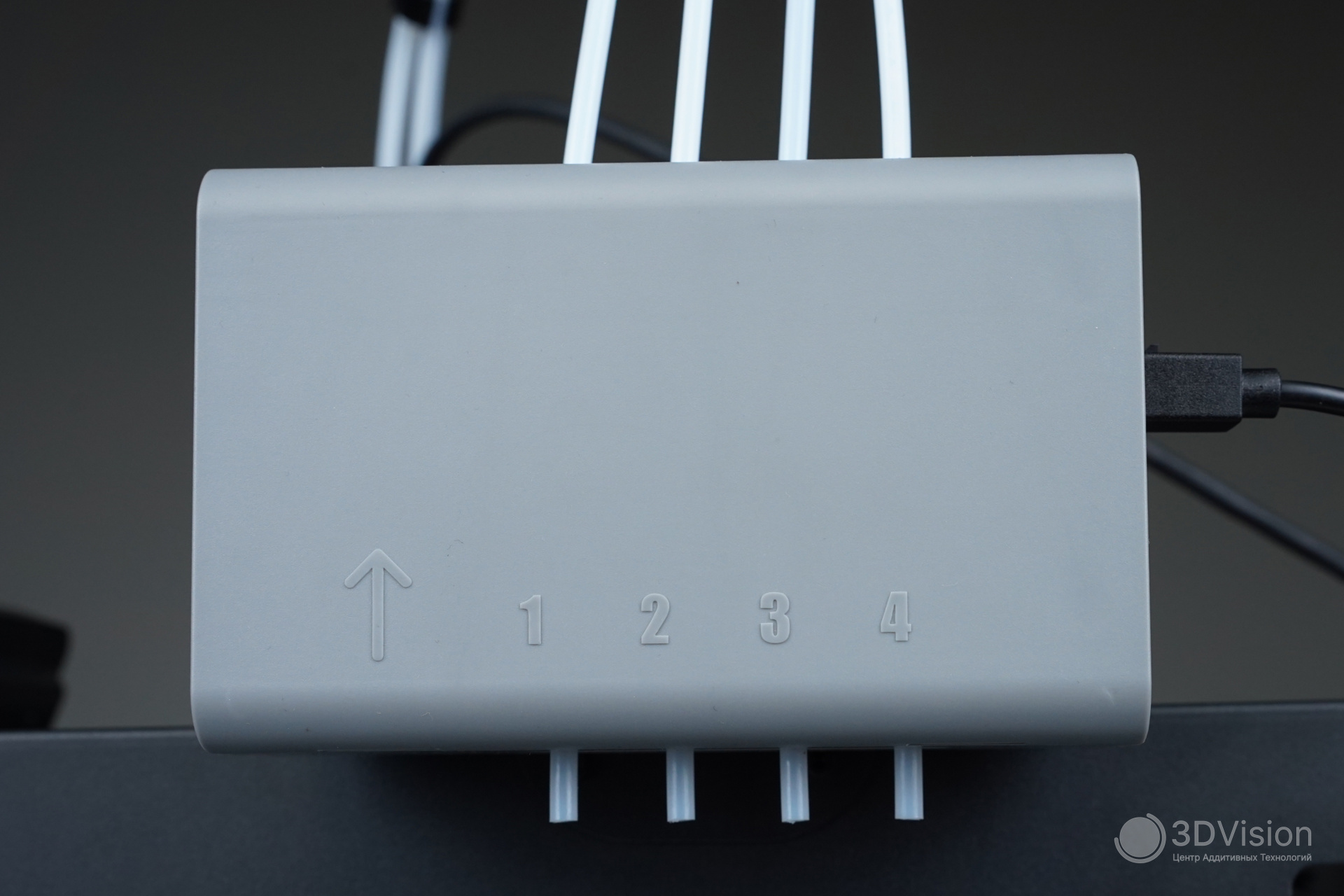

IFS, то есть блок смены прутка, располагается на правой стороне принтера. Представляет из себя небольшую коробочку с выходящими из неё тефлоновыми трубками.

IFS

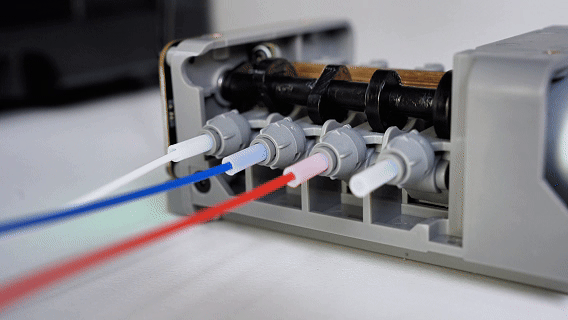

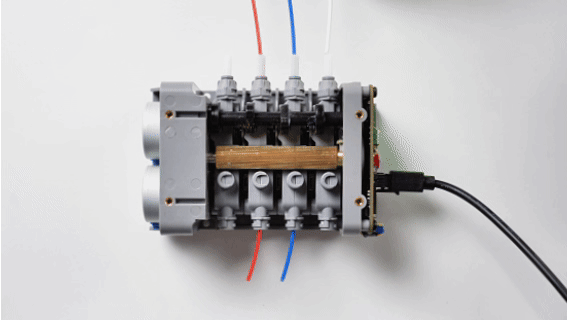

Внутри расположено два шаговых двигателя, четыре канала подачи, одна общая подающая шестерня и плата управления.

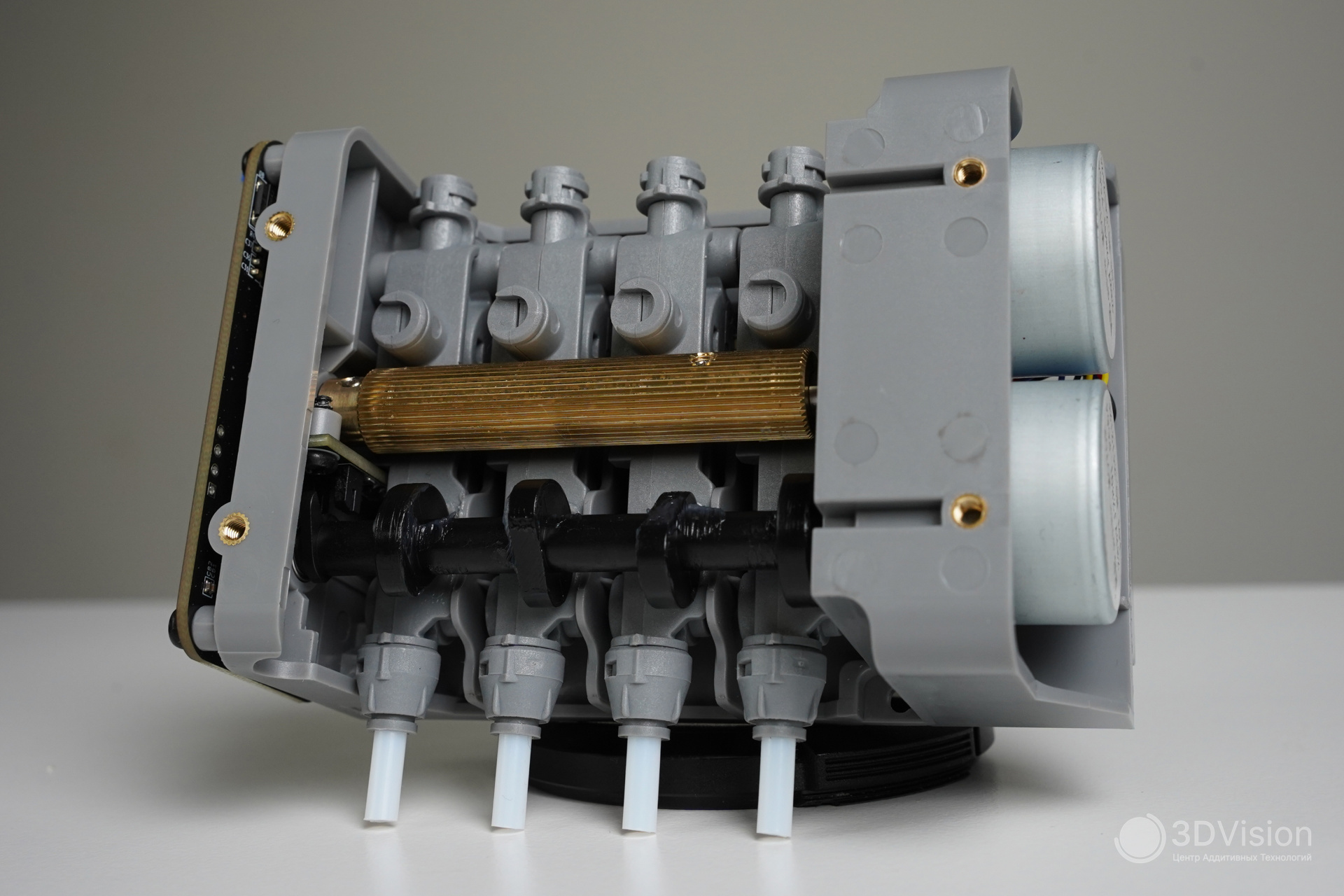

IFS без крышки корпуса

Как работает IFS:

- Каналы подачи подпружинены. Одиз из шаговиков вращает коленвал, меняя положение каналов подачи, и прижимая один из них к подающей шестерне.

- Когда нужный канал прижат к шестерне, включается второй шаговик, пруток подаётся в принтер.

Когда нужно сменить пруток во время печати, принтер отрезает филамент ножом, расположенным в голове.

Отрезание прутка

Затем IFS вытягивает ненужный пруток, с помощью коленвала меняет канал подачи, и загружает нужный пластик. После этого производится очистка сопла путём экструдирования нового материала.  Таким образом остатки старого филамента не смешиваются с новым. Мусор в виде комочков пластика удаляется через отверстие в задней стенке.

Время смены прутка зависит от объёма очистки сопла, который задаётся в слайсере. В среднем оно составляет 1 минуту 25 секунд, и это не рекорд скорости. Но нужно помнить, что AD5X — это один из самых бюджетных принтеров с возможностью многоматериальной печати.

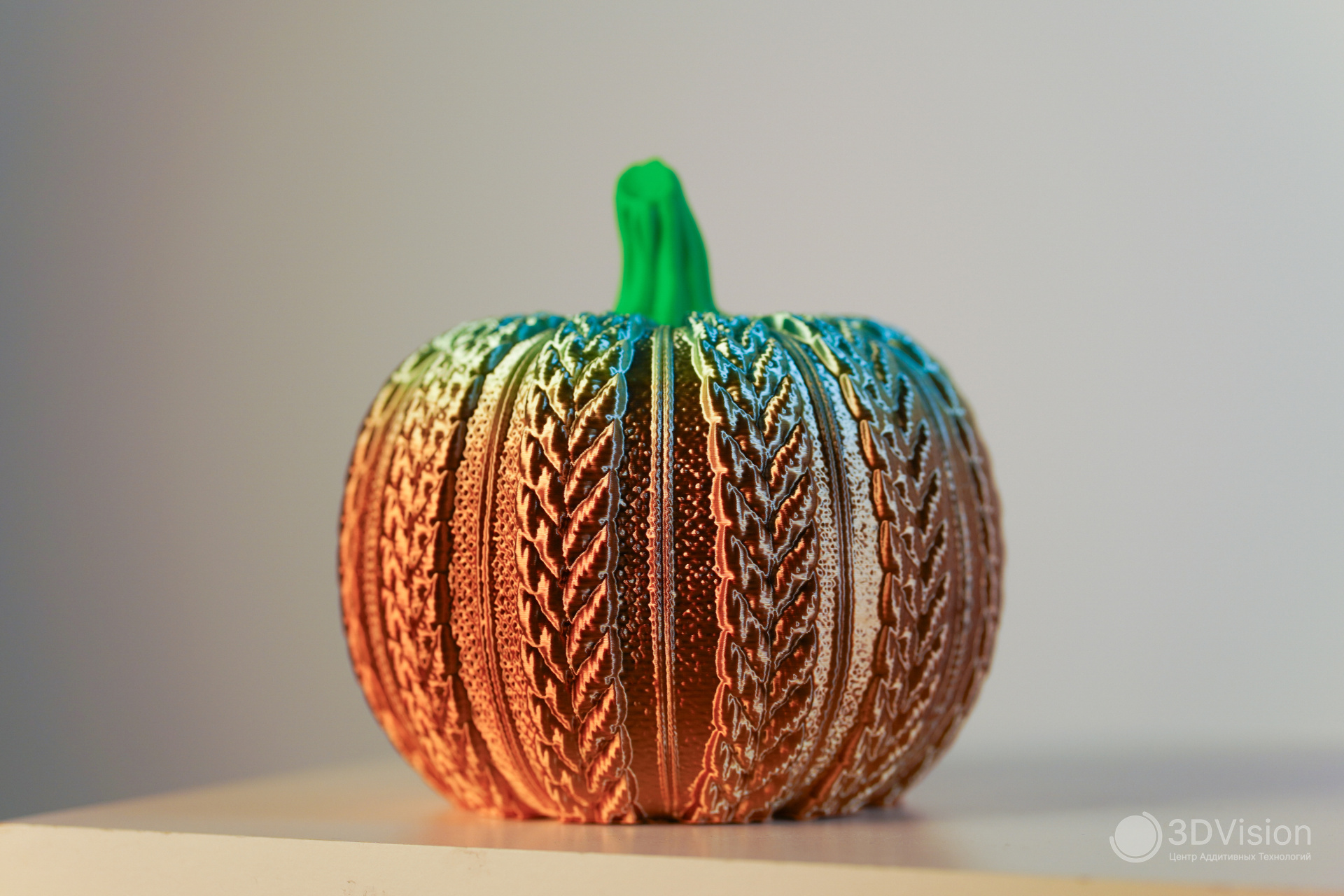

С технической частью разобрались, теперь к печати. Первым объектом стала двухцветная вязаная тыква, как символ пришедшей осени.

С ней принтер справился замечательно.

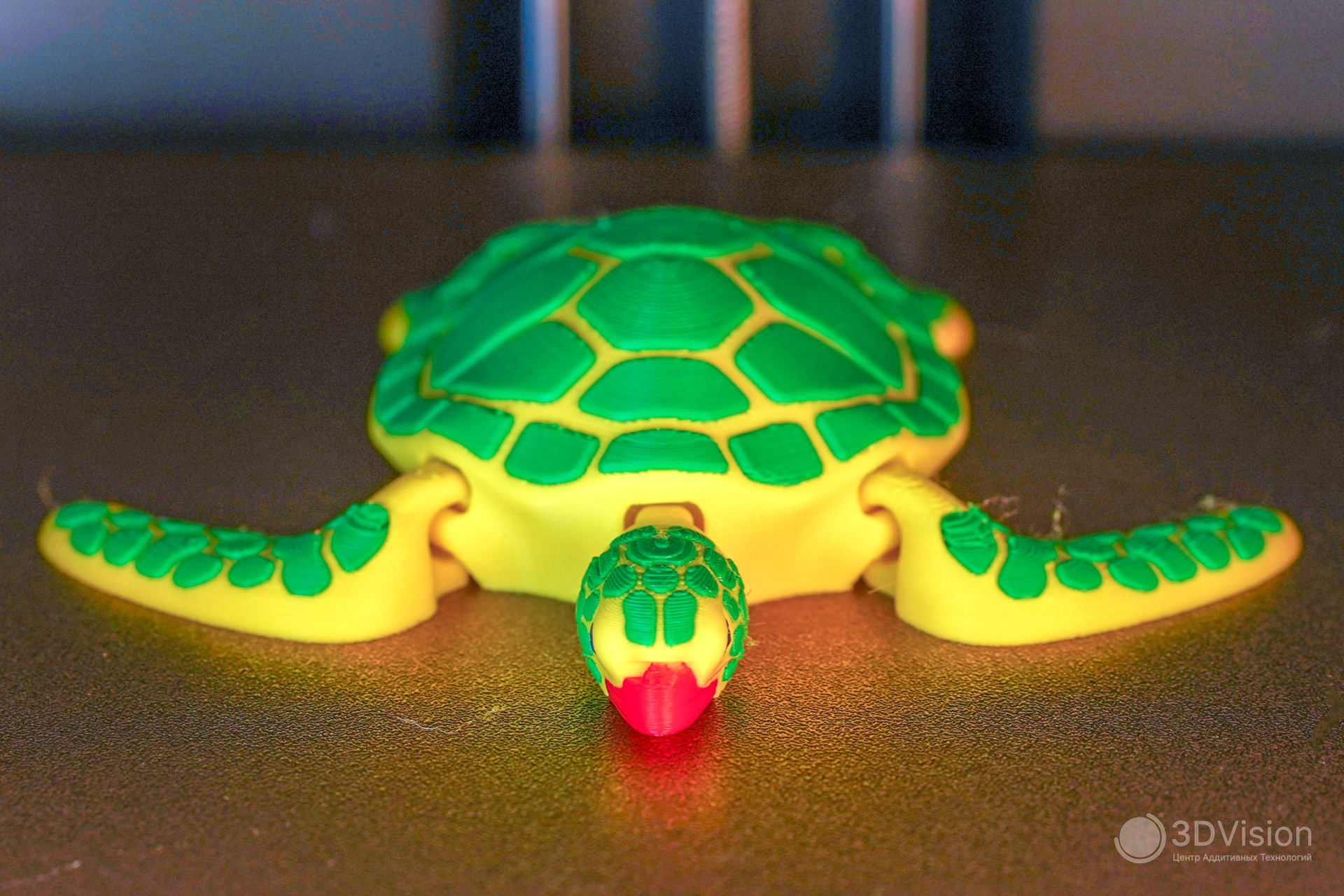

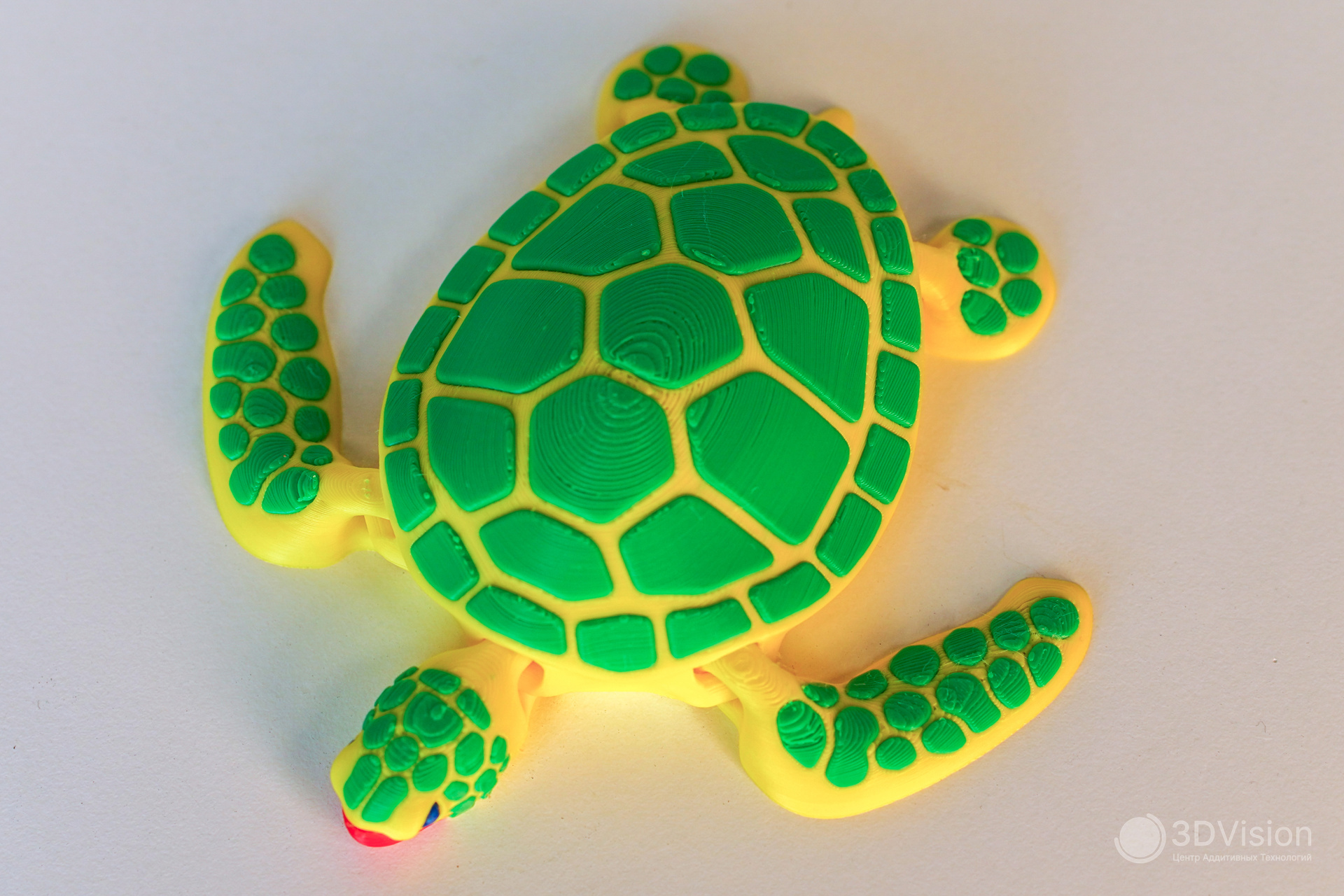

Далее, напечатали четырёхцветную черепашку:

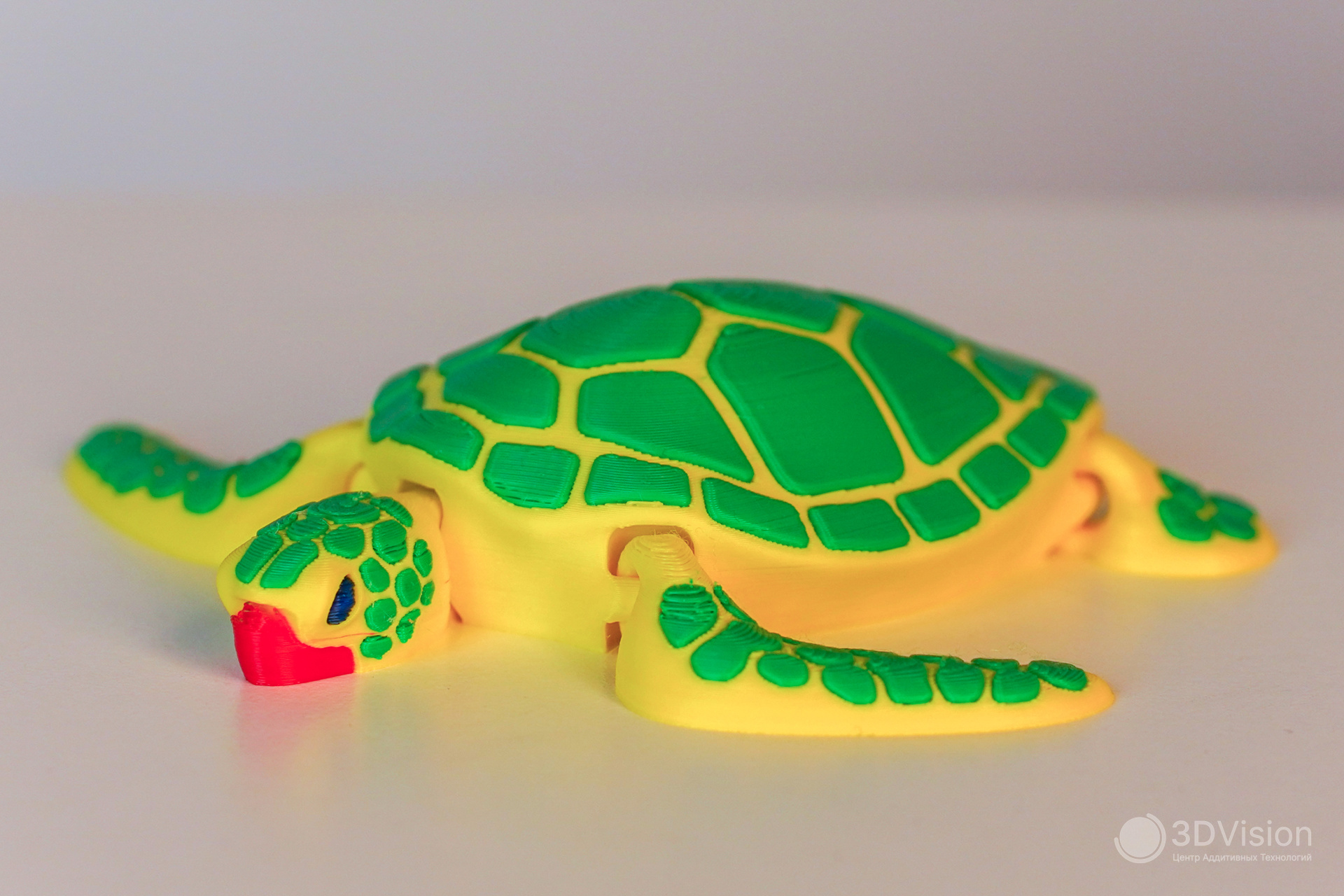

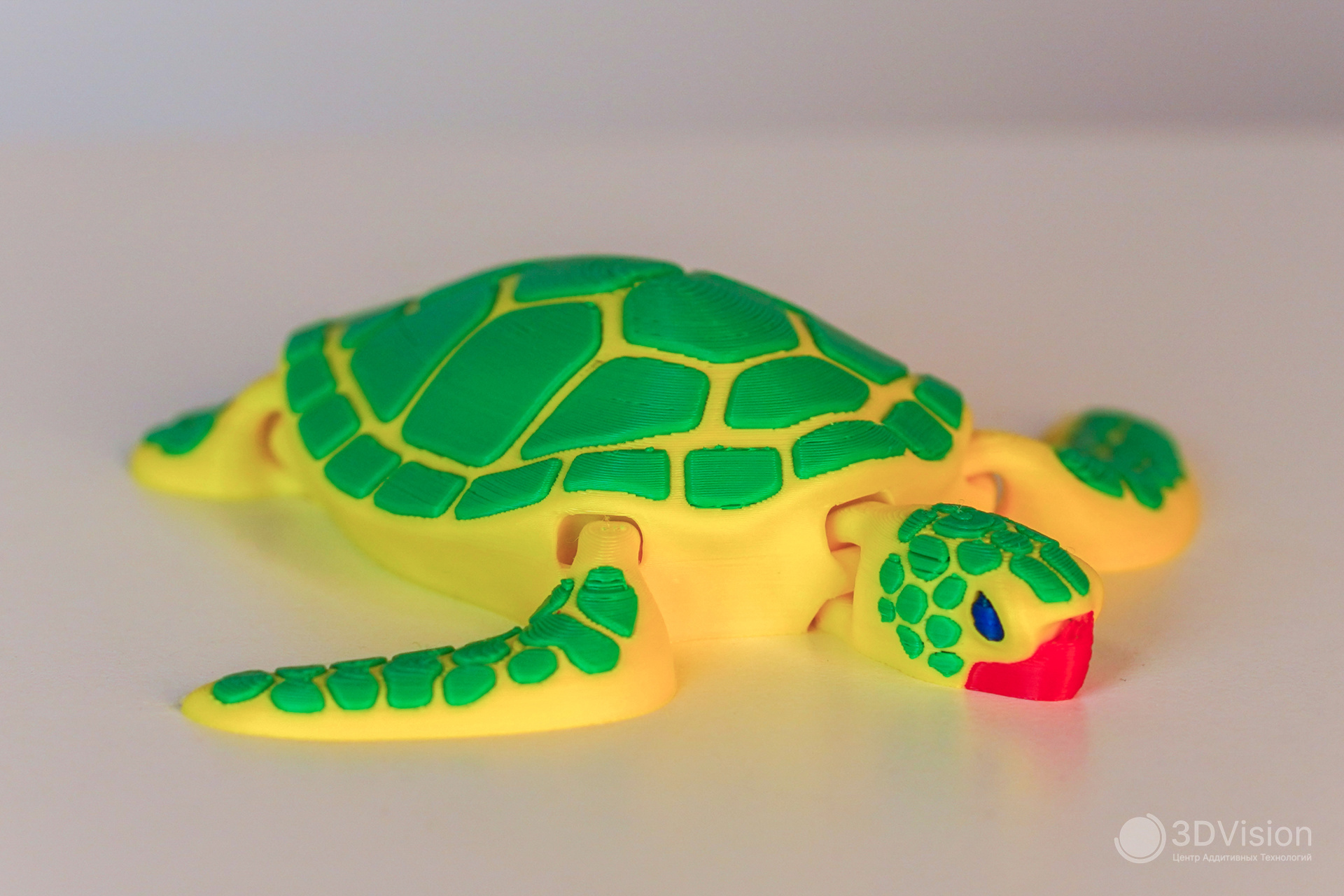

Черепаха получилась отличная.

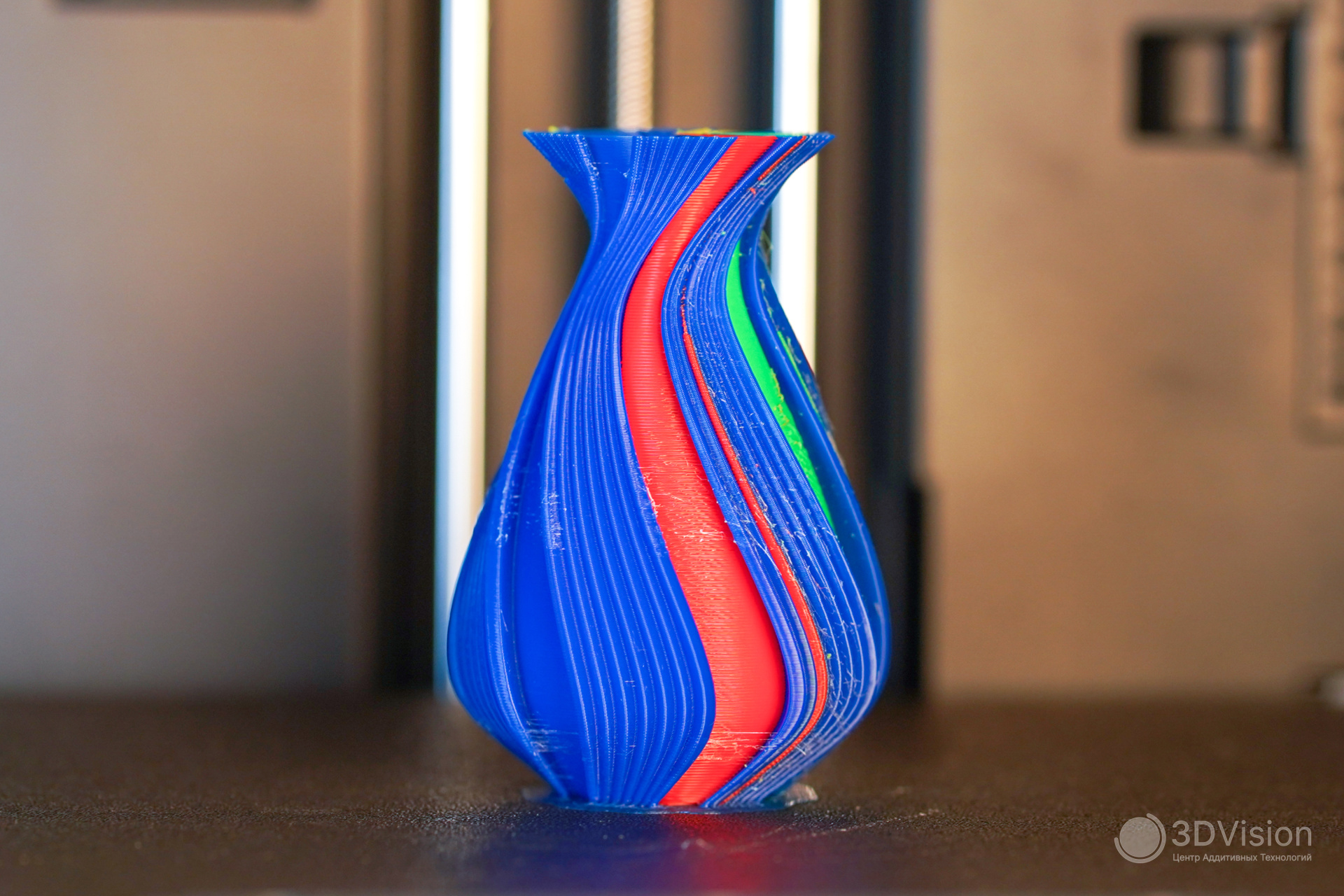

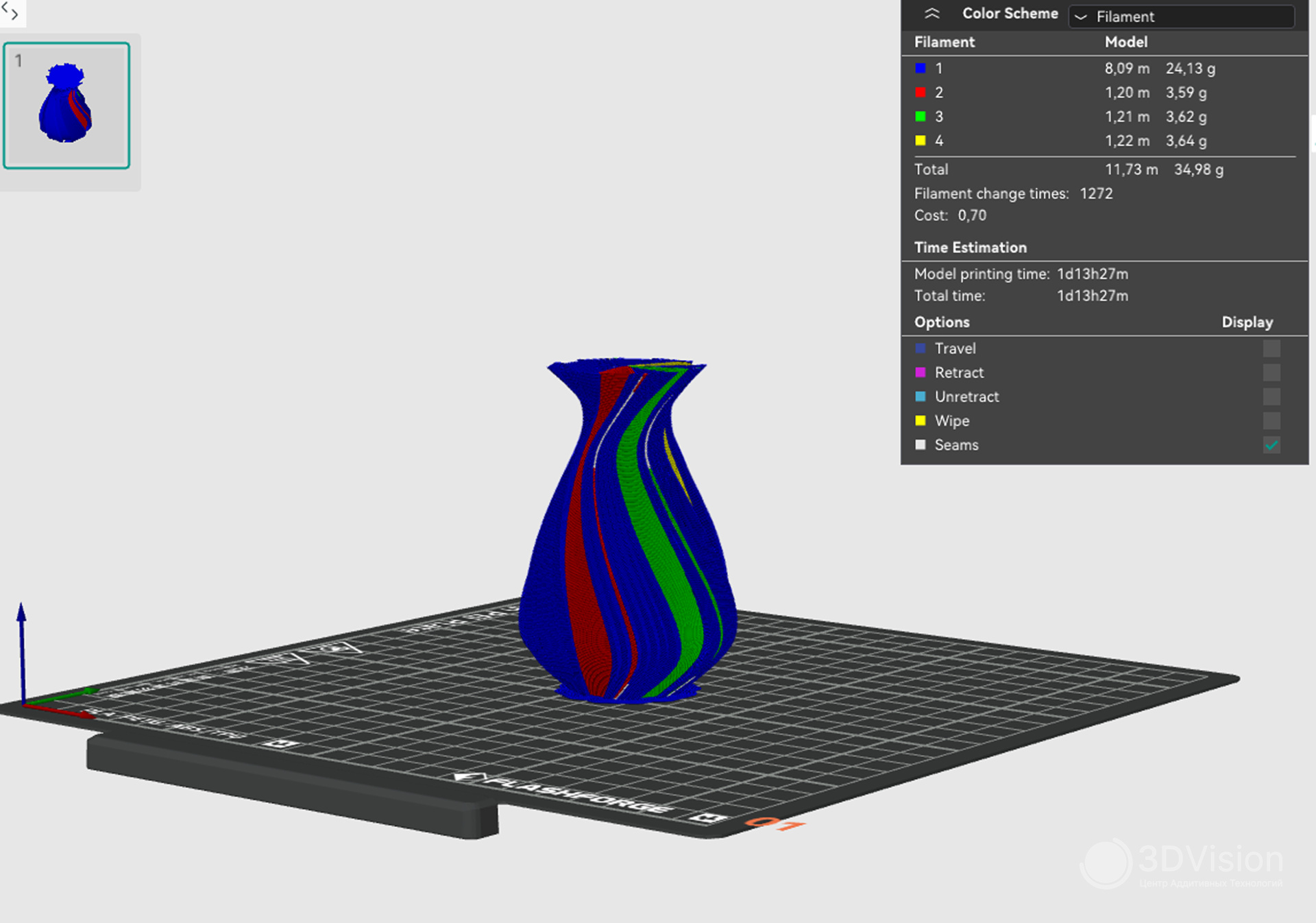

Затем в качестве стресс-теста запустили печать небольшой вазы, 85мм в высоту. На каждом из 425 слоёв печать происходила четырьмя цветами. Общее количество смен прутка = 1272 раза.

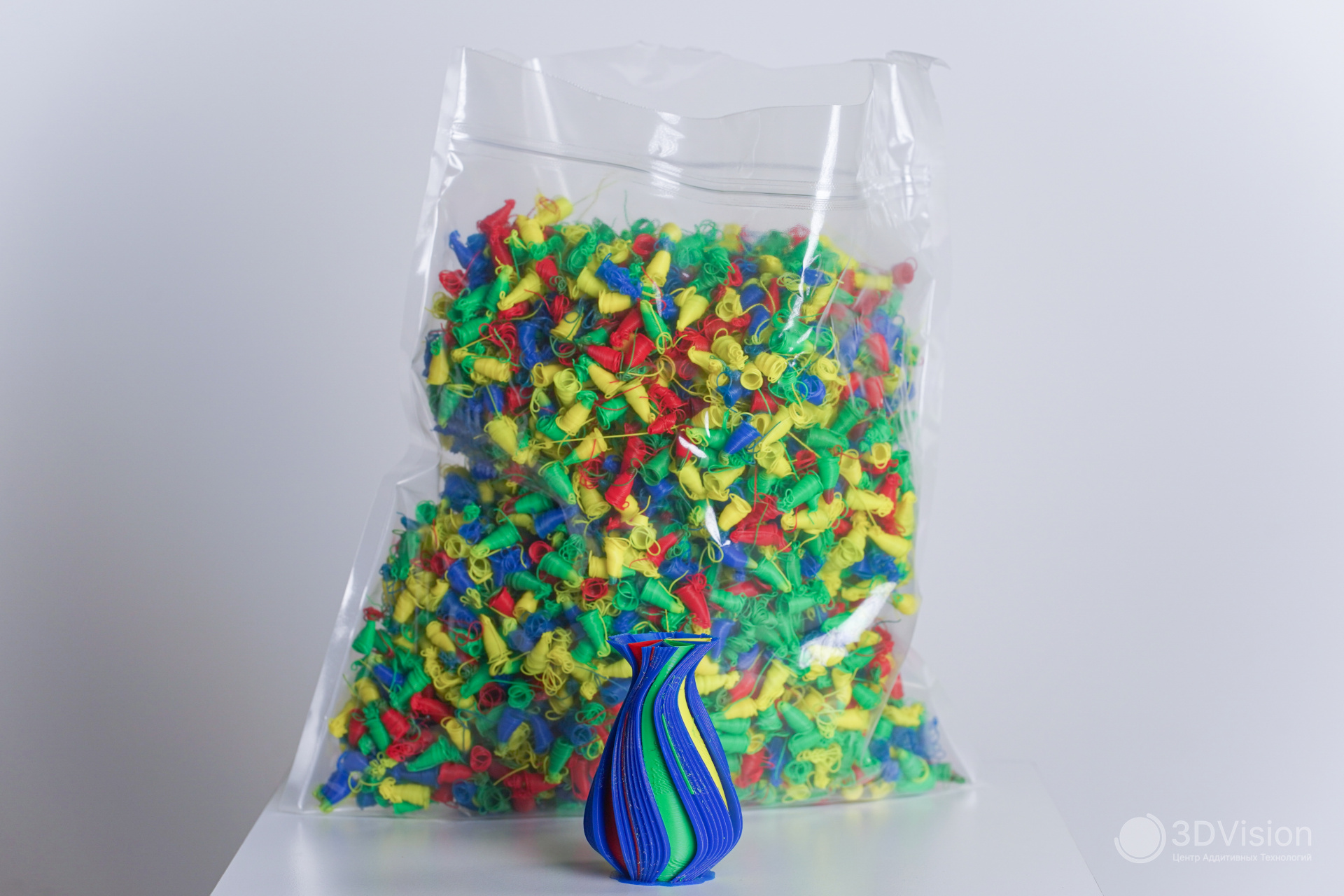

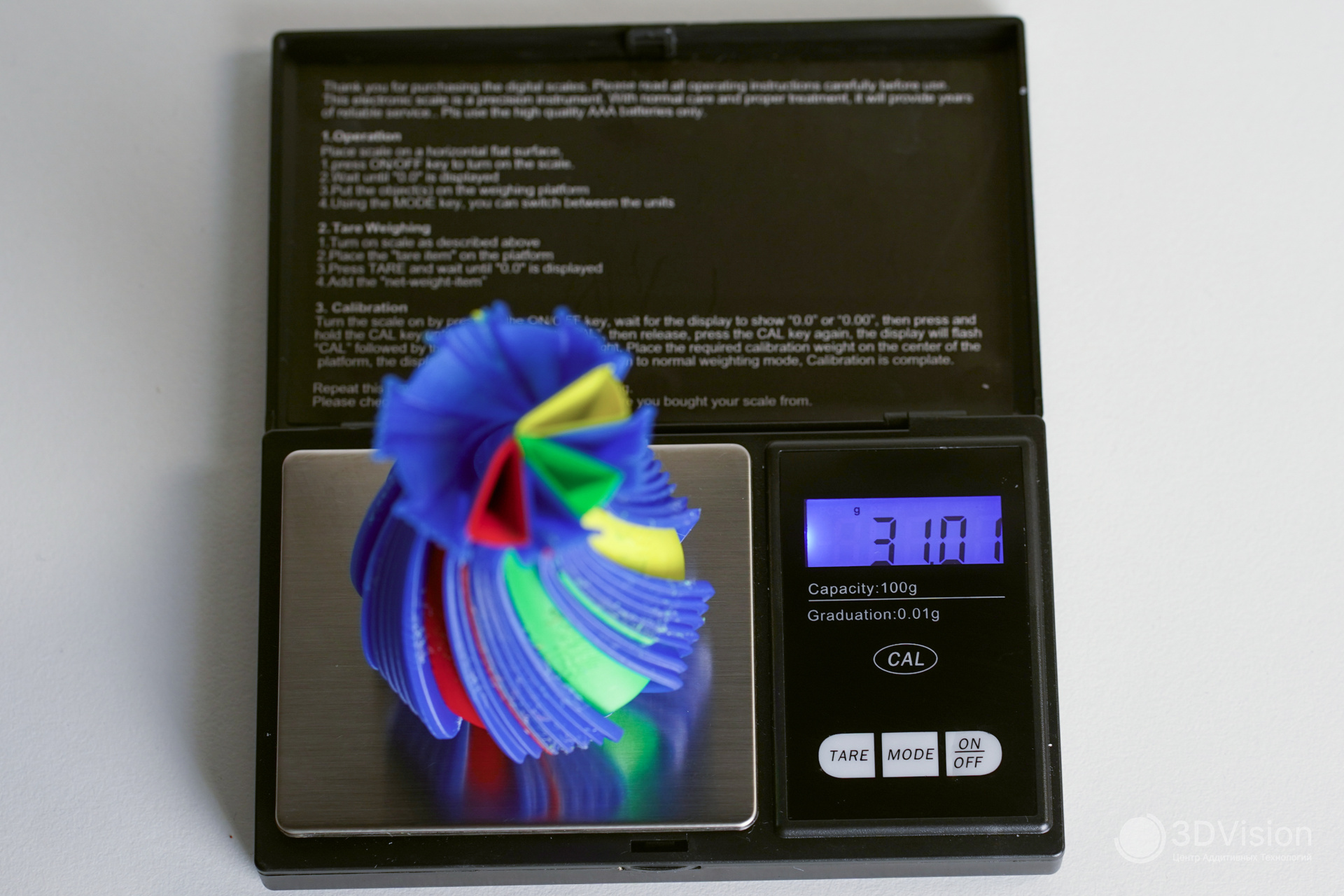

Печать продолжалась 33,5 часа и прошла успешно. В итоге получаем вазочку массой 31 грамм и мешок отходов от частых смен прутка:

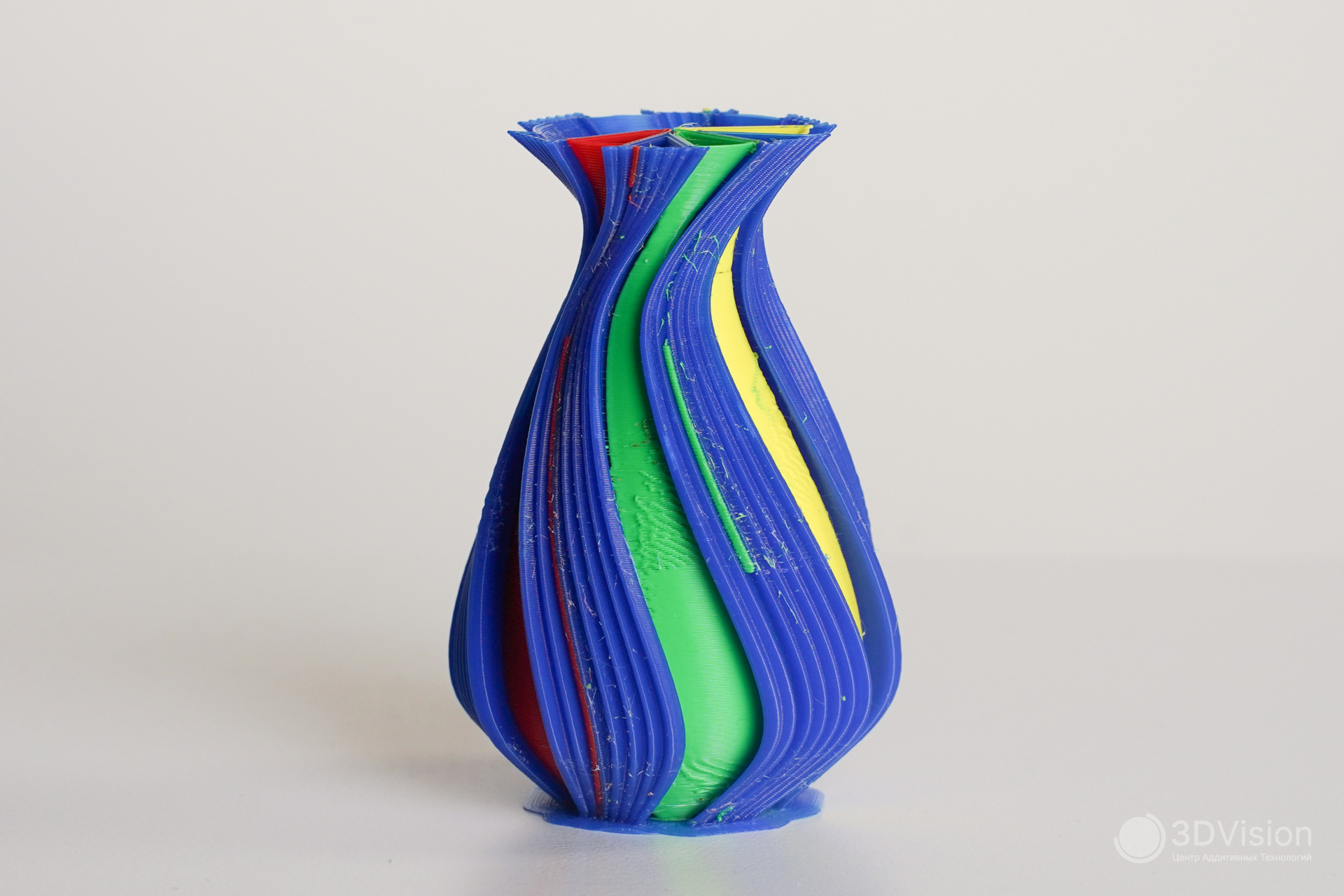

На одинаковой высоте в жёлтой и зелёной полосах присутствуют одинаковые дефекты:

За исключением «паутины», красная полоса получилась без дефектов.

В общем, многоцветная печать не лишена главного недостатка — большого перерасхода материала и времени. В остальном принтер справляется.

Печать TPU

Производитель в технических характеристиках принтера заявляет, что AD5X «кушает» эластомеры с твёрдостью 64D по Шору. У нас в наличии был REC EasyFlex твёрдостью 95A.

На удивление, пластик, заправленный через IFS, печатался прекрасно. Не нужно было танцевать с бубном и заправлять пруток в обход тефлоновой трубки. С первой попытки у нас получилась такая миска:

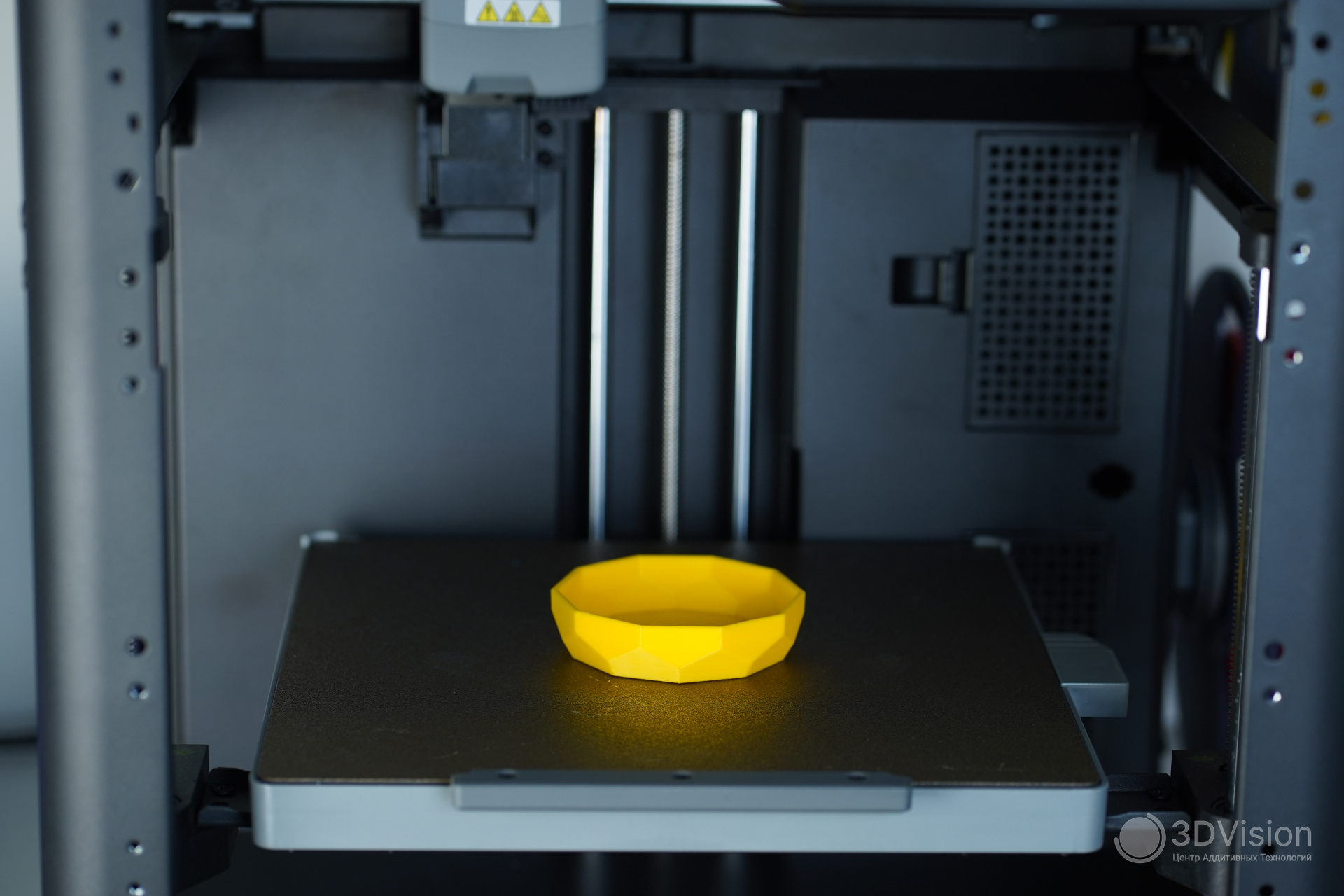

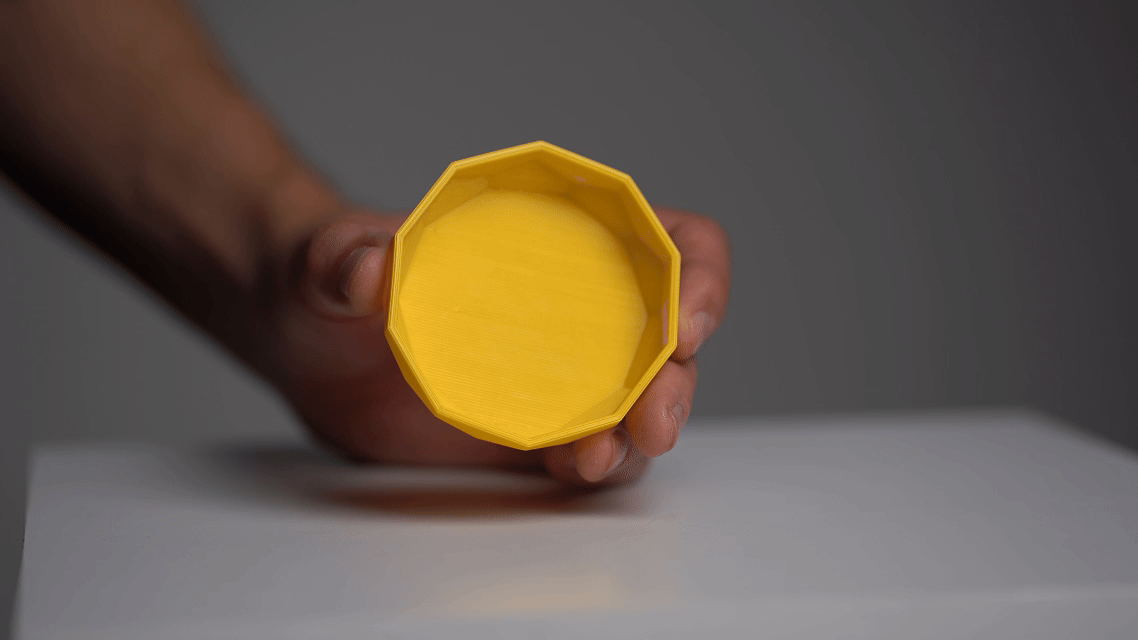

После этого поставили на печать подставку для карандашей:

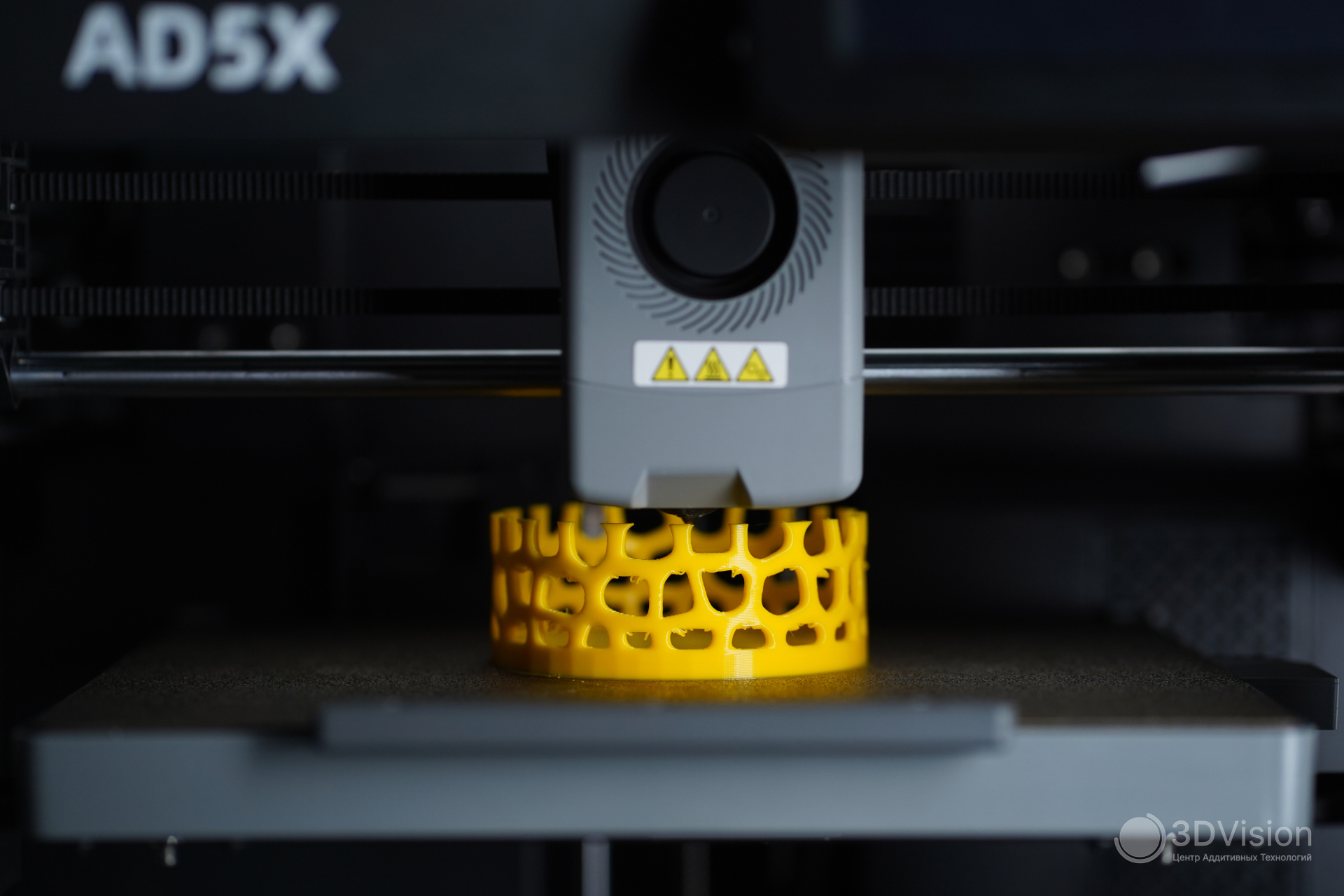

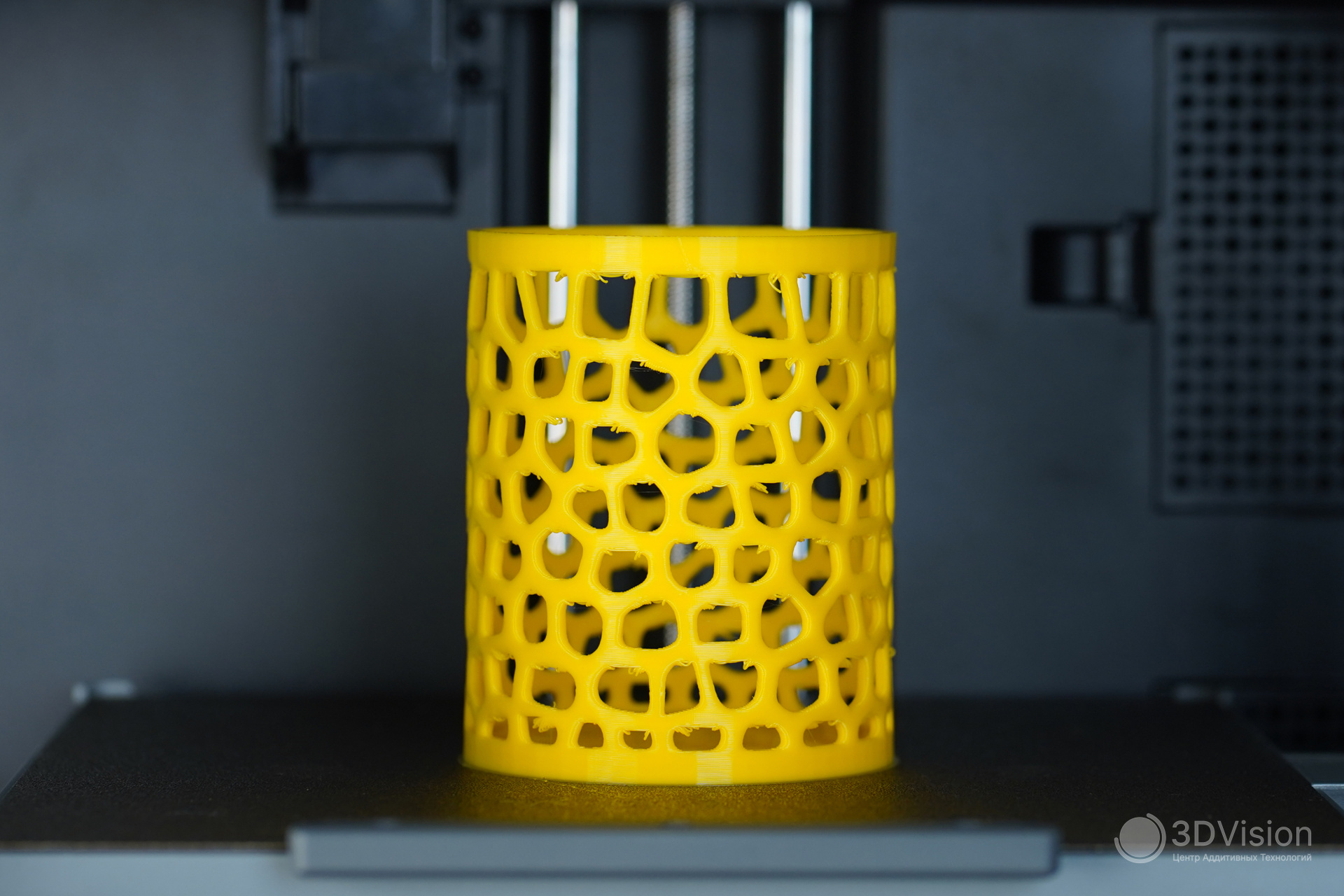

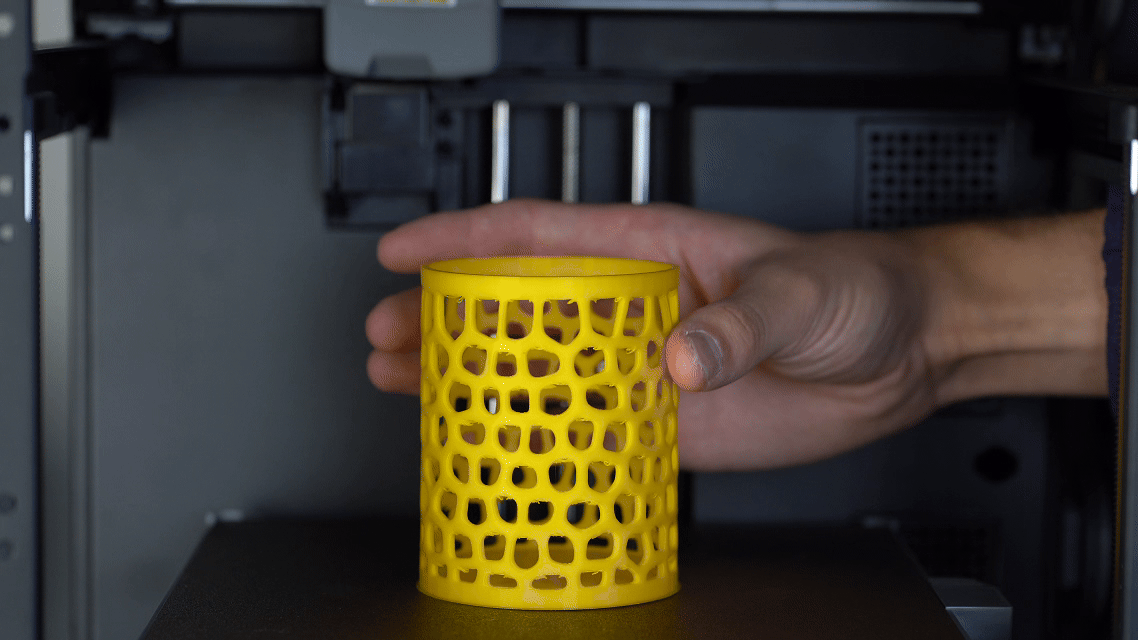

Она также напечаталась без проблем. Делаем вывод: эластомеры с твёрдостью 95А и выше AD5X печатает также, как и твёрдые пластики.

Настройки печати:

Заключение

FlashForge AD5X  — бюджетное решение для тех, кому важна многоцветная печать и работа с гибкими материалами. Несмотря на некоторые недостатки, принтер демонстрирует хорошее качество печати и надёжность в работе. На него можно установить модификации от производителя, в том числе сделать его закрытым, тем самым расширив возможности печати.

Преимущества AD5X:

• Бюджетный принтер

• с возможностью печати четырьмя цветами

• простым обслуживание хотенда

• возможностью установки модификаций

• надёжной работой

• и возможностью легко печатать эластомерами.

Недостатки:

• Длительная смена филамента (около 1 минуты 25 секунд)

• Проблемы с точностью без калибровки (до 0,42 мм)

• Повышенный расход материала при многоцветной печати

• Рябь на небольших скоростях (60-100 мм/с)

• Неотзывчивый экран вкупе с мелкими элементами интерфейса.

AD5X отлично подойдет и новичкам, и тем, кто хочет обзавестись принтером с модной возможностью многоцветной печати.

Мы являемся официальным дистрибьютором продукции Flashforge в России и поможем разобраться в любых вопросах по модельной линейке производителя.

Подписывайтесь на наши новости, чтобы не пропустить больше обзоров на 3D-оборудование!
