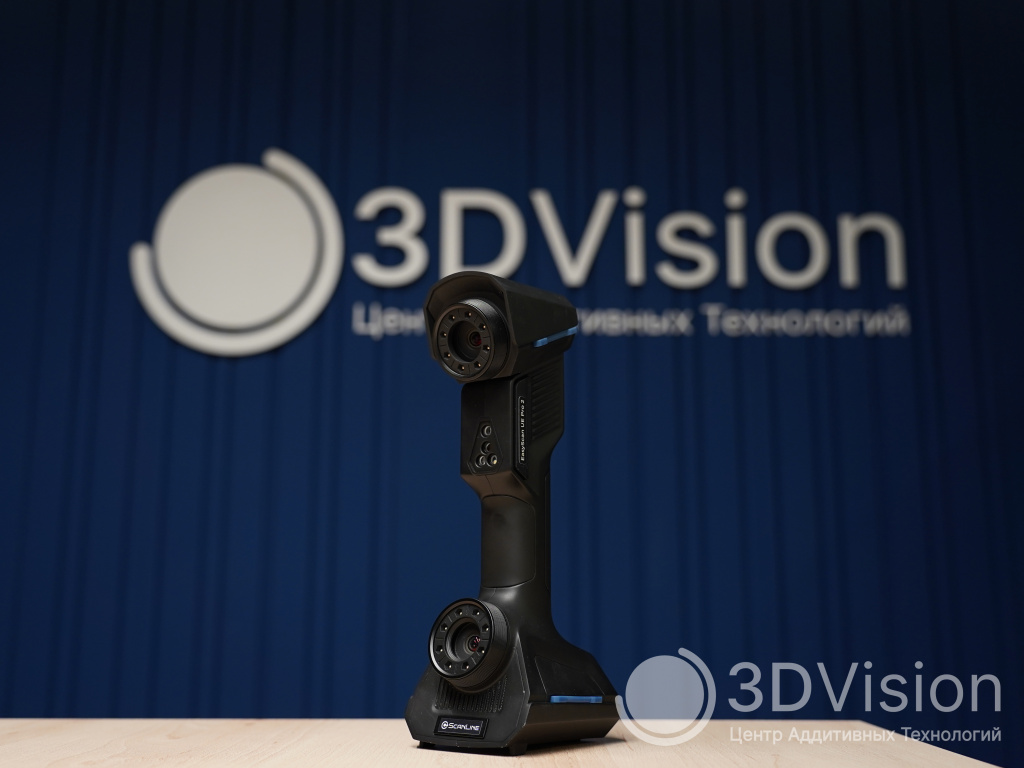

Обзор на 3D-сканер ScanLine EasyScan UE PRO 2

Распаковка

При получении 3D-сканера первое, на что обращаешь внимание, – это размер упаковки. Она гораздо больше, чем у других ручных сканеров ScanLine. Причина состоит в том, что, как правило, в коробке находится только транспортировочный кейс с 3D-сканером. В случае UE PRO2 комплект также включает WI-FI роутер и, по запросу, портативный аккумулятор. Это дополнительное оборудование требуется для работы в беспроводном режиме.

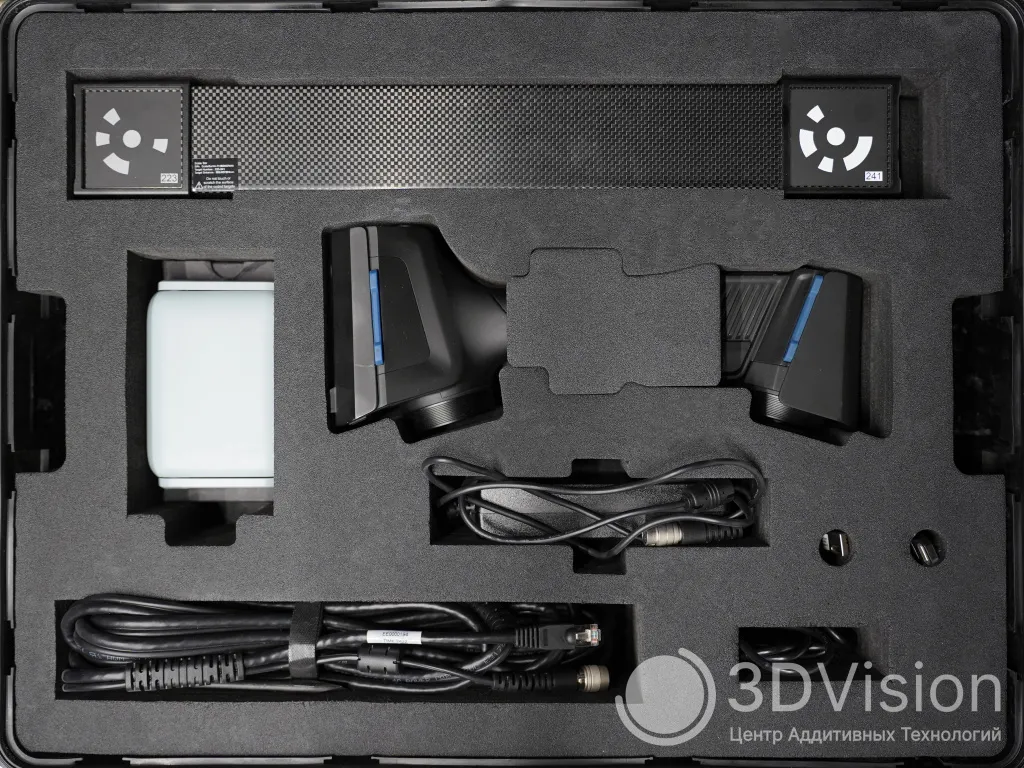

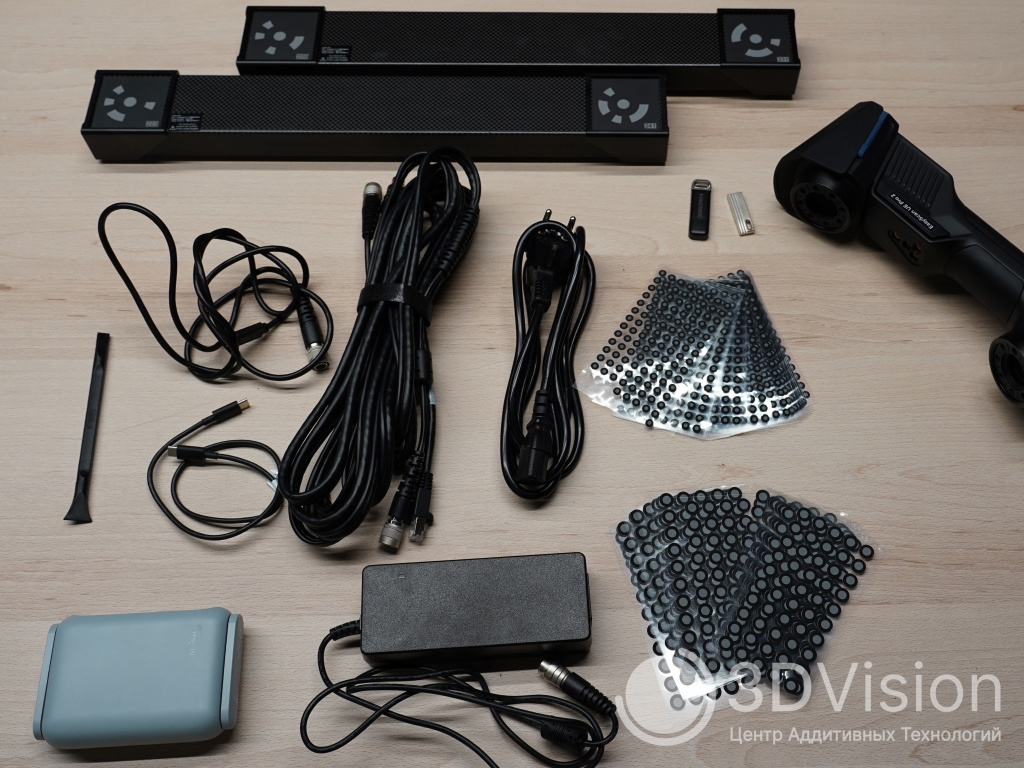

Рассмотрим, что входит в полный комплект:

• Жесткий транспортировочный кейс;

• 3D-сканер EasyScan UE PRO2;

• Маркеры двух размеров (3 и 6 мм);

• Калибровочная панель;

• 2 Магнитные фотограмметрические масштабные линейки;

• Программное обеспечение для сканирования (бессрочная лицензия, без абонентской платы);

• USB-накопитель, содержащий ПО и файлы с настройками масштабных линеек;

• Ключ безопасности 3D-сканера;

• Кабель питания 3D-сканера;

• Кабель для подключения к портативному аккумулятору;

• WI-FI роутер, кабель питания, провод для подключения к ПК.

Особенности

Скорость сканирования

Модель демонстрирует выдающуюся производительность, достигая скорости сканирования до 3 460 000 точек в секунду. Благодаря этому она входит в число самых быстрых сканеров в линейке оборудования ScanLine, обеспечивая максимальную эффективность при работе с большими объемами данных.

Высокая частота кадров (до 180 в секунду) гарантирует плавное и детализированное сканирование без потери информации. Такие показатели особенно важны при работе в условиях ограниченного времени, позволяя оператору быстро получать точные данные.

Таким образом, процесс сканирования занимает минимум времени, снижая трудозатраты оператора и повышая общую производительность. Это делает модель идеальным решением для промышленных задач, где важны скорость и точность.

Встроенные модули

Режимы лазерных линий

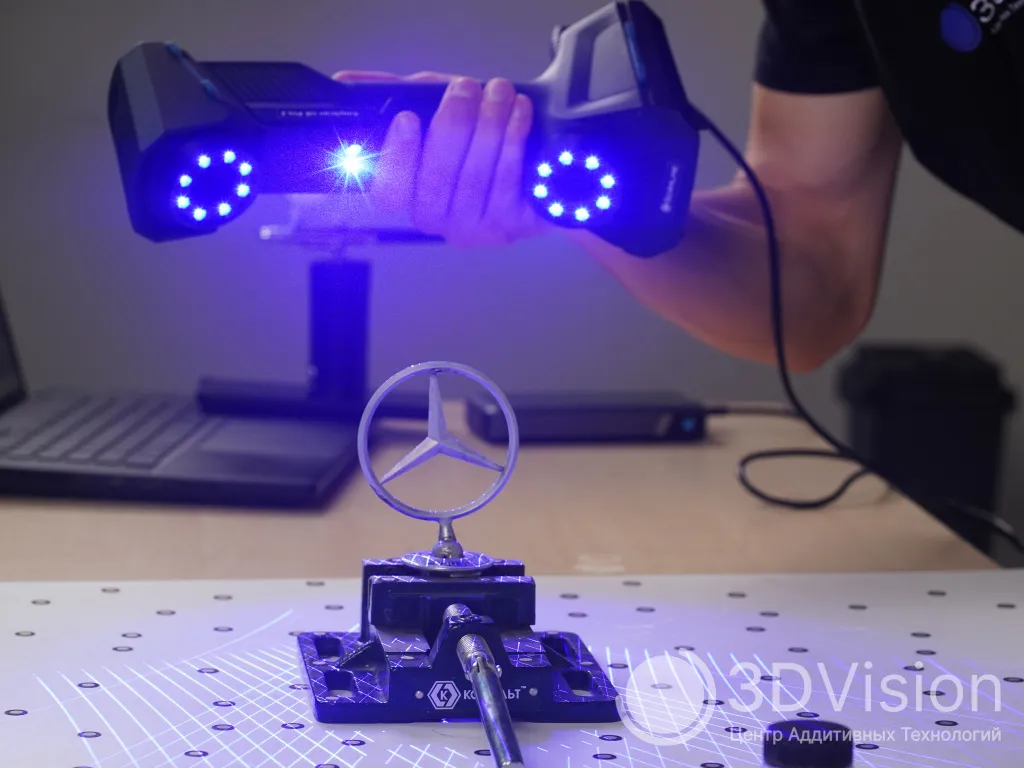

Устройство сочетает высокую точность и исключительную гибкость. Быстрое и плавное сканирование обеспечивается 50 лазерными линиями, что в два раза больше, чем у предшествующей модели UE PRO.

• Высокоскоростное сканирование: 50 лазерных линий;

• Детальное сканирование: 7 параллельных лазерных линий;

• Сканирование глубоких отверстий и поднутрений: 1 лазерная линия.

Фотограмметрия

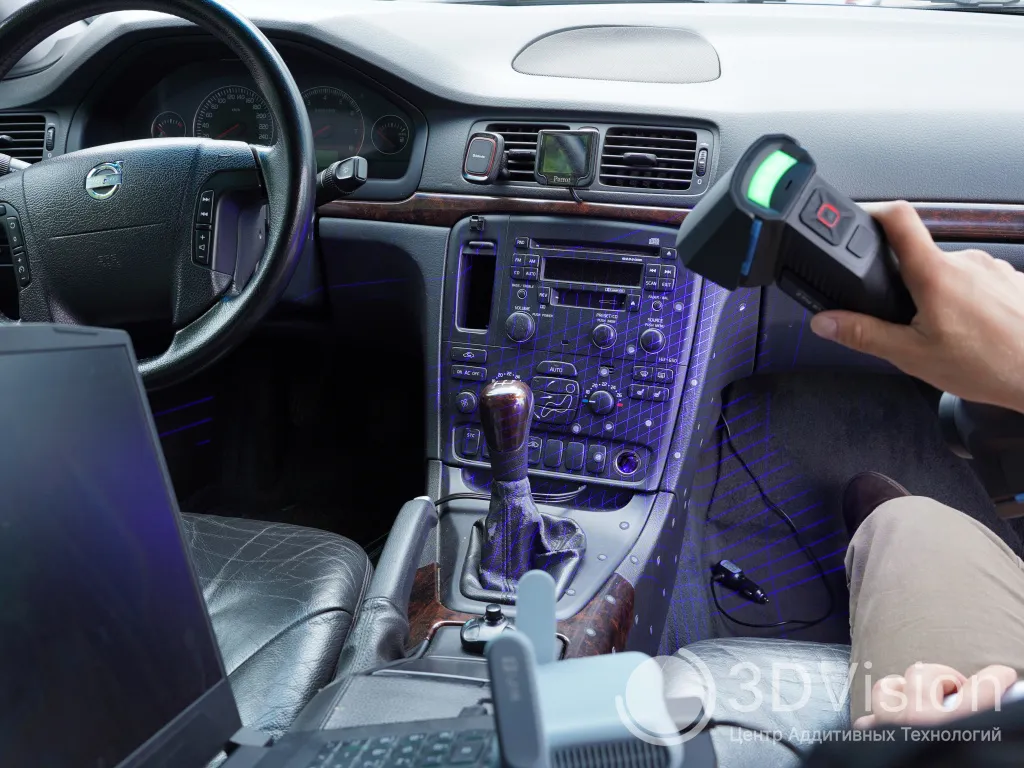

Беспроводной режим

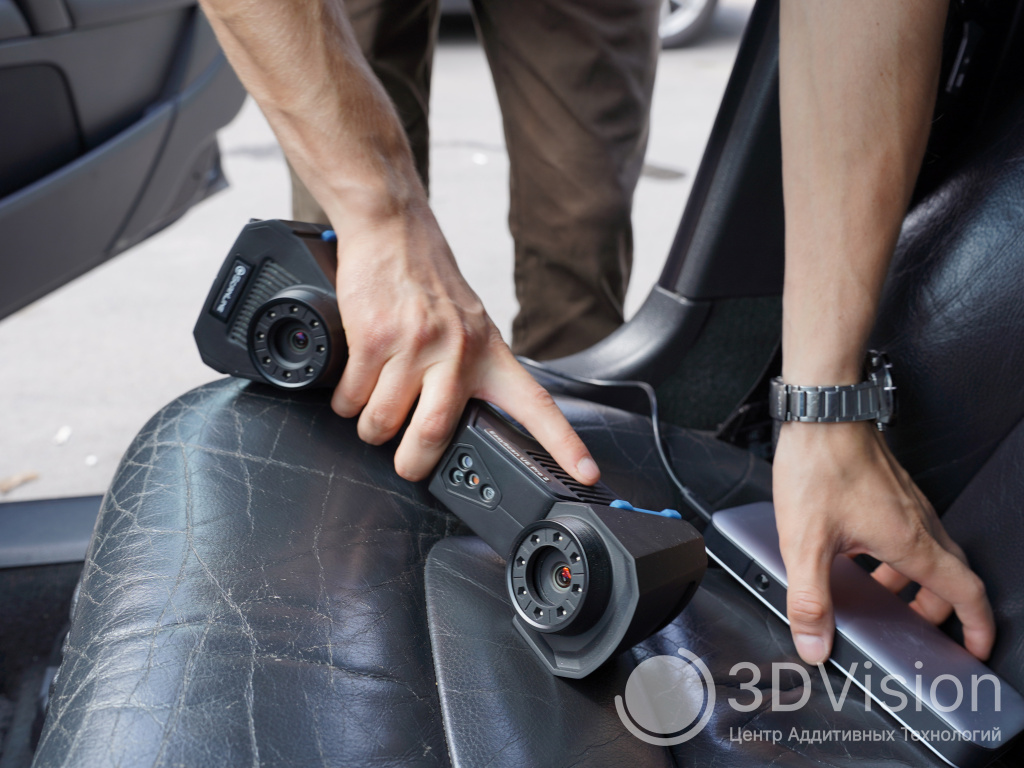

С UE PRO2 появляется возможность работать как в проводном, так и беспроводном режиме. Для второго необходим мощный внешний аккумулятор, который не идет в официальном комплекте поставки. Такое решение обусловлено запретом на авиаперевозку аккумуляторов.

Тем не менее своим клиентам мы предлагаем дополнить комплект, если доставка осуществляется наземным способом или же при самовывозе. В других случаях мы предоставляем рекомендацию по характеристикам устройства: емкость – 25 000 мА/ч, напряжение – 100B.

Перейдем к подключению беспроводного режима.

Оператор устанавливает подключение 3D-сканера к ноутбуку, оба устройства должны быть подсоединены к одной сети WI-FI. В комплект входит роутер, который гарантирует синхронизацию устройств в единой сети без задержек. Это особенно важно при высокоскоростном сканировании для избежания потери данных. Производителем рекомендуется подключать роутер к ноутбуку через провод, вероятно из-за более стабильной связи. Однако мы также успешно отсканировали объекты, подключив роутер беспроводным способом.

Сертифицированные и гарантированные результаты

ScanLine EasyScan UE PRO2 утвержден Федеральным агентством по техническому регулированию и метрологии как тип средства измерения и внесен в реестр под номером 95842-25. Сертификация дает возможность при необходимости проводить поверку оборудования. Таким образом, вы можете быть уверены, что заявленные параметры точности будут соблюдены.

Опыт использования

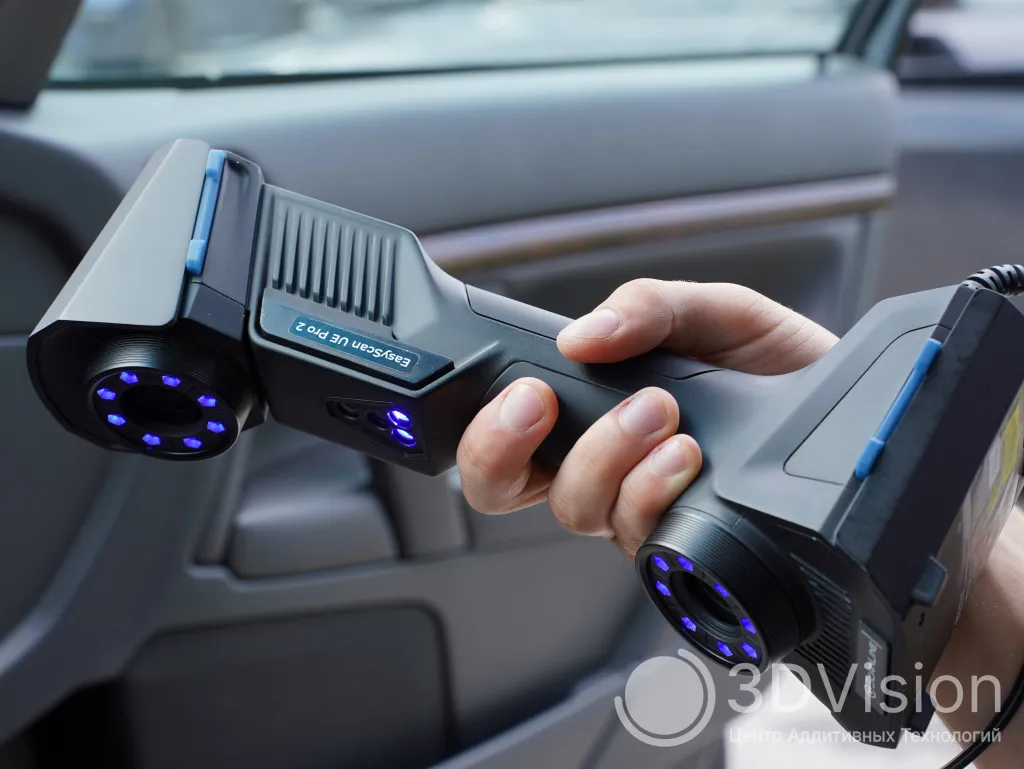

Хотим отметить эргономичность дизайна: сканер удобно держать в руке, в то время как на рукоятку прошлой версии UE PRO помещались не все пальцы, что вызывало легкий дискомфорт. Небольшой вес 950 г идеально подходит для полевых работ и сложных условий, позволяя собирать 3D-данные в любом месте.

Фара мотоцикла

Для проверки высокой точности и удобства использования беспроводного режима мы решили применить 3D-сканер в проекте изготовления переходной детали в фару кроссового мотоцикла под новую оптику.

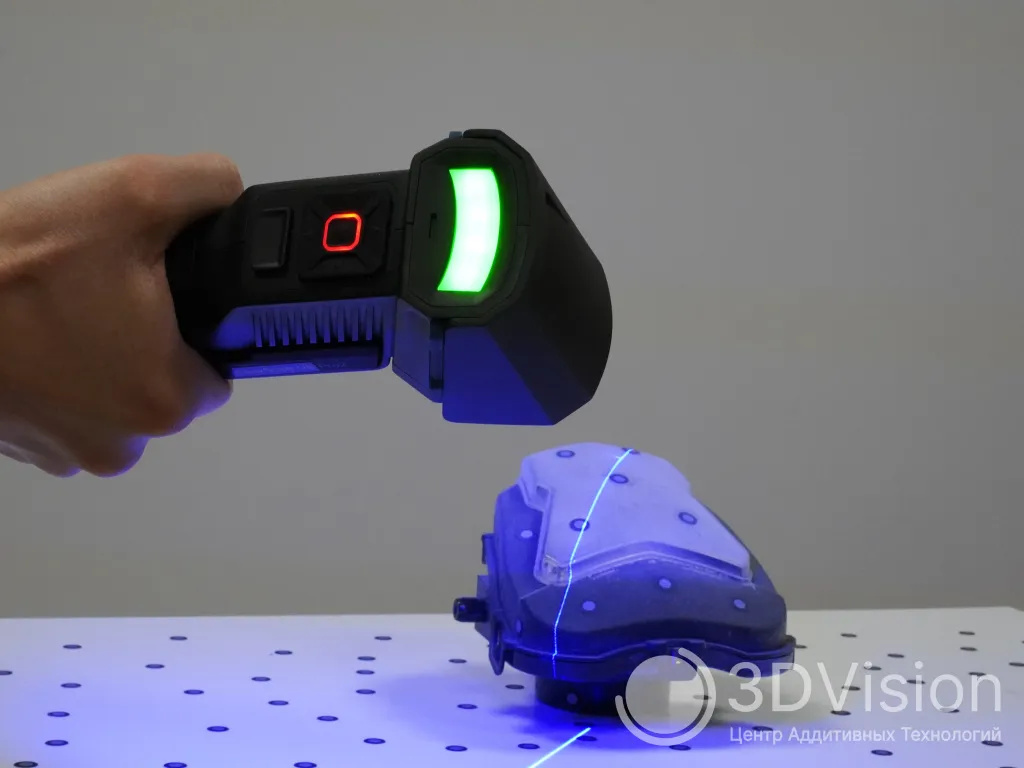

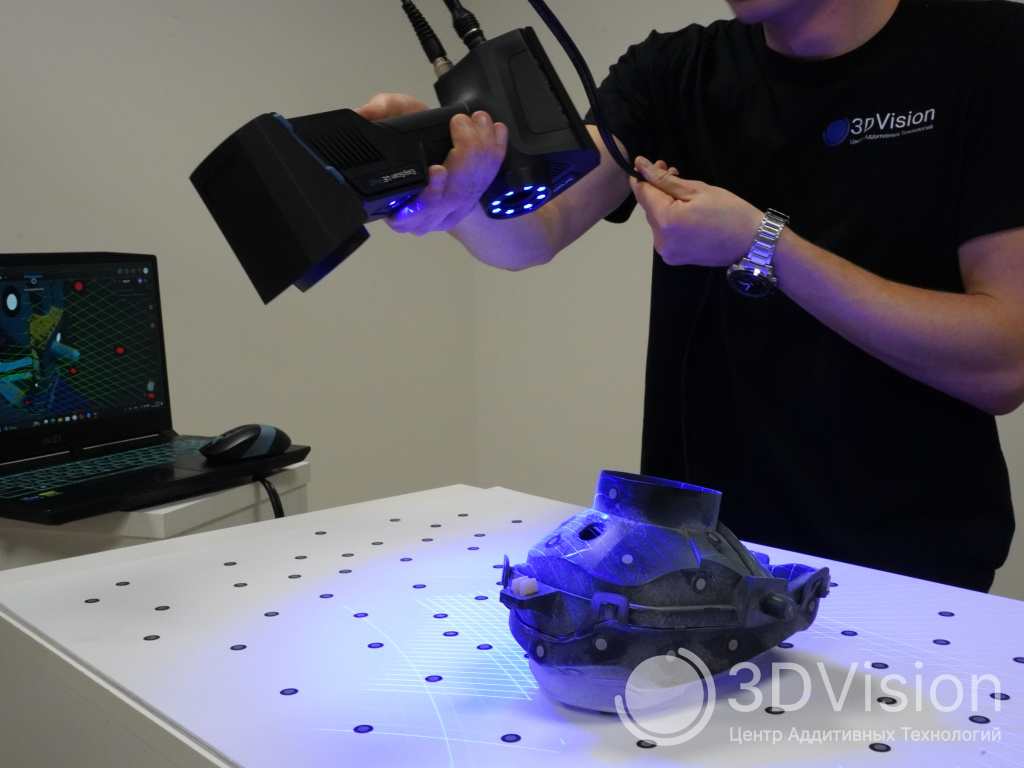

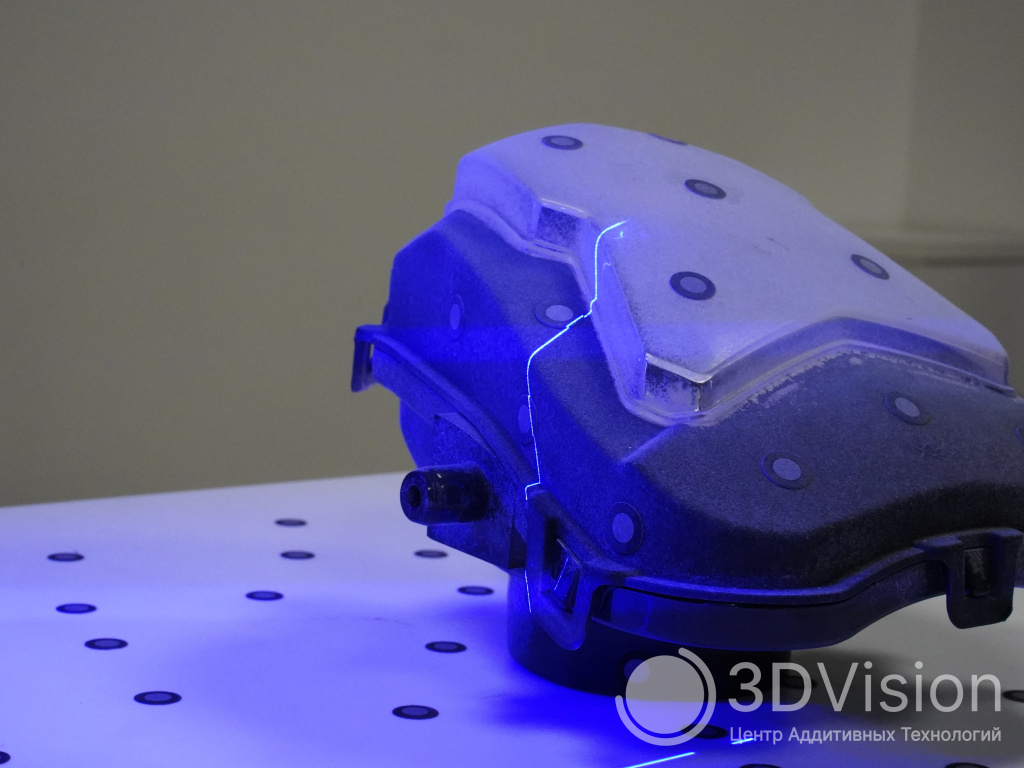

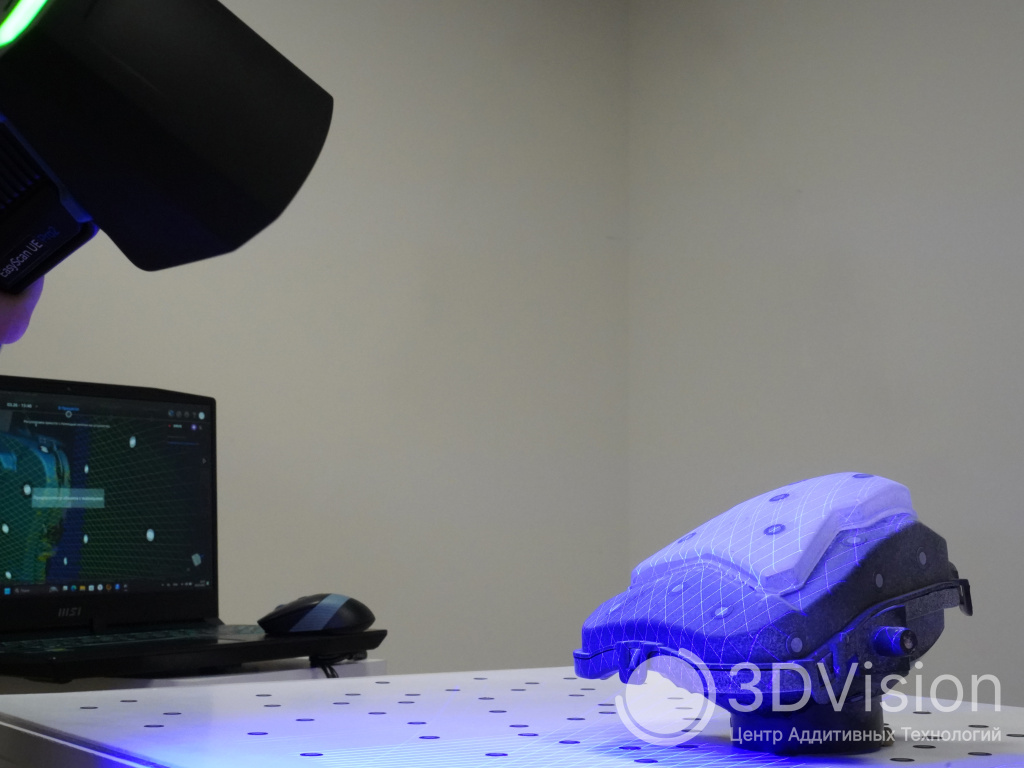

Сначала разместили маркеры на корпусе объекта, затем заматировали поверхность с помощью спрея и приступили к сканированию. UE PRO2 работает быстро, мы использовали различные режимы и смогли легко отсканировать разнообразные выемки, отверстия и впадины на детали.

Далее мы приступили к работе в ПО сканера. Обработали сетку, удалили шумы и создали STL модель для дальнейшего обратного проектирования и 3D-печати на FDM-принтере.

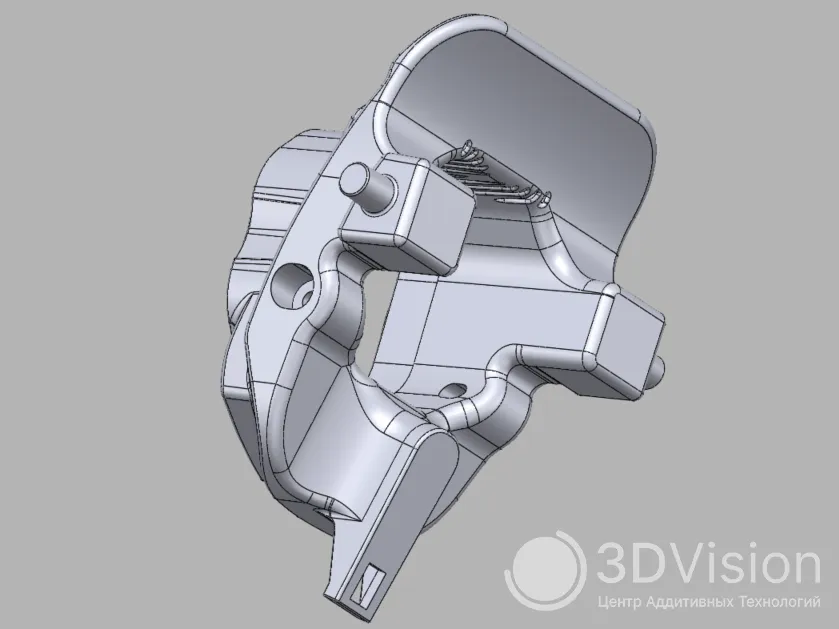

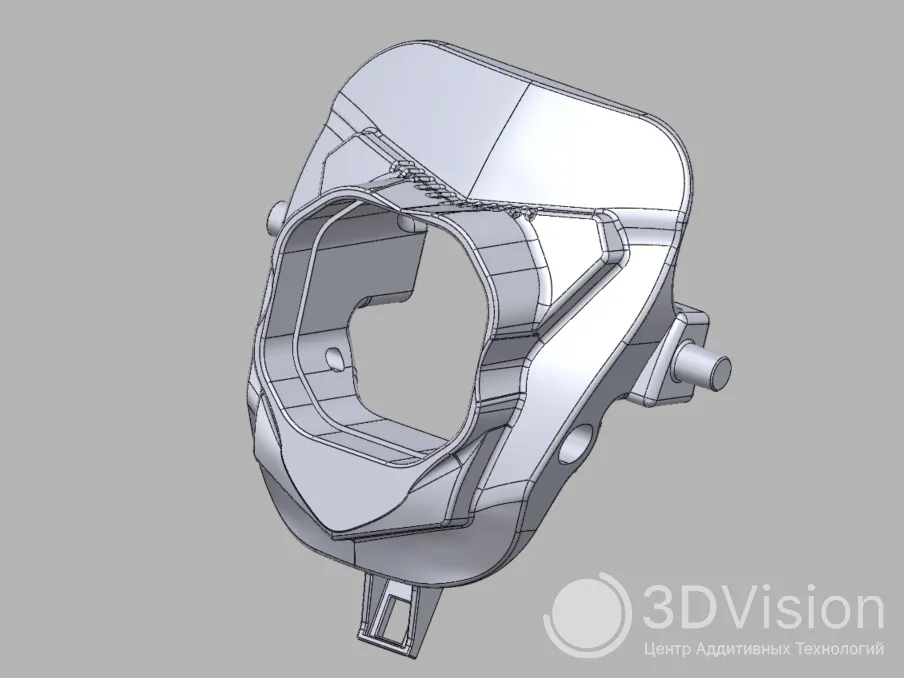

Используя скан как референс, повторили крепежные элементы оригинальной фары, а также прилегающие поверхности. Кроме того, дополнительно разработали посадочные места под новую оптику.

Для 3D-печати мы выбрали специальный угленаполненный PETG пластик. Напечатанное изделие отлично подошло для сборки всей фары, которую потом установили на мотоцикл.

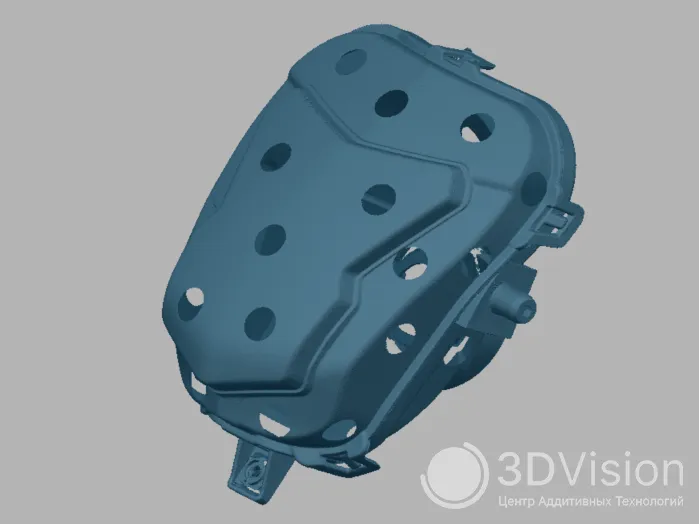

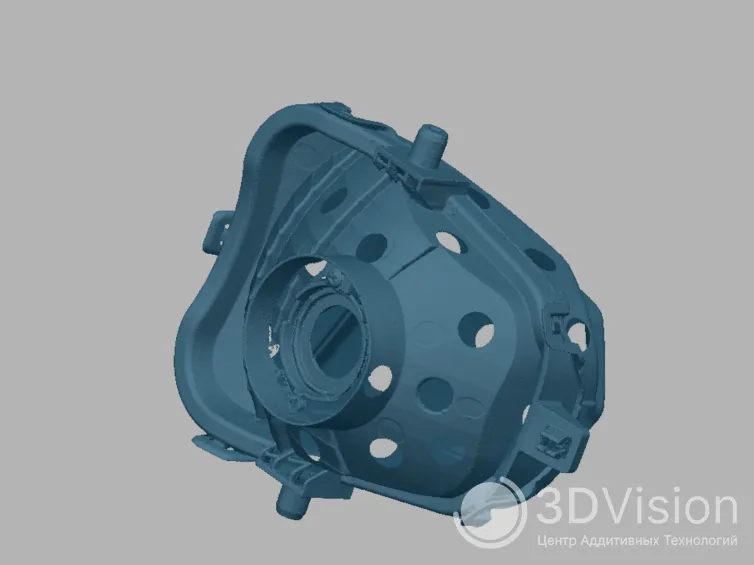

Полигональная модель

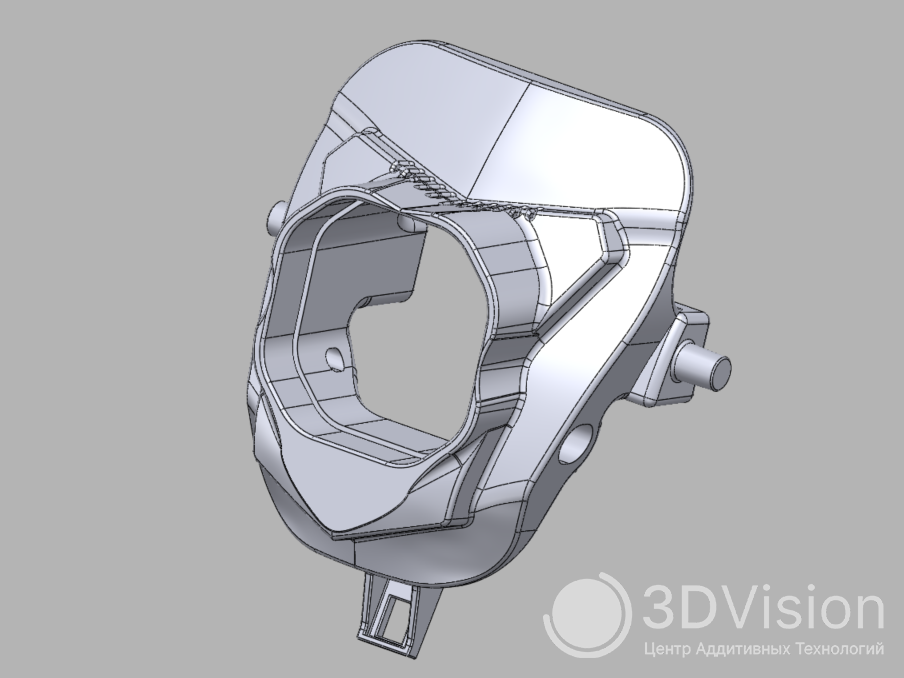

Готовая модель

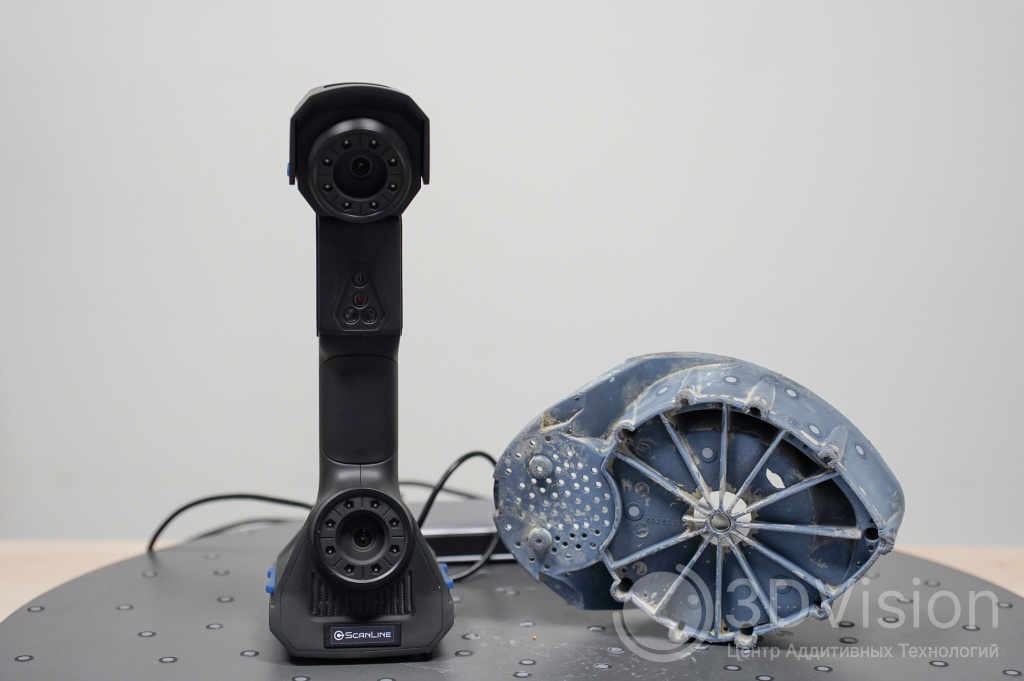

Пластиковый корпус турбины

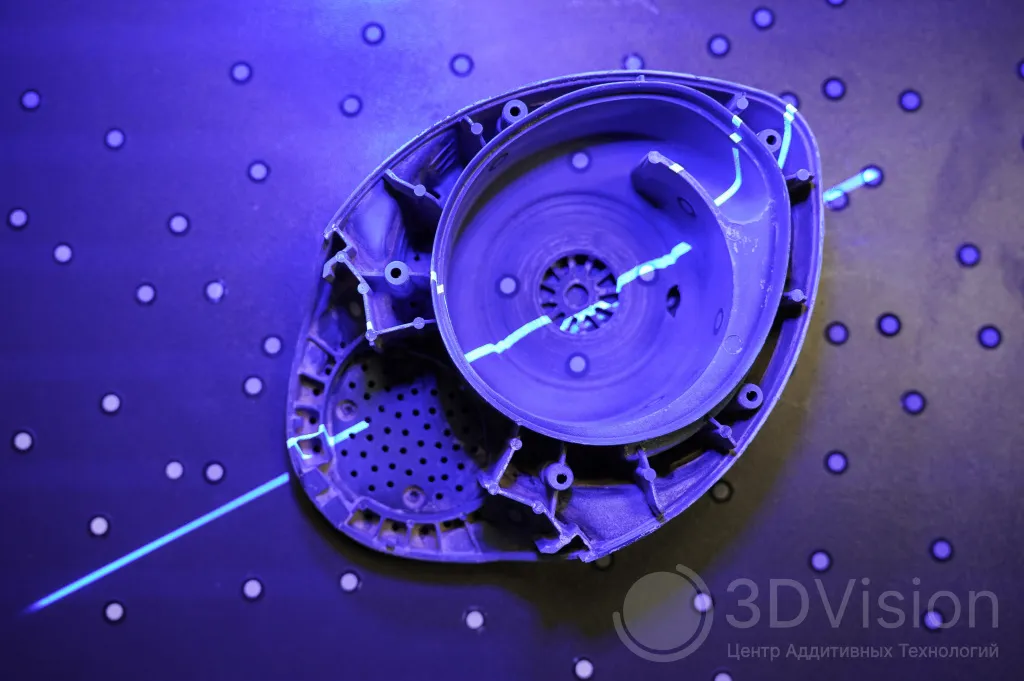

В рамках нашей недавней акции «Хочу скан» к нам обратился клиент с запросом на сканирование детали из пластика. Для этой задачи мы также решили использовать UE PRO2. После получения изделия мы обработали поверхность матирующим спреем и затем обклеили специальными маркерами со всех сторон.

Использовали несколько режимов работы сканера, так как на детали есть сложные элементы:

• 50 лазерных линий как основной режим для захвата простой геометрии

• 7 лазерных линий для поверхности с отверстиями

• Одну линию для сканирования более глубоких отверстий и ребер жесткости

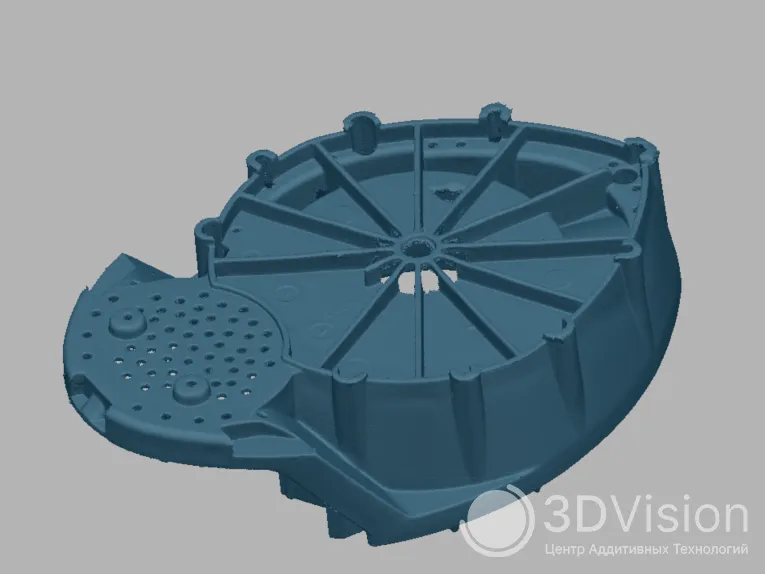

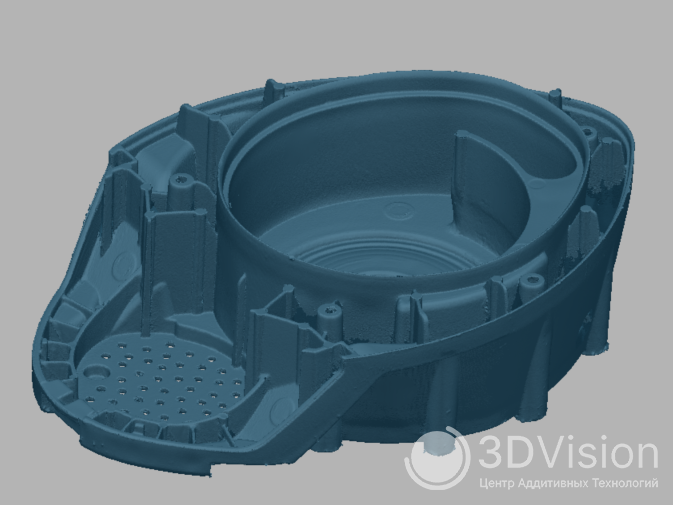

Полигональная модель

Благодаря такому подходу мы легко совместили несколько сканов, объединили их и, удалив шумы, создали полигональную модель.

Памятник

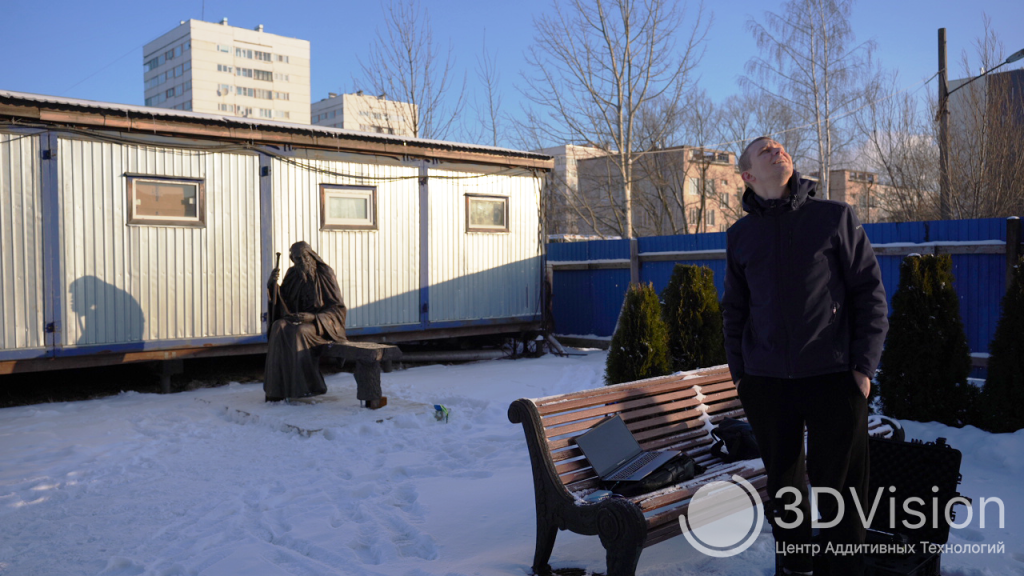

Когда к нам поступил заказ на создание детализированной цифровой копии памятника, мы с энтузиазмом принялись за его выполнение. Для такой задачи конечно же, выбрали UE PRO2. Особое внимание уделили подготовке: работать нужно было под открытым небом с естественным освещением. Мы подготовили объект к сканированию и разместили маркеры по всей поверхности.

Сканировали полностью в беспроводном режиме – это обеспечило мобильность и удобство работы на территории храма. Автономность системы подтвердилась на практике, и внешнего аккумулятора (с характеристиками, указанными ранее), хватило на весь цикл работ без дополнительной подзарядки. А встроенные алгоритмы обработки данных позволили одинаково качественно зафиксировать различную геометрию объекта.

После сканирования мы выполнили работу с большим объемом данных: удалили артефакты, оптимизировали полигональную сетку и начали подготовку модели к 3D-печати. Далее создали точную уменьшенную копию памятника, которую изготовили на промышленной SLA-установке. Более подробно о данном кейсе мы писали в своем блоге.

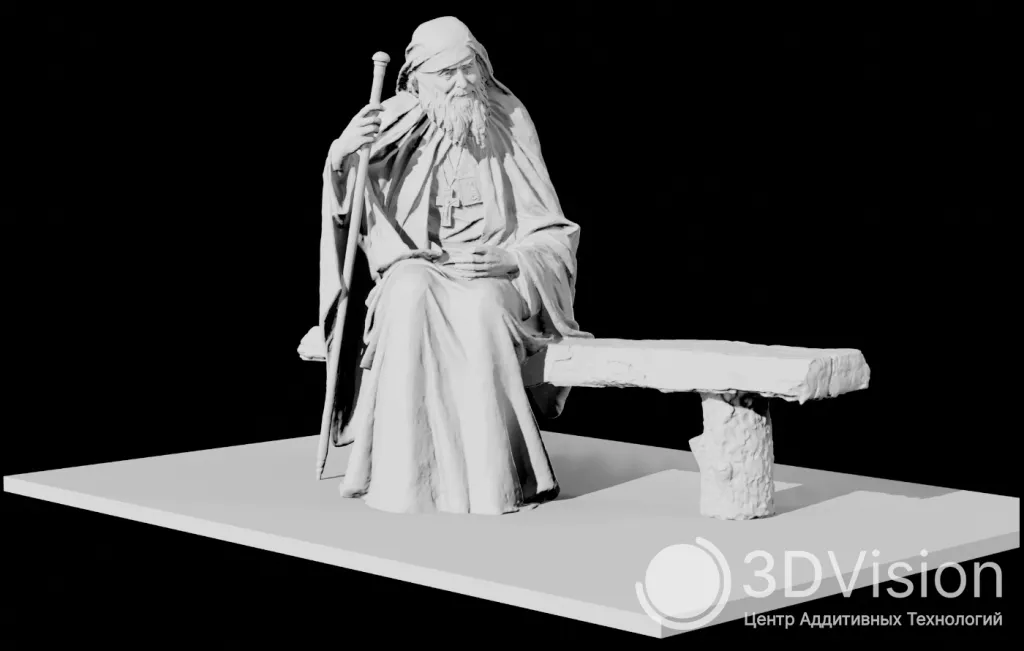

Готовая модель

Технические характеристики

Заключение

EasyScan UE Pro2 идеально подходит как для крупных промышленных объектов, так и для структур со сложной поверхностью. Технология лазерного 3D-сканирования позволяет захватывать поверхности с высоким уровнем детализации, независимо от их текстуры.

Удобный дизайн и интуитивно понятный интерфейс делают его подходящим инструментом в метрологии как для опытных пользователей, так и для новичков. Точность измерений до 0,014 мм отвечает строгим промышленным требованиям, таким как контроль качества или разработка прототипов.

UE Pro 2 помогает оптимизировать рабочие процессы и идеально подходит для анализа деформаций поверхности и контроля качества. Устройство может применяться в энергетике, тяжелой промышленности, инженерии и машиностроении.

3D-сканер доступен для просмотра в нашем демозале, и мы приглашаем вас лично оценить все возможности устройства. Если у вас появились вопросы или вы хотите обсудить детали, мы с радостью ответим на все запросы и поможем разобраться в особенностях работы 3D-сканера!
