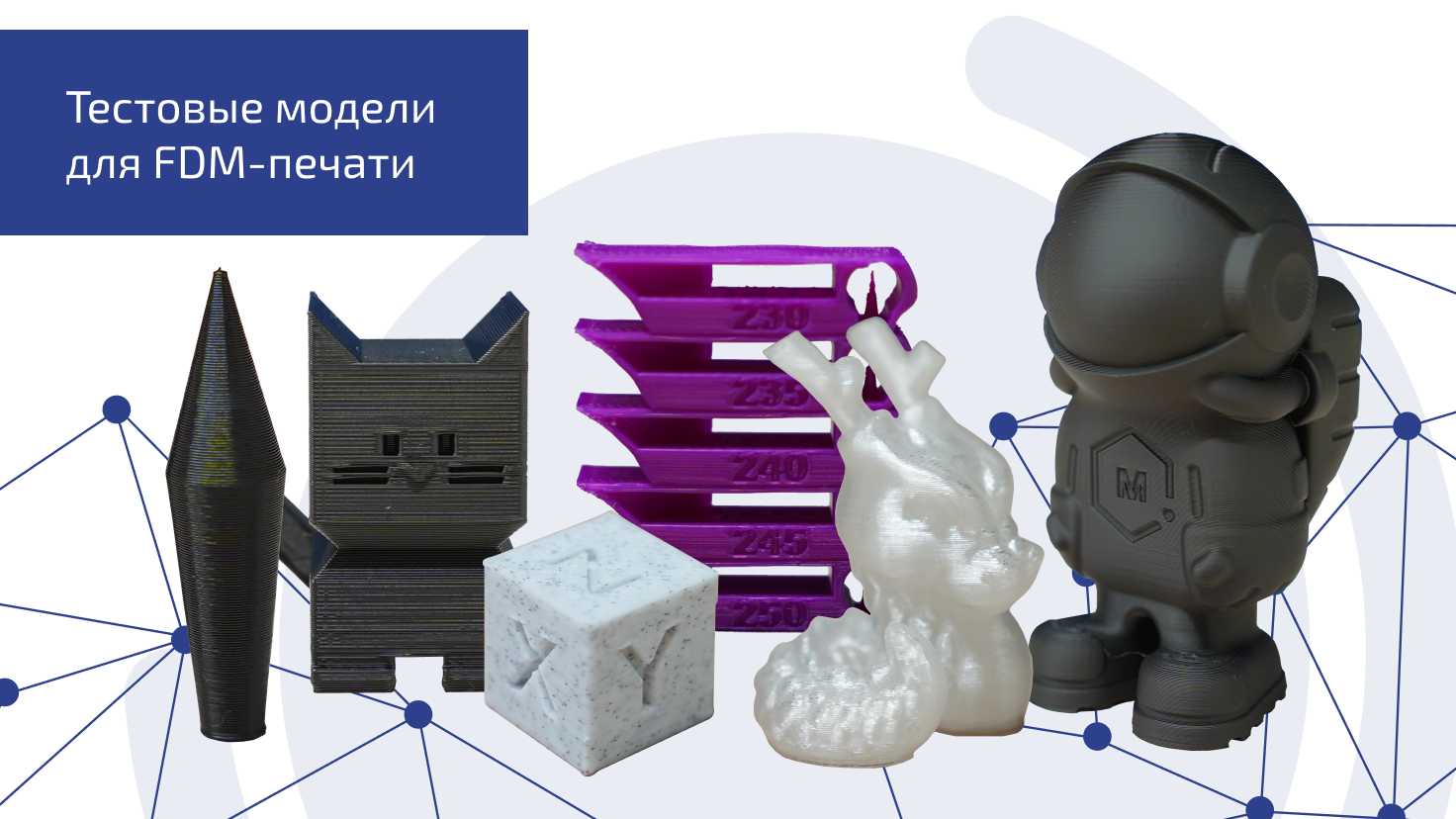

Тестовые модели для FDM-печати

С помощью тестов вы можете проверить:

• Точность

• Способность принтера преодолевать мосты и нависания

• Отступы, выступы, шипы

• Чистота поверхности

• Настройки среза (скорость, температура и выдавливание слоев)

• Вибрацию

• Допуски

• Детализацию

Следует отметить, что не во всех случаях дефекты возникают из-за работы принтера. Иногда причиной является неподходящий или некачественный материал печати.

3DBenchy

3DBenchy – флагман всех тестов 3D-принтеров. Эта модель проверяет все: от нависаний и коробления до экструзии.

Если вы хотите проверить свой принтер, Benchy поможет вам точно определить настройки, которые необходимо выставить для получения изделий отличного качества.

Куб XYZ (XYZ Cube)

Хорошо известный куб XYZ представляет собой простую, быструю и удобную модель для тестирования вашего принтера.

Его основная цель – помочь подобрать точность размеров, настраивая шаги осей на миллиметры. Вы также можете использовать его для проверки температуры, экструзии и вибраций. Если кубик отклоняется на несколько миллиметров с каждой стороны, значит принтер не очень точен.

Главное преимущество заключается в том, что благодаря быстрой 3D-печати куба у вас есть возможность оперативно вносить изменения и тестировать новые настройки. Это упрощает процесс калибровки и экономит массу времени.

Все в одном (All-in-One)

Тест 3D-принтера «все в одном» именно то, о чем говорит! Выступы, мосты, экструзия, температура, натяжение ремня – эта модель проверяет все. Все тесты хорошо распределены, что облегчает процесс проверки результатов печати.

Свес составляет 80 градусов и позволяет определить, на каком расстоянии ваш принтер может печатать без дополнительных поддержек. Также проводится тест на максимальную длину моста без значительного ухудшения качества печати. Тест на диаметр помогает оценить плотность прилегания ремней.

Печать данной 3D-модели занимает некоторое время, но это избавляет вас от необходимости печатать множество разных тестов.

Паутина (Spider's Web)

Модель состоит из тонкой паутины, поддерживаемой основанием, и паука, сидящего на паутине. Этот тест предназначен для проверки мостов вашего оборудования. Если все идет хорошо, вы не должны увидеть никаких ослабленных нитей.

Нити «паутины» достаточно длинные и состоят из отдельных линий, поэтому это сложная и увлекательная печать. При этом важно избегать использования поддержек и выставить толщину слоя 0,2 мм или меньше.

Создатель модели Will Hardy (Уилл Харди) рекомендует следить за происходящим во время печати, так как многое может пойти не так!

Восьмиугольник (Octagon)

Это восьмистороннее калибровочное испытание имеет пустой центр и посвящает каждую сторону нескольким конкретным задачам 3D-печати. В общей сложности проверяется 21 различный элемент, включая отрицательное пространство (отступы), точность размеров, нависания, деформацию и шипы (острые точки).

Тостер для пыток (The Torture Toaster)

Такая сложная и необычная модель предназначена для проверки допусков, нависаний и адгезии к столу. Если печать удалась, вы должны иметь возможность нажать на рычаг, чтобы поднять «тост» вверх, как на настоящем тостере. Однако, если ваш принтер не справиться с этой задачей, механизм не сможет сдвинуться с места.

Создатель рекомендует в качестве отправной точки печатать с заполнением 20% и высотой слоя 0,2 мм.

Кали Кэт (Cali Cat)

Cali Cat (сокращение от Calibration Cat) – это простая и очаровательная модель для всех любителей кошек, которая проверяет точность размеров, нависания, детализацию, мосты, экструзию и рябь.

Вы можете напечатать его вместо калибровочного кубика XYZ и создать коллекцию Calicat на столе вашего 3D-принтера.

Совет: если вы напечатаете одну кошку в два раза больше другой, маленькая кошка будет помещаться ровно поверх большой.

Бенчмарк Бот (Benchmark Bot)

Этот подвижный робот имеет 17 функциональных шарниров с различными ориентациями, муфтами и допусками. Допуски в диапазоне от 0,2 до 0,5 мм позволяют проверить минимальные зазоры, которые может создать ваш принтер, сохраняя при этом движение во всех соединениях.

Создатель объясняет, что эта модель предназначена для использования в качестве инструмента для поиска лучших настроек для вашего принтера.

Фил А. Мент (Phil A. Ment)

Согласно описанию автора, «у Фил А. Мент есть несколько функций, специально предназначенных для того, чтобы проверить ваш принтер на прочность».

Модель проверяет мелкие детали и гладкую поверхность, как у шлема Фила. Другие сложные элементы включают нависания, мосты, скругления и фаски.

Температурная башня (Temperature Tower)

Башня предназначена для того, чтобы помочь определить точную температуру печати для конкретного материала. Производители обычно указывают широкий диапазон температур, при которых можно осуществлять 3D-печать. Он может варьироваться от 30 до 40 градусов, и определить точную температуру печати бывает непросто.

Башня состоит из одинаковых частей, которые предназначены для печати при разных температурах. Она помогает определить, при какой температуре печать получается наиболее качественной.

Конструкция может быть напечатана быстро и легко, обеспечивая диапазон около 30 градусов. Также в модели есть встроенные тесты откатов и мостов, так что вы можете узнать, какие температурные настройки дают наилучшее качество для этих параметров печати.

Полый куб (Hollow Cube)

Модель представляет собой тест в форме каркасного куба с твердым основанием.

Тест является быстрым и эффективным способом проверки откатов, мостов, точности размеров и сдвига слоев.

Модель проверки с открытым кодом (Open-Source Printer Evaluation)

Модель с открытым исходным кодом, созданная на платформе Kickstarter командой Autodesk, направлена на предоставление производителям удобного стандартизированного теста для оценки производительности 3D-принтера.

Часто производители стремятся продемонстрировать свои устройства, печатая сложные модели. Однако когда один демонстрирует печать скамейки, а другой – вазы, становится трудно провести корректное сравнение производительности принтеров.

В этом STL-файле реализованы различные функции, такие как мосты, нависания и мелкие детали, которые помогают проверить точность, разрешение и выравнивание печати.

Z-прыжок (Z Hop)

Эта простая и быстрая в печати модель предназначена для настройки Z-прыжка принтера, что является основой при предотвращении опрокидывания модели печатающей головой. Кроме того, точная настройка параметра Z-прыжка может помочь вам добиться более плавной печати, так как это дает соплу некоторый зазор.

Дизайнер отмечает, что хотя эта модель выглядит довольно просто, ее все равно сложно напечатать. Вы можете распечатать ее с «юбкой» или без нее, если хотите проверить адгезию к столу.

Башня PolyPearl (PolyPearl Tower)

Башня PolyPearl представляет собой идеальную модель для тестирования таких параметров, как мосты, изгибы, свесы и откаты.

Шаги в 5 мм (5-mm Steps)

Следующая калибровочная модель включает в себя множество 5-миллиметровых кубов, которые расположены в виде ступенек, поднимающихся по склону четверти пирамиды. Однако если бы в конструкции были только 5-миллиметровые кубы, она не подвергала бы принтер испытаниям. Модель также содержит зазоры, которые служат в качестве испытаний мостов.

По мнению дизайнера, эта калибровочная модель помогает проверять точность размеров вашего принтера, наличие ряби, а также корректность настроек охлаждения и потока экструдера.

Испытание на допуск к зазору (Clearance Tolerance Test)

Допуски являются критически важным аспектом функциональной 3D-печати. Их настройка может быть сложной и трудоемкой.

Конструкция этой модели имеет шесть различных допусков по зазору, начиная с 0,1 мм и увеличивая до 0,35 мм. Она состоит из основной конструкции с отдельными частями вокруг нее. Цель состоит в том, чтобы проверить, могут ли двигаться отдельные детали после завершения печати. Если они застряли на месте, необходимо поработать над принтером, параметрами печати или материалами.

Угол наклона (Slope Angle)

Этот тест подчеркивает влияние дефекта «ступенек» на качество печати в зависимости от угла наклона.

Конструкция включает в себя девять различных углов (каждый из двух углов в сумме дает 90°) начиная с 5° и до 85°, что позволяет увидеть, какой угол лучше всего подходит для минимизации эффекта «ступенек» на деталях с уклоном.

После проведения такого теста вы сможете устанавливать детали определенным образом, чтобы наклон выглядел более равномерным и естественным. Кроме того, на этой модели можно также подобрать необходимую высоту слоя.

Кали-Дракон (Cali-Dragon)

Эта очаровательная модель не предназначена для проверки точности и допусков. Цель здесь состоит в том, чтобы проверить совсем другие параметры. Cali-Dragon позволяет тестировать гладкость поверхности, откаты, небольшие периметры и нависания.

Модель выглядит красиво, поэтому подойдет для использования в качестве теста материала для проверки цвета и качества новой катушки.

Со слов создателя Кали-Дракон можно печатать без заполнения, а другие параметры печати, такие как высота слоя и количество стенок, будут определены в соответствии с тем, какие настройки принтера вы хотите проверить. Рекомендуется начать с высоты слоя 0,2 мм и трех стенок, а затем настроить печать в соответствии с вашими потребностями.

Тест Pressure Advance

Pressure Advance (кратко PA) – алгоритм, позволяющий выровнять ширину линий по траектории. В разных прошивках может называться Linear Advance или Pressure Control.

В Orca Slicer и ему подобных слайсерах можно проверить коэффициент PA двумя различными способами.

1. Печать башенки с перепадом скоростей на гранях и ступенчато изменяющимся по высоте коэффициентом PA. При этом методика оптимизирована таким образом, чтобы одновременно обеспечить и хорошую видимость результата и быструю печать.

2. Печать линий. Каждая линия печатается сначала с небольшой скоростью, затем принтер ускоряется и снова замедляется. В начале и конце участка ускорения коэффициент PA меняется с каждой новой линией. Эта методика самая быстрая, но может проигрывать в точности показателей другим. Также её достоверность зависит от качества первого слоя.

Мы рассмотрели 19 разнообразных моделей, каждая из которых предназначена для проверки определенных аспектов работы 3D-принтера. Все эти тесты были выполнены на 3D-принтере FlashForge Adventurer 5M Pro, который продемонстрировал свои возможности в каждом из случаев. Наш обзор на модель вы можете найти по ссылке.

Что касаемо материалов, мы использовали филаменты различных компаний, а именно: мраморный PLA от REC, белый PLA от REC, голубой PET - GUN Lumi от Print Product, розовый PET - GUN Lumi от Print Product, черный PLA от KREMEN, фиолетовый PETG от FDPlast и Matte Rainbow ePLA от eSun.

Регулярная проверка работы 3D-принтера с помощью этих моделей поможет вам поддерживать оборудование в оптимальном состоянии, а также своевременно выявлять возможные проблемы и устранять их до начала важных проектов. Тестирование – это неотъемлемая часть процесса 3D-печати, которая позволяет добиться наилучших результатов и избежать разочарований.

Если у вас остались дополнительные вопросы - смело пишите их в комментариях!
