3D система для проведения высокоточных контактных измерений ScanTech TrackProbe

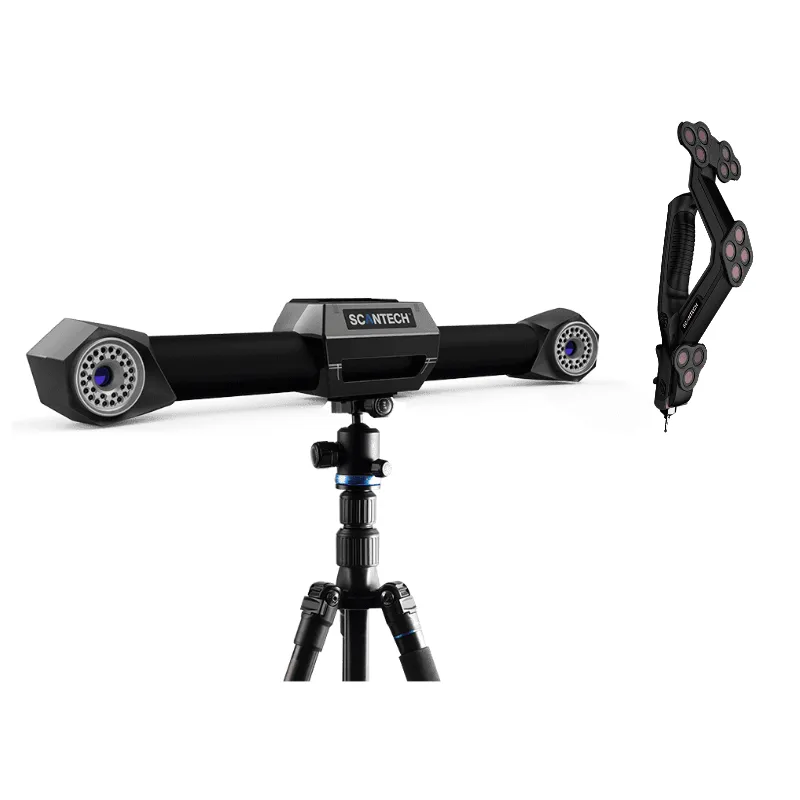

SCANTECH TrackProbe — это портативная измерительная система, которая поставляется с оптической системой слежения (E-Track) и щупом (i-Probe) для получения размеров объектов, таких как опорные отверстия и скрытые точки сложной геометрии. Она может широко использоваться для измерения креплений, штамповки деталей и разметки для фактического припуска на механообработку. Система имеет одноточечную повторяемость до 0,025 мм и объемную точность до 0,049 мм. Скорость измерения может достигать 60 измерений/сек, что обеспечивает эффективное и точное измерение деталей различных типов.

Принцип действия TrackProbe заключается в определении пространственного положения точек на поверхности объектов контактным методом с помощью ручного беспроводного щупа, чье положение в пространстве определяется оптической системой слежения (трекером) методом триангуляции по размещенным на щупе светоотражающим меткам.

Портативный измерительный щуп из углеродного волокна весит 450 граммов, что делает его легким и удобным в использовании. Эргономичная ручка обеспечивает комфорт при измерениях любой сложности, а возможность быстрой замены и обновлений делает его универсальным. Пользователи могут работать с щупом в течение длительного времени.

Для управления системой необходим персональный компьютер с установленным программным обеспечением TViewer, которое обеспечивает взаимодействие узлов приборов, сканирование, сохранение и экспорт измерений, а также их обработку. Это программное обеспечение поставляется в комплекте с измерительным щупом для обеспечения полной функциональности системы.
