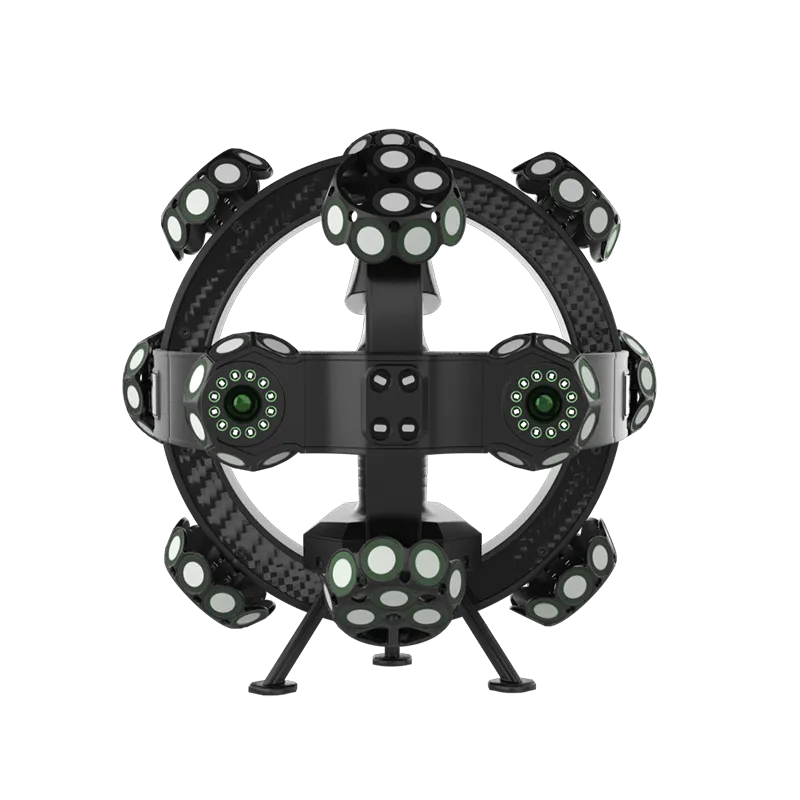

3D-сканер ScanTech TrackScan P42
Данная система была презентована в июне 2020 года. Она создана Китайской компанией Scantech с использованием собственного опыта и наработок включая уникальные запатентованные решения. Система TrackScan P42 обеспечивает высокоточное 3D-решение без маркеров. В сочетании с технологией трехмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера E-Track обеспечивает быстрый и точный сбор данных.
17 на 17 перекрёстных лазерных линий, для сканирования с высокой скоростью, 7 параллельных лазерных линий для сканирования в высоком разрешении до 20мкм. Система комплектуется портативной координатно-измерительной машиной T-Probe (беспроводной КИМ) с повторяемостью до 0,030мм в точке.
Система TRACKSCAN P42 помогает решении задач по обратному проектированию, контролю геометрии (качества), создания новых продуктов и т.д.
TRACKSCAN P42 может работать в сочетании роботами манипуляторами (Robot-Arm), для автоматизированных измерений и контроля. Что позволяет использовать его для потоковых измерений на конвейерах.
Технические характеристики
|
Тип |
TrackScan-P42 |
||
|
Режим сканирования |
Ultra-fast scanning |
Hyperfine scanning |
|
|
Лазерный источник |
17 х 17 перекрёстных лазерных линий (+ режим сканирования 1 линией) |
7 параллельных синих лазерных линий |
|
|
Сканирование отверстий, пазов и т.п. |
С помощью режима одной линии |
||
|
Класс лазера |
Второй (II) безопасный для глаз |
||
|
Объемная точность |
10,4 м³ |
0,064 мм 0,078 мм |
|
| 18 м³ | |||
|
Объемная точность (с MSCAN) |
0,044 мм + 0,015 мм/м |
||
|
Повторяемость в одной точке (Щуп T-Probe) |
0,030 мм |
||
|
Класс лазера |
КЛАСС II (безопасный для глаз) |
||
|
Габариты деталей (рекомендовано) |
200~6000 мм |
||
|
Скорость измерений |
1 900 000 точек в секунду |
||
|
Класс лазера |
2M (безопасно для глаз) |
||
|
Область сканирования |
До 500 х 600 мм |
||
|
Глубина резкости |
до 320мм |
||
|

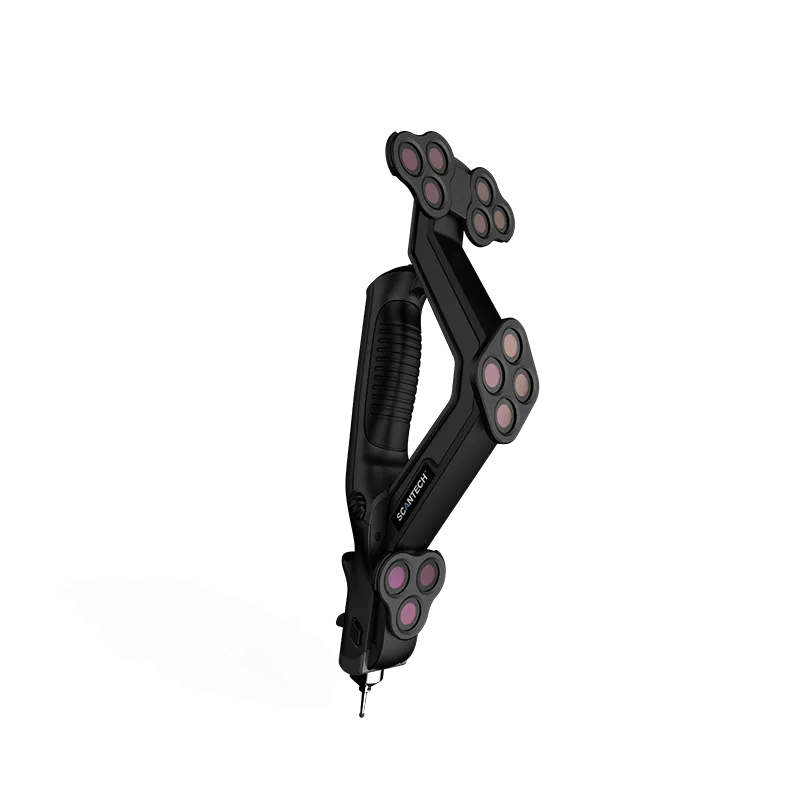

Портативный КИМ – T-Probe |
В комплекте |
||
|

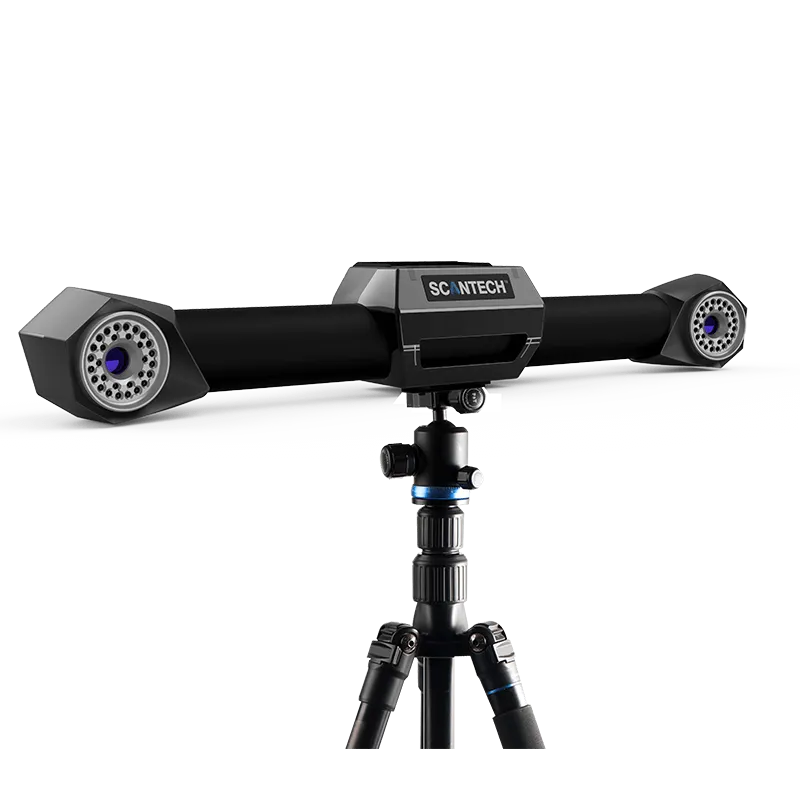

Отслеживающий трекер – E-Track |
В комплекте |
||
|
Программное обеспечение |
ScanViewer |
||
|
Выходные форматы |
.stl, .ply, .obj, .igs, .stp, wrl, .xyz, .dae, .fbx, .ma, .asc |
||
|
Температура окружающей среды |
От -10 до +40 °C |
||
|
Интерфейс подключения |
USB 3.0 |
||
Видеообзор модели:
| Артикул | 195789 |
| Производитель | ScanTech |
ScanTech — китайский производитель профессиональных 3D-сканеров, которые работают по технологии лазерного сканирования или структурированного света. Предложение разработчика — трехмерные измерительные системы профессионального уровня для разных отраслей промышленности.
