Краткое руководство по 3Д печати из нержавеющей стали

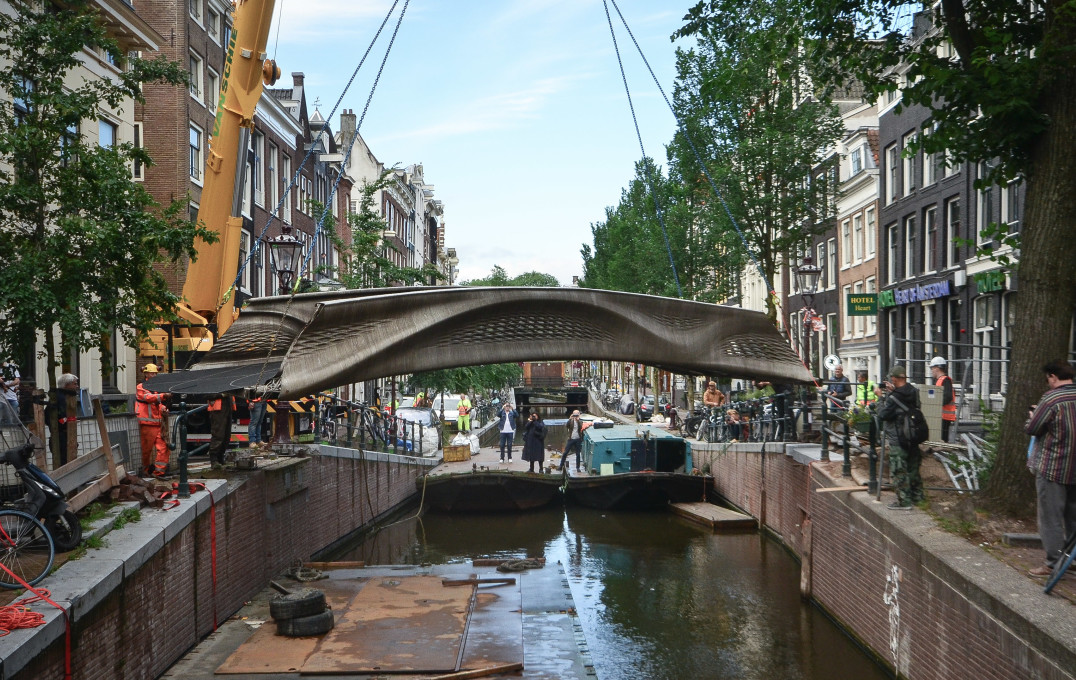

Установка напечатанного из металла моста в Амстердаме

Высокий спрос на технологию 3Д печати металлом в столь разных отраслях объясняется её ключевыми преимуществами. Многие детали крайне сложно или невозможно изготовить традиционными методами — либо из‑за конструктивных особенностей, либо из‑за чрезмерно высокой стоимости и срочности изготовления. 3Д печать позволяет решить эти проблемы: технология обеспечивает производство отработанных деталей с идеально точной повторяемостью в сроки, недостижимые при использовании традиционных способов. Для производств, где критичны как скорость изготовления, так и минимальная погрешность (допуски на уровне 0,1 мм и менее), такие преимущества имеют особую ценность. В любой отрасли, где востребована печать металлом, важным преимуществом является и то, что заказчику предоставляется возможность совершить быстрый переход от идеи к физическому образцу — оперативно тестировать концепции и вносить правки.

Почему стоит печатать нержавеющей сталью на 3Д принтере?

Традиционные методы создания деталей из нержавеющей стали применяются производителями по всему миру уже более ста лет. В отличие от них, технология 3Д печати существует лишь несколько десятилетий. Однако сегодня метод селективного лазерного сплавления (SLM) демонстрирует устойчивый рост популярности — во многом благодаря высокой скорости производства. Кроме того, возможность оперативно дорабатывать прототипы позволяет совершенствовать их функциональность и снижать материалоёмкость, что ведёт к сокращению затрат.

В отличие от, например, не менее популярного сплава – алюминия, сталь обладает более высоким пределом прочности и выдерживает большие нагрузки без деформации. На этом преимущества сплава не заканчиваются. Нержавеющая сталь выдерживает длительную работу при 400–800°C. Благодаря такому важному свойству она востребована и при печати выпускных систем и турбин. Алюминий же размягчается уже при 120–220°C, что ограничивает его применение в отраслях с высокими температурами. Также сталь отлично противостоит коррозии в агрессивных средах (морская вода, химикаты) благодаря высокому содержанию хрома. Анодированный алюминий обладает достаточной устойчивостью, но легко царапается, что снижает защиту. При печати сталью в условиях регулярного и сильного трения шестерни и валы служат дольше алюминиевых.

Все эти преимущества означают лишь то, что сталь является уже устоявшимся промышленным “стандартом" со средней стоимостью из-за дороговизны порошка. Алюминий в свою очередь представляет собой более "бюджетный" вариант печати, активно применяющимся во многих отраслях, где требования к физико-механическим свойствам готового изделия менее строгие. Ознакомиться более подробно с печатью алюминием вы можете в нашей статье.

Ниже приведём сравнительную таблицу часто используемых материалов (алюминий и титан) для 3Д печати и нержавеющей стали:

Почему одинаковые детали с разных принтеров выглядят по-разному?

В зависимости от ваших задач, перед печатью на 3Д принтере следует обратить внимание на мощность лазера, диаметр лазерного луча, скорость сканирования, толщину слоя, стратегию охлаждения детали и другие характеристики, которые отличают разные марки и модели. Каждому пункту стоит уделить особое внимание, так как даже небольшие изменения в конфигурации, настройке или методе обработки могут значительно повлиять на конечный результат. Поверхность готовой детали имеет шероховатость, и в зависимости от ваших нужд может потребоваться дополнительная постобработка для достижения гладкого и блестящего результата. Узнать более подробно о методах, этапах и тонкостях постобработки металлических изделий после 3Д печати вы можете в нашей статье.

В методе селективного лазерного сплавления (SLM) нет универсальных «стандартных настроек». Каждый производитель оборудования и каждое предприятие разрабатывают свои технологические карты, и эти различия напрямую отражаются на результате. Именно на этом этапе ответственность возлагается на инженера 3Д печати, от опыта и квалификации которого будет зависеть качество готового изделия.

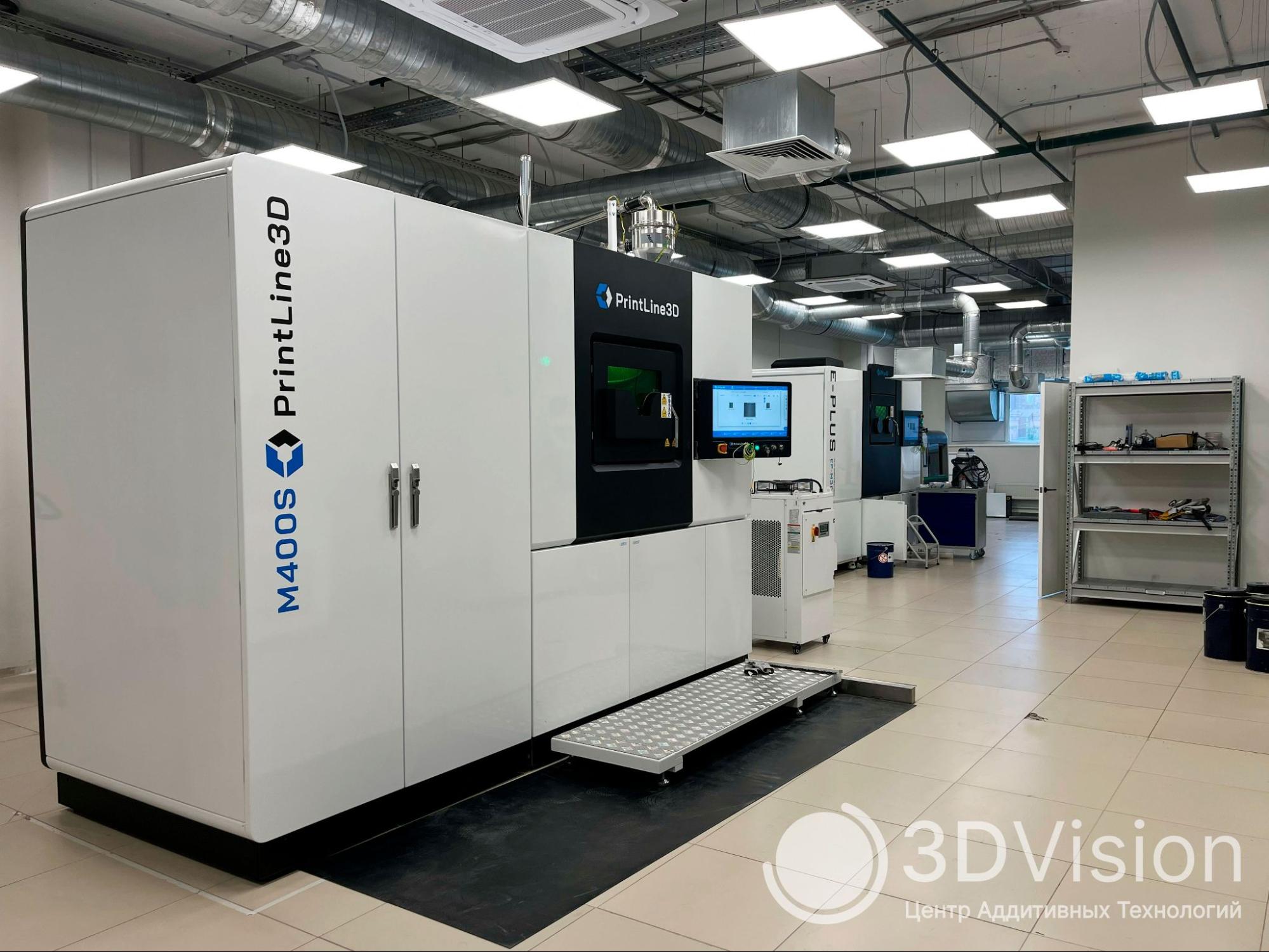

На сегодняшний день при выборе 3Д принтера для печати из нержавеющей стали предстоит столкнуться с широким ассортиментом оборудования. Сузить круг поиска можно, опираясь на ключевые параметры: стоимость, область применения и требуемые объёмы производства. Для печати особенными материалами, такими как вольфрам, требуется наличие мощного лазера, однако в случае со сталью большинство 3Д принтеров обладают достаточной мощностью, чтобы печатать без каких-либо проблем.

Экономическая выгода при печати нержавеющей сталью

Экономическая выгода при печати изделий из нержавеющей стали методом  селективного лазерного сплавления (SLM) становится очевидной при сравнении с традиционными методами. В отличие от них, где высокая сложность почти всегда означает рост затрат, печать металлом переворачивает эту логику: уникальная геометрия, которая раньше была попросту невозможна или дорого стоила, становится вполне доступной и экономически оправданной.

Для изготовления сложной детали из нержавеющей стали литьём или штамповкой почти всегда требуется дорогостоящая и долгая в изготовлении пресс-форма или литейная оснастка. Этот этап требует значительных первоначальных вложений, которые могут составлять миллионы рублей, и зачастую окупается только при крупносерийном производстве. 3Д принтер, в свою очередь, выращивает модель послойно по заранее подготовленной 3Д модели, не требуя дополнительных оснасток, что является более экономически выгодным и экологичным вариантом.

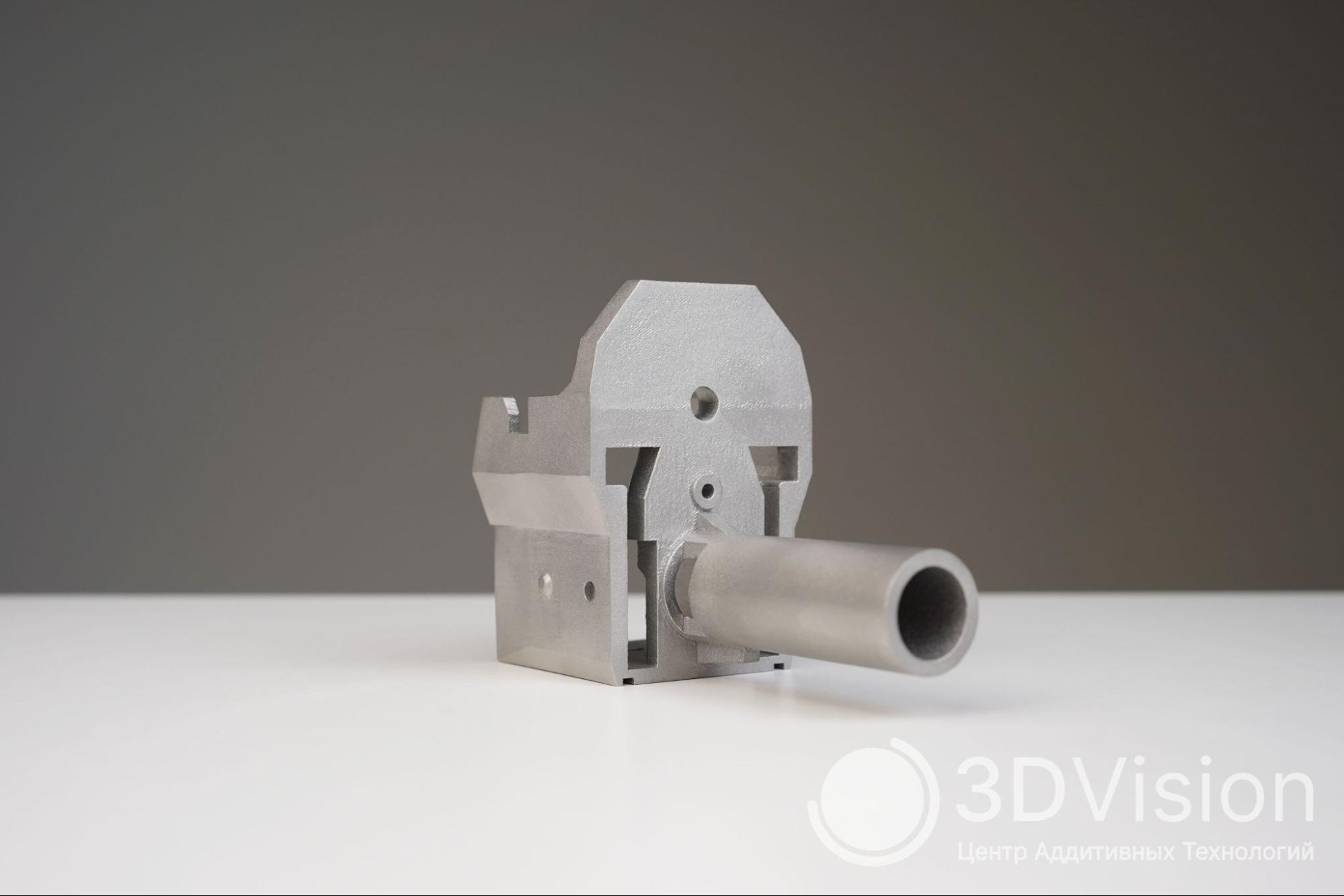

Инженеры могут спроектировать и напечатать единую монолитную деталь, которая будет выполнять функции целого сборного узла, ранее состоявшего из десятков отдельных компонентов. Подобная оптимизация не только резко снижает стоимость закупок и логистики, но и значительно повышает общую надежность конструкции. Благодаря этому исключаются трудоемкие и дорогостоящие процессы сборки, сварки и пайки, что экономит не только бюджет, но и время.

В отличие от традиционной субтрактивной механообработки, где до 80-90% материала может уходить в стружку, при селективном лазерном сплавлении используется практически ровно столько материала, сколько весит сама деталь. Более того, неиспользованный порошок просеивается и повторно используется в следующих циклах печати, что позволяет достичь ~95% использования материала.

Важно понимать, что экономическая выгода не универсальна, а проявляется при определенных условиях. Селективное лазерное сплавление становится оптимальным выбором для деталей из нержавеющей стали, когда на первый план выходит сложность, а не объем. Таким образом, аддитивные технологии являются не заменой традиционным методам производства, а альтернативным решением тогда, когда это целесообразно и экономически обосновано.

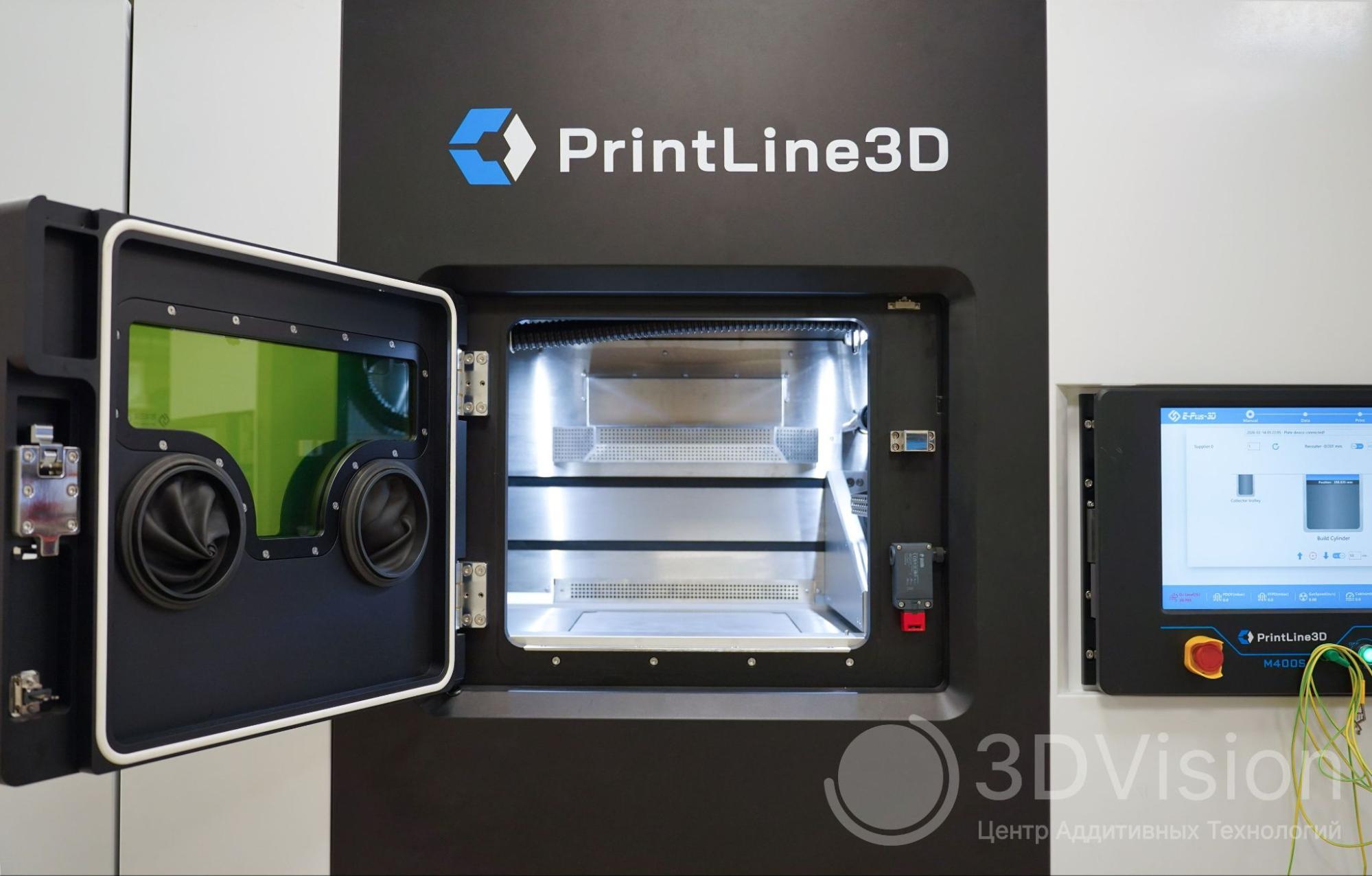

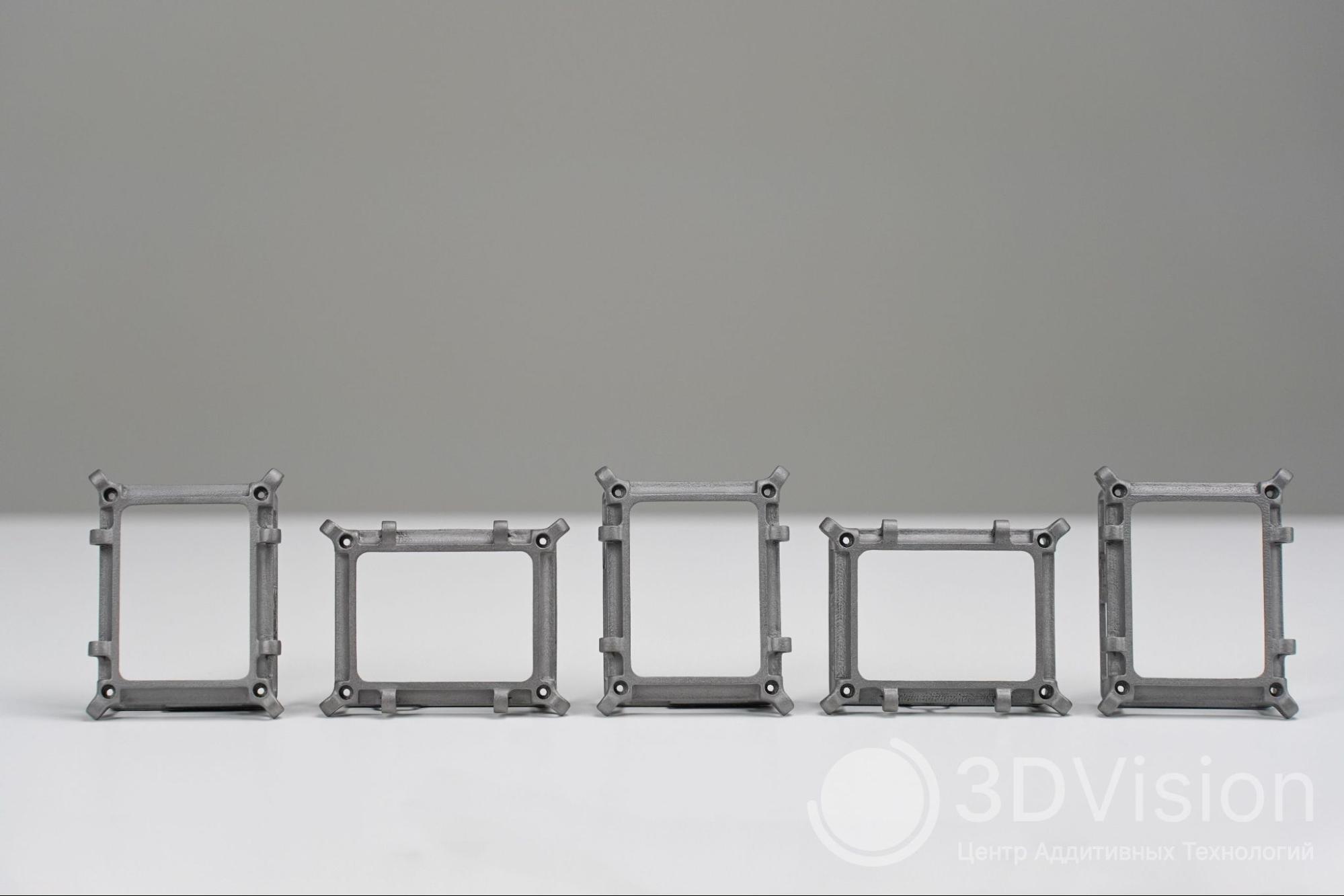

Печать из нержавеющей стали

В отличие от традиционных методов изготовления деталей, где габариты измеряются по чертежам, печать на 3Д принтере начинается с загрузки 3Д модели, со всеми её необходимыми параметрами. Результат печати напрямую зависит от качества спроектированной модели, стратегии печати, методов постобработки, настроек и характеристик принтера. Однако возможности 3Д печати не безграничны – в некоторых случаях модели необходимо адаптировать под печать, когда исходник имеет слишком тонкие стенки, незамкнутые дыры, вывернутые нормали и прочие ошибки в моделировании. В таких случаях мы поправляем и адаптируем 3Д модель для корректной печати.

При подготовке модели необходимо сразу закладывать технологические припуски (например, 0,5–1 мм) для последующей механической обработки, особенно на ответственных поверхностях. Также рекомендуется проектировать отверстия и каналы с минимальным диаметром не менее 3 мм, чтобы из них можно было удалить несплавленный порошок.

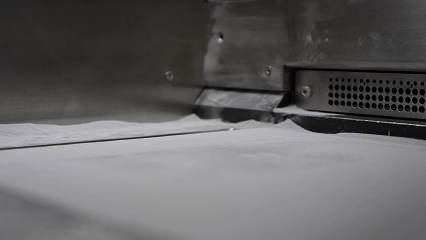

Несмотря на то, что 3Д печать обладает множеством преимуществ по сравнению с традиционными методами производства – технология селективного лазерного сплавления, помимо самого 3Д принтера обязательно требует наличия дополнительного оборудования.

Всё начинается с вакуумной сушильной печи. Именно в ней хранится материал для будущей печати. При неправильном хранении порошок может впитать влагу, что негативно скажется на качестве печати вплоть до деформации геометрии детали.

Не менее важное устройство для поддержания необходимых условий на производстве  – промышленные взрывозащищенные пылесосы. Они активно применяются в технологии селективного лазерного сплавления для решения нескольких ключевых задач: удаления пыли и порошковых отходов, обеспечения безопасности при работе, а также для поддержания чистоты в производственной среде.

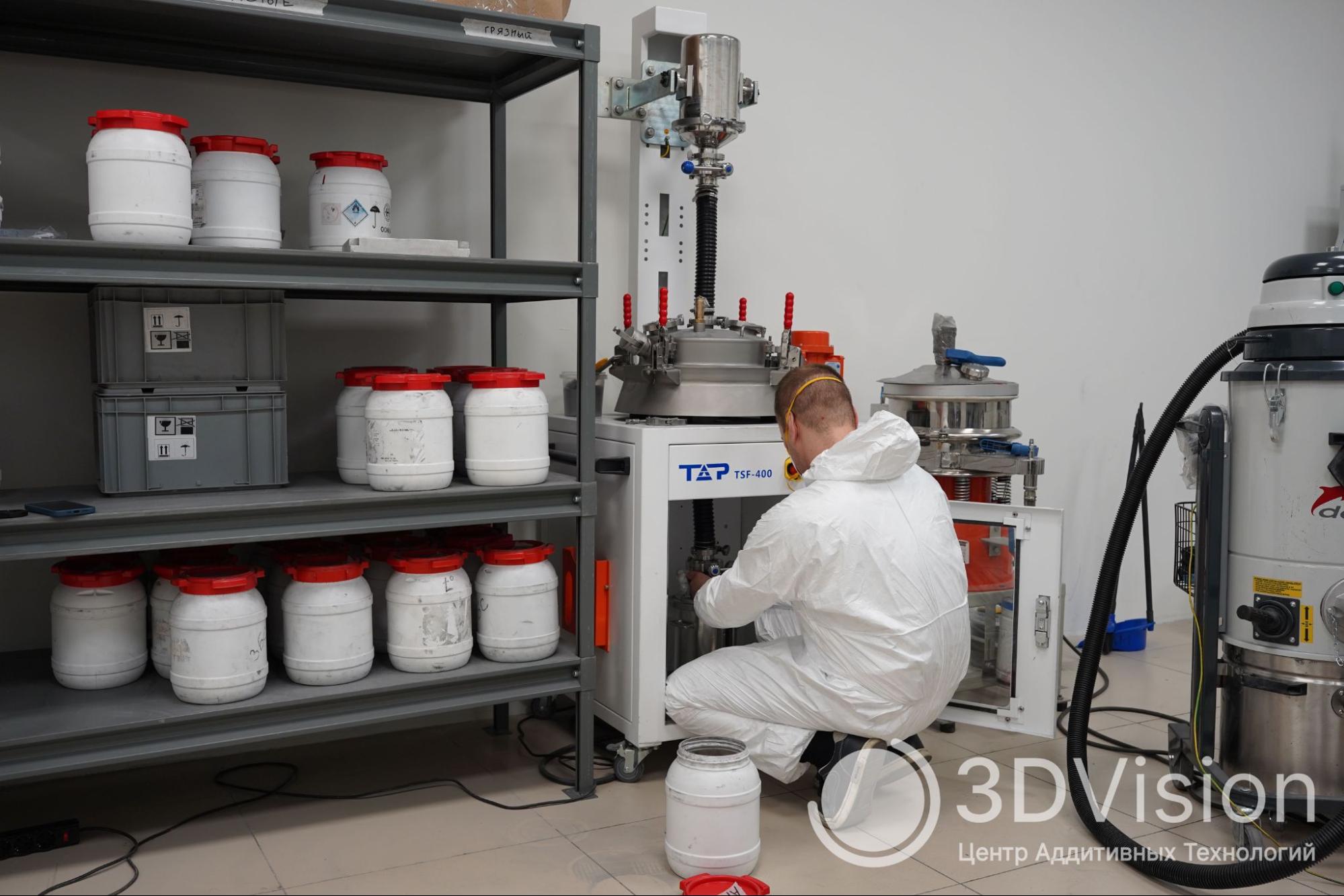

После успешной очистки 3Д принтера и рабочего пространства резервуар с неиспользованным порошком отправляется в устройство для просеивания порошков и сбора крупногабаритных частиц. Благодаря такому устройству после просеивания металлический порошок можно использовать повторно в следующем цикле печати.

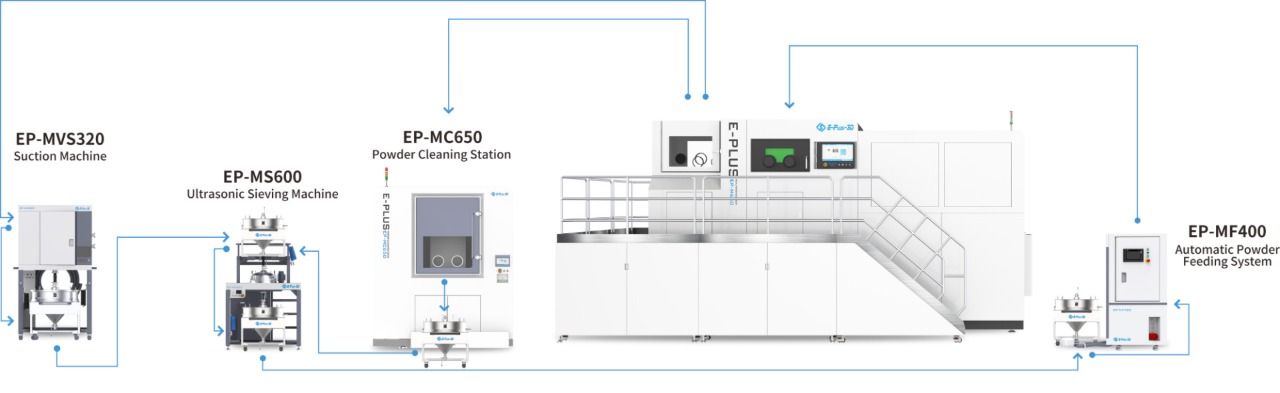

Современные модели металлических 3Д принтеров обладают возможностью объединения дополнительного оборудования в единую систему, производственный цикл которой начинается с устройства автоматической подачи порошка. Оно непрерывно снабжает 3Д принтер материалом, обеспечивая необходимое количество для каждой печати.

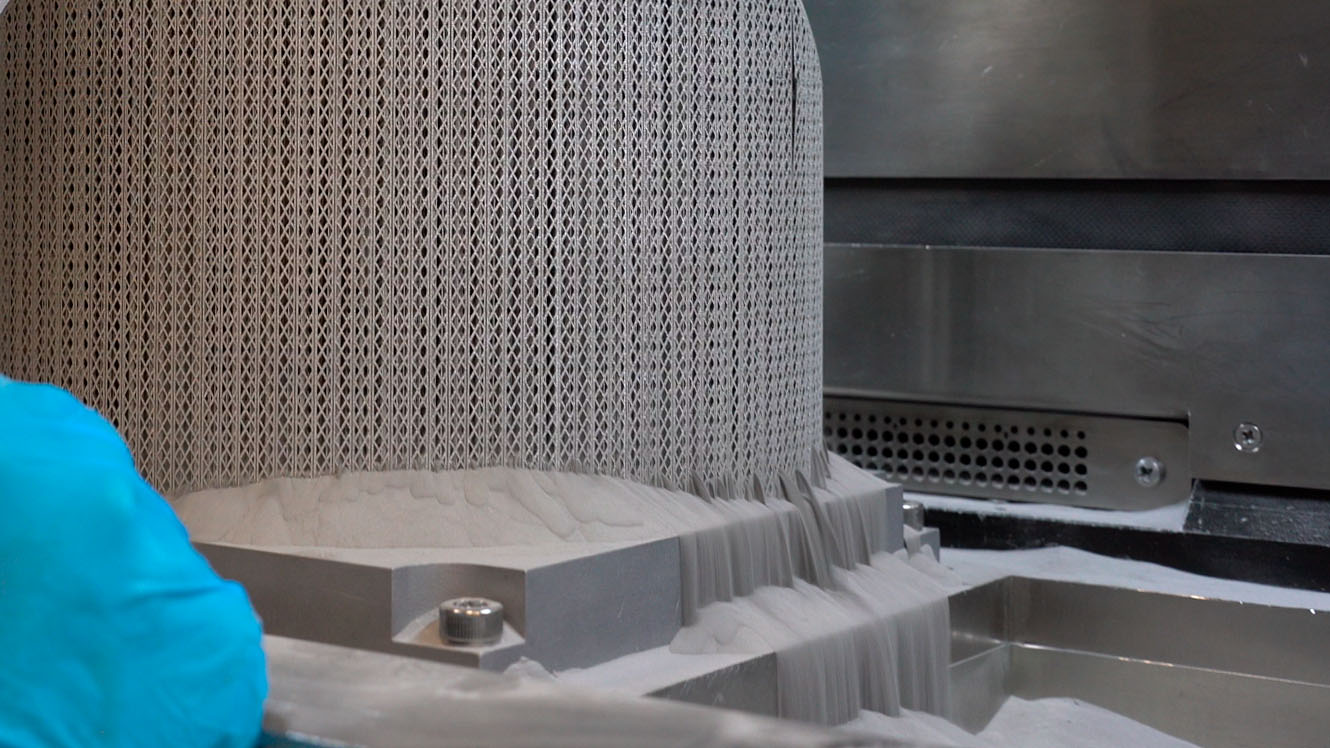

После печати готовое изделие отправляется на станцию очистки от застрявших частиц порошка. Эти частицы просеиваются в ультразвуковом сито для удаления крупных агломератов, обеспечивая стабильное качество печати в дальнейшем. Внутри камеры устройства деталь вместе с печатным столом может свободно вращаться по двум осям на 360°, что обеспечивает качественное удаление порошка из труднодоступных внутренних полостей.

Сбор отработанного порошка прямиком из принтера осуществляется с помощью устройства пневматической подачи и всасывания. Наполненный песком резервуар также проходит этап очистки, затем перемещается в систему подачи порошка, а оттуда в камеру принтера. Такой автоматизированный цикл минимизирует человеческий фактор, практически исключает прямой контакт с материалом и экономит время на ручном труде оператора, делая производство не только эффективнее, но и безопаснее.

Подготовка к печати металлом предполагает наличие соответствующего оборудования, однако и после печати требуется ряд необходимых устройств. Когда 3Д принтер закончил печать – деталь, вместе с платформой построения необходимо подвергнуть термообработке для снятия остаточного напряжения внутри изделия. Это задача для вакуумной или муфельной печи, после которой происходит стабилизация структуры и достижение требуемых физико-механических характеристик благодаря равномерному нагреву со всех сторон.

Для отделения детали от печатного стола применяются электроэрозионные или ленточнопильные станки. Следом удаляют поддерживающие структуры и полируют текстуру, выбирая метод обработки в зависимости от требуемого результата и производственных возможностей — от наждачной бумаги различной зернистости до токарной обработки.

Подготовка инженера к процессу печати в VoxelDance Additive

Одним из лучших решений для подготовки цифровой модели к производству является VoxelDance Additive. Разберём ключевые этапы работы с будущим 3Д печатным изделием перед загрузкой файла на 3Д принтер:

1. Импорт файлов и восстановление геометрии.
   Программа поддерживает прямую загрузку CAD-файлов (STEP, IGES, SolidWorks) и автоматическое исправление ошибок сетки. Для критически поврежденных моделей применяется инструмент Shrink Wrap, который создает точную оболочку поверх исходной детали.

2. Имплицитное моделирование (Модуль Design)
   В отличие от традиционного CAD-моделирования, при имплицитном моделировании форма описывается через математические функции. Это позволяет генерировать сверхсложные TPMS-структуры (гироиды, примитивы) для теплообменников из стали, которые обеспечивают идеальное соотношение площади к объему и равномерное распределение нагрузок. Использование системы нодов позволяет создавать сценарии автоматизации, исключая рутинные операции при подготовке однотипных деталей.

3. Термомеханическая симуляция (модуль Engineering).
   Перед запуском печати инженер проводит тепловой анализ для выявления зон перегрева, пор и микротрещин, характерных для стали. Система рассчитывает потенциальные деформации с точностью до 85%, позволяя визуализировать искажения до начала работы лазера.

4. Компенсация и оптимизация.
   На основе данных симуляции инженер применяет функцию компенсации, которая изменяет геометрию CAD-модели таким образом, чтобы после усадки материала деталь принимала проектные размеры. Это исключает необходимость механической подгонки. Инструмент Support Optimization анализирует устойчивость модели и позволяет сократить объем поддержек до 60%, существенно экономя металлический порошок.

5. Подготовка управляющей программы.
   Финальный этап включает высокоскоростной 3Д нестинг с GPU-ускорением для плотной компоновки деталей в камере. Инженер настраивает адаптивный слайсинг (толщина слоя от 20 мкм) и стратегии движения лазера, что гарантирует требуемую плотность и чистоту поверхности стали.

Какие виды нержавеющей стали можно печатать на 3Д принтере?

Существует множество видов нержавеющей стали, и внутри каждого типа практически бесконечное количество вариаций с уникальными физико-механическими свойствами. Приведём наиболее распространённые марки нержавеющей стали в 3Д печати:

Нержавеющая сталь 17-4 PH: этот сплав обладает исключительно высокими механическими характеристиками, особенно после термической обработки. Благодаря выдающейся прочности, твёрдости и устойчивости к коррозии он востребован в самых жёстких промышленных условиях, где необходимы надёжные функциональные детали.

Нержавеющая сталь 316L: самый популярный выбор для 3Д печати благодаря своей коррозионной стойкости, прочности и пластичности, а также высокой устойчивости к кислотам. Она широко используется в различных отраслях промышленности, включая аэрокосмическую, медицинскую и автомобильную.

Нержавеющая сталь 304L: идеальный вариант для бюджетного прототипирования. Этот материал на ~10 % уступает 316L по уровню прочности, но обеспечивает хороший баланс между стоимостью и коррозионной стойкостью.

Не любая нержавеющая сталь подходит для 3Д печати, и большинство производителей принтеров сертифицировали конкретного поставщика металлических материалов для использования в своих машинах.

Ниже приведём сравнительную таблицу характеристик этих сплавов:

Характеристика	17-4 PH	316L	304L
Прочность на разрыв	~960 МПа, очень высокая	~620 МПа, высокая	~600 МПа, высокая
Твёрдость	Высокая (~43 HRC)	Средняя (~87 HRB)	Средняя (~87 HRB)
Коррозийная стойкость	Хорошая (сравнима с 304)	Отличная (особенно в хлоридах, кислотах, морской воде)	Хорошая, но уступает 316L в агрессивных средах
Магнитные свойства	Магнитная	Немагнитная	Немагнитная
Стоимость	Средняя	Средняя	Низкая
Применение	Детали с высоким износом, инструменты, пресс-формы, хирургические инструменты	Медицина, пищевое оборудование, детали, применяемые в морской и химической среде	Прототипирование, бюджетные изделия, архитектурный декор, детали без агрессивных сред

Важно понимать, что конечные характеристики изделий зависят от параметров печати и методов обработки, поэтому значения являются ориентировочными.

Пример печати нержавеющей сталью от Eplus3D

За плечами Eplus3D более 30 лет опыта в области аддитивных технологий и производства оборудования для 3Д печати. Компания занимается исследованиями и разработками технологических процессов. Сегодня Eplus3D стала мировым лидером в области промышленной 3Д печати металлов и полимеров, предлагая комплексные решения в сфере аддитивного производства.

Eplus3D регулярно привлекает внимание 3Д печатного сообщества масштабными и качественными проектами. Наиболее яркие и актуальные из них на сегодняшний день связаны с аэрокосмической отраслью и автомобильной промышленностью. Однако в этот раз компания провела целый научный анализ, в котором рассматривается использование нержавеющей стали 316L для изготовления закрытых рабочих колес насоса. В проекте команда Eplus3D исследовала влияние параметров процесса и углов построения на качество изготовления. А также изучила влияние плотности энергии на шероховатость поверхности и твердость печатного объекта.

Рабочее колесо является незаменимым элементом насосных систем, играя ключевую роль в определении гидравлической производительности в турбомашинах. Закрытое рабочее колесо представляет собой особенно сложную в изготовлении конструкцию из-за особенностей геометрии внутренних элементов. Именно в таких случаях аддитивное производство становится революционным решением для производства цельных деталей, предлагая контролируемые сроки выполнения и повышение гибкости проектирования.

Рабочие колеса были изготовлены с использованием 3Д принтера Eplus3D EP-M260 из нержавеющей стали 316L. Печать рабочего колеса диаметром 145 мм с углом наклона на столе построения 30˚ заняла 53 часа и включает 3124 слоя.

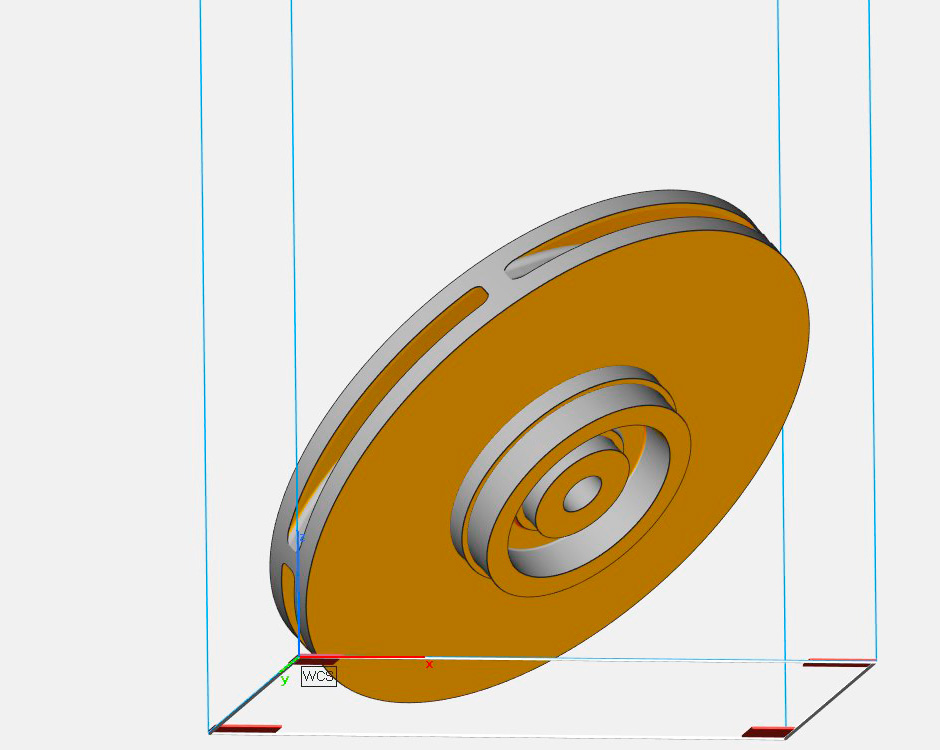

Правильное расположение детали на платформе построения напрямую влияет на качество и скорость её изготовления. Немаловажную роль играет и экономия на материалах, если геометрия детали позволяет напечатать изделие с минимальным количеством поддерживающих структур. В исследовании рассматриваются углы построения 0˚, 30˚ и 90˚ для закрытого рабочего колеса, и, как оказалось, угол построения 30˚ в данном случае обеспечивает успешное изготовление модели. Более того, для получения бездефектных закрытых рабочих колес необходимо поддерживать плотность энергии на нижней поверхности в диапазоне от 80% до 100% от плотности энергии на внутренней поверхности.

Нижняя поверхность модели

Внутренняя поверхность модели

Максимальная твердость была зафиксирована на уровне 233 HV, минимальная шероховатость поверхности на уровне 12,79 мкм, при плотности энергии 41,66 Дж/мм³ и 55,55 Дж/мм³ соответственно. В зависимости от требуемого результата и приоритетов к характеристикам конечного изделия с помощью контроля плотности энергии пользователь может может прогнозировать физико-механические свойства напечатанной детали.

В процессах селективного лазерного сплавления (SLM) объёмная плотность энергии (VED) — это комплексный параметр, объединяющий четыре основных:

P — мощность лазера

v — скорость сканирования

h — расстояние между проходами (hatch spacing)

t — толщина слоя

Именно этот параметр напрямую влияет на тепловые процессы в зоне сплавления и, как следствие, на формирование структуры и дефектов. В многочисленных исследованиях плотность энергии рассматривается как один из главных параметров для получения деталей без дефектов.

При 3Д печати металлом важно выявить оптимальный диапазон плотности энергии, при котором достигаются необходимые механические свойства. Отклонения в обе стороны ведут к ухудшению:

Слишком низкая VED - недостаточное сплавление, трещин и снижение прочности

Слишком высокая VED - перегрев и ухудшение свойств

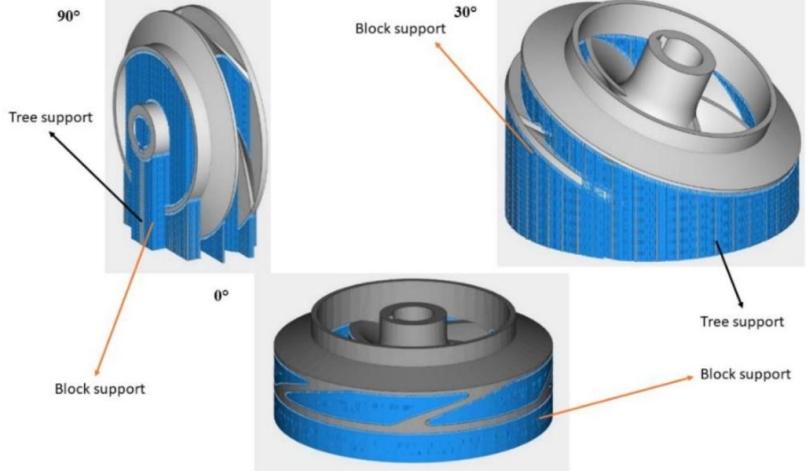

Правильно расставленные поддержки также имеют очень важную роль в 3Д печати металлом, как и выбор их типа. Многочисленные исследования показали, что использование сплошных или блочных опор приводит к улучшению механических характеристик и превосходному качеству поверхности, особенно для нависающих частей модели. Эти поддержки способствуют эффективному рассеиванию тепла, оптимизируя конечный результат.

Популярные модели принтеров для печати нержавеющей сталью

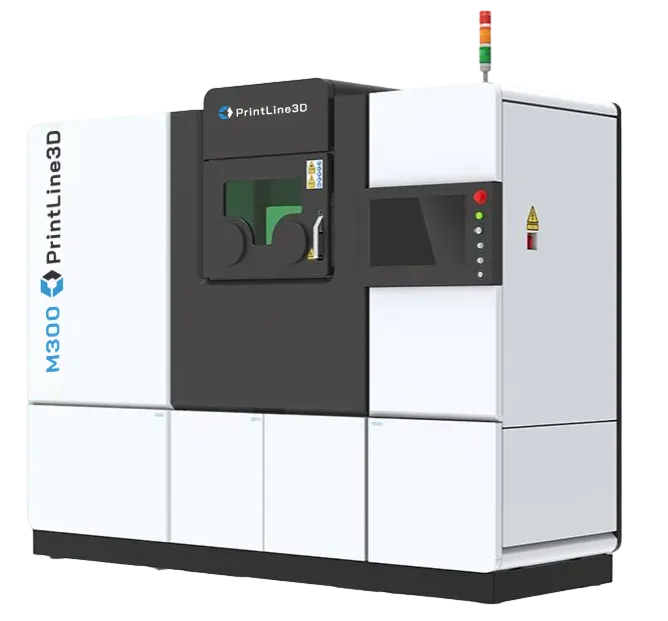

Эта модель создана для эффективного решения широкого круга задач в различных отраслях промышленности. В стандартной комплектации оснащается двумя волоконными лазерами. Самая компактная модель из подборки, сочетающая в себе все необходимые характеристики для широкого круга задач.

Область построения: 300 × 300 × 400 мм

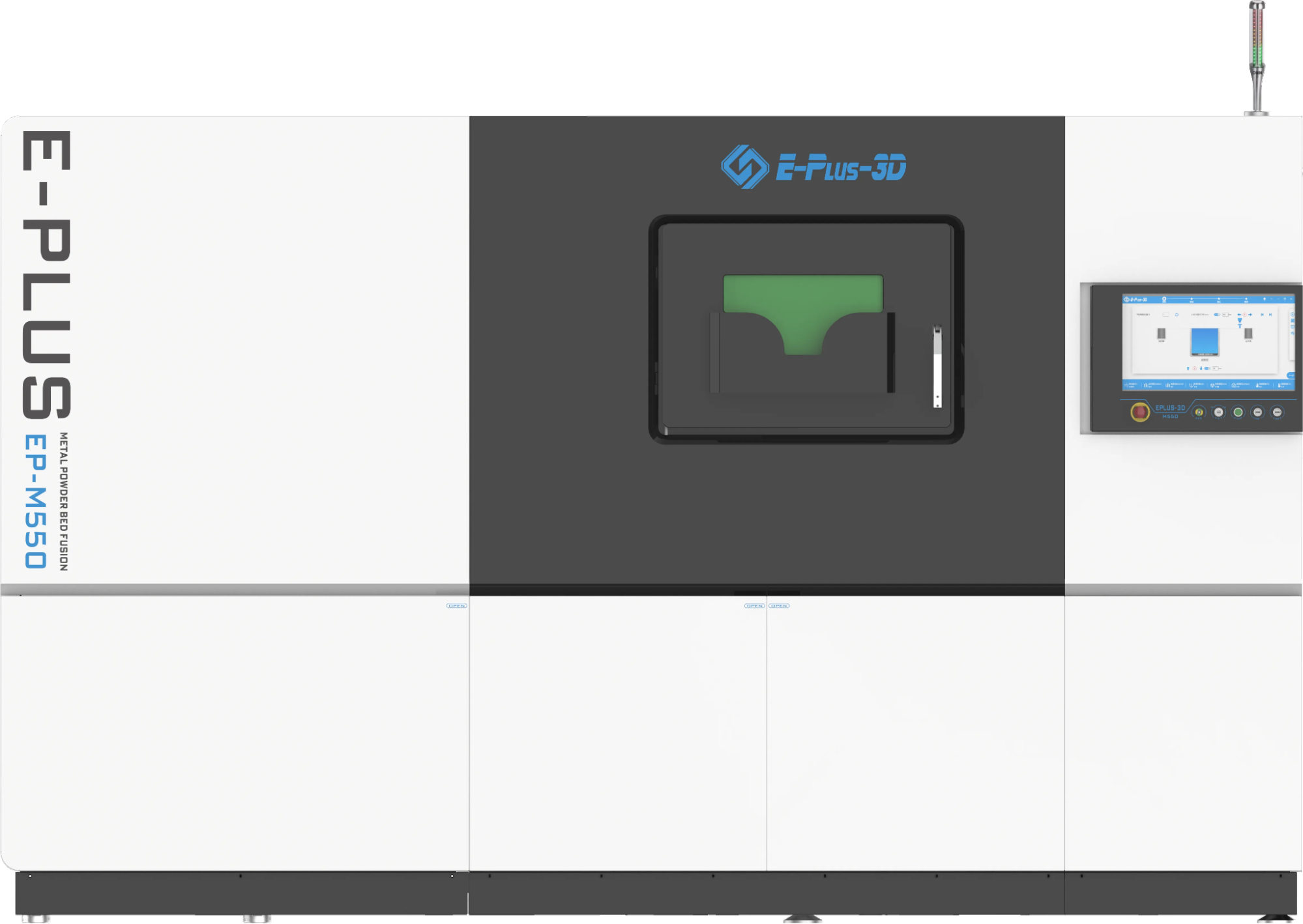

Модель создана для производства крупных деталей с высочайшей скоростью, при этом занимая минимум производственной площади. Оснащается 4, 6 или 8 лазерами. Eplus3D EP-M550 обеспечивает значительное ускорение процесса печати за счёт двунаправленного метода нанесения порошка (при однонаправленном методе ракель после нанесения каждого слоя возвращается в исходную позицию, совершая холостой ход). Двунаправленная система наносит порошок при движении в обе стороны, полностью исключая пустое возвратное движение.

Область построения: 550 × 550 × 450 мм

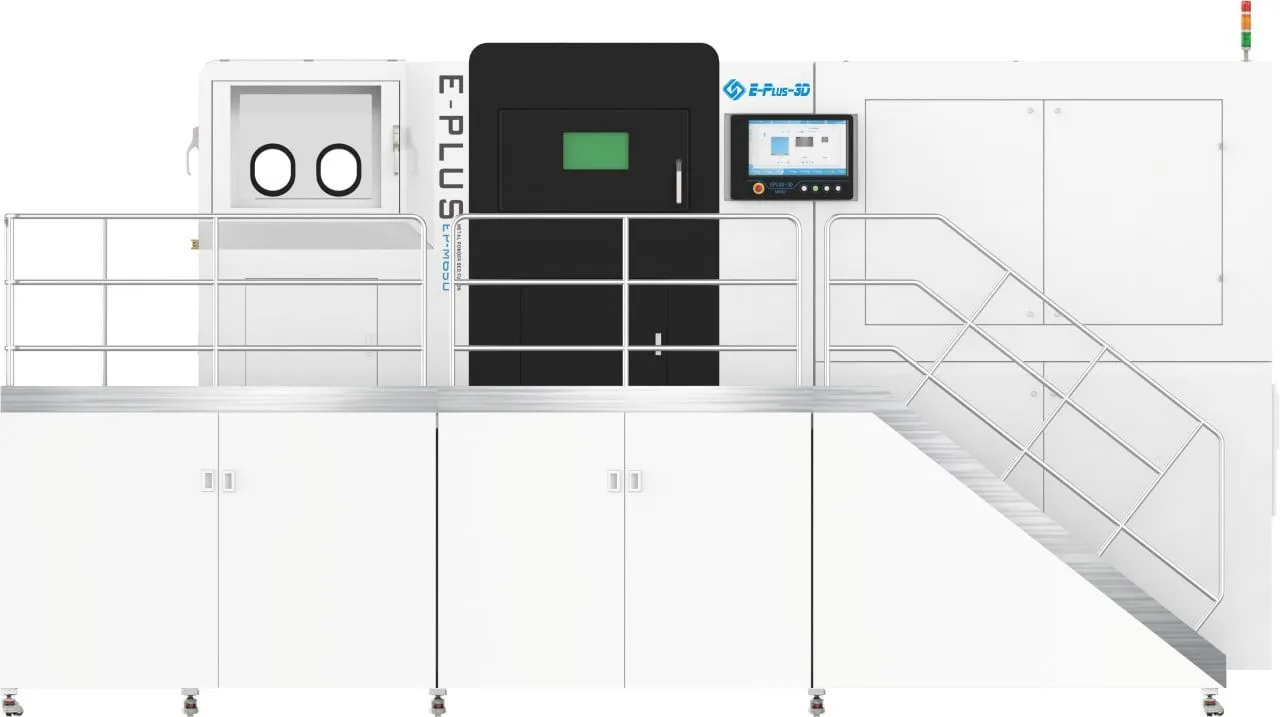

Eplus3D EP-M650

Из всех вышеперечисленных моделей M650 обладает самой объёмной областью построения для производства крупных деталей и больших партий мелких изделий. Благодаря четырём лазерам печать в таком устройстве становится не только крупногабаритной, но и высокоэффективной.

Область построения: 650×650×750 мм

Заключение

3Д печать нержавеющей сталью уже сейчас меняет правила игры в промышленности. Там, где раньше совместить сложную геометрию, доступную стоимость и требуемые сроки было невозможно, сегодня объединяет в себе промышленный 3Д принтер. Такая технология позволяет не просто повторять существующие детали, а переосмысливать целые механизмы — более лёгкие, прочные и функциональные. Для производства это означает меньше затрат, меньше простоев, больше уверенности в результате и пространства для реализации. И это только начало пути, на котором сталь, на сегодняшний день используемая практически в каждой отрасли, обретает новое, аддитивное видение.

На примере печати закрытого рабочего колеса из нержавеющей стали мы продемонстрировали, что промышленные 3Д принтеры требуют тщательного учёта параметров печати для минимизации всех сложностей, связанных с его изготовлением. Для получения качественных деталей и повышения общего качества печати необходимо обеспечить оптимальное сочетание всех важных важных параметров. К ним относятся и тонкий анализ конструкции для правильного определения угла построения, и использование достаточной плотности энергии на поверхности для успешной печати.

Экономически технология оправдана именно там, где на первый план выходит сложность, а не объём. Отказ от дорогостоящей оснастки, минимальные отходы материала и возможность быстрой доработки прототипов делают селективное лазерное сплавление выгодной альтернативой традиционным методам для аэрокосмической, медицинской, автомобильной, машиностроительной, дизайнерской и архитектурной отраслей. Однако перед закупкой промышленного оборудования всегда необходимо индивидуально рассчитывать себестоимость выпуска деталей — это позволит точно понять, насколько актуально оснащение конкретной производственной площадки.
