Какая точность контроля геометрии?

До 4 мкм. Точность зависит от размеров, поверхности изделия и типа применяемого сканера.

В каком формате предоставляется отчёт?

PDF‑отчёт с таблицей отклонений и цветовой картой; по запросу – облако точек или STL‑модель.

Нужна ли эталонная 3Д модель для контроля?

Желательно. Если эталонной модели нет, мы можем создать её по первому образцу детали методом 3Д сканирования.

Можно ли провести сканирование на моей территории?

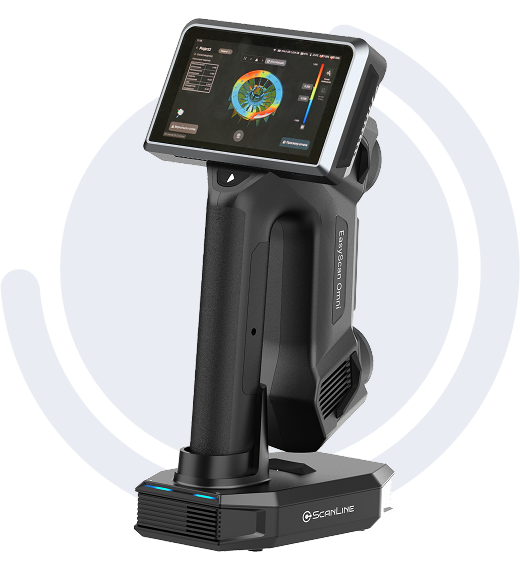

Да, возможен выезд специалиста с портативным сканером на площадку заказчика.

Контроль геометрии деталей по 3D-модели — услуги и цены

Описание услуги

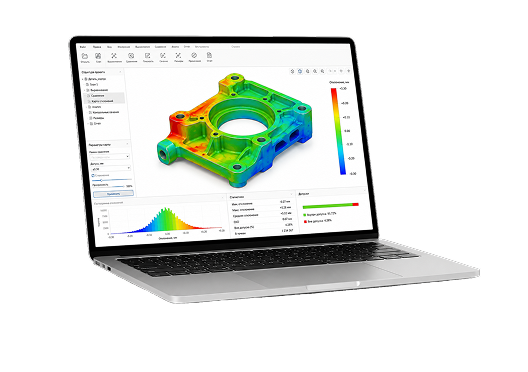

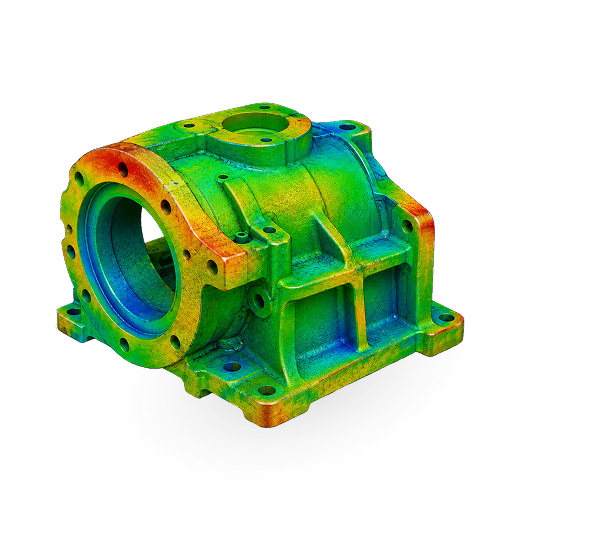

Контроль геометрии — способ проверки соответствия готового изделия по эталонной 3Д модели (CAD) или чертежу с помощью 3Д сканирования. Деталь сканируется высокоточным сканером, полученное облако точек совмещается с эталоном, после чего рассчитываются отклонения формы и размеров. По результатам формируется отчёт с цветовой картой и/или таблицей отклонений.

Метод применяется для контроля геометрических параметров изготовленных деталей и оснастки, контроля геометрии после литья, 3Д печати или механической обработки, а также при реверс‑инжиниринге и восстановлении утраченной конструкторской документации.

Преимущества контроля геометрии в 3DVision:

Точность измерений до 4 мкм — выявляем даже минимальные отклонения геометрии от эталона.

Бесконтактный метод — не повреждает и не деформирует изделие, подходит для хрупких и тонкостенных деталей.

Наглядный PDF‑отчёт с цветовой картой и/или таблицей отклонений.

Проверка изделий, выполненных из любых материалов и габаритов — металл, пластик, композиты, крупногабаритные объекты.

Стоимость контроля геометрии рассчитывается индивидуально.

Так как каждый проект сочетает в себе ряд уникальных факторов, установить фиксированные цены невозможно. Но можно выделить основные факторы, влияющие на формирование стоимости услуг:

Исходные данные

Если есть эталонная 3Д модель или чертёж, сравнение будет максимально точным. Если нет, можно создать его по первому образцу детали методом 3Д сканирования или реверс‑инжиниринга.

Подготовка изделия к сканированию

Для глянцевых, тёмных или прозрачных поверхностей может потребоваться нанесение временного матирующего покрытия, а также маркеров для точного совмещения сканов.

3Д сканирование

Зависит от габаритов и сложности геометрии изделия, а также от требуемой точности и выходного формата данных.

Обработка данных и отчёт

Облако точек совмещается с эталонной 3Д моделью, рассчитываются отклонения, формируется отчёт с цветовой картой, таблицей. Стоимость зависит от требуемой детализации отчёта.

Выездное 3Д сканирование

При необходимости специалист с портативным сканером выезжает на площадку заказчика — стоимость зависит от удалённости объекта и времени работ.

Тираж

Чем больше партия одинаковых деталей — тем ниже цена контроля за единицу изделия.

Подробнее Заказать

До начала работы необходимо отправить эталонную 3Д модель в формате STL или STEP, чертёж на электронную почту или привезти к нам в офис реальный образец детали. Менеджер обсуждает с заказчиком все основные вопросы, утверждает цену и сроки, готовит коммерческое предложение, счёт, оформляет документы и техническое задание для производства.

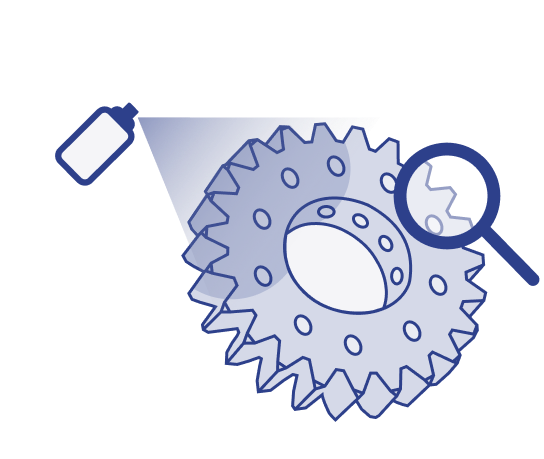

Выполняется импорт эталонной 3Д модели или чертежа в специализированное ПО, при необходимости на изделие наносятся маркеры или матирующее покрытие для качественного сканирования.

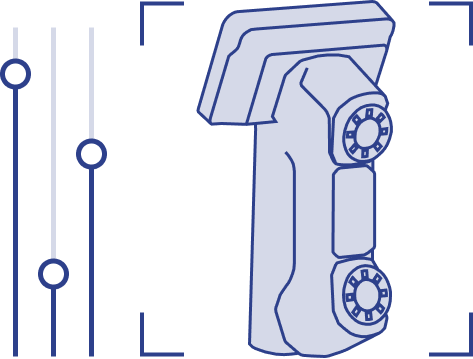

Выполняется настройка сканера под задачу: выполняется калибровка, подбирается разрешение, экспозиция и способ расположения детали (на поворотном столе, подъёмнике и т.п.).

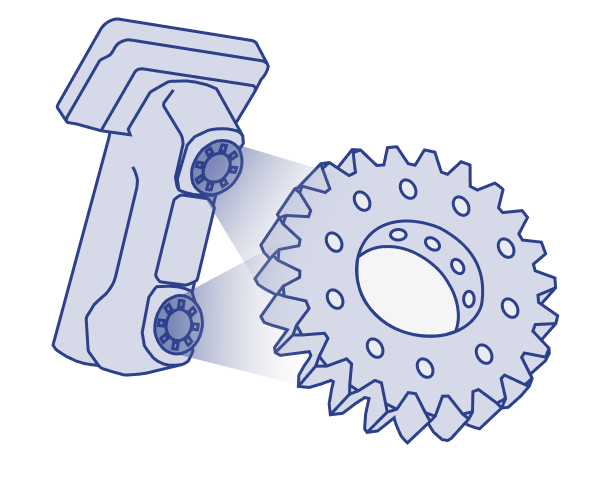

Изделие сканируется с нужного числа ракурсов для полного охвата поверхности, отдельные сканы объединяются в единую полигональную модель.

Полученные данные совмещаются с эталонной 3Д моделью или чертежом, рассчитываются отклонения формы и размеров. По результатам формируется отчёт с их значениями.

Готовый отчёт с результатами контроля передаётся заказчику в электронном виде, при необходимости – вместе с облаком точек или STL‑моделью. Изделие возвращается клиенту – его можно забрать самостоятельно из нашего офиса в Санкт‑Петербурге или Москве либо оформить доставку транспортной компанией.

Оценка стоимости и сроков контроля

Подготовка изделия и данных

Подготовка к 3Д сканированию

3Д сканирование

Обработка данных и создание отчёта

Передача отчёта заказчику

Через форму на сайте можно оставить заявку на контроль геометрии. Прикрепите к своему запросу описание задачи, техническое задание и др. дополнительную информацию (эскизы, чертежи, 3Д модели) – это поможет нам быстрее обработать заявку.

После отправки заявки в течение одного рабочего дня мы свяжемся с вами, чтобы уточнить исходные данные, требования к точности, формат отчёта, сроки и условия выполнения работ.

После обсуждения всех вопросов мы предоставляем расчёт и составляем договор, в котором фиксируем сроки, стоимость, условия оплаты и утверждённые параметры контроля – требуемую точность измерений и формат итогового отчёта.

В рамках утверждённого ТЗ проводятся работы по 3Д сканированию, сопоставлению полученных данных с эталонным образцом и построению отчёта.

Проверяем готовый отчёт по результатам контроля геометрии: корректность полученных данных, результаты сопоставления с эталонной моделью и размеры выявленных отклонений. После проверки отправляем отчёт заказчику по электронной почте. При необходимости дополнительно передаём облако точек или STL‑модель изделия.

Заполните заявку на сайте

Мы свяжемся с вами для уточнения деталей

Предоставляем расчет и заключаем договор

Выполнение работ

Проверка и отправка результатов работы

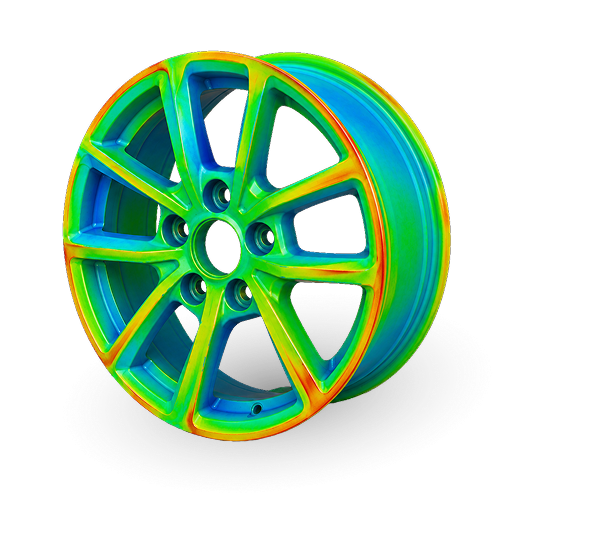

Проверка геометрии кузовных деталей, штампов и оснастки после ремонта, реставрации или изготовления – сравнение с эталонной 3Д моделью и выявление отклонений перед запуском в производство.

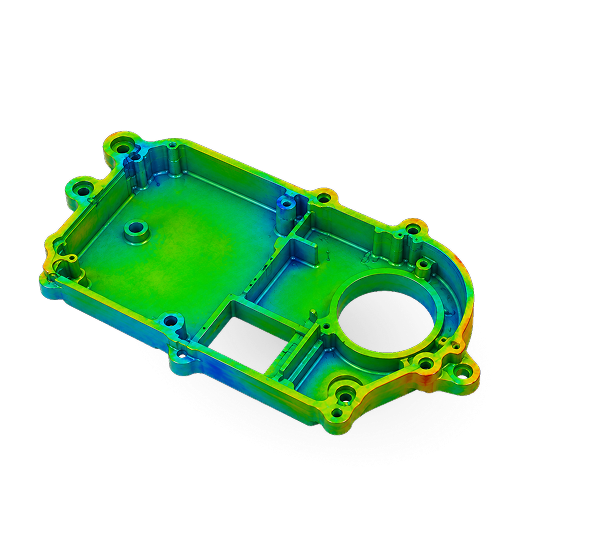

Контроль корпусных деталей и сложных сборочных единиц приборов и электронных устройств – проверка соответствия заданным параметрам перед запуском изделия в серию.

Контроль отливок, кованых и механически обработанных деталей промышленного оборудования – выявление деформаций, усадки и отклонений от чертежа при приёмке партии.

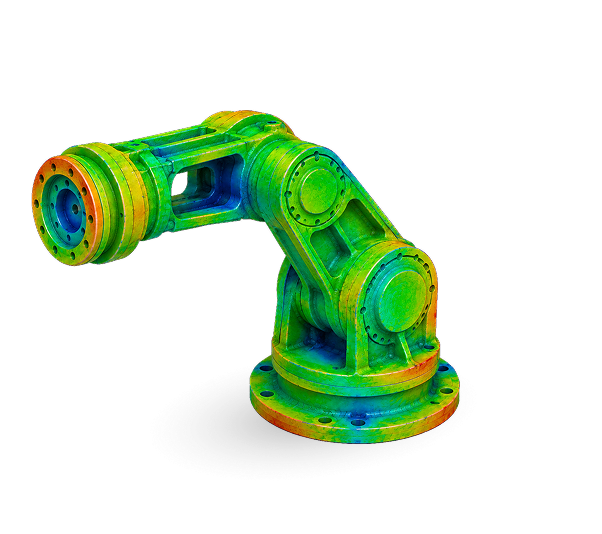

Контроль геометрии узлов и корпусных элементов роботизированных систем – проверка точности сборки и соответствия документации.

Посмотреть видео о нас

Точность измерений до 4 мкм
Выявляем даже минимальные отклонения геометрии от эталона

Бесконтактный метод
Не повреждает и не деформирует изделие, подходит для хрупких и тонкостенных деталей

Полный цикл работ на собственном производстве
Контролируем качество на каждом этапе: от приёмки изделия до выдачи отчёта заказчику

Собственный штат инженеров
Подбираем оборудование и методику сканирования под конкретную задачу, от небольшой детали до крупногабаритной оснастки

Наглядный PDF‑отчёт с цветовой картой и/или таблицей отклонений
Результат понятен даже без инженерной подготовки

Выездное 3Д сканирование по всей России
Специалист с портативным сканером выезжает на площадку заказчика

У каждого проекта – персональный менеджер
Он координирует работу инженеров, согласовывает сроки и формат отчёта, отвечает на вопросы заказчика

Более 10 лет на рынке аддитивных технологий и 3Д сканирования
Компания сертифицирована по стандартам ISO 9001:2015
