Процесс литья пластмасс: полный разбор технологии от сырья до готового изделия

Содержание

• Основные виды литья
  • Литье в силиконовые формы
  • Инжекционное литье
  • Компрессионное литье
  • Интрузионное литье
  • Многокомпонентная инжекция (Соинжекция)
• Оборудование для литья пластмасс
• Материалы и их свойства
• Этапы литья пластмасс (на примере инжекционного метода)
  • Подготовка сырья
  • Подготовка оснастки
  • Пластикация
  • Инжекция
  • Досыл и выдержка под давлением
  • Охлаждение
  • Извлечение изделия
  • Контроль качества и постобработка
• Особенности проектирования изделий под литье пластмасс (DFM)
• Преимущества и ограничения
• Области применения
• Возможные дефекты и их устранение
• Заключение

Метод обеспечивает точность и повторяемость геометрии для каждой детали в серии. Благодаря технологии можно создавать сложные и многофункциональные изделия. Высокая скорость цикла делает литье выгодным при массовом производстве.

Основные виды литья

Литье классифицируют по принципу работы с пластиком и типу оборудования. Выбор метода зависит от сырья, сложности изделия и объема партии.

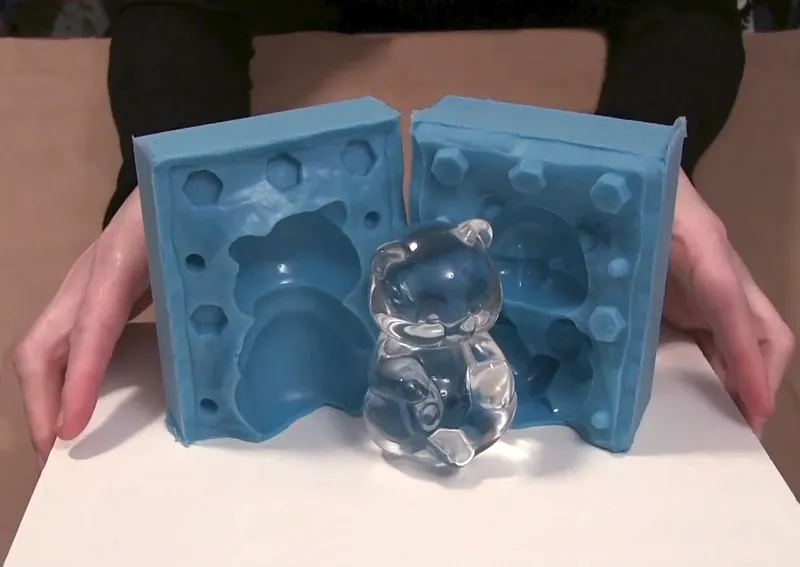

Литье в силиконовые формы

Подходит для малых серий и единичных изделий. Форму изготавливают из силикона, она точно копирует мастер-модель. Жидкий полимер (обычно это эпоксидные или полиуретановые смолы) заливают вручную. Смесь постепенно затвердевает. Метод идеален для изготовления прототипов, художественных отливок, сувениров, корпусов. Его отличает доступная оснастка, но для массового производства он не подходит.

Инжекционное литье

Промышленная технология. Суть проста: расплавленный пластик под давлением впрыскивают в металлическую форму. Там он охлаждается и твердеет. После форму раскрывают, изделие извлекают. Метод отличается высокой скоростью, точностью и экономичностью при массовом выпуске. Его применяют в автомобилестроении, электронике и медицине. Главный минус — стоимость оборудования.

Компрессионное литье

Способ используют для термореактивных пластмасс. Порошкообразный или таблетированный материал помещают в открытую нагретую форму, после чего ее смыкают. Под действием температуры и давления пластик плавится, полимеризуется. Технология проще и дешевле инжекционной. Ее часто используют для выпуска прочных изделий с простой геометрией, например, ручек или корпусов. Недостатки — низкая скорость и ограничения по сложности деталей.

Интрузионное литье

Подходит для изготовления крупногабаритных изделий с тонкими стенками: панелей, крышек, бамперов. Пластик под низким давлением подают в полость через червячный механизм. В этот момент форма остается чуть приоткрытой. После заполнения полости ее полностью смыкают. Расход сырья экономичный. Изделие получается с однородной структурой.

Многокомпонентная инжекция (Соинжекция)

Позволяет создавать изделия из нескольких полимеров или цветов за один производственный цикл. Для этого используют термопластавтоматы с двумя и более узлами впрыска и сложные формы с подвижными элементами. Метод избавляет от этапов сборки и склеивания, помогает сократить затраты и повысить надежность предмета.

Оборудование для литья пластмасс

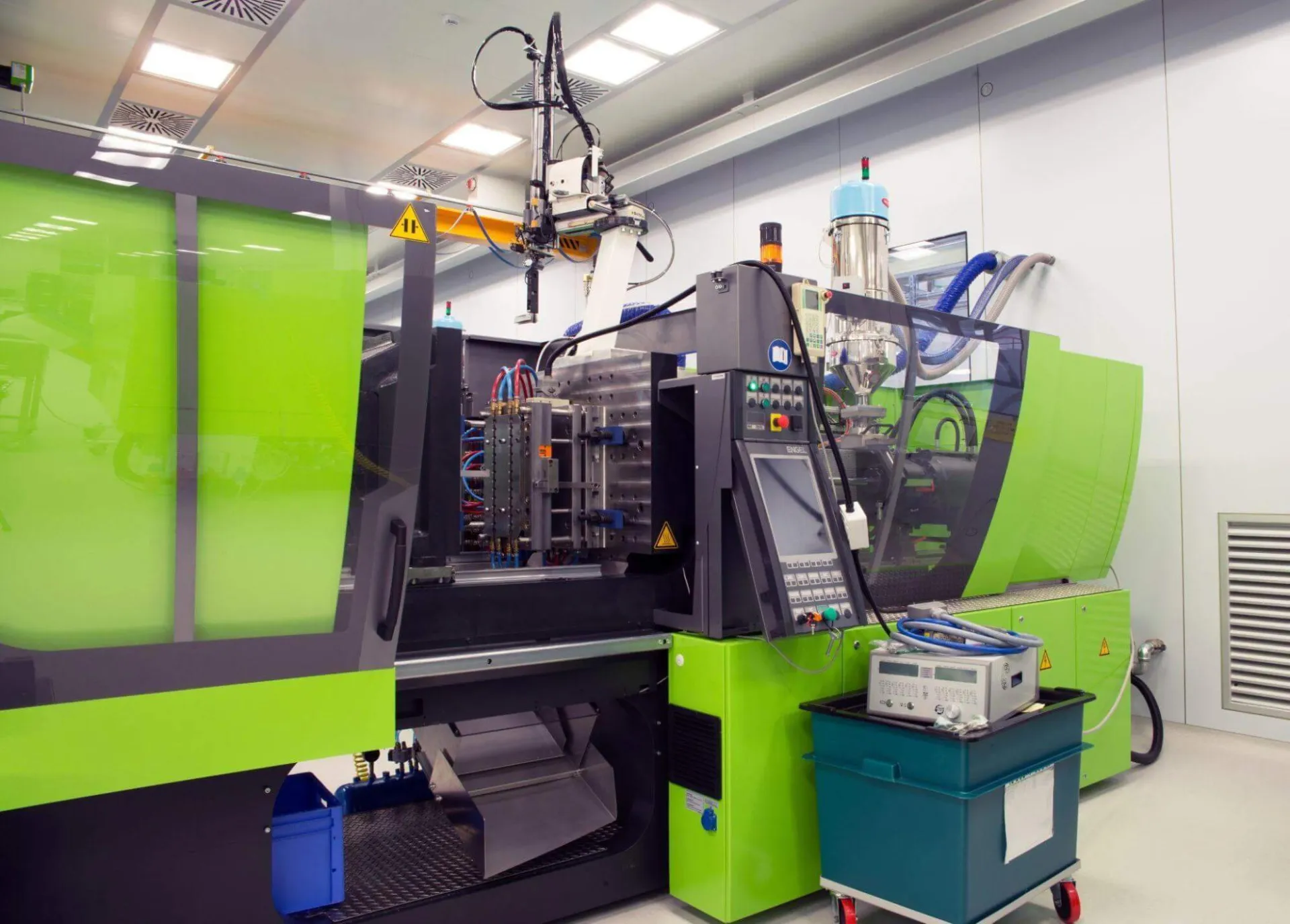

Для промышленного производства нужен термопластавтомат и пресс-форма. Они работают как единая система.

Основные компоненты оборудования:

1. Пресс. Закрывает две части пресс-формы и удерживает их под давлением, пока идет впрыск. Он же потом раскрывает оснастку для извлечения детали.
2. Инжекционный узел. Здесь происходит подготовка и впрыск состава. Гранулы пластика из бункера поступают в цилиндр. Вращающийся шнек перемешивает их и продвигает к соплу. Нагреватели по пути расплавляют гранулы. Когда накопится нужная порция расплава, шнек резко движется вперед как поршень и впрыскивает пластик.
3. Привод. Приводит в движение механизмы машины.

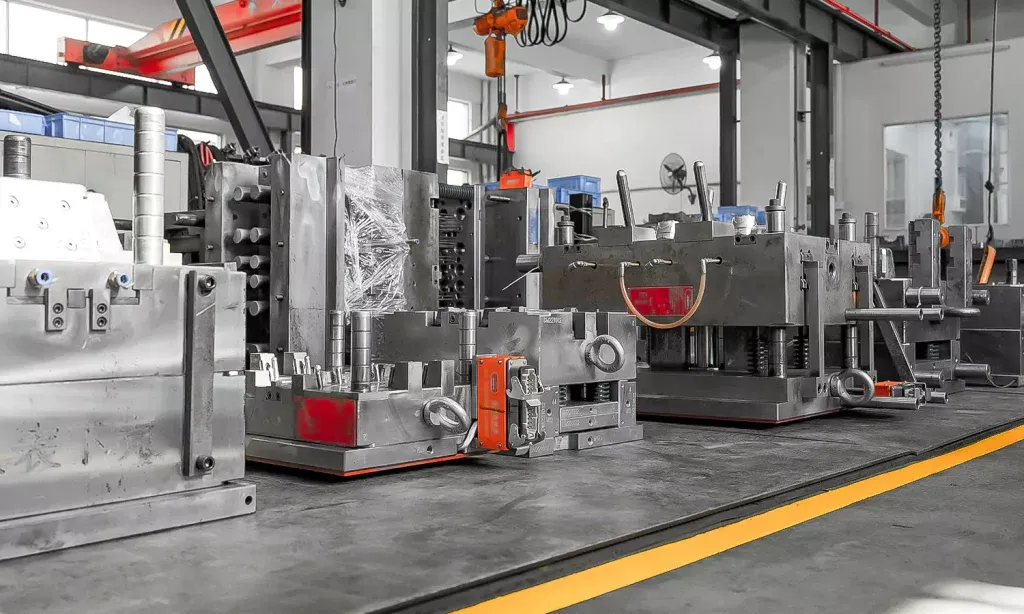

Пресс-форма — сложная металлическая оснастка. Состоит из матрицы и пуансона. Включает литьевую систему. Это сеть каналов, по которым расплав подается в полость. Также в конструкции предусмотрена система охлаждения и выталкивания.

Материалы и их свойства

Для литья используют десятки видов пластиков. Можно точно подбирать сырье под задачи конкретной детали: нужна ли ей гибкость или жесткость, стойкость к температуре или ударам.

Самый распространенный класс для инжекционного литья — термопласты. Их поставляют в виде цветных гранул. Материал плавится при нагреве, а после остывания снова твердеет. Благодаря этому свойству можно перерабатывать отходы. Основные виды:

• полипропилен (ПП);
• полиэтилен (ПЭ);
• АБС-пластик;
• полистирол (ПС);
• полиамид (ПА);
• поликарбонат (ПК) и другие.

Свойства разные. Например, состав с высокой текучестью быстро заполняет тонкие и длинные полости. Его можно впрыскивать при меньшем давлении. Менее текучий пластик (как поликарбонат) требует повышенного давления и тщательного проектирования литниковой системы.

Самый важный параметр для точности — усадка. Пластик сжимается при остывании. Коэффициент усадки строго учитывают при проектировании пресс-формы. Ее изготавливают на размеры больше готовой детали с поправкой на это сжатие.

Этапы литья пластмасс (на примере инжекционного метода)

Процесс литья под давлением — это цикл. Он повторяется автоматически для производства каждой детали. Включает несколько этапов.

Подготовка сырья

Пластиковые гранулы поступают на производство в мешках или биг-бэгах. Их нужно просушить. Для этого сырье загружают в специальные сушилки. Влага может вызвать дефекты на готовом изделии: полосы, пузыри или снизить его прочность. На этом этапе пластик смешивают с добавками, например, стабилизаторами или красителями.

Подготовка оснастки

Этап начинается задолго до запуска ТПА. Сначала инженеры разрабатывают 3D-модель. Затем на станках с ЧПУ из стального или алюминиевого блока вытачивают матрицу и пуансон, которые формируют контуры изделия. В форму встраивают дополнительные системы: охлаждения, выталкивания и подогрева. От точности ее изготовления зависит качество будущих деталей.

Пластикация

Сырье из бункера поступает в цилиндр термопластавтомата. Вращающийся шнек захватывает гранулы и продвигает их к соплу. На этом пути зоны нагрева разогревают материал до заданной температуры. Шнек одновременно перемешивает расплав, обеспечивая однородность. Когда порция пластика для следующего впрыска готова, шнек останавливается и отходит назад, готовясь к инжекции.

Инжекция

Узел смыкания закрывает пресс-форму и прижимает ее половинки с большим усилием. После этого шнек резко движется вперед. Расплавленный пластик под высоким давлением проталкивается через сопло, проходит по литниковым каналам и заполняет полость. Процесс занимает доли секунды.

Досыл и выдержка под давлением

После заполнения основной фазы впрыска начинается фаза досыла. Шнек продолжает медленно подавать состав в форму под стабильным давлением. Это компенсирует усадку пластика, которая начинается при остывании. Без досыла в детали могли бы образоваться вмятины или пустоты.

Охлаждение

Подача давления прекращается. Изделие остается в закрытой форме, пока оно остывает. Через водяные каналы тепло отводится, пластик твердеет. Время охлаждения — самая длинная часть цикла. Оно зависит от толщины стенок и свойств пластика. Пока идет охлаждение, шнек снова начинает вращаться, готовя новую порцию расплава для следующего цикла.

Извлечение изделия

Узел смыкания раскрывает пресс-форму. Подвижная часть отъезжает. Затем стержни или плиты аккуратно выталкивают готовый продукт из матрицы. Деталь падает в приемный бункер или его забирает робот-манипулятор.

Контроль качества и постобработка

Изделие визуально осматривают или проверяют автоматикой. Чаще всего требуется обрезать литники — затвердевшие каналы, по которым расплав поступал в форму. Иногда проводят дополнительную обработку: удаление облоя, зачистку следов от толкателей, термообработку для снятия внутренних напряжений, ультразвуковую сварку или покраску.

Особенности проектирования изделий под литье пластмасс (DFM)

Цель проектирования — упростить производство, снизить стоимость и предотвратить дефекты. Игнорирование этих принципов ведет к браку и удорожанию оснастки.

Толщина стенок должна быть равномерной. При необходимости перехода его делают плавным — резкий вызовет деформацию. Ребра жесткости делают тоньше основной стенки.

Для внутренних углов нужны скругления. Острый угол станет точкой разрушения при нагрузке. Визуальную остроту можно создать на стыке частей формы. Уклоны стенок (1-2°) обязательны. Для текстурированных поверхностей уклон увеличивают до 5°.

Точка впрыска оставляет след и определяет прочность. Ее размещают в толстой зоне, а линии схода потоков — вне нагруженных участков. Чтобы скрыть след, используют сложные скрытые литники.

Преимущества и ограничения

Плюсы:

1. Полный цикл литья одной детали занимает до нескольких минут. Термопластавтомат работает в автоматическом режиме 24/7, выпуская тысячи идентичных изделий в смену.
2. Метод позволяет создавать детали, которые невозможно или крайне дорого получить другими способами: элементы с внутренними полостями, поднутрениями, интегрированной резьбой, мелкими элементами и ребрами жесткости.
3. Каждое изделие в серии — точная копия предыдущего. Это критически важно для массового производства, сборки и взаимозаменяемости деталей.
4. После оплаты дорогостоящей оснастки цена одной отлитой детали становится минимальной. Затраты на материал и электроэнергию для одного цикла небольшие.
5. Изделие выходит из формы с готовой геометрией и качественной поверхностью. Часто требуется лишь обрезка литника, без дальнейшей механической обработки.
6. Можно подобрать пластик с нужными характеристиками: ударопрочный, гибкий, химически стойкий, прозрачный, окрашенный в массе.

Ограничения:

1. Высокая начальная стоимость и сроки. Изготовление оснастки — это сложно и дорого. Проектирование и производство занимает недели или месяцы и требует значительных инвестиций.
2. Экономическая нецелесообразность для мелких партий. Из-за высокой стоимости оснастки производство малой серии (десятки или сотни штук) делает каждую деталь экономически необоснованной. Для прототипов и мелких серий используют альтернативы: 3D-печать или литье в силиконовые формы.
3. Ограничения по габаритам. Максимальный размер изделия лимитирован размерами термопластавтомата и возможностями изготовления самой пресс-формы. Для крупных деталей нужны габаритные и дорогие машины.
4. Жесткие требования к DFM. Дизайн детали должен изначально соответствовать правилам литья (радиусы, уклоны, равномерность стенок).

Области применения

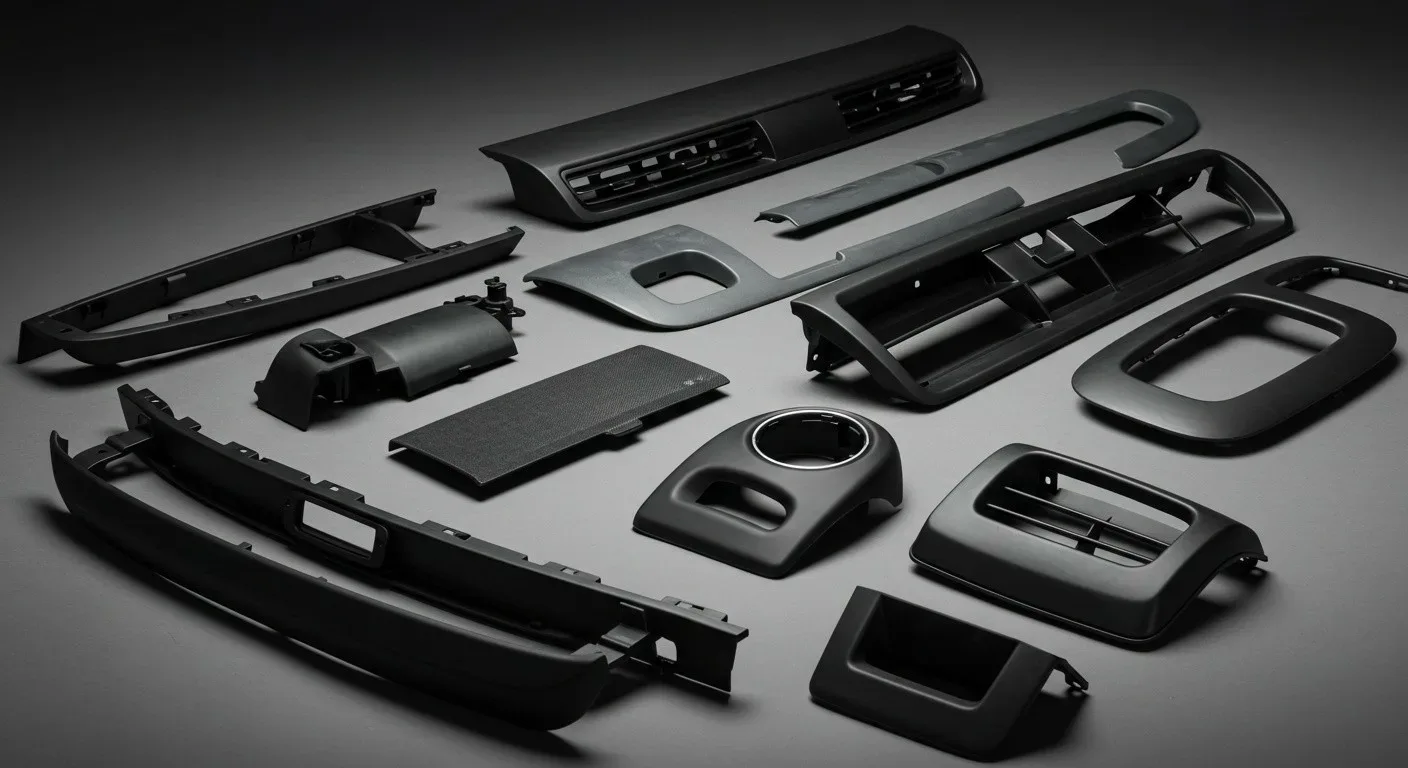

1. Автомобилестроение. Литьем производят панели приборов, подлокотники, кнопки, декоративные накладки, корпусы фар, датчиков, воздуховоды, элементы системы охлаждения.
2. Электроника и бытовая техника. Большинство корпусов для гаджетов и приборов сделаны литьем. Создают тонкостенные, эстетичные и прочные изделия с отверстиями для кнопок и разъемов.
3. Медицина. Литьем производят капельницы, корпусы диагностических приборов, компоненты медицинских кроватей и хирургических инструментов.
4. Упаковка. Крышки для бутылок, контейнеры для косметики и бытовой химии, стаканчики, блистеры для таблеток — продукты инжекционного литья.
5. Потребительские товары. Корпусы электроинструментов, детские игрушки, расчески, зубные щетки, канцелярские товары — все эти предметы тиражной повседневности изготавливают в пресс-формах.

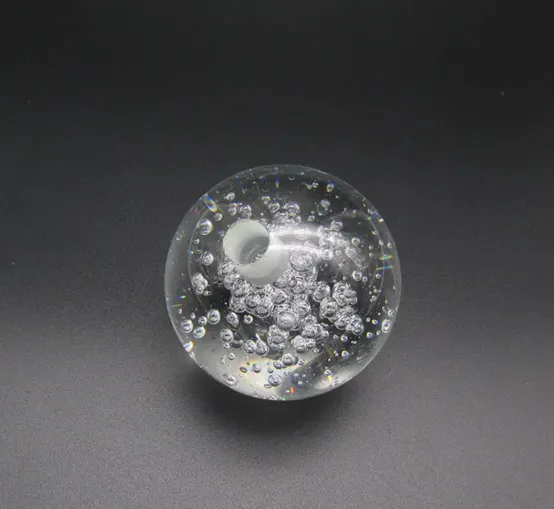

Возможные дефекты и их устранение

Дефекты возникают из-за неверных настроек оборудования, ошибок в форме или некондиционного сырья. Виды брака, их причины и способы решения сведены в таблице.

Для предупреждения брака важно поддерживать оборудование в исправном состоянии, строго соблюдать технологические режимы и использовать только стандартизированное сырье. Большинство проблем решается корректировкой параметров процесса: температур, давлений и времени.

Заключение

Литье пластмасс — высокоавтоматизированный, точный и экономически эффективный процесс для серийного производства. Результат зависит от цепочки взаимосвязанных решений: выбора метода, проектирования детали и оснастки, подбора материала и настройки оборудования.

Главное ограничение технологии — высокая стоимость и сроки изготовления пресс-формы. Это делает литье под давлением экономически выгодным только для средних и крупных серий. Для прототипов и мелких тиражей используют другие методы.
