Шаг вперед в мире сканирования: обзор новых функций EXScan Pro V4.0

26.12.2023
Новости

С момента успешного выпуска моделей EinScan 2X 2020 и EinScan Pro HD в 2020 году компания Shining 3D получила множество положительных отзывов от пользователей. Стало очевидно, что эти продукты действительно хорошо удовлетворяют потребности клиентов. Исключительное сочетание возможностей стационарного и ручного сканирования выделяет EinScan 2X 2020 и EinScan Pro HD среди других сканеров и создает сильное конкурентное преимущество на рынке.

Компания Shining 3D не только внимательно изучила отзывы своих пользователей, но и предприняла важные шаги по улучшению работы со сканерами, выпустив новую версию своего программного обеспечения -  EXScan Pro V4.0. В обновлении представлено более 20 новых функций, тщательно разработанных для расширения возможностей сканирования и повышения общей удовлетворенности от процесса.


Давайте подробно рассмотрим ключевые обновления в EXScan Pro V4.0, в том числе то, как подойти к различным сценариям как для ручного, так и для стационарного сканирования, и увидим, как каждое улучшение влияет на пользовательский опыт сканирования.

Особенности для стационарного сканирования

Серия EinScan Pro является лидером продаж на протяжении многих лет благодаря своей универсальности и возможности выполнения стационарного сканирования.

Этот режим подходит для сканирования малых и средних объектов. Вместе с поворотным столом промышленного модуля (Industrial Pack) можно автоматизировать процесс сканирования. Программное обеспечение EXScan Pro 4.0 получило ряд обновлений для этого режима сканирования, чтобы помочь вам выполнять работу эффективно и быстро.

Обрезка фона

Попрощайтесь с утомительным процессом постобработки. С помощью функции обрезки вы можете автоматически скрывать фон отсканированного объекта. Отрегулируйте установленное значение для управления диапазоном маскирования, что обеспечит вам большую гибкость в достижении безупречных результатов.

background cutting.mp4

Распознавание маркеров в режиме реального времени

Повысьте точность сканирования с помощью распознавания маркеров в режиме реального времени. Зеленые маркеры отображаются в левом поле, что позволяет быстро определить неправильно размещенные или прикрепленные маркеры. Эта функция упрощает настройку, обеспечивая точность сканирования прецизионного уровня.

real time markers1.png

Функции, добавленные в режим ручного сканирования

Используя эргономичные 3D-сканеры серии EinScan Pro, вы можете свободно двигать рукой при сканировании объектов. Быстрое сканирование в ручном режиме обеспечивает портативность и скорость работы, а режим ручного HD-сканирования гарантирует высокое разрешение и точность. Этот режим идеально подходит для сканирования относительно небольших объектов размером до 1 метра со сложной геометрией поверхности. В EXScan Pro V4.0 реализованы значительные обновления, специально разработанные для ручного сканирования.

Автоматическая режущая плоскость

Автоматическая режущая плоскость определяет и помечает самую большую часть объекта во время предварительного сканирования. Исключая эти отмеченные плоскости в процессе сканирования, пользователи могут сэкономить время и сосредоточиться на захвате основных деталей объекта.

Auto-Cutting-Plane1.mp4

Редактирование маркеров/облака точек

Кроме того, обновление также позволяет пользователям переключаться между режимами редактирования облака точек или маркеров. Редактирование облака точек включает в себя такие действия, как выделение, отмена выбора и удаление, при этом карта маркеров остается неизменной. Аналогично, редактирование маркеров не влияет на облако точек. Этот гибкий режим редактирования улучшает рабочий процесс постобработки, позволяя пользователям точно обрабатывать собранные данные в соответствии со своими требованиями.

marker editing1_ru.png

point cloud editing_ru.png

Настройка расстояния между точками

Кроме того, обновление позволяет пользователям настраивать расстояние между точками уже во время обработки собранных данных. При запуске нового проекта необходимо определить расстояние между точками, а после сканирования пользователи легко могут изменить выбранный диапазон. Существующее облако точек будет пересчитано с учетом нового расстояния между точками. Если вы решите продолжить сканирование после пересчета, новое облако точек также будет формироваться с учетом обновленного расстояния между точками.

adjust-point-distance-2.mp4

Возврат на предыдущий этап сканирования

Еще одна полезная функция, которая была добавлена в программное обеспечение для режима ручного сканирования, — возврат на предыдущий шаг. Эта функция позволяет пользователям приостановить процесс сканирования и выбрать опцию «Возврат», чтобы вернуться к предыдущему кадру. Это может быть особенно полезно, если во время сканирования была допущена ошибка или необходимо повторно отсканировать определенную область. Максимальное количество кадров, которые можно перемотать за один раз - 200, что обеспечивает пользователям достаточную гибкость для исправления любых ошибок без потери прогресса.

scan-rewinding-1.mp4

Более удобные функции постобработки

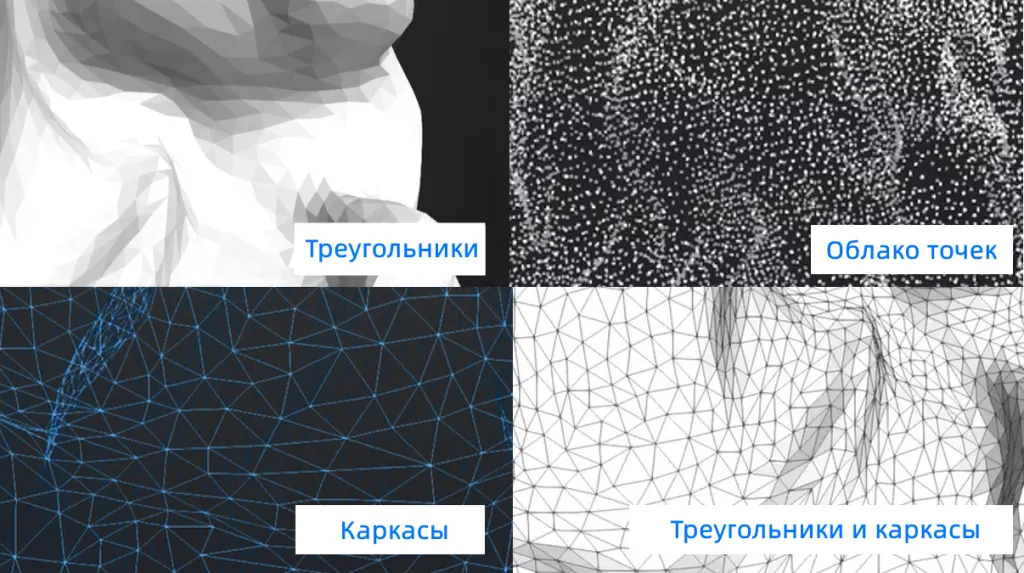

Тип отображения сетки

Воспользуйтесь широким спектром типов отображения сетки, чтобы расширить возможности визуализации. Результаты сканирования могут отображаться несколькими способами, такими как треугольники, каркасы, данные облака точек или комбинация треугольников и каркасов. Интересно, что вы также можете сохранить скан в виде файла облака точек для дальнейшего использования или анализа.


Отображение модели

Оптимизируйте рабочий процесс с помощью удобной функции отображения модели. Эта функция позволяет легко просматривать данные под разными углами без необходимости постоянно вращать мышь. Экономьте время и усилия, изучая и анализируя данные с разных точек обзора.

model-display.mp4

Улучшенные возможности измерения

Перемещение объектов

Легко манипулируйте данными с помощью добавленной функции Object Mover. Поворачивайте или перемещайте отсканированные данные, чтобы добиться желаемой ориентации.

mover.mp4

Быстрое выравнивание

Обеспечьте точное выравнивание с помощью функции Quick Alignment, оптимизирующей процессы постобработки.

alignment.mp4

Измерение расстояния между маркерами/облаком точек

Измеряйте расстояния между маркерами или облаками точек без особых усилий, обеспечивая точные и надежные результаты.

marker-measurement.mp4

Новый пользовательский интерфейс и дополнительные функции

Бесшовное соединение с функциями Texture Mapper Lite и QuickSurface

Независимо от того, хотите ли вы использовать удобство модуля Texture Mapper Lite (облегченное построение текстур) для улучшения рабочего процесса или начать работу над обратным проектированием с помощью функции QuickSurface (быстрая обработка поверхности), они легко запускаются в программном обеспечении одним щелчком мыши.

texturemapper.mp4

Мышь 3Dconnexion

Улучшенное управление благодаря интеграции мыши 3Dconnexion обеспечивает более плавную и интуитивно понятную навигацию.

12-3Dconnexion-Mouse.mp4

Заключение

EXScan Pro V4.0 меняет правила игры, предлагая существенные улучшения и инновационные функции, повышающие качество 3D-сканирования. От удаления фона до распознавания маркеров в реальном времени, автоматической сегментации плоскостей и редактирования маркеров/облаков точек — каждое обновление создано для повышения точности и эффективности. Обновленные функции постобработки и измерения в сочетании с удобным интерфейсом и дополнительными функциями подчеркивают стремление Shining 3D обеспечить бесперебойный и расширенный опыт сканирования для пользователей EinScan.

Загрузите новейшую версию EXScan Pro V4.0 прямо сейчас, чтобы открыть новые захватывающие возможности в мире 3D-сканирования!

Скачать EXScan Pro v4.0

Если остались вопросы по программному обеспечению  EXScan Pro V4.0 или вы заинтересовались приобретением моделей 3D-сканеров Einscan Pro HD/Pro 2X 2020, вы можете написать нам на электронную почту info@3dvision.su, мы с радостью проконсультируем вас.
