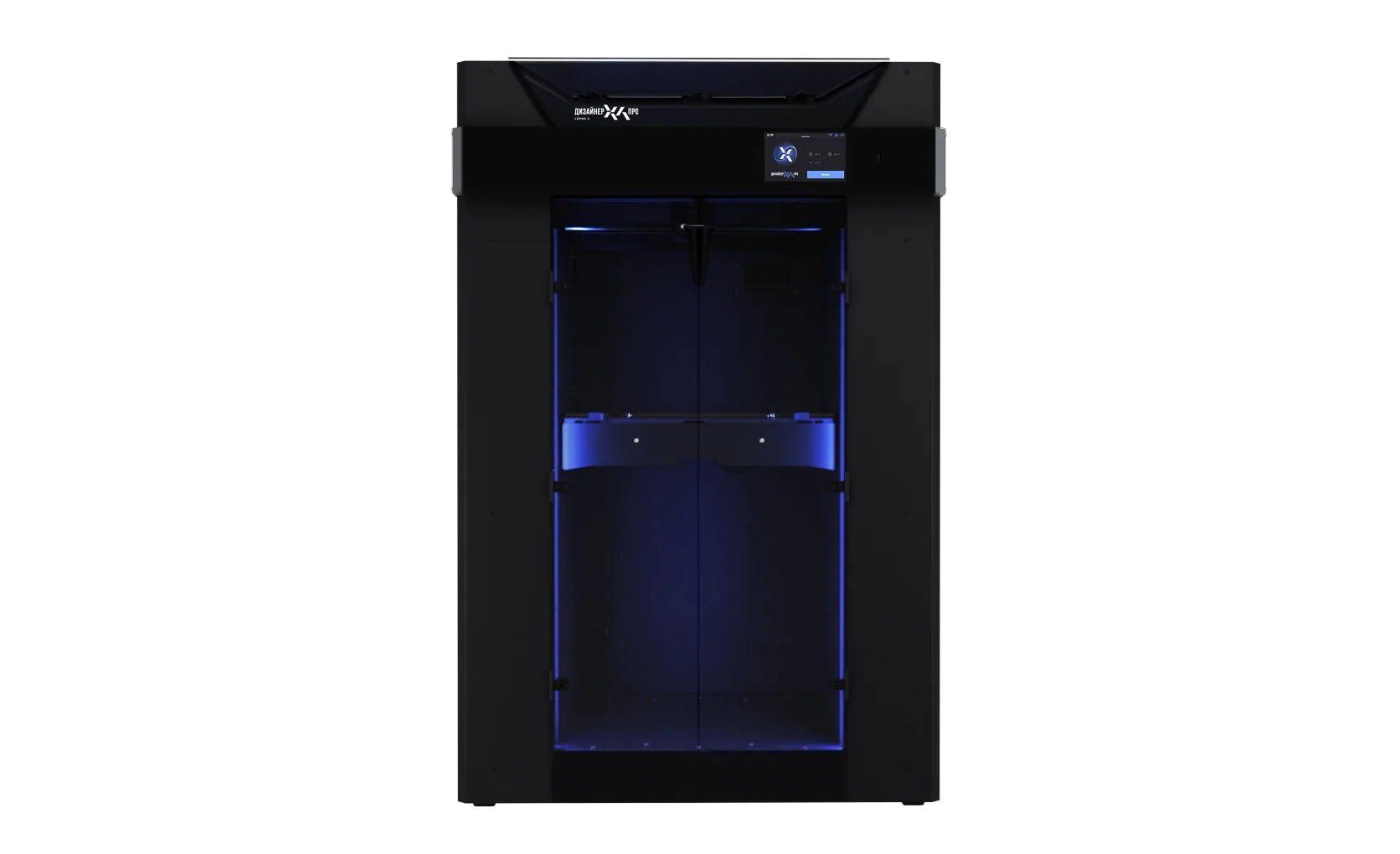

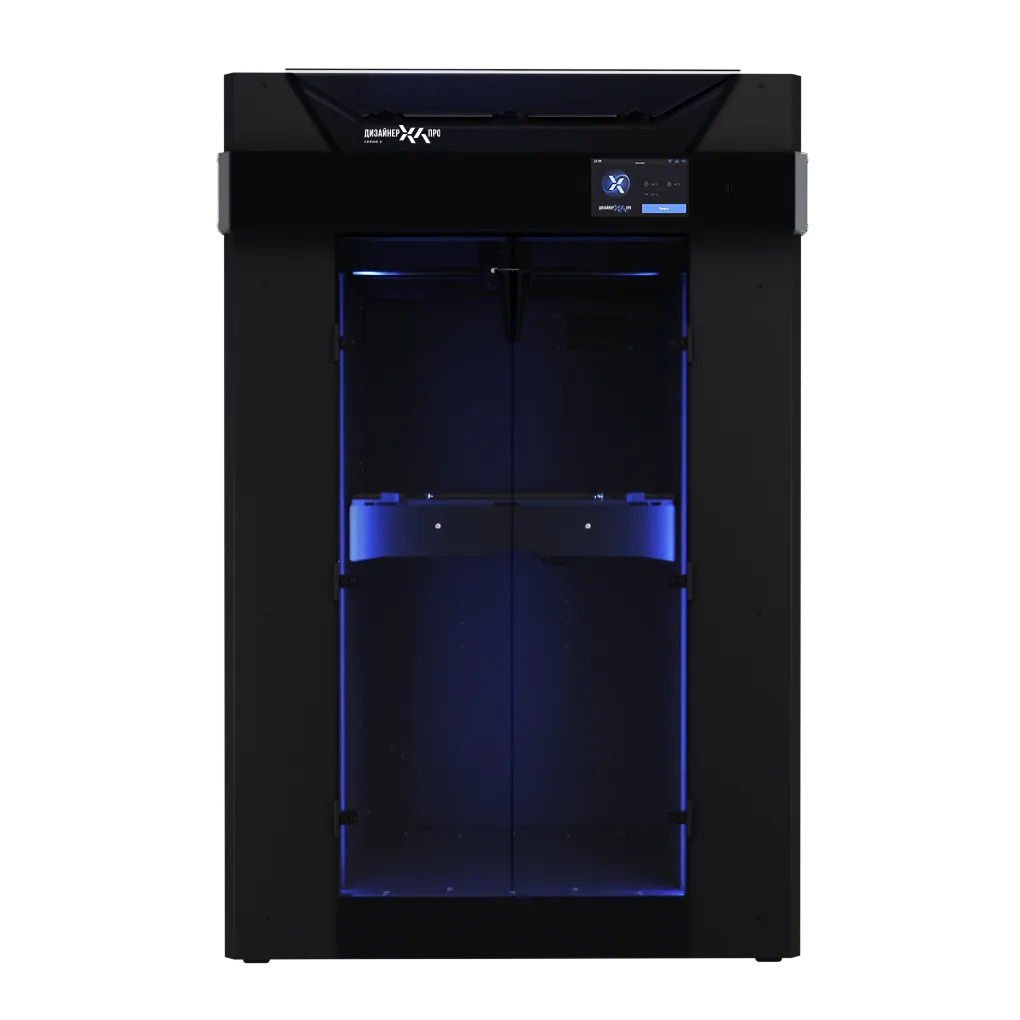

3D принтер ПИКАСО 3Д Дизайнер ХЛ ПРО С2

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 — профессиональный крупноформатный FFF 3D-принтер для изготовления функциональных деталей, инженерных прототипов, корпусов, технологической оснастки и небольших серий изделий. Модель сочетает рабочую область 360 × 360 × 610 мм, закрытую камеру с подогревом, высокотемпературную печатающую систему и двухматериальную печать с использованием технологии JetSwitch. Большой объем построения позволяет получать крупные детали целиком, а два материала расширяют возможности при создании сложной геометрии и использовании специальных поддержек.

Большая область печати

Рабочая область 360x360x610 мм позволяет изготавливать крупногабаритные детали, которые невозможно или нецелесообразно печатать на компактных 3D-принтерах. Высота построения 610 мм подходит для производства корпусов, элементов оборудования, крупных прототипов, макетов и технологической оснастки. Пространство платформы также можно использовать для размещения нескольких небольших деталей в одном задании.

Закрытая камера с подогревом

Конструкция Дизайнер ХЛ ПРО С2 предусматривает закрытую рабочую камеру и систему ее подогрева. Контролируемая температура внутри камеры помогает снизить усадку материала и риск деформации при печати крупногабаритных моделей. Особенно это важно при использовании инженерных пластиков, чувствительных к перепадам температуры. Подогрев камеры может повышать прочность моделей при работе с большинством материалов, однако для некоторых пластиков его применение не требуется или может ухудшать результат

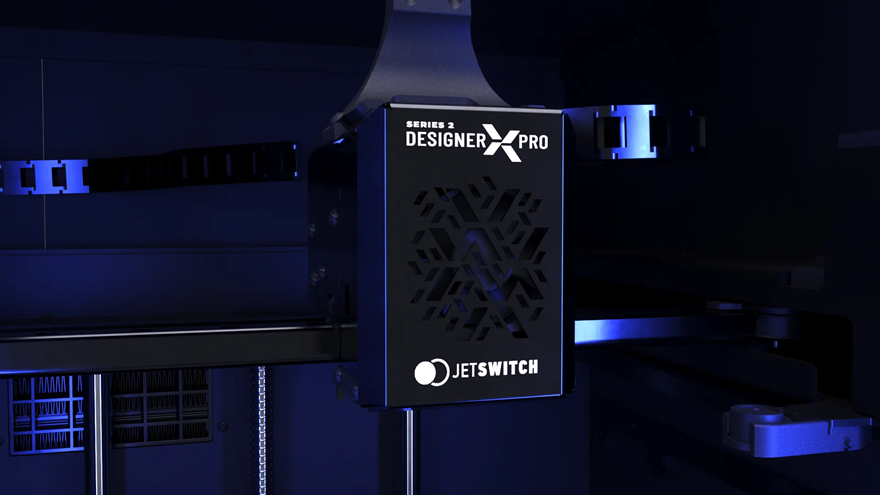

Двухматериальная печать JetSwitch

Главная особенность версии ХЛ ПРО С2 — система JetSwitch, в которой два независимых сопла расположены в одной печатающей головке. Система позволяет автоматически переключаться между материалами во время печати и использовать разные филаменты для модели и поддерживающих конструкций. Это дает возможность сочетать основной конструкционный пластик с растворимым или легко отделяемым материалом поддержки.

Переключение сопел занимает около 0,5 секунды, а система обеспечивает повторяемость их взаимного положения с точностью менее 1 мкм. Специальная конструкция узла переключения и программные алгоритмы Полигон X предназначены для стабильной работы при двухматериальной печати.

Горячая замена материала HOT SWAP

Функция HOT SWAP позволяет автоматически продолжить печать через второе сопло при невозможности дальнейшей работы первого. Переключение может выполняться при окончании филамента, обрыве материала или других проблемах с подачей.

Если одинаковый материал заранее загружен в оба механизма подачи, принтер способен автоматически перейти на второй канал и продолжить выполнение задания без вмешательства оператора. Это особенно удобно при длительной печати и изготовлении деталей, для которых требуется больше материала, чем содержится на одной катушке. В актуальной версии программного обеспечения для ХЛ ПРО С2 реализована возможность неограниченного количества срабатываний горячей замены.

Автоматическое сведение сопел

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 автоматически компенсирует взаимное положение двух сопел. Система выполняет настройку по осям X–Y и Z, учитывая фактическое положение печатающих элементов.

Автоматическое выравнивание сопел по Z позволяет определить разницу их высоты перед печатью и внести необходимую поправку. Это упрощает подготовку принтера к двухматериальной печати и снижает необходимость ручной калибровки.

Адаптивное выравнивание платформы

Большая печатная платформа оснащена системой автоматического выравнивания. Принтер определяет отклонения рабочей поверхности и корректирует положение платформы, помогая обеспечить стабильный первый слой по всей площади печати. Производитель разработал для этого механическую систему и программные алгоритмы, рассчитанные на работу с крупной платформой

Высокотемпературный экструдер

Принтер оснащен высокотемпературной печатающей системой, рассчитанной на работу с инженерными и композитными материалами. Максимальная температура экструдера составляет 500°C, а температура нагрева платформы достигает 150°C. Такая конфигурация позволяет использовать широкий спектр термопластов, включая ABS, ASA, PA, PC, TPU, PETG, PLA и материалы с армирующими наполнителями.

Активная подогреваемая камера

Перед началом печати, воздух в камере 3D-принтера нагревается до целевой температуры, которая составляет до 90 градусов Цельсия. В течение всего процесса печати, заданная температура поддерживается постоянно. Благодаря этой функции, камера принтера может быть использована для печати практически любых материалов, включая материалы с высокой усадкой. Активно подогреваемая камера расширяет диапазон материалов, которые можно использовать, по сравнению с 3D-принтерами без подогреваемой камеры. Это позволяет достичь более высоких показателей межслойной адгезии и точнее соответствовать цифровой модели.

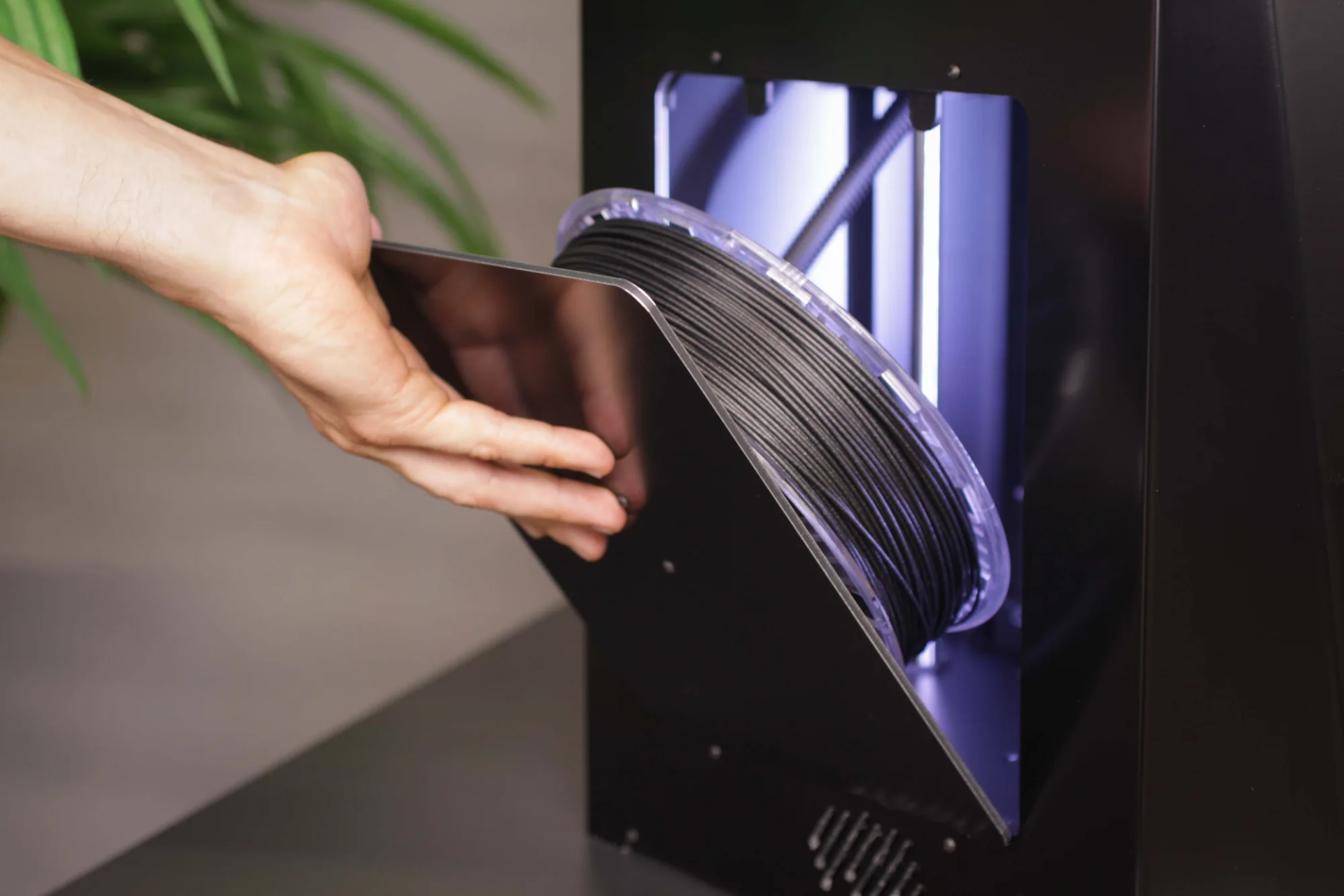

Контроль подачи и наличия филамента

В принтере реализована система контроля движения материала с использованием встроенного энкодера. Контроль подачи выполняется с высокой частотой и позволяет обнаруживать проблемы с перемещением филамента. Отдельный датчик контролирует наличие пластика и при его окончании автоматически ставит печать на паузу, помогая сохранить результат длительного задания.

Контроль качества печати

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 оснащен комплексом систем контроля, предназначенных для повышения стабильности печати. Контролируется температура системы, подача материала и параметры формирования слоев. Система контроля времени слоя помогает поддерживать качество при печати небольших элементов, а автоматический контроль первого слоя определяет необходимую поправку по высоте между соплом и платформой.

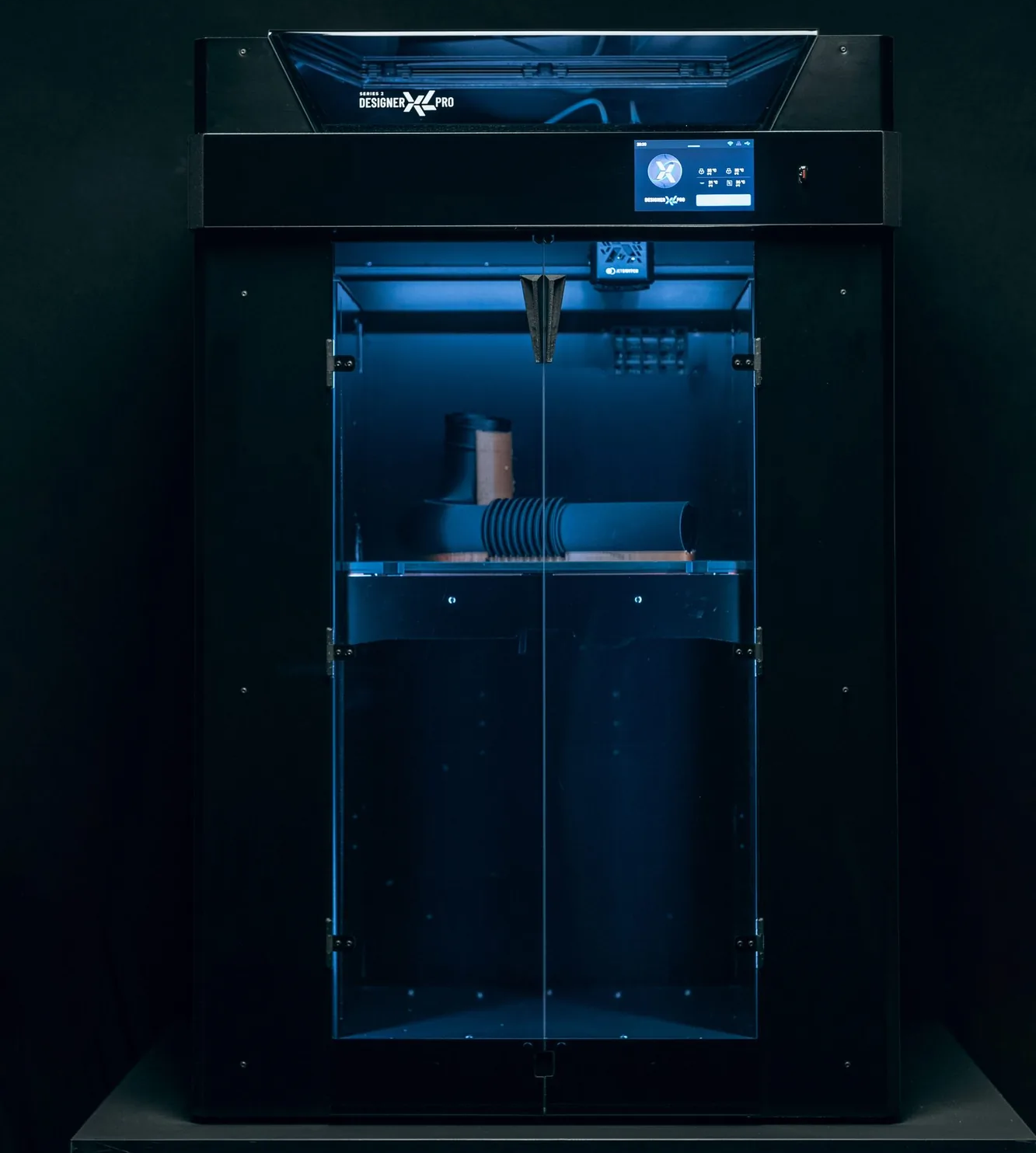

Печать крупногабаритных деталей

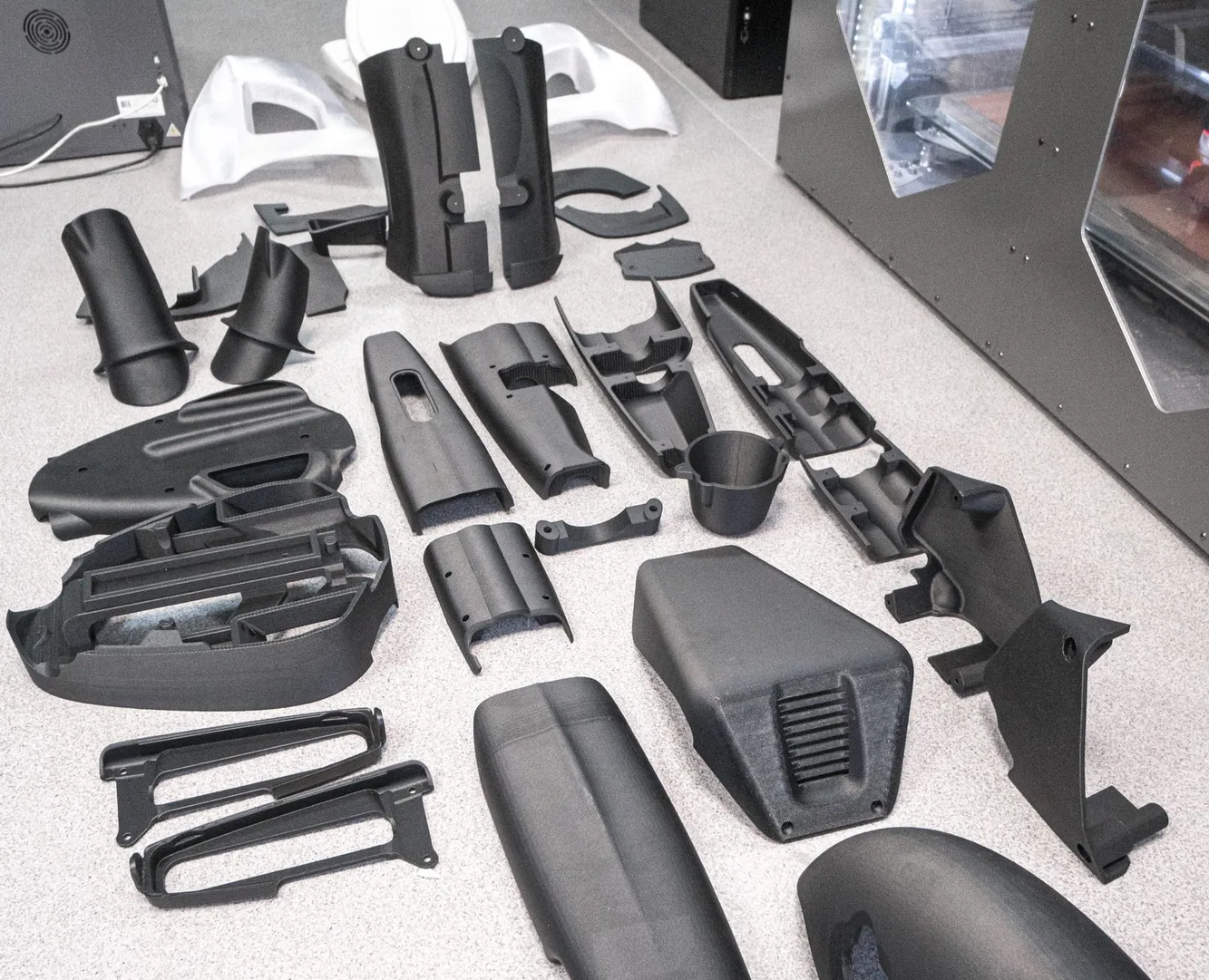

Большой объем камеры и рабочей области делает ПИКАСО 3Д Дизайнер ХЛ ПРО С2 подходящим для изготовления деталей, которые сложно или невозможно получить на компактных настольных принтерах. На оборудовании можно создавать крупные корпуса, элементы оборудования, автомобильные компоненты, оснастку, макеты и функциональные прототипы. Практическое применение модели включает изготовление деталей для автомобильных проектов и быстрое получение опытных образцов непосредственно на производстве.

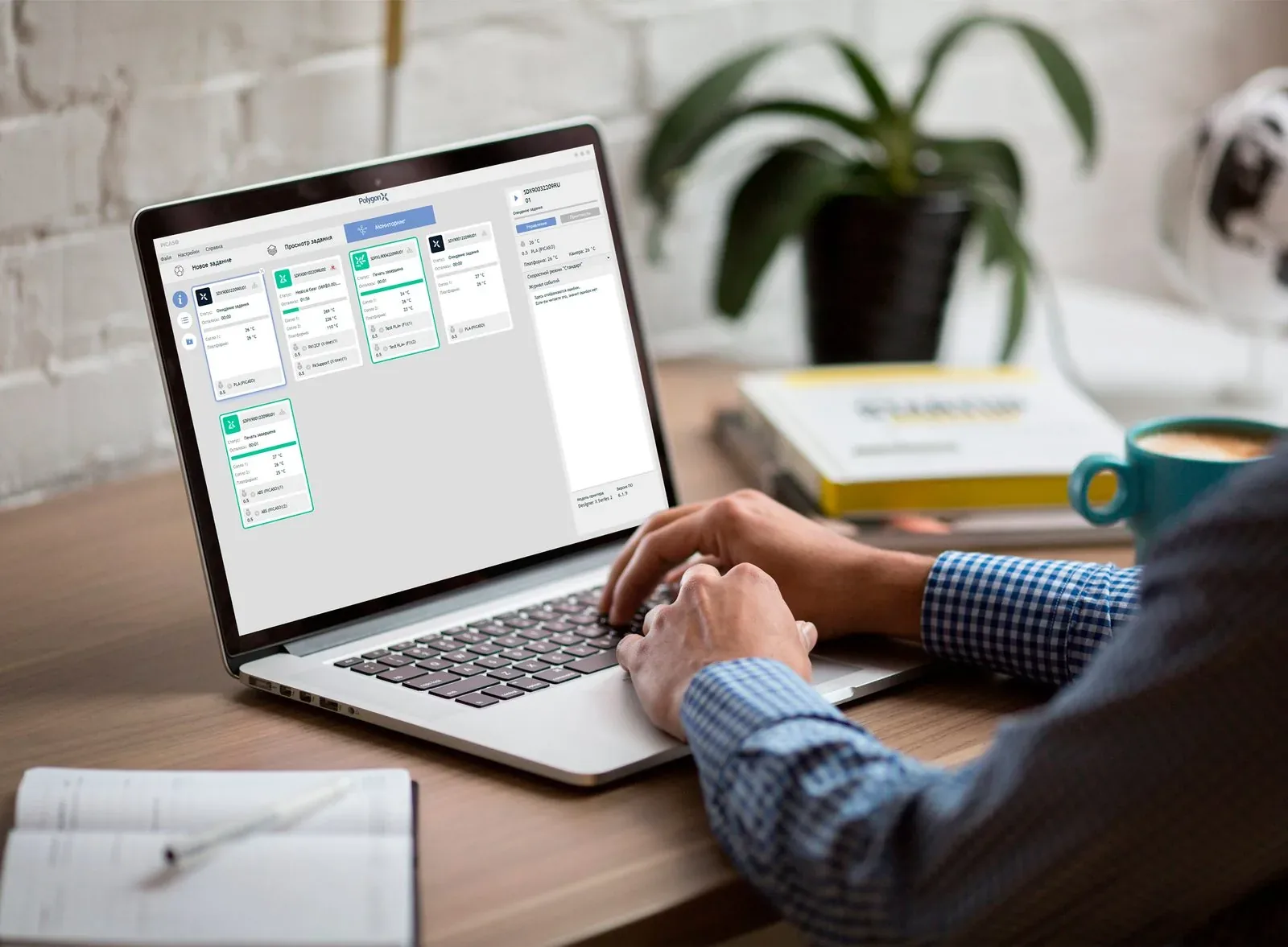

Программное обеспечение Полигон X

Для подготовки моделей используется фирменное программное обеспечение ПИКАСО 3Д Полигон X. Принтер поддерживает форматы STL и PLGX, а сетевое подключение позволяет передавать задания на устройство и работать с ним в корпоративной инфраструктуре.

Интерфейсы

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 поддерживает подключение по Ethernet, Wi-Fi и USB. Сетевые интерфейсы позволяют передавать задания на принтер и использовать его в составе производственной инфраструктуры. При подключении к сети управление печатью может выполняться из Полигон X.

Система сушки пластика

В принтере предусмотрен режим сушки филамента. Он помогает поддерживать рабочее состояние материала и особенно актуален при печати гигроскопичными инженерными пластиками, которые чувствительны к воздействию влаги.

Материалы

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 рассчитан на работу с широким спектром пластиков: ABS+CF, PA+CF, PEEK, PA, PC, TPU, TPE, PP, ASA, SBS, PETG, ABS, PLA, PVA, HIPS и другими материалами. Возможность работы с композитными филаментами расширяет область применения принтера для изготовления функциональных и нагруженных деталей.

Области применения

ПИКАСО 3Д Дизайнер ХЛ ПРО С2 предназначен для крупноформатного прототипирования, изготовления функциональных деталей, корпусов, элементов оборудования, технологической оснастки и опытных образцов. Принтер подходит для задач машиностроения, приборостроения, робототехники, автомобильной отрасли, промышленного дизайна и мелкосерийного производства. Большой объем печати особенно полезен при создании крупногабаритных изделий, которые требуется изготовить цельными, а технология JetSwitch — при производстве деталей со сложной геометрией, нависающими элементами и внутренними полостями, требующими поддержек.
