3D-сканер GOM ATOS Core

Характеристики

Страна производитель
Германия
Производитель
GOM
Гарантия
1 год
Источник света
Синий светодиод
Программное обеспечение
GOM Scan / Atos Professional
Рабочее расстояние
170 / 250 / 440 мм
Точность сканирования
0,002-0,013 мм
Форматы файлов
CATIA V4 / CATIA V5 / PRO/E / NX Unigraphics / IGES / STEP / JT-Open / Parasolid / ASCII / CSV / FTA
Технология сканирования
Оптический структурированный подсвет

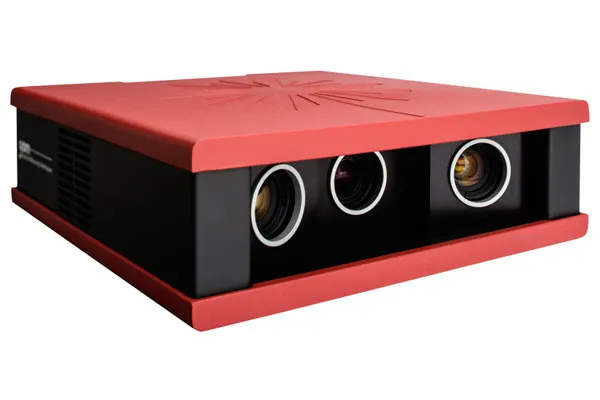

Компактный 3D-сканер для оцифровки и измерения объектов до 500 мм

Оптика и электроника интегрированы в небольшой корпус, что дает высокую стабильность и возможность работать в стесненных условиях. Таким образом, ATOS Core рекомендуется для трехмерных измерений маленьких и средних изделий, таких как - керамические стержни, литые и пластиковые детали. В зависимости от требований к измерительному объему, сенсор может быть заменен в любой момент, на подходящий для задачи, без калибровки.

Основные преимущества

  • Компактный сенсор. Объединив современные инженерные достижения и революционные концепции, GOM полностью переработала сенсорную головку ATOS. В результате сенсор стал компактным легким, мобильным и термоустойчивым.

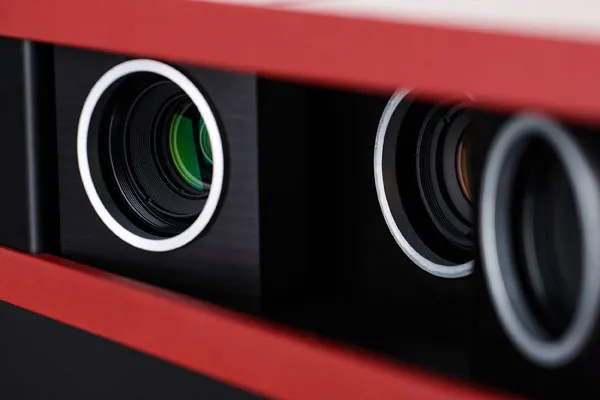

  • Новая технология камер. Фирма GOM разработала новые камеры специально для ATOS Core. B результате обеспечивается высокое разрешение и быстрое измерение.
  • Технологичный голубой свет. Сенсорная головка ATOS использует светодиодный источник света с длиной волны узкого диапазона. B результате обеспечивается прецизионное сканирование и измерение объектов вне зависимости от условий освещенности.
  • Комбинация с фотограмметрией. ATOS Core свободно комбинируется с фотограмметрией. Возможна комбинация с TRITOP для измерений вручную или интеграция с ATOS PLUS для решения задач автоматизации. B результате: обеспечивается высокая точность для широкого спектра задач.
  • Горячий старт. ATOS Core™ не требует настройки и повторной калибровки между выполнением различных задач. ATOS Core™ использует различные сменные сенсоры с фиксированными параметрами разрешения, точности и габаритами. B результате: обеспечивается соответствие различным требованиям задач измерения.
  • Компактный дизайн. Разделение оптической и электронной частей обеспечивает сверхкомпактный дизайн ATOS Core™. B результате: меньший вес, большая мобильность.

7 модификаций для эффективного решения разных задач

Сканирующие модули ATOS Core поставляются в 7-ми различных модификациях (45, 80, 135, 200, 185, 300, 500), различающихся зонами сканирования (от 45-30 мм до 500-380 мм). Это позволяет подобрать самое удобное решение для ваших задач по бесконтактным измерениям.

Использование в различных сценариях 3D-сканирования

ATOS Core спроектирован и выведен на рынок как адаптируемое семейство 3D сканеров бюджетного класса. Будучи мобильным, стационарным или роботизированным, ATOS Core™ делает все: от простого ручного сканирования, комплексной инспекции, до автоматизации в 3D метрологии. Так как требования проведения измерений могут сильно варьироваться, ATOS Core поставляется в трех различных комплектациях.

Essential Line

Бюджетная линейка с программным обеспечением GOM Scan разработана для осуществления процесса сканирования. Базируется на 3D сканах высокого качества для применения в процессе реверс инжиниринга или быстром прототипировании. ПО GOM Scan интуитивно понятный и легкоосваеваемый продукт, который управляет сенсором ATOS Core, сохраняя полученные 3D облака точек в сетку STL формата с высоким разрешением. Идеальное решение для WorldSkills. Если вы хотите иметь преимущество среди пользователей ATOS Core на соревнованиях, рекомендуем приобретать версию Professional, которая имеет возможности автоматизации обработки полученных данных. Улучшение до Professional или Kinematics Line возможно в любое время, если измерительные задачи изменились.

Professional Line

Линейка ATOS Core Professional дает возможность всестороннего анализа форм и размеров. Параметрический контроль может использоваться для отслеживания, связывания всех действий и этапов анализа в программном обеспечении. Другие функции входящие в состав ПО ATOS Professional это Live функционал - отслеживание в реальном времени, проецирование линий разметки и использование контактного щупа GOM Touch Probe, также полнофункциональный пакет GOM Inspect Professional. При наличии фотограмметрии TRITOP, функции TRITOP Professional становятся доступными.

Kinematics Line

Линейка ATOS Core Kinematics – это автоматизированные измерения и контроль небольших изделий. Сенсоры крепятся на промышленный робот, находящийся в готовой к использованию измерительной ячейке ScanBox. ATOS ScanBox оптическая измерительная машина для полностью автоматического сканирования и контроля. Сочетает в себе надежность промышленных компонентов, мобильность и высочайшую безопасность.

Программное обеспечение для 3D-сканирования и контроля

В комплекте со сканером поставляется специальное ПО GOM Scan или ATOS Professional, обладающее потрясающими возможностями по автоматизации измерительных процессов. С его помощью вы можете проводить комплексную проверку деталей, многозадачное параметрическое сканирование, инспектирование листового металла и многое другое.
