3D сканер RangeVision HELIX

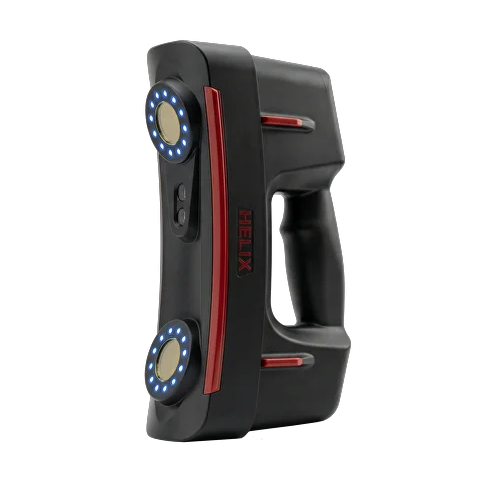

RangeVision HELIX — портативный лазерный 3D-сканер российского производства, предназначенный для высокоточной оцифровки деталей сложной геометрии, контроля размеров и формы изделий, а также реверс-инжиниринга. Устройство использует синие лазерные линии, позволяющие получать цифровые данные о поверхности деталей, включая сложные контуры и внутренние полости. Сканер обеспечивает точность до 0,03 мм и 3D-разрешение до 0,15 мм, сочетая метрологические возможности с компактным ручным исполнением.

Особенности

Высокая точность и детализация: точность до 0,03 мм — для задач промышленного контроля геометрии и обратного проектирования.

Сканирование темных и блестящих поверхностей: RangeVision HELIX позволяет получать данные с чёрных, глянцевых и других сложных поверхностей без предварительного нанесения матирующего спрея. Использование синего света помогает снизить влияние отражений и рассеивания на результаты сканирования, обеспечивая стабильный сбор данных даже при работе с поверхностями, которые сложно оцифровать.

Два режима сканирования: Два режима сканирования позволяют подобрать оптимальные настройки для эффективной работы с объектами разного размера и сложности, сочетая высокую скорость сбора данных с детальной проработкой геометрии

Используя два различных режима сканирования, можно добиться оптимальной эффективности и точности при работе с различными объектами.

• Скоростной режим: 7 лазерных линий и высокоскоростные камеры обеспечивают сбор до 1,2 млн точек в секунду, ускоряя процесс сканирования крупных объектов и сложных поверхностей.

• Высокоточный режим: одна лазерная линия позволяет детально сканировать мелкие элементы, включая отверстия, углубления и другие труднодоступные участки.

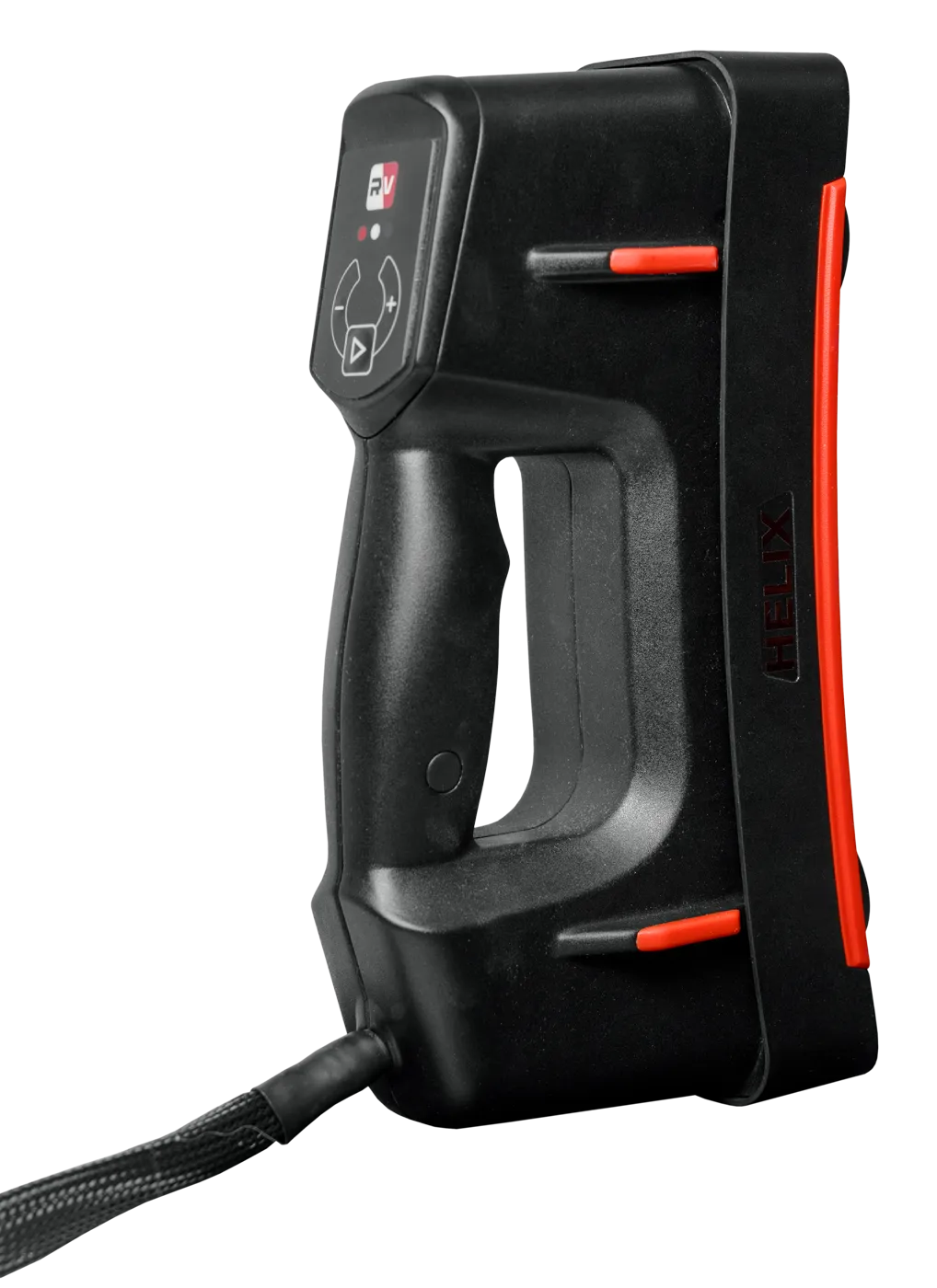

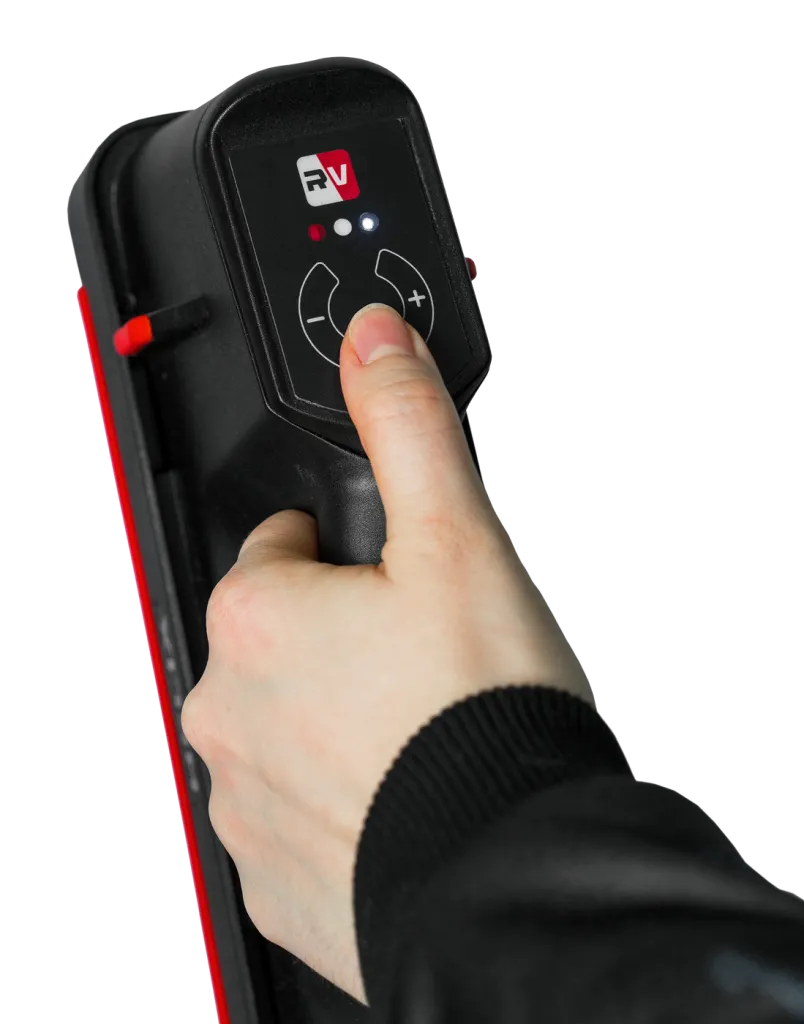

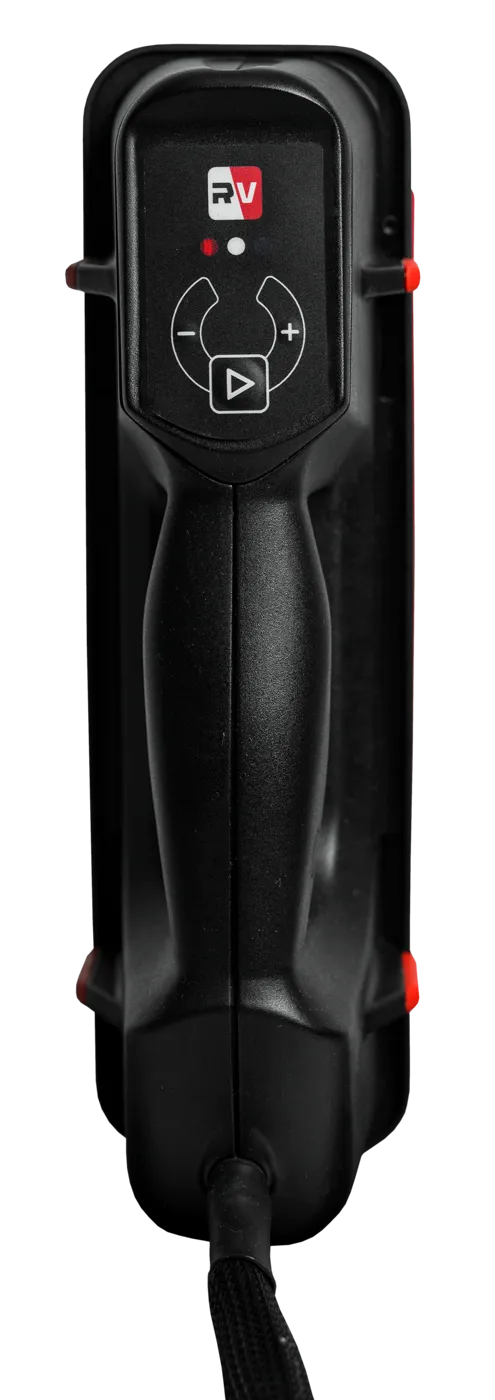

Быстрое переключение режимов сканирования: RangeVision HELIX оснащён панелью управления с тремя кнопками и светодиодными индикаторами, которые позволяют менять режимы работы и регулировать параметры непосредственно на корпусе сканера. Во время сканирования можно настраивать отображение, яркость и количество лазерных линий, не отвлекаясь на управление через компьютер. Это упрощает работу с объектами сложной геометрии и позволяет оперативно адаптировать процесс оцифровки к особенностям поверхности и требуемому уровню детализации.

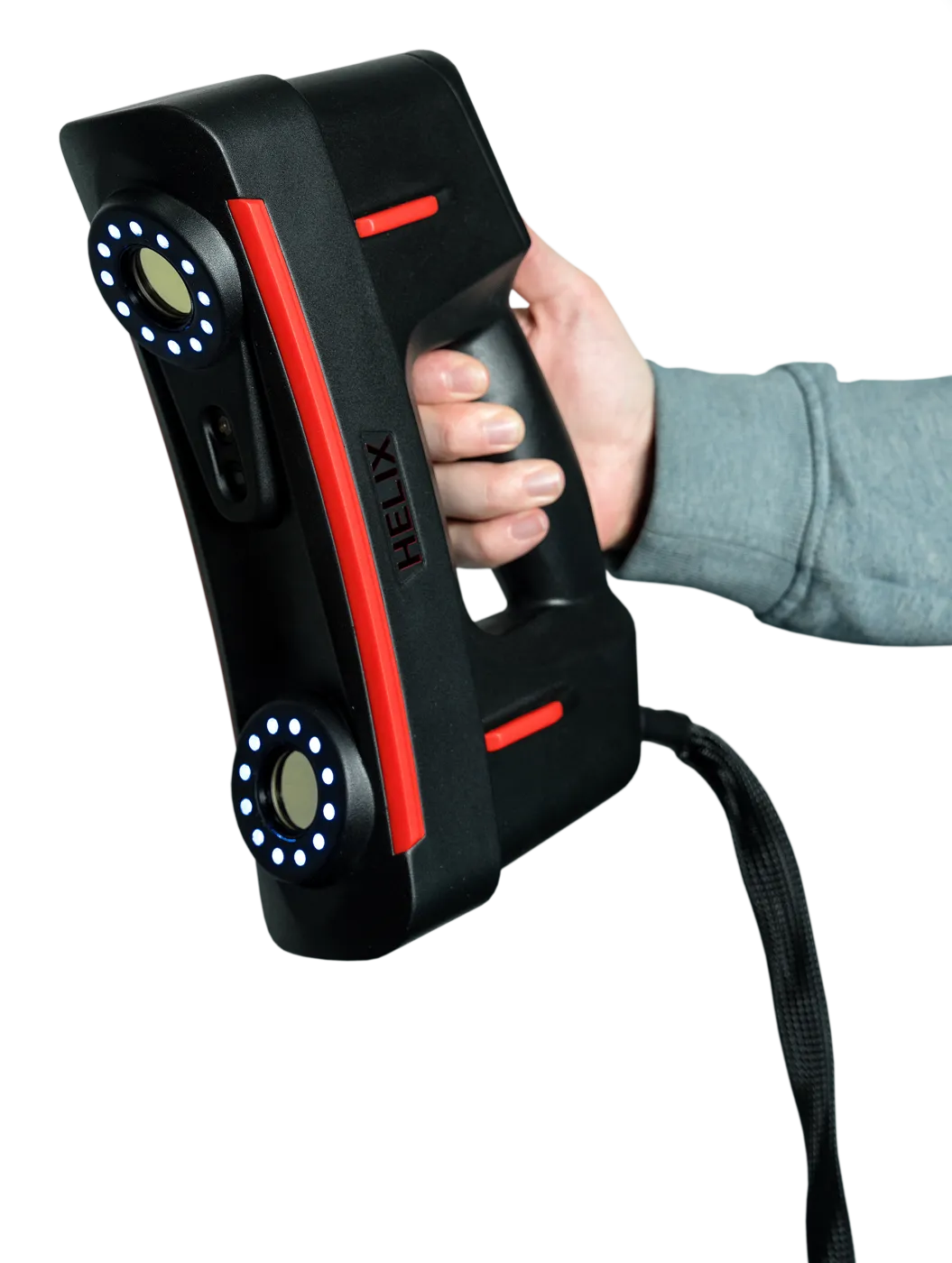

Компактность и небольшой вес — масса сканера составляет 900 г

Программное обеспечение RV 3D Studio

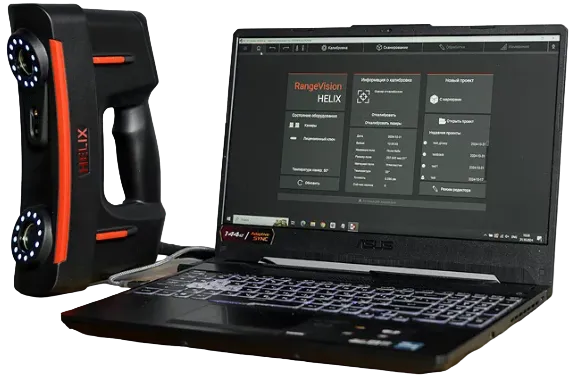

В комплект RangeVision HELIX входит RV 3D Studio — программная среда для сканирования и обработки полученных данных. Она объединяет инструменты регистрации геометрии, совмещения сканов и подготовки цифровой модели к дальнейшему использованию.

Основные возможности программы:

• Автоматическое и ручное совмещение сканов. Позволяет объединять отдельные фрагменты в единую цифровую модель.

• Работа с маркерами разных размеров. Поддерживаются маркеры диаметром 3 и 6 мм в рамках одного проекта.

• Сохранение опорных сетей. Позволяет повторно использовать подготовленную систему маркеров и ускорять последующие измерения.

• Настройка качества данных. Пользователь может выбирать разрешение сканирования и степень детализации итоговой модели с учётом требований проекта.

• Автоматическая коррекция данных. Алгоритмы помогают компенсировать изменения контрастности и освещения, а также отфильтровывать ненадёжные геометрические данные.

• Экспорт результатов. Поддерживаются форматы STL, OBJ, PLY, PTX, ASCII, JPEG, PNG, BMP, PDF и другие

.

Компактность и мобильность

Сферы применения

Промышленные предприятия. Для контроля точности геометрии выпускаемых изделий и оснастки. Также для обратного инжиниринга и прототипирования.

Научно-исследовательские и опытно-конструкторские бюро. Для прототипирования, реверс-инжиниринга, исследования опытных образцов.

Инструментальные цеха. Идеально подходит для измерения точности оснастки, оценки износа и обеспечения правильной установки деталей.

RangeVision HELIX решает задачи:

• Проектирование и прототипирование. Уточнение и окончательная доработка 3D-макетов для производства.

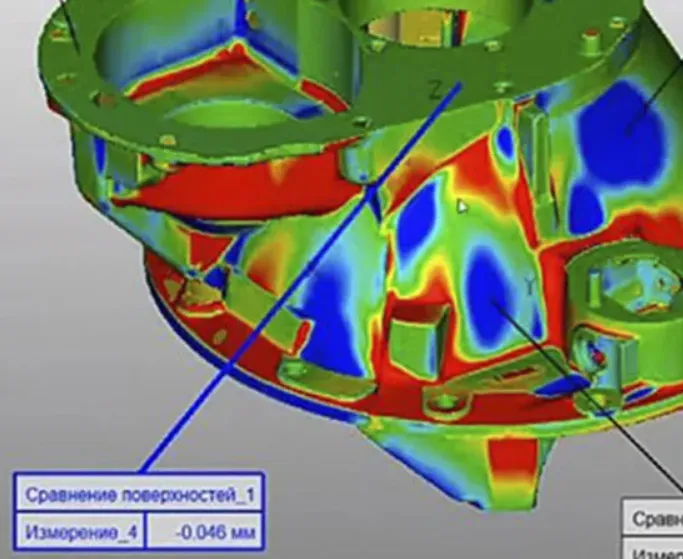

• Обеспечение качества. Сравнение 3D-моделей с эталонами для выявления неточностей.

• 3D-моделирование и печать. Оцифровывает физические объекты для 3D-печати или обработки на станках с ЧПУ.

• Обратное проектирование. Сканирование деталей для воспроизведения, ремонта или изготовления на заказ.

• Бесконтактные измерения. Точное бесконтактное измерение труднодоступных и сложных поверхностей.
• Цифровое архивирование: создание бесконтактных цифровых копий для сохранения.

3DVision является официальным дистрибьютором продукции RangeVision:
