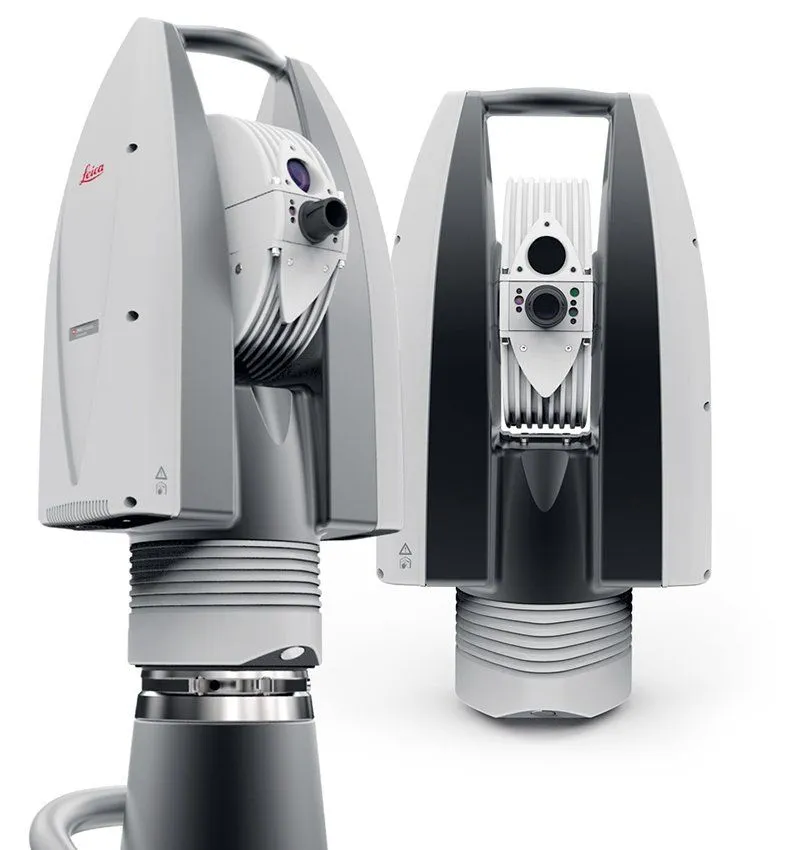

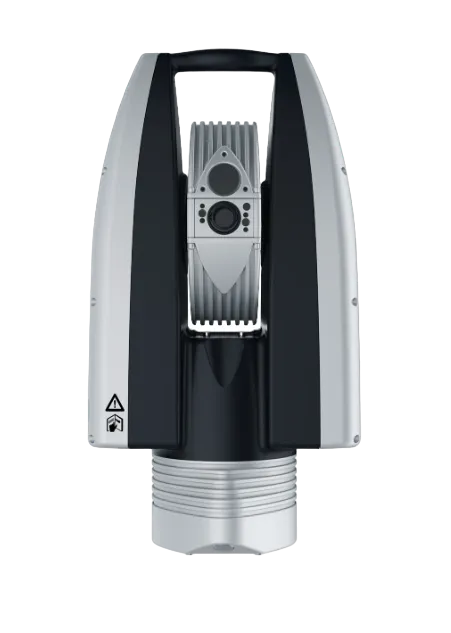

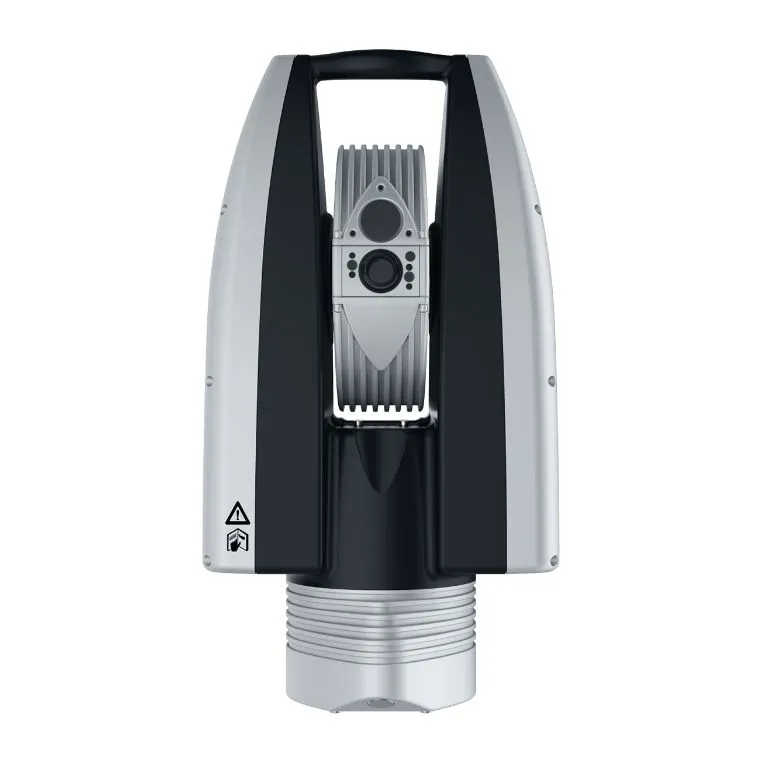

Абсолютный трекер Leica AT960\930

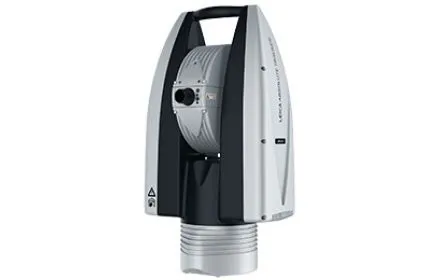

Абсолютный лазерный трекер Leica AT960 — портативная динамическая лазерная измерительная система, предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик. Этот трекер пришел на смену выпускавшейся с 2005 года модели – Leica AT901. Сейчас выпускается в четырех модификациях: AT960-ХR, AT960-LR, AT960-MR, AT960-SR и модель с сокращенной функциональностью AT930.
Новый трекер стал значительно мобильнее, компактнее, защищённее своего предшественника, а дальномерная часть теперь помещена во вращающуюся голову прибора.
Новые абсолютные угловые датчики Leica позволяют приступить к проведению измерений сразу после включения — без проведения процедуры инициализации.

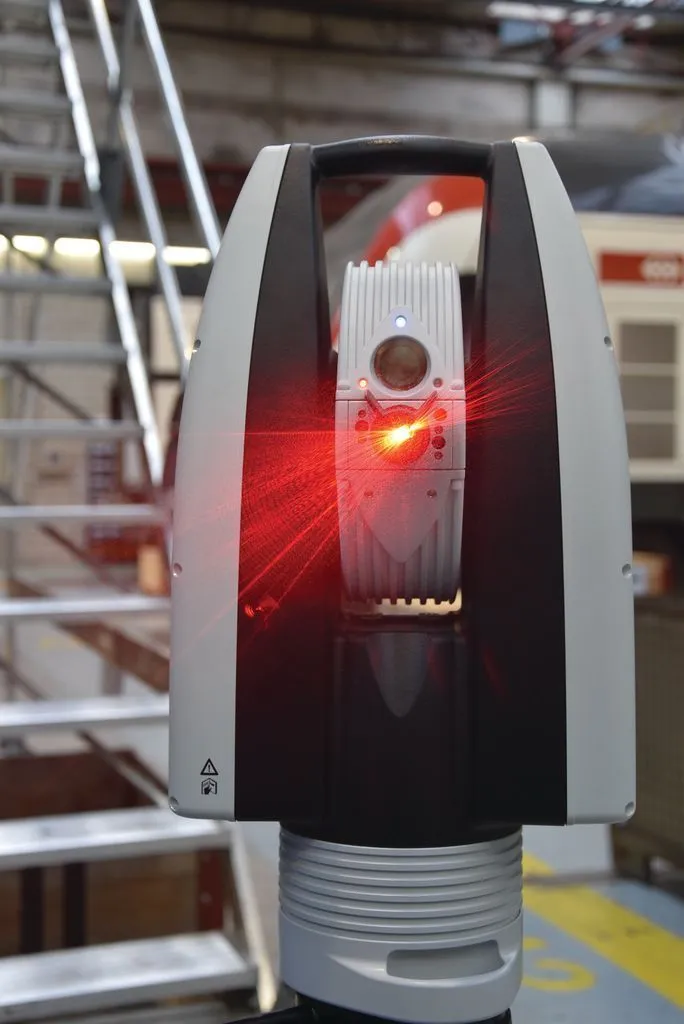

Leica AT960 реализует в своей работе полярный метод, когда из измеренных горизонтального и вертикального углов и расстояния вычисляются координаты визирной цели. Для измерения расстояния AT960/AT930 снабжен абсолютным дальномером ADM и интерферометром IFM — они установлены во вращающейся голове вместе с оптическим блоком.
Одной из интереснейших особенностей прибора является технология одновременного анализа относительных — интерферометрических измерений, и абсолютных измерений расстояния. Эта технология получила название «абсолютный интерферометр» (AIFM) — она совмещает измерения высокоточного светодальномера и интерферометра, т. е. интерферометр начинает работать в динамике — до определения точного положения отражателя, без создания базовой точки. Это позволяет трекеру значительно быстрее приступить к прецизионным измерениям, появляется возможность динамической инициализации интерферометра, что очень важно на реальном производстве, когда луч лазера пересекается различными препятствиями или проходящими между прибором и отражателем людьми.

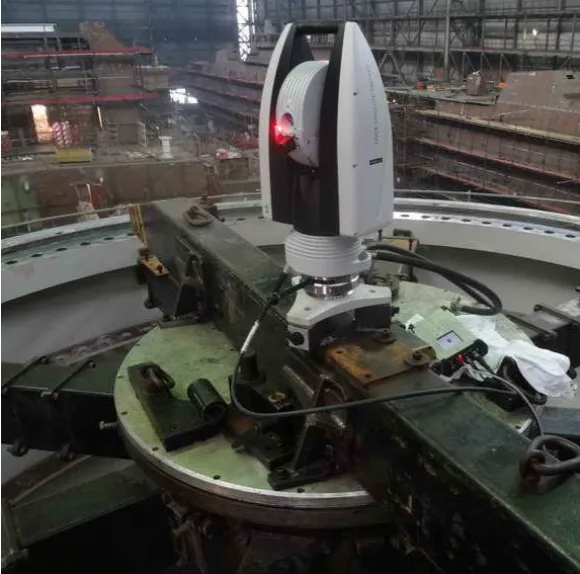

Для проведения измерений под прибором трекер можно наклонить на любой угол, установить его горизонтально или вверх ногами, причем Leica предлагает клиентам соответствующую оснастку. Однако при такой ориентации оси вращения трекера распределение весовых нагрузок на осевую систему прибора будет отличаться от штатного, поэтому для сохранения точностных характеристик рекомендуется провести калибровку прибора при новой ориентации оси вращения.
Особенности:
1. Многофункциональная конструкция
2. Технология PowerLock – автоматическое наведение луча
3. Камера обзора (OVC)
Цветная камера обзора OVC с высоким разрешением позволяет оператору дистанционно контролировать поле зрения трекера, определять местоположение визирных целей для измерения по фиксированным отражателям, включая многоточечную обработку одного изображения. Идеальное устройство для наблюдений за деформациями и проведения измерений с применением жезлов для скрытых точек.
4. Питание от батареи
Автономное электропитание от аккумулятора повышенной емкости с возможностью «горячей» замены позволяет быстро приступить к измерениям в любом месте без подключения к электросети. Такая автономность упрощает переноску прибора и увеличивает его безопасность.
5. WiFi
Встроенный модуль WiFi упрощает связь с ПК, а также позволяет дистанционно управлять прибором с помощью ноутбуков, планшетов или смартфонов. Это особенно полезно при проведении измерений оператором в одиночку.
6. IP54
Герметичное устройство, сертифицированное по IEC, обеспечивает защиту от попадания пыли и влаги, позволяя выполнять измерения трекером Leica AT960 даже в самых неблагоприятных условиях.
7. Метеостанция
Встроенное метеорологическая станция контролирует условия окружающей среды, включая температуру, давление и влажность, с целью компенсации изменений и обеспечения точности измерений вне зависимости от внешних факторов.
Погрешность измерений Leica AT960:
| На отражатель | ± 10 мкм + 5 мкм/м |
| Измерение расстояния интерферометром | ± 0,5 мкм |
| Измерение расстояния абсолютным дальномером | ± 10 мкм |
| Контактным щупом T-Probe* | ± 30 мкм |
|
Лазерным сканером (LAS, T-Scan 5) -В диапазоне от 1,5 до 8,5 м -В диапазоне от 8,5 до 30 м |
± 60 мкм ± (24+4·L**) |
| Лазерным сканером LAS-XL | ± 150 мкм |
| Сенсором T-Mac | ± 15 мкм + 6 мкм/м |
* Доп. погрешность Leica T-Probe должна, согласно ISO/IEC 98-3:2008 добавляться к существующей погрешности абсолютного трекера “Uxyz” с целью получения общей погрешности “Uxyz” на расстоянии до 25 м.
**L – расстояние до прибора
Диапазон измерений трекеров AT960/930 (Ø):
| Модификация | AT960-XR | AT960-LR | AT960-MR | AT960-SR | AT930 |
| Отражатель | 160 м | 160 м | 40 м | 12 м | 160 м |
| T-Probe | 60 м | 40 м | 20 м | 10 м | – |
| T-Scan 5 | 60 м | 40 м | 20 м | 10 м | – |
| T-Mac | 60 м | 40 м | 20 м | 10 м | – |
Видеообзор модели:
| Артикул | 198726 |
| Производитель | Hexagon |
| Вес нетто | 13,8 кг (прибор), 1,6 кг (контроллер) |
| Габариты | 258×225×477 мм (прибор), 249×59×148 мм (контроллер) |
| Степень защиты (класс IP) | IP54 (IEC 60529) |
| Электропитание | Внешний: 220В/50 Гц, Автономный: Li-Ion аккумулятор |
| Рабочая температура | 0 ÷ +40ºC |
