Система измерений зубчатых колес Hexagon Gear Measurement System

Измерительная система Hexagon Gear Measurement System для простых и быстрых измерений зубчатых колес теперь полностью переносная. В интуитивно понятной среде QUINDOS Gear все цилиндрические шестерни (внутренние, внешние, прямые и косозубые), даже с неизвестными параметрами, могут быть быстро измерены. Для облегчения измерения зубчатых колес Hexagon Manufacturing Intelligence объединила измерительную руку Hexagon Absolute Arm со специализированным программным обеспечением QUINDOS.

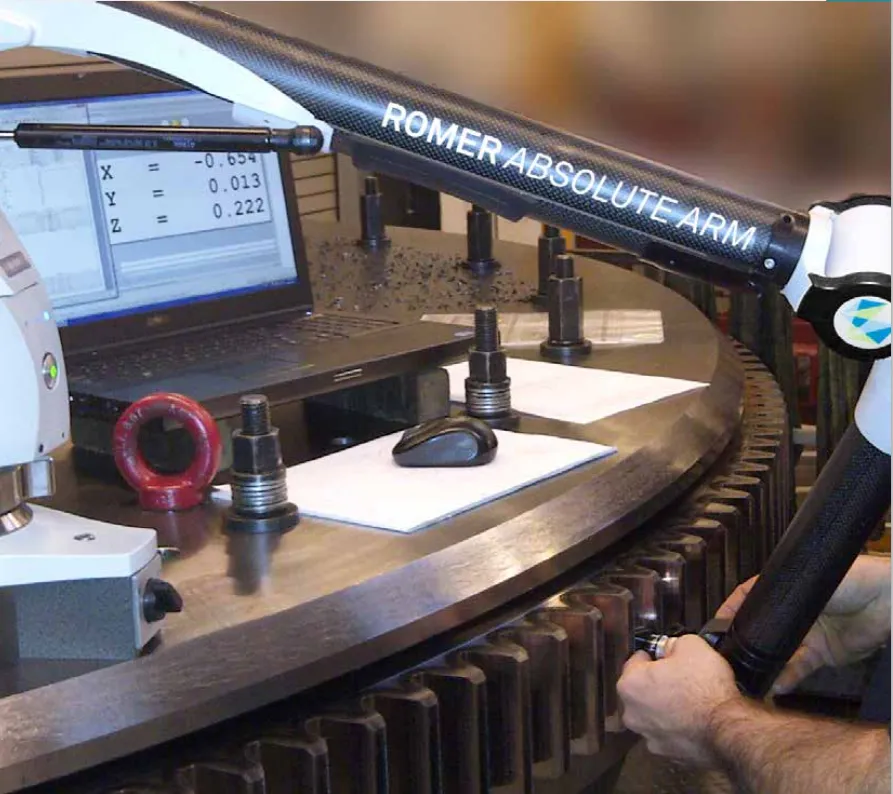

На базе Hexagon Absolute Arm

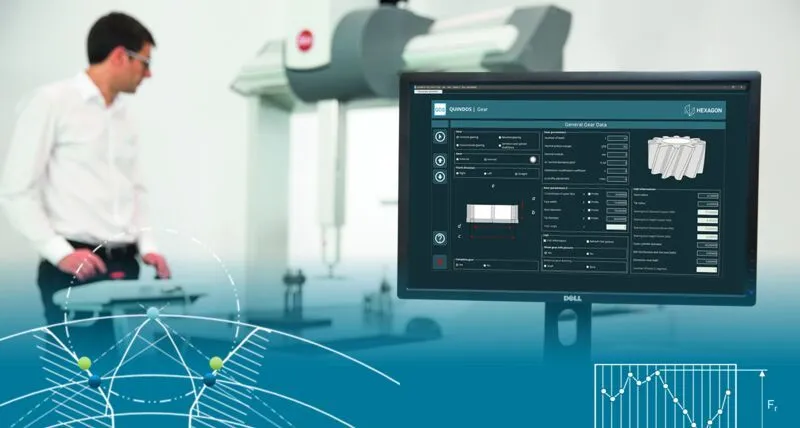

ПО QUINDOS Gear

Пакет ПО QUINDOS предназначен для простого и оперативного контроля параметров зубчатых колес. С поддержкой опций из пакета ПО QUINDOS эксплуатационные возможности КИМ расширяются до специализированной полноценной измерительной машины для контроля размерных параметров зубчатых колес:

• Пакет ПО QUINDOS Gear содержит программные средства контроля мелкомодульных зубчатых колес с прямым и эвольвентным зубчатым зацеплением в соответствии с требованиями стандартов DIN 5481 и DIN 5482.
• Измерение размерных параметров цилиндрических зубчатых колес, прямых или косозубых, внутреннего и внешнего зацепления на координатно-измерительных машинах.
• Оценка параметров по требованиям стандартов DIN, ISO, JIS, AGMA, ANSI, CNOMO или CAT-стандартов с измерением и без измерения эксцентриситета.
• Модификации профиля, шага винтовой линии и погрешности.
• Пакет QUINDOS Unknown Gear - измерение размерных параметров цилиндрических зубчатых колес, прямых или косозубых, внутреннего и внешнего зацепления или сегментов шестерен с неизвестными параметрами.

Особенности:

1. Рабочая температура: от 0˚С до +50˚C
2. RDS - В собственном программном обеспечении RDS используется технология SMART, позволяющая выполнять полевые проверки системы контроллировать температуру и ударные нагрузки.
3. Лазерное сканирование - Измерительная рука ROMER Absolute Arm доступна с полностью интегрированным высококлассным лазерным сканером или внешним 3д сканером, для решения самых сложных задач по сканированию. ROMER Absolute Arms единственная сканирующая система на рынке, точность которой полностью сертифицирована.
4. Стабильность и автоматическое распознование щупов - «Интеллектуальные» быстросменные щупы-смена контактных щупов в любое время без необходимости повторной калибровки. Специальный разъем щупов ROMER Absolute Arm позволяет производить их смену прямо во время измерений.
5. Моментальная обратная связь - ROMER Absolute Arm обеспечивает моментальную акустическую и тактильную обратную связь с оператором, позволяющую использовать ROMER Absolute Arm в самых тяжелых промышленных условиях
6. Абсолютные энкодеры - Инициализация энкодеров при запуске руки – это уже вчерашний день. Просто включите прибор и начните измерения.
7. Измерительный объём - Рука Romer Absolute Arm доступна в семи версиях с разной длиной от 1.2 до 4.5 м с возможностью перебазировки, переустанова
8. Сертификация - Все манипуляторы ROMER Absolute Arm, включая системы сканирования, проходят сертификацию B89.4.22. Также возможна дополнительная сертификация согласно стандартам VDI/VDE 2617-9. Модель ROMER Absolute Arm Compact сертифицируется на выбор по ISO 10360-2 или B89.4.22.
9. Zero G - Противовес Zero G минимизирует момент,действующий на основание руки. Это позволяет использовать различные варианты установки,предоставляя полный контроль над инструментом.
10. SmartLock - Если рука Romer Absolute Arm не используется, она может быть безопасно зафиксирована в нерабочем положении. SmartLock также позволяет фиксировать руку в любом промежуточном положении.
11. Модули расширения Feature Pack - Благодаря модульной системе Feature Pack, функциональность абсолютной руки Romer может быть легко расширена. Модули расширения Feature Pack позволяют использовать функцию передачи данных (включая данные сканирования) по WiFi, работать полностью автономно от встроенного аккумулятора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GEAR MEASUREMENT SYSTEM:

Серии	Модель	Диапазон измерения (в мм)	Повторяемость точек¹	Объемная точность²	Вес рукоятки
73	7315	1,5 м (4,9 фута)	+/- 0,025 мм (0,0010 дюйма)	+/- 0,037 мм (0,0015 дюйма)	7,1 кг (15,6 фунта)
73	7320	2,0 м (6,6 фута)	+/- 0,030 мм (0,0012 дюйма)	+/- 0,044 мм (0,0017 дюйма)	7,4 кг (16,3 фунта)
73	7325	2,5 м (8,2 фута)	+/- 0,038 мм (0,0015 дюйма)	+/- 0,051 мм (0,0020 дюйма)	7,7 кг (17,0 фунтов)
73	7330	3,0 м (9,8 фута)	+/- 0,059 мм (0,0023 дюйма)	+/- 0,075 мм (0,0030 дюйма)	8,0 кг (17,6 фунта)
73	7335	3,5 м (11,5 фута)	+/- 0,079 мм (0,0031 дюйма)	+/- 0,100 мм (0,0039 дюйма)	8,3 кг (18,3 фунта)
73	7340	4,0 м (13,1 фута)	+/- 0,099 мм (0,0039 дюйма)	+/- 0,125 мм (0,0049 дюйма)	8,6 кг (19,0 фунтов)
73	7345	4,5 м (14,8 фута)	+/- 0,120 мм (0,0047 дюйма)	+/- 0,150 мм (0,0059 дюйма)	8,9 кг (19,6 фунта)
75	7520	2,0 м (6,6 фута)	+/- 0,016 мм (0,0006 дюйма)	+/- 0,023 мм (0,0009 дюйма)	7,7 кг (17,0 фунтов)
75	7525	2,5 м (8,2 фута)	+/- 0,020 мм (0,0008 дюйма)	+/- 0,029 мм (0,0011 дюйма)	8,0 кг (17,6 фунта)
75	7530	3,0 м (9,8 фута)	+/- 0,030 мм (0,0012 дюйма)	+/- 0,044 мм (0,0017 дюйма)	8,3 кг (18,3 фунта)
75	7535	3,5 м (11,5 фута)	+/- 0,040 мм (0,0016 дюйма)	+/- 0,057 мм (0,0022 дюйма)	8,6 кг (19,0 фунтов)
75	7540	4,0 м (13,1 фута)	+/- 0,055 мм (0,0022 дюйма)	+/- 0,069 мм (0,0027 дюйма)	8,9 кг (19,6 фунта)
75	7545	4,5 м (14,8 фута)	+/- 0,070 мм (0,0028 дюйма)	+/- 0,082 мм (0,0032 дюйма)	9,2 кг (20,3 фунта)
