Измерительная рука Hexagon Absolute Arm Compact

Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Измерительная рука Hexagon Absolute Arm Compact
Цена по запросу
Под заказ
Хочу в подарок
Вы можете оставить контакты того, который приобретет вам этот товар
Хочу скидку
Подпишитесь на нашу рассылку, чтобы не пропустить момент, когда на товар будет действовать скидка
Дополнительные услуги:
Бесплатная доставка от 100 тыс. руб.

Характеристики

  • Производитель - Hexagon
Все характеристики
Описание

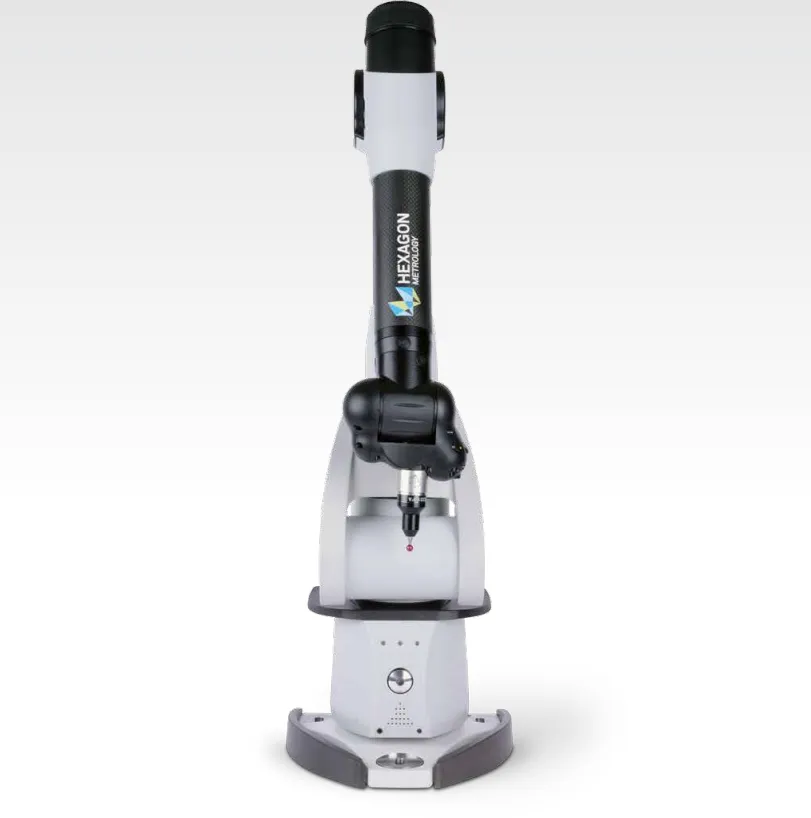

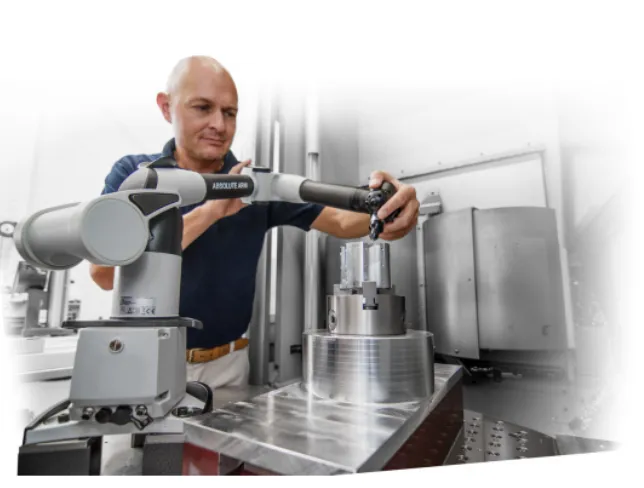

Портативный измерительный манипулятор Absolute Arm Compact - это идеальное решение для точных контактных измерений мелких деталей и компонентов. Благодаря своим уникальным характеристикам, он может быть легко размещен на рабочем столе в цеху или на станке ЧПУ.

Absolute Arm Compact имеет все те же пользовательские функции, что и флагманская модель Absolute Arm. Он оборудован абсолютными датчиками в каждом шарнире, что позволяет избежать необходимости прогрева и калибровки. Также он оснащен Wi-Fi и батареей, обеспечивающими полную мобильность.

Уникальная конструкция "все в одном" и инновационная система противовесов делают Absolute Arm Compact готовым к работе сразу после извлечения его из футляра. Нет необходимости в установке, прогреве или ожидании. Когда требуются быстрые и высокоточные измерения для контроля качества, на рынке просто нет лучшего портативного измерительного манипулятора.


Работа с навесным лазерным 3D-сканером HP-L-8.9

Для клиентов, желающих расширить свои возможности в области метрологии, лазерный сканер HP-L-8.9 представляет собой идеальное решение. Этот портативный прибор позволяет проводить бесконтактное измерение сложных и хрупких деталей, таких как углеродное волокно, кожа и сталь, с высокой скоростью и точностью. Он оснащен высококачественной оптикой и не требует использования контрольных мишеней и маркеров. Более того, он предлагает возможность переключиться на контактное измерение без необходимости калибровки.

Совместная работа измерительной руки и лазерного трекера

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

  • Высокая точность в сверхшироком пространственном объеме.
  • Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
  • Линейный размер рабочей зоны трекера: 160 м.
  • Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Применение

3D измерения блока цилиндра. Контроль геометрии и определение взаиморасположения осей и других геометрических элементов с помощью измерительной руки Absolute Arm со сферическим рабочим объемом 2,5 м.


Абсолютные датчики

Установка модернизированных абсолютных датчиков в шарнирные соединения манипулятора Absolute Arm Compact делает его уникальным на рынке портативных измерительных манипуляторов. Этот инновационный подход полностью исключает необходимость в калибровке и прогреве, что повышает производительность и обеспечивает высокую точность измерений.

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm Compact способен поддерживать прочность и температурную стабильность в любых условиях окружающей среды, обеспечивая надежную точность при любой погоде.

Перемещения без усилий

Разработанный с учетом легкости перемещений, манипулятор Absolute Arm Compact легок в обращении, как во время выполнения измерений, так и в промежутке между ними, благодаря уникальному интегрированному основанию, избавляющему от хлопот при перестановке прибора.


Обратная связь

Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm Compact, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.

Сертификация по ISO

Для пользователей, использующих свой манипулятор совместно с полноразмерными КИМ, контактные измерения имеют стандартную сертификацию по ISO 10360-12 и дополнительную сертификацию по ISO 10360-2.


Технологический фундамент

Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm Compact является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.

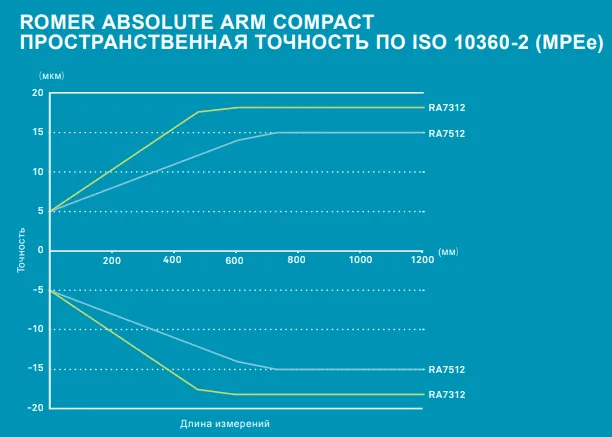

Технические характеристики, сертификация по ISO 10360

83 серия Модель Макс. диапазон EUNI​1 PSIZE2 LDIA3 PFORM4 Bec
8312-6 1.49 м  ± 0.024 мм 0.010 мм 0.021 мм 0.018 мм 12.0 кг
85 серия Модель Макс. диапазон EUNI​1 PSIZE2 LDIA3 PFORM4 Bec
8512-6 1.49 м  ± 0.019 мм 0.006 мм 0.016 мм 0.012 мм 12.2 кг

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы

Видеообзор модели:

Характеристики
Артикул 196933
Производитель Hexagon
Скорость сканирования RS6: до 1,2 миллиона точек/с, RS5: 752000 точек/с, HP-L-8.9: 45000 точек/с
Особенности Метки соответствия стандартам: CE – FCC – IC
Класс лазера 2
Рабочая температура +5 – +40°C
