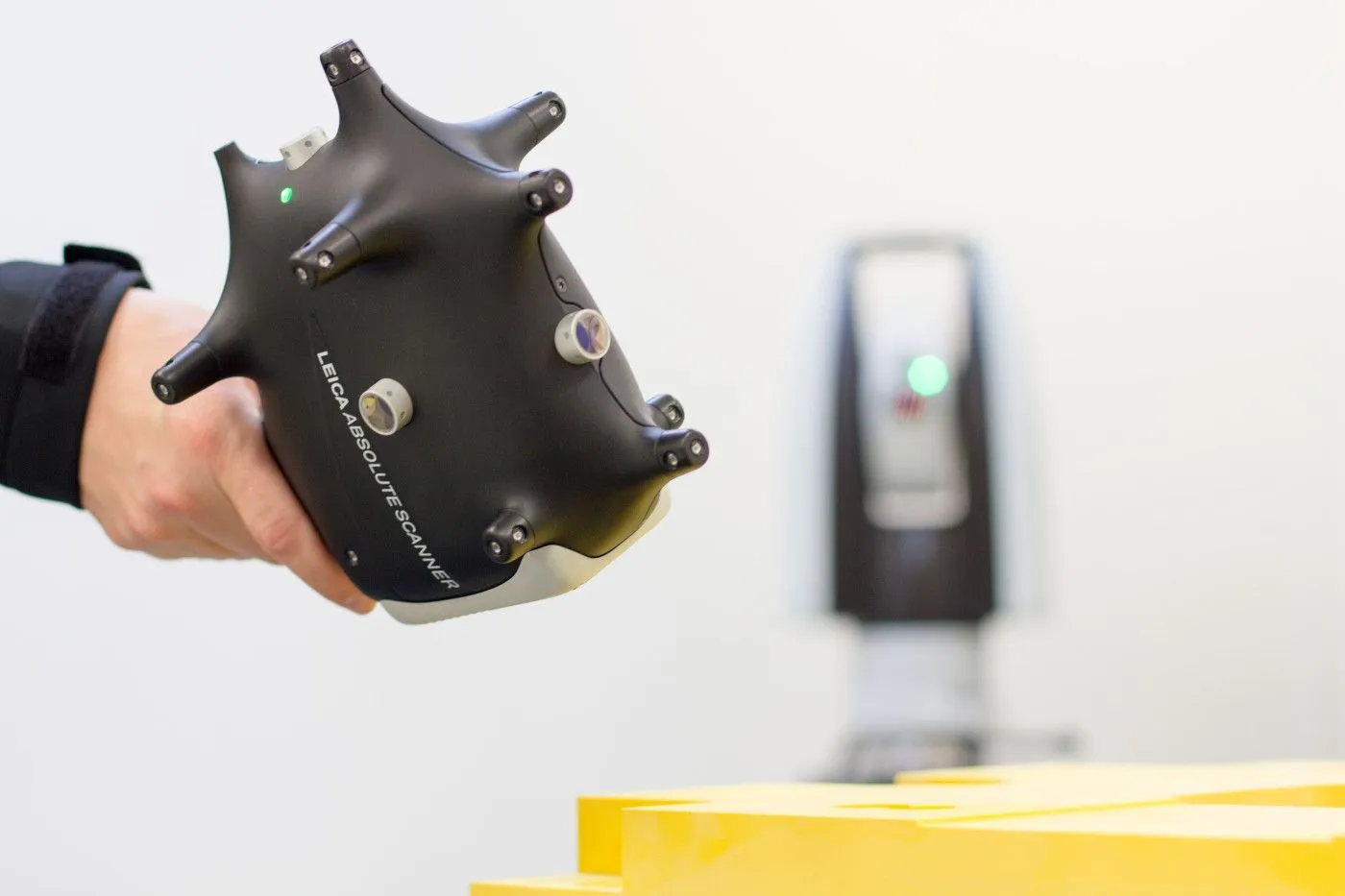

Лазерный 3D сканер Leica LAS

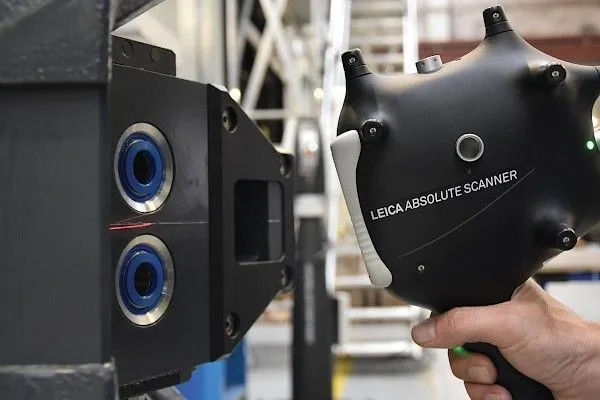

Leica LAS - это удобное портативное решение для трехмерного сканирования. Сканер объединяет в себе измерительные возможности КИМ Leica Absolute Tracker AT960 и эргономичных ручных лазерных сканеров. Получает точные данные облаков точек в измерительных объемах величиной до 60 метров. Оптимизирован для ручных операций проверки и обладает превосходной производительностью при бесконтактном контроле поверхностей произвольной формы.

Особенности:

1. Работа со сложными поверхностями

LAS автоматически регулирует интенсивность лазерного излучения в зависимости от материала и освещенности, что позволяет получать размерные данные даже на блестящих металлических или темных объектах, не тратя время на подготовку поверхности. Имеет класс защиты IP50, оснащен функцией питания от батареи.

2. Быстрое переключение режимов измерений

Сканер LAS автоматически распознается лазерным трекером и рассчитан на быстрое переключение с одной технологии контроля на другую. Это обеспечивает плавный переход от измерения с отражателем на контактный датчик или сканер дополняя Leica T-Probe. Вы также можете использовать главную кнопку сканера для выбора настраиваемых, предварительно заданных, профилей измерения, которые позволяют использовать оптимальные настройки для каждой части детали без необходимости внесения изменений в программное обеспечение.

3. Простота в обращении

Сканирующее устройство имеет встроенную подсветку и три ракурсных индикатора, обеспечивающих правильное позиционирование. Визуальный, акустический и тактильный индикаторы позволяют видеть, слышать и ощущать сигнал обратной связи от сканера, что дает полную уверенность в выполняемых действиях.

4. Питание от батареи

Leica Absolute Scanner LAS может работать с питанием от батареи и требует подключения только сетевого кабеля, что обеспечивает полную портативность и выполнение измерений лазерным сканером на ходу.

5. Самоидентифицируемый датчик

Лазерный сканер LAS автоматически распознается трекером Leica Absolute Tracker AT960, что дает возможность быстро переключаться с трехмерного сканирования на измерение контактным способом и с помощью отражателя.

6. Программный интерфейс RDS

Основанный на проверенных решениях программного интерфейса RDS, применяемых на портативных измерительных манипуляторах Hexagon, прибор LAS позволяет использовать существующий опыт системных проверок, компенсаций и сертификации.

7. Надежная конструкция с классом защиты IP50

Разработанный для обеспечения прочности и надежности в жестких производственных условиях, прибор LAS с классом защиты IP50 делает возможность проводить лазерное сканирование в любом месте, где это необходимо.

Технические характеристики лазерного 3D сканера Leica LAS:

Характеристики выносных устройств Leica T-Probe, T-Scan 5, Leica LAS и T-Mac
Диапазон измерений (ø)	до 60 м
Объём перебазирования (ø)	до 320 м
Погрешность T-Probe	± 50 мкм + 6 мкм/м
Погрешность T-Scan и LAS	от ± 60 мкм
Точность по положению T-Mac	± 15 мкм + 6 мкм/м
Точность поворота	± 0,01 град.
Точность поворота по временной отметке	< 5 мс

Модификации трекеров Leica Absolute Scanner
	Leica LAS-20-8	Leica LAS-XL
Размеры
Размер сканера	300 х 201 х 140 мм	300 х 201 х 140 мм
Вес сканера	0,94 кг	0,96 кг
Размер контроллера	226 х 146 х 91 мм	226 х 146 х 91 мм
Вес контроллера	1,9 кг	1,9 кг
Диапазон
Рабочая зона по горизонтали	± 360˚	± 360˚
Рабочая зона по вертикали	углы сгибания - ±45°, наклона - ±45°	углы сгибания - ±45°, наклона - ±45°
Размер рабочей зоны, сферический рабочий объем	см. таблицу выше	см. таблицу выше
Условия эксплуатации
Степень защиты	IP40 (IEC 60529)	IP40 (IEC 60529)
Рабочая температура	от 0˚C до +40˚C	от 0˚C до +40˚C
Относительная влажность	максимум 95% (без конденсата)	аксимум 95% (без конденсата)
Высота над уровнем моря	от -700 до 2000 м	от -700 до 2000 м
Точностные характеристики
Погрешность измерения длины в пространстве (2 сигма)	UL = ± 60 мкм при расстоянии менее 8,5 м, UL = ± 26 мкм + 4 мкм/м при расстоянии более 8,5 м	UL = ± 150 мкм
Погрешность измерения радиуса сферы (2 сигма)	UR = ± 50 мкм при расстоянии менее 8,0 м, ​​​​UR = ± 16 мкм + 4 мкм/м при расстоянии более 8,5 м	UR = ± 200 мкм
Погрешность измерения плоской поверхности (2 сигма)	UP = ± 80 мкм + 3 мкм/м	UP = ± 450 мкм
Функциональные характеристики
Скорость отслеживания во всех направлениях	> 1 м/сек	> 1 м/сек
Ускорение во всех направлениях	1g	1g
Фокусное расстояние	180 мм	700 мм
Рабочий диапазон	± 40 мм	± 300 мм
Ширина линии сканирования	220 мм	468 мм
Частота сканирования	100 Гц	100 Гц
Плотность точек, расстояние между точками	0,013 мм	0,045 мм
Скорость регистрации измерений	150 000 точек/сек.	143 000 точек/сек.
Лазерное излучение
Класс лазера	IEC 60825-1 (2007-03) класс 2	IEC 60825-1 (2007-03) класс 2
Мощность оптического излучения	12 мВт	12 мВт
