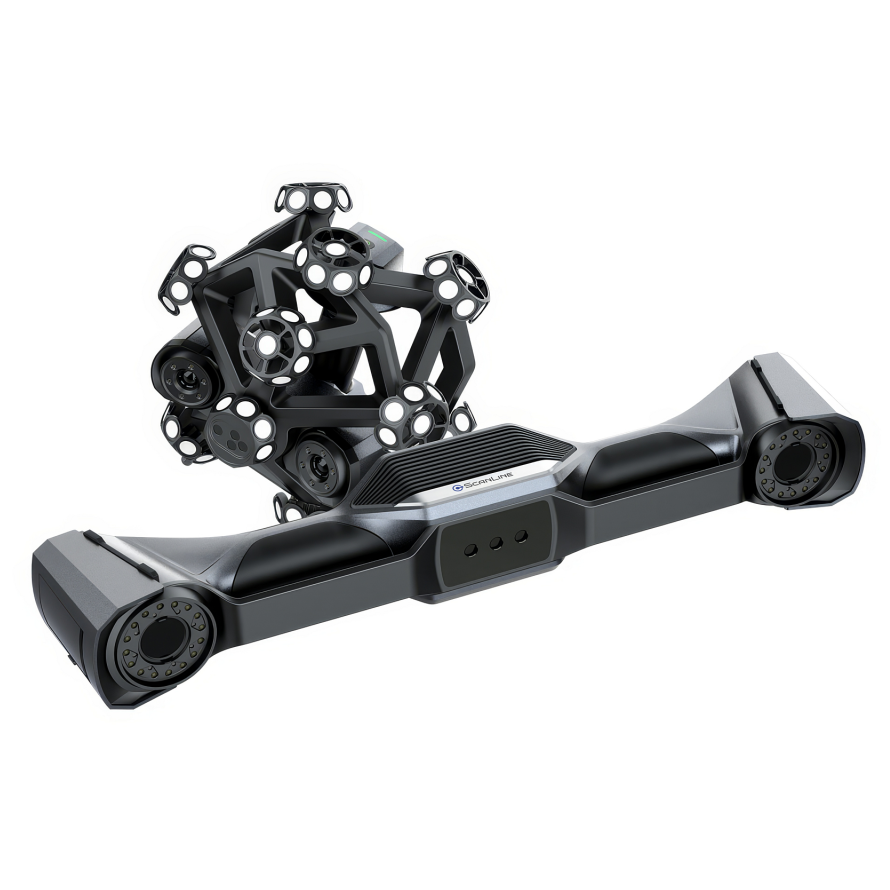

Система оптическая координатно-измерительная ScanLine TrackerScan ProNova

ScanLine TrackerScan ProNova - беспроводная многофункциональная система динамического 3D-сканирования и оптических измерений, предназначенная для высокоточной оцифровки и контроля средних и крупногабаритных объектов. Система объединяет два сканирующих модуля — сканер ProNova для детального сканирования и трекер UE ProNova с увеличенным полем зрения — а также встроенную видеофотограмметрию VPG. Благодаря динамическому отслеживанию положения сканера система позволяет получать стабильные 3D-данные без постоянного нанесения маркеров, а беспроводная конструкция делает TrackerScan ProNova удобным для работы непосредственно на производственном участке, в цеху или на объекте.

Универсальная система 3 в 1

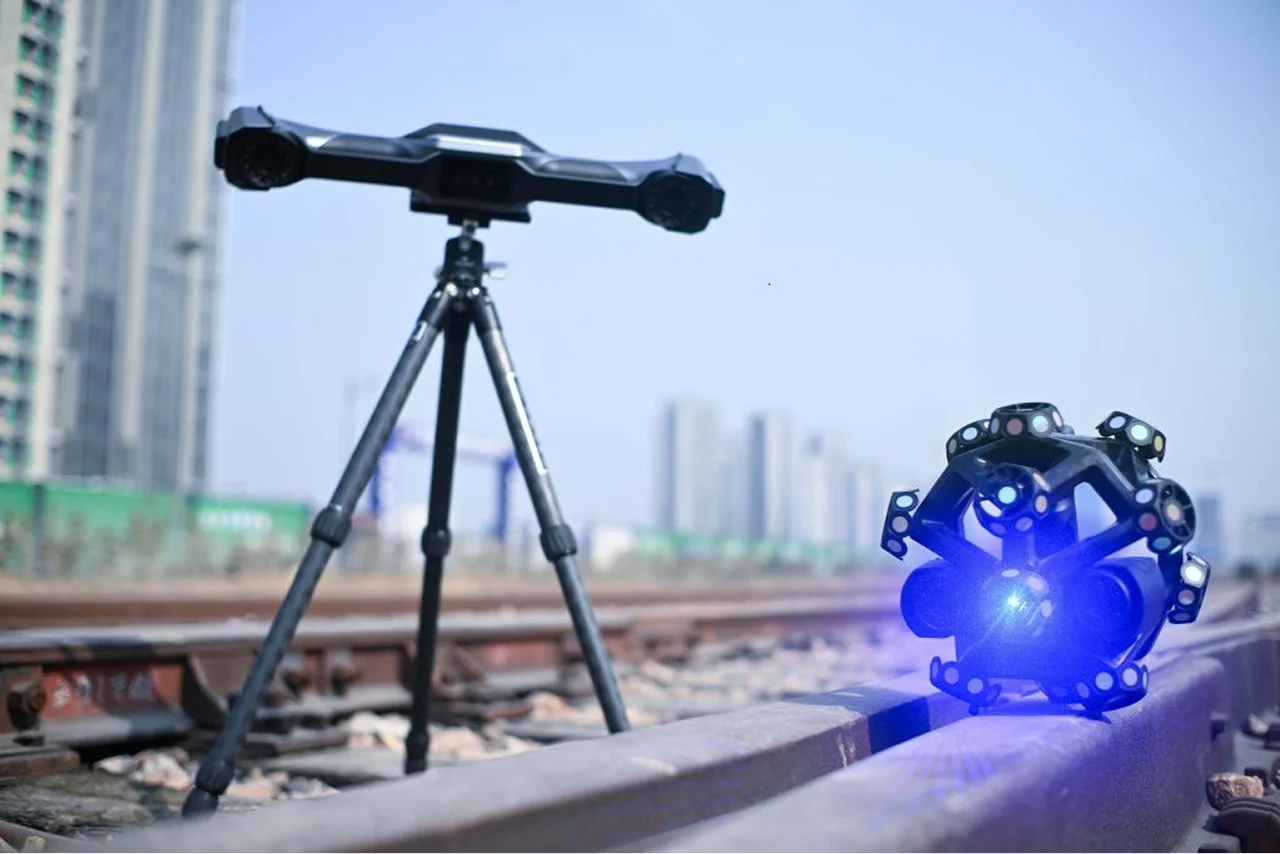

TrackerScan ProNova объединяет функции динамического трекера, ручного лазерного 3D-сканера и видеофотограмметрического модуля в одном комплексе. Система может работать совместно с двумя сканерами, а отдельные компоненты способны использоваться самостоятельно: 3D-cканер ProNova ориентирован на получение детализированных данных, а трекер UE ProNova может работать как самостоятельный ручной лазерный сканер с очень большим полем зрения до 2600 × 2200 мм. Такая архитектура позволяет одним комплексом решать задачи от детального сканирования отдельных участков до оцифровки крупногабаритных конструкций.

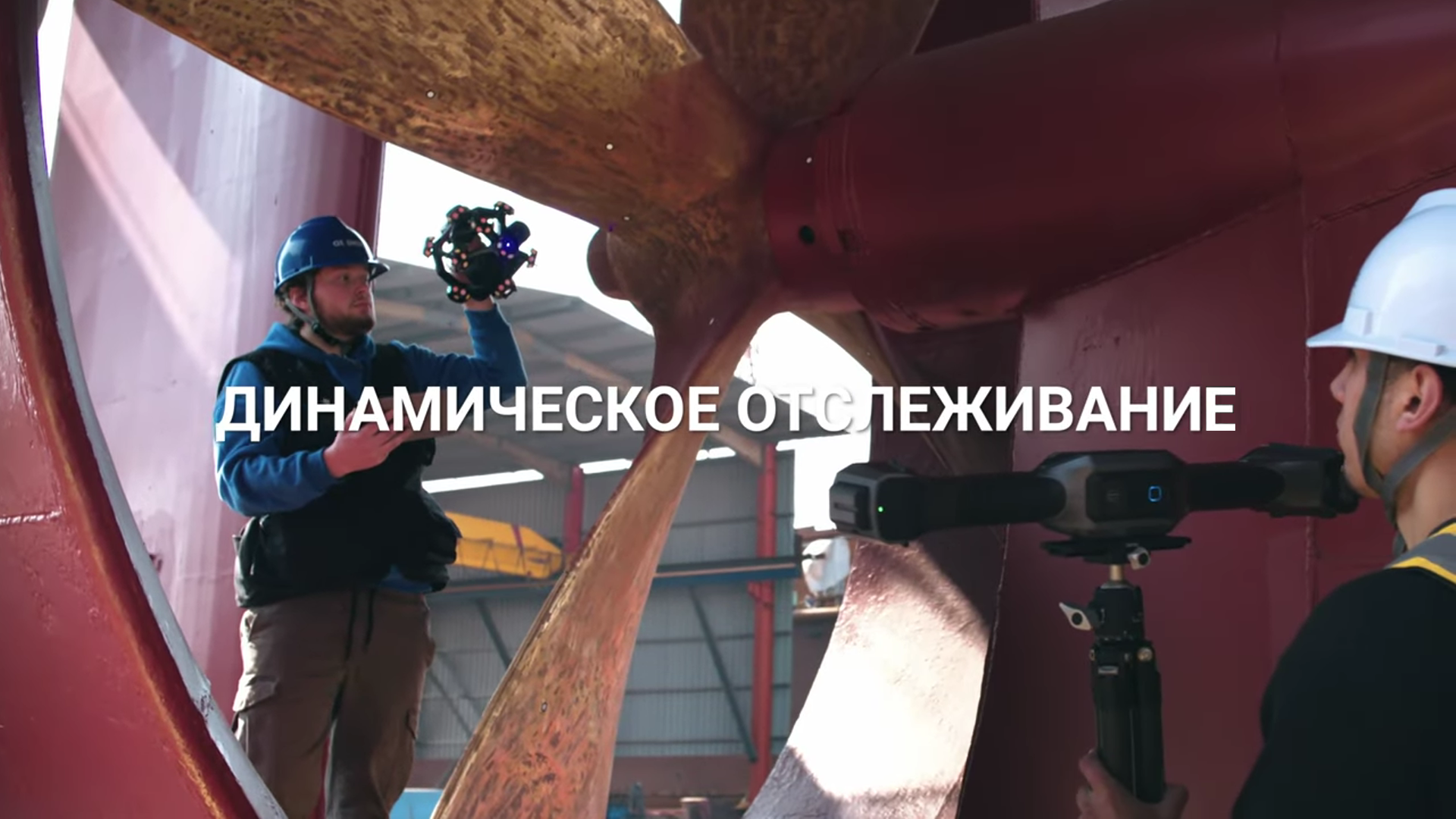

Динамическое отслеживание без привязки к фиксированной позиции

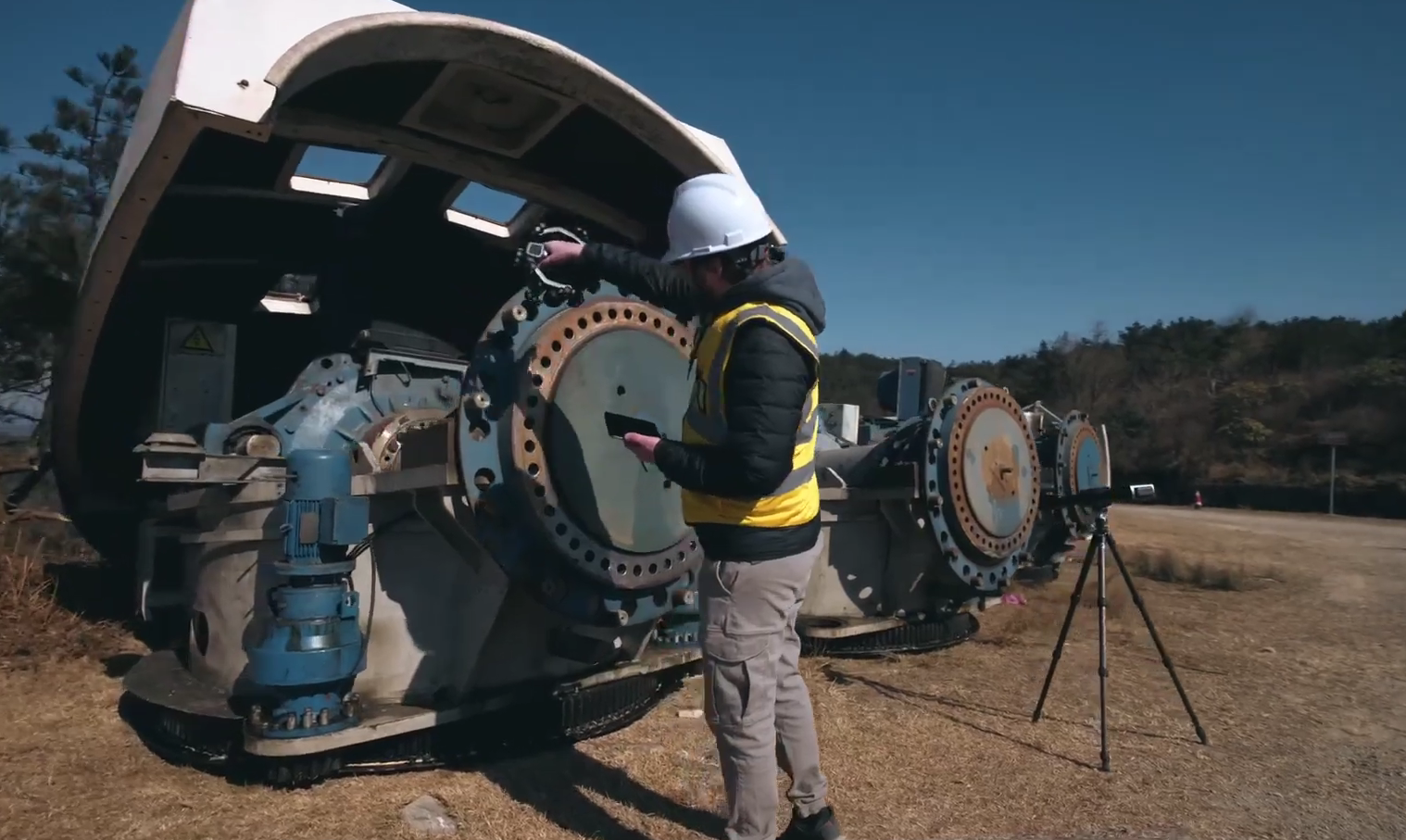

В основе ScanLine TrackerScan ProNova лежит технология динамического отслеживания, которая в реальном времени определяет пространственное положение сканера относительно трекера. Это позволяет оператору свободно перемещаться вокруг объекта и сканировать его с различных направлений, не ограничиваясь фиксированной рабочей зоной. Система особенно эффективна при работе с крупными деталями и конструкциями, когда перемещать объект или постоянно переставлять оборудование нецелесообразно.

Динамическое отслеживание также помогает при сканировании объектов сложной формы и в ограниченных пространствах. Благодаря беспроводной конструкции оператор не связан кабелями между сканером и компьютером, что упрощает перемещение вокруг автомобиля, промышленного оборудования, корпуса, трубопровода, крупной оснастки или другой габаритной конструкции.

Сканирование без маркеров

Одно из важных преимуществ ScanLine TrackerScan ProNova — возможность выполнять сканирование без маркеров. Для динамического отслеживания система использует информацию о положении сканера в пространстве, поэтому во многих сценариях нет необходимости покрывать поверхность объекта большим количеством маркеров. Это сокращает время подготовки детали и особенно полезно при работе с крупными объектами, где наклеивание и последующее удаление большого количества меток становится трудоёмкой операцией.

При этом система поддерживает и маркерное совмещение, поэтому оператор может выбрать оптимальный метод позиционирования данных в зависимости от геометрии объекта и требований к измерениям.

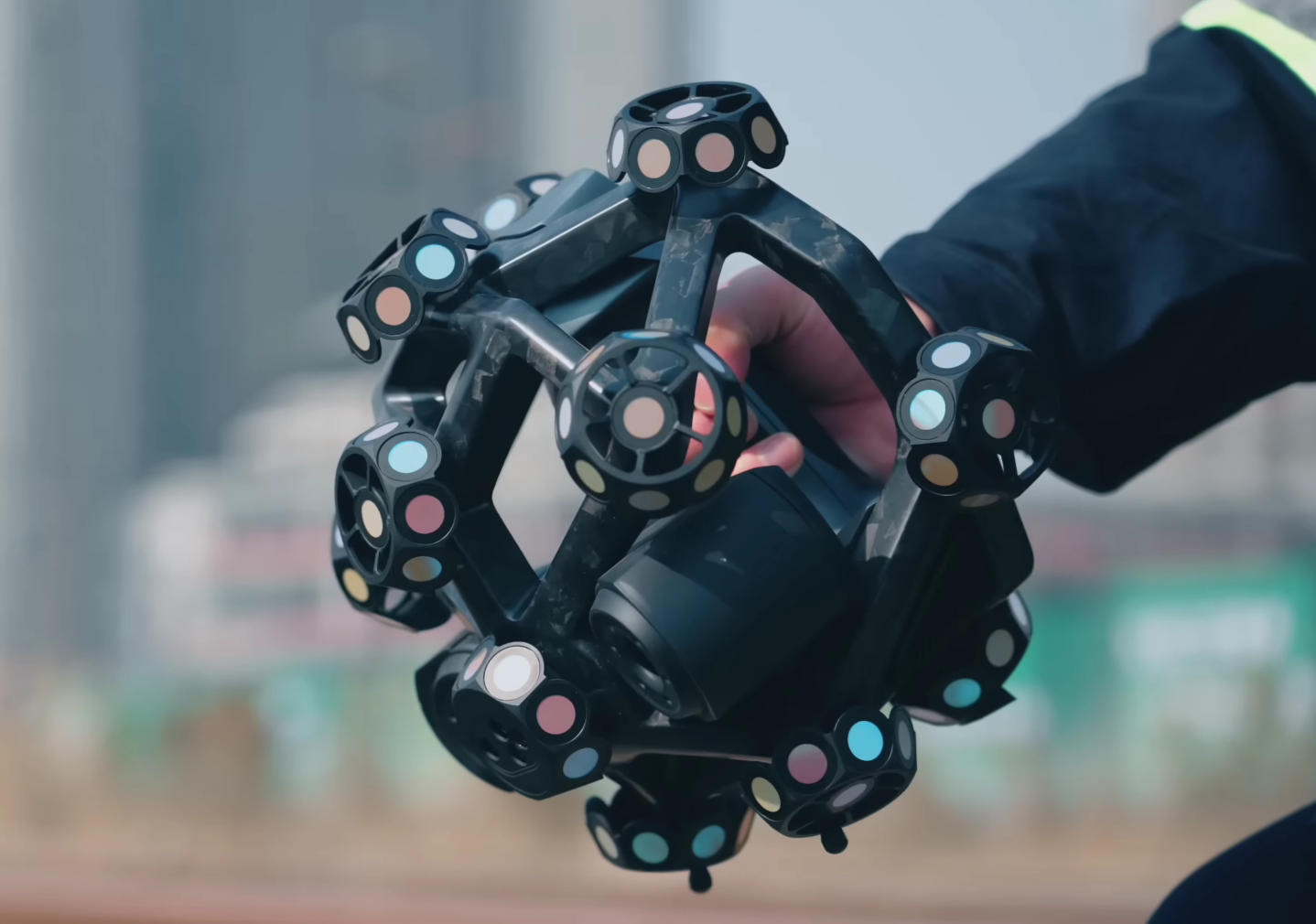

3D-cканер ProNova — детальное сканирование

Сканер ProNova используется для получения высокодетализированных 3D-данных и работы со сложной геометрией. Он позволяет дополнительно просканировать отдельные участки крупного объекта после первоначального захвата общей формы с помощью трекера. Такой двухуровневый подход особенно эффективен при контроле больших деталей, когда необходимо одновременно получить общую геометрию и тщательно проработать небольшие элементы. Это позволяет последовательно сканировать большие области и при необходимости увеличивать плотность данных на участках со сложной геометрией.

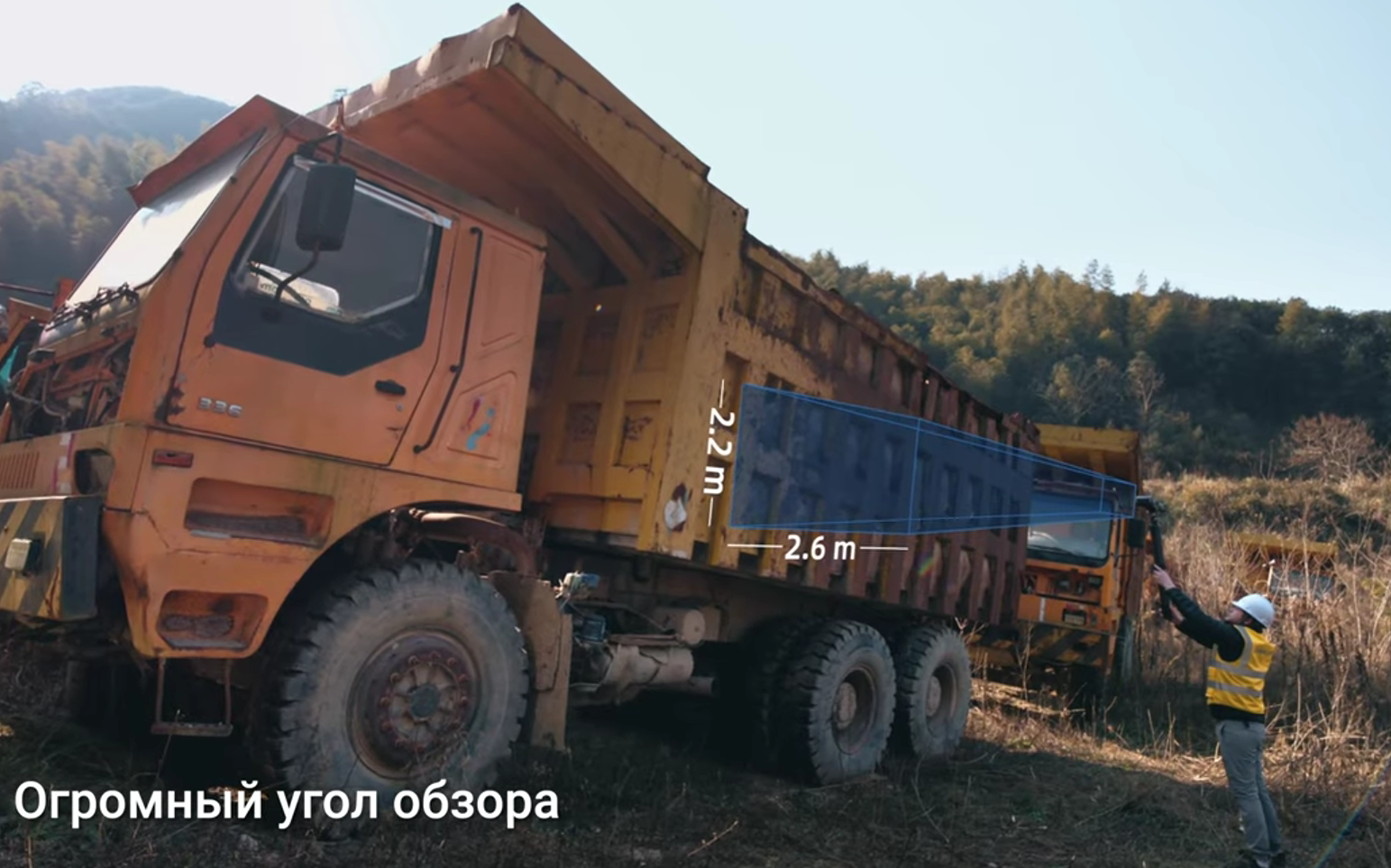

UE ProNova — большое поле зрения

UE ProNova предназначен для быстрого захвата крупных объектов и больших площадей поверхности. Максимальное поле зрения достигает 2600 × 2200 мм, благодаря чему за один проход можно получать данные значительно большей площади по сравнению с обычными ручными промышленными 3D-сканерами. Это сокращает количество перемещений оборудования и повышает производительность при оцифровке крупногабаритных деталей. UE ProNova использует 50 лазерных линий для высокоскоростного сканирования и поддерживает отдельный режим детального сканирования. Благодаря большому рабочему диапазону модуль подходит для автомобилей, промышленного оборудования, транспортных средств, конструкций, корпусов и других крупных объектов.

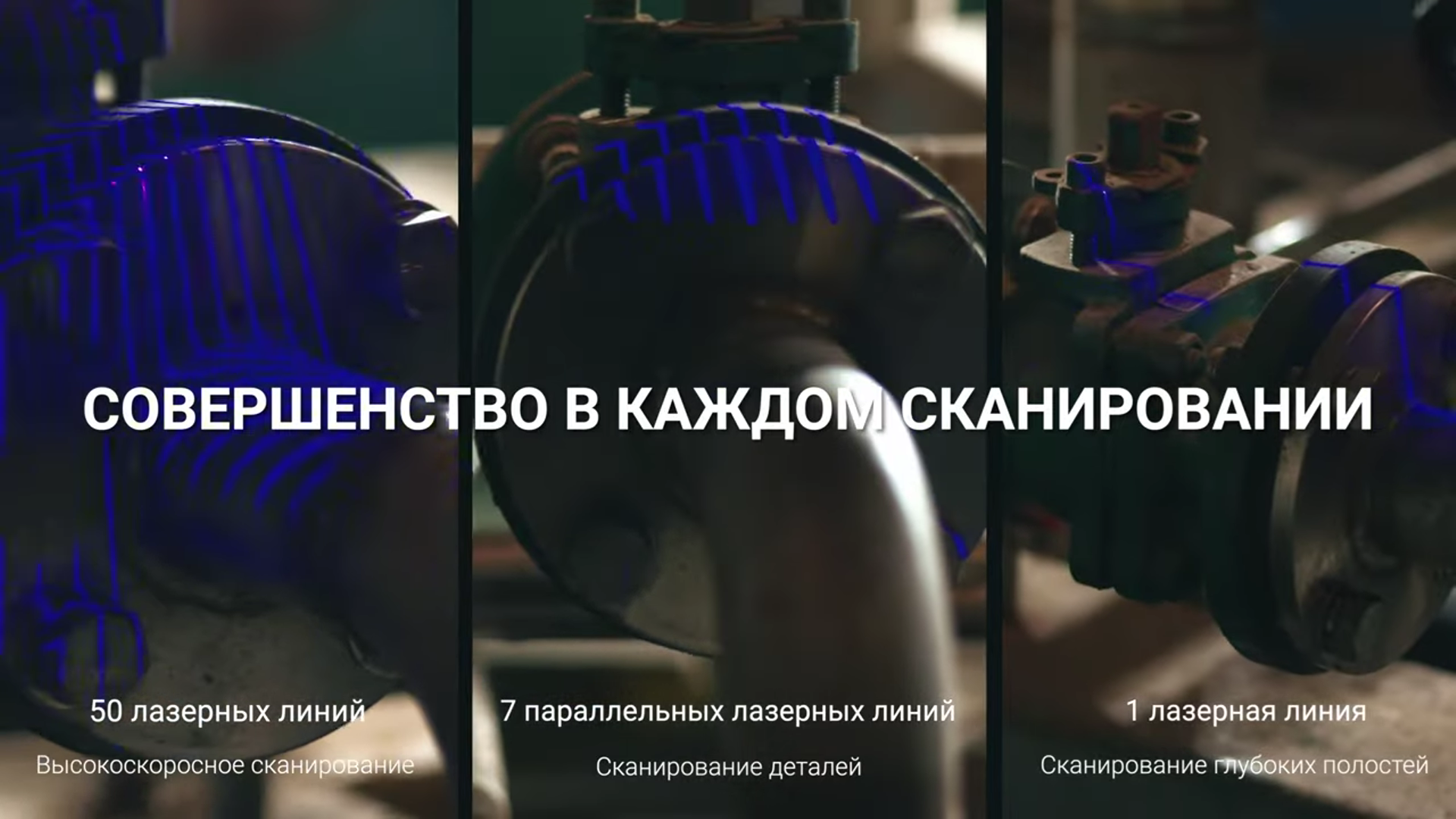

Три режима сканирования

ScanLine TrackerScan ProNova предоставляет разные режимы для различных задач: высокоскоростное сканирование с 50 лазерными линиями, детальное сканирование с 7 параллельными линиями и сканирование глубоких полостей одной лазерной линией. Это позволяет перейти от быстрого захвата общей формы к детальному измерению отдельных элементов.

Система обеспечивает скорость сканирования до 6,140,000 точек/с. Высокая производительность достигается благодаря режиму с 50 лазерными линиями и позволяет быстро получать плотные 3D-данные даже при работе с крупными поверхностями.

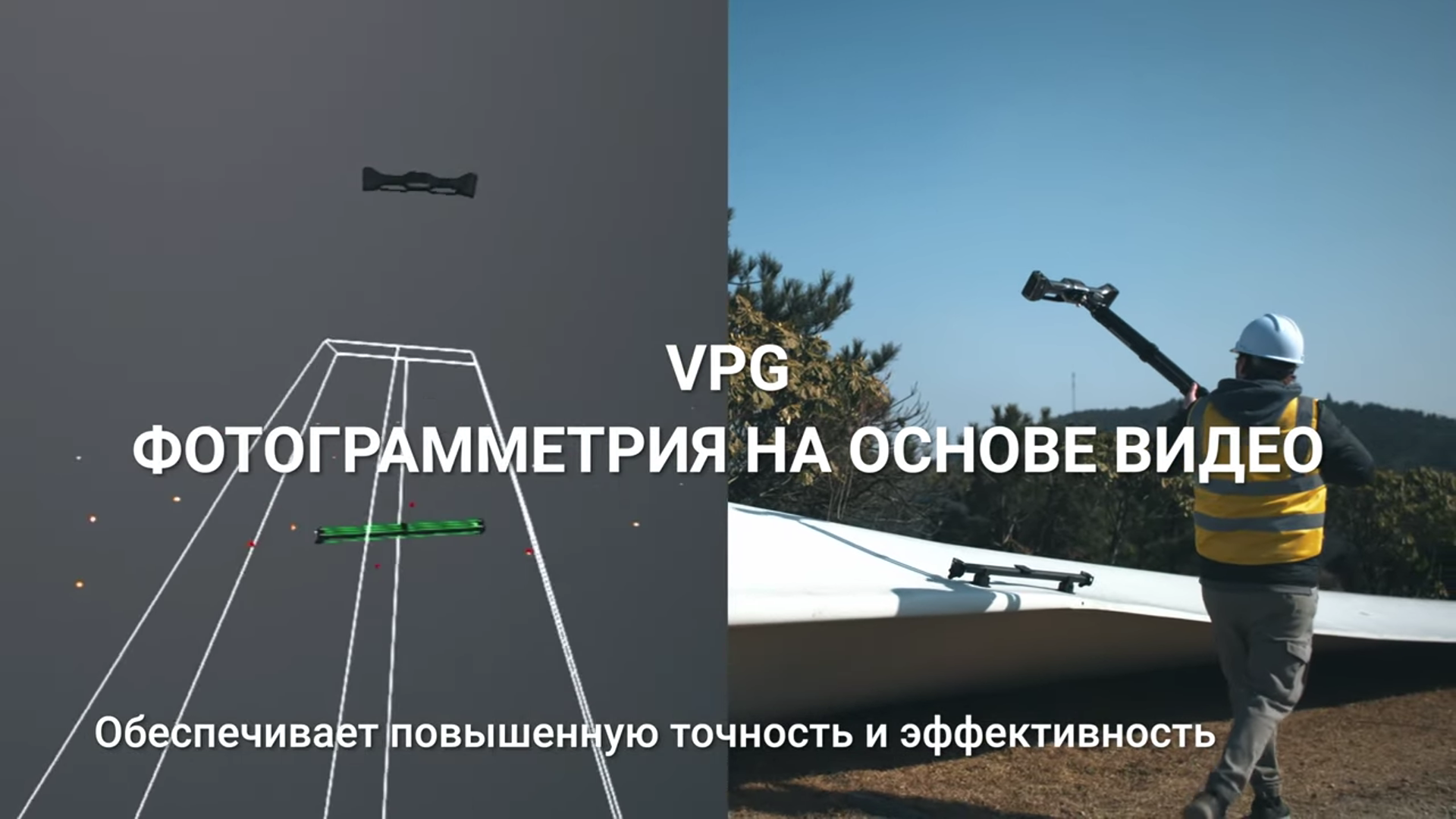

Высокая точность и фотограмметрия на основе видео (VPG)

TrackerScan ProNova обеспечивает заявленную точность сканирования до 0,014 мм, а при использовании интегрированной видеофотограмметрии VPG объёмная точность составляет 0,043 + 0,012 мм/м. Такие характеристики позволяют использовать комплекс для профессиональных метрологических измерений и контроля геометрии.

VPG (видеофотограмметрия) является встроенной функцией TrackerScan ProNova и предназначена для повышения стабильности объёмной точности при измерении крупных объектов. В отличие от традиционной фотограмметрии, технология использует видеоинформацию и не требует применения кодированных фотограмметрических меток.

Максимальная рабочая дистанция фотограмметрии с UE ProNova достигает 3,5 м. При использовании VPG система формирует глобальные данные, которые помогают сохранять геометрическую стабильность при работе с большими измерительными объёмами.

Беспроводная работа

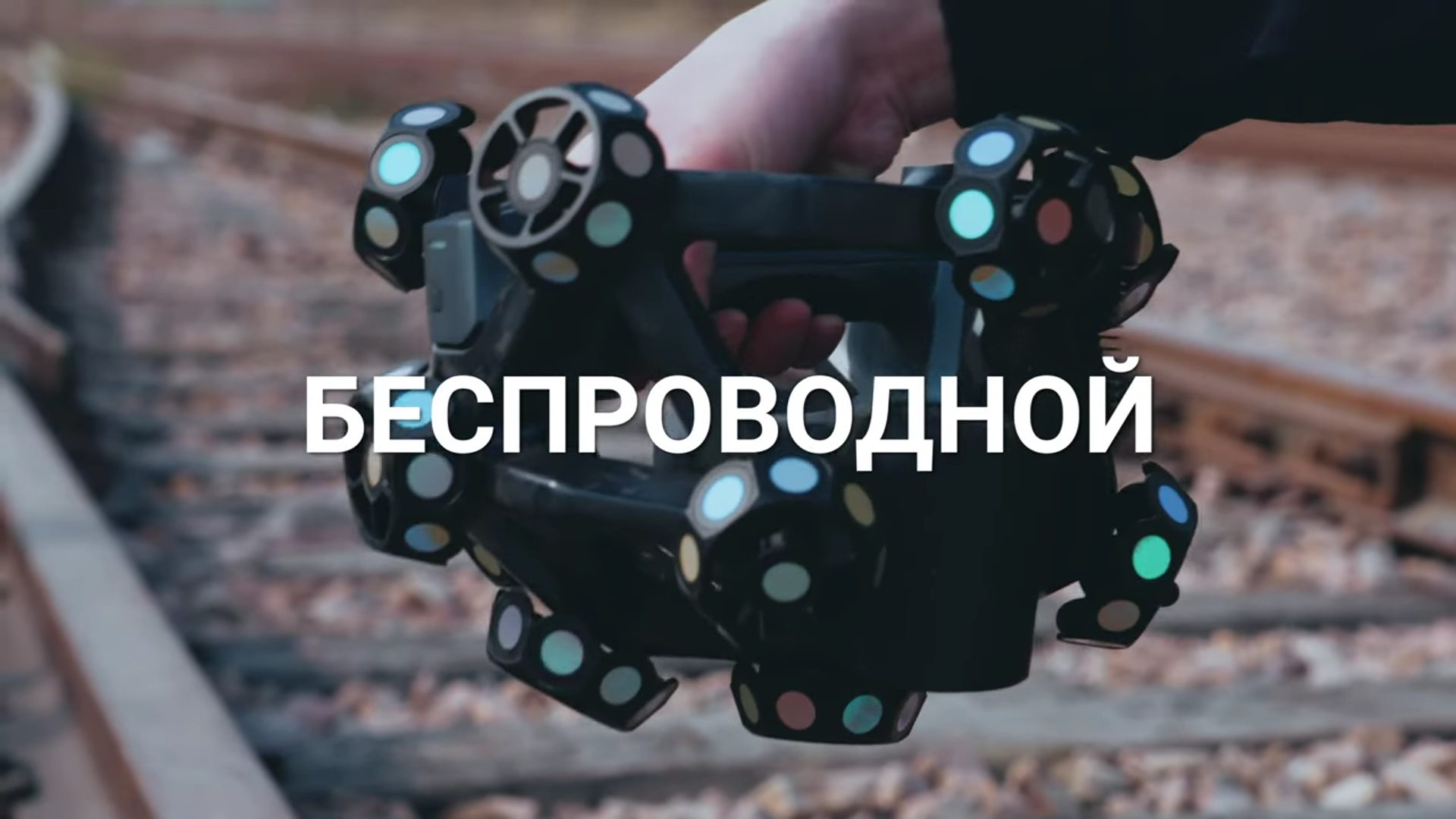

TrackerScan ProNova разработан как полностью беспроводная система, позволяющая свободно перемещаться вокруг крупного объекта без ограничений со стороны соединительных кабелей. Для задач, где требуется проводное подключение, предусмотрен оптоволоконный интерфейс, поэтому пользователь может выбирать между мобильным беспроводным режимом и проводной передачей данных. Небольшой вес сканирующих модулей дополнительно повышает мобильность всей системы: 3D-cканер ProNova весит 1,2 кг, а трекер UE ProNova 1,6 кг, что позволяет использовать систему как на производственной площадке, так и в помещении или на выезде.

Два сканера для разных задач

Главное преимущество архитектуры TrackerScan ProNova — возможность сочетать два типа сканирования в одном проекте. Сначала UE ProNova быстро захватывает общую геометрию крупного объекта благодаря большой зоне сканирования, после чего 3D-сканер ProNova используется для дополнительного сканирования небольших, сложных или критически важных участков с более высокой детализацией. Такой подход позволяет не выбирать между скоростью и детализацией, а использовать преимущества обоих модулей в рамках одного измерительного процесса.

Для крупных деталей и промышленной метрологии

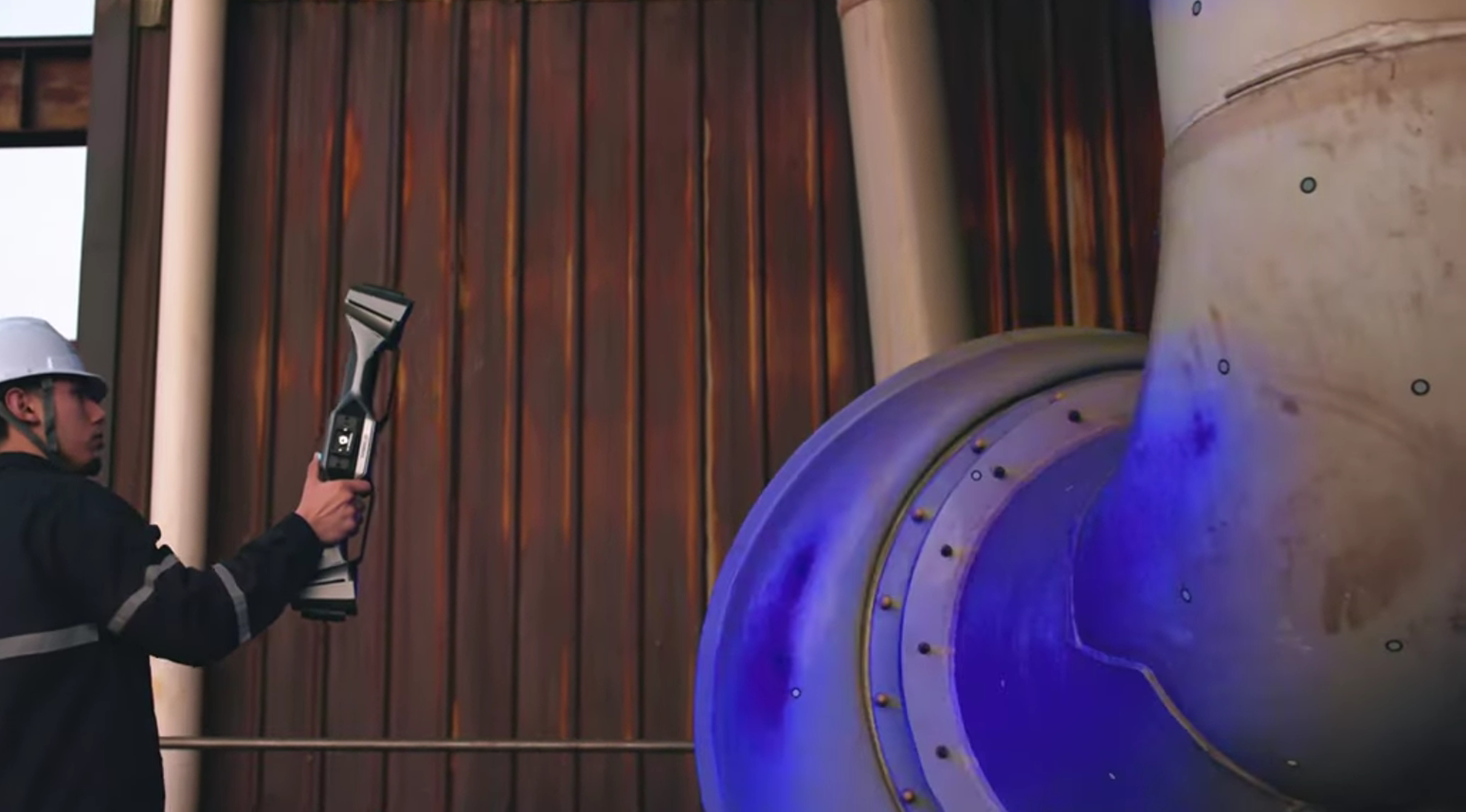

ScanLine TrackerScan ProNova предназначен прежде всего для задач, связанных с крупными и сложными объектами. Система может применяться в автомобильной промышленности, аэрокосмической отрасли, железнодорожном транспорте, энергетике, машиностроении, производстве строительной техники и промышленном обслуживании. Сканер подходит для контроля кузовов и крупных деталей автомобилей, элементов железнодорожного транспорта, авиационных конструкций, промышленного оборудования, крупной оснастки, корпусов и сварных конструкций. Беспроводная архитектура особенно полезна при выездных измерениях и контроле непосредственно на производственном объекте.

Реверс-инжиниринг и контроль по CAD

Полученные 3D-данные могут использоваться для обратного проектирования, контроля размеров и геометрии, анализа отклонений и сравнения фактической детали с номинальной CAD-моделью. Большое поле зрения UE ProNova позволяет быстро создать исходную цифровую модель крупного изделия, а 3D-сканер ProNova помогает детализировать отдельные элементы. Такой рабочий процесс удобен при модернизации существующих конструкций, восстановлении деталей, проверке качества изготовления, подготовке данных для CAD-моделирования и анализе износа крупных компонентов.
