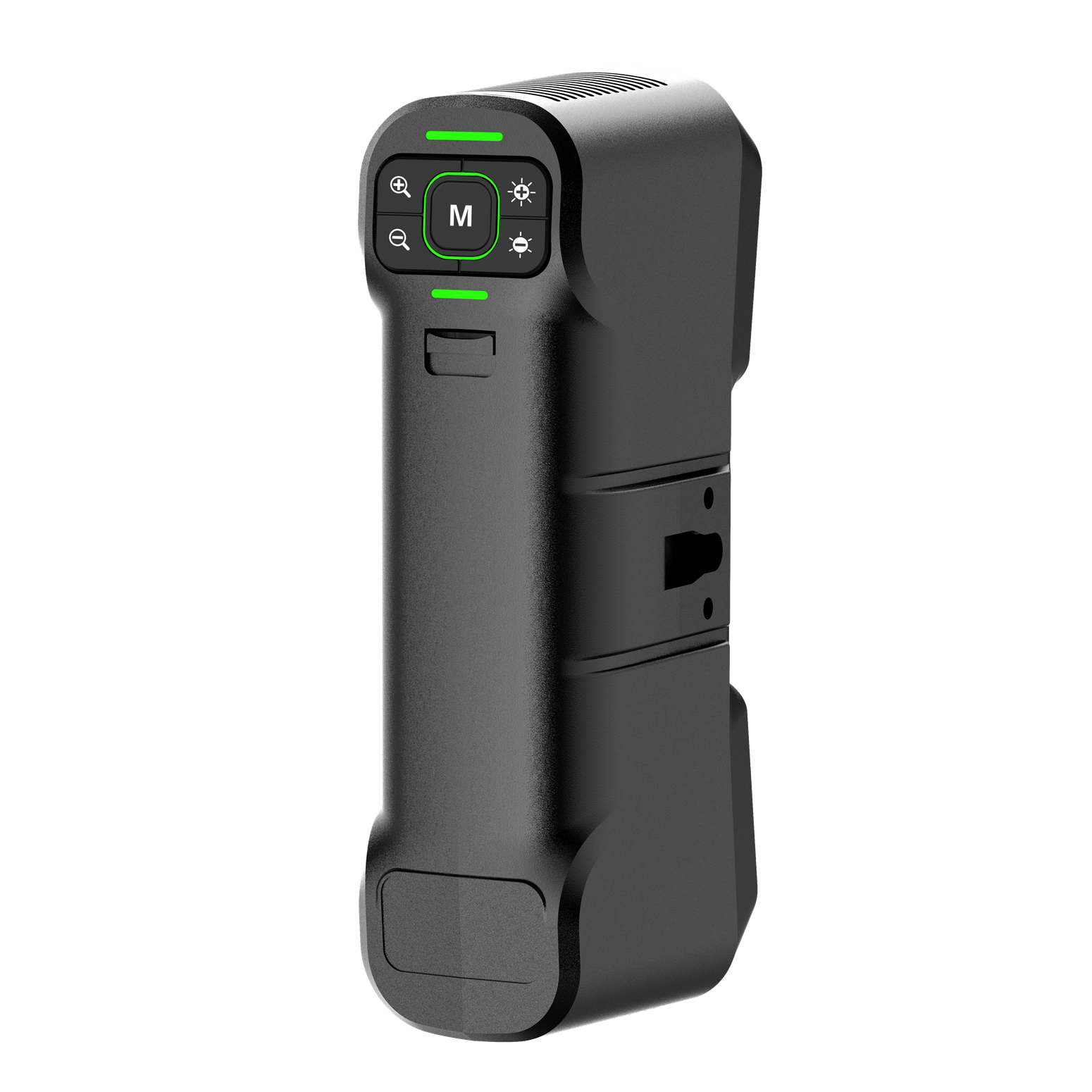

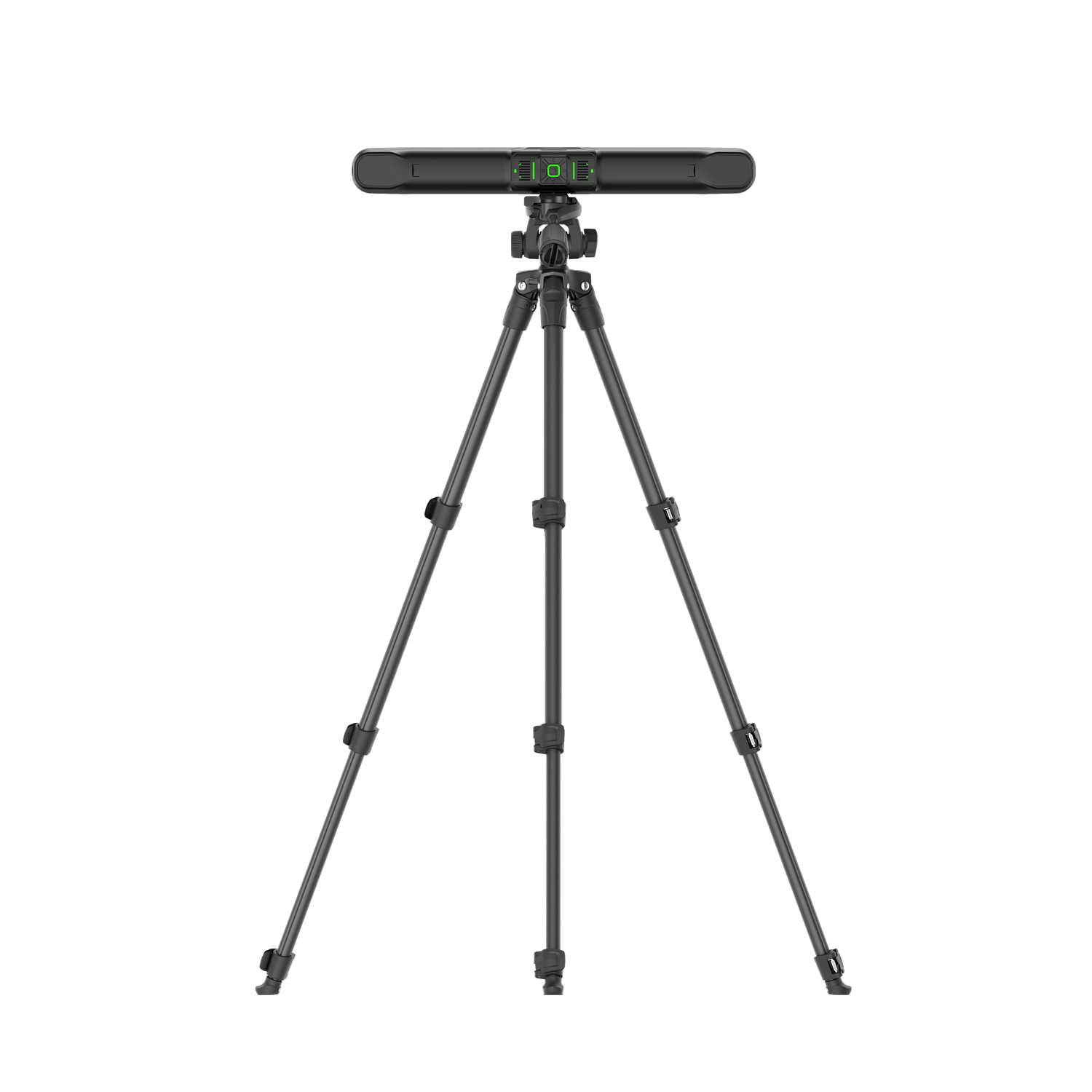

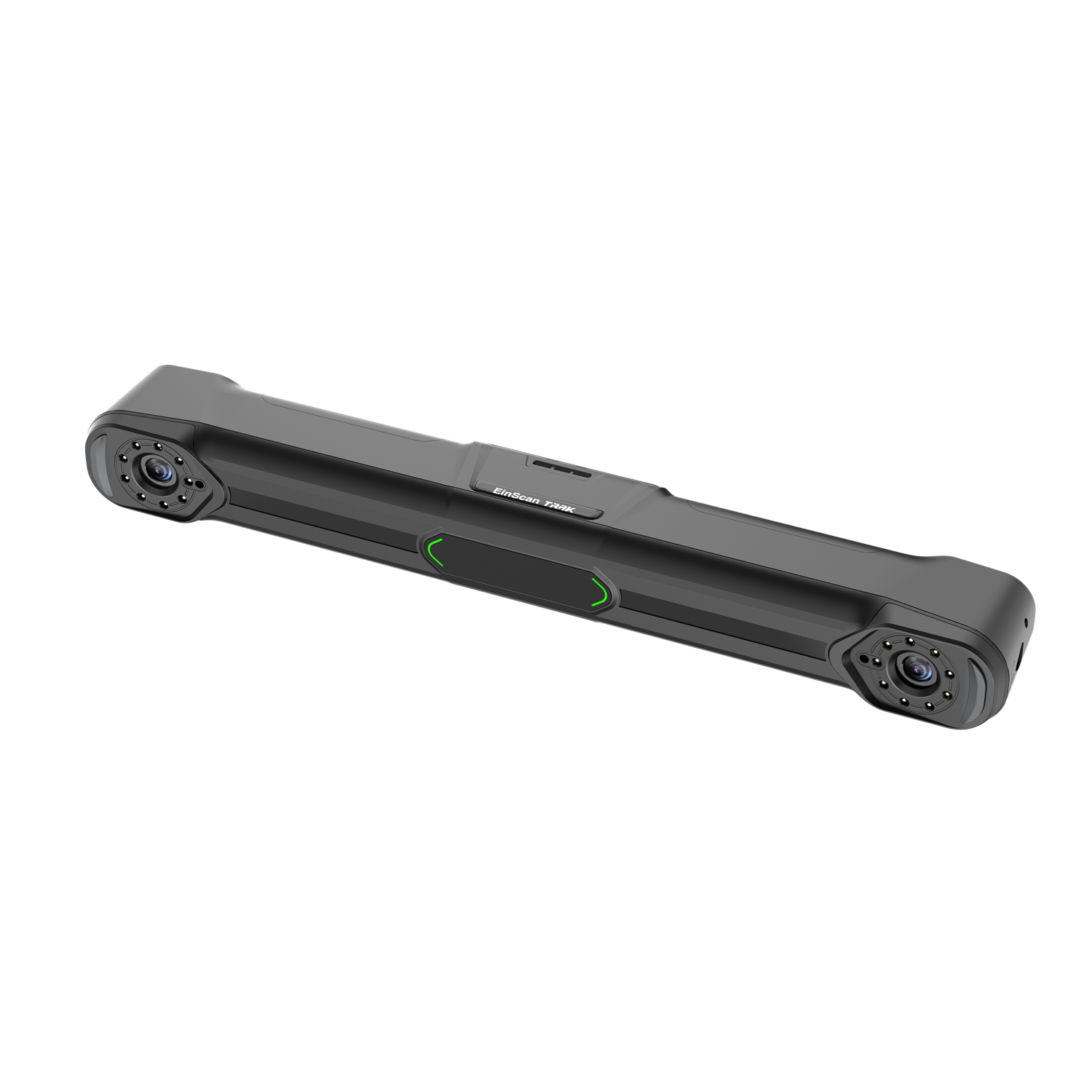

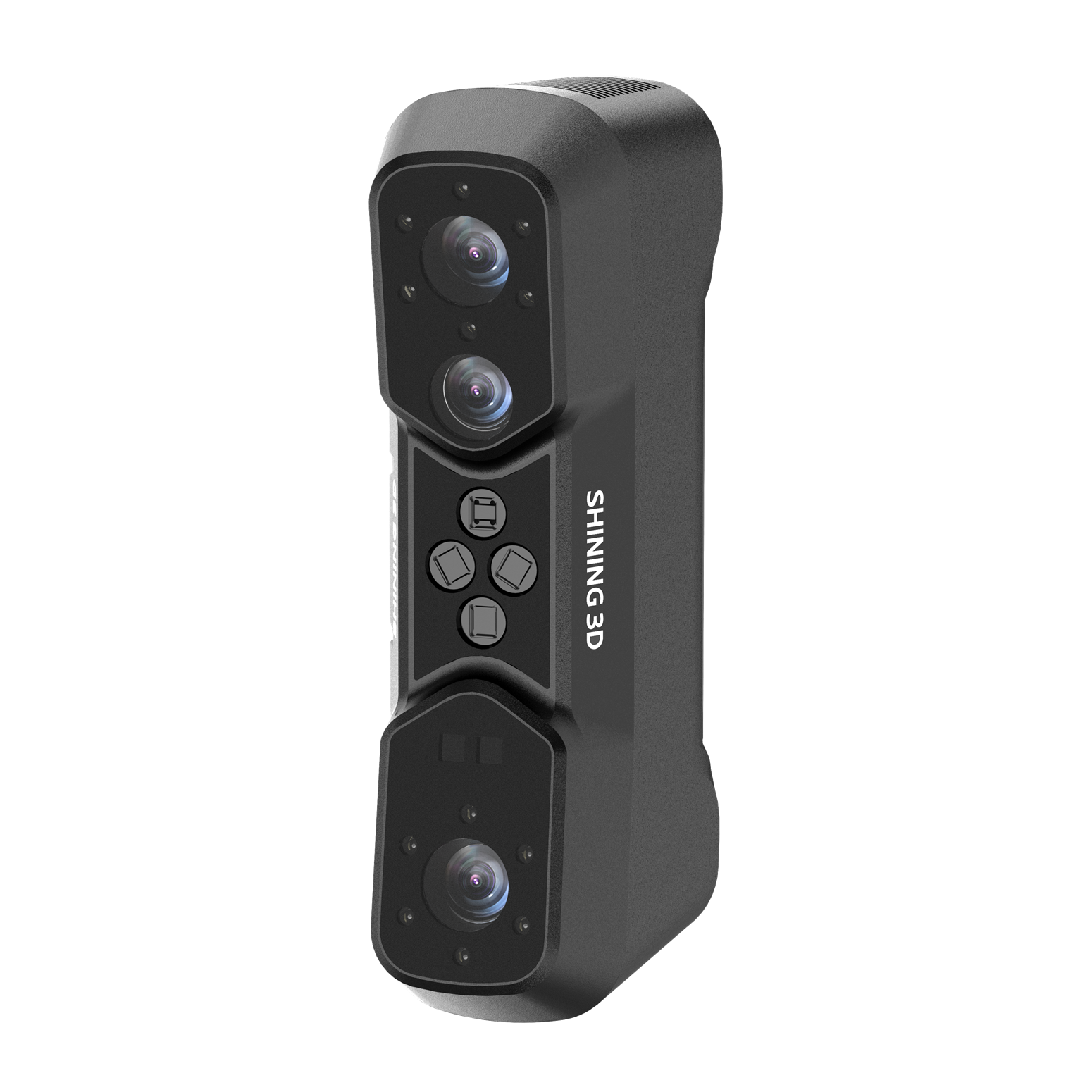

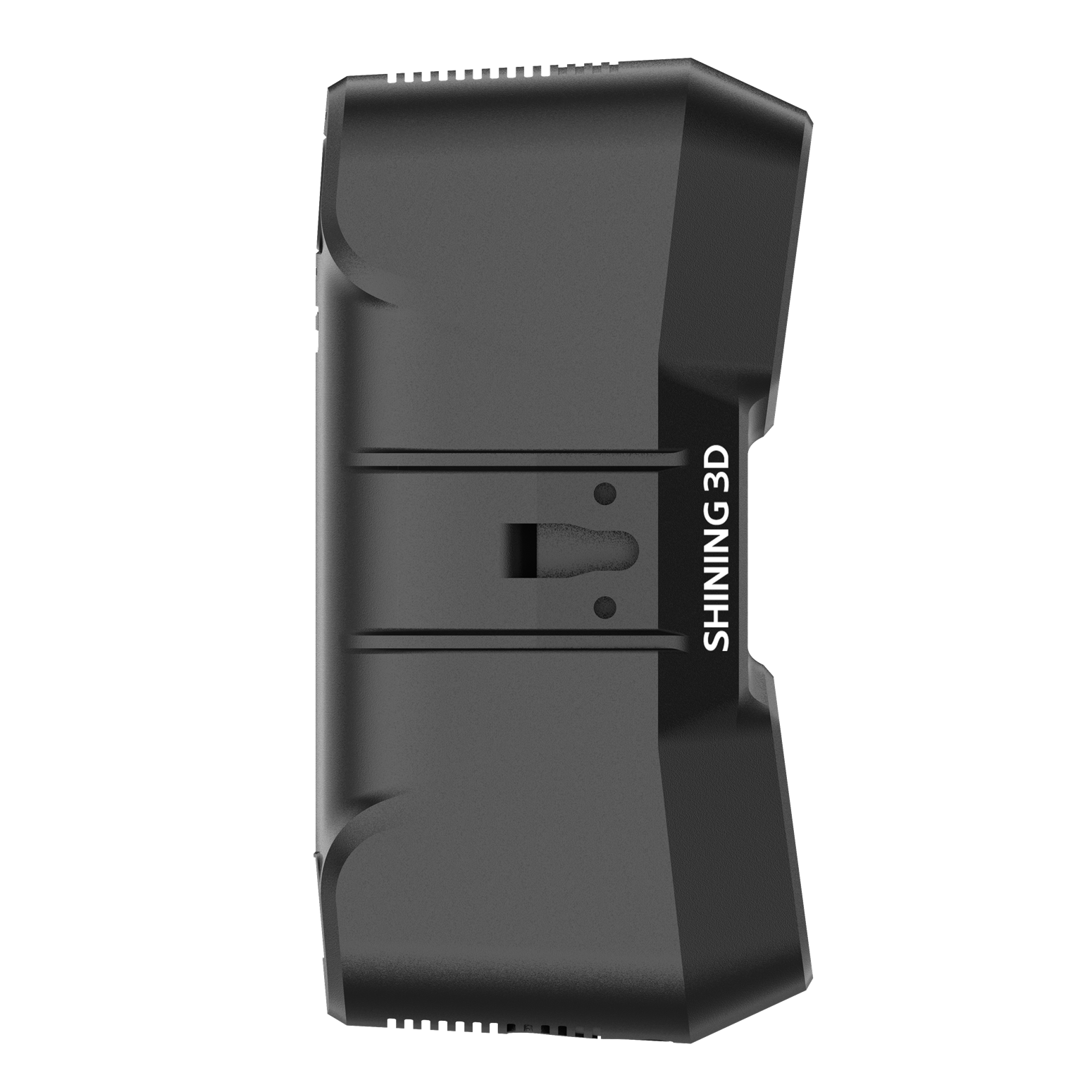

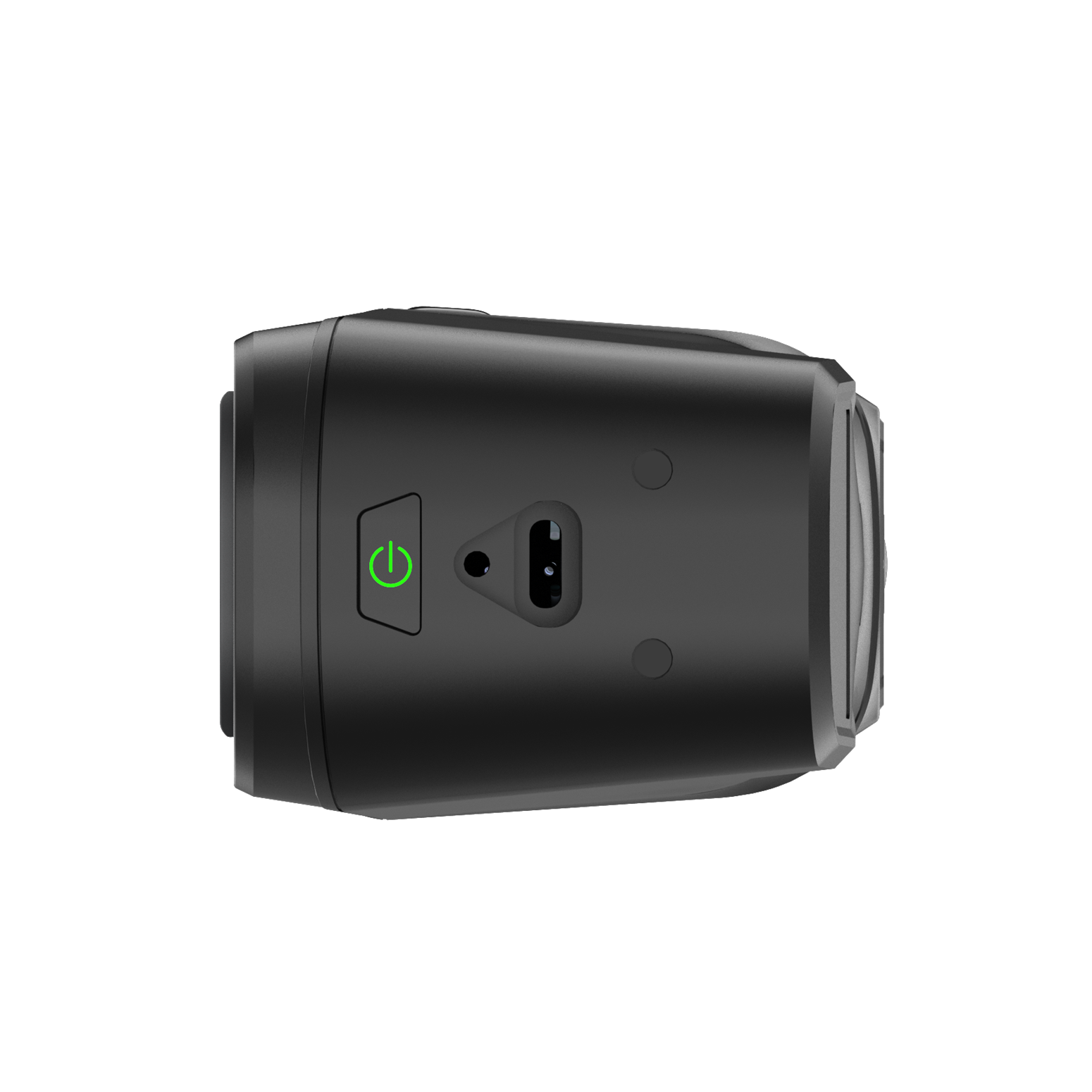

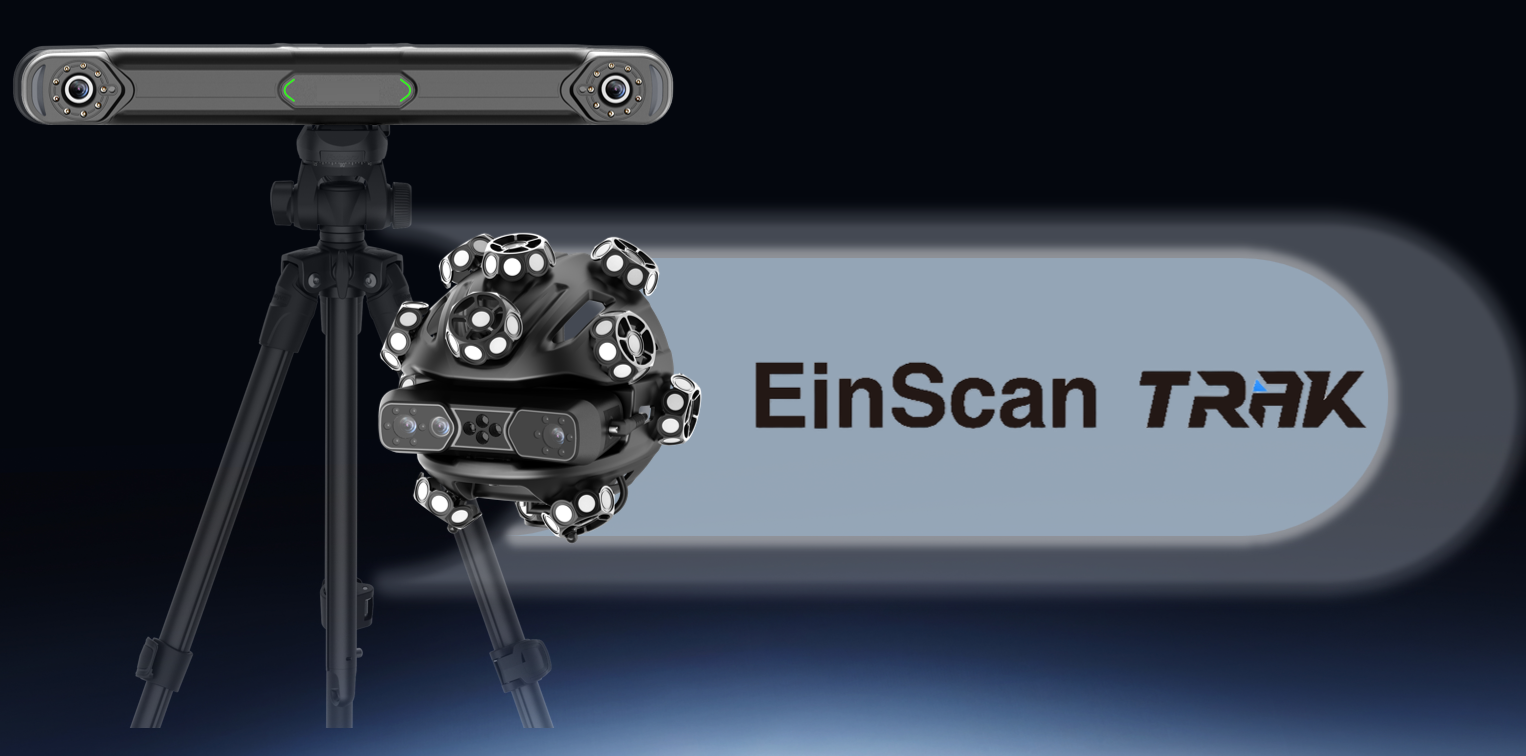

Оптическая координатно-измерительная система Shining 3D EinScan Trak

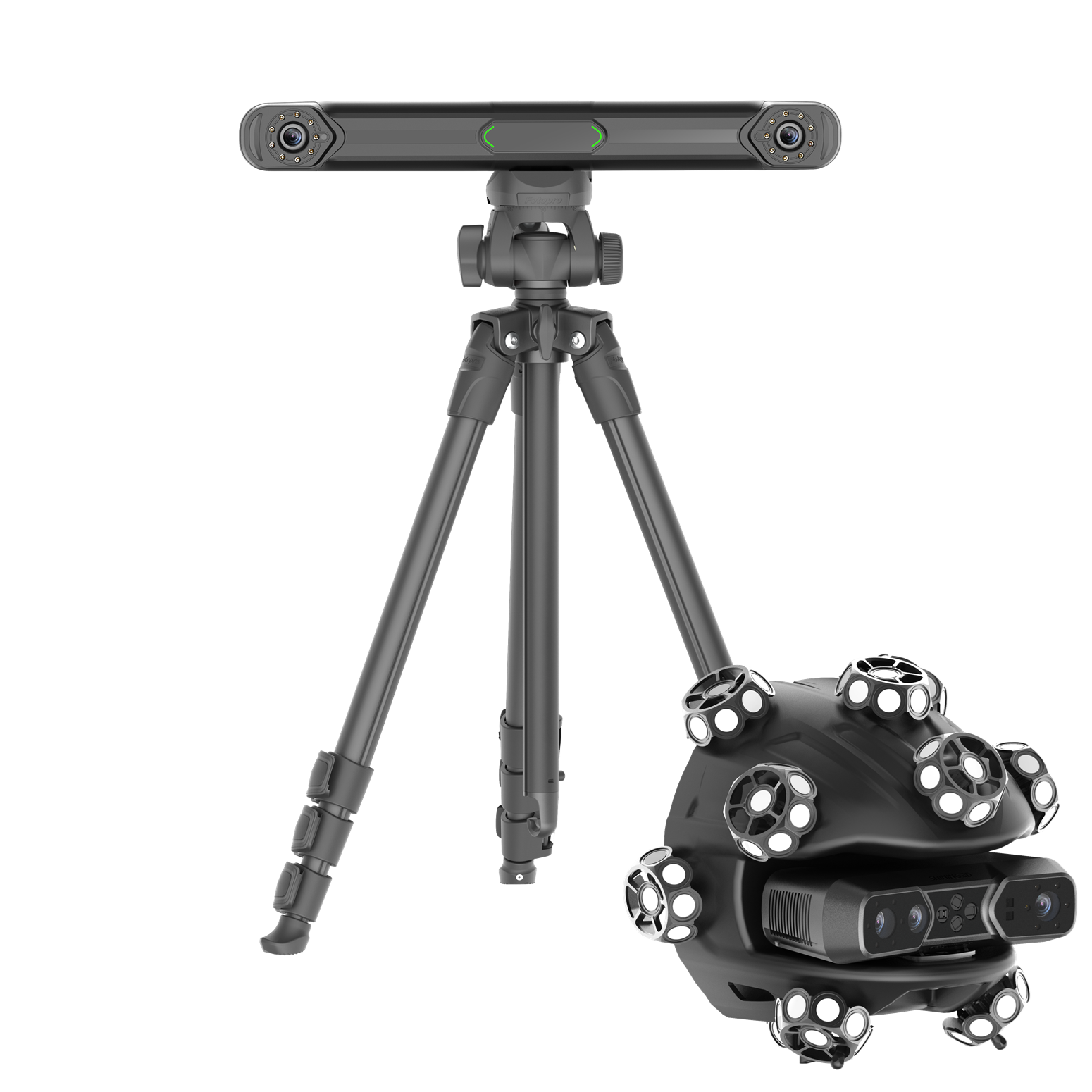

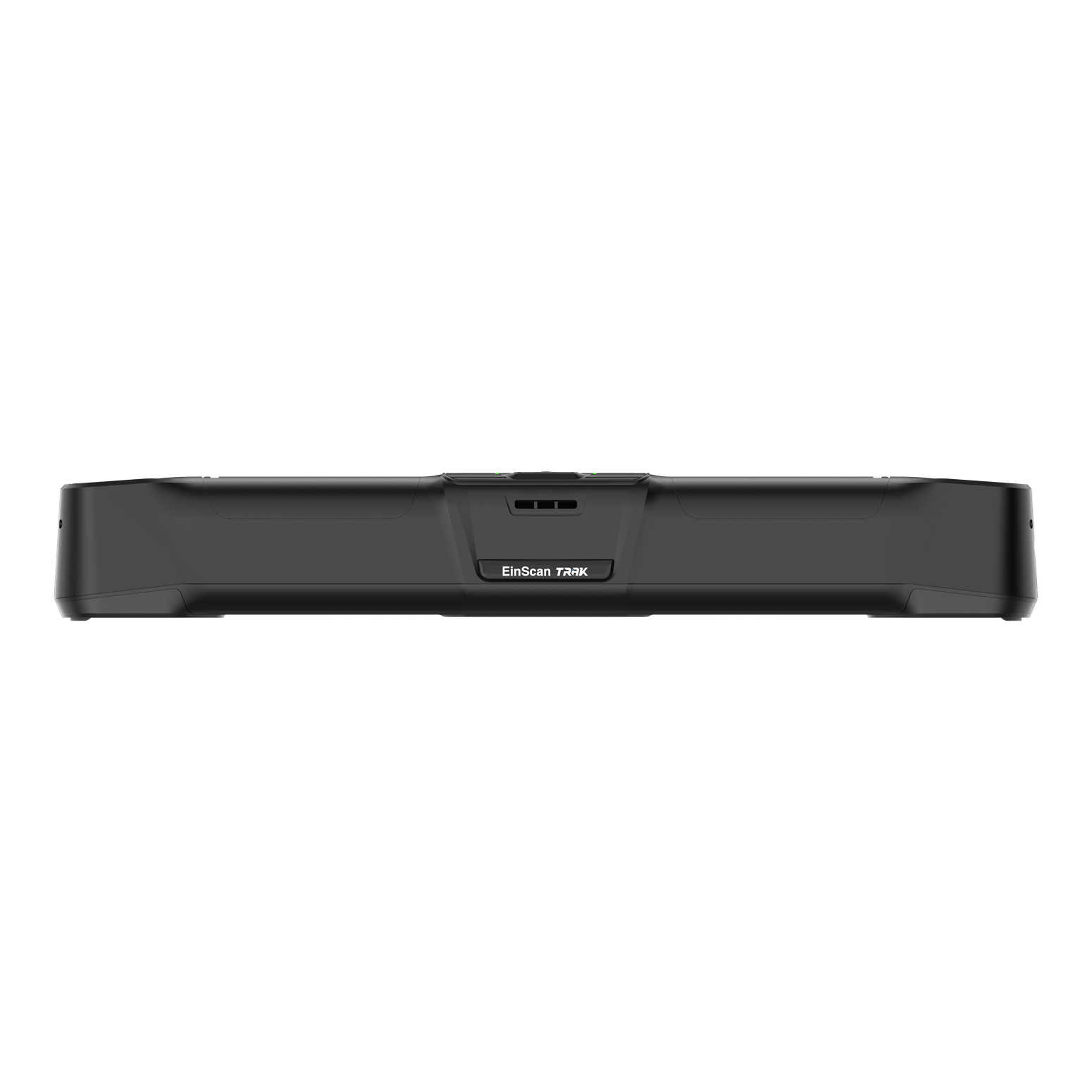

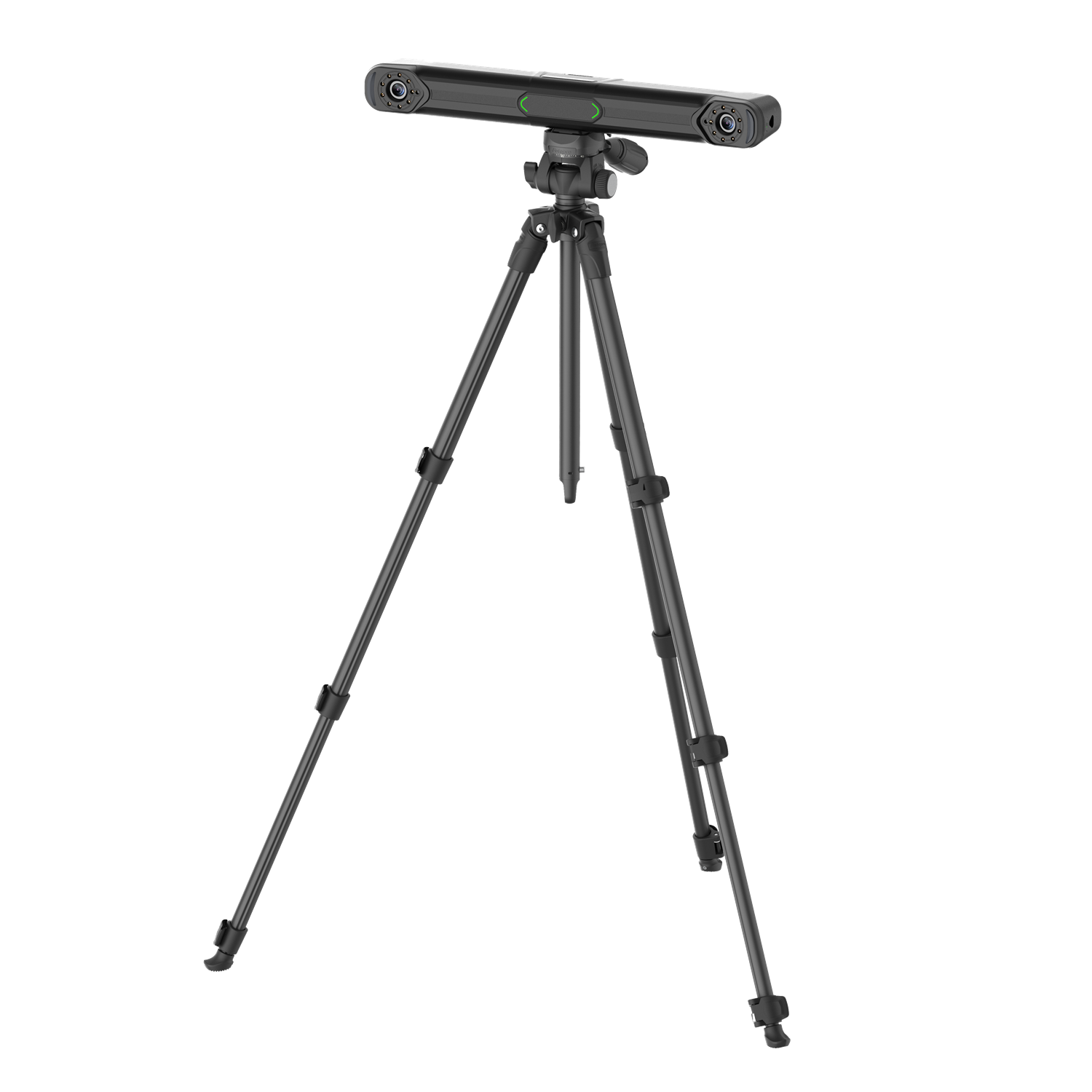

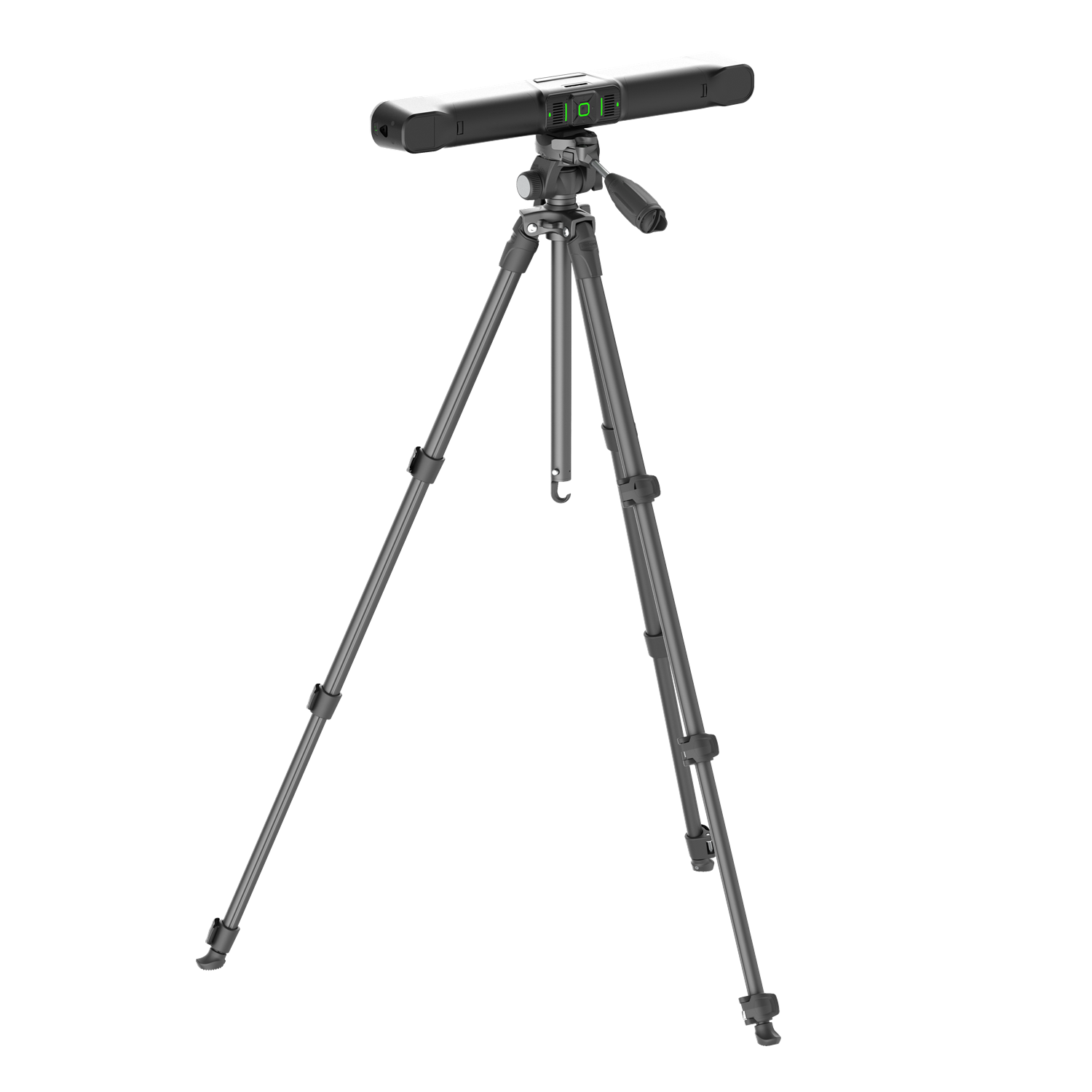

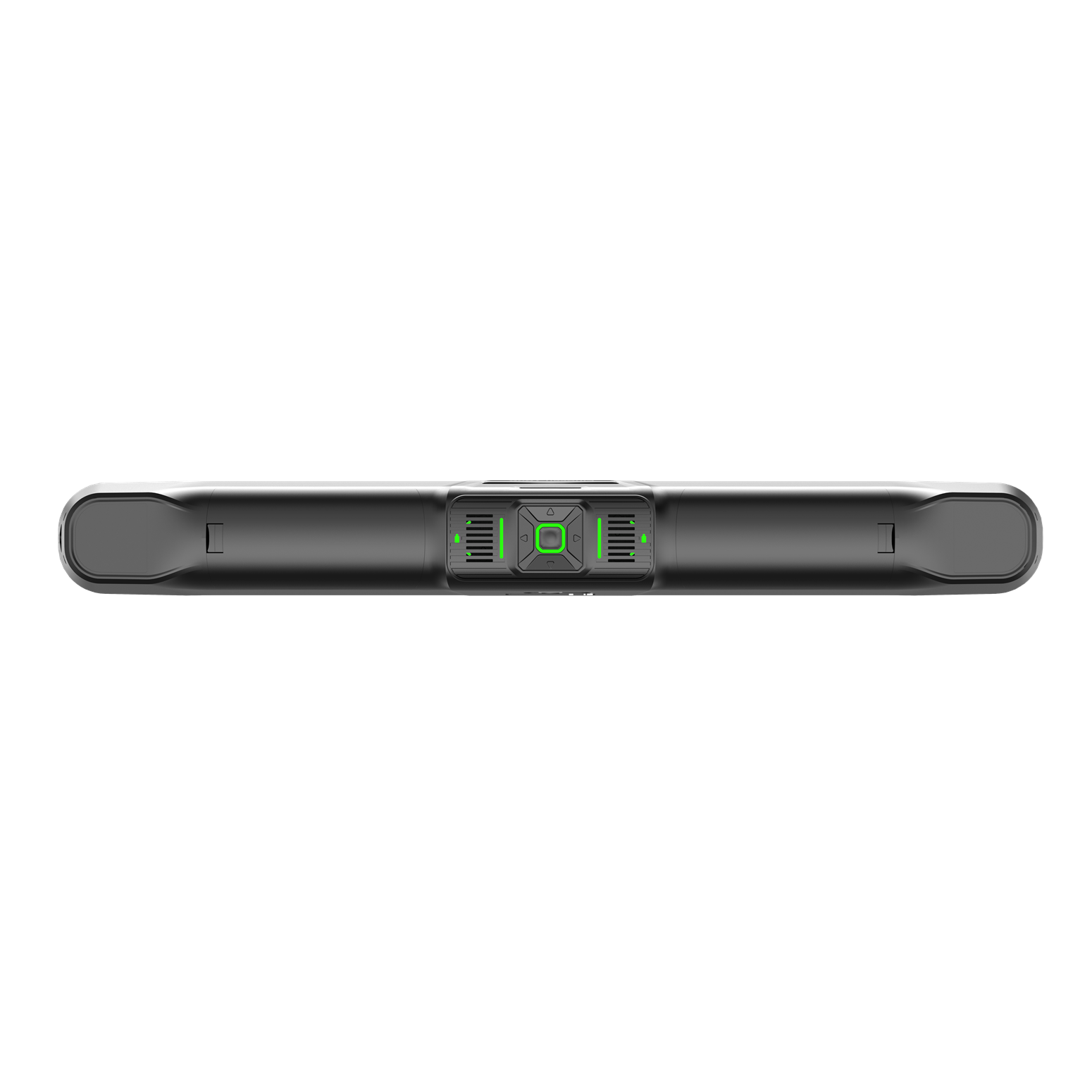

SHINING 3D EinScan Trak — беспроводная оптическая координатно-измерительная система с технологией динамического отслеживания без маркеров. Система состоит из трекингового модуля и портативного ручного сканера. Сканирующий блок можно быстро отсоединить и использовать автономно в беспроводном режиме, в том числе для лазерного сканирования без маркеров. Три лазерных режима позволяют адаптировать процесс к различным размерам, формам и особенностям поверхности объектов. EinScan Trak сочетает мобильность, профессиональное качество 3D-данных и универсальность применения. Сканер подходит для реверс-инжиниринга, автомобильной промышленности и кастомизации, оцифровки объектов культурного наследия, а также создания цифровых моделей крупногабаритных деталей и конструкций.

Два режима работы в одной системе

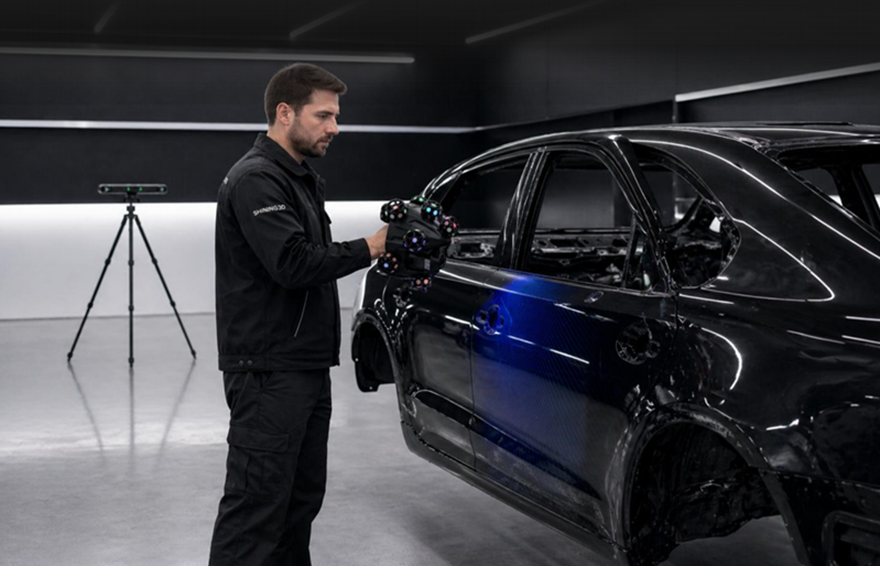

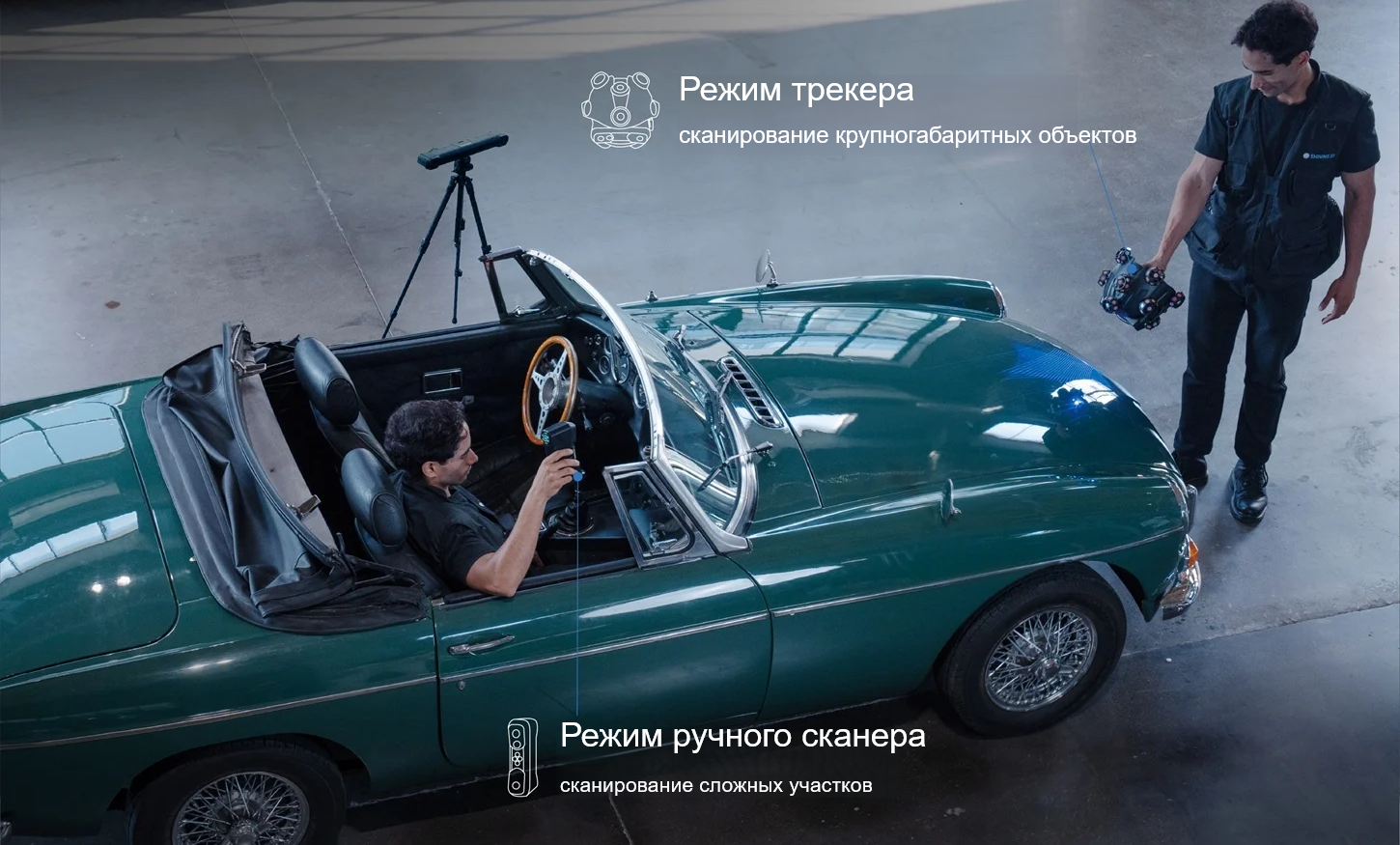

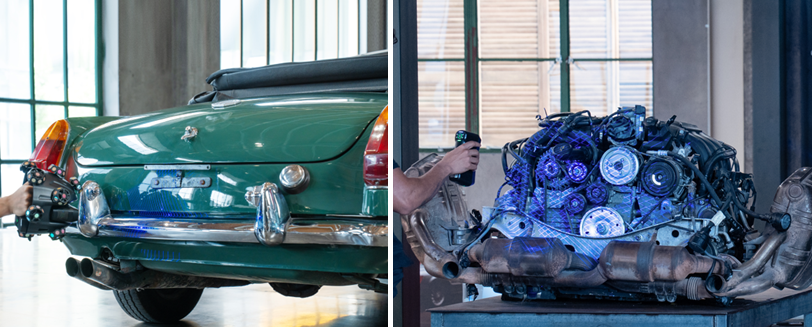

Режим с использованием трекера предназначен для быстрого сканирования средних и крупных объектов. Трекинговый модуль позволяет свободно перемещать систему вокруг объекта, расширяя зону захвата и сокращая необходимость в использовании маркеров. Этот режим особенно эффективен при оцифровке крупногабаритных деталей, конструкций и объектов сложной формы.

Ручной режим со сканером предназначен для работы с небольшими объектами и позволяет оцифроввывать сложные участки, расположенные за пределами зоны трекинга. Поддержка лазерного сканирования без маркеров обеспечивает эффективную работу с поверхностями, обладающими выраженной геометрией и достаточным количеством характерных элементов.

Гибкое сочетание режимов

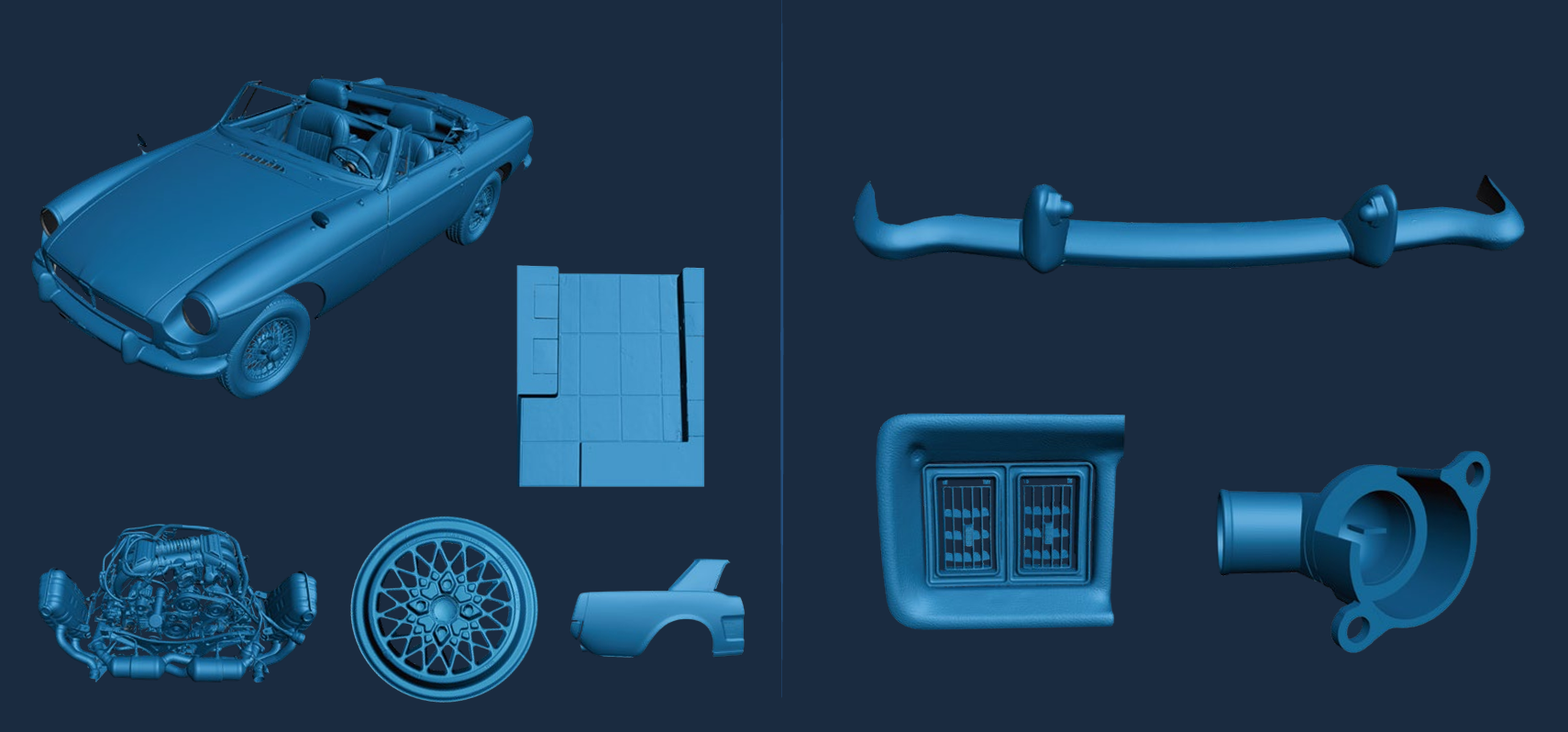

EinScan Trak позволяет комбинировать данные, полученные в разных режимах. Оператор может менять режим и разрешение непосредственно в процессе работы, а программное обеспечение объединяет результаты сканирования в единую модель. Благодаря съёмной конструкции система легко адаптируется под конкретную задачу, а калибровка и запуск выполняются быстро и удобно.

Три режима лазерного сканирования

Система оснащена тремя вариантами лазерного сканирования, что позволяет выбирать оптимальный режим в зависимости от размера объекта, требуемой скорости и сложности геометрии. EinScan Trak сочетает высокую производительность при работе с крупными поверхностями с возможностью детального захвата отдельных элементов и труднодоступных зон.

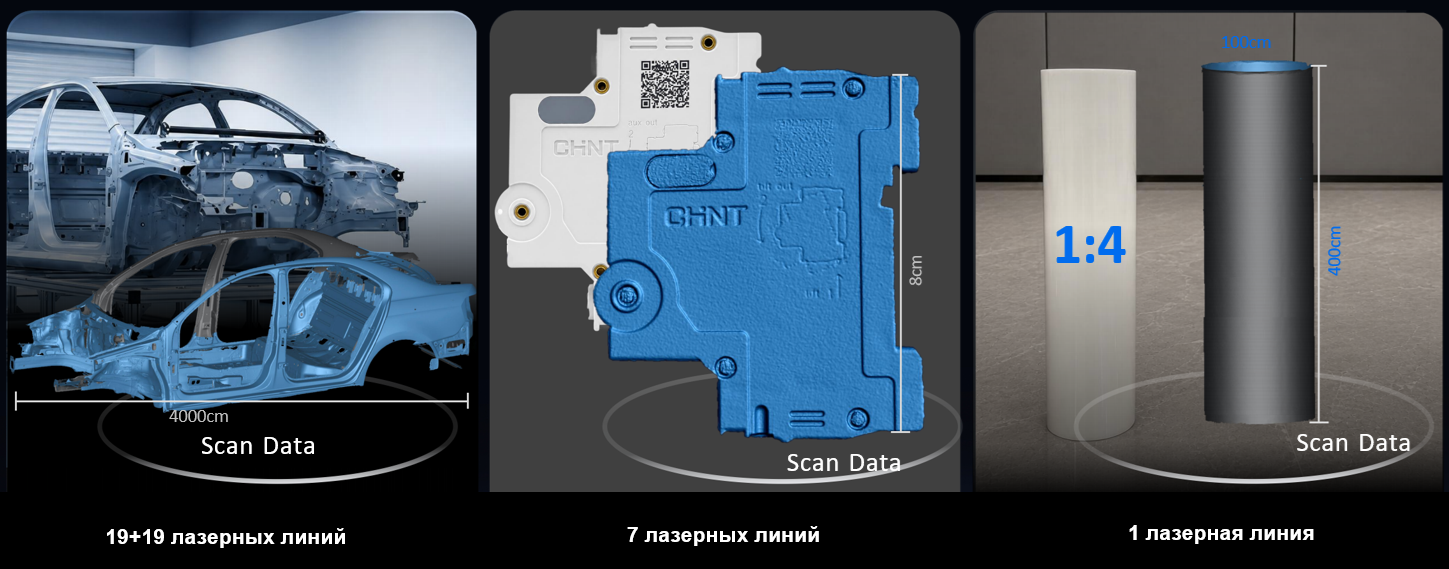

• 19 + 19 перекрёстных лазерных линий — для высокоскоростного сканирования крупных объектов и быстрого получения данных с больших поверхностей.
• 7 параллельных лазерных линий — для детального захвата линий, граней и сложной геометрии, например элементов автомобильных компонентов.
• 1 лазерная линия — для глубоких отверстий и узких полостей. Обеспечивает сканирование с соотношением глубины к диаметру до 1:4 и подходит для задач реверс-инжиниринга.

Сканирование без маркеров

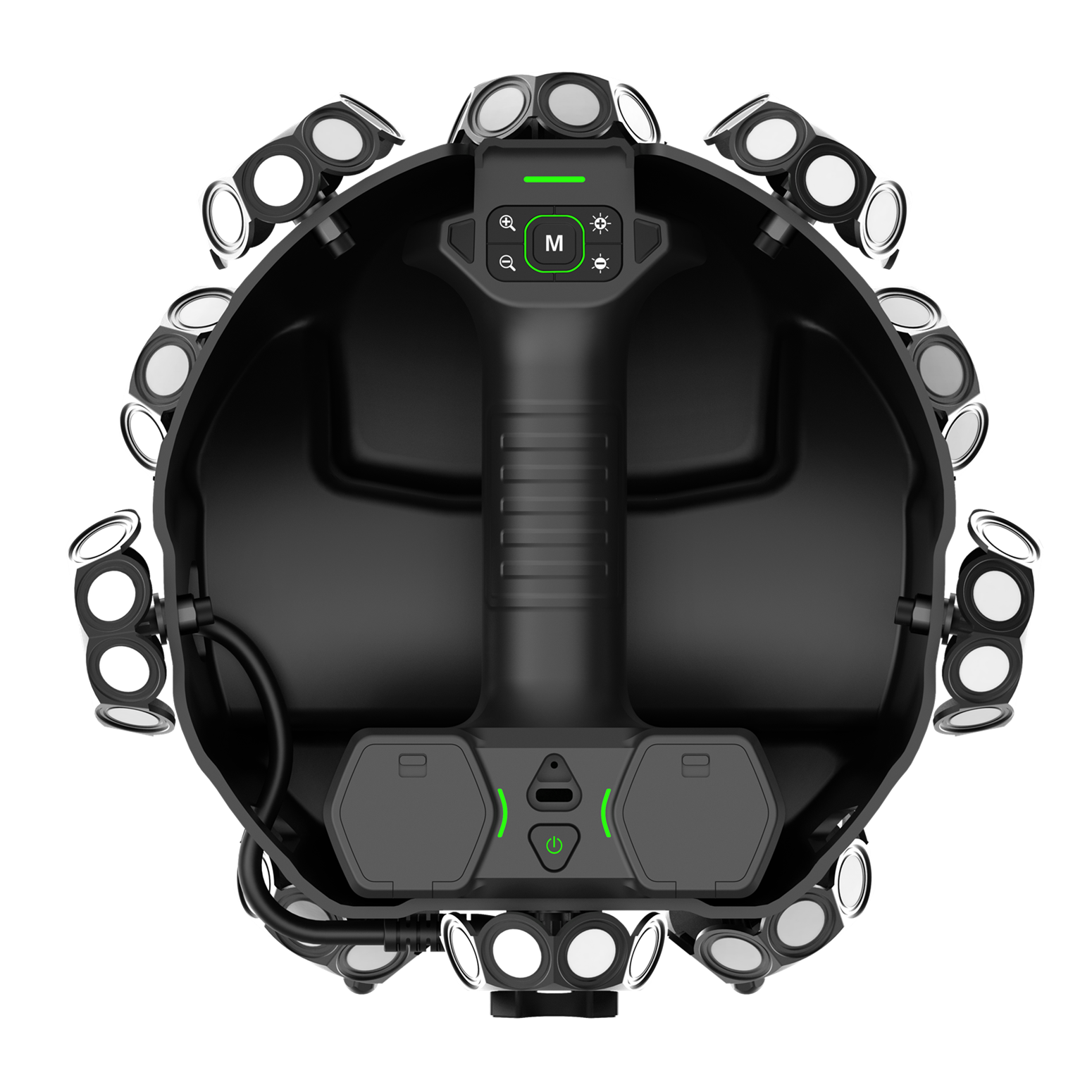

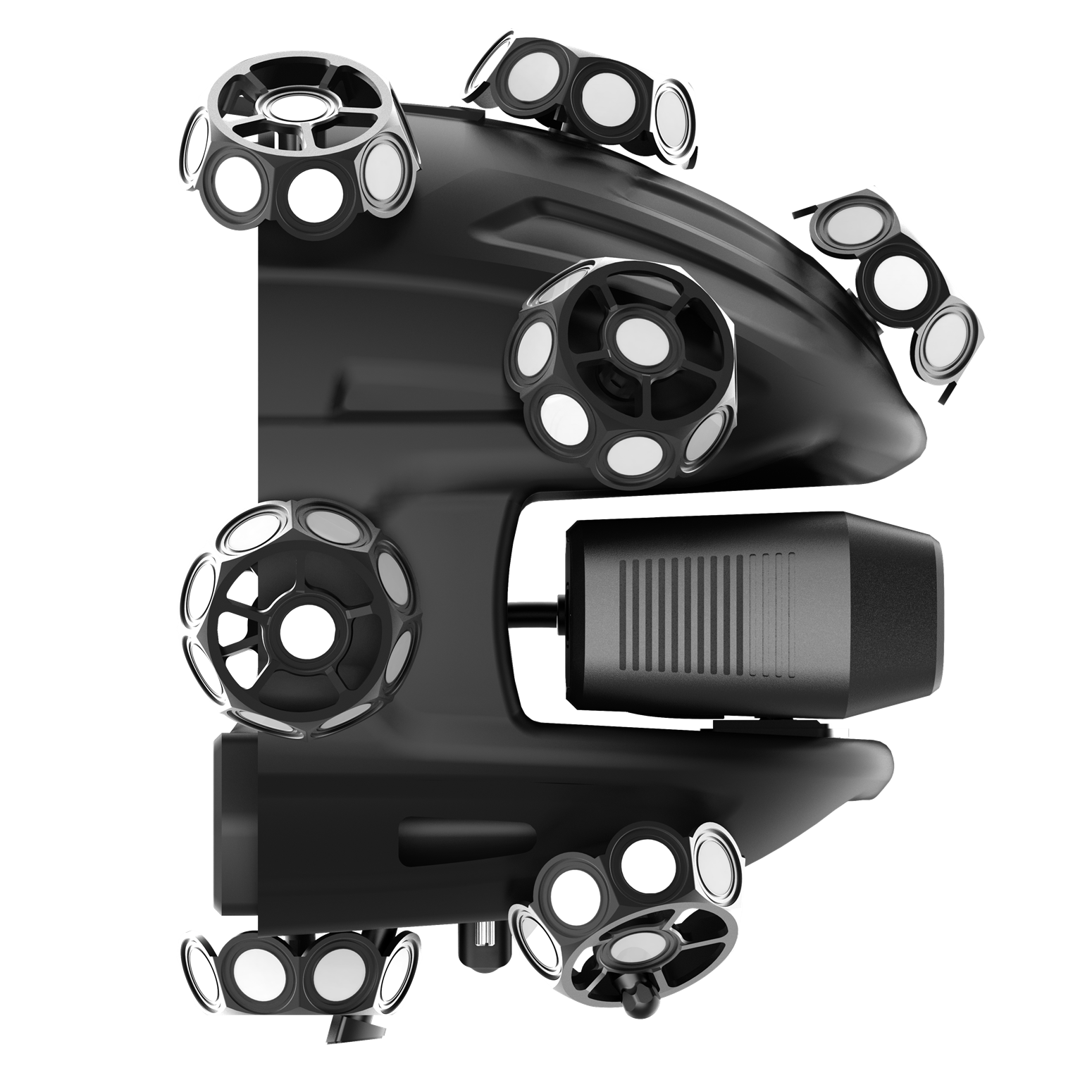

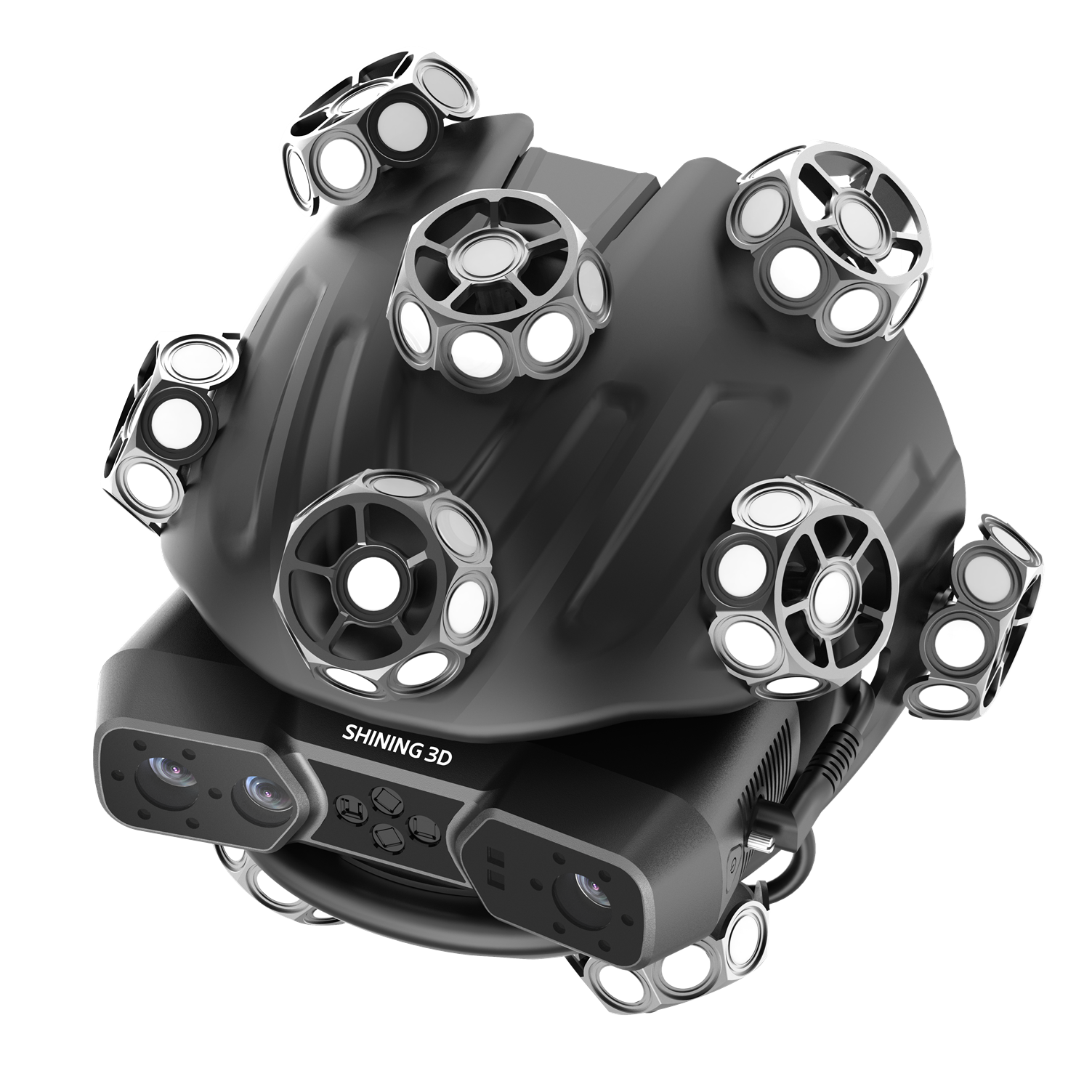

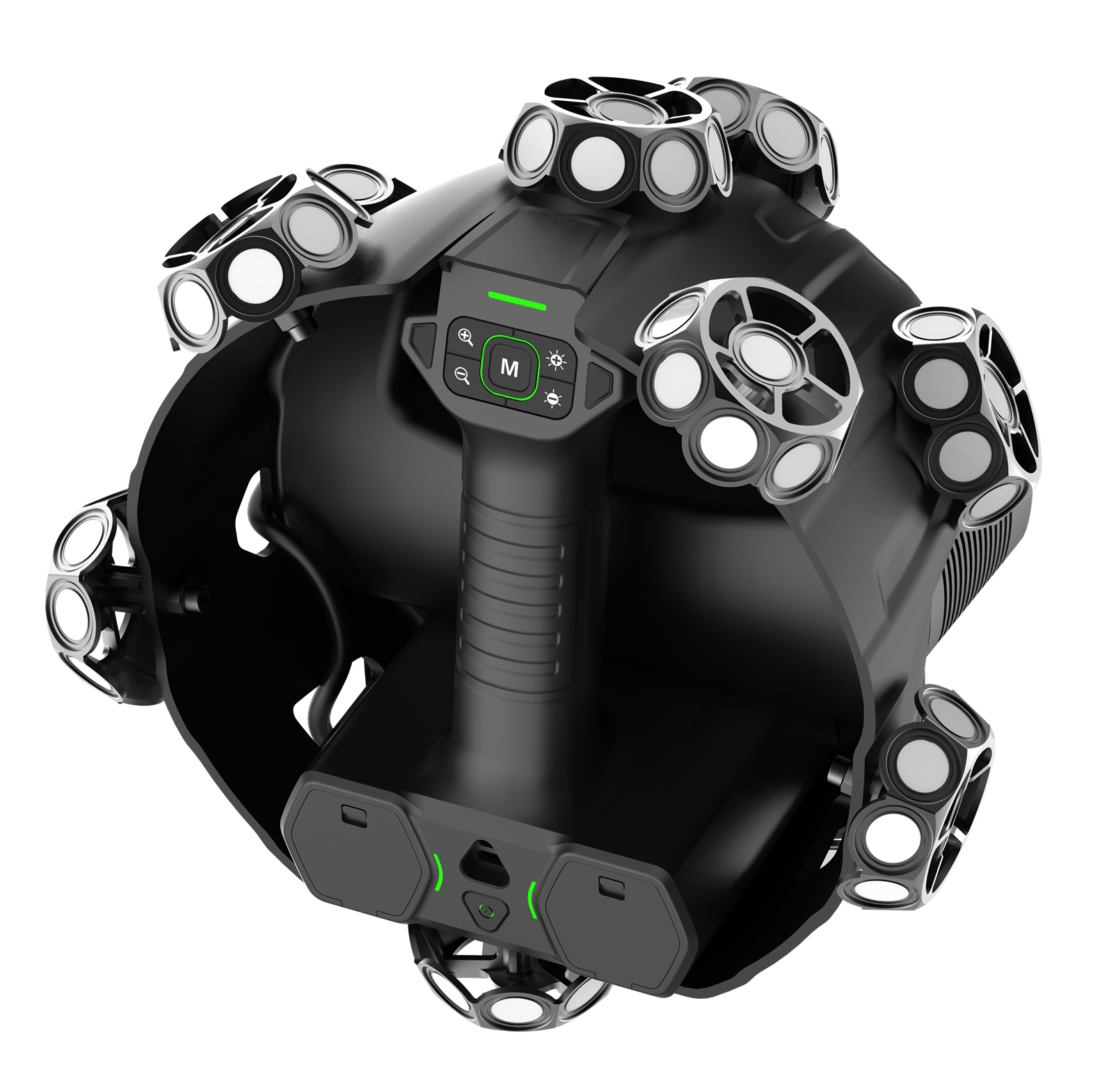

EinScan Trak позволяет выполнять 3D-сканирование без предварительной оклейки объекта маркерами, сокращая время подготовки и ускоряя рабочий процесс. Встроенные светоотражающие маркеры в сферическом модуле сканера обеспечивают беспроводному трекеру точное отслеживание положения сканера в реальном времени. Это позволяет стабильно захватывать данные даже при работе с объектами, на поверхности которых недостаточно выраженных геометрических особенностей.

В ручном режиме EinScan Trak обеспечивает сканирование объектов с выраженной геометрией без использования маркеров. Рабочая зона до 1,42 м позволяет комфортно обрабатывать различные поверхности и труднодоступные участки. Для задач, требующих максимальной точности, рекомендуется использовать глобальные маркеры.

Широкая рабочий диапазон

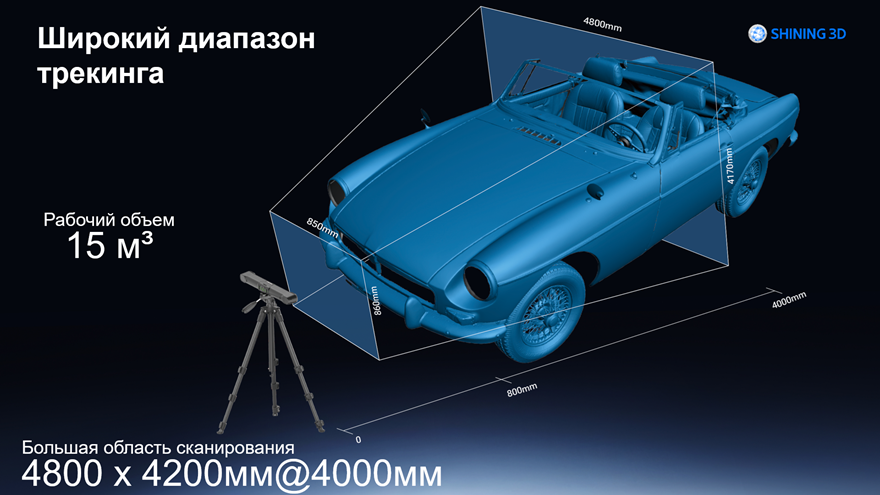

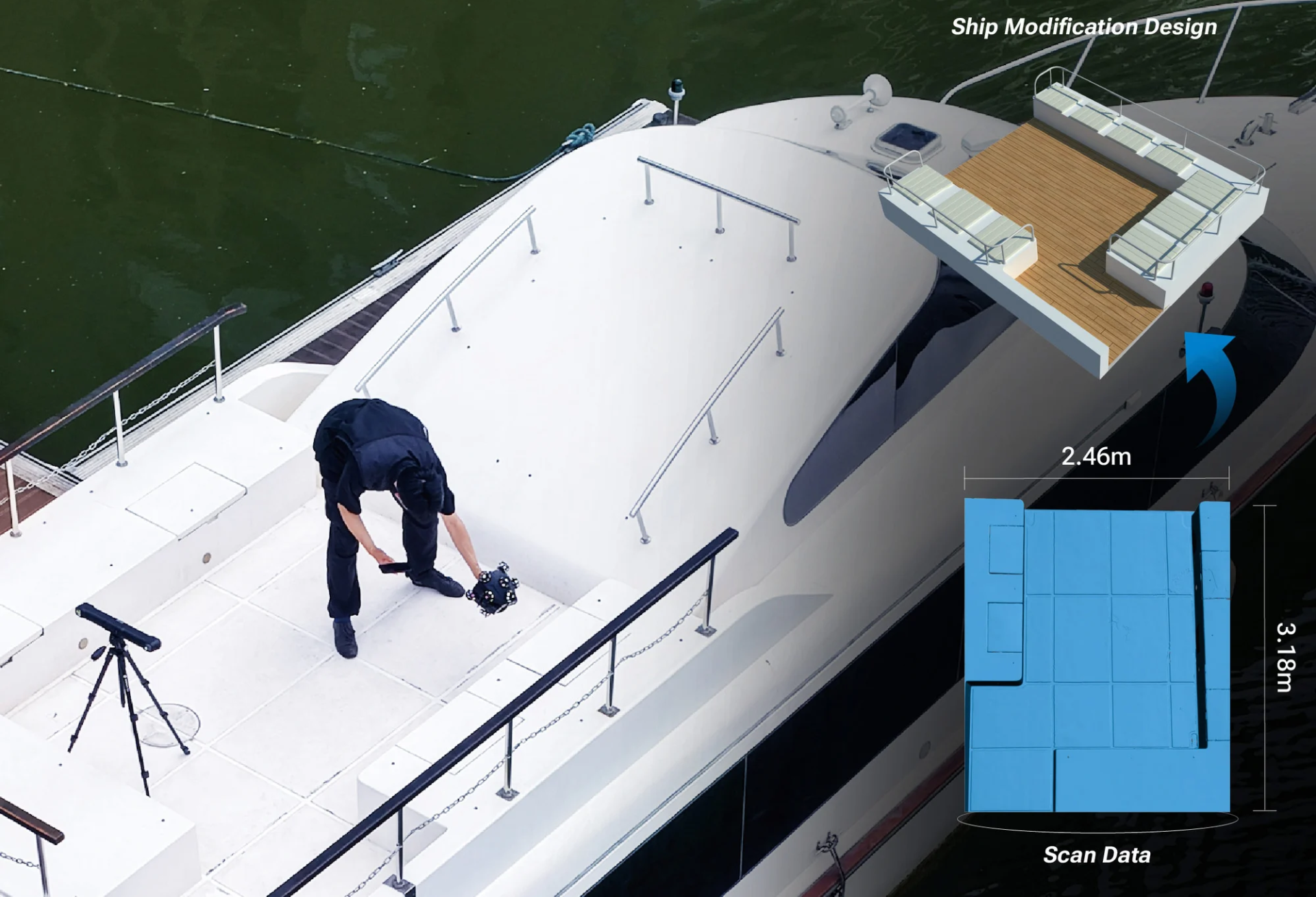

EinScan Trak поддерживает широкую рабочую зону для оцифровки крупногабаритных объектов. Объём пространства, в котором трекер отслеживает положение сканера, достигает 15 м³, поэтому оператор может свободно перемещаться вокруг объекта без необходимости постоянно менять положение трекера. Для особо крупных объектов предусмотрена технология Hybrid Leapfrog. Маркерное позиционирование позволяет последовательно расширять область сканирования, переходя между отдельными зонами. Для перехода достаточно использовать 4 маркера, сохраняя точность и стабильность совмещения полученных данных.

Беспроводная работа

Модуль Wi-Fi 6 позволяет выполнять сканирование в беспроводном режиме без кабельного соединения между сканером и трекером. Устройства подключаются через отдельную локальную сеть и автоматически сопрягаются при запуске. Трекинговый рабочий объём до 15 м³ даёт возможность перемещаться вокруг крупногабаритных объектов, позволяя охватывать большую область без частого изменения положения трекера, что делает процесс сканирования более удобным, быстрым и эффективным. Маршрутизатор для работы в беспроводном режиме входит в стандартную комплектацию.

Высокая адаптивность и гибкий беспроводной рабочий процесс

• EinScan Trak позволяет уверенно сканировать чёрные и отражающие поверхности. Система подходит для работы с объектами из различных материалов и сохраняет стабильное качество захвата геометрии.

• Сканер подходит для работы в различных условиях освещения — от помещения до открытого пространства. Поддерживается сканирование при ярком солнечном свете до 110 000 лк, что расширяет возможности использования системы за пределами рабочего помещения.

• В режиме трекера аккумулятор обеспечивает до 5,5 часов автономной работы. Сменные аккумуляторы позволяют быстро заменить батарею и продолжить сканирование. В режиме ручного сканера время работы составляет до 3,5 часов.

• Корпус выполнен из высокопрочного углепластика CFFIM, устойчивого к механическим воздействиям. Конструкция рассчитана на безопасную перевозку оборудования между рабочими площадками.

• Система калибруется перед началом работы всего за за 5–10 минут и сохраняет стабильную производительность при температуре от −10 до +40 °C. Это снижает необходимость в частой повторной калибровке и помогает поддерживать эффективный рабочий процесс при изменении условий эксплуатации.

Сканирование текстур

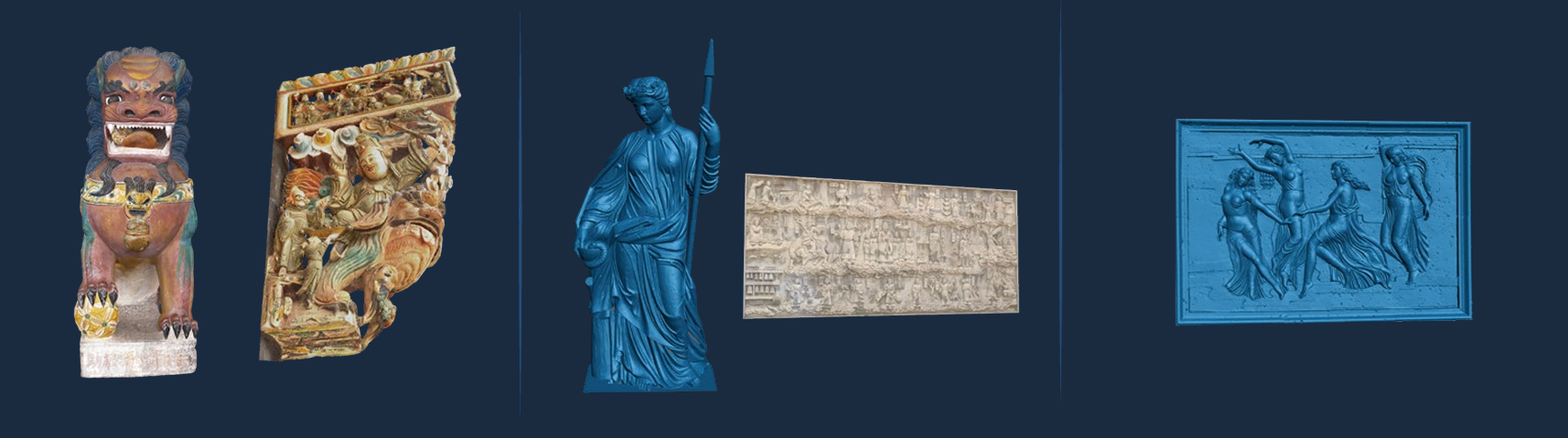

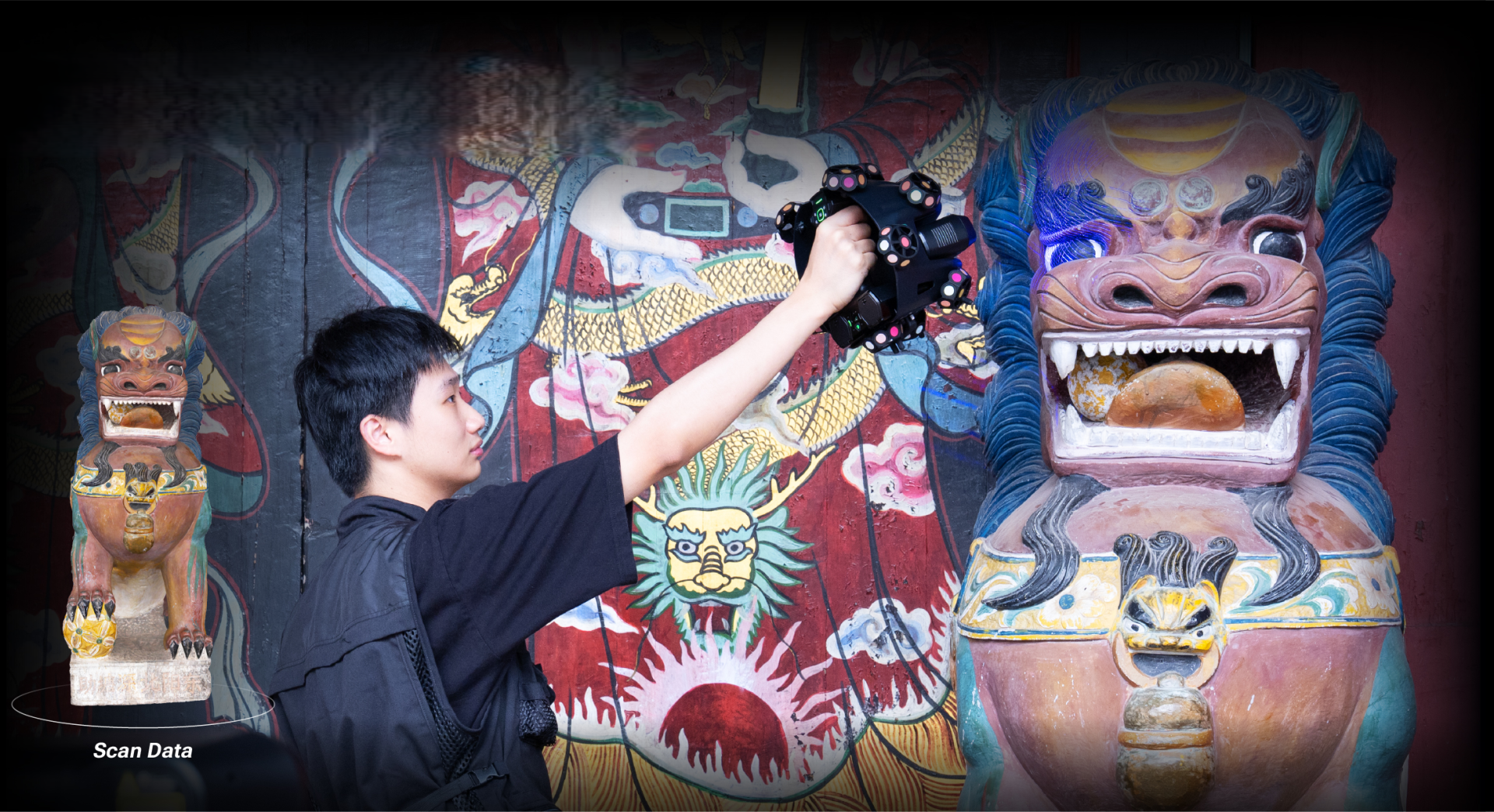

EinScan Trak сочетает преимущества лазерного трекингового сканирования с возможностью передачи цветовой информации, расширяя сферу применения системы. Технология подходит для оцифровки объектов культурного наследия, научных исследований, реставрации и других задач, где важны не только геометрия, но и внешний вид объекта. 5-Мп текстурная камера позволяет точно захватывать цвет поверхности и особенности материалов, создавая более реалистичную цифровую копию объекта.

Программное обеспечение

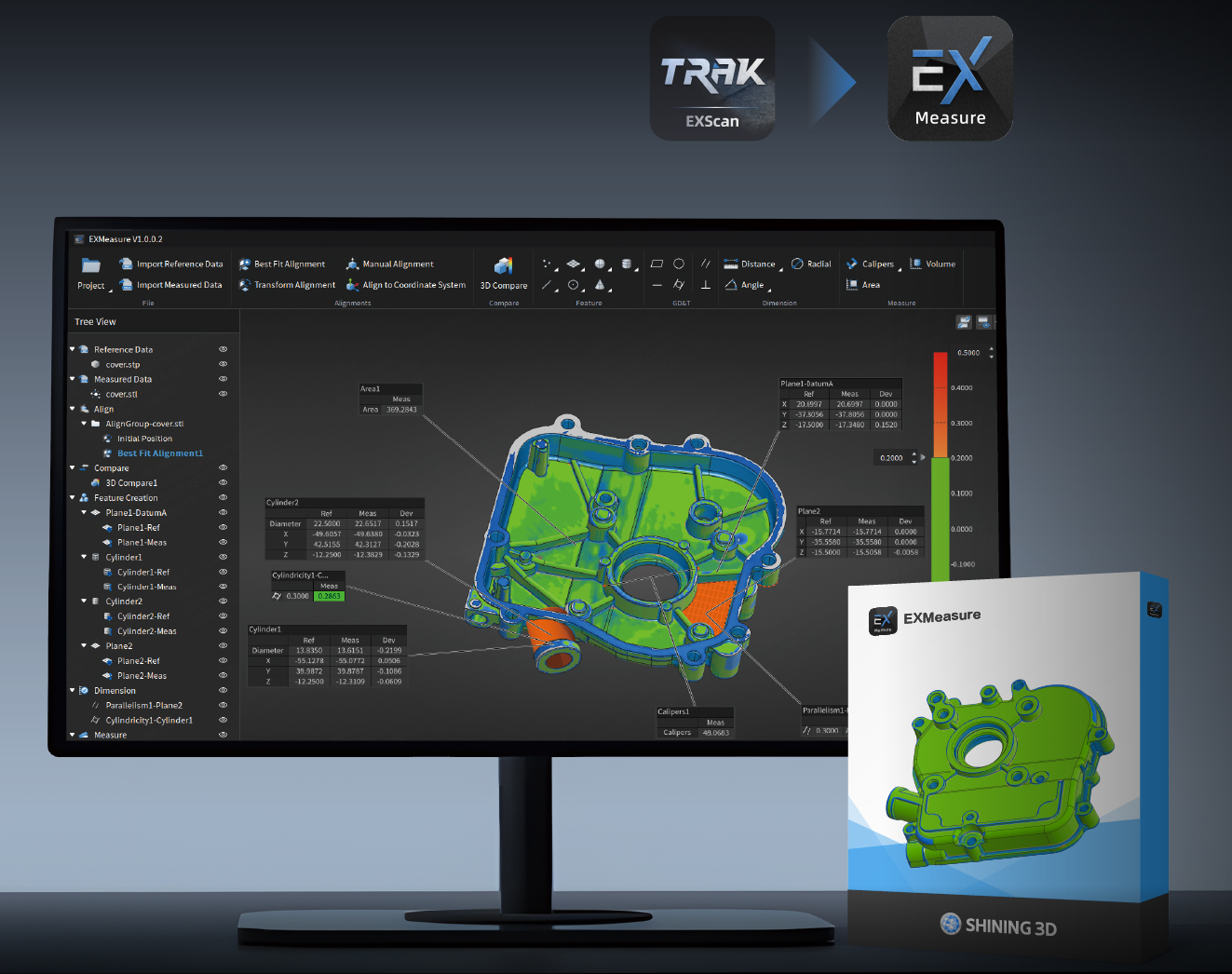

EinScan Trak подходит для задач реверс-инжиниринга и точного измерительного контроля. С помощью программного обеспечения EXModel данные 3D-сканирования можно быстро преобразовать в профессиональную CAD-модель, подготовленную для дальнейшего проектирования и производства. EXMeasure предназначено для работы с данными EinScan Trak и позволяет выполнять цифровые измерения и проверять геометрические параметры объекта непосредственно по результатам сканирования. Такое сочетание инструментов помогает пройти весь рабочий цикл — от получения 3D-данных до анализа, моделирования и подготовки изделия к производству.
