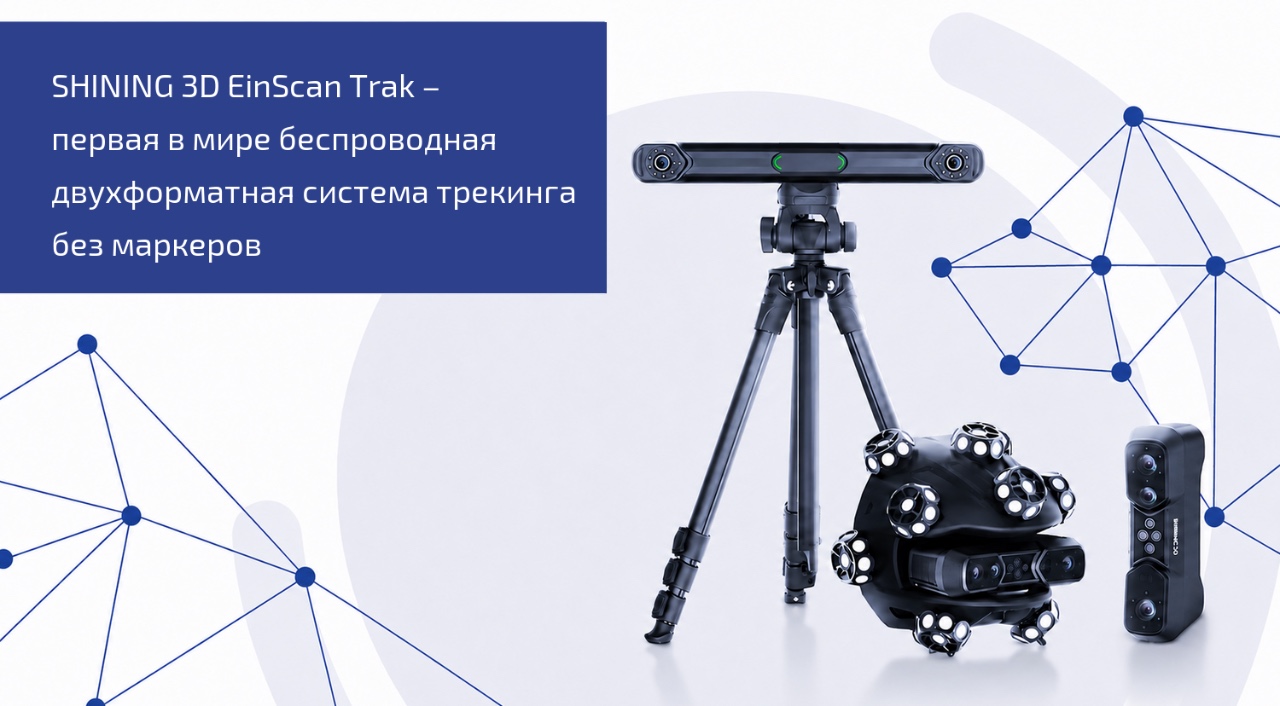

SHINING 3D представляет EinScan Trak – первую в мире беспроводную двухформатную систему трекинга без маркеров

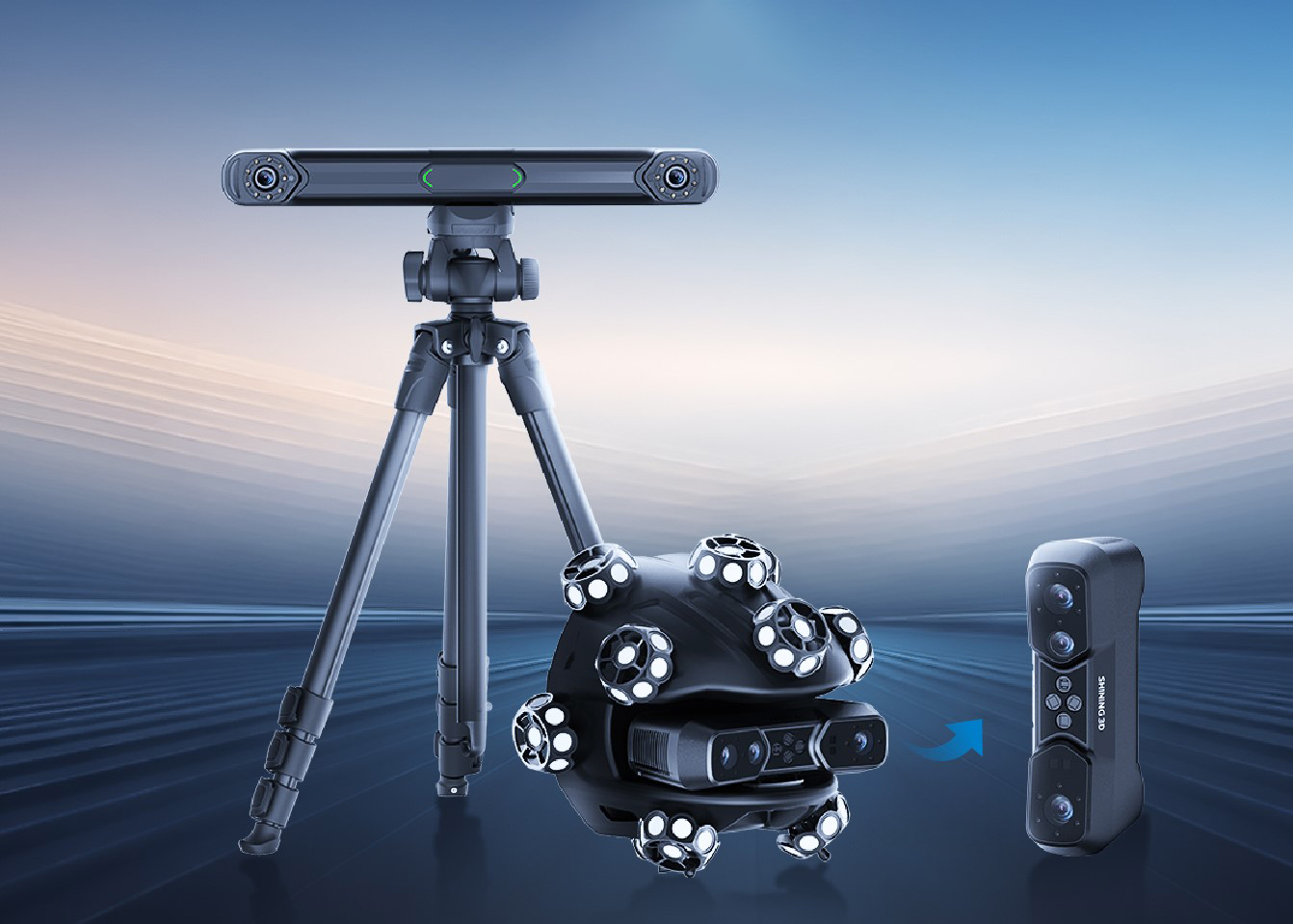

EinScan Trak создан для того, чтобы максимально упростить процесс крупногабаритного 3Д сканирования. Уникальная система объединяет оптический трекер и инновационный съёмный ручной сканер, позволяя пользователям эффективно работать с масштабными объектами в режиме трекинга и обрабатывать мелкие детали в ручном режиме. Рассмотрим, как это работает.

Две конфигурации работы

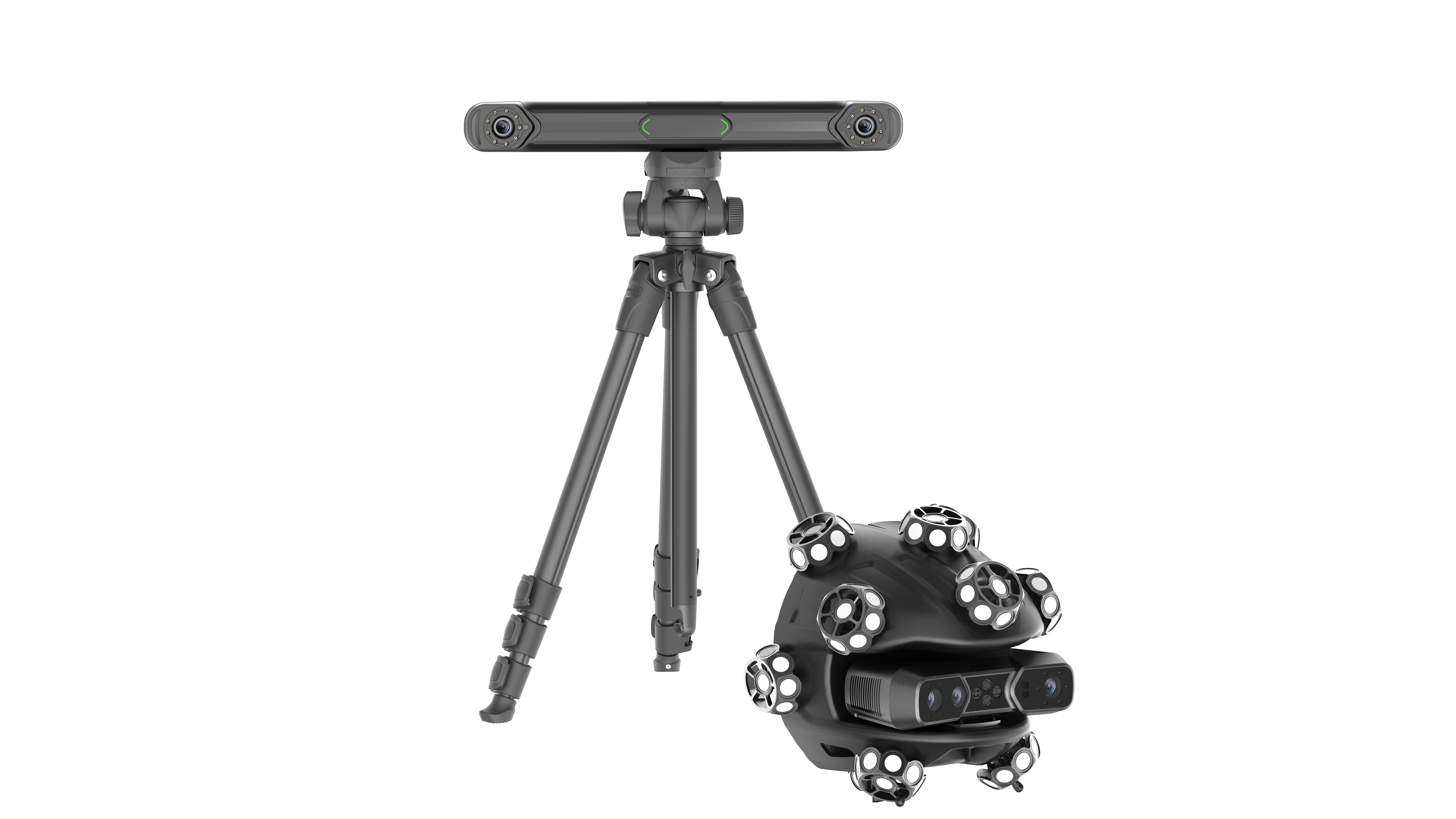

Трекинг

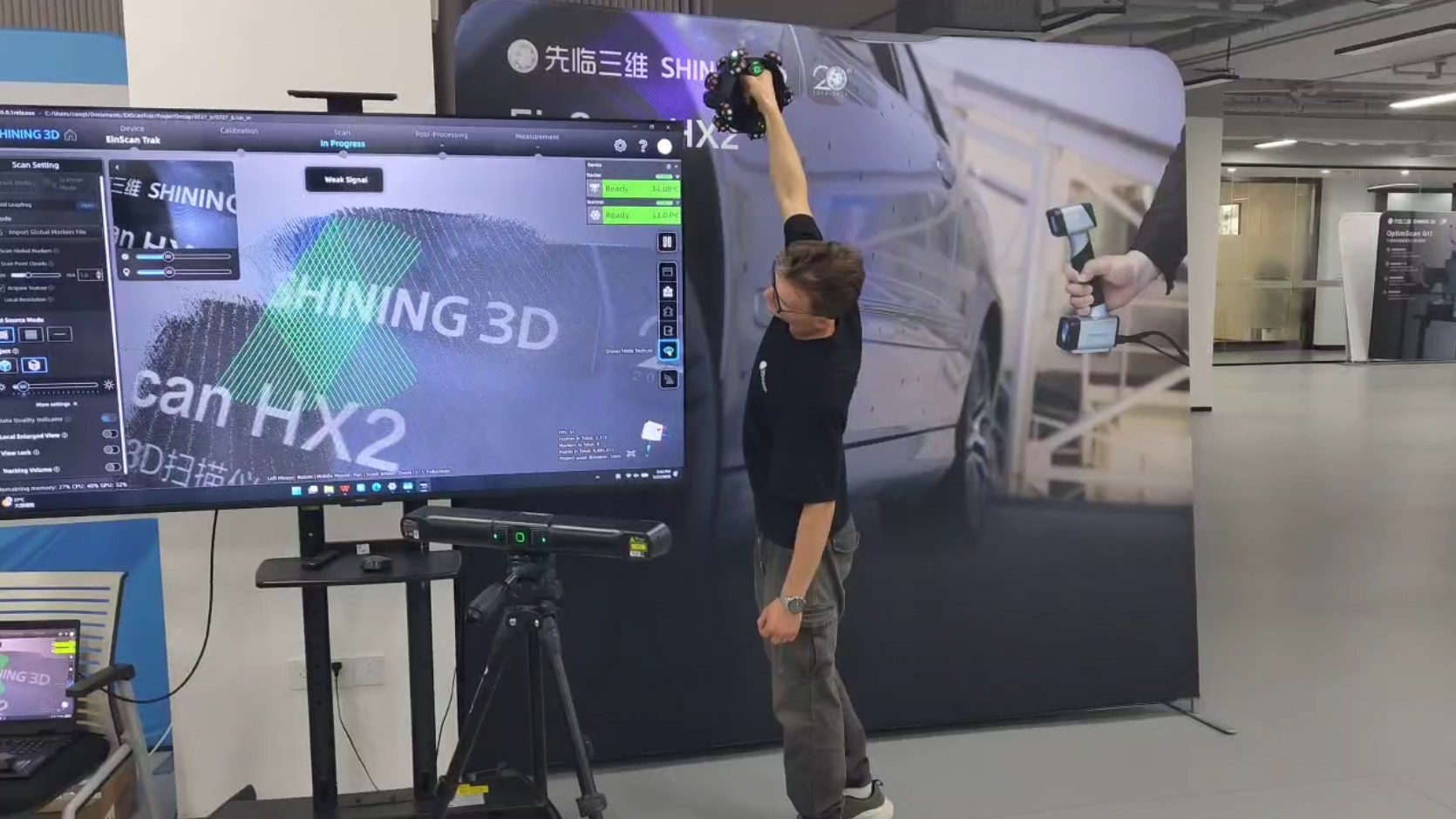

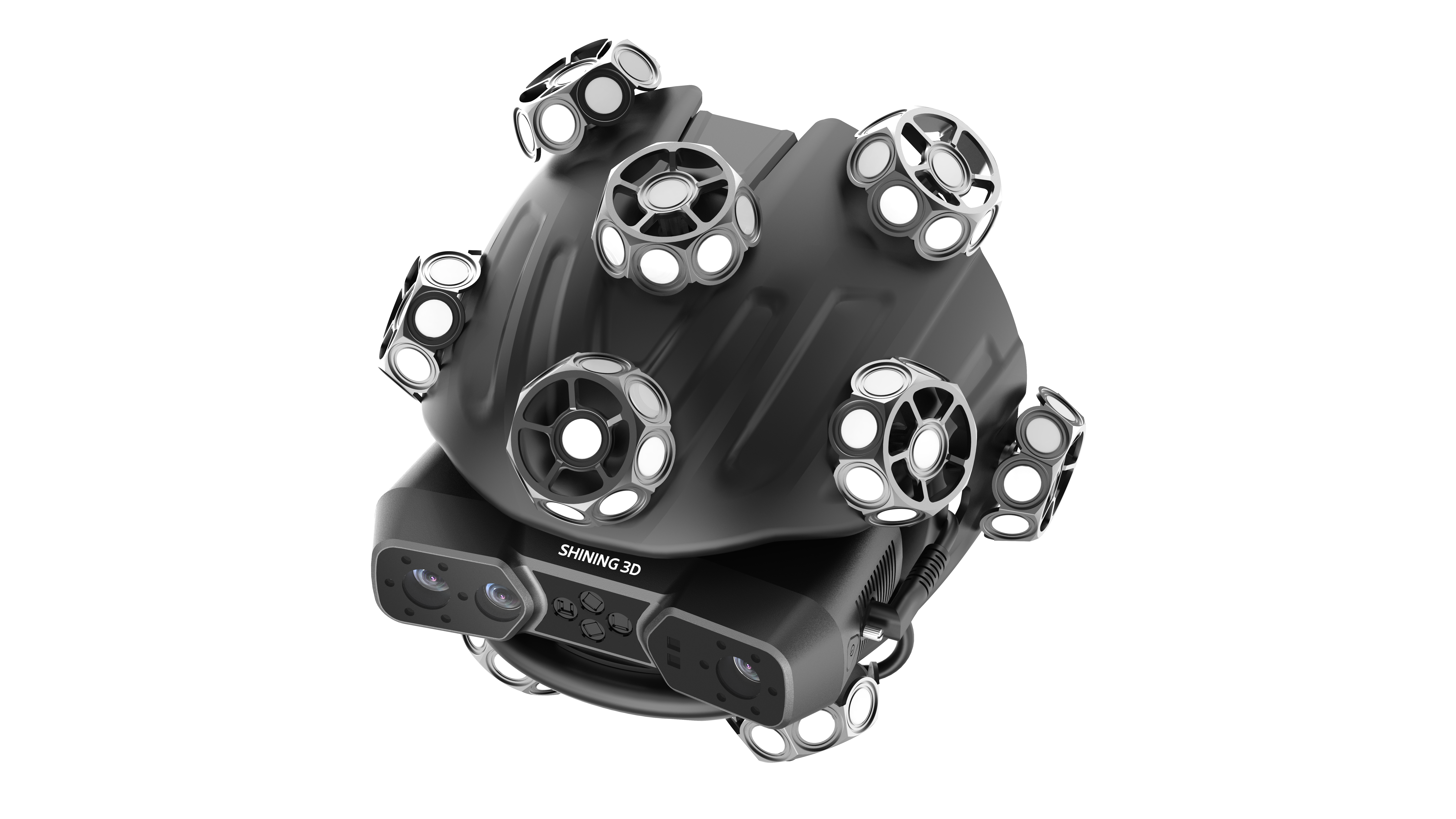

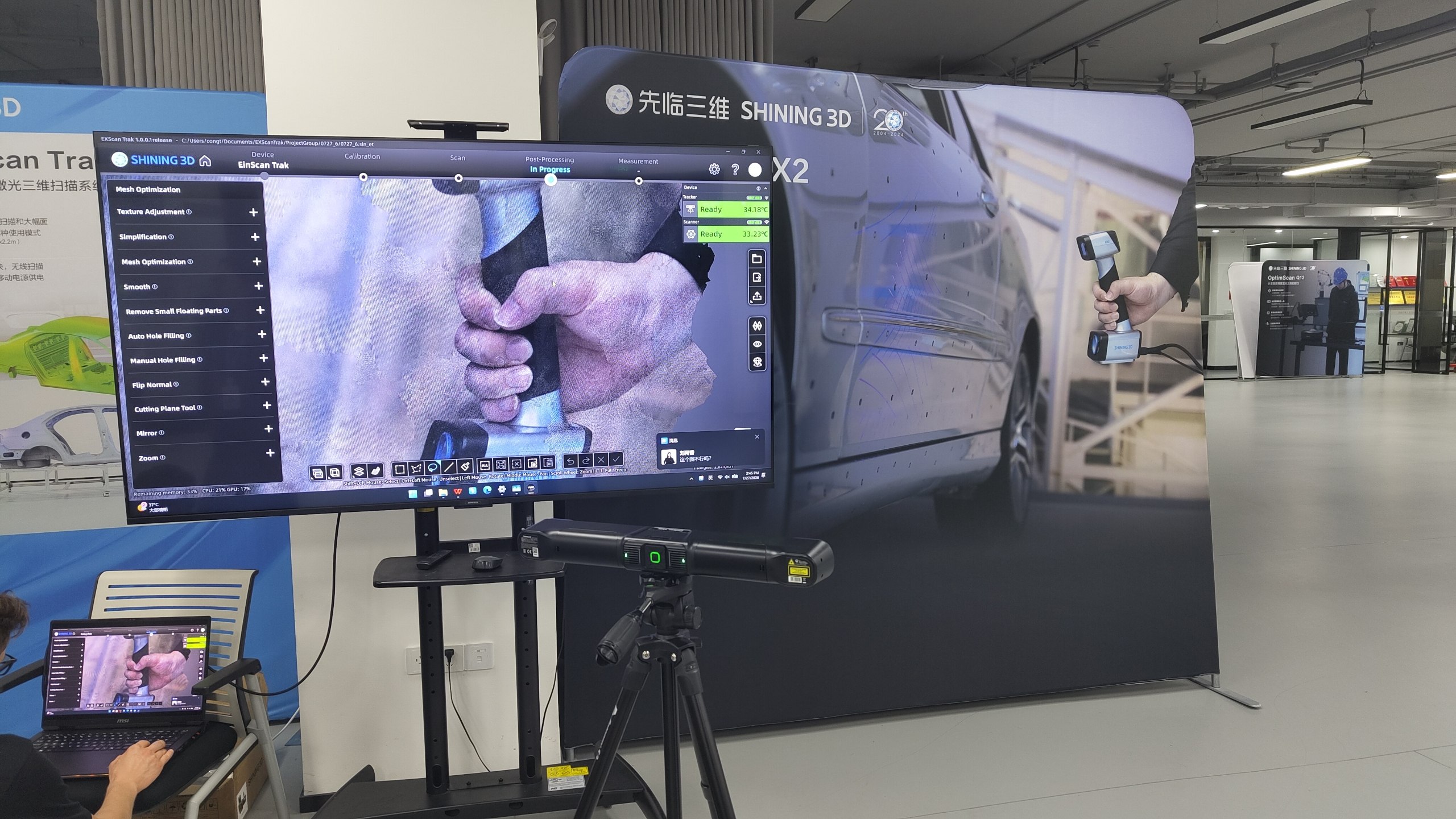

Сферический сканер работает в связке с 3Д трекером по беспроводной сети. Трекер точно отслеживает положение сканера с помощью ретрорефлективных маркеров, что позволяет использовать гибкий метод последовательного перемещения (leapfrog) и беспрепятственно  сменять одну зону сканирования на следующую. Так процесс оцифровки средних и крупных объектов, таких как автомобильные кузова, катера и яхты становится легче и быстрее.

Ручное сканирование

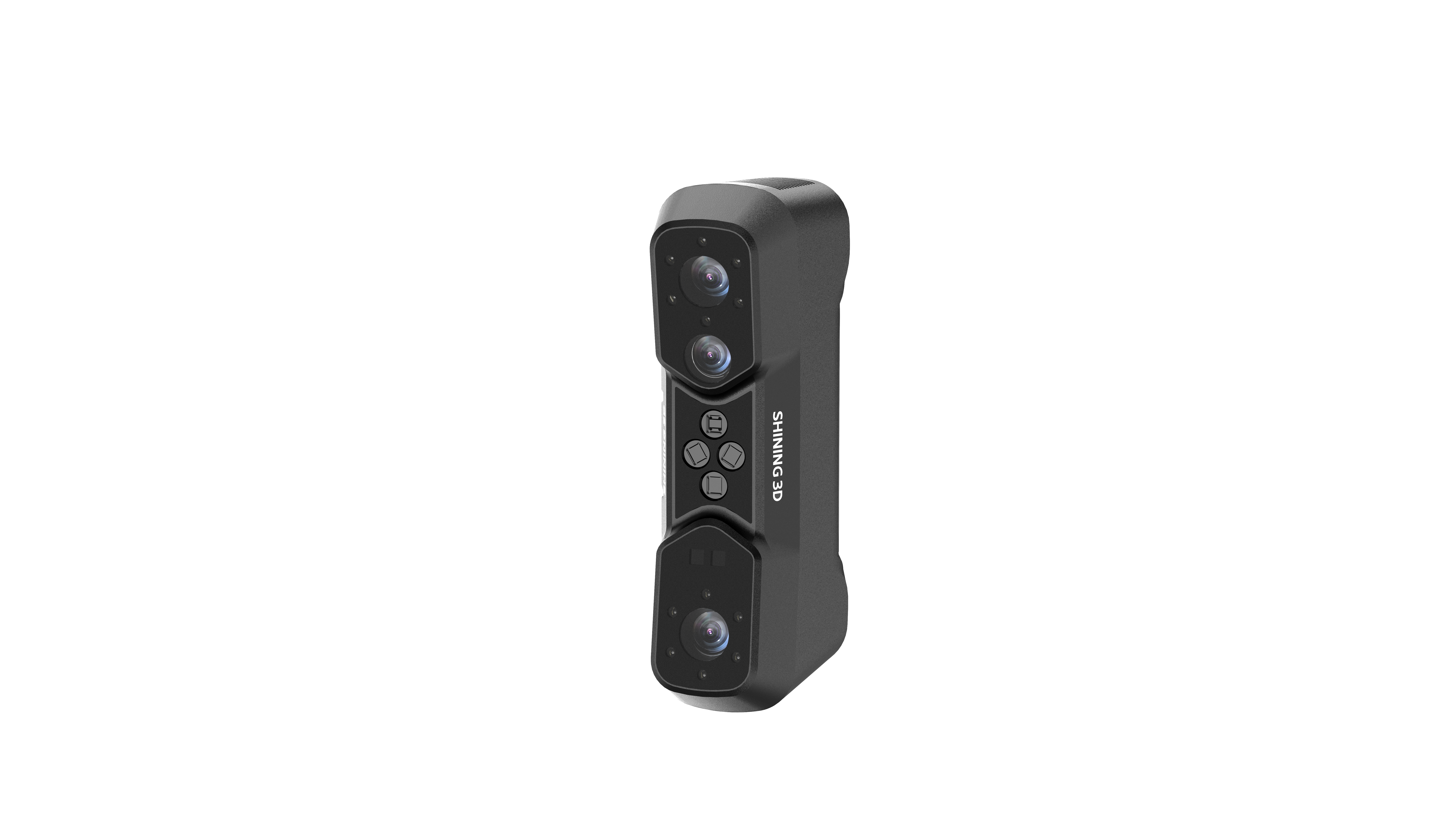

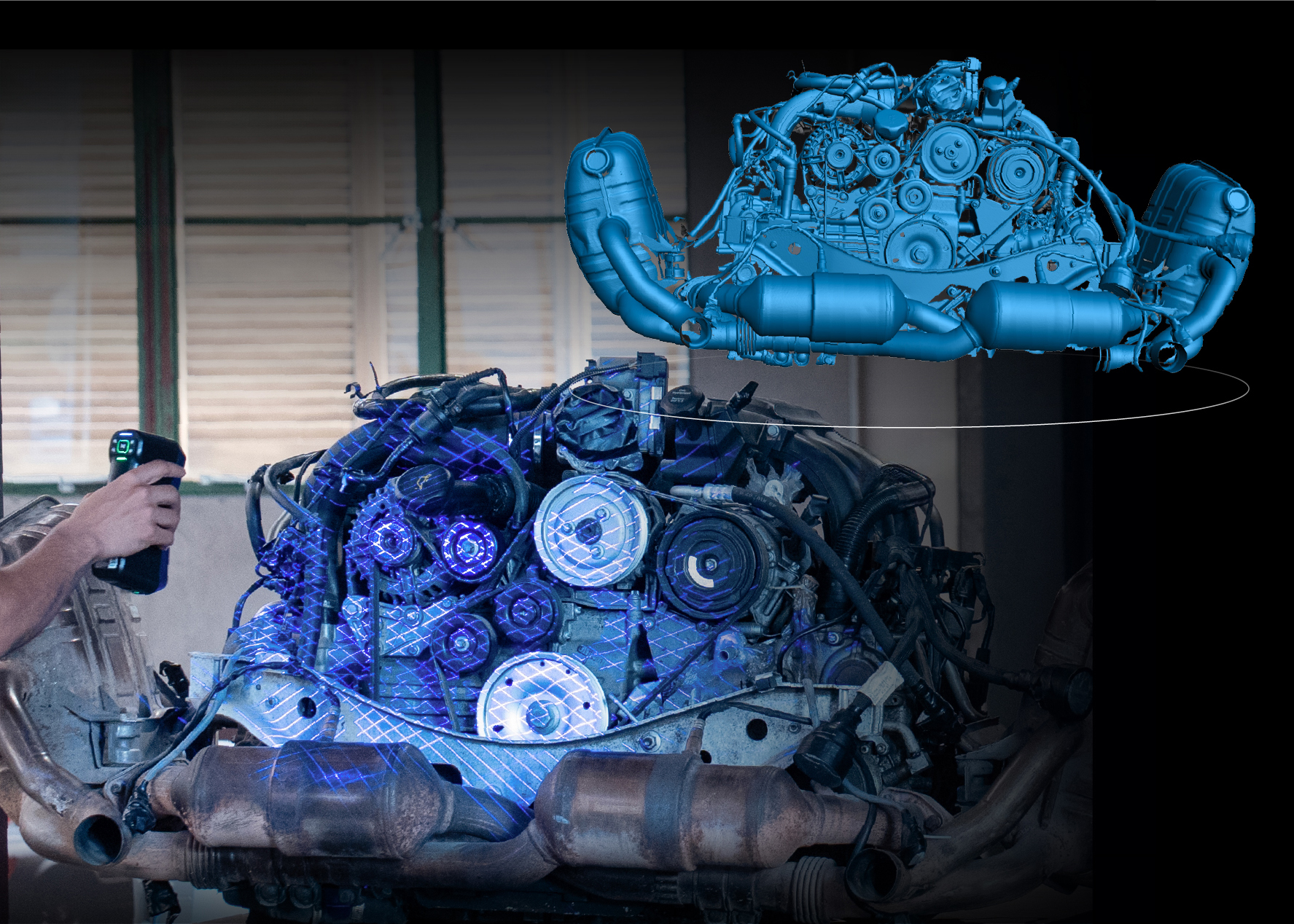

Сканер можно мгновенно отсоединить и использовать как независимое устройство. Такой формат незаменим для мелких механических компонентов, глубоких полостей и узких пространств. Переключение между конфигурациями в рамках одного проекта обеспечивает гибкость и полный захват данных.

Три варианта синего лазера для любых задач

EinScan Trak оснащен тремя режимами лазерного сканирования, адаптирующимися под конкретные цели:

1. Перекрестные лазерные линии (19+19) используются для высокоскоростного сканирования и максимальной эффективности.

2. 7 параллельных лазерных линий подходят для захвата острых кромок, мелких деталей и сложных контуров.

3. Одинарная лазерная линия справляется со сканированием глубоких отверстий, узких каналов и внутренних структур.

Свобода движений и оптимальный баланс детализации

EinScan Trak обеспечивает беспроводную работу в рабочем диапазоне до 4 метров благодаря модулю Wi-Fi 6 и ёмкому аккумулятору. Это избавляет оператора от ограничений кабелей и позволяет свободно перемещаться вокруг крупногабаритных объектов.

При этом объёмная точность до 0,1 мм делает систему надёжным инструментом для реверс-инжиниринга, создания цифровых двойников и проверки общей геометрии и собираемости изделий. Такой уровень детализации оптимален для задач, где приоритетом является высокая скорость оцифровки крупных объектов и сохранение сложных форм, а не строгий метрологический контроль.

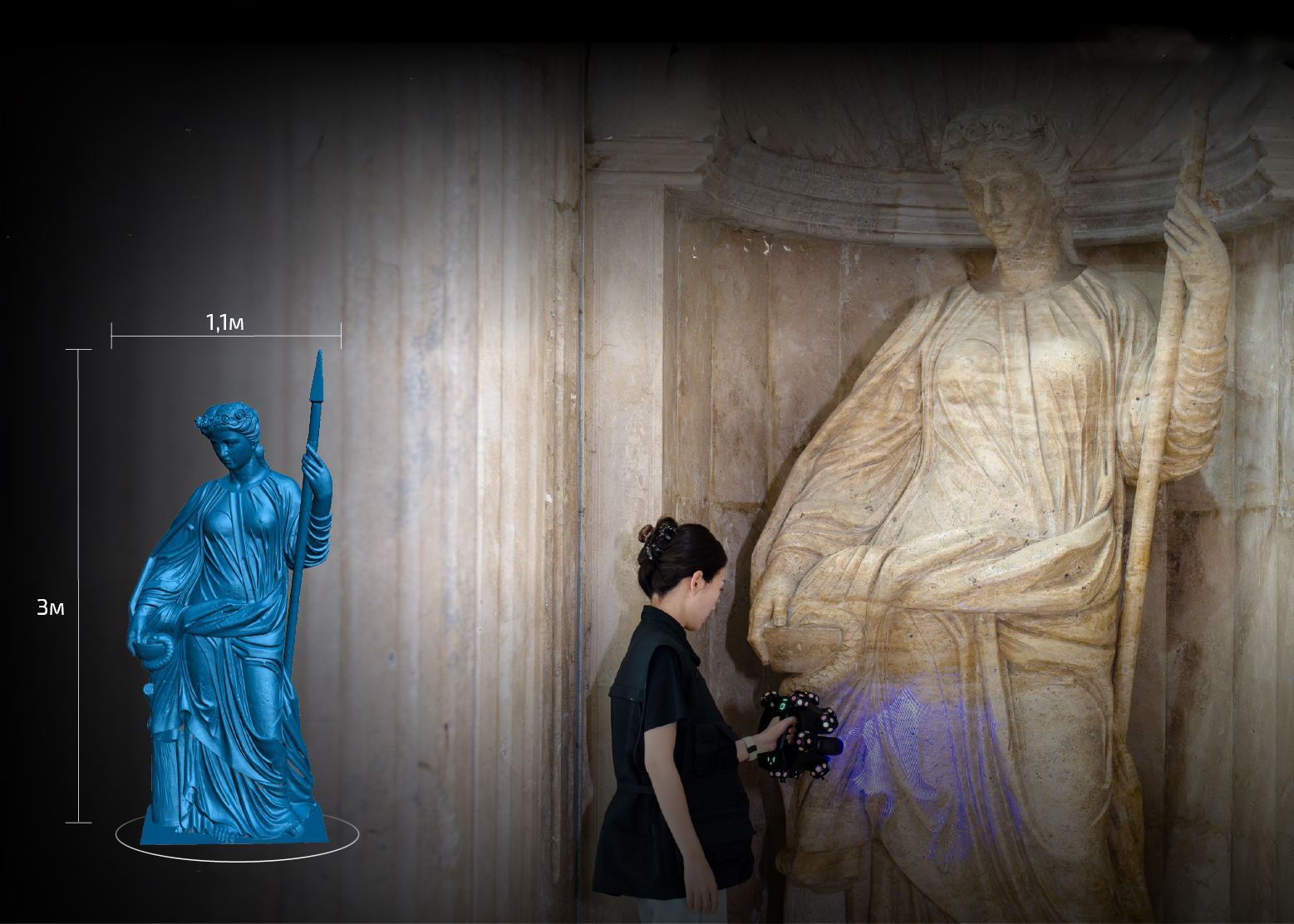

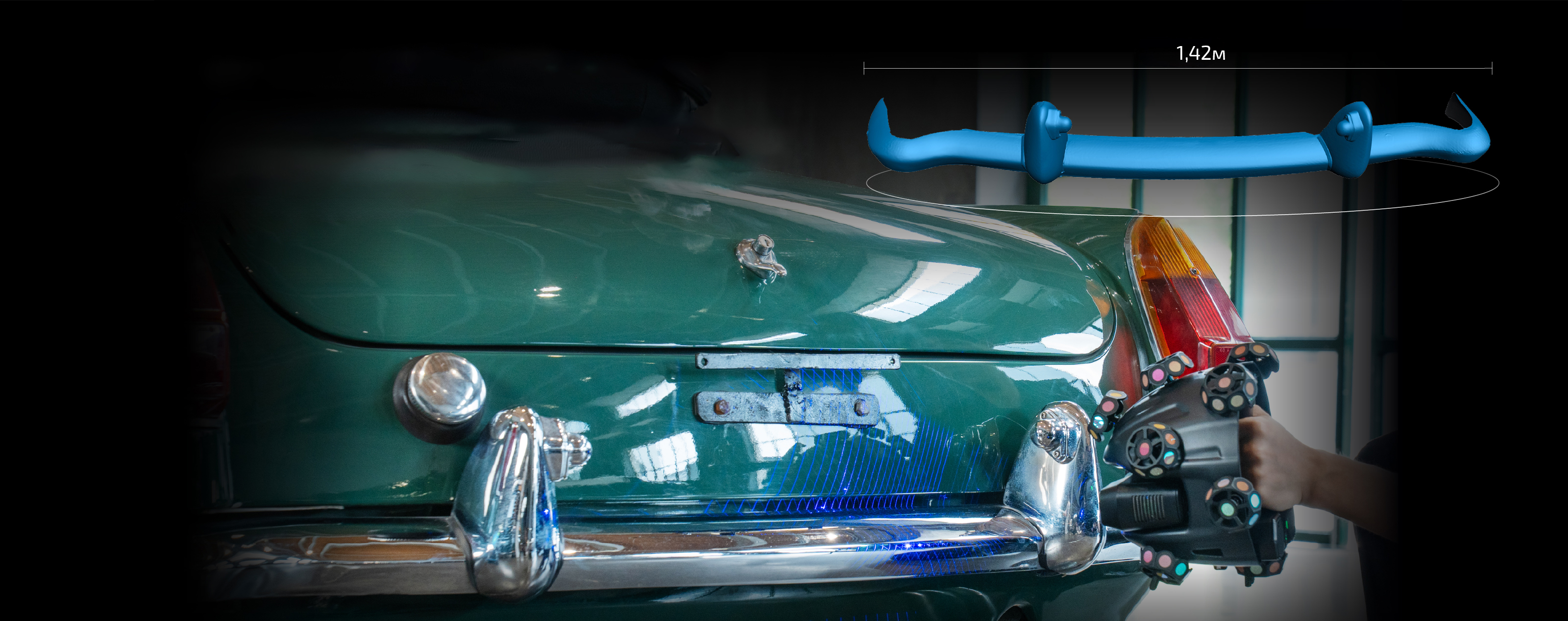

Кроме того, система позволяет работать без маркеров. Для этого в режиме трекинга задействована передовая технология оптического позиционирования, а при ручном сканировании применяется совмещение по особенностям геометрии. Это играет решающую роль там, где нанесение маркеров недопустимо: при реставрации винтажных автомобилей, оцифровке культурного наследия и работе с произведениями искусства.

Работа в любых условиях и захват текстуры

Система способна захватывать данные с чёрных, отражающих и металлических поверхностей, работая как в помещении, так и на улице (при освещенности до 110 000 люкс).

Отдельного упоминания заслуживает 5-мегапиксельная HD-камера для захвата текстур. Она позволяет переносить на 3Д модель реалистичные цвета, что открывает новые горизонты для музеев, AR/VR-разработчиков и цифровых архивов.

Программное обеспечение и применение

EinScan Trak бесшовно интегрируется с профессиональным ПО:

• EXMeasure: для точных измерений, создания геометрических элементов, сравнения с эталонной моделью (цветные карты отклонений) и формирования визуальных отчетов.

• EXModel: для реверс-инжиниринга, редактирования сеток, извлечения примитивов и создания САПР-моделей, готовых к производству.

Новинка станет надежным инструментом для автомобильной промышленности, инженерного дизайна, сохранения культурного наследия и создания цифрового контента.

Технические характеристики EinScan Trak
