Система оптическая координатно-измерительная ScanLine TrackerScan Pro W

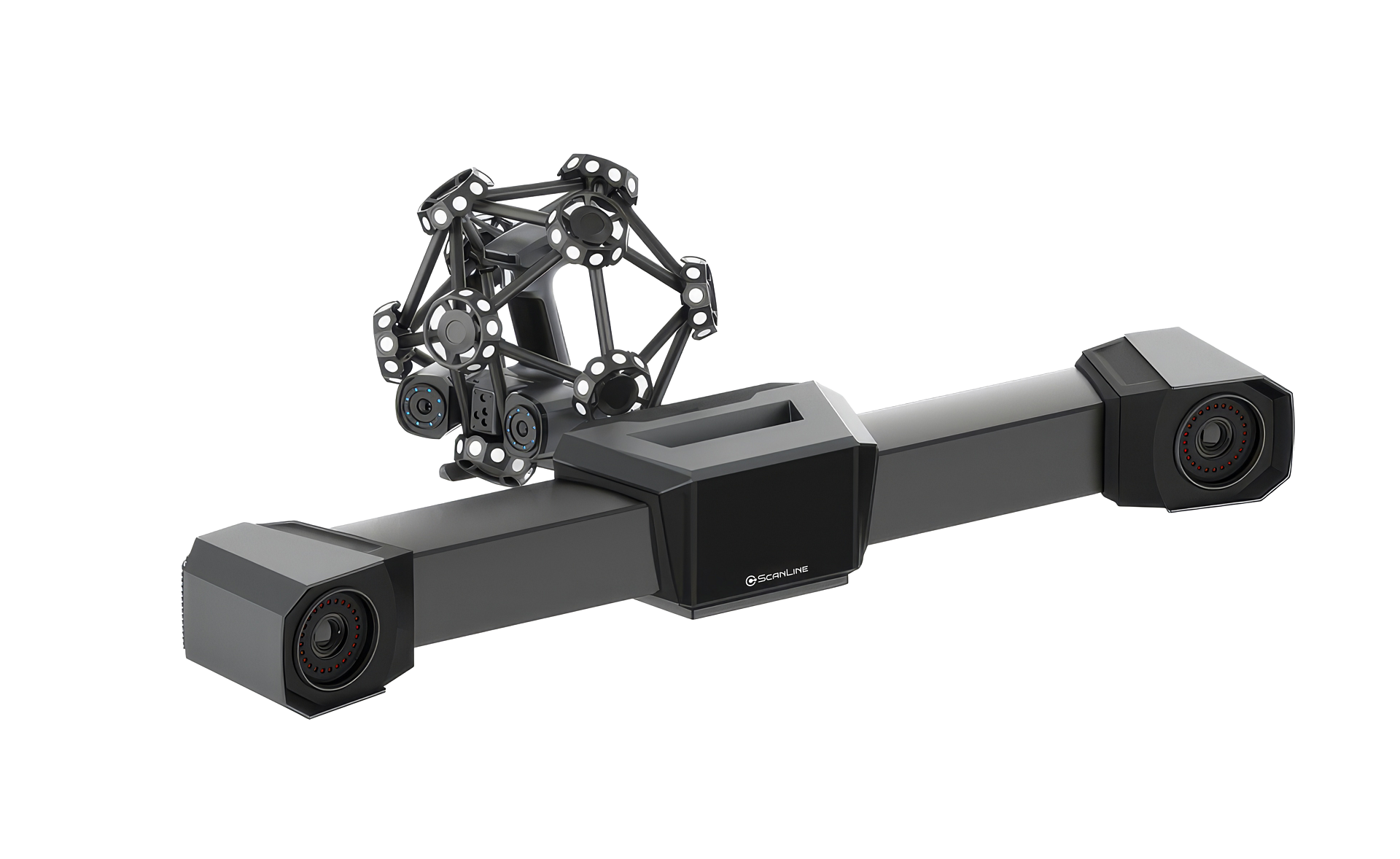

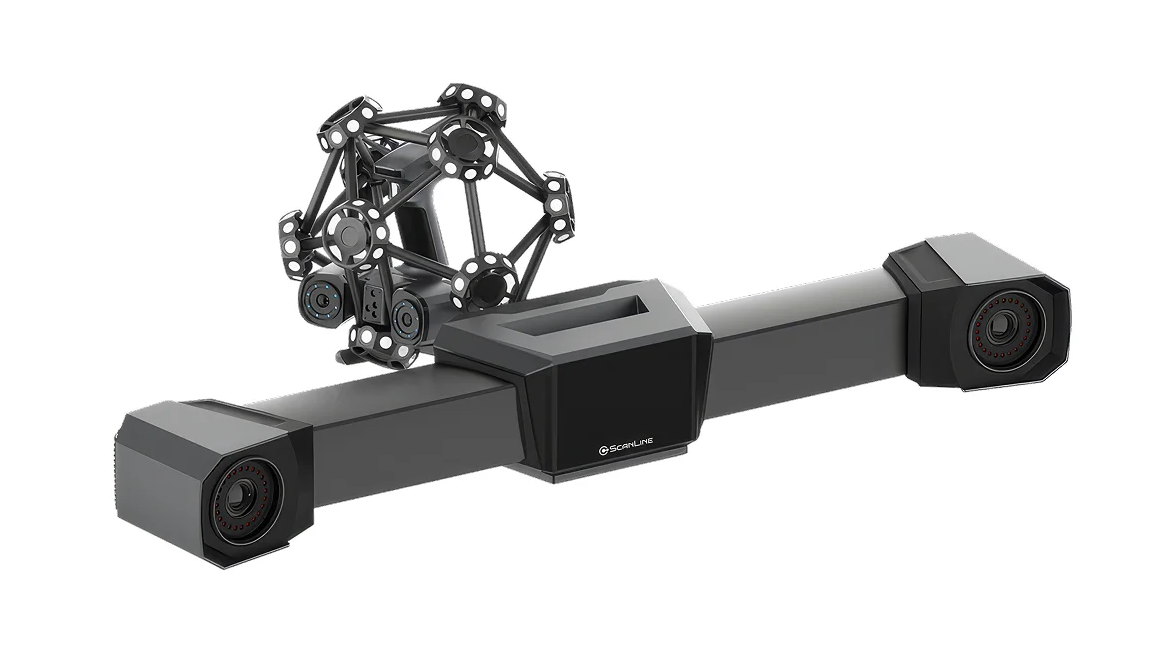

ScanLine TrackerScan Pro W — промышленная беспроводная система динамического отслеживания и 3D-сканирования, предназначенная для высокоточной оцифровки и контроля средних и крупногабаритных объектов. Комплекс состоит из ручного лазерного 3D-сканера и оптического трекера. Трекер в реальном времени определяет положение сканера в пространстве по специальным следящим мишеням, установленным на ручном сканере, поэтому при обычном сканировании нет необходимости наносить маркеры на поверхность объектов. Система сочетает точность метрологического класса, большое расстояние отслеживания, беспроводную передачу данных и встроенные вычислительные модули, что делает её особенно эффективной для контроля промышленного оборудования, элементов транспорта, энергетического оборудования и других крупногабаритных объектов.

Особенности TrackerScan Pro W

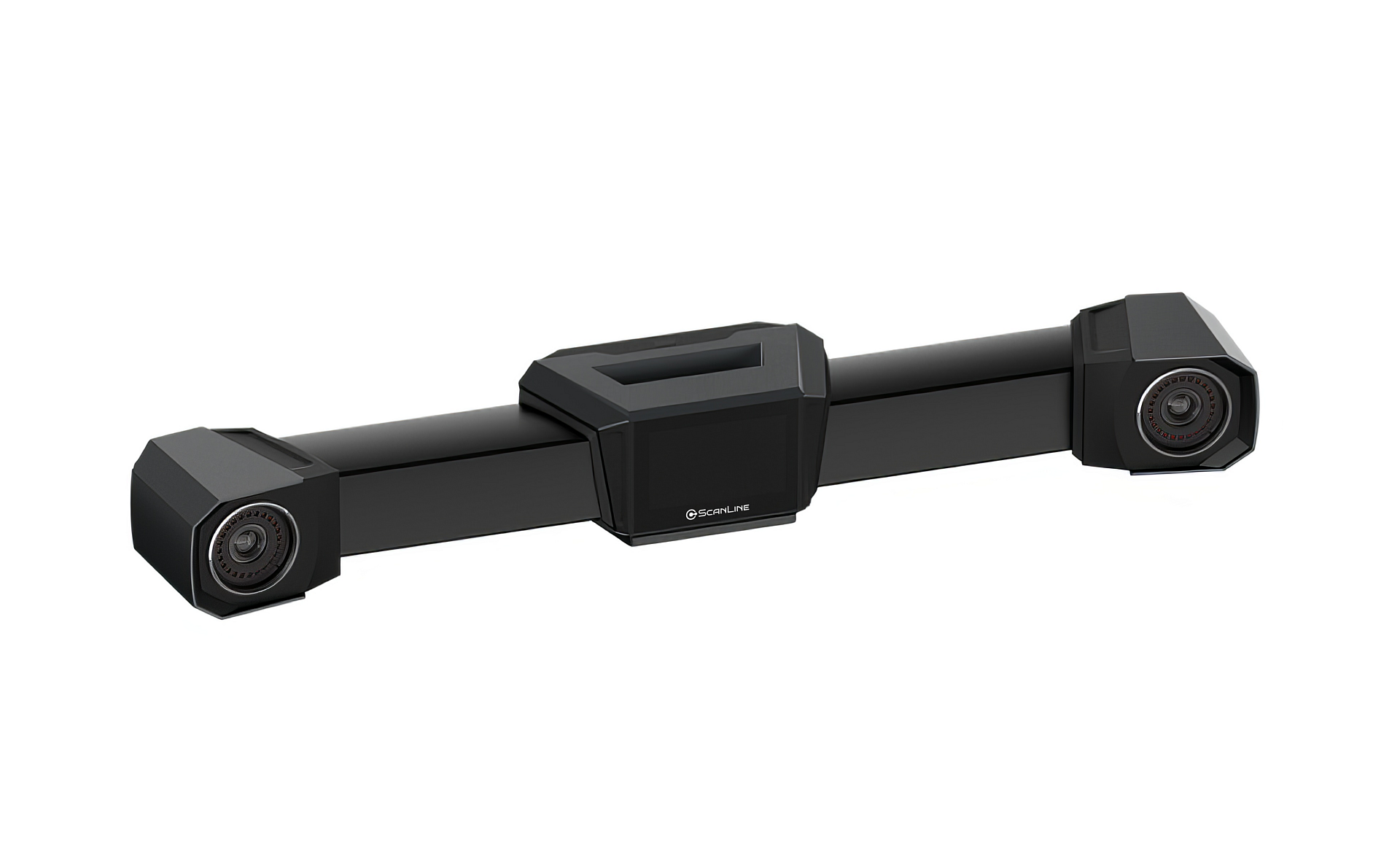

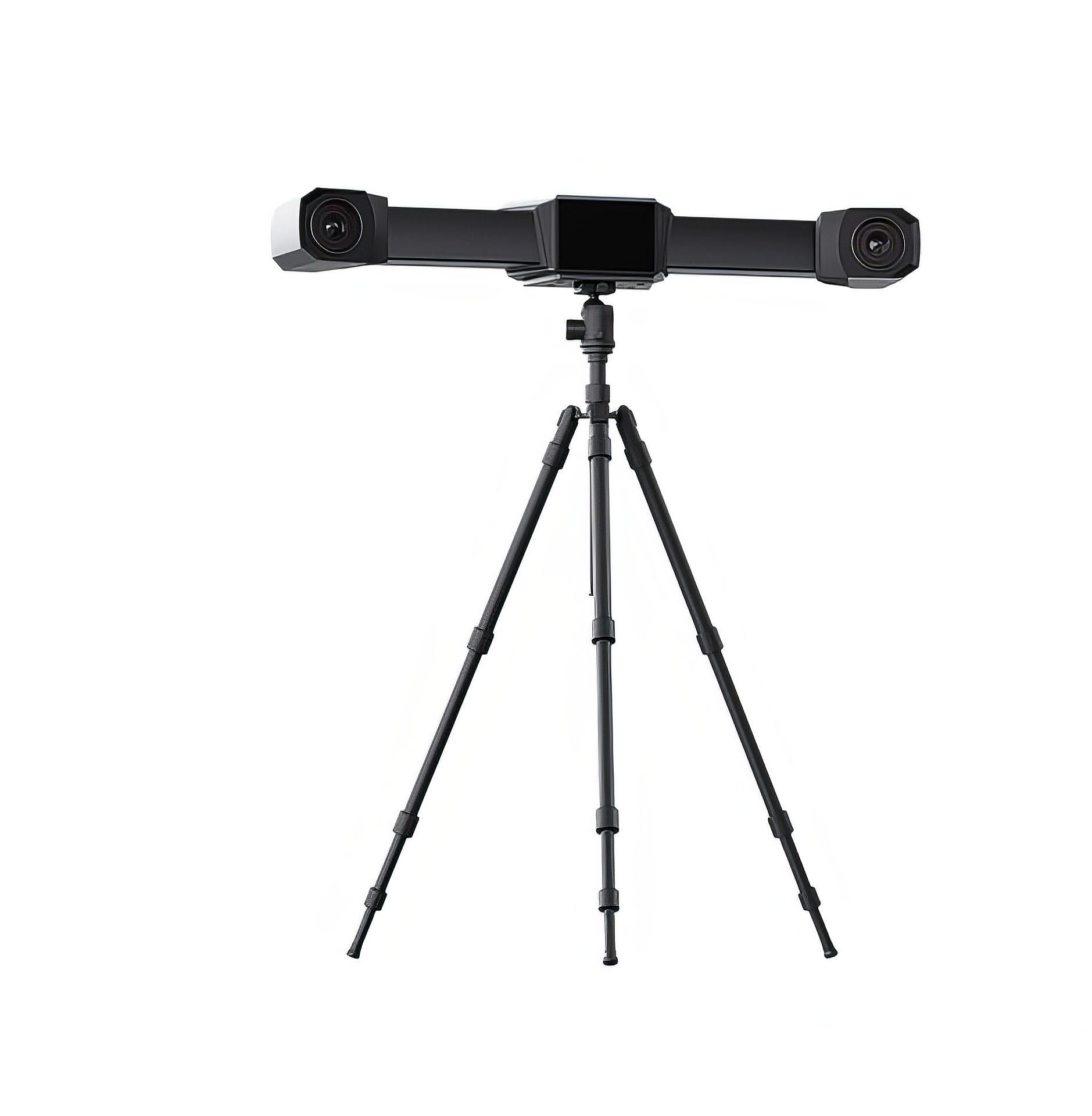

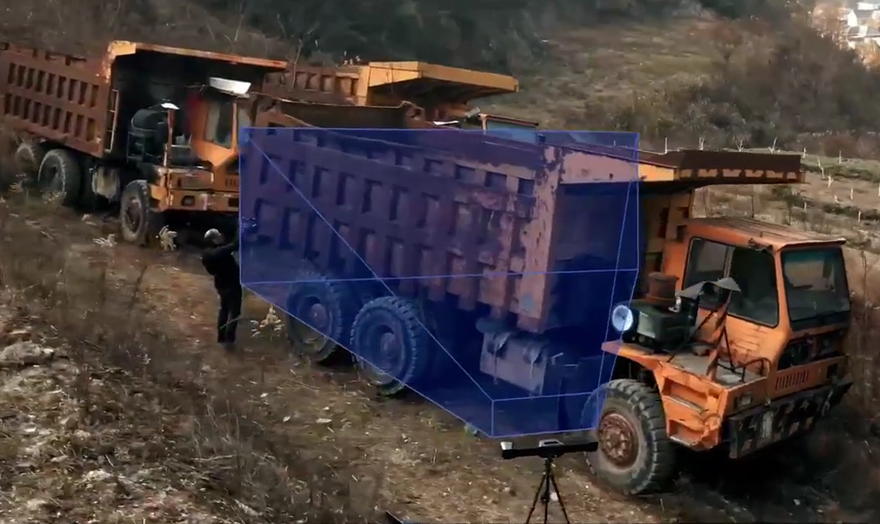

Главное преимущество TrackerScan Pro W — сочетание метрологической точности, беспроводной работы и значительно увеличенной зоны отслеживания. Трекер TrackerScan Pro W способен отслеживать ручной лазерный сканер на расстоянии до 8,6 м, а максимальный объем отслеживания одной станции достигает 206,7 м³. Благодаря этому оператору реже приходится перемещать трекер и выполнять повторную привязку координат при работе с большими объектами. Это особенно полезно при сканировании автомобилей, элементов авиационной техники, промышленного оборудования, железнодорожных конструкций, энергетических установок и других объектов значительных размеров.

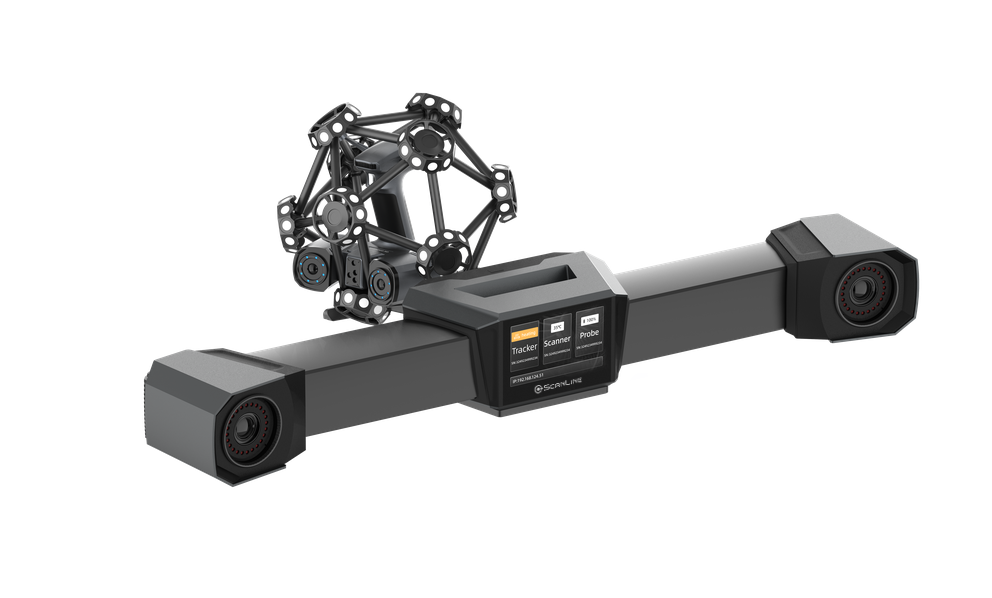

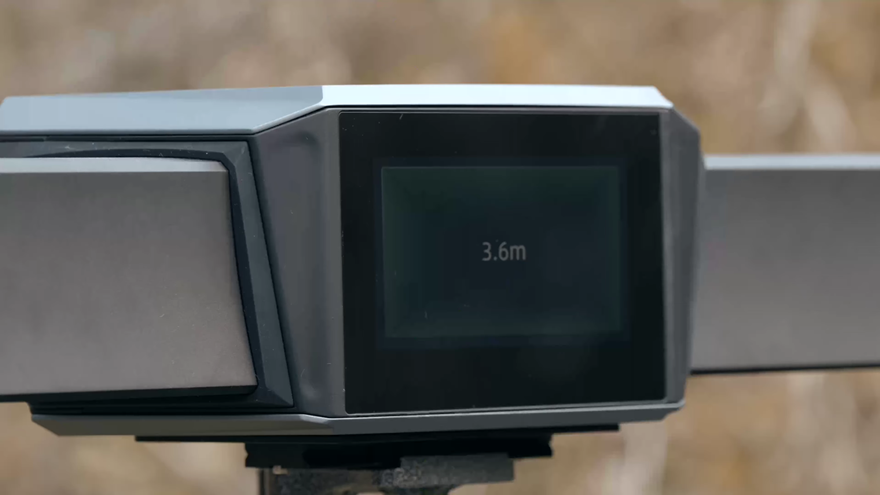

Еще одна особенность системы — полностью беспроводной рабочий процесс. Ручной лазерный сканер может передавать данные по сети WI-Fi, а питание осуществляется от внешнего аккумулятора или пауэрбанка. Трекер TrackerScan Pro W оснащен собственным дисплеем, на котором отображаются важные рабочие параметры, включая состояние подключения, рабочую температуру, расстояние отслеживания и доступный диапазон. При необходимости система поддерживает и проводное соединение по оптоволокну

Сканирование без маркеров

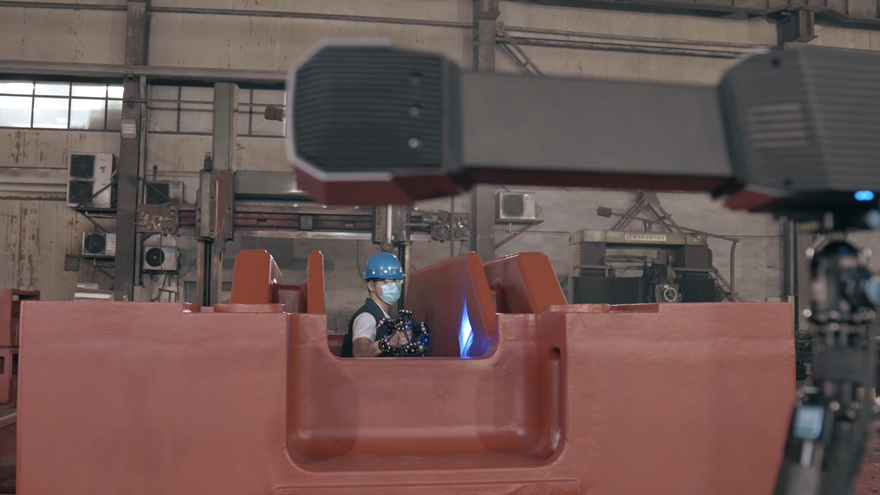

TrackerScan Pro W использует технологию динамического оптического отслеживания. Трекер распознает специальные цели, расположенные на корпусе ручного лазерного сканера и постоянно отслеживает положение сканера. Поэтому в стандартном режиме не требуется предварительно наклеивать маркеры на поверхность детали. Это значительно сокращает время подготовки объекта и особенно удобно при работе с крупными деталями, кузовами автомобилей, станками, промышленным оборудованием и объектами, на которые нанесение маркеров затруднено или невозможно.

При необходимости координатный объем можно расширить с использованием глобальных маркеров. Кроме того есть возможность объединения нескольких систем TrackerScan Pro W для работы с чрезвычайно крупными объектами.

Три режима лазерного сканирования

Ручной сканер оснащён тремя режимами лазерной проекции, каждый из которых предназначен для определённого типа геометрии:

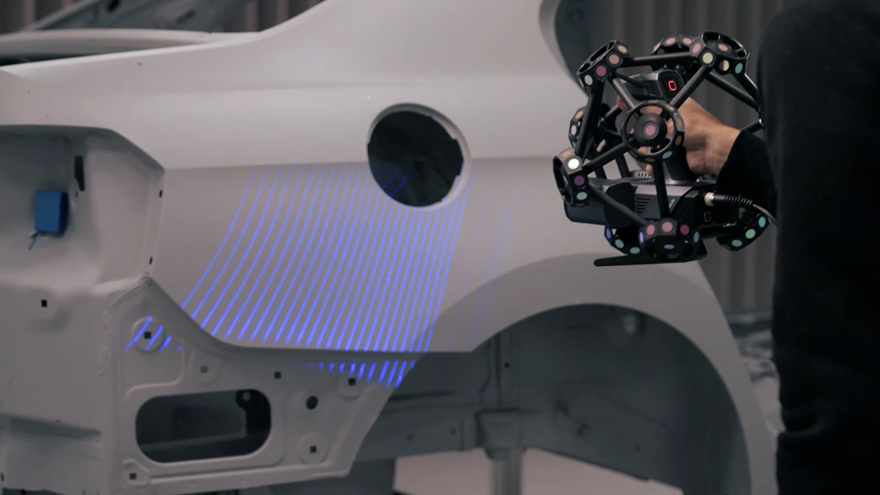

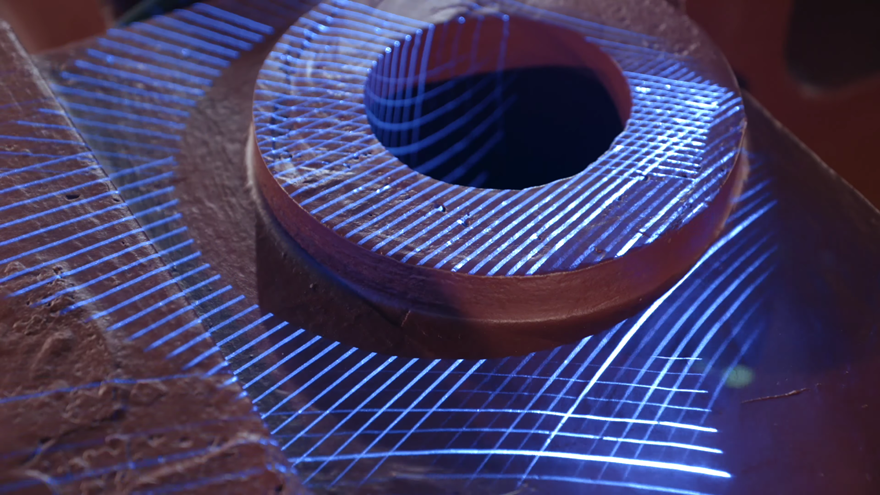

Высокоскоростное сканирование использует 50 лазерных линий и предназначено для быстрого захвата больших поверхностей. Этот режим позволяет получать до 5 500 000 точек в секунду, поэтому подходит для оперативной оцифровки крупных и относительно открытых участков.

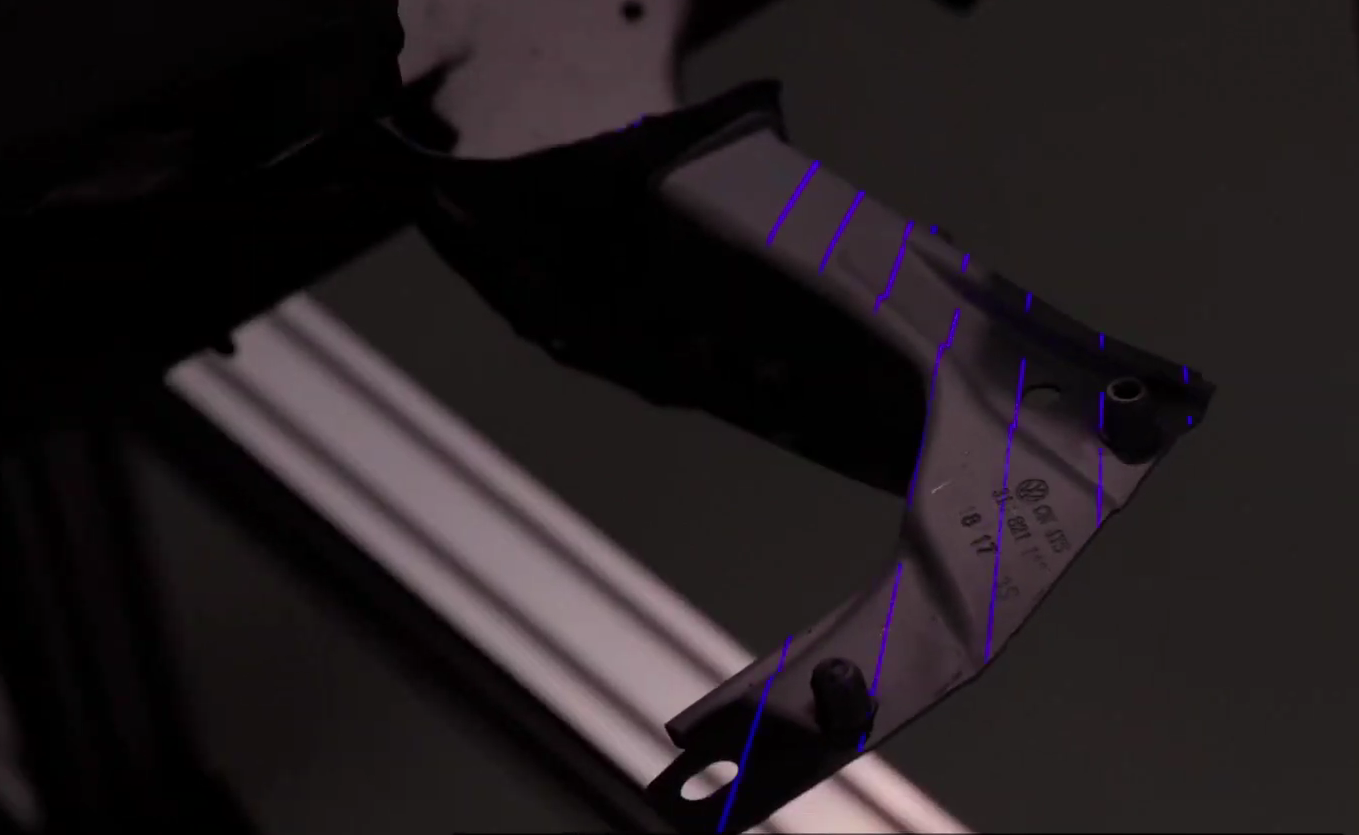

Детальное сканирование использует 7 параллельных лазерных линий. Оно предназначено для участков со сложной геометрией и позволяет получить более детализированное представление отдельных элементов объекта.

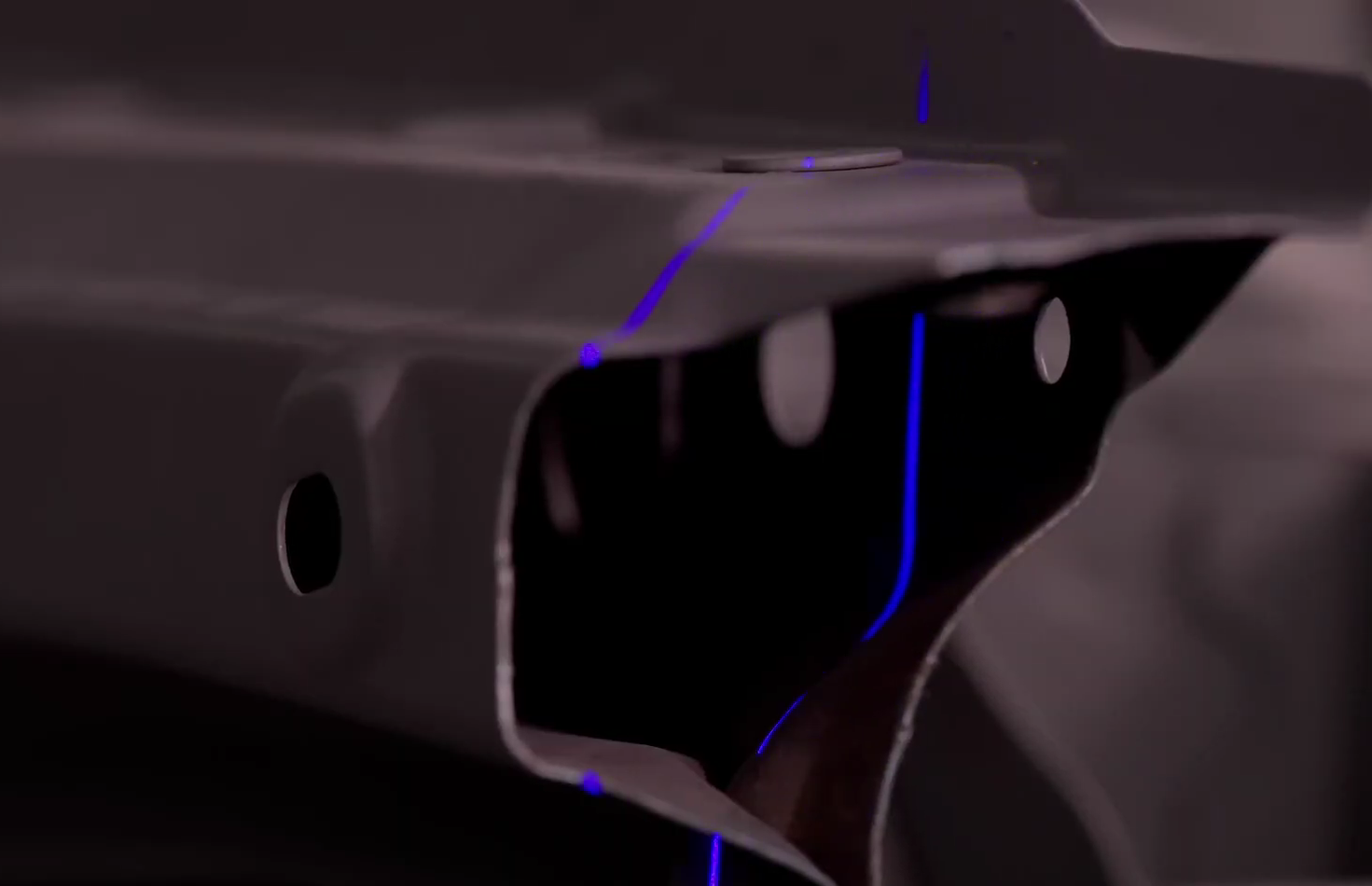

Сканирование глубоких полостей использует одну лазерную линию. Такой режим предназначен для отверстий, углублений, узких каналов и других труднодоступных областей, где многолинейная проекция может быть менее эффективной.

Повышенная точность

TrackerScan Pro W обеспечивает точность до 0,014 мм при измерении геометрических размеров объектов в режиме лазерного сканирования без трекера. Объёмная точность зависит от размера объекта и рассчитывается по формуле ±(0,014 + 0,025 × L) мм, где L — длина объекта в метрах.

При использовании фотограмметрии без трекера объёмная точность повышается и составляет ±(0,014 + 0,012 × L) мм. Такой режим особенно полезен при работе с крупногабаритными деталями, поскольку позволяет снизить накопление погрешности при измерении больших объектов и получить более стабильные результаты по всей их поверхности.

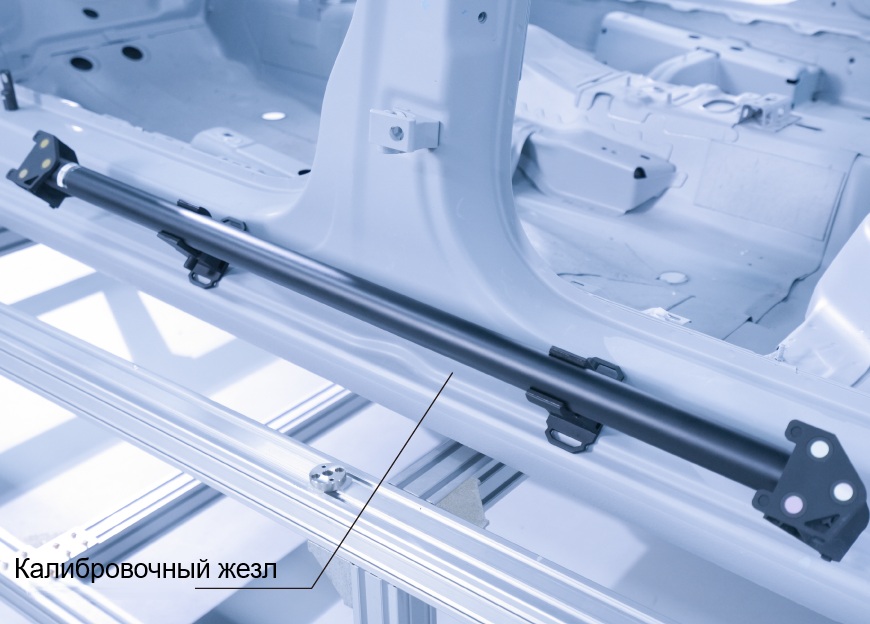

Фотограмметрия на основе видео (VPG)

Для работы с крупногабаритными объектами TrackerScan Pro W технологией VPG — фотограмметрией на основе видеозахвата. Технология позволяет отказаться от традиционного нанесения большого количества кодированных фотограмметрических маркеров. Вместо этого система использует видеозахват и специальный калибровочный жезл, с помощью которого выполняется проверка положения и стабильности измерительной системы. VPG особенно полезна при работе с большими деталями, поскольку помогает контролировать накопление погрешности на увеличенной измерительной области.

Контактные измерения с щупом

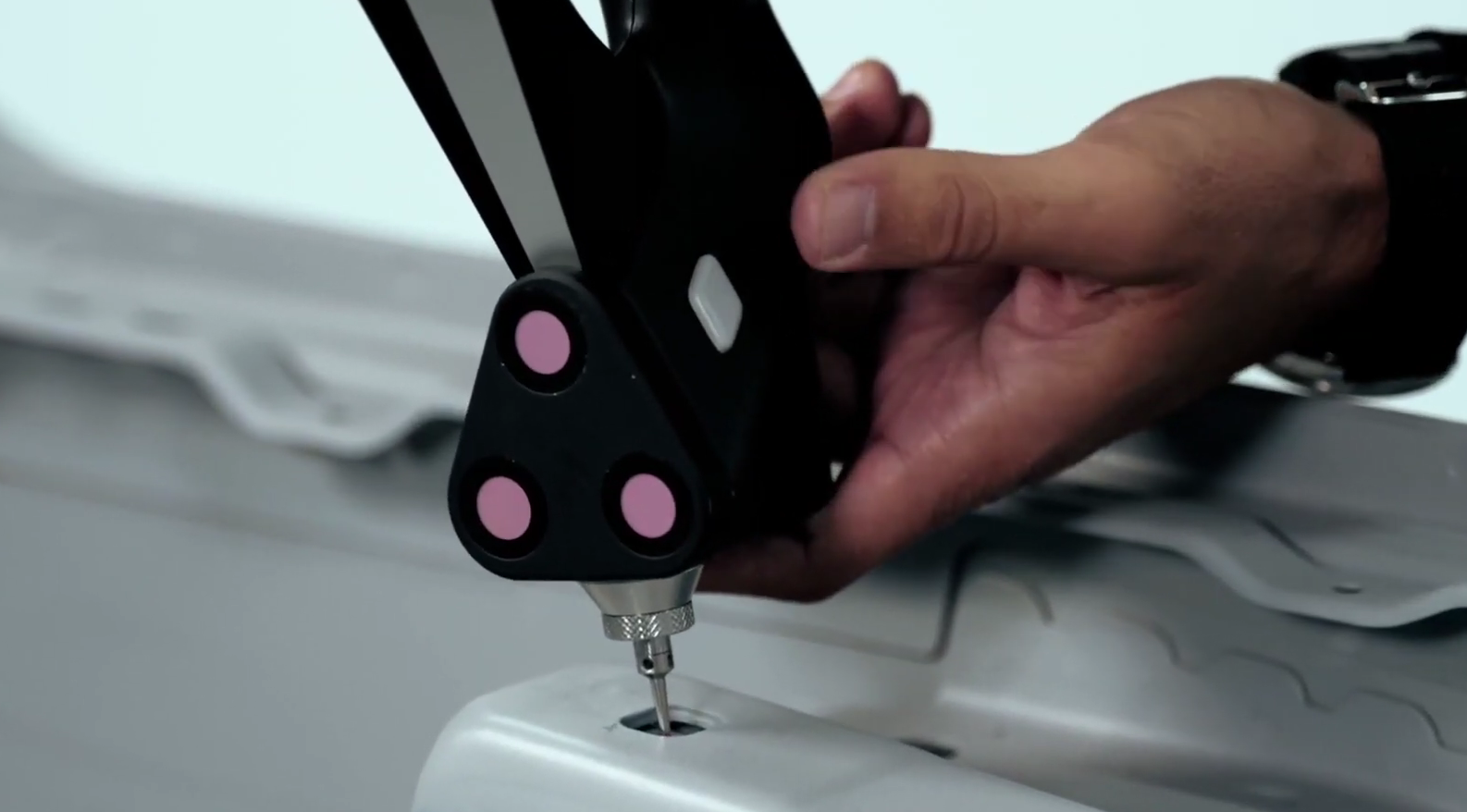

TrackerScan Pro W поддерживает дополнительный измерительный щуп, который предназначен для ситуаций, когда лазерному сканеру физически сложно получить доступ к определённой области. Щуп позволяет выполнять точечные геометрические измерения в труднодоступных местах без построения полигональной сетки. Таким образом, система может использоваться не только для получения полной 3D-модели объекта, но и для отдельных метрологических измерений. Щуп особенно полезен для скрытых поверхностей, глубоких элементов и участков, закрытых конструктивными элементами.

Сферы применения

TrackerScan Pro W предназначен для промышленного 3D-измерения, контроля качества, анализа геометрических отклонений и обратного проектирования. Благодаря большой зоне отслеживания система эффективно работает с крупногабаритными объектами, для которых возможностей обычных ручных 3D-сканеров может быть недостаточно. Сканер подходит для контроля автомобильных кузовов и крупных кузовных элементов, измерения деталей, выявления деформаций, инспекции промышленного оборудования и крупных конструкций. Система может применяться в машиностроении, автомобильной, железнодорожной, авиационной, энергетической, судостроительной и тяжёлой промышленности. TrackerScan Pro W рассчитан на работу как в помещении, так и на открытом воздухе, что расширяет возможности его использования непосредственно на производственных площадках и объектах.

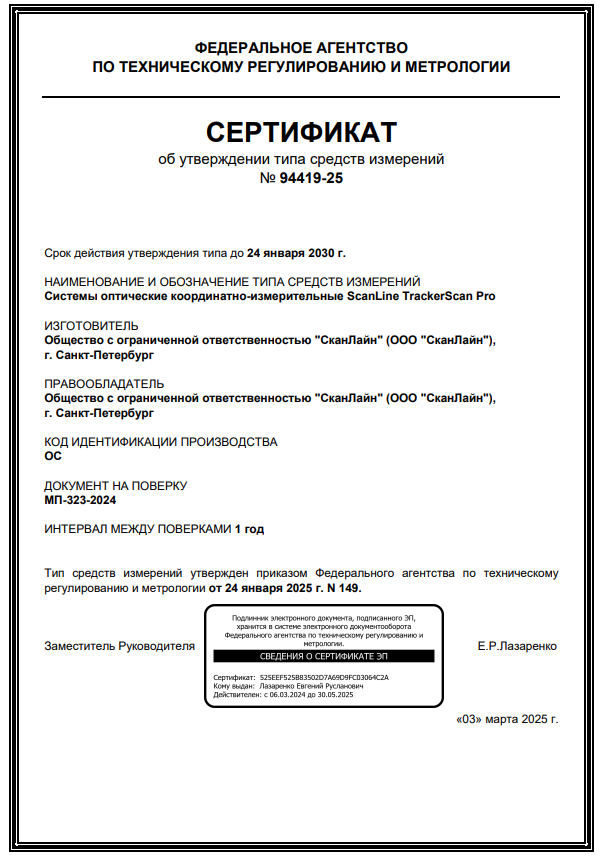

Внесен в Государственный реестр средств измерений РФ

3D-сканер TrackerScan Pro W относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
