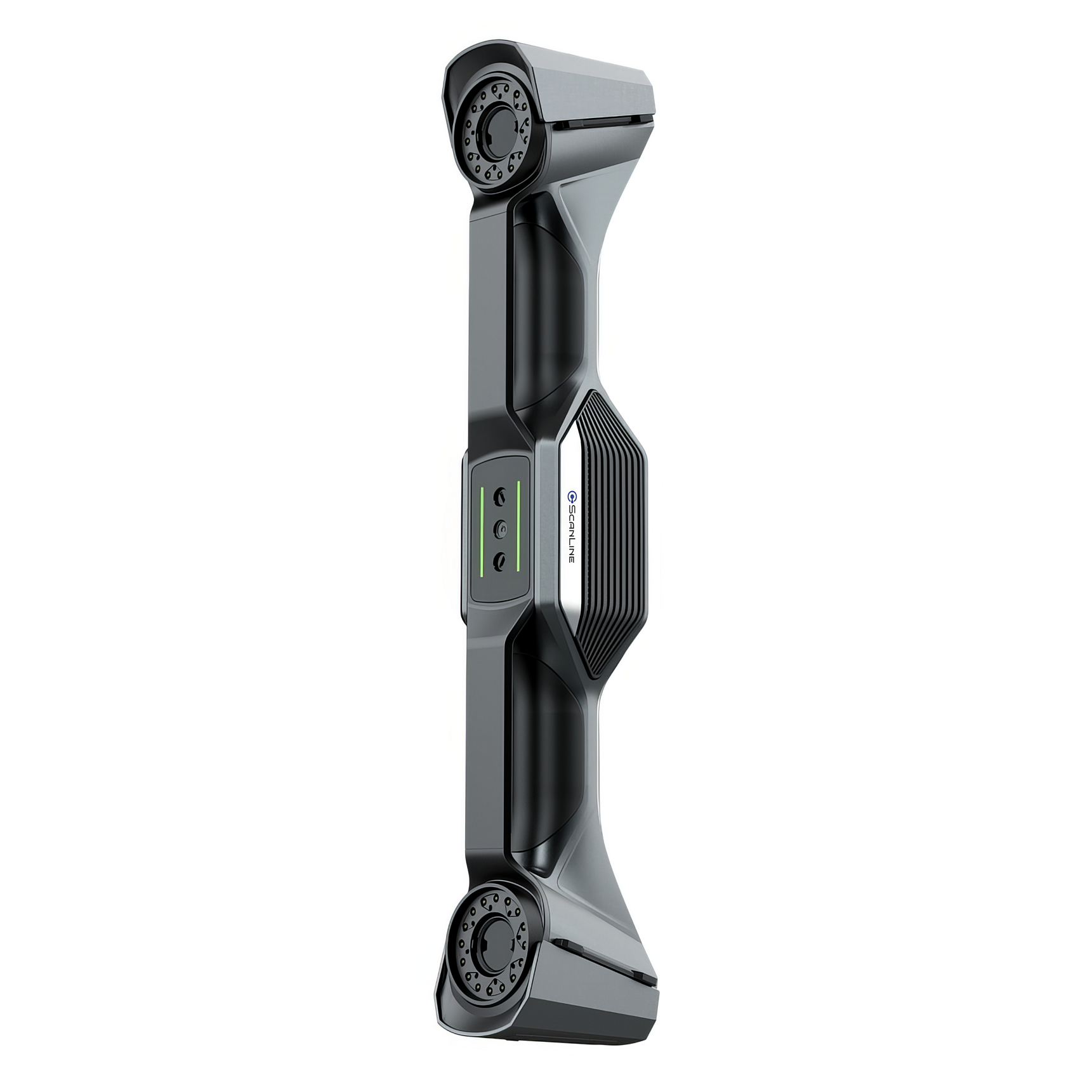

3D сканер ScanLine EasyScan UE ProNova

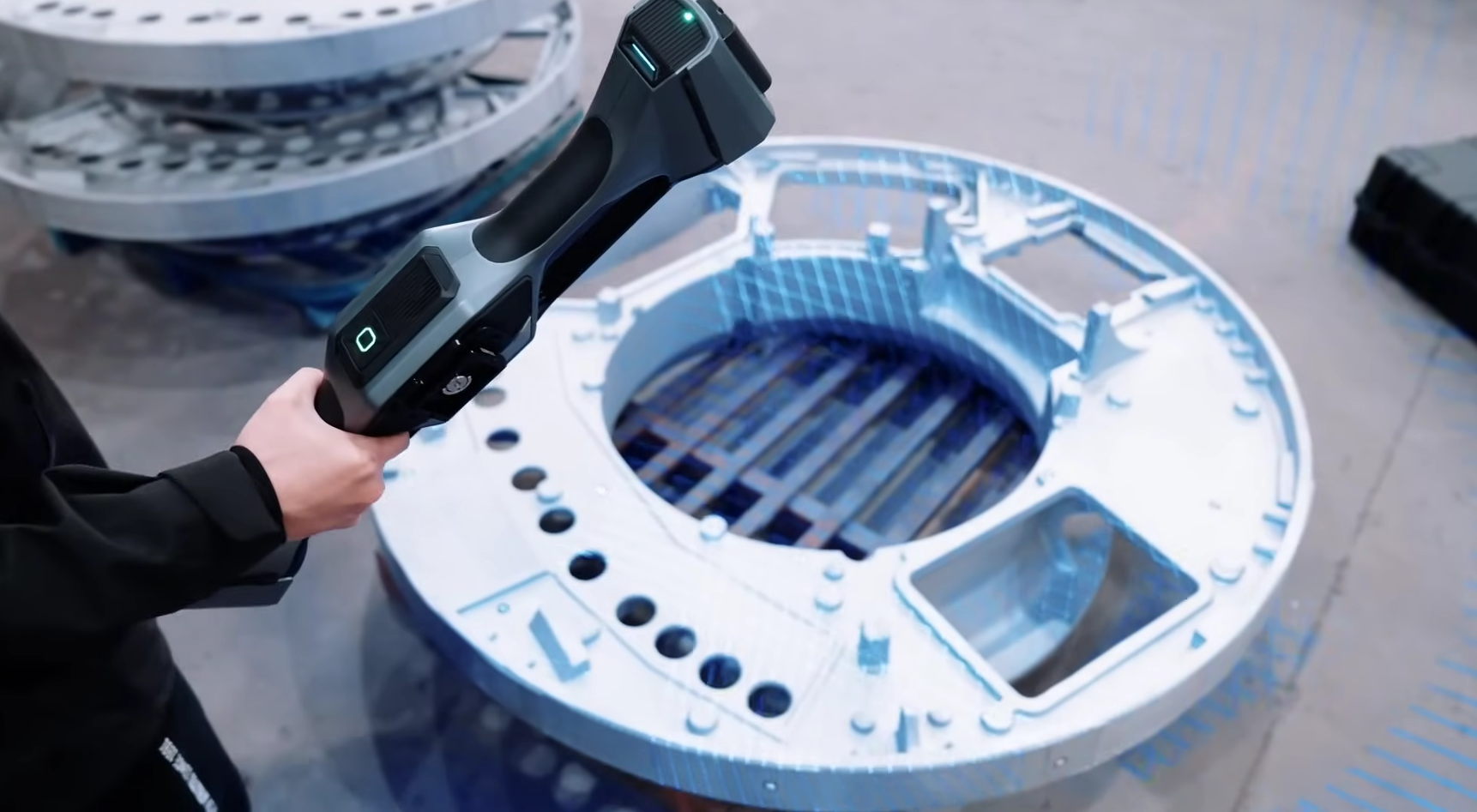

ScanLine EasyScan UE ProNova — промышленный беспроводной лазерный 3D-сканер метрологического класса, разработанный для быстрого получения точных трёхмерных данных с крупногабаритных деталей, машин, транспортных средств и промышленного оборудования. Главная особенность модели — исключительно большое поле зрения до 2600×2200 мм, позволяющее за один проход охватывать значительные участки объекта и существенно сокращать время сканирования. Система использует 50 синих лазерных линий, обеспечивает скорость захвата до 4,600,000 точек/с и поддерживает встроенную видеофотограмметрию VPG, повышающую стабильность измерений на больших объектах.

Благодаря беспроводному режиму EasyScan UE ProNova не привязан к длине кабеля и позволяет свободно перемещаться вокруг крупного объекта, автомобиля или промышленной установки. В сканер встроен вычислительный модуль, отвечающий за обработку данных непосредственно во время работы, а сменный аккумулятор позволяет продолжать сканирование без длительных остановок на зарядку. При необходимости устройство можно подключить к компьютеру по проводному оптоволоконному соединению. Вес сканера составляет всего 1,6 кг, поэтому его можно использовать для продолжительных измерительных работ без существенной нагрузки на оператора.

Широкоформатное 3D-сканирование

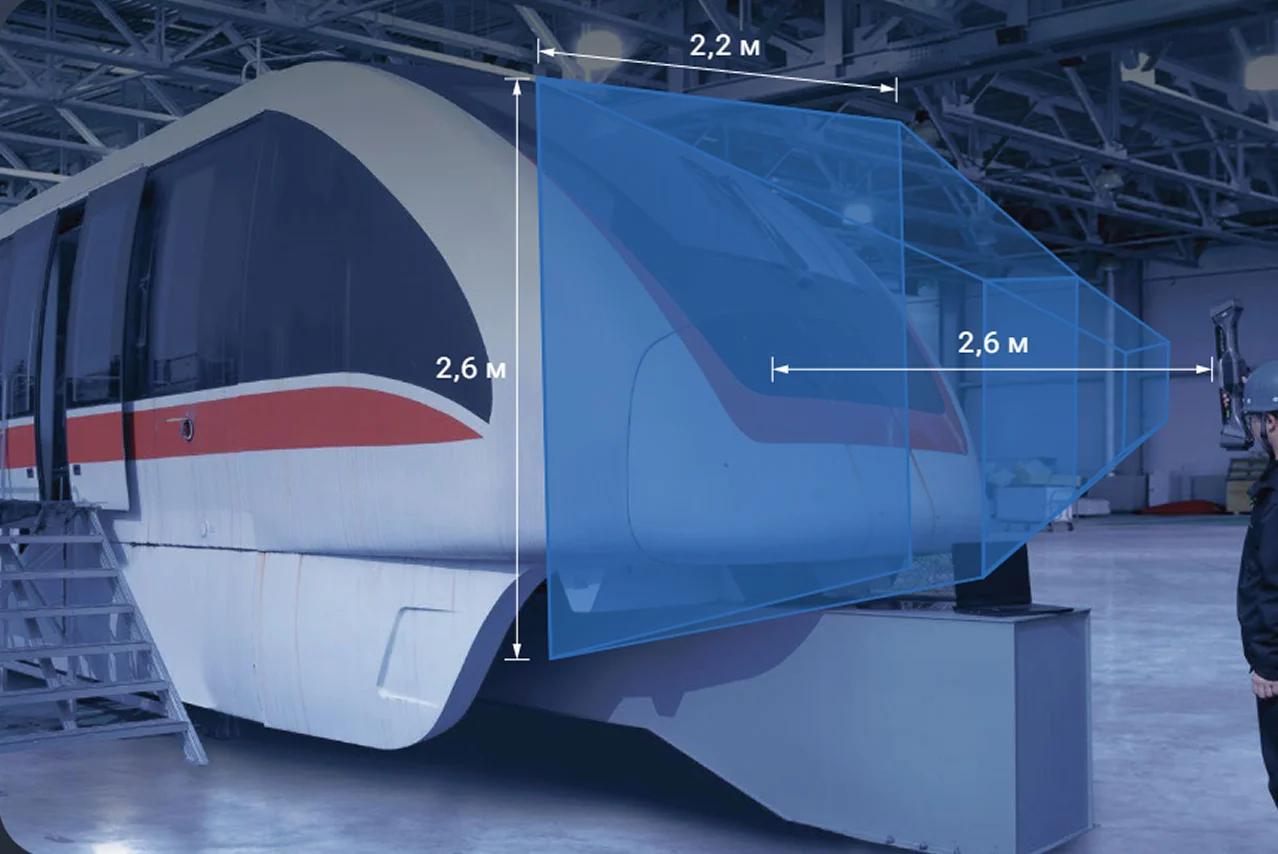

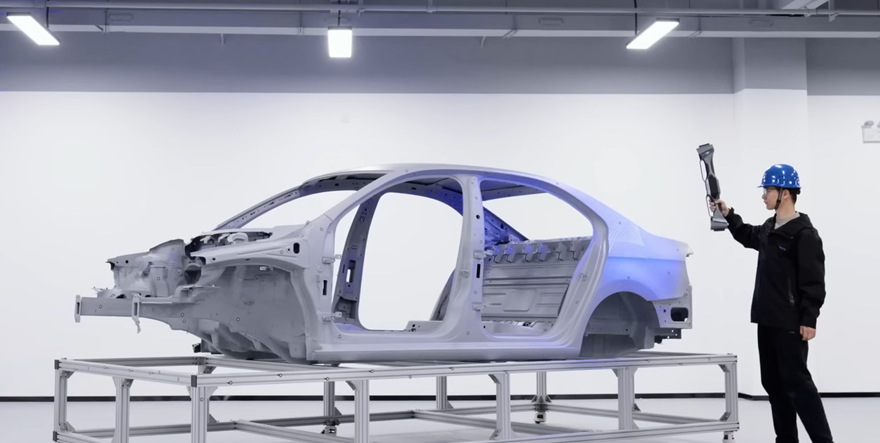

Одно из главных преимуществ EasyScan UE ProNova — поле зрения до 2,6 × 2,2 м. Такой масштаб позволяет быстро захватывать большие поверхности без необходимости постоянно перемещать сканер на небольшое расстояние от объекта. Максимальная рабочая дистанция достигает 2600 мм, поэтому оператор может сканировать крупные детали и конструкции с удобного расстояния. Это особенно важно при работе с кузовами автомобилей, крупными литыми деталями, строительной и горнодобывающей техникой, промышленными установками, резервуарами и другими объектами, которые сложно разместить на измерительном столе.

Большое поле зрения сочетается с высокой скоростью захвата данных. Система использует до 50 лазерных линий, благодаря чему за один проход собирается большая область поверхности. Скорость сканирования достигает 4,6 млн точек в секунду, что позволяет быстро формировать плотное трёхмерное представление крупного объекта и сократить продолжительность измерительного цикла.

Три рабочих диапазона для разных задач

Несмотря на широкое поле зрения, EasyScan UE ProNova подходит не только для крупномасштабного сканирования. В программном обеспечении предусмотрены три рабочих диапазона, между которыми можно переключаться в зависимости от размера объекта и требуемой дистанции:

• Ближний диапазон — 300–800 мм — для работы на небольшом расстоянии и получения более детальной информации;
• Стандартный диапазон — 600–1500 мм — универсальный режим для большинства измерительных задач;
• Дальний диапазон — 1200–2600 мм — для быстрого сканирования крупных объектов с большого расстояния.

Такая организация рабочего пространства позволяет использовать один сканер как для относительно локальных участков, так и для крупногабаритных конструкций. При этом программное обеспечение помогает оператору выдерживать правильную рабочую дистанцию с помощью визуального индикатора.

50 синих лазерных линий

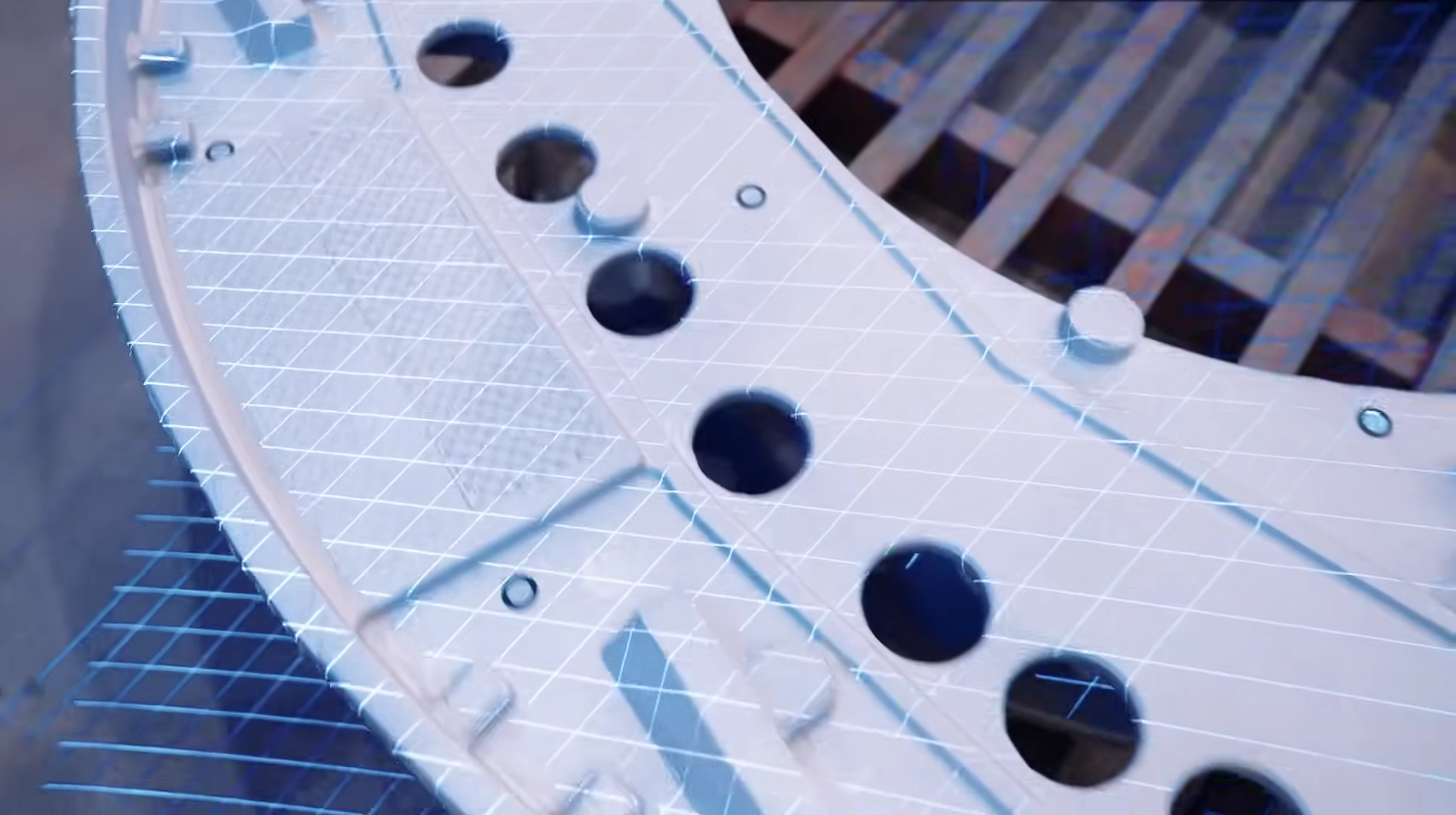

EasyScan UE ProNova использует синий лазер в качестве источника сканирующего излучения. В широкоформатном высокоскоростном режиме одновременно применяется до 50 лазерных линий, что обеспечивает высокую производительность при обработке больших поверхностей. Лазерный метод позволяет бесконтактно получать геометрические данные непосредственно с поверхности детали и подходит для промышленных объектов сложной формы.

Система рассчитана на работу с различными промышленными поверхностями, включая обычные, тёмные и отражающие материалы. Благодаря этому EasyScan UE ProNova может использоваться для контроля металлических деталей, окрашенных элементов, литых компонентов и других изделий, встречающихся в промышленном производстве.

Встроенная видеофотограмметрия VPG

Для крупногабаритных объектов особенно важна стабильность геометрии на всём измеряемом объёме. EasyScan UE ProNova оснащён встроенной видеофотограмметрией VPG, позволяющей выполнять широкоформатную фотограмметрию без необходимости использования кодированных фотограмметрических маркеров. Система фиксирует пространственные взаимосвязи объекта и помогает формировать глобальную систему отсчёта для последующего сканирования. Заявленная объёмная точность с использованием фотограмметрии составляет 0,06 + 0,012 мм/м. Максимальная рабочая дистанция VPG в составе системы может достигать 3,5 м, что особенно полезно при измерении крупных объектов.

Интегрированная VPG позволяет выполнять фотограмметрию без предварительного нанесения кодированных меток. Это значительно упрощает подготовку больших объектов и сокращает время перед началом измерений. При этом EasyScan UE ProNova поддерживает работу с обычными маркерами при необходимости — программное обеспечение позволяет выбирать маркеры диаметром 6 и 12 мм в зависимости от сценария сканирования.

Таким образом, сканер может использоваться как для максимально быстрого бесконтактного захвата крупных объектов, так и для более традиционных измерительных процессов с опорными маркерами.

Метрологическая точность

Заявленная точность EasyScan UE ProNova составляет 0,06 мм, а объёмная точность при использовании видеофотограмметрии — 0,06 + 0,012 мм/м. Это делает сканер подходящим не только для визуализации и создания цифровых моделей, но и для задач промышленного контроля размеров и геометрии. При работе с крупными деталями особенно важно учитывать не только локальную точность отдельных участков, но и накопление погрешности на всей длине объекта. Именно для таких задач комбинация широкого поля зрения и VPG позволяет повысить стабильность глобальной геометрии и получить более надёжные результаты измерений.

Регулируемое разрешение

ScanLine EasyScan UE ProNova позволяет выбирать расстояние между точками в программном обеспечении в зависимости от поставленной задачи. Диапазон заявленного разрешения составляет 0,5–10 мм. Для больших объектов можно использовать более крупное расстояние между точками, чтобы быстрее собирать данные, а для участков, требующих большей детализации, выбирать более плотное сканирование.

В программном обеспечении также предусмотрена функция интеллектуального разрешения. Она автоматически изменяет плотность сетки в зависимости от кривизны поверхности: на относительно плоских участках количество данных может быть снижено, тогда как зоны с выраженной геометрией получают более высокую плотность. Это позволяет рациональнее распределять объём данных и сохранять детализацию там, где она действительно необходима.

Беспроводная работа

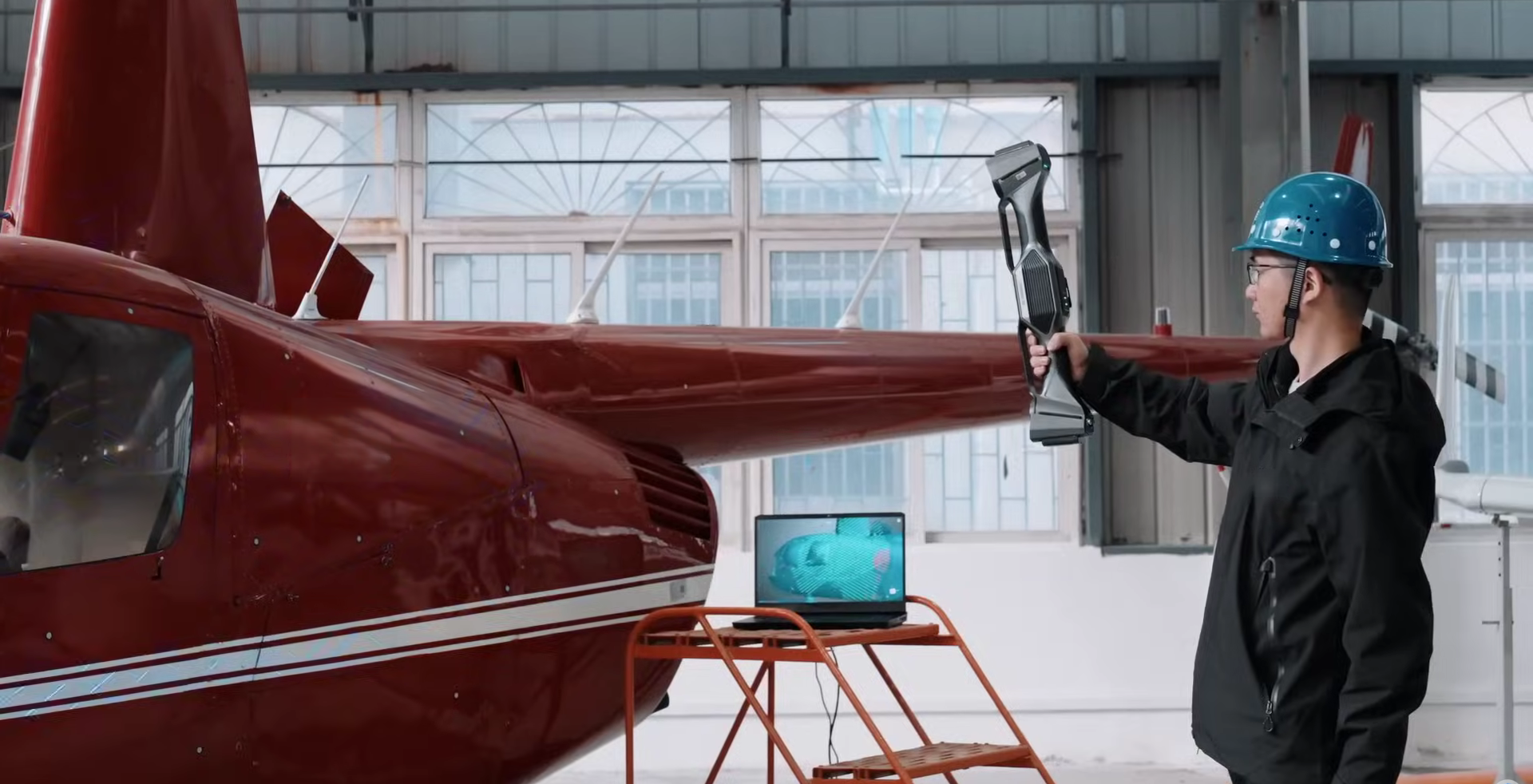

ScanLine EasyScan UE ProNova разработан с учётом необходимости работы непосредственно на производственном объекте. В беспроводном режиме оператор не ограничен длиной соединительного кабеля и может свободно перемещаться вокруг крупной детали или оборудования. Передача данных осуществляется в реальном времени через беспроводную сеть, а встроенные вычислительные модули помогают обрабатывать информацию непосредственно в процессе сканирования.

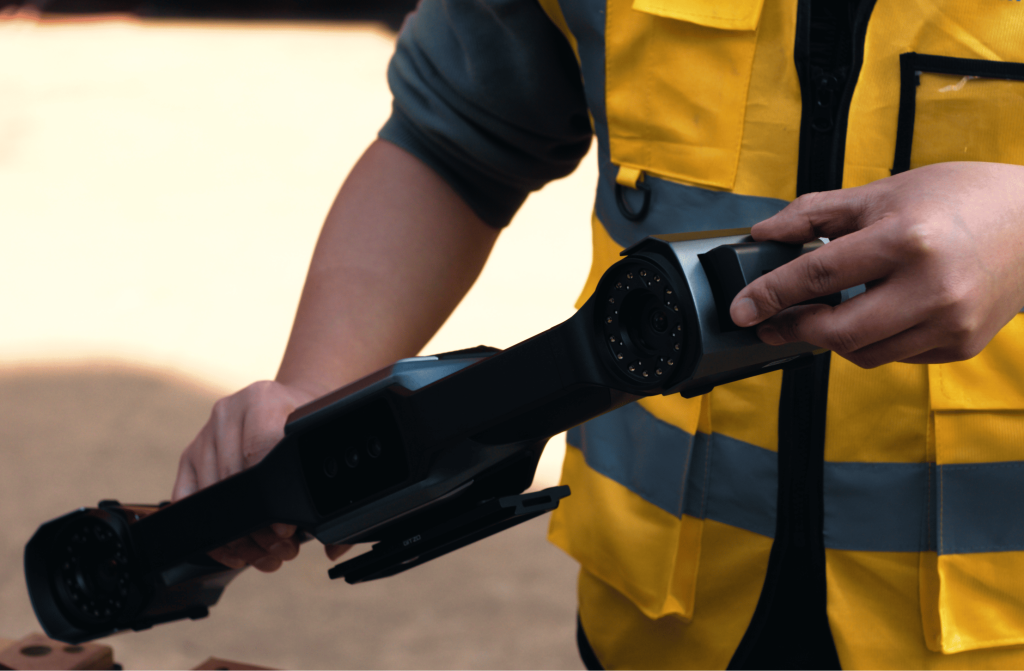

Автономность особенно важна при обследовании крупных объектов. EasyScan UE ProNova оснащён сменным аккумулятором, обеспечивающим около 1 часа работы в беспроводном режиме. После разрядки батарею можно заменить на заряженную, что позволяет организовать продолжительное сканирование без длительных перерывов.

Если требуется максимально стабильное соединение с рабочей станцией, EasyScan UE ProNova можно использовать в проводном режиме через оптоволоконное подключение.

Компактный и лёгкий корпус

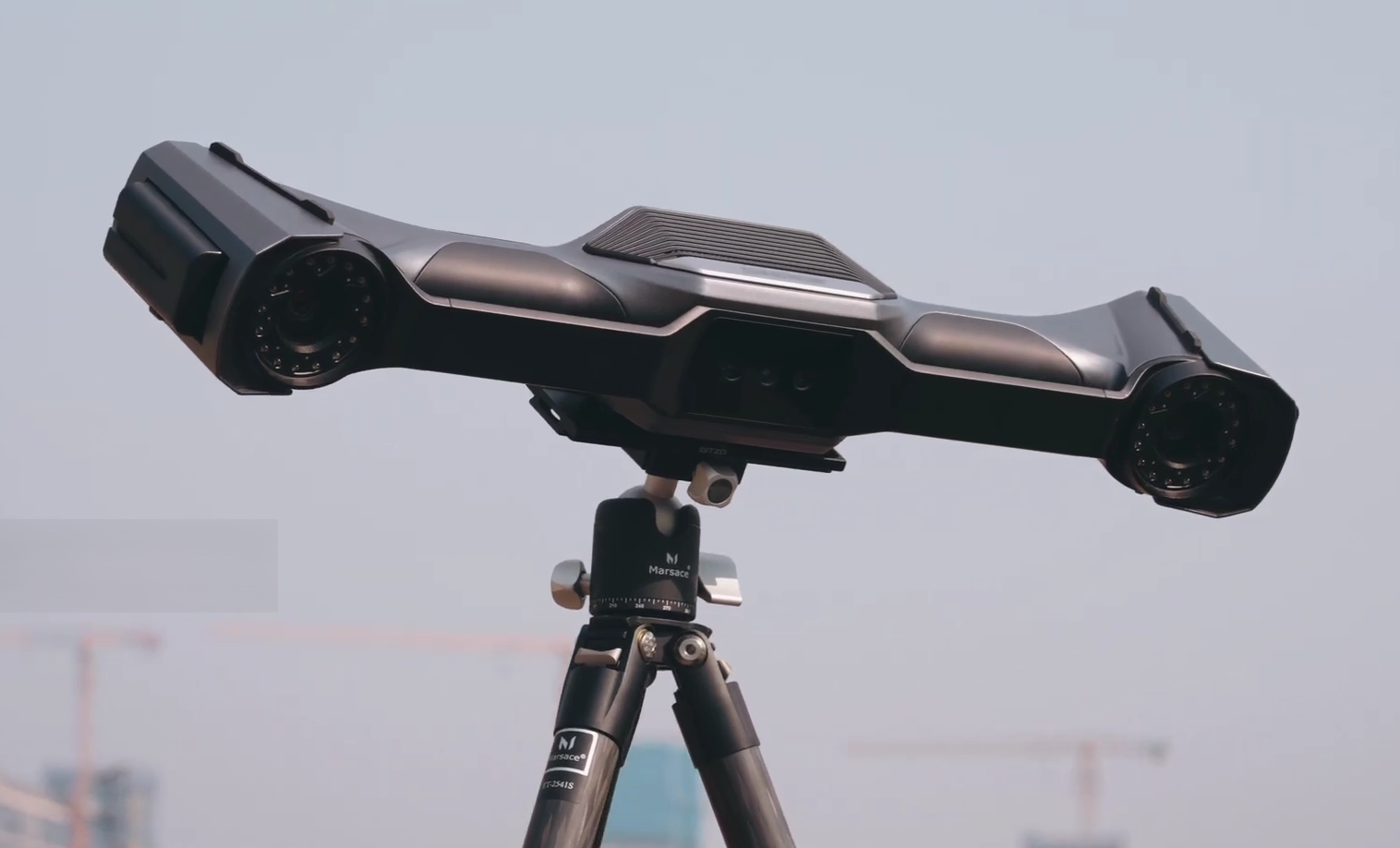

Сканер имеет сравнительно небольшой вес — всего 1,6 кг. Эргономичная конструкция позволяет удерживать устройство в руках во время длительных измерительных операций и перемещаться вокруг объекта без использования громоздкой стационарной системы. За счёт сочетания малого веса, беспроводной передачи данных и автономного питания EasyScan UE ProNova особенно удобен для выездной метрологии, контроля оборудования непосредственно на производстве и обследования объектов, которые невозможно доставить в измерительную лабораторию.

ScanLine EasyScan UE ProNova сочетает возможности широкоформатного промышленного сканирования и мобильность ручного устройства. Поле зрения до 2600 × 2200 мм, 50 лазерных линий, скорость до 4,6 млн точек/с, встроенная VPG-фотограмметрия и точность 0,06 мм позволяют эффективно работать с крупными объектами, для которых обычные ручные сканеры требуют значительно большего количества проходов. Беспроводной режим, сменный аккумулятор и масса 1,6 кг делают систему удобной для выездной работы, а проводное оптоволоконное подключение позволяет использовать её в стационарных измерительных комплексах.
