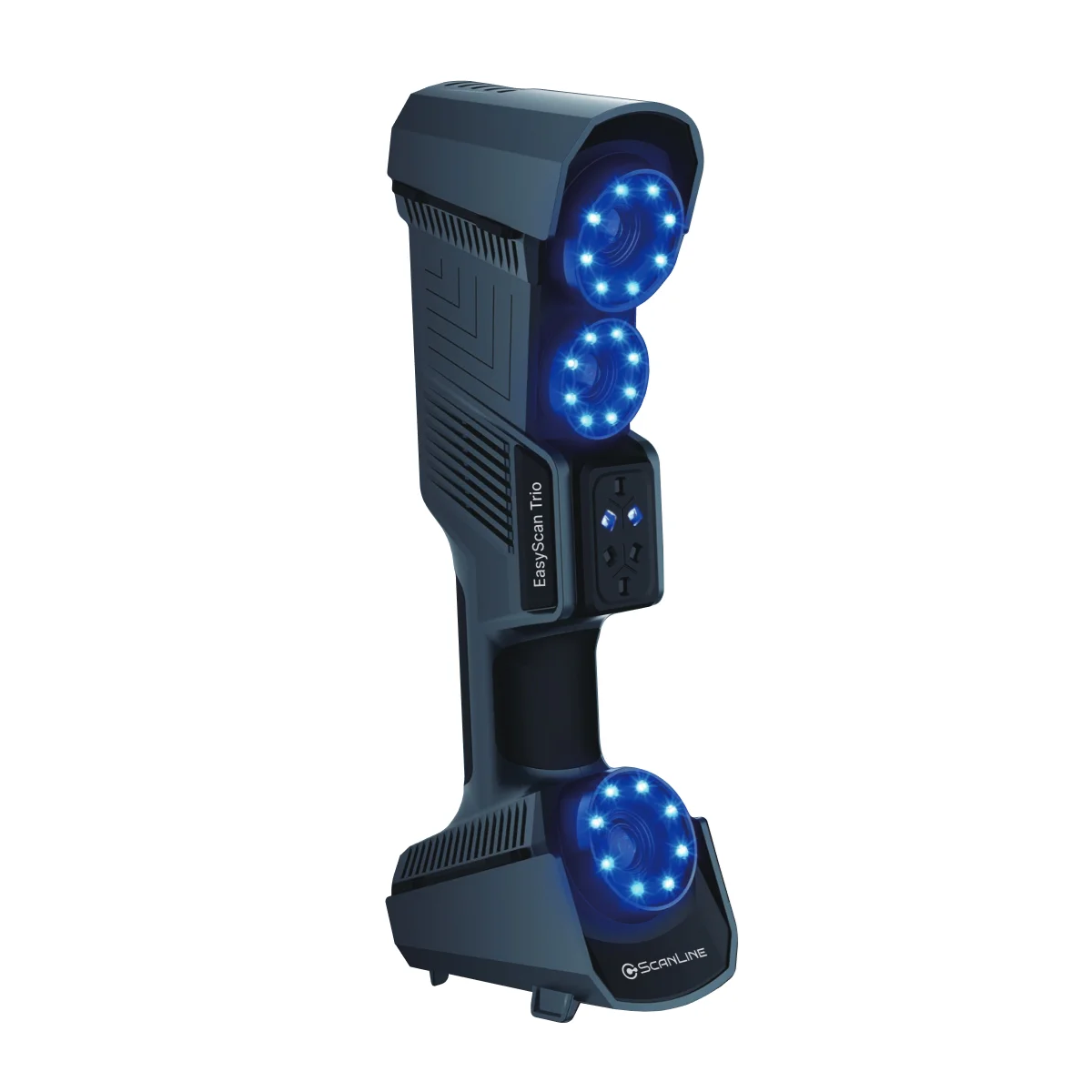

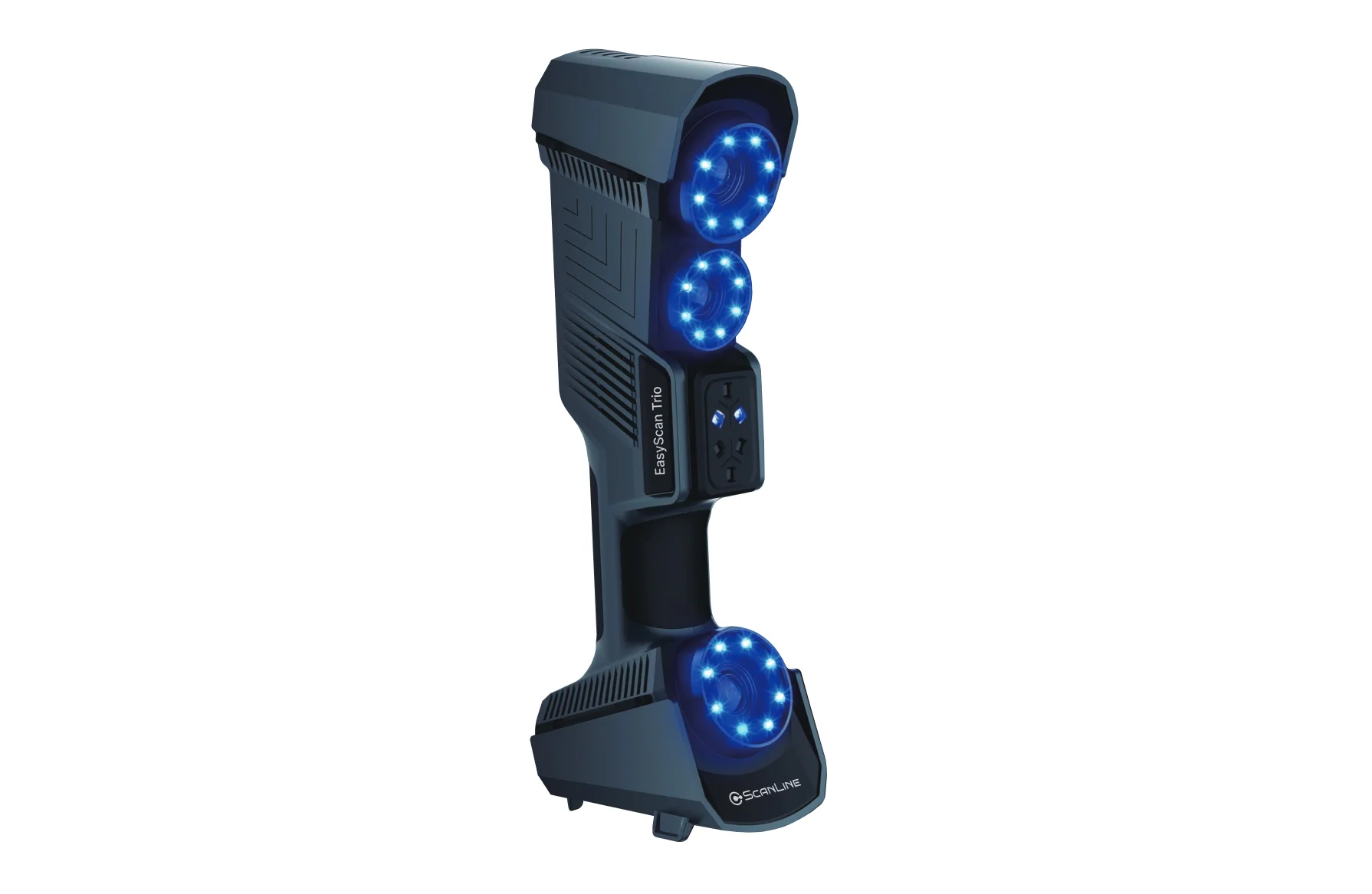

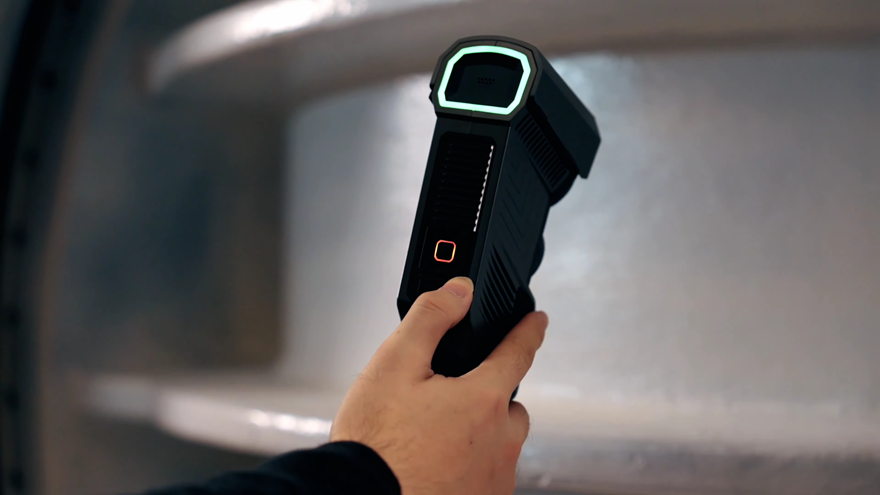

3D-сканер ScanLine EasyScan TRIO

ScanLine EasyScan Trio - промышленный ручной лазерный 3D-сканер метрологического класса, разработанный для высокоточного контроля геометрии, обратного проектирования, измерений и цифровизации деталей и крупногабаритных объектов. Главная особенность модели — интеллектуальное позиционирование, позволяющее выполнять лазерное сканирование без маркеров благодаря специальному режиму с 98 лазерными линиями. При этом EasyScan Trio сохраняет возможность классического маркерного сканирования, что делает его универсальным инструментом для работы с объектами различной формы и сложности. Сканер оснащен тремя промышленными камерами по 5 Мп каждая, поддерживает четыре основных режима лазерного сканирования и встроенную видеофотограмметрию VPG. Максимальная скорость сканирования достигает 3,010,000 точек в секунду, а точность составляет до 0,014 мм.

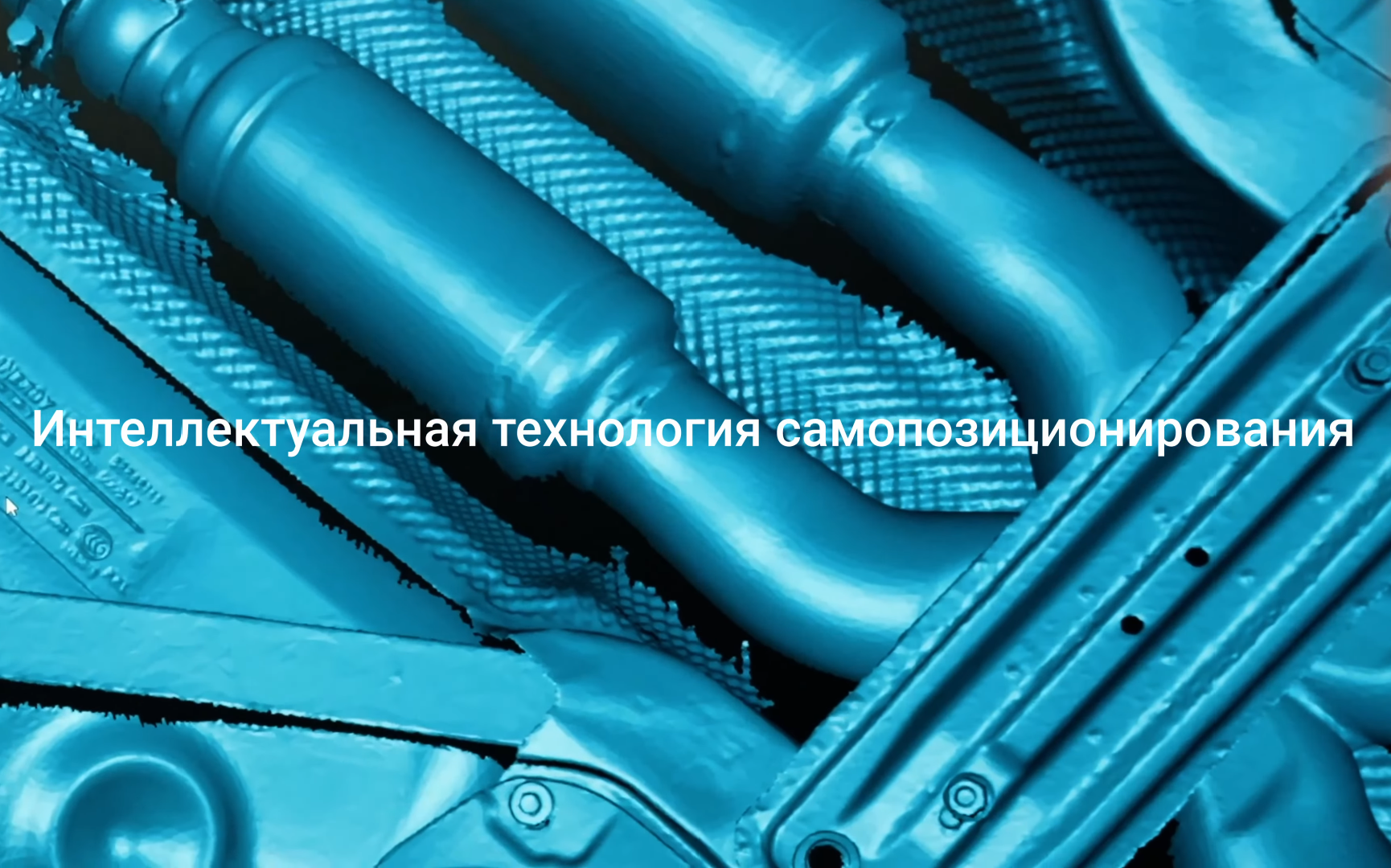

Сканирование без маркеров

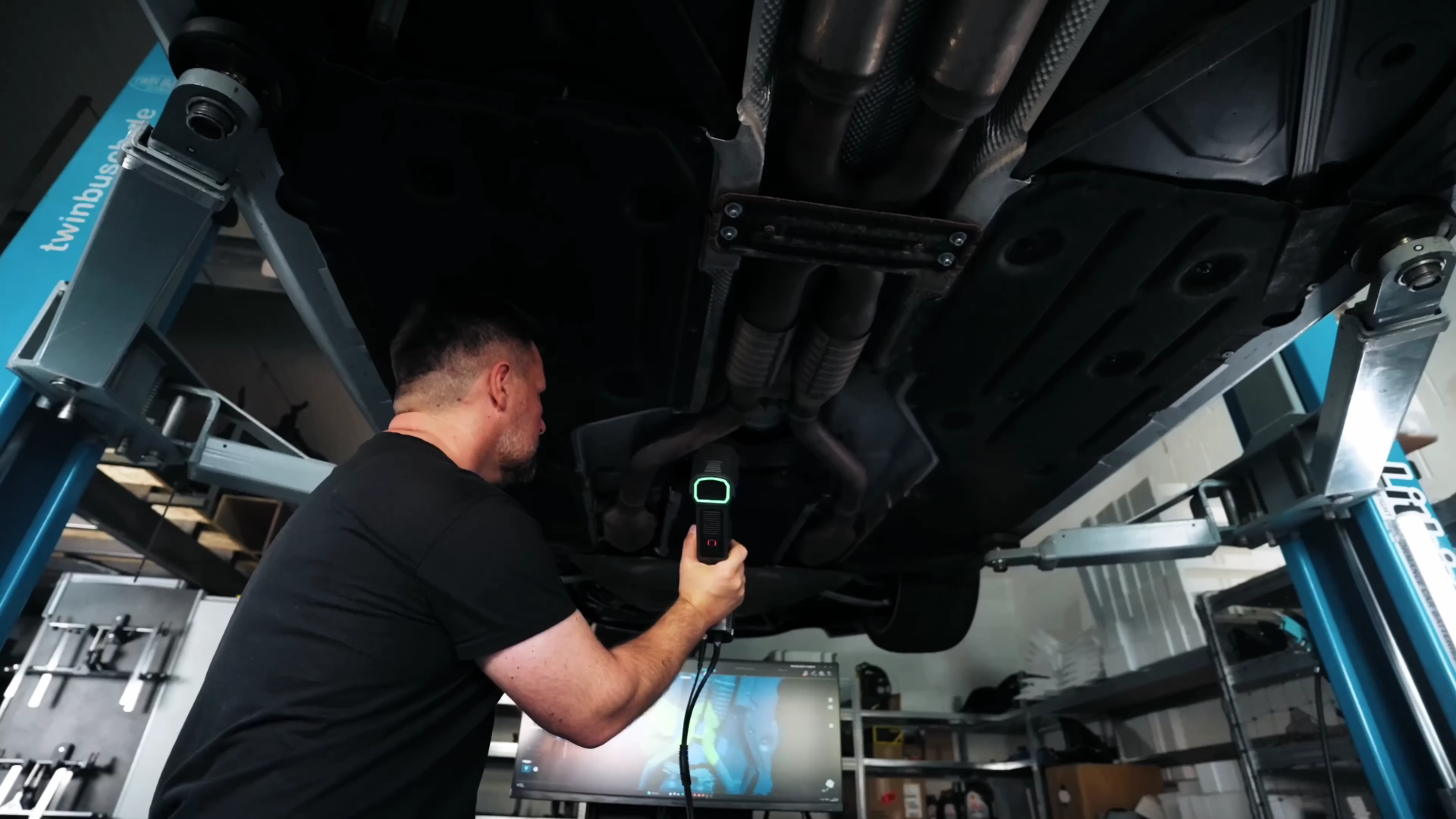

ScanLine EasyScan Trio ориентирован на полноценную работу без использования маркеров. В режиме сканирования без маркеров используются 98 лазерных линий, а интеллектуальная технология самопозиционирования анализирует геометрические особенности поверхности и автоматически определяет положение сканера относительно объекта. Благодаря этому перед началом работы не требуется предварительно наклеивать большое количество маркеров на поверхность детали. Это особенно удобно при обследовании кузовов автомобилей, крупных станочных деталей, сварных конструкций, элементов оборудования и других объектов, подготовка которых традиционным способом занимает много времени.

Безмаркерный режим лучше всего работает на объектах с выраженной и достаточно разнообразной геометрией. Для деталей с повторяющимися элементами, симметрией или недостаточным количеством уникальных геометрических признаков рекомендуется использовать маркеры либо комбинированный режим позиционирования. Программное обеспечение EasyScan поддерживает режимы выравнивания по маркерам, геометрии и гибридное, позволяя выбирать оптимальный способ отслеживания в зависимости от геометрии объекта.

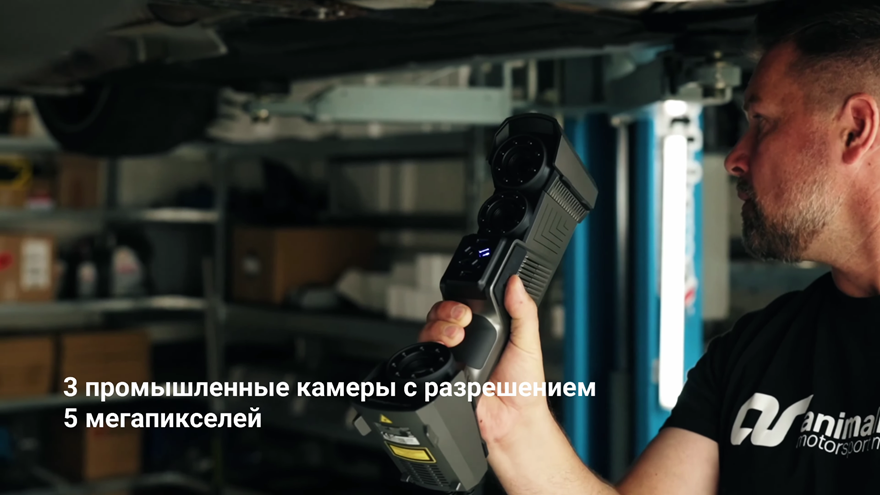

Три промышленные камеры по 5 Мп

Аппаратная часть EasyScan Trio построена на трех промышленных камерах с разрешением 5 Мп каждая. Такое сочетание обеспечивает надежное распознавание лазерных линий, высокую детализацию и стабильное позиционирование при сканировании сложной геометрии. Камерная система используется как в обычных режимах, так и при безмаркерном сканировании, обеспечивая получение плотных и качественных трехмерных данных.

Благодаря высокой детализации EasyScan Trio подходит не только для крупных объектов, но и для относительно небольших деталей, когда требуется сохранить мелкие элементы поверхности. Для наиболее сложных участков предусмотрен отдельный режим детального сканирования с семью параллельными лазерными линиями.

Четыре режима лазерного сканирования

ScanLine EasyScan Trio объединяет несколько режимов, рассчитанных на разные типы задач:

Высокоскоростное сканирование — 26 лазерных линий. Режим предназначен для быстрого получения трехмерных данных с крупных и средних объектов. Рабочее расстояние составляет около 300 мм, а большое поле зрения позволяет быстро охватывать значительные участки поверхности.

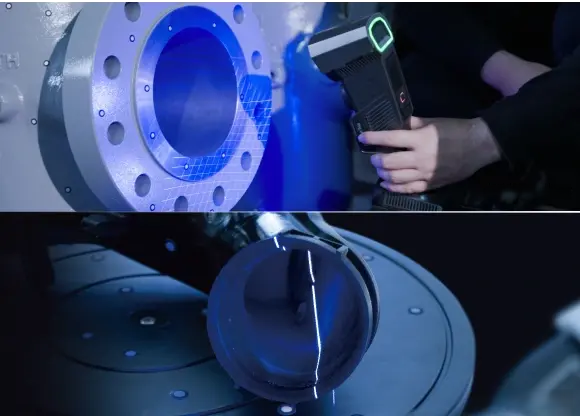

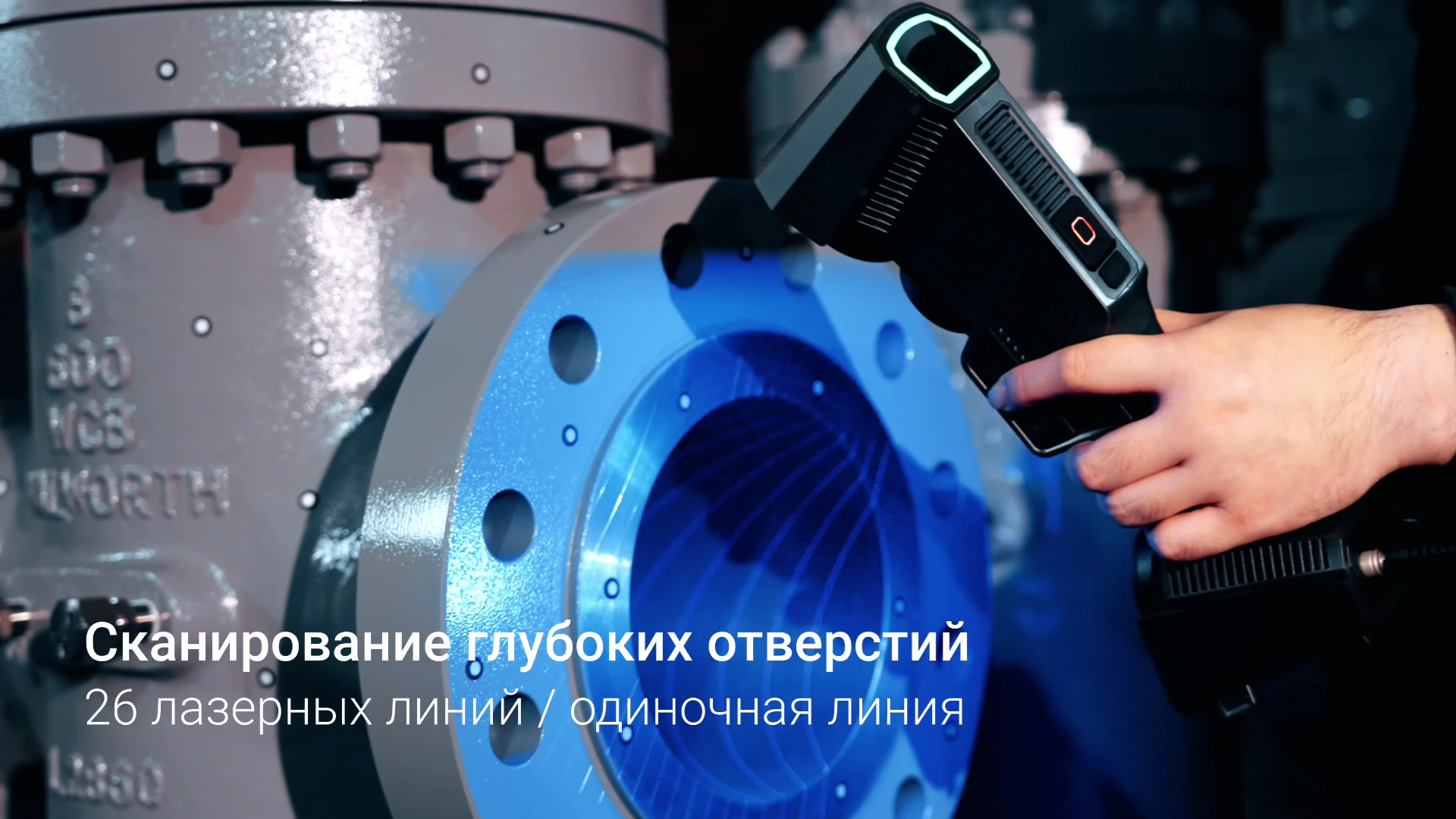

Сканирование глубоких отверстий — 26 или 1 лазерная линия. Специальная геометрия расположения камер и лазерных линий позволяет эффективнее работать с отверстиями, глубокими карманами, узкими полостями и стенками ребер. Однолинейный режим особенно полезен там, где многолинейное сканирование затруднено. Глубина сканирования составялет до 360 мм.

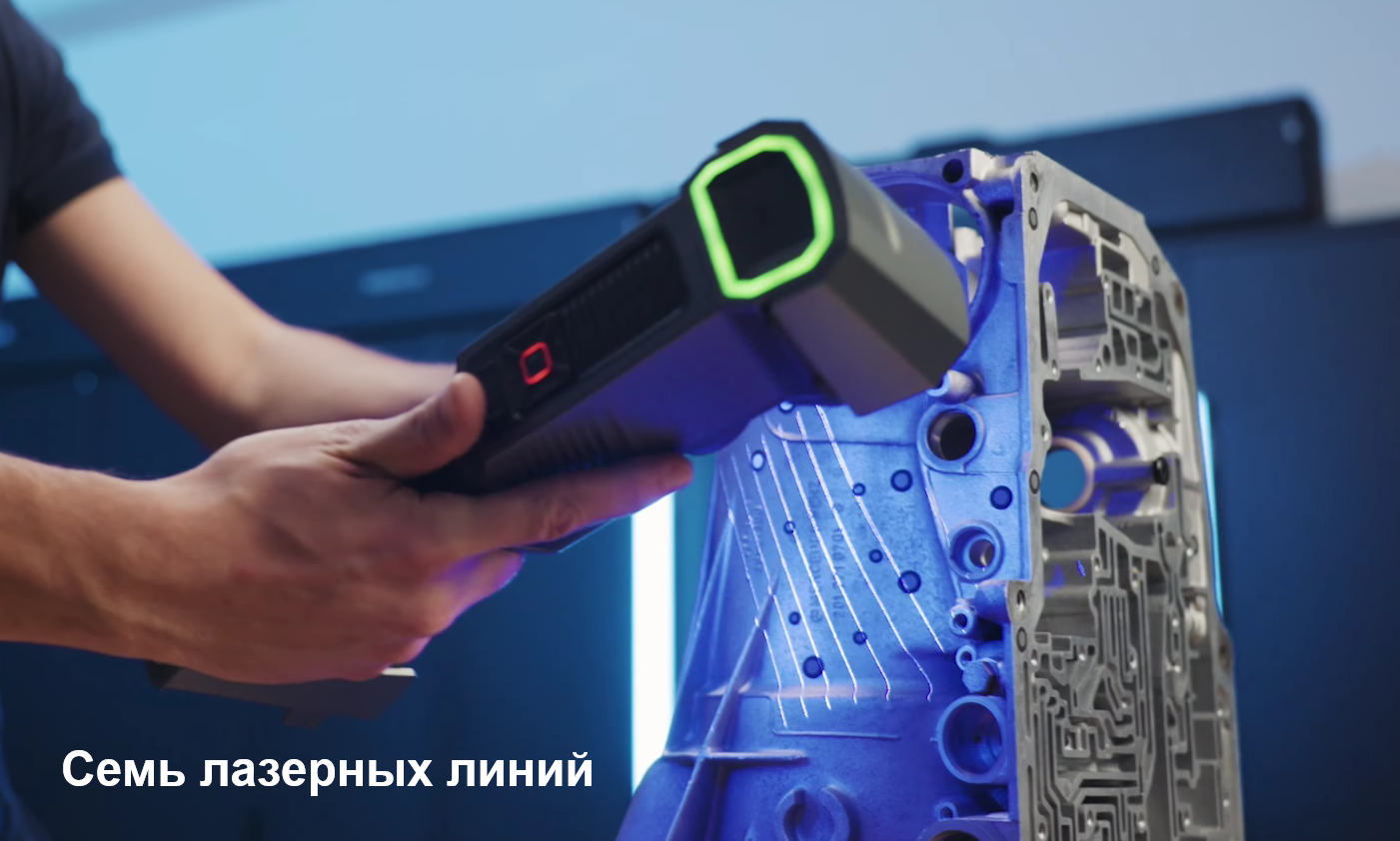

Детальное сканирование — 7 параллельных лазерных линий. Режим рассчитан на получение более детальной геометрии небольших элементов, кромок и участков со сложным рельефом. Рабочее расстояние составляет около 200 мм.

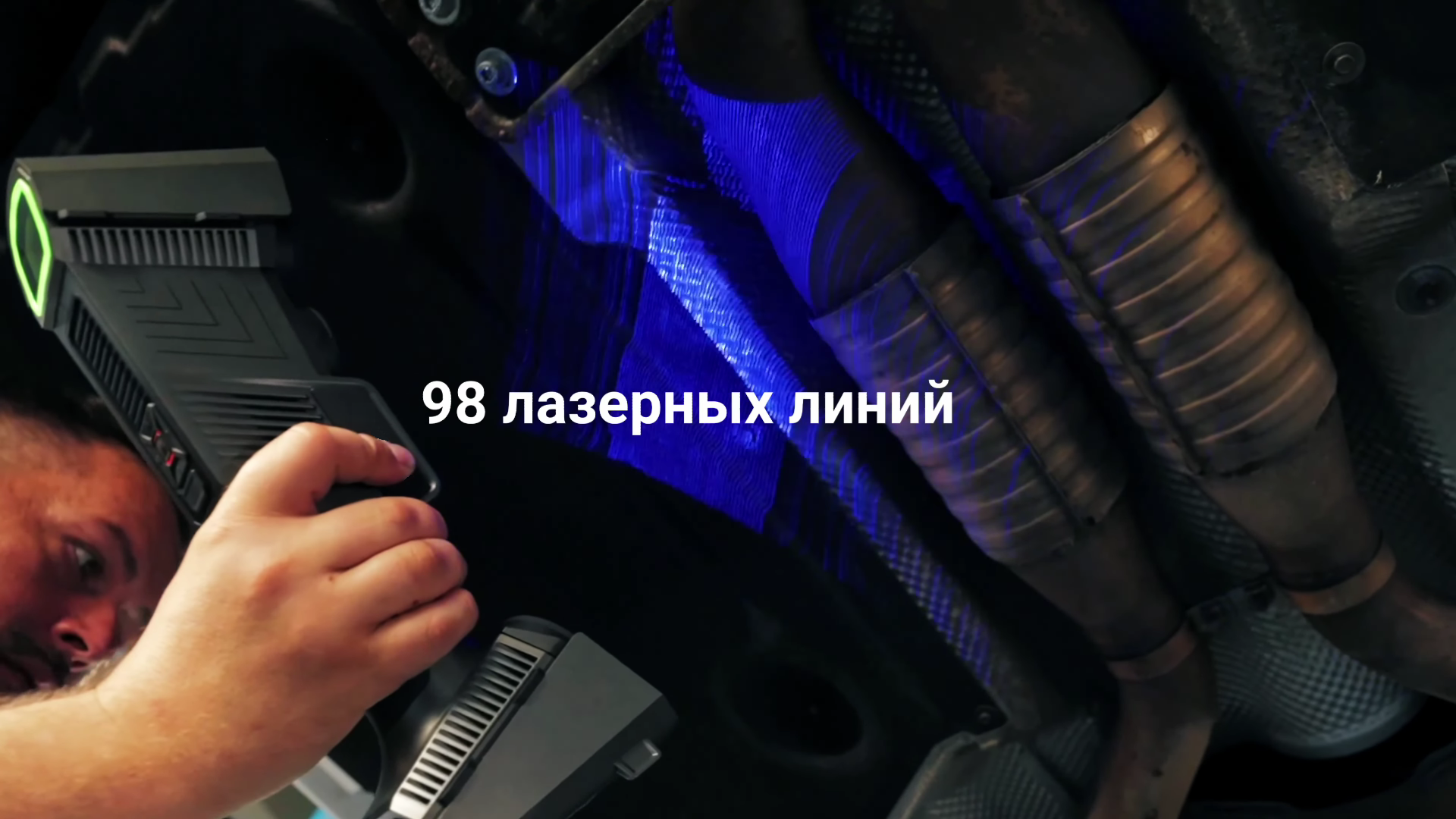

Безмаркерное сканирование — 98 лазерных линий. Основной отличительный режим EasyScan Trio, предназначенный для быстрого сканирования без предварительной установки маркеров. Он обеспечивает скорость до 3,01 млн точек/с и особенно эффективен при работе с крупными объектами, имеющими достаточно выраженные геометрические особенности.

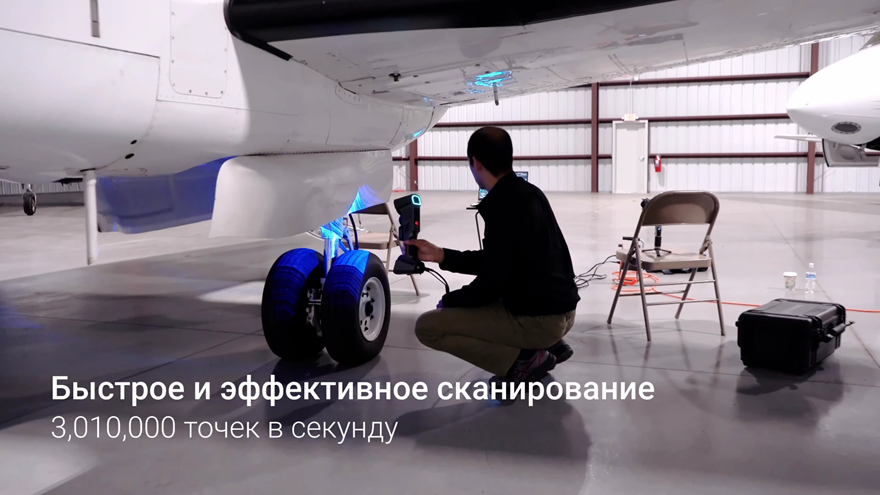

Скорость до 3,01 млн точек в секунду

Максимальная скорость EasyScan Trio составляет до 3,010,000 точек/с. Высокая производительность особенно важна при сканировании крупных объектов, поскольку позволяет за короткое время собрать значительный объем трехмерных данных. В сочетании с широким полем зрения до 650 × 580 мм это сокращает количество проходов сканером и ускоряет цифровизацию больших поверхностей. При этом максимальная скорость не означает, что все задачи необходимо выполнять на максимальной производительности. Для небольших деталей, отверстий и участков со сложной геометрией можно переключиться на более подходящий режим и уменьшить расстояние между точками, получая более детализированные данные.

Высокая точность для метрологических задач

В режимах с использованием маркеров EasyScan Trio обеспечивает точность до 0,014 мм. Объемная точность составляет 0,014 + 0,025 мм/м, а при использовании встроенной видеофотограмметрии может достигать 0,014 + 0,012 мм/м. Такие характеристики позволяют использовать сканер не только для визуальной цифровизации, но и для профессионального контроля геометрии и измерительных задач.

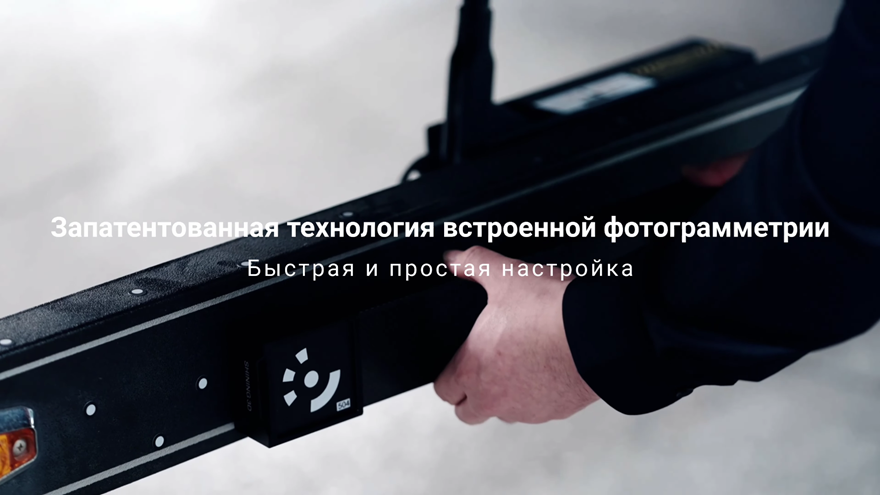

Встроенная видеофотограмметрия VPG

Для работы с крупногабаритными объектами EasyScan Trio оснащен встроенной системой видеофотограмметрии (VPG). Она предназначена для повышения объемной точности при сканировании больших деталей и конструкций и позволяет оптимизировать глобальное позиционирование данных. При использовании фотограмметрии объемная точность может достигать  0,014 + 0,012 мм/м.

Важное преимущество VPG заключается в том, что система не требует традиционного набора кодированных фотограмметрических маркеров. При этом для достижения максимальной точности при работе с крупными объектами применяются маркеры и масштабная планка соответствующего размера. Фотограмметрия EasyScan Trio предназначена именно для пространственного позиционирования и повышения объемной точности. Цветная текстура поверхности с помощью встроенной фотограмметрии не создается.

Работа с черными и отражающими поверхностями

Лазерная технология EasyScan Trio позволяет сканировать поверхности, которые могут быть сложными для некоторых оптических 3D-сканеров - черные и отражающе поверхности, поскольку лазерный режим менее чувствителен к окружающему освещению. При этом для сильно отражающих, прозрачных или особо сложных материалов может потребоваться дополнительная подготовка поверхности для получения оптимального качества данных.

Работа без маркеров и с маркерами

ScanLine EasyScan Trio поддерживает несколько вариантов позиционирования. В безмаркерном режиме система использует геометрические особенности объекта для определения положения сканера. Маркерный режим применяется для деталей с простой, повторяющейся или симметричной геометрией, где естественных ориентиров недостаточно. Также предусмотрен гибридный режим, объединяющий маркеры и геометрические особенности поверхности. Таким образом, пользователь может менять метод позиционирования в зависимости от конкретной детали: без маркеров — когда поверхность имеет достаточно уникальных элементов, с маркерами — когда требуется максимально стабильное отслеживание, или в гибридном режиме — для комбинированных условий.

Большое поле зрения и рабочая дистанция

Максимальное поле зрения EasyScan Trio составляет 650 × 580 мм, что особенно удобно при обработке крупных объектов. Рабочая дистанция зависит от выбранного режима и составляет примерно 300 мм для высокоскоростного, глубокого и безмаркерного сканирования и 200 мм для режима детального сканирования. Диапазон расстояния между точками составляет 0,01–3 мм, благодаря чему можно выбирать баланс между скоростью, объемом данных и детализацией.

Контроль расстояния до объекта

Для удобства оператора EasyScan Trio оснащен индикатором рабочего расстояния. Программное обеспечение также предоставляет визуальную подсказку относительно положения сканера: цвет индикатора показывает, насколько корректно выдерживается расстояние до поверхности. Это помогает оператору поддерживать стабильные условия захвата данных во время ручного сканирования.

Универсальность

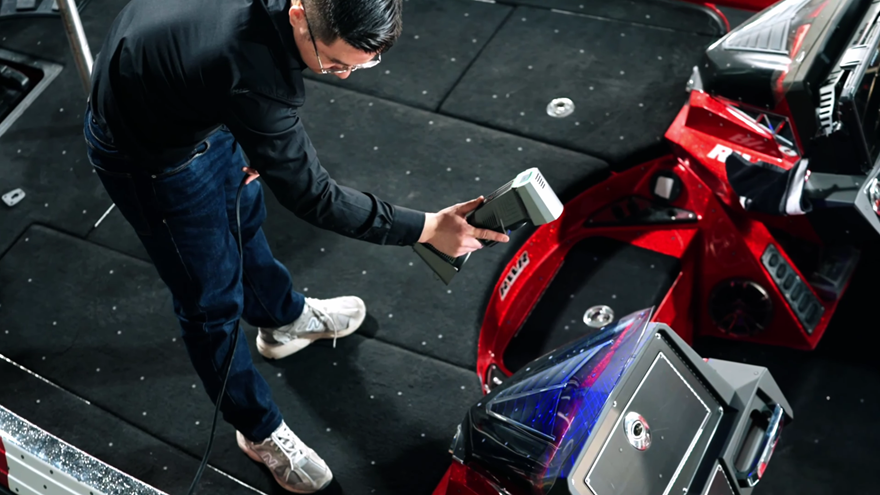

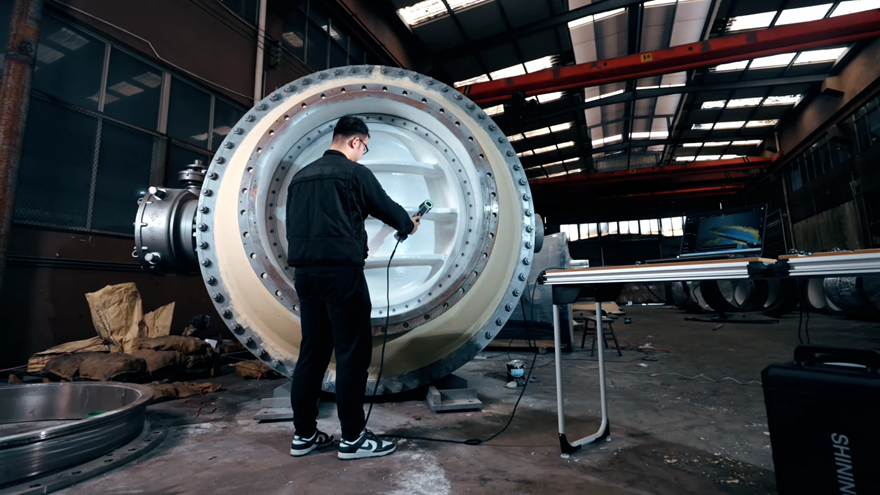

EasyScan Trio может использоваться для выездных измерений и работы с крупными объектами непосредственно на производственной площадке. В программном обеспечении предусмотрен специальный режим для сканирования при ярком окружающем освещении.

Области применения

ScanLine EasyScan Trio предназначен прежде всего для профессионального использования в промышленности, машиностроении, инженерии и метрологии, где требуется быстрое получение точных цифровых данных о форме и размерах объектов. Сканер подходит для обратного проектирования деталей и узлов, контроля геометрических параметров, сравнения полученных 3D-данных с CAD-моделями, анализа отклонений и деформаций, а также проверки качества готовых изделий. Устройство позволяет цифровизировать компоненты, для которых отсутствует исходная CAD-модель, и восстанавливать геометрию снятых с производства или повреждённых деталей. EasyScan Trio может применяться для контроля кузовных элементов и автомобильных компонентов, сканирования деталей авиационной и железнодорожной техники, обследования промышленного оборудования, проверки литых и сварных конструкций, а также измерения крупных узлов и объектов. Полученные данные можно использовать для последующего CAD-моделирования, изготовления и восстановления деталей. Особенно полезен EasyScan Trio в задачах, где необходимо оперативно оцифровать крупногабаритный объект с минимальной подготовкой поверхности и получить качественные данные, пригодные для дальнейшего инженерного анализа и измерений.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan Trio относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке
