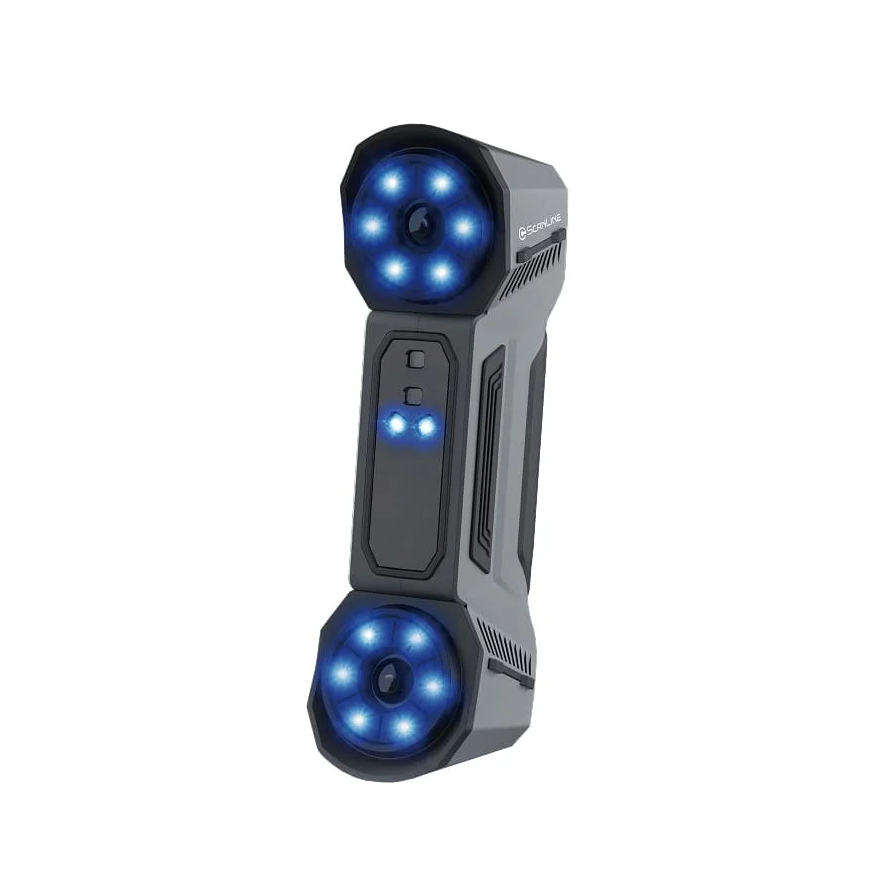

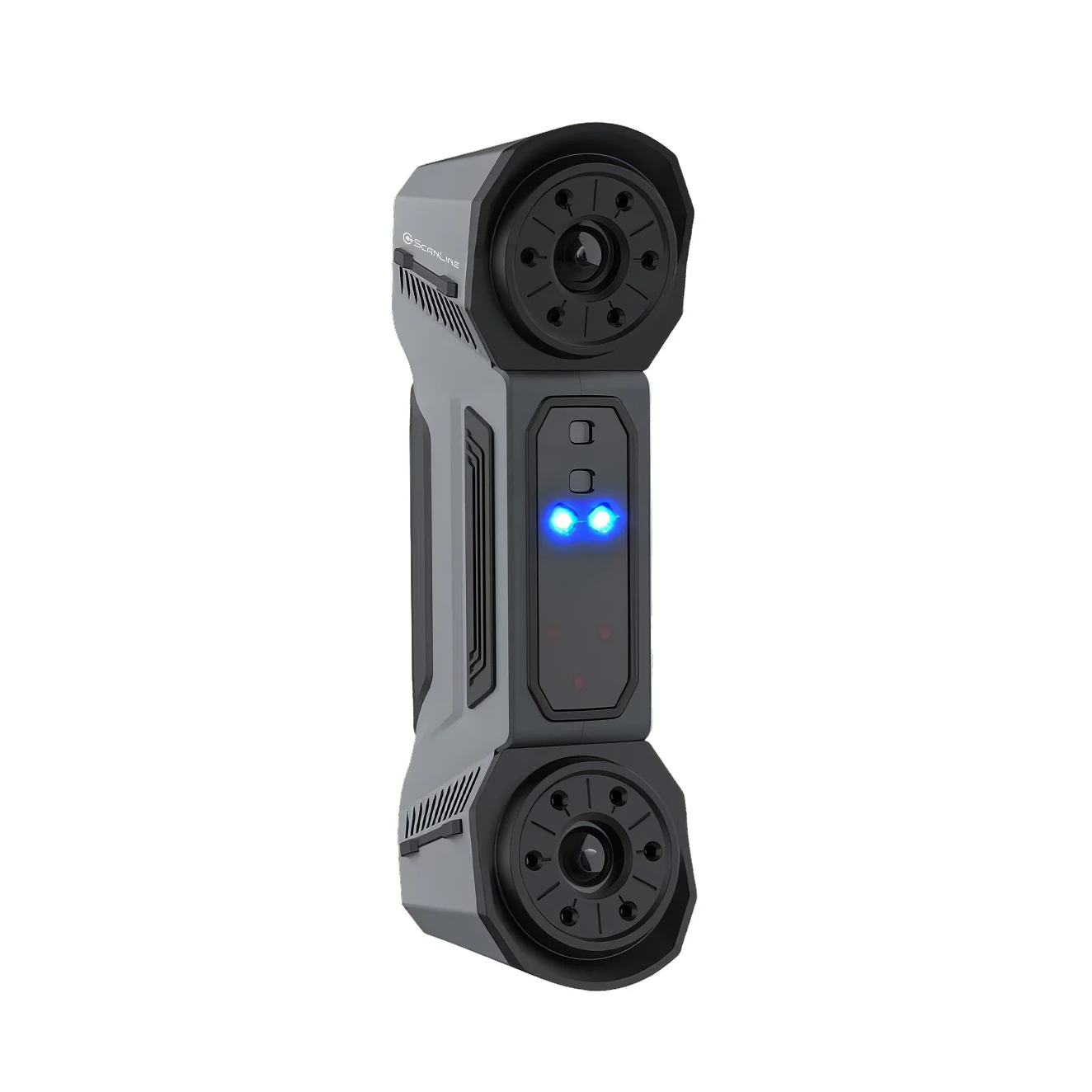

3D-сканер ScanLine EasyScan Combo+

ScanLine EasyScan Combo+ - промышленный ручной 3D-сканер метрологического класса, предназначенный для высокоточного измерения геометрии деталей, контроля качества, обратного проектирования и создания цифровых 3D-моделей. Модель сочетает синий лазер и инфракрасный VCSEL-источник, благодаря чему может работать как в высокоточном лазерном режиме, так и в режиме быстрого сканирования без маркеров. EasyScan Combo+ отличается компактным корпусом размером всего 193 × 63 × 53 мм и массой 620 г., обладает широким углом обзора и способностью адаптироваться к различным типам объектов и поверхностей. Это позволяет ему легко справиться с разнообразными сценариями использования, такими как контроль, реверс-инжиниринг, проектирование изделий, аддитивное производство и другие области промышленности.

Три лазерных режима для разных задач

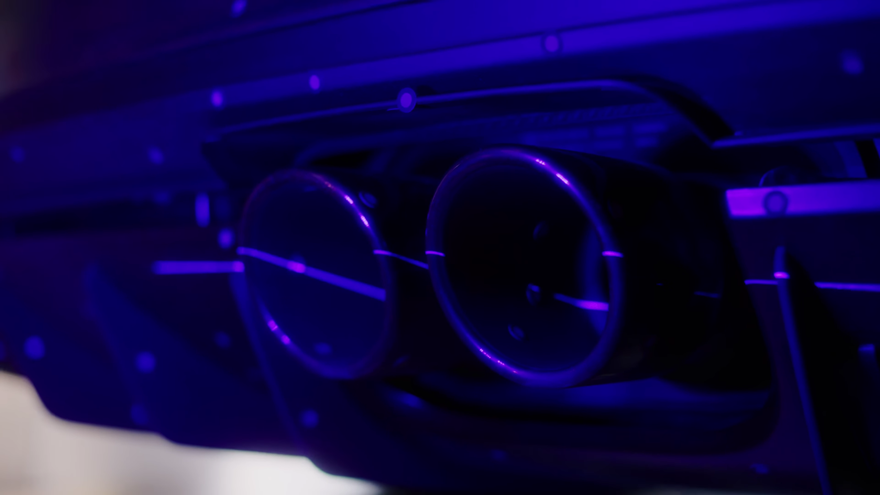

50 лазерных линий для быстрого сканирования. Режим предназначен для быстрого захвата крупных и средних объектов, когда требуется высокая производительность без потери точности. Максимальная скорость достигает 3,600,000 точек/с, что позволяет быстро получать плотное облако точек при сканировании кузовных элементов, промышленных деталей, оснастки и других объектов.

7 параллельных лазерных линий для детального сканирования. Семь линий позволяют повысить детализацию при переходе от общего сканирования к отдельным зонам детали.

Одна лазерная линия для работы с глубокими отверстиями, выемками и другими труднодоступными участками.

Инфракрасное сканирование без маркеров

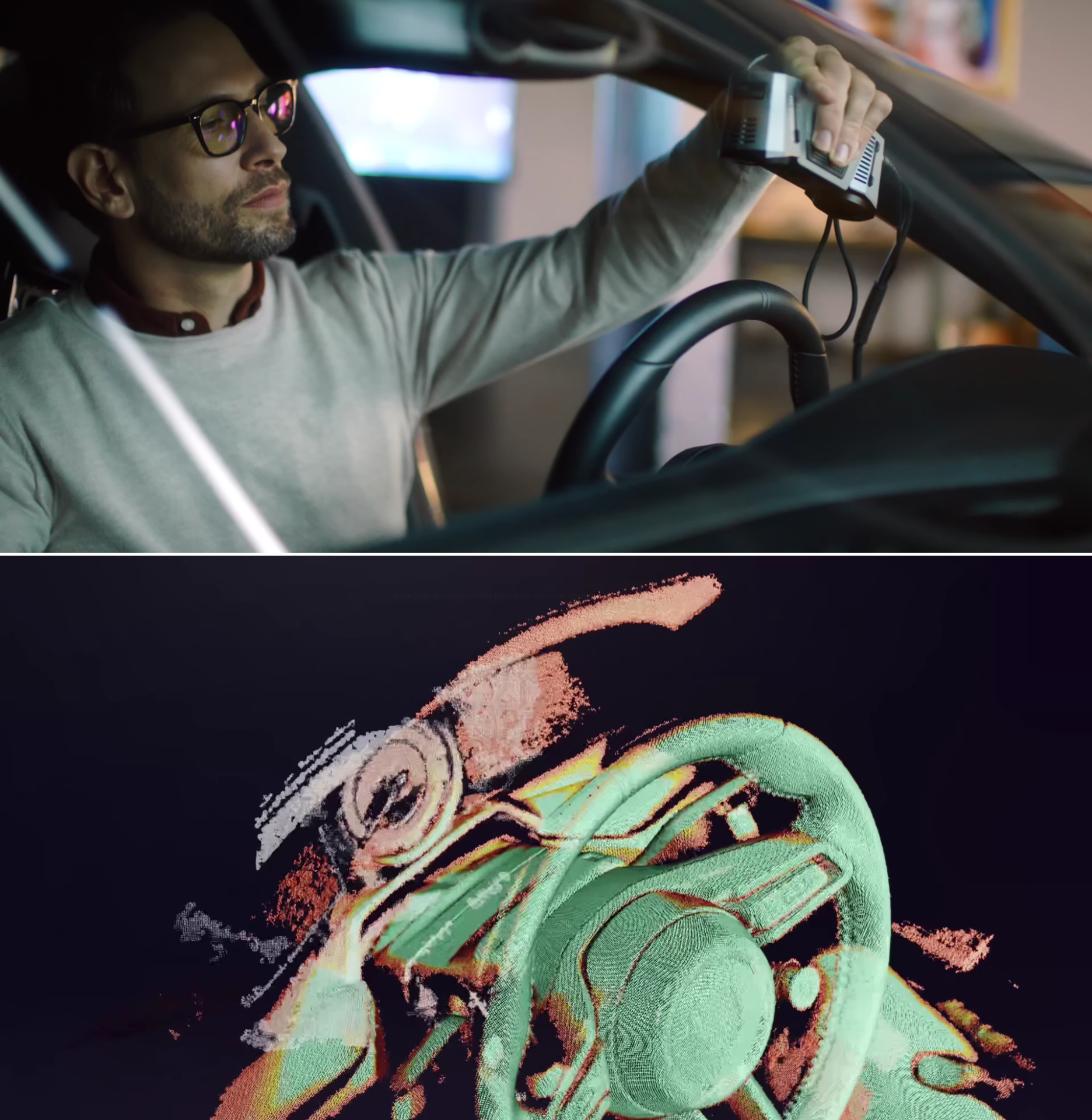

Второй источник света ScanLine EasyScan Combo+ — инфракрасный VCSEL. Он используется для быстрого сканирования объектов без нанесения маркеров, а также подходит для сканирования людей и других объектов, для которых традиционная лазерная методика не подходит. В инфракрасном режиме сканер работает с облаком точек напрямую, а программное обеспечение предлагает отдельные параметры для объектов и портретного сканирования.

При сканировании объектов в IR-режиме рабочее расстояние составляет около 300 мм, а максимальное поле зрения достигает 600×600 мм. Максимальная глубина сканирования может достигать 1240 мм и настраивается программно. Диапазон расстояния между точками в этом режиме составляет 0,1–3 мм.

Сканирование без маркеров

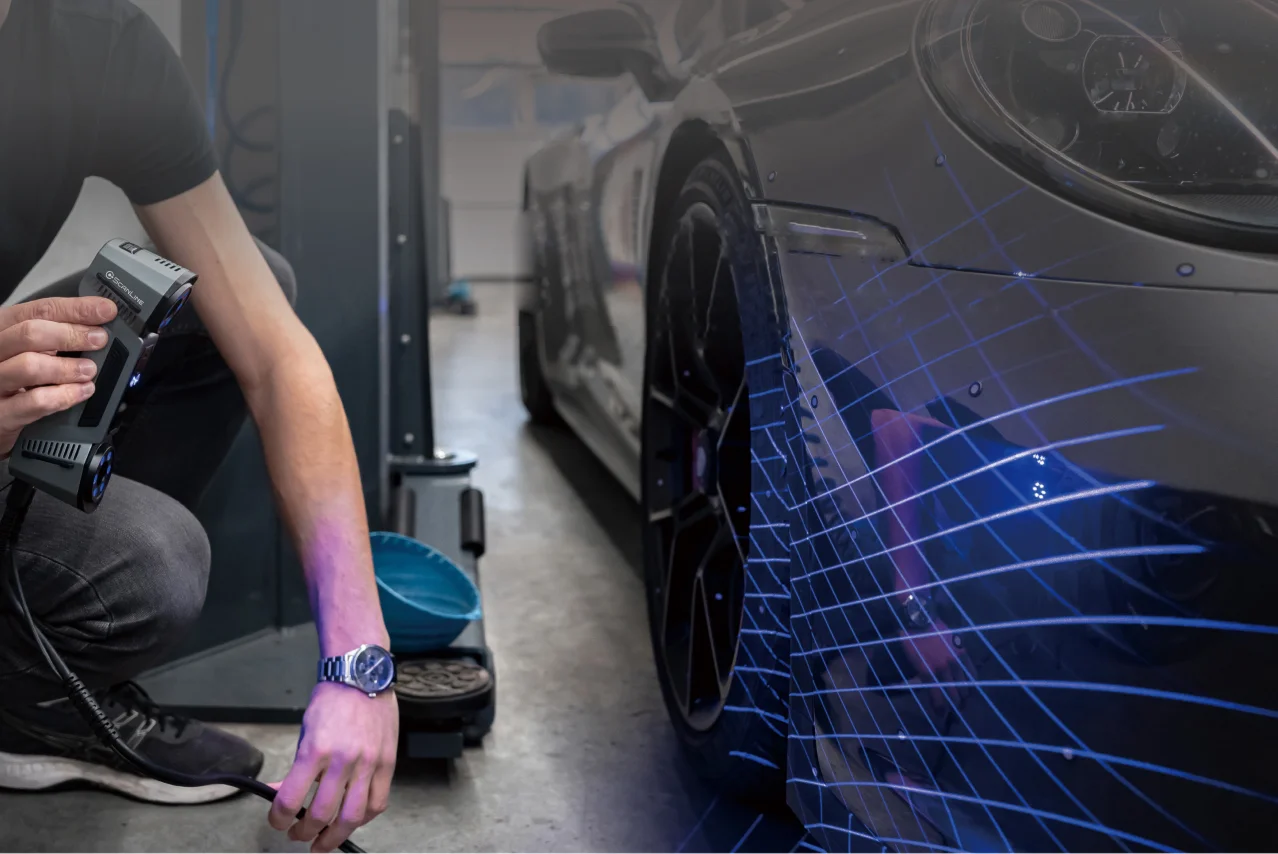

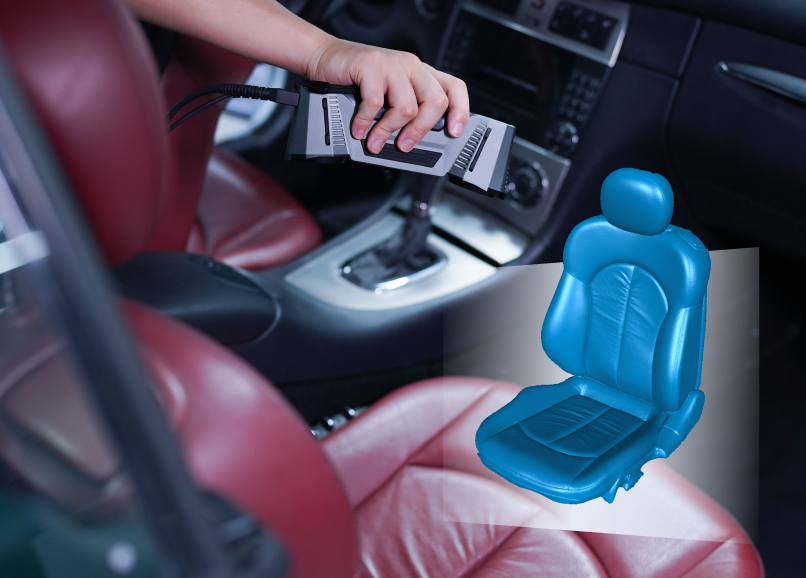

EasyScan Combo+ позволяет выбирать метод совмещения в зависимости от объекта и поставленной задачи. Лазерный режим предназначен преимущественно для промышленного высокоточного сканирования и может использовать маркеры для стабильного отслеживания положения сканера. Инфракрасный режим, напротив, позволяет быстро получать данные без нанесения маркеров, что особенно удобно при работе с крупными объектами, объектами со сложной поверхностью и при портретном сканировании.

Работа с крупными и мелкими объектами

EasyScan Combo+ имеет широкий диапазон применения благодаря нескольким источникам света и режимам. В лазерном режиме максимальное поле зрения составляет 520 × 510 мм, а диапазон расстояния между точками — 0,05–10 мм. В инфракрасном режиме поле зрения увеличивается до 600 × 600 мм, что удобно для быстрого захвата больших поверхностей. Для небольших деталей и зон со сложной геометрией можно использовать 7-линейный режим, а для глубоких отверстий — одну лазерную линию. Это позволяет последовательно получать общую форму детали, уточнять мелкие элементы и дополнительно сканировать труднодоступные области, не меняя оборудование.

Возможности для метрологии и обратного проектирования

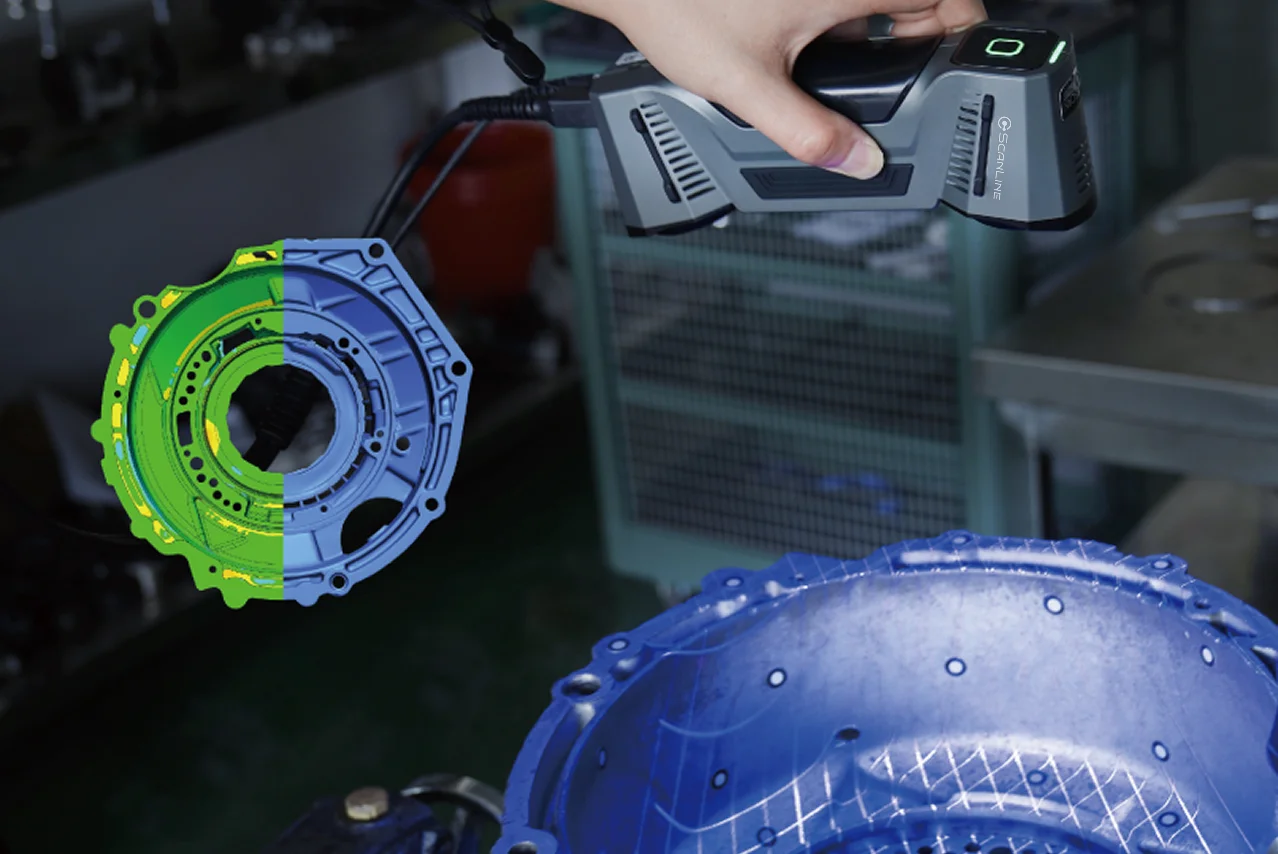

ScanLine EasyScan Combo+ предназначен для профессиональной метрологии, контроля геометрии и обратного проектирования. Точность сканирования достигает 0,014 мм, а объёмная точность составляет 0,014 + 0,025 мм/м, что позволяет получать детализированные цифровые данные для сравнения с CAD-моделями, анализа геометрических отклонений, контроля пресс-форм и технологической оснастки. Благодаря сочетанию синего лазера и инфракрасного сканирования устройство подходит как для высокоточных измерений, так и для оперативного создания 3D-моделей деталей различного размера.

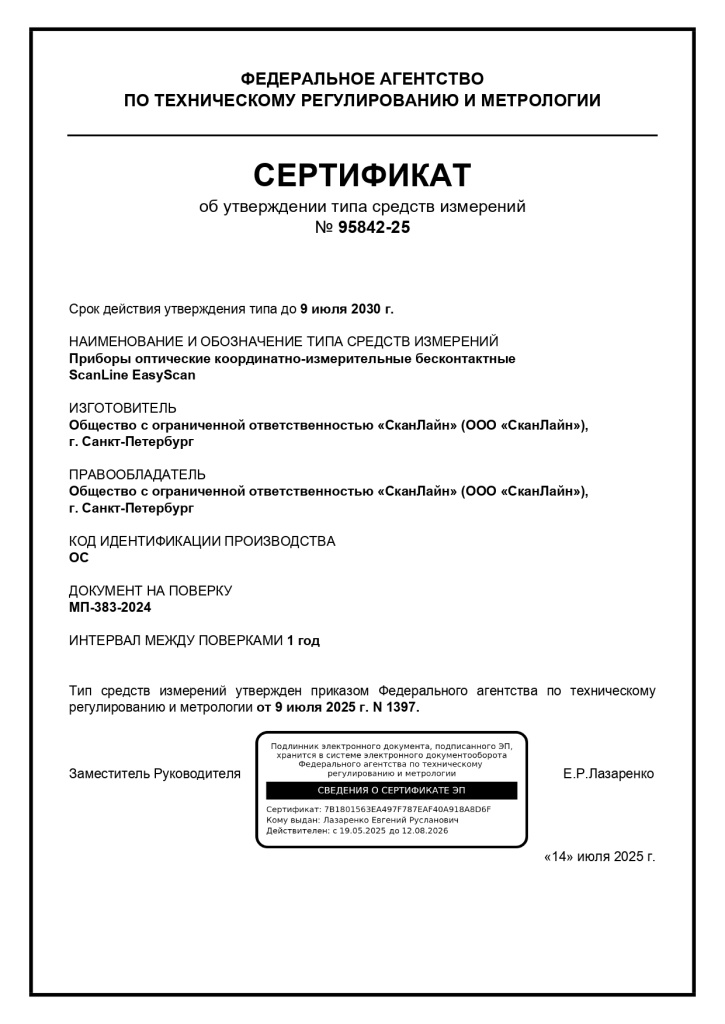

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan Combo+ относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
