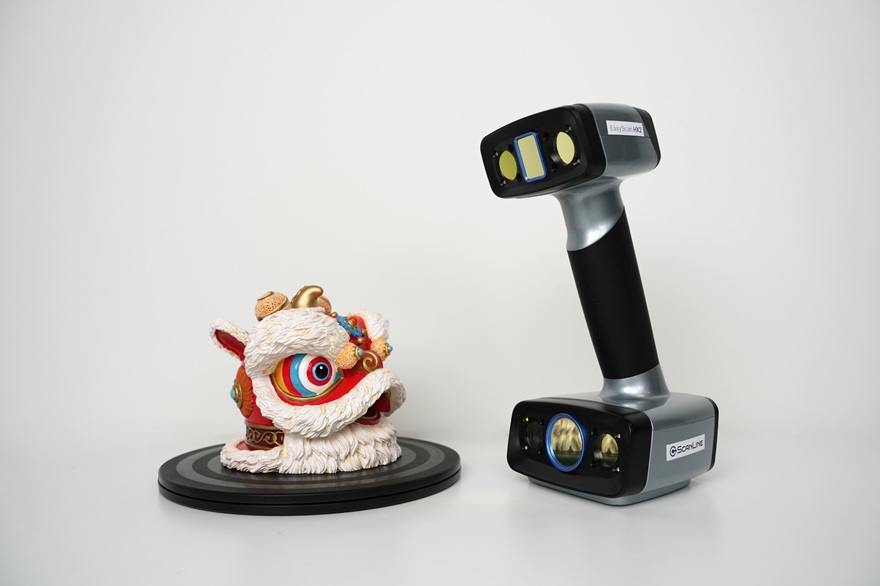

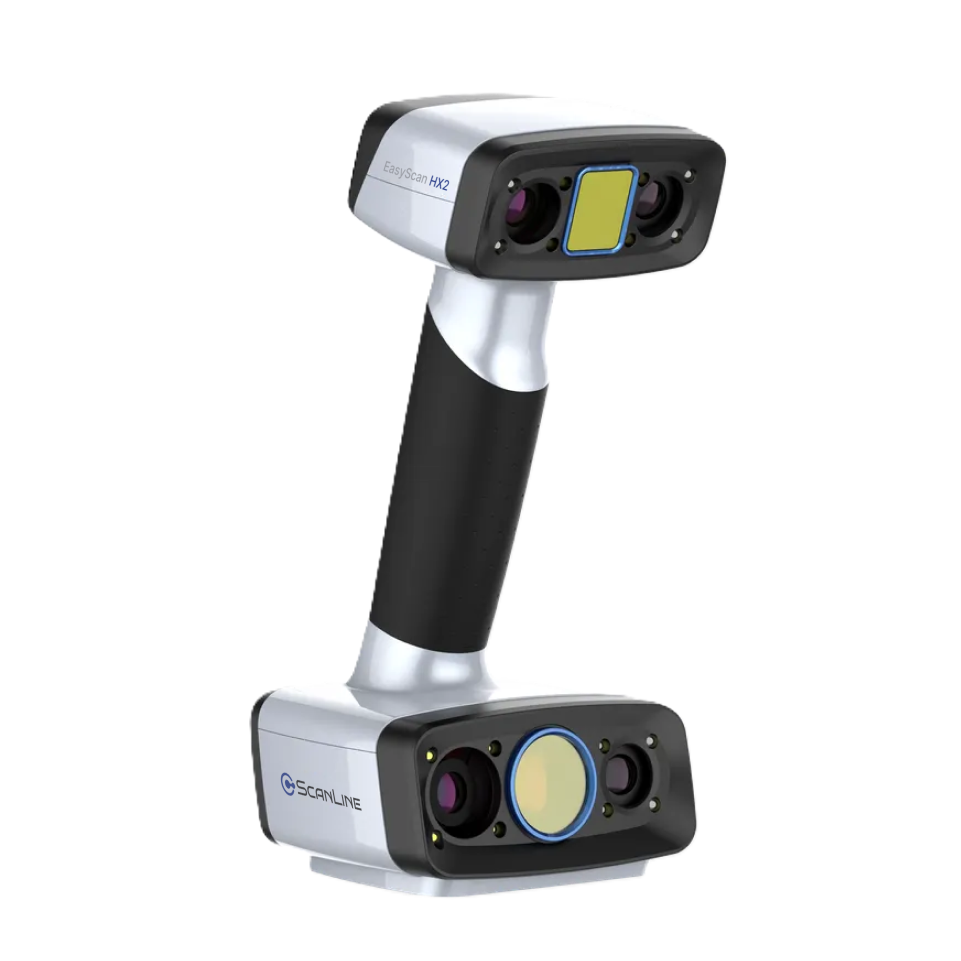

3D сканер ScanLine EasyScan HX2

Scanline EasyScan HX2 - профессиональный ручной 3D-сканер с гибридным источником света, объединяющим синий светодиод и 26 (13+13) перекрёстных синих лазерных линий. Такое сочетание позволяет использовать один сканер как для быстрого получения 3D-данных, так и для высокоточного промышленного сканирования деталей со сложной геометрией, тёмными и отражающими поверхностями. В лазерном режиме EasyScan HX2 обеспечивает точность до 0,03 мм, минимальное расстояние между точками 0,05 мм и скорость до 1,600,000 точек/с при 120 кадрах/с. В режиме быстрого сканирования синим светодиодом точность достигает 0,05 мм, а скорость — 1,200,000 точек/с при 20 кадрах/с.

Гибридная технология сканирования

Главное преимущество EasyScan HX2 — сочетание двух технологий в одном корпусе.

Режим быстрого сканирования использует синий светодиодный источник. Он подходит для оперативного получения 3D-модели и позволяет работать без обязательного нанесения маркеров, если на поверхности объекта достаточно геометрических особенностей. В этом режиме доступны совмещение по геометрии, маркерам, текстуре и гибридный режим.

Лазерный режим использует 13 перекрёстных синих лазерных линий (всего 26). Он предназначен для задач, где особенно важны детализация и точность. Синий лазер обеспечивает более стабильное сканирование сложных, тёмных и отражающих поверхностей и меньше зависит от условий внешнего освещения. В лазерном режиме минимальное расстояние между точками составляет всего 0,05 мм, а точность достигает 0,03 мм.

Таким образом, HX2 можно использовать как универсальный ручной сканер: сначала быстро получать общую геометрию объекта, а затем переходить к лазерному режиму для более детального захвата отдельных участков.

Высокая точность для промышленного 3D-сканирования

В лазерном режиме заявленная точность ScanLine EasyScan HX2 составляет до 0,03 мм, а объемная точность — 0,03 + 0,05 мм/м. Минимальное расстояние между точками — 0,05 мм. В режиме быстрого сканирования показатели составляют соответственно до 0,05 мм, 0,05 + 0,1 мм/м и 0,25–3 мм. Это делает HX2 подходящим для получения цифровых моделей деталей, которые впоследствии используются для измерений, сравнения с CAD, восстановления геометрии и обратного проектирования.

В отличие от первого EasyScan HX, оснащённого семью перекрёстными лазерными линиями, HX2 получил 26 (13+13) синих перекрёстных лазерных линий. Увеличение количества линий позволяет одновременно захватывать больше участков поверхности и повышает эффективность работы со сложной геометрией. Частота кадров в лазерном режиме увеличена до 120 FPS.

Лазерная система особенно полезна при работе с деталями, где требуется получить большое количество точек за короткое время. Скорость достигает 1,6 млн точек в секунду, поэтому сканер способен быстро формировать плотное облако точек.

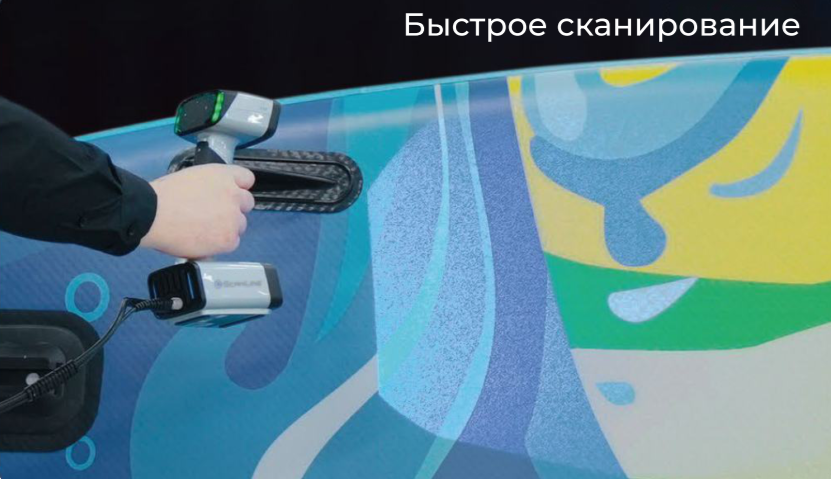

Быстрое сканирование без маркеров

Одно из преимуществ EasyScan HX2 — возможность работать без маркеров в быстром режиме. Если поверхность имеет достаточно выраженных геометрических особенностей, программное обеспечение может использовать их для отслеживания положения сканера. Также поддерживаются совмещение по текстуре и гибридное совмещение. Это особенно удобно при сканировании объектов со сложной естественной геометрией, когда нанесение большого количества маркеров нецелесообразно.

Для деталей с недостаточным количеством геометрических особенностей, тонких элементов или объектов, где требуется более стабильное совмещение, рекомендуется использовать маркеры. Производитель отдельно отмечает, что при сканировании тонких объектов глобальные маркеры могут повысить надежность совмещения данных.

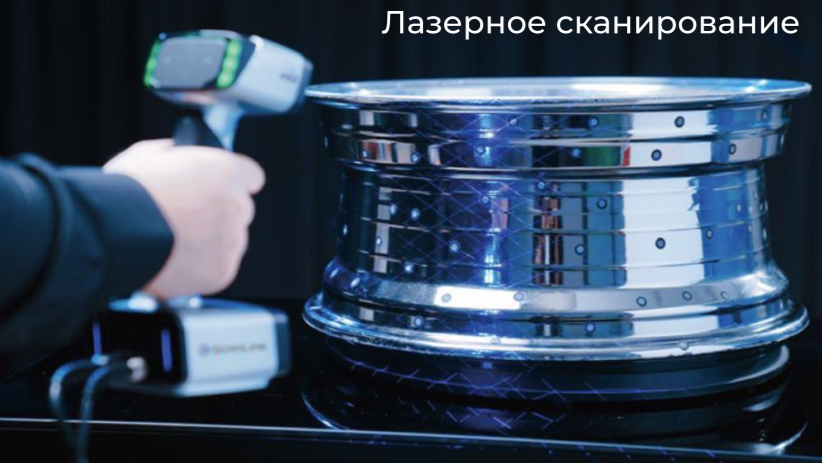

Сканирование чёрных и отражающих поверхностей

Одной из сильных сторон EasyScan HX2 является лазерный режим. Синий лазер позволяет работать с поверхностями, которые могут быть сложными для традиционного оптического сканирования, включая тёмные и отражающие детали. Производитель указывает на повышенную адаптивность лазерного режима к материалам и условиям окружающего освещения. Однако это не означает, что абсолютно любую зеркальную поверхность можно сканировать без подготовки. Сильно зеркальные поверхности по-прежнему могут потребовать применения специального матирующего спрея или другой подготовки поверхности.

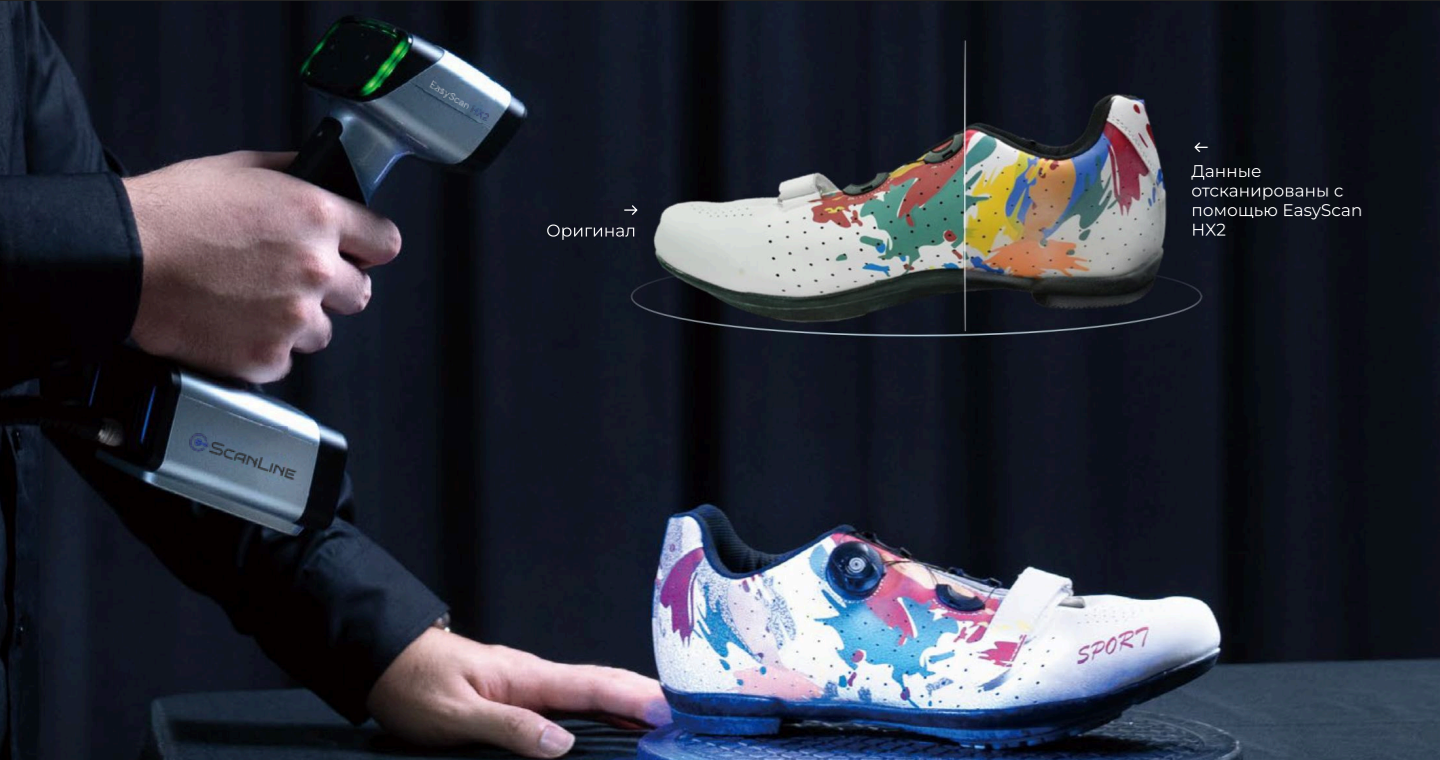

Полноцветное 3D-сканирование

EasyScan HX2 оснащён встроенной цветной камерой и поддерживает захват цветной текстуры. Полноцветное сканирование доступно в режиме быстрого сканирования, тогда как лазерный режим предназначен прежде всего для получения точной геометрии и не используется для захвата текстуры.

Цветная информация может использоваться не только для создания визуально реалистичной модели, но и для совмещения по текстуре при сканировании объектов с недостаточным количеством геометрических особенностей, что расширяет сферу применения сканера за пределы промышленной метрологии — например, для цифровизации объектов искусства, культурных объектов и создания цветных цифровых моделей.

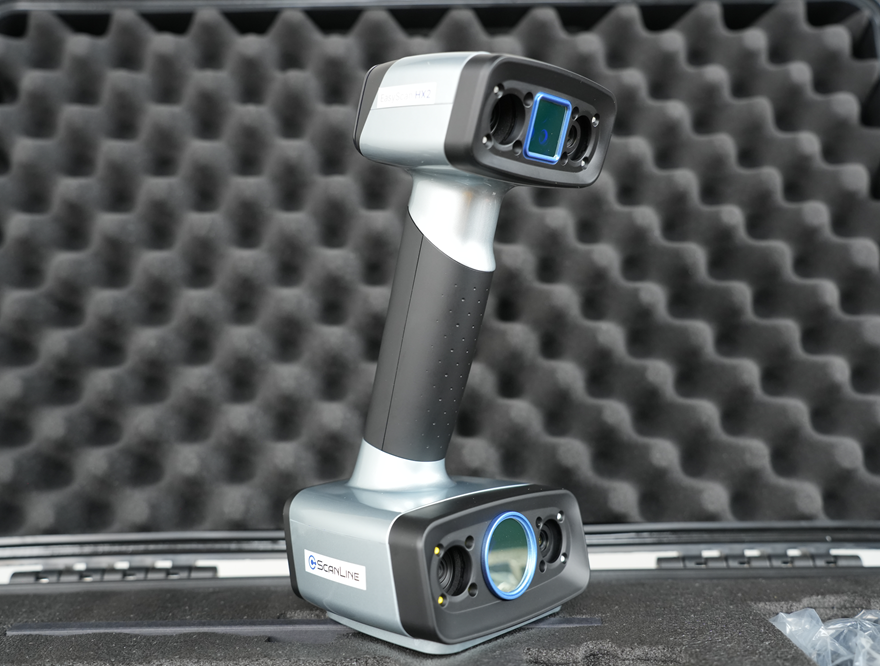

Компактный корпус

EasyScan HX2 выполнен в формате ручного портативного сканера. Размеры корпуса составляют 108×110×237 мм, а вес около 710 г. Компактная конструкция позволяет использовать сканер непосредственно в производственном помещении, мастерской или на выезде.

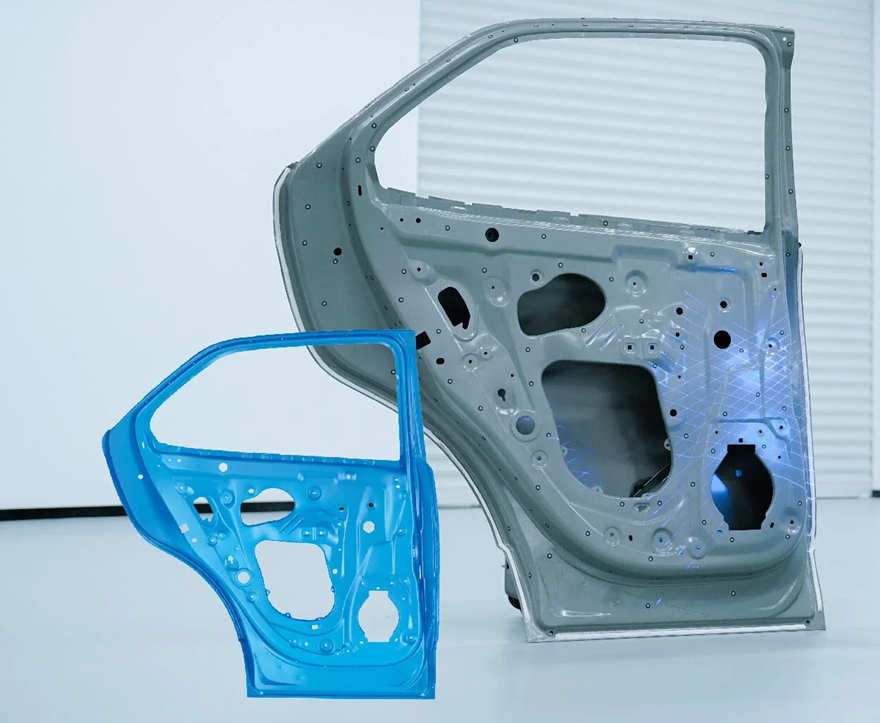

ScanLine EasyScan HX2 подходит для профессиональных задач, требующих сочетания высокой точности, скорости и универсальности при работе с различными поверхностями. Сканер применяется для обратного проектирования, промышленного контроля геометрии и сравнения деталей с CAD-моделями, восстановления формы изношенных или повреждённых компонентов, разработки изделий, проектирования оснастки и пресс-форм. Также устройство востребовано в автомобильной отрасли, при контроле отливок, подготовке моделей для 3D-печати и CAD/CAM-процессах, а также для цифровизации объектов культуры, научных и образовательных проектов

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan HX2 относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
