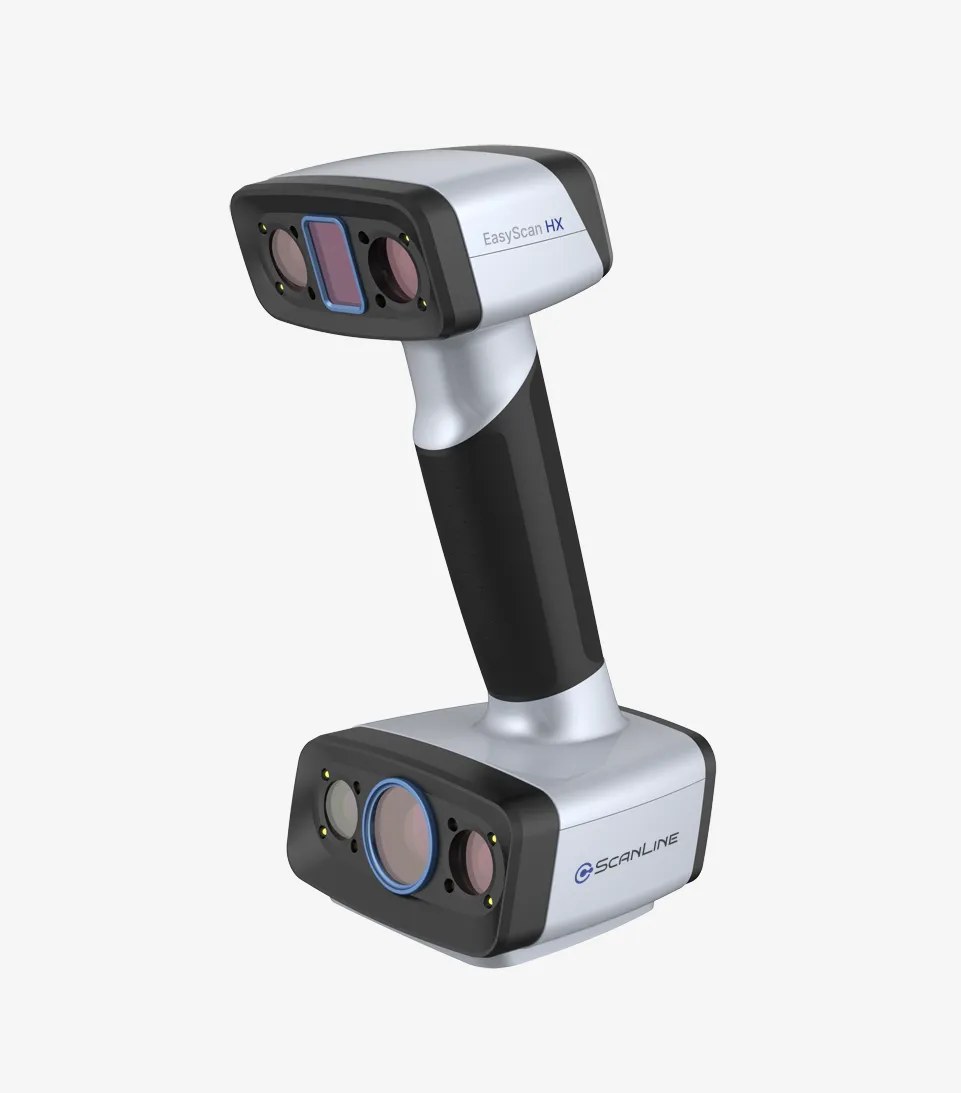

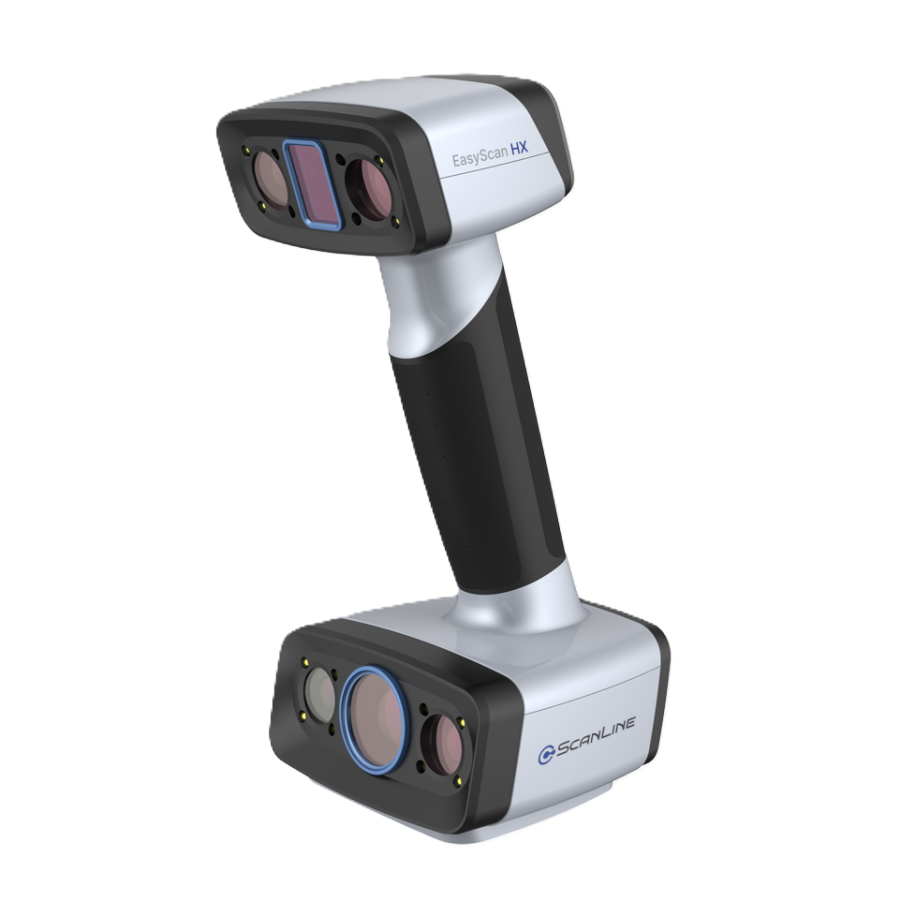

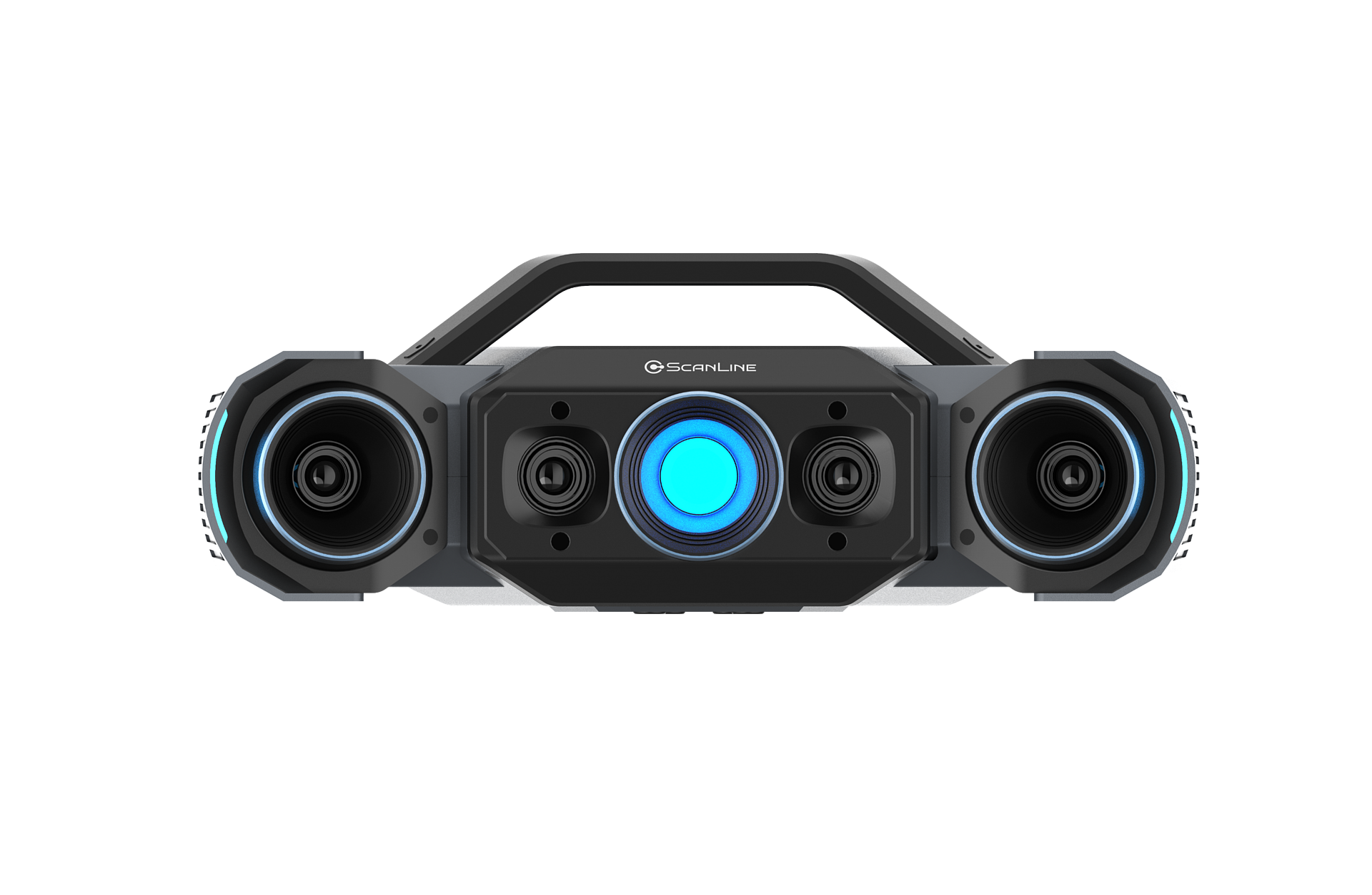

3D сканер ScanLine EasyScan HX

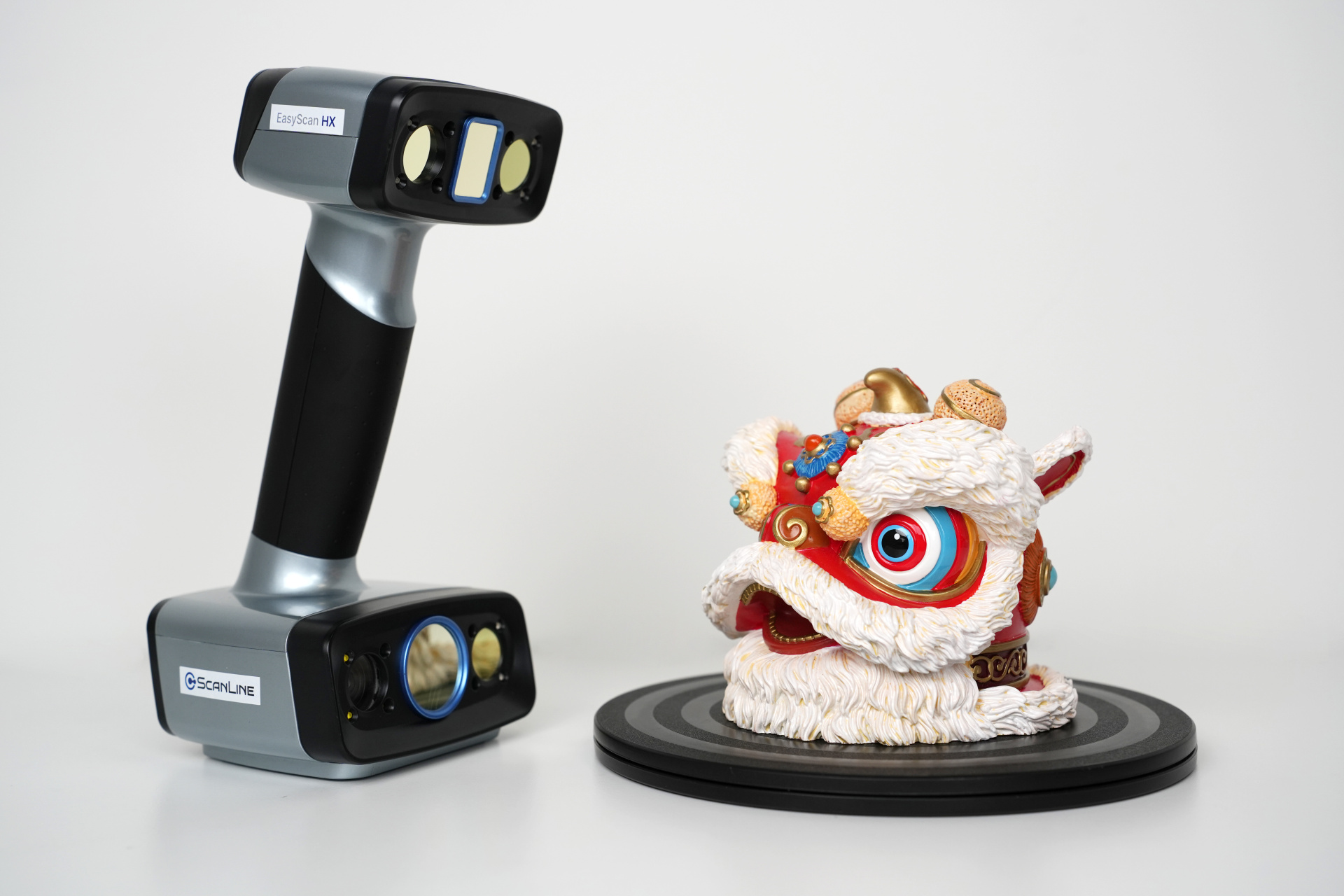

ScanLine EasyScan HX - профессиональный ручной 3D-сканер с гибридной системой освещения, объединяющей синий светодиодный структурированный свет и 14 синих лазерных линий. Такое сочетание позволяет использовать один прибор для разных задач: быстрый захват геометрии крупных и средних объектов в режиме структурированного подсвета и более точное сканирование сложных, тёмных и отражающих поверхностей в лазерном режиме. Сканер предназначен прежде всего для обратного проектирования, промышленного контроля, измерения геометрии, CAD/CAM, разработки изделий, прототипирования и подготовки данных для 3D-печати. Благодаря лазерному режиму EasyScan HX хорошо работает с тёмными и отражающими поверхностями.

Гибридная технология сканирования

Главная особенность ScanLine EasyScanHX — возможность переключаться между двумя технологиями 3D-сканирования.

В режиме синего структурированного подсвета используется синий LED-структурированный свет. Этот режим предназначен для быстрого получения большого объёма данных и может работать без маркеров, если объект имеет достаточно выраженную геометрию или подходящую текстуру. Скорость достигает 1 200 000 точек/с, а максимальная точность составляет 0,05 мм.

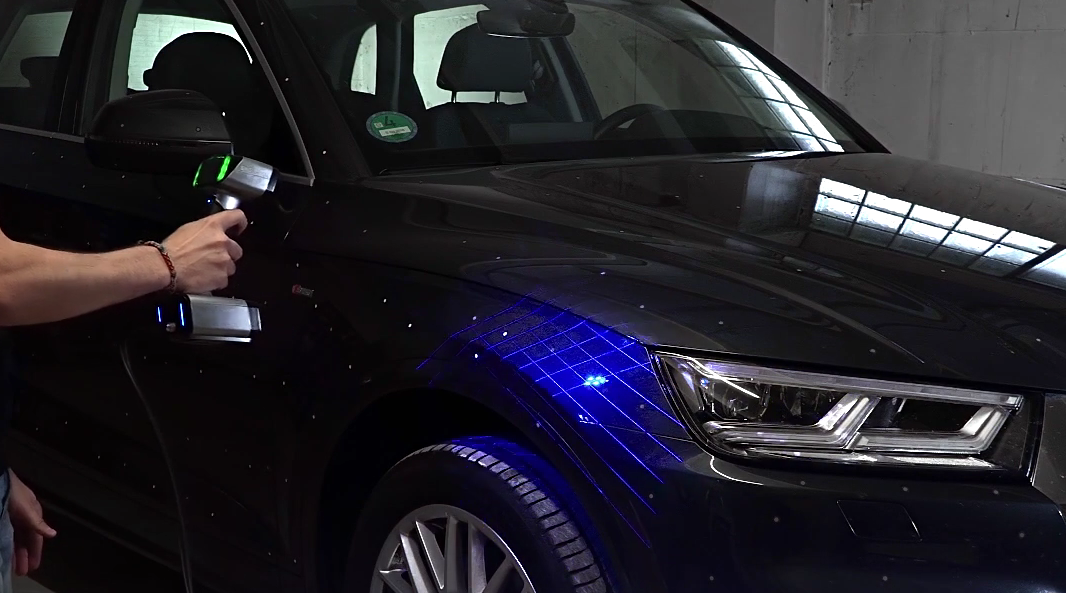

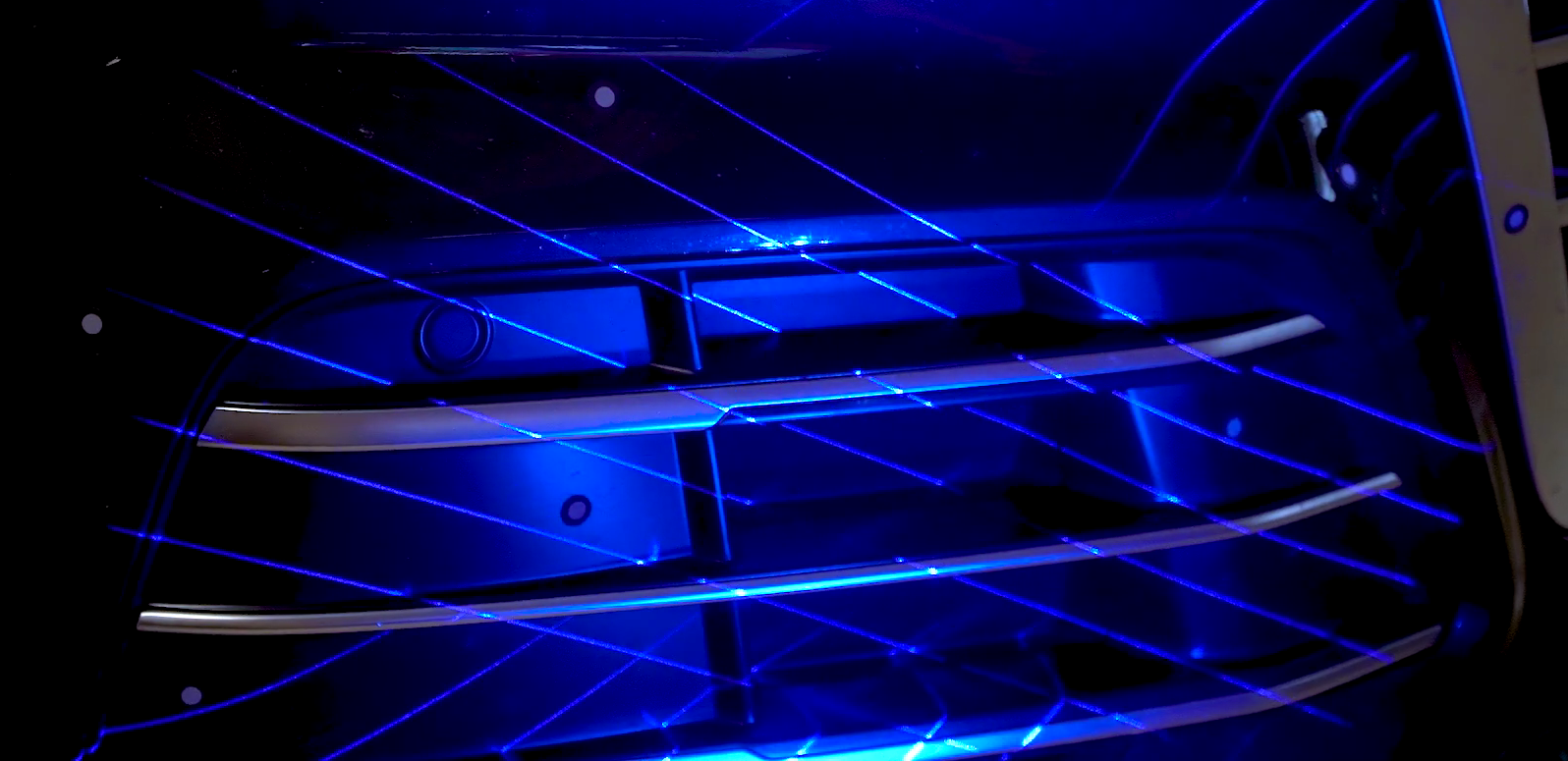

В лазерном режиме используется 7+7 перекрёстных синих лазерных линий. Он обеспечивает более высокое разрешение и точность до 0,03 мм, а также лучше подходит для тёмных, металлических и отражающих поверхностей. Скорость лазерного сканирования составляет до 480 000 точек/с при 55 кадрах/с.

Таким образом, синий структурированный подсвет оптимален, когда приоритетом являются скорость и удобство, а лазерный режим — когда важнее детализация, точность и работа со сложными  поверхностями.

Высокая скорость и точность сканирования

В режиме синего подсвета EasyScanHX захватывает до 1,2 млн точек/с при частоте до 20 кадров/с, обеспечивая быструю оцифровку деталей среднего и крупного размера. В лазерном режимескорость достигает 480 000 точек/с при частоте 55 кадров в секунду, а 7+7 перекрёстных лазерных линий формируют плотное облако точек с высокой детализацией. Точность сканирования составляет до 0,03 мм в лазерном режиме и 0,05 мм при синем структурированном подсвете. Объёмная точность достигает 0,03 + 0,05 мм/м для лазера и 0,05 + 0,10 мм/м для синего подсвета, что особенно важно при контроле геометрии и обратном проектировании крупногабаритных деталей.

Сканирование тёмных и отражающих поверхностей

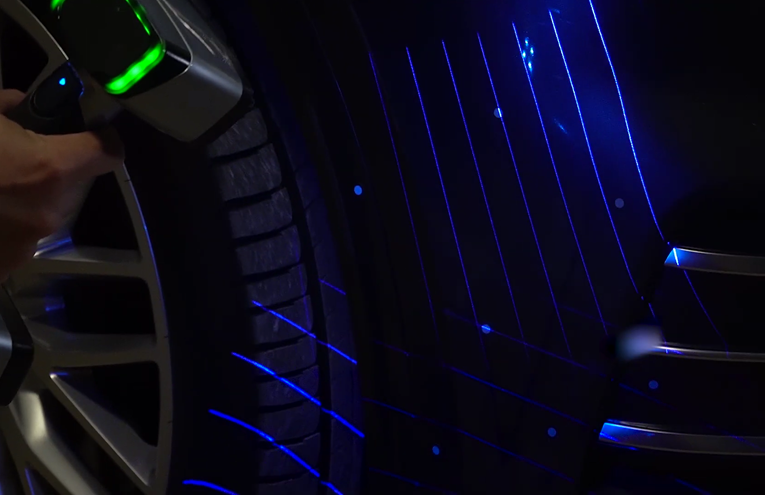

Одним из важных преимуществ гибридной конструкции является расширенная совместимость с различными материалами. Синий LED-структурированный свет хорошо подходит для быстрого сканирования обычных поверхностей, тогда как лазерный режим менее чувствителен к условиям внешнего освещения и эффективнее работает с тёмными и отражающими поверхностями, в том числе с металлическими деталями. Для промышленного применения это позволяет использовать один сканер для оцифровки пластиковых деталей, окрашенных элементов, металлических компонентов и других объектов, не переходя между разными типами оборудования. При этом для получения оптимального результата конкретная поверхность может потребовать подготовки — например, нанесения матирующего покрытия или маркеров.

Полноцветное сканирование

EasyScan HX оснащён встроенной цветной камерой. В режиме синего подсвета она позволяет получать информацию о цвете и текстуре поверхности, а также использовать текстуру объекта для совмещения сканов.

Компактный и эргономичный корпус

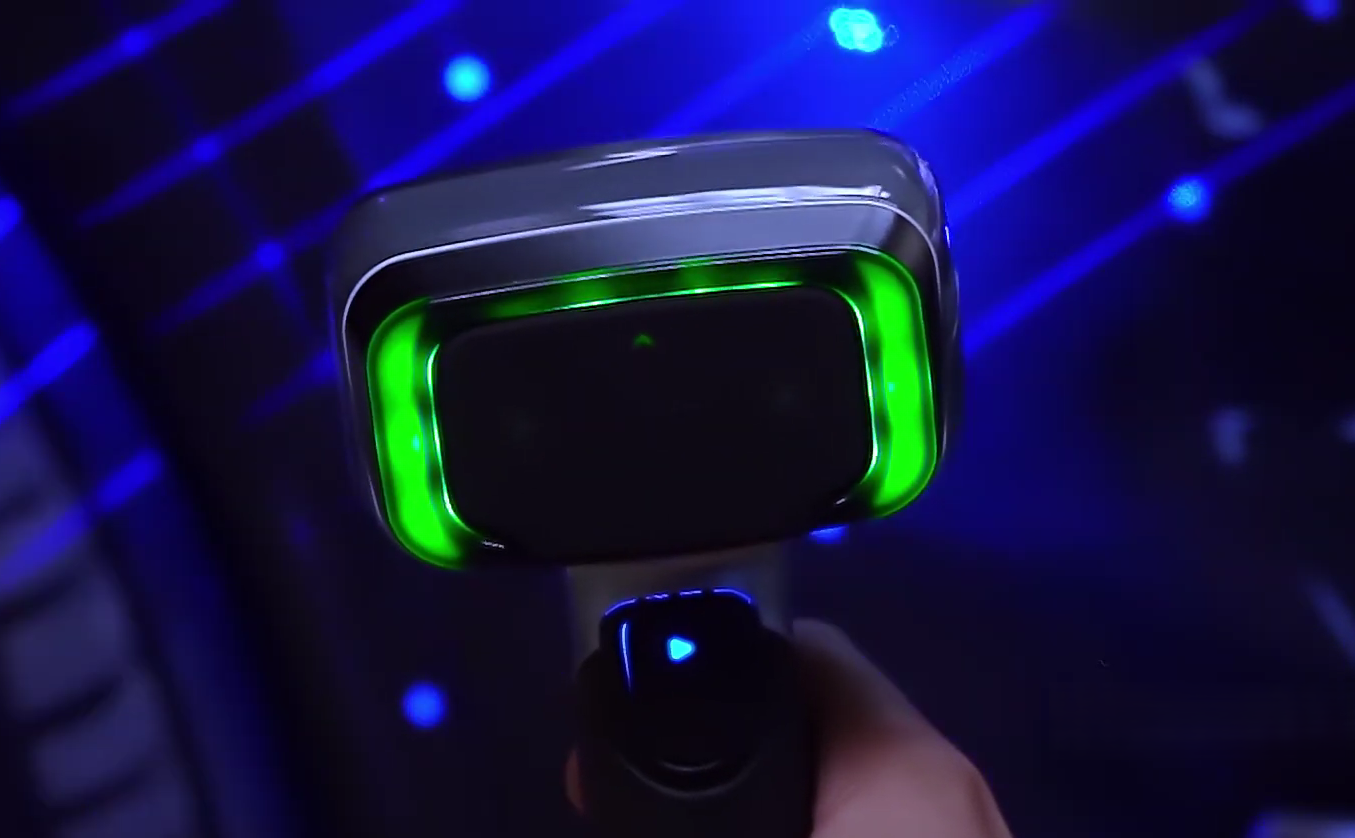

Несмотря на профессиональные возможности, EasyScan HX остаётся относительно компактным ручным устройством: его масса составляет всего 710 г, а размеры — 108×110×237 мм. Небольшой вес особенно важен при длительном ручном сканировании, поскольку оператору проще перемещать устройство вокруг крупной детали, кузова автомобиля или промышленного оборудования без значительной нагрузки на руку. Эргономичный дизайн делает работу с устройством удобной и эффективной, а переключение между режимами сканирования осуществляется нажатием одной кнопки на корпусе.

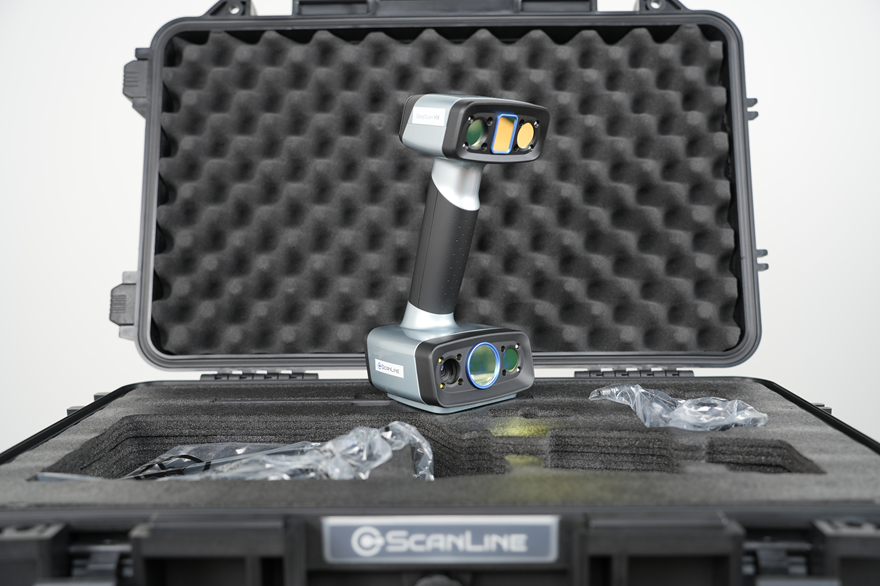

Для хранения и транспортировки сканер поставляется в специальном транспортировочном кейсе, который помогает защитить оборудование и аксессуары при перевозке и хранении.

Сферы применения

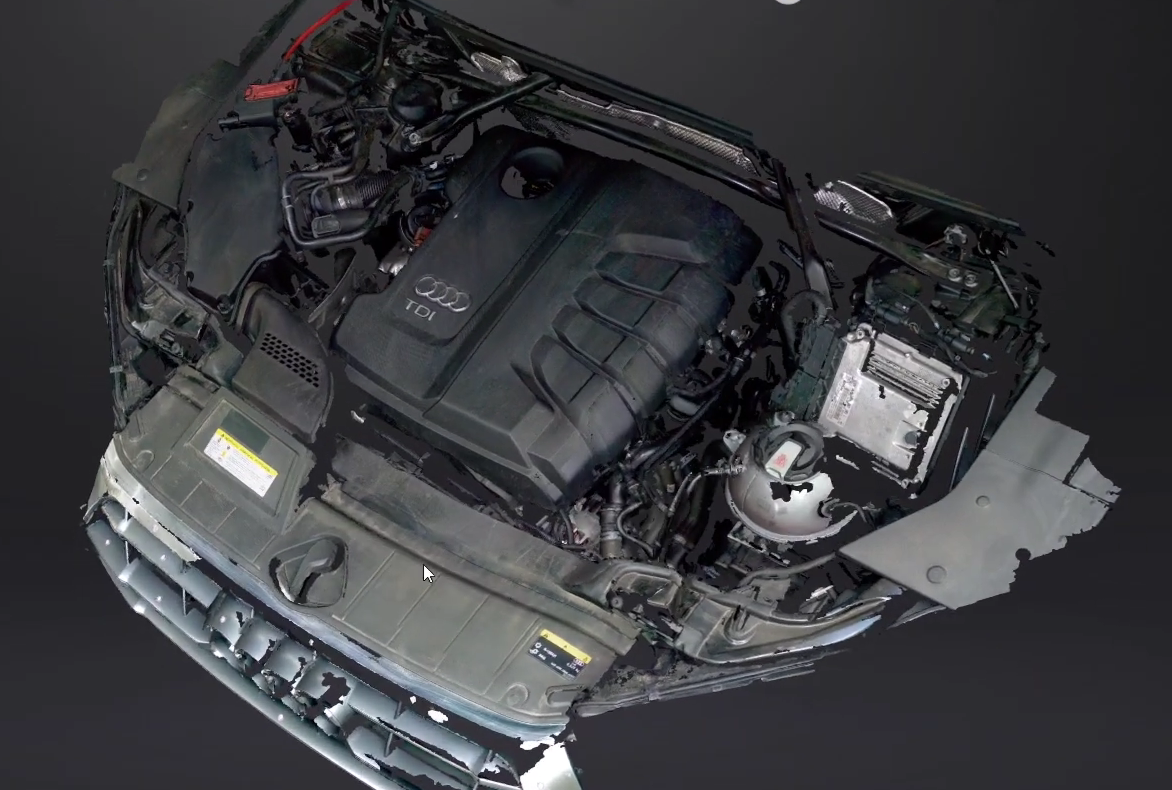

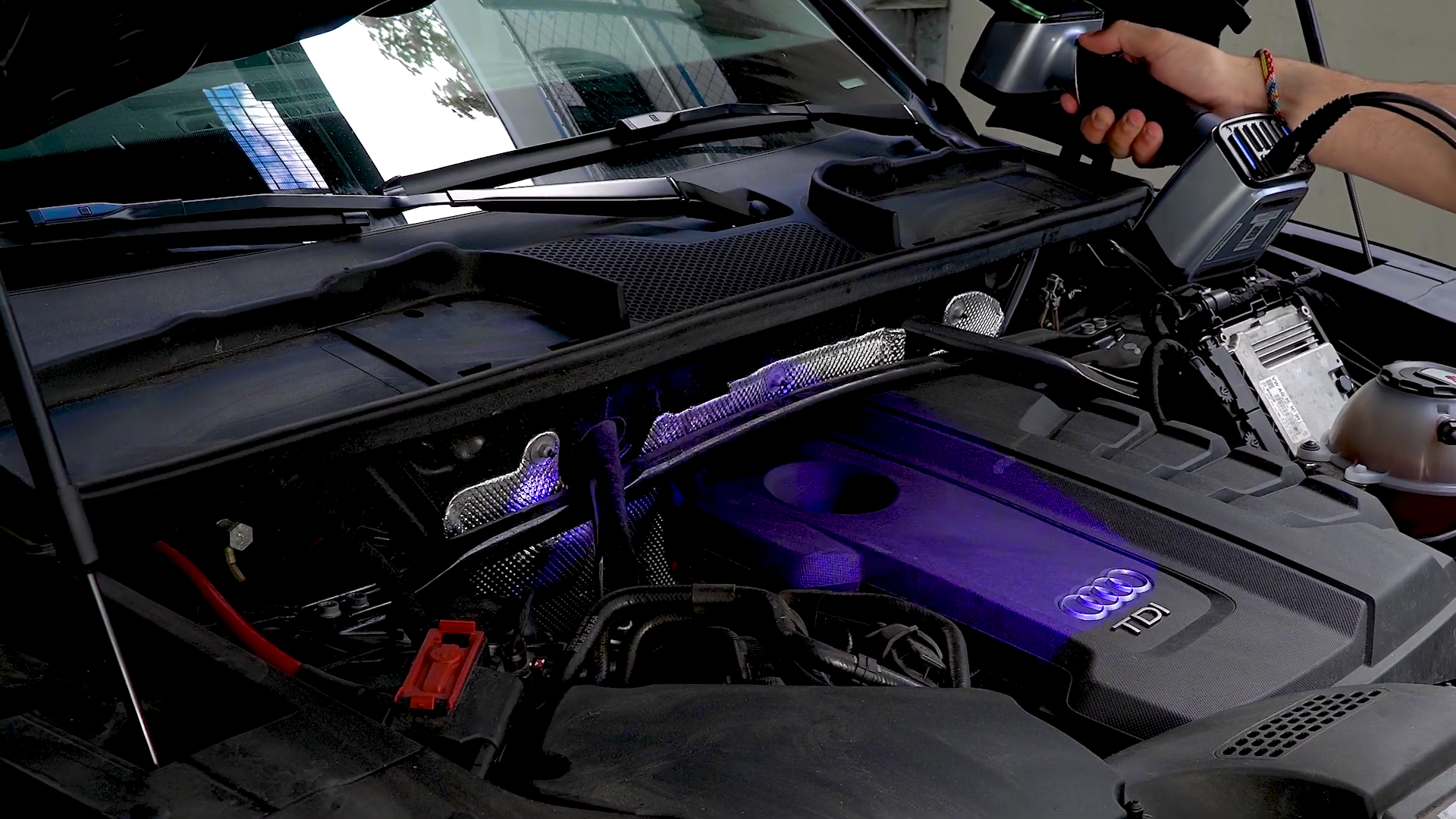

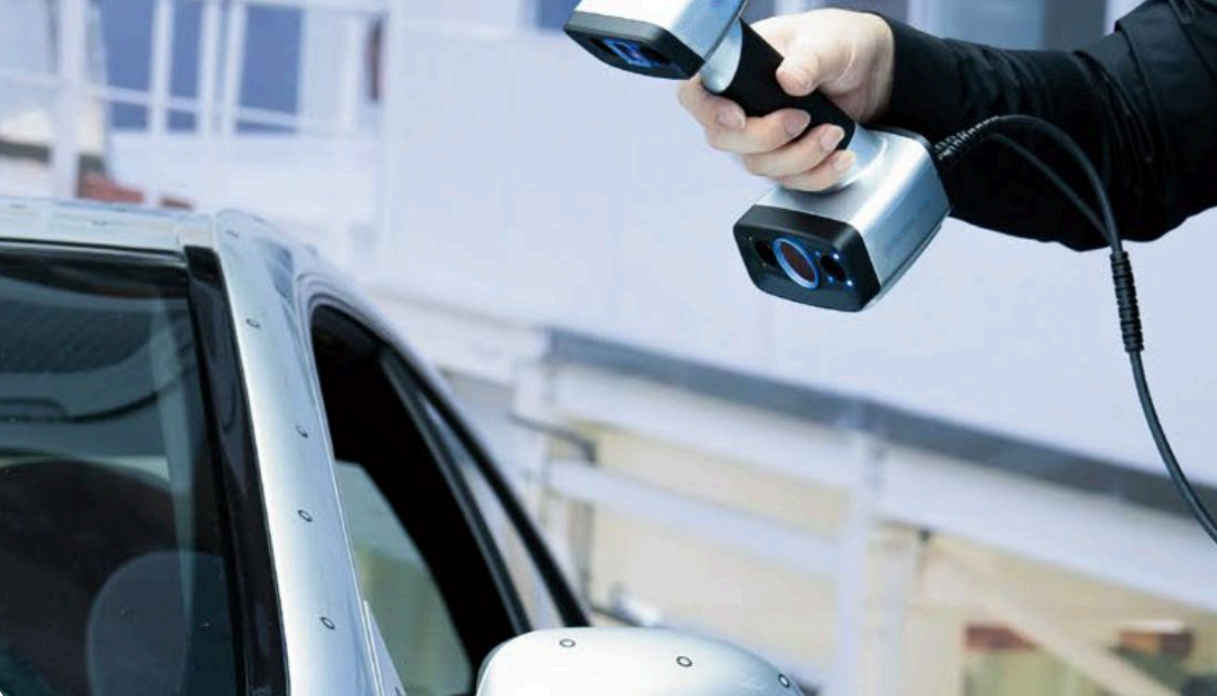

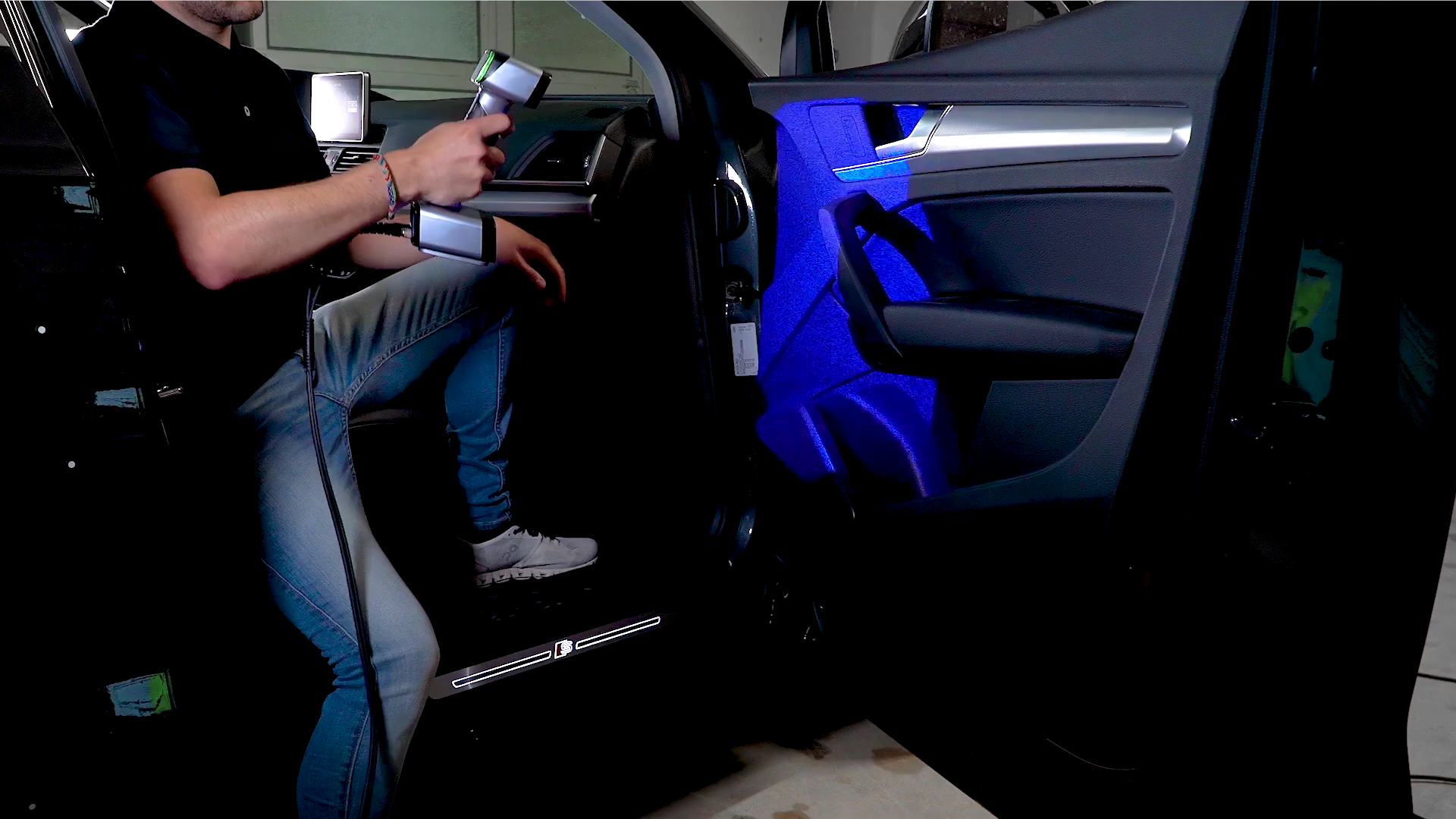

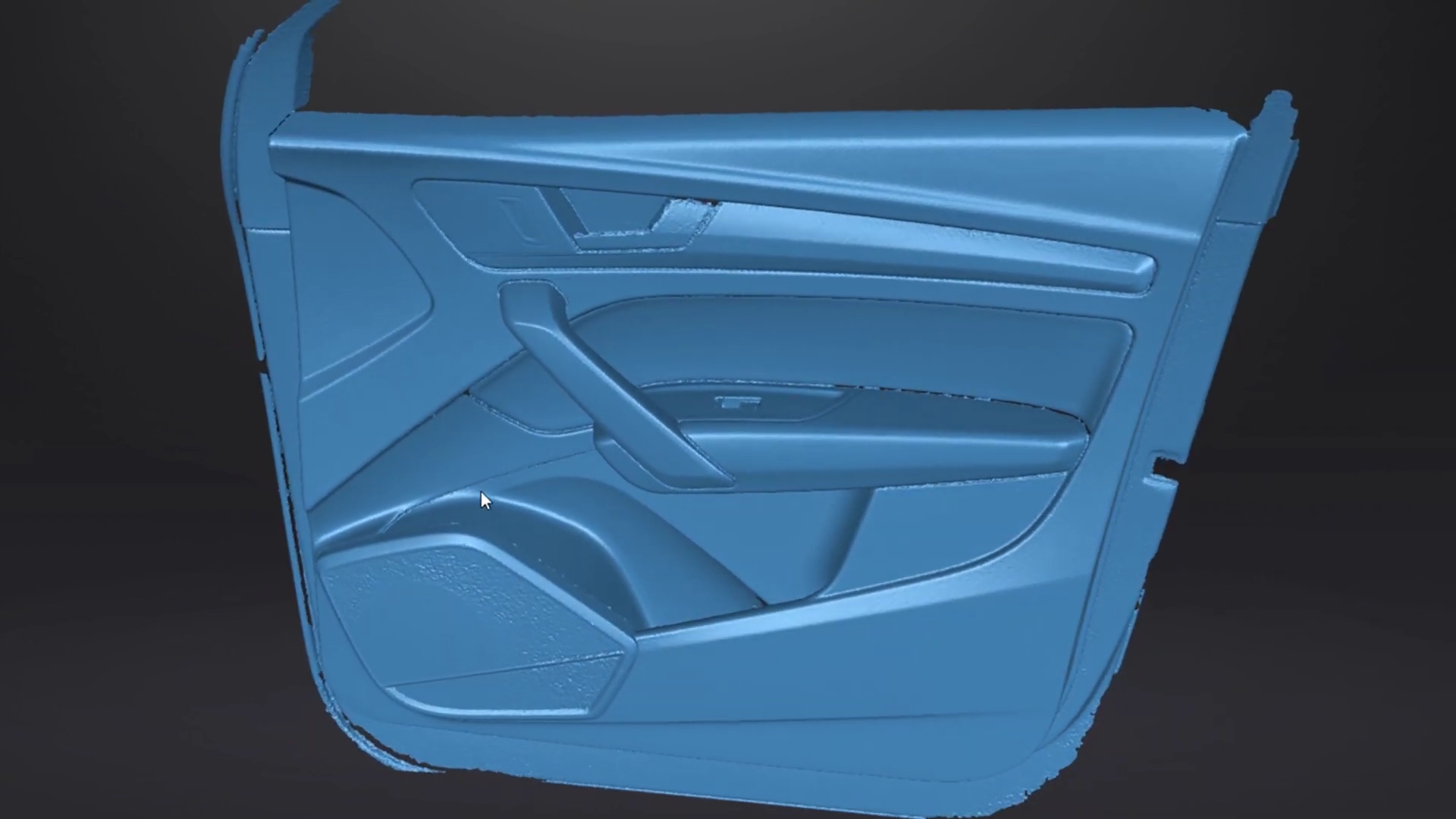

EinScan HX подходит для промышленного 3D-измерения, контроля качества и обратного проектирования. С его помощью можно сравнивать фактическую геометрию деталей с CAD-моделями, выявлять отклонения, анализировать сложные поверхности и износ, создавать цифровые копии изделий, а также оцифровывать металлические и автомобильные компоненты, оснастку и кузовные элементы. Сканер также применяется для прототипирования, разработки и модернизации изделий, подготовки моделей к 3D-печати и цифрового архивирования. Возможность получения цветных 3D-моделей расширяет область применения устройства. заявленная точность зависит от режима сканирования и условий работы, поэтому фактический результат может отличаться в зависимости от размера объекта, подготовки поверхности и качества совмещения.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan HX относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
