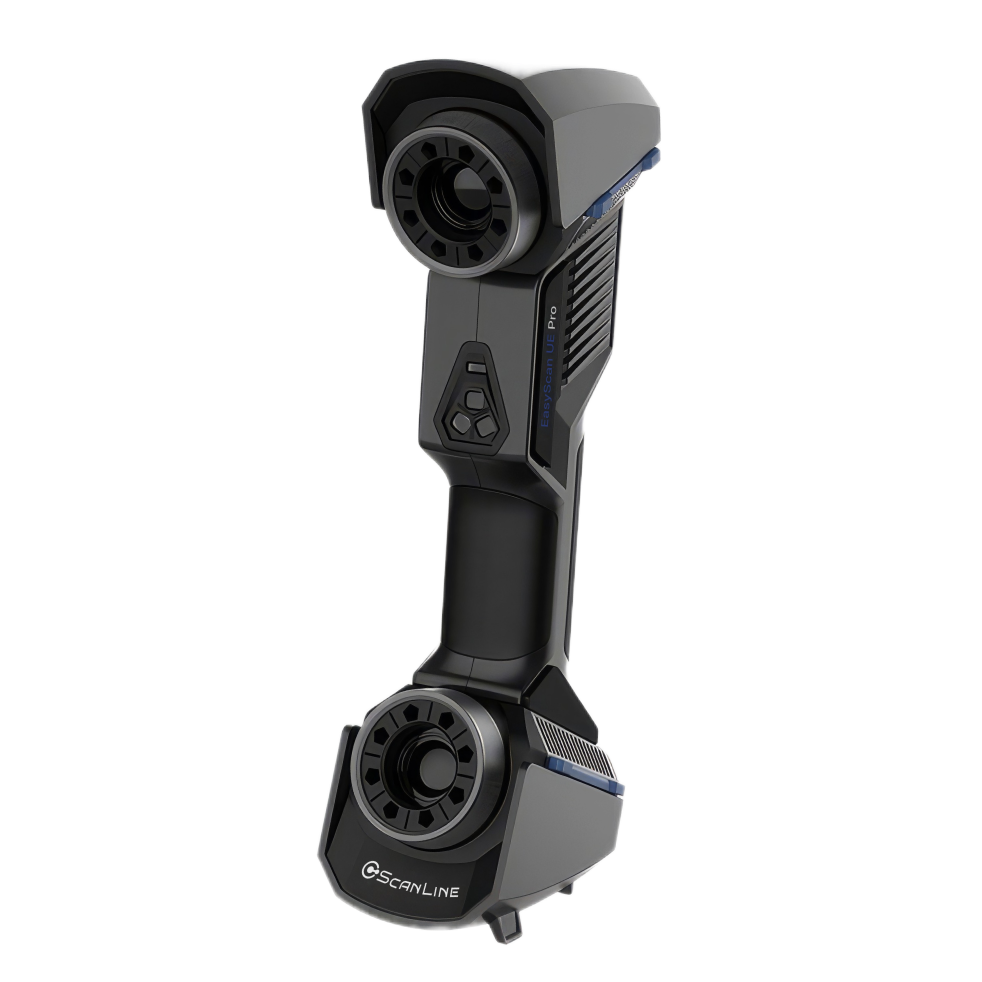

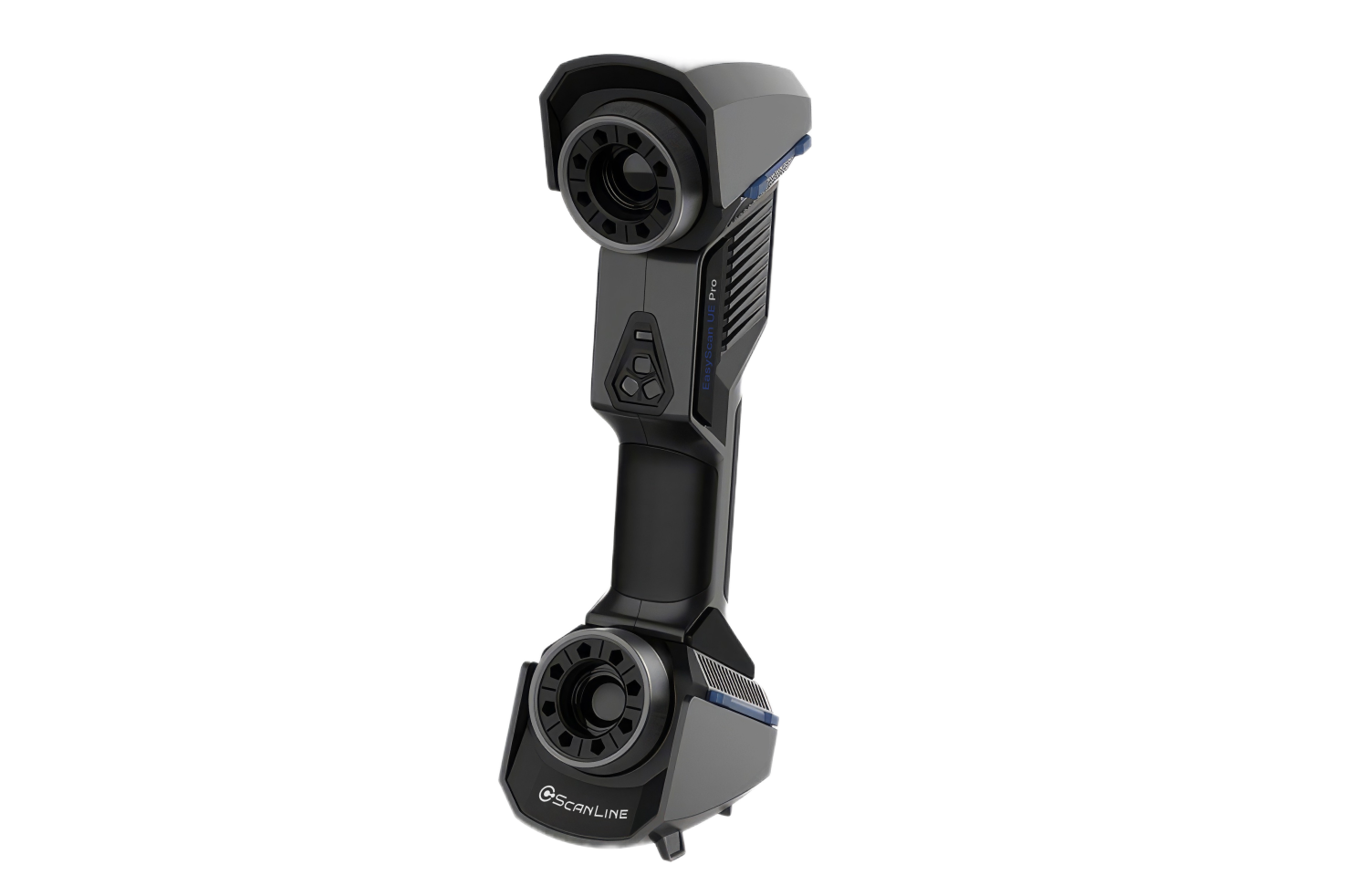

3D-сканер ScanLine EasyScan UE PRO

ScanLine EasyScan UE PRO - промышленный лазерный 3D-сканер метрологического класса, предназначенный для высокоточного контроля геометрии, обратного проектирования, инспекции деталей и измерения крупногабаритных объектов. Модель сочетает точность до 0,014 мм, скорость сканирования до 1,850,000 точек/с, несколько режимов лазерного сканирования и встроенную фотограмметрию. Благодаря этому EasyScan UE PRO подходит как для небольших деталей со сложной геометрией, так и для крупных промышленных объектов.

Сканер использует синий лазер и рассчитан на профессиональную эксплуатацию в автомобильной, авиационной, транспортной, машиностроительной и других промышленных отраслях. Производитель отдельно отмечает возможность работы с тёмными и отражающими поверхностями, что уменьшает необходимость предварительной обработки объекта матирующим спреем.

Три режима лазерного сканирования

EasyScan UE Pro оснащён несколькими группами лазерных линий. Их сочетание позволяет использовать один сканер для разных по размеру и сложности объектов.

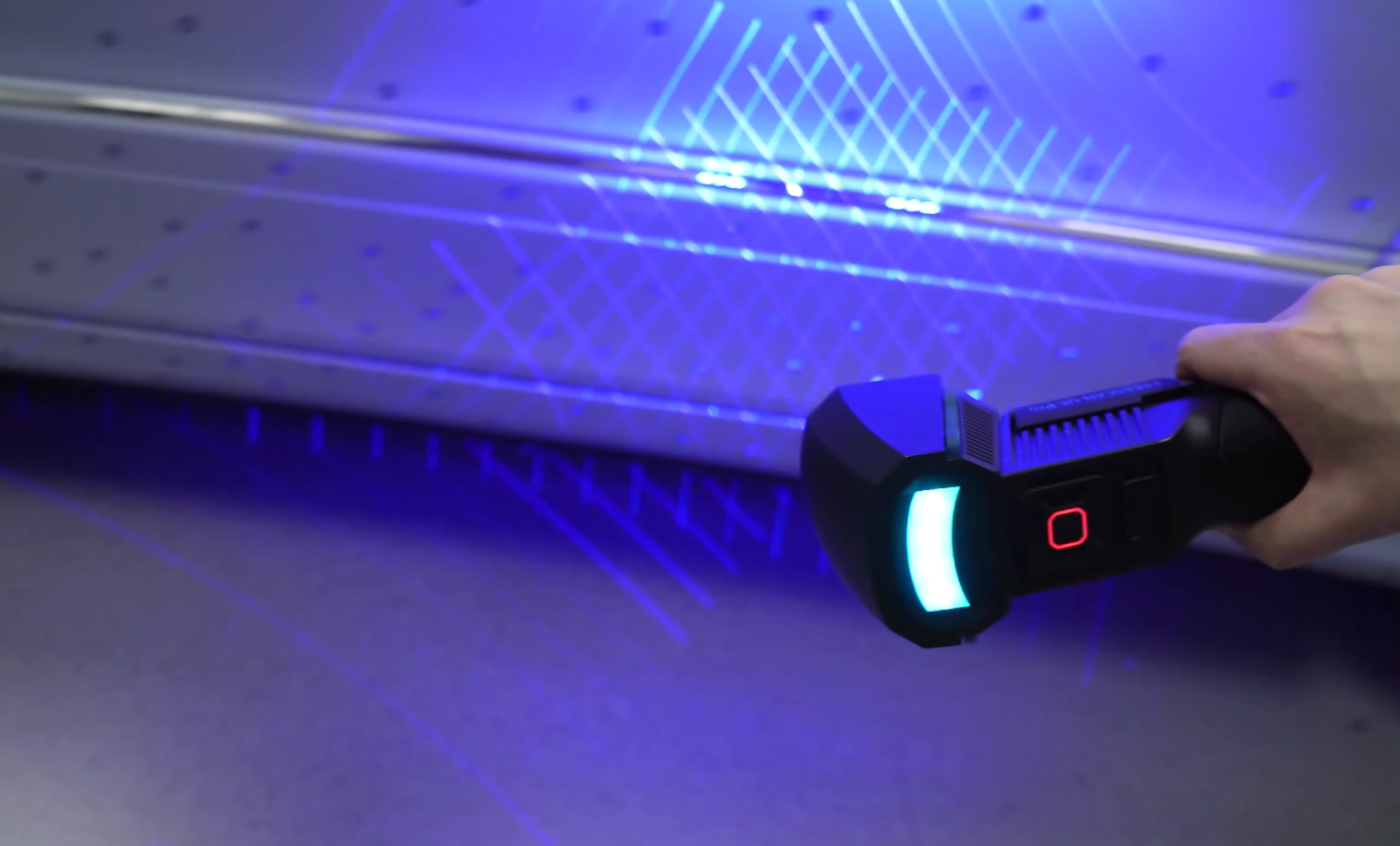

Режим с 26 лазерными линиями предназначен для быстрого захвата больших участков поверхности. Он обеспечивает поле зрения до 600 × 550 мм и позволяет оперативно собирать большое количество 3D-данных.

Такой режим особенно полезен при сканировании кузовов автомобилей, крупных деталей, элементов оборудования, корпусов и конструкций, пресс-форм, авиационных компонентов и крупной оснастки. Скорость обработки данных достигает 1,850,000 точек в секунду.

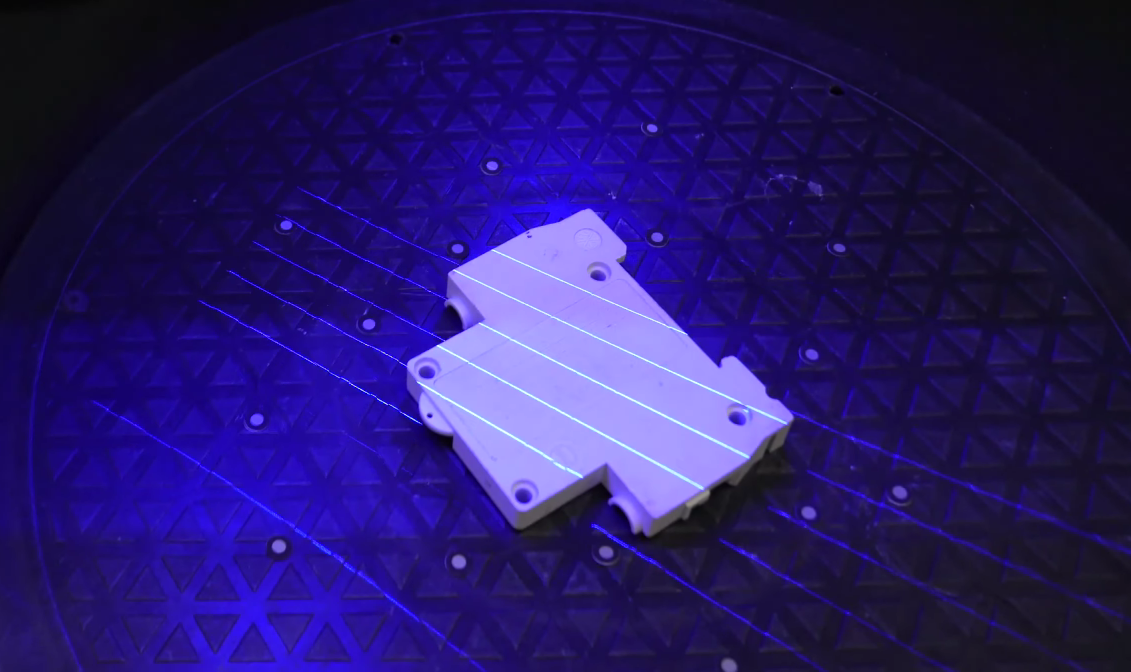

Для небольших объектов и участков со сложной геометрией используется режим с 7 параллельными лазерными линиями. Он предназначен для получения более детализированной информации о поверхности и восстановления небольших элементов геометрии.

Этот режим особенно полезен при оцифровке рёбер, отверстий, пазов, мелких конструктивных элементов, сложных переходов поверхностей, элементов пресс-форм и штампов и деталей, требующих высокой детализации. В этом режиме используются камеры промышленного класса с разрешением 3,2 Мп, что обеспечивает более детальный захват геометрии.

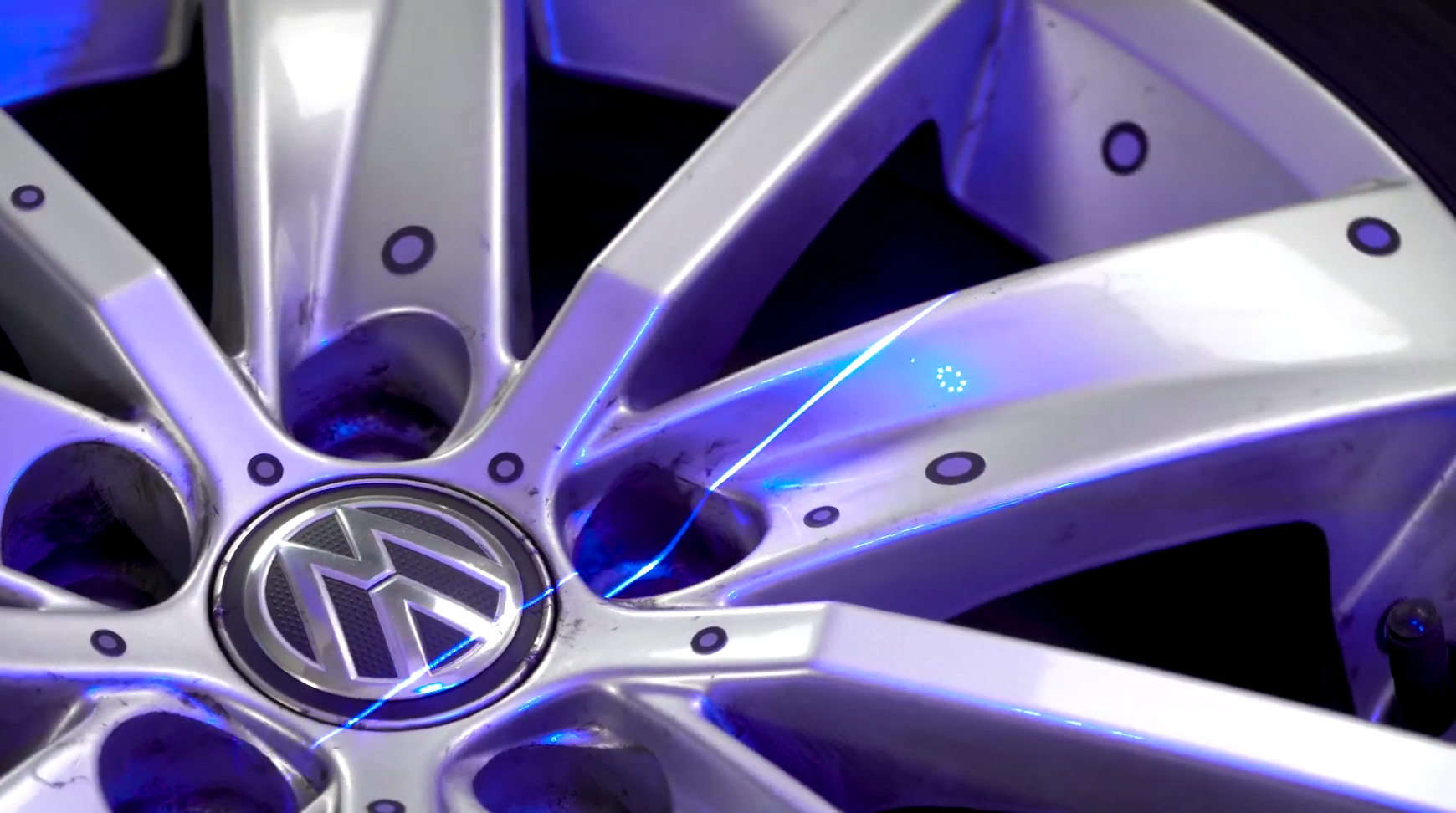

Одна лазерная линия используется для участков, где многолинейный режим может быть менее удобен. Оптимизированный угол расположения камер позволяет работать с глубокими отверстиями, карманами и другими труднодоступными зонами.

Таким образом, три режима дополняют друг друга: быстрый режим используется для больших поверхностей, параллельные линии — для мелких деталей, а одиночная линия — для глубоких и узких элементов.

Встроенная видеофотограмметрия (VPG)

EasyScan UE Pro оснащён встроенной системой Video Photogrammetry (VPG). Она предназначена прежде всего для повышения стабильности пространственной точности при сканировании крупных объектов.

В традиционной фотограмметрии для определения пространственного положения объекта часто требуется предварительная установка большого количества специальных маркеров и масштабных элементов. VPG использует другой подход: система позволяет быстро определить пространственное положение объекта и контролировать глобальную точность без необходимости нанесения кодированных маркеров. При использовании встроенной фотограмметрии объёмная точность составляет 0,014 + 0,012 мм/м.

Сканирование чёрных и отражающих поверхностей

Синий лазерный источник и оптическая система EasyScan UE Pro позволяют работать с различными типами объектов, в том числе с чёрными и отражающими поверхностями. Это особенно важно для промышленного применения, поскольку многие металлические, окрашенные и полированные детали сложно сканировать обычными оптическими системами.

Сканирование без маркеров

EasyScan UE Pro поддерживает несколько способов совмещения данных. Встроенная VPG-фотограмметрия позволяет работать с крупными объектами без нанесения кодированных маркеров. Для обычного лазерного сканирования также могут использоваться геометрические особенности объекта или маркеры — в зависимости от поверхности и выбранного сценария работы. Это позволяет выбирать наиболее удобный способ позиционирования.

Основные области применения

Сканер ScanLine EasyScan UE Pro подходит для автомобильной промышленности — оцифровки кузовов, деталей, элементов салона, подвески и двигателя, а также контроля качества производства и ремонта. В авиастроении он используется для проверки геометрии компонентов, оценки повреждений и контроля ремонтных работ. В машиностроении устройство применяют для контроля деталей и узлов, обратного проектирования и проверки геометрии после обработки. Сканирование рабочих поверхностей и износа делает его полезным при производстве и контроле пресс-форм и оснастки. Также сканер подходит для оцифровки крупных транспортных компонентов, восстановления повреждённых деталей и получения точных 3D-данных для исследований, анализа и разработки новых изделий.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan UE Pro относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
