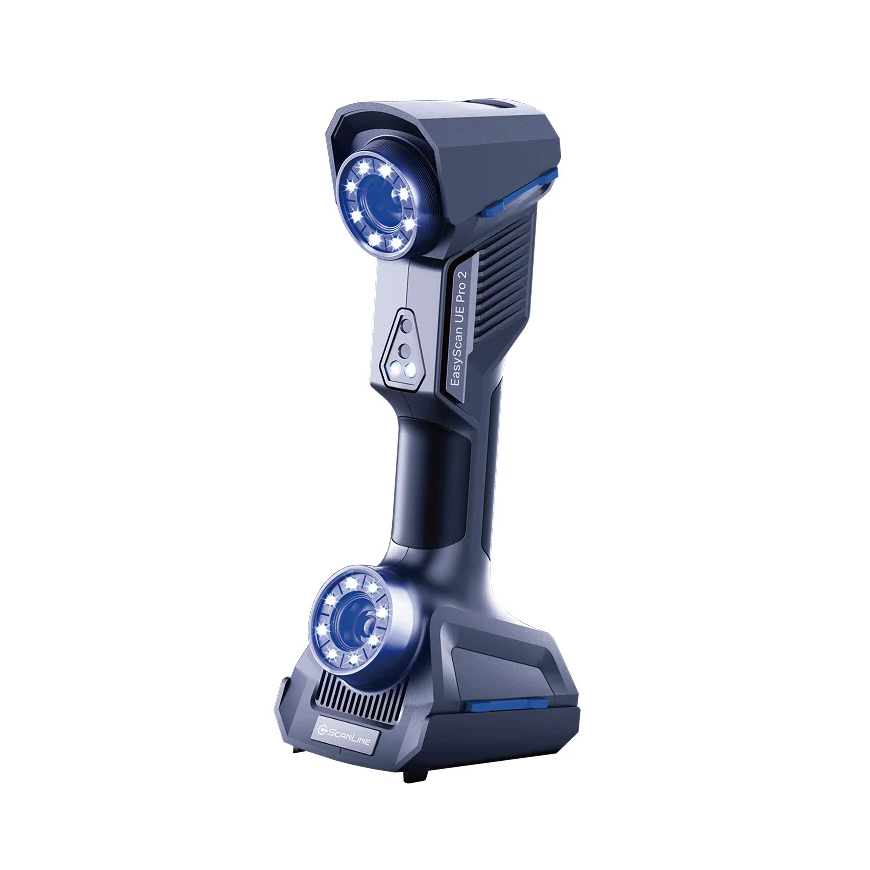

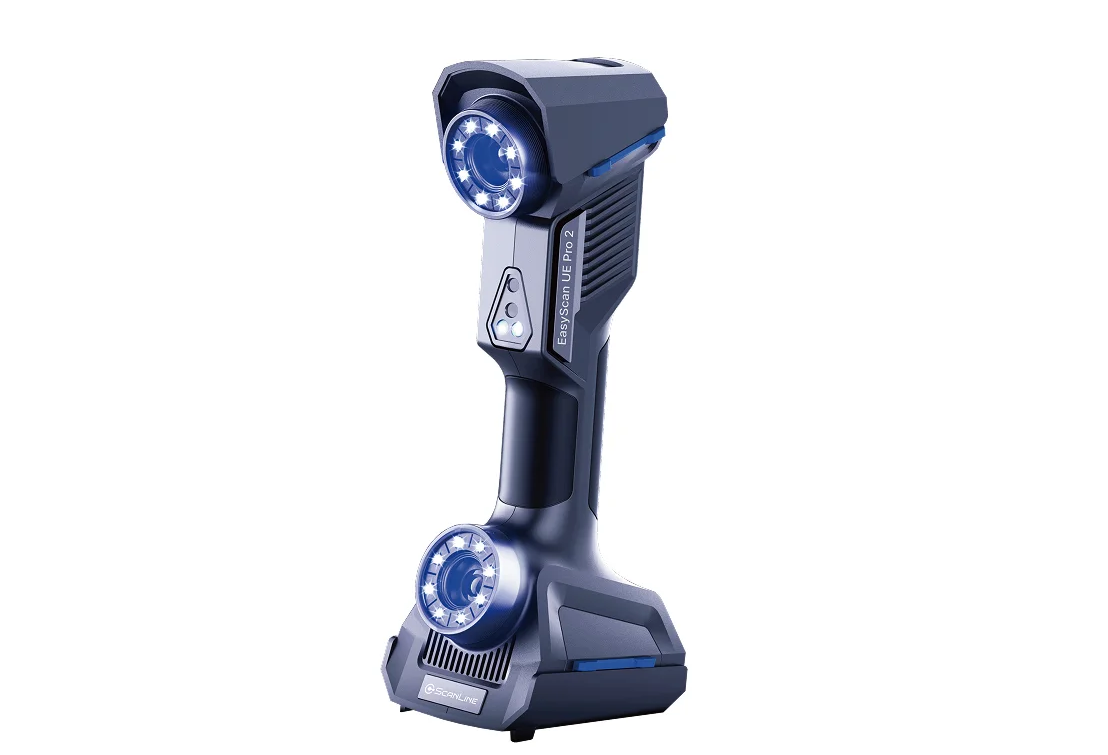

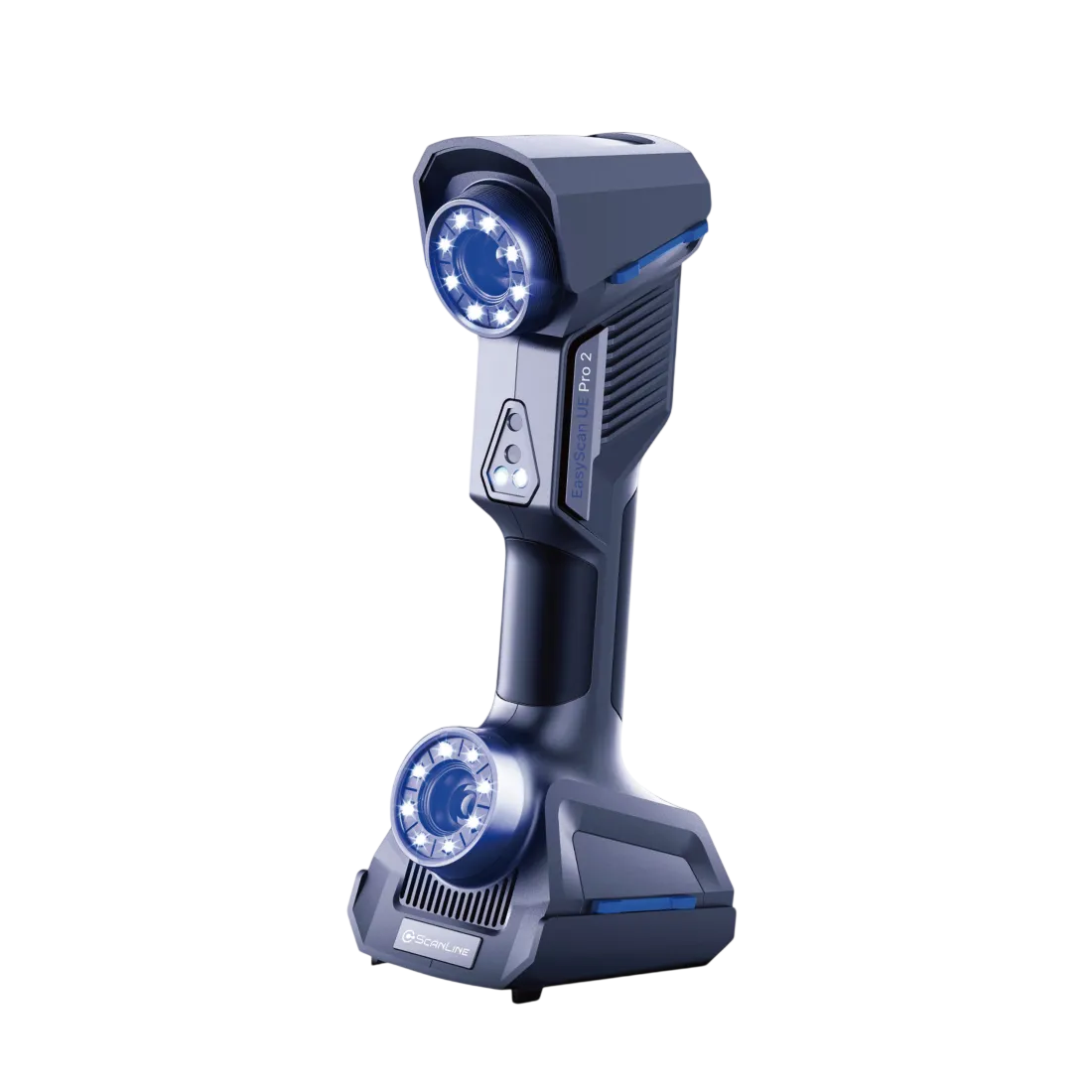

3D сканер ScanLine EasyScan UE Pro2

ScanLine EasyScan UE Pro2 - промышленный беспроводной лазерный 3D-сканер метрологического класса, предназначенный для высокоточного контроля геометрии, измерений, обратного проектирования и цифровизации промышленных деталей и крупногабаритных объектов. Модель сочетает точность до 0,014 мм, скорость сканирования до 3,460,000 точек/с, область сканирования до 600×550 мм и три режима работы: 50 перекрёстных линий для быстрого захвата больших поверхностей, 7 параллельных линий для детализированного сканирования и одну лазерную линию для глубоких отверстий и труднодоступных зон. В сканере реализована технология видеофотограмметрии VPG, позволяющая получать высокую объёмную точность при работе с крупными объектами без использования кодированных фотограмметрических маркеров.

Профессиональный 3D-сканер для метрологии - точность до 0,02 мм

EasyScan UE Pro2 разработан для промышленного применения, где требуется сочетание высокой точности, производительности и мобильности. Сканер подходит для контроля размеров и формы деталей, анализа отклонений относительно CAD-модели, проверки качества готовых изделий, обратного проектирования, контроля оснастки и технологической оснастки, а также для обслуживания и инспекции крупного оборудования непосредственно на производственной площадке.

Одним из главных преимуществ ScanLine EasyScan UE Pro2 является высокая метрологическая точность. Максимальная точность сканирования достигает 0,014 мм, а объёмная точность в стандартном режиме 0,014 + 0,025 мм/м. При использовании встроенной фотограмметрии показатель улучшается до 0,014 + 0,012 мм/м. Такие характеристики позволяют использовать сканер не только для визуальной цифровизации, но и для профессиональных измерительных задач.

Три режима лазерного сканирования

EasyScan UE Pro2 использует синий лазер и предлагает три режима захвата данных, каждый из которых оптимизирован под определённый тип задачи.

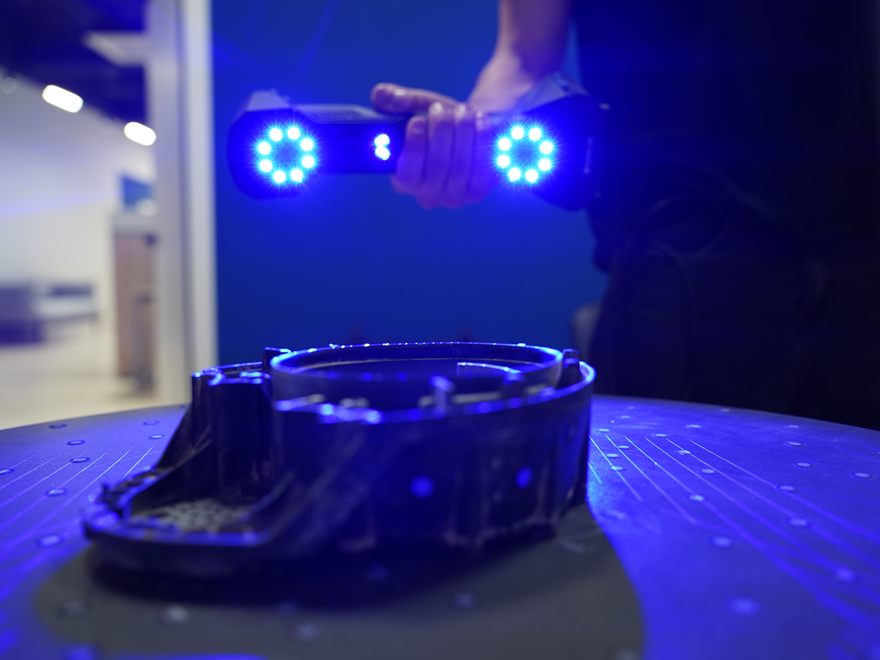

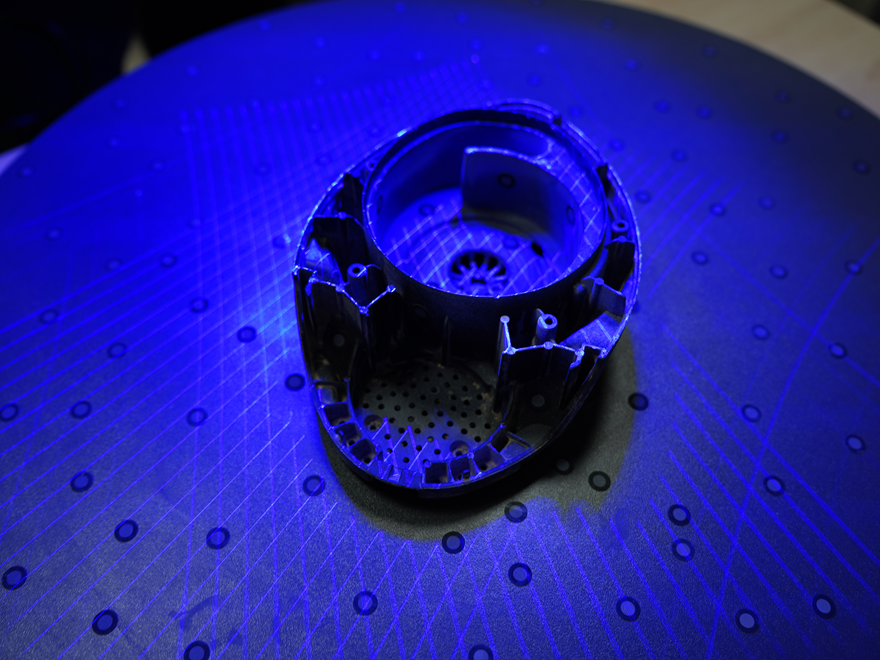

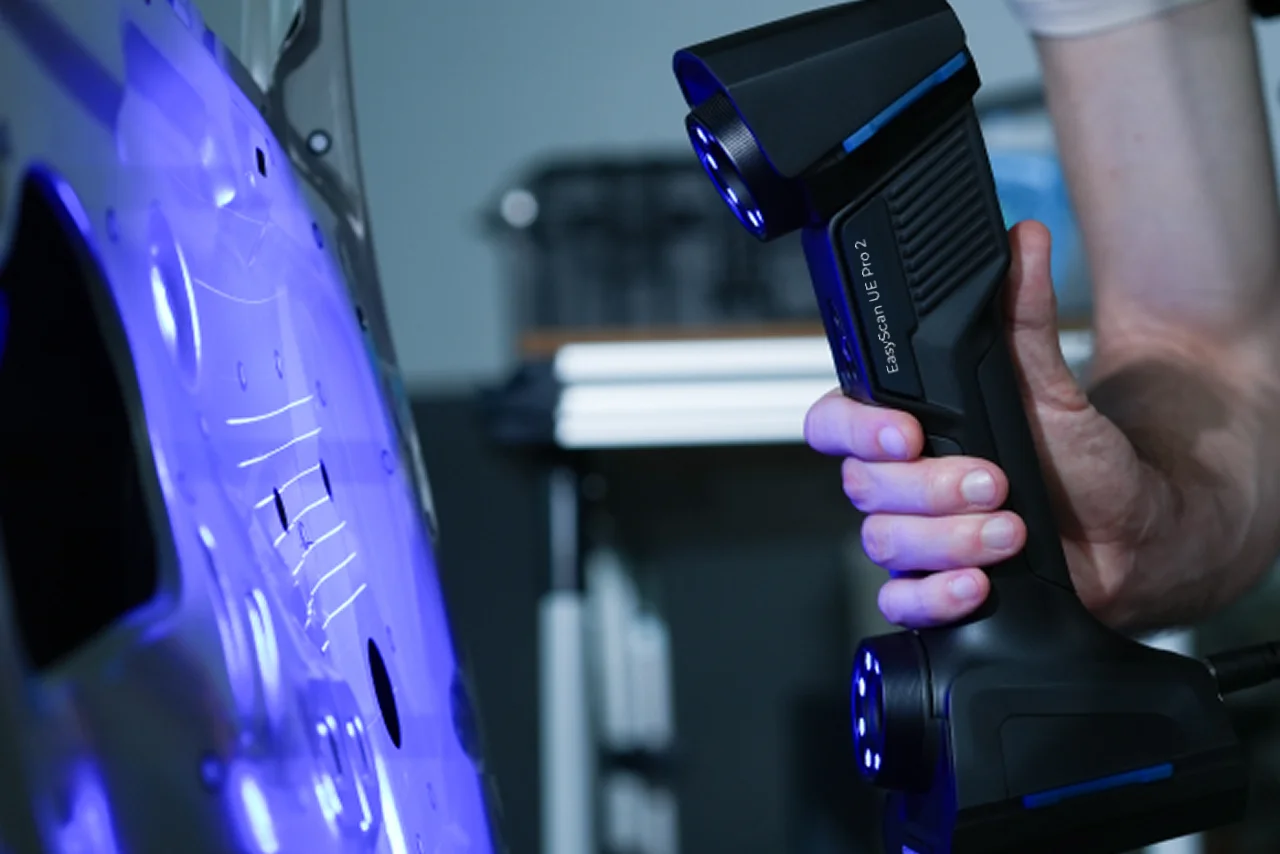

50 лазерных линий — высокоскоростное сканирование. Перекрёстная проекция 50 лазерных линий позволяет быстро захватывать большие площади и сложные поверхности. Режим особенно эффективен при сканировании кузовных деталей, элементов промышленного оборудования, крупных корпусов, пресс-форм и других объектов, где важна высокая производительность. Максимальная скорость достигает 3,46 млн точек/с, а частота кадров — до 180 кадров/с.

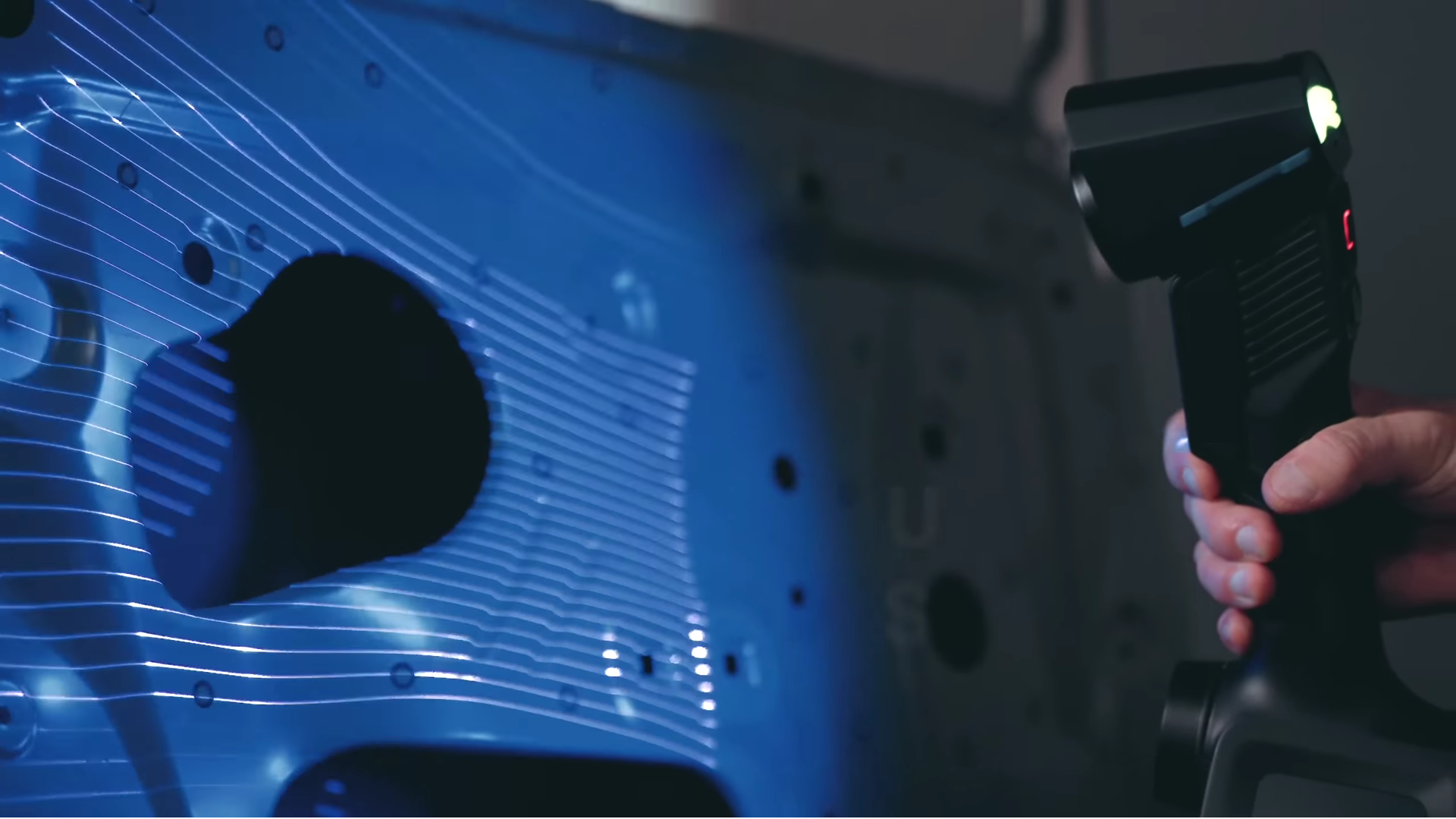

7 параллельных лазерных линий — детализированное сканирование. Этот режим предназначен для участков со сложной геометрией, небольших элементов, ребер, отверстий и других деталей, где требуется более плотный захват поверхности. Минимальное расстояние между точками в системе может быть установлено до 0,01 мм.

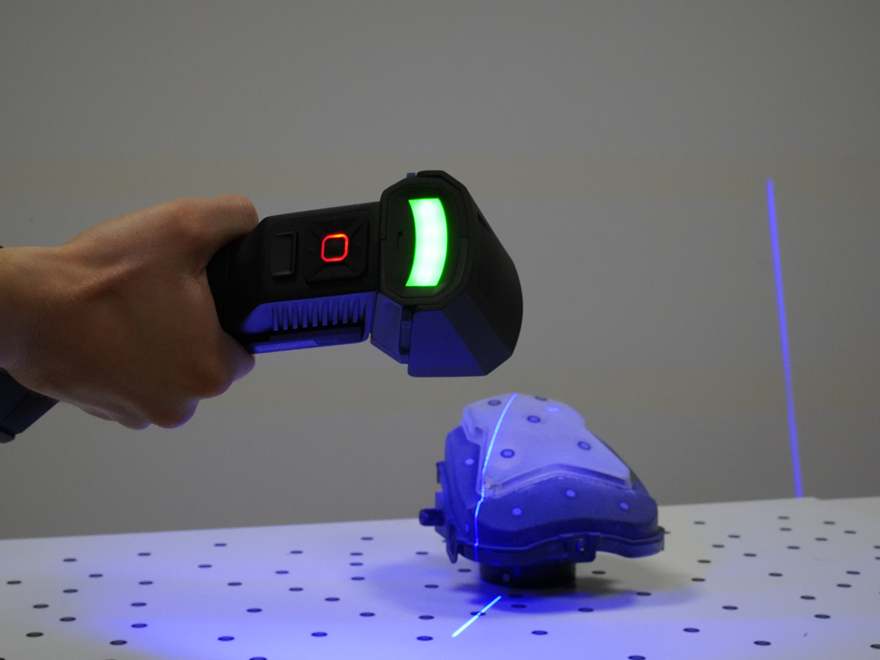

1 лазерная линия — сканирование глубоких отверстий. Однолинейный режим предназначен для обработки глубоких карманов, отверстий и узких участков, в которых многолинейный лазерный режим может быть менее эффективен. В программном обеспечении предусмотрена отдельная функция оптимизации глубоких отверстий, повышающая полноту захвата данных в таких областях

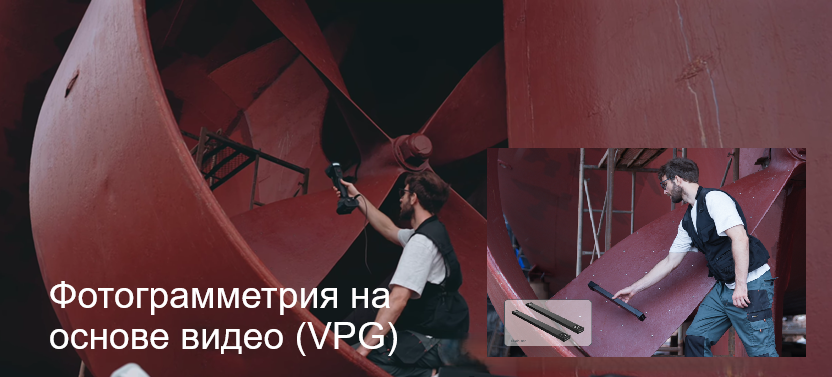

Видеофотограмметрия (VPG) без кодированных маркеров

EasyScan UE Pro2 оснащён технологией (VPG) — встроенной видеофотограмметрией, которая используется для повышения стабильности геометрии при сканировании крупных объектов. В отличие от традиционной фотограмметрии, технология не требует размещения кодированных фотограмметрических маркеров для формирования масштабной системы, что сокращает время подготовки объекта.

Фотограмметрический режим особенно полезен при работе с деталями и конструкциями длиной более 1,5 м. Встроенная VPG обеспечивает объёмную точность до 0,014 + 0,012 мм/м, поэтому технология особенно востребована при контроле крупных деталей, кузовных элементов, промышленных конструкций, компонентов машин и оборудования.

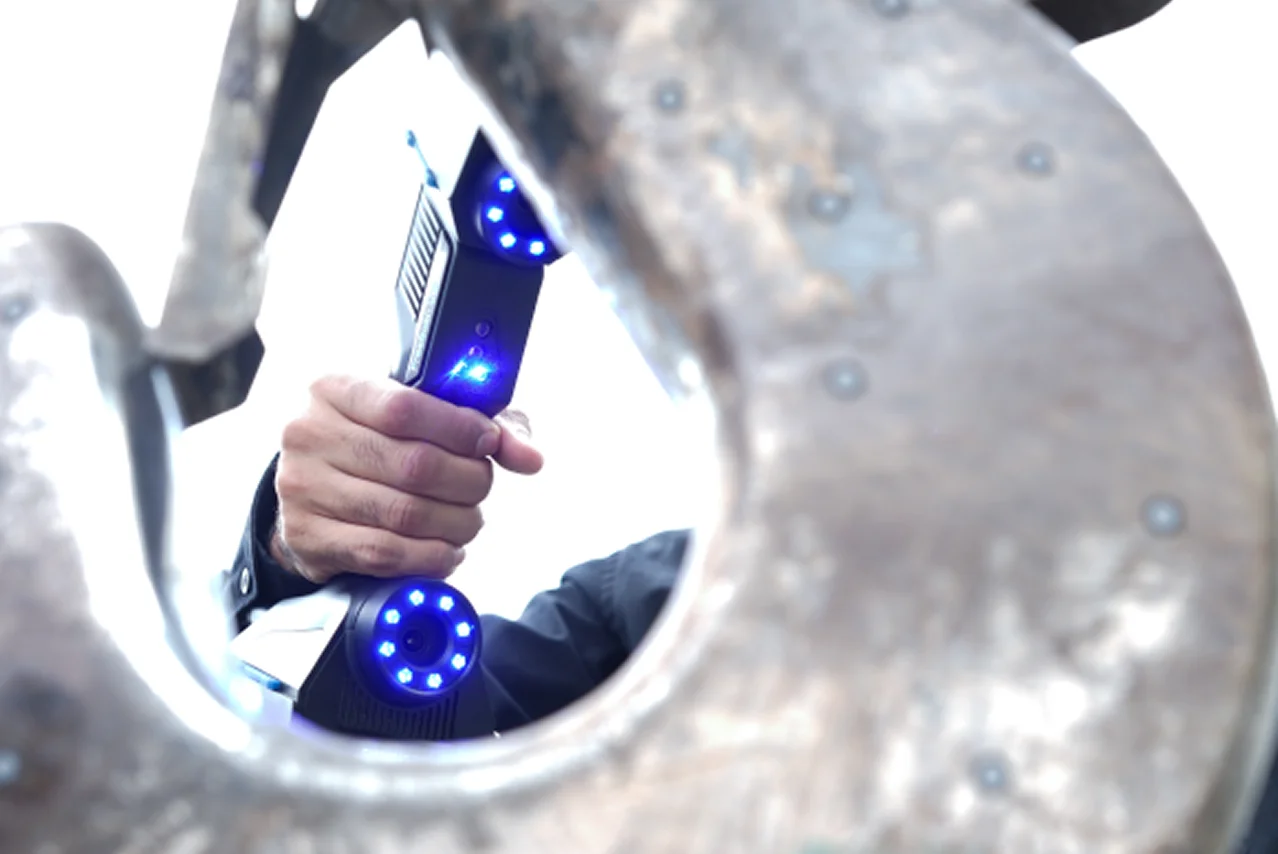

Беспроводная работа

Беспроводной режим — одна из ключевых особенностей EasyScan UE Pro2. Встроенный вычислительный модуль выполняет часть обработки данных непосредственно на стороне сканера, после чего информация передаётся на рабочую станцию по беспроводной сети. Благодаря этому оператор получает значительно большую свободу перемещения вокруг детали.

Для беспроводной работы используется Wi-Fi 6, а максимальная дальность при отсутствии помех составляет до 35 м. При этом беспроводная передача данных не влияет на заявленную точность измерений. Для работы требуется совместимый Wi-Fi 6-роутер, подключённый к компьютеру.

EasyScan UE Pro2 также поддерживает проводное подключение. В этом случае сканер подключается к рабочей станции по USB 3.0/сетевому интерфейсу в соответствии с используемой конфигурацией. Переход между беспроводным и проводным режимами позволяет использовать устройство как мобильный измерительный инструмент на производстве или как стационарную систему на рабочем месте

Работа с различными поверхностями

Синий лазер EasyScan UE Pro2 обеспечивает высокую чувствительность при сканировании различных материалов. Система рассчитана на работу с обычными, тёмными и отражающими поверхностями. При этом для прозрачных, зеркальных или сильно отражающих объектов может потребоваться нанесение специального матирующего состава или другого рекомендованного средства подготовки поверхности.

Таким образом, сканер подходит для широкого диапазона промышленных деталей — от обычных металлических и пластиковых компонентов до тёмных и блестящих поверхностей. Для вибрирующих, подвижных или очень мягких объектов устройство не рекомендуется, поскольку изменение положения объекта во время захвата может ухудшить качество совмещения данных.

Контроль качества данных в реальном времени

Во время сканирования оператор может контролировать правильность рабочего расстояния и качество получаемых данных. Цветовая индикация показывает положение сканера относительно поверхности: синий означает слишком большое расстояние, зелёный — оптимальное, красный — слишком малое. Дополнительно программное обеспечение предоставляет визуальную индикацию качества получаемых данных.

Это позволяет оператору корректировать положение сканера непосредственно во время работы и снижает вероятность появления неполных или недостаточно качественных участков в итоговой модели.

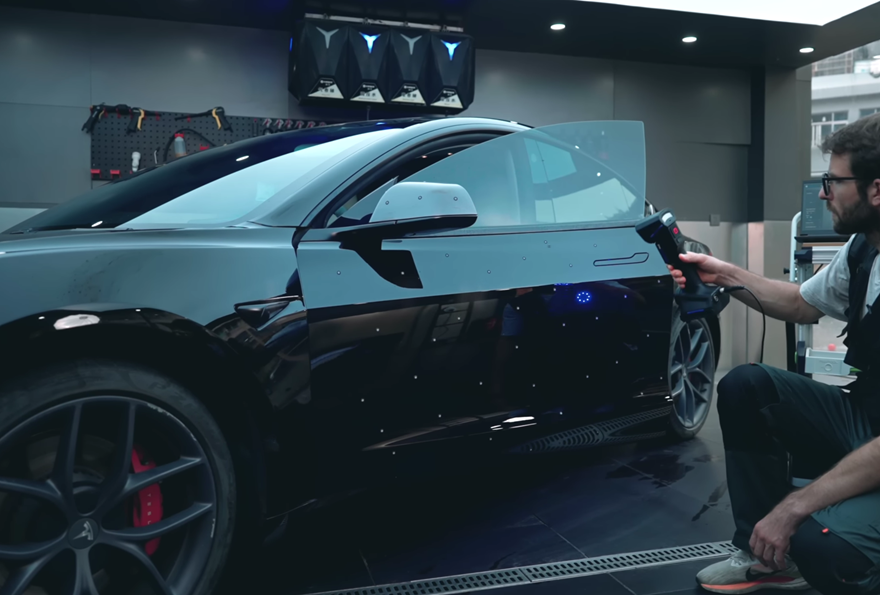

Работа с маркерами

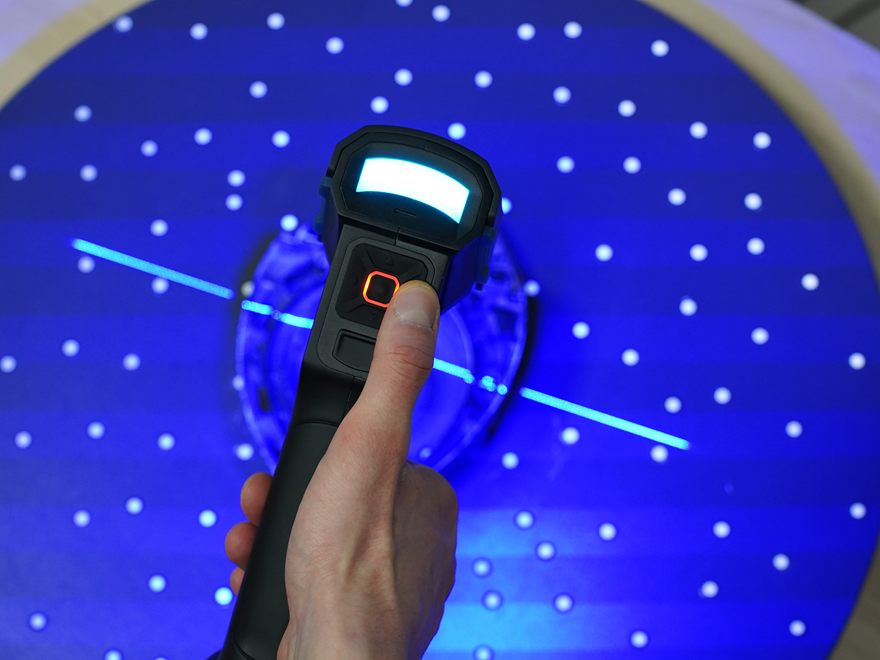

Несмотря на наличие VPG, EasyScan UE Pro2 поддерживает классическое сканирование с маркерами. Маркеры используются для устойчивого совмещения отдельных кадров и проектов, особенно на объектах со сложной или повторяющейся геометрией.

Программное обеспечение EasyScan поддерживает работу с маркерами различных типов и позволяет выполнять отдельное сканирование глобальных маркеров. Для совмещения в общих областях рекомендуется наличие как минимум четырёх распознаваемых маркеров. Минимальный размер распознаваемого маркера составляет 3 мм.

Таким образом, пользователь может выбрать подходящий способ позиционирования данных в зависимости от геометрии детали: маркерный метод, встроенную видефотограмметрию или предусмотренные программой алгоритмы совмещения.

Программное обеспечение EasyScan

Программное обеспечение разработано для упрощения процесса 3D-сканирования и повышения эффективности работы оператора. Отображение сетки в реальном времени позволяет непосредственно во время сканирования видеть формируемые данные и контролировать качество получаемой 3D-модели, сокращая время на последующую обработку и совмещение сканов. Шаблоны сканирования позволяют заранее задавать оптимальные параметры для различных задач, избавляя пользователя от необходимости каждый раз выполнять ручную настройку и обеспечивая согласованность параметров в процессе работы. Визуализация качества данных помогает контролировать правильность положения сканера относительно объекта: цвет лазерных линий, отображаемых в 3D-виде, и световые индикаторы на корпусе устройства позволяют оценивать рабочее расстояние. Дополнительно программное обеспечение предоставляет индикатор качества сетки в реальном времени, благодаря которому оператор может сразу определить, какие участки поверхности уже просканированы с достаточной детализацией, а какие требуют дополнительного захвата данных.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan UE Pro2 относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
