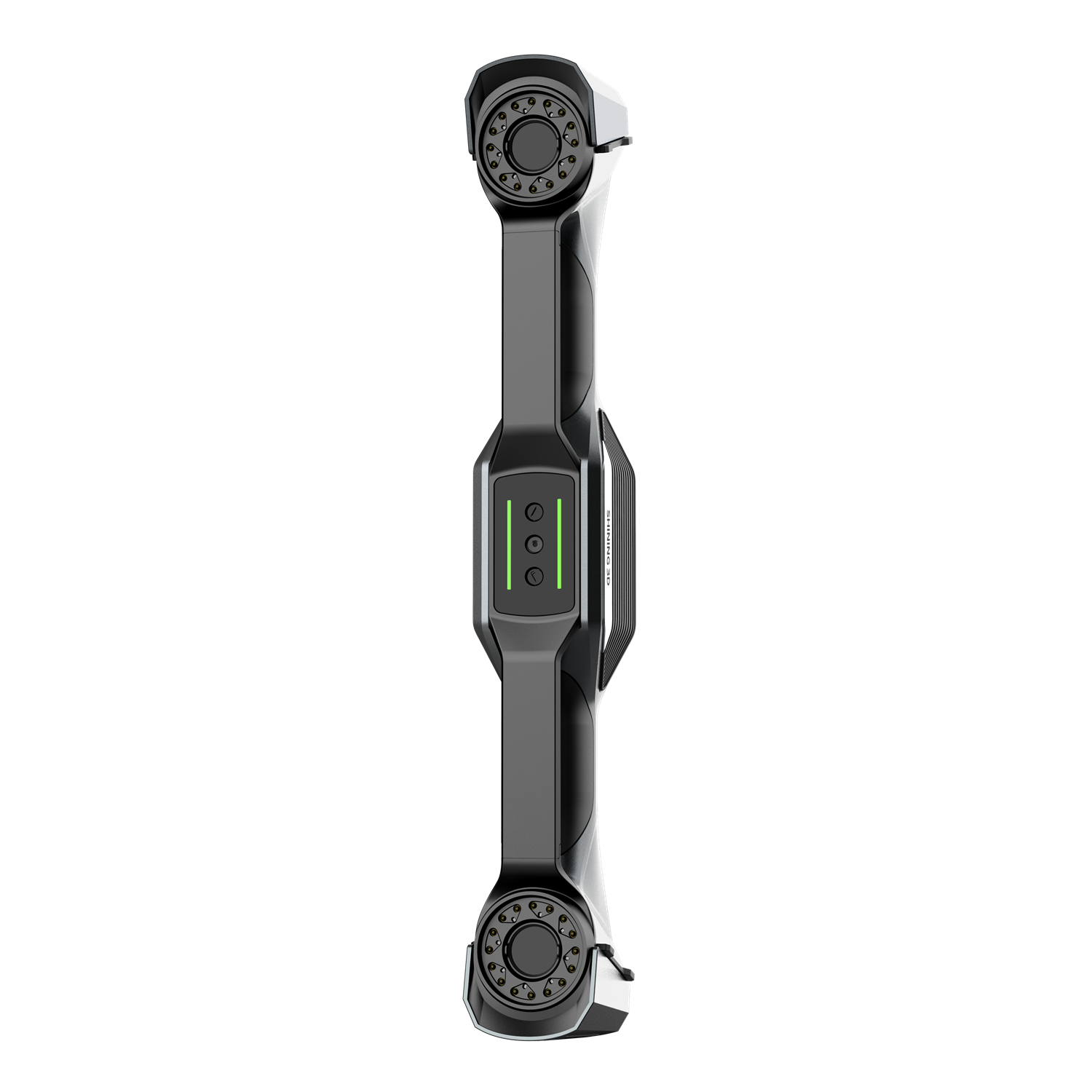

3D сканер Shining 3D FreeScan UE Pro2
FreeScan UE Pro2 уникален благодаря своему инновационному интегрированному беспроводному модулю, который обеспечивает большую свободу движения. Сверхбыстрое сканирование увеличивает эффективность работы вдвое, что ускоряет завершение проектов. Запатентованная инновационная встроенная фотограмметрия повышает точность измерения, делая FreeScan UE Pro2 идеальным для сканирования деталей любого размера. Интегрированный модуль инспектирования упрощает контроль качества, обеспечивая более надежные результаты. Создавая инновационное решение для улучшения рабочих процессов, FreeScan UE Pro2 обеспечивает простоту в использовании и универсальное применение. Это идеальный инструмент для инспектирования, который устанавливает высокие стандарты в области портативной метрологии, обеспечивая комплексный подход к производству.
Беспроводной и переносной
Благодаря интегрированному беспроводному модулю, сканер FreeScan UE Pro2 освобождает вас от проводов, обеспечивая бесперебойную передачу данных в процессе сканирования. Идеально подходит для работы на местах, в цехе и в тяжелых условиях труда, этот 950 граммовый сканер позволяет точно захватывать 3D-данные.
Эффективность сканирования
Новое поколение FreeScan UE Pro2 обеспечивает улучшенную эффективность сканирования, превышающую предыдущие стандарты вдвое. С быстрой скоростью сканирования до 3,460,000 точек в секунду, вы можете легко выполнить все нужные задачи сканирования. Это дает возможность акцентировать внимание на инспекционной части процесса для повышения общей рабочей производительности.
-
Встроенный вычислительный модуль. Ускоряет захват и обработку данных, сокращая время сканирования и нагрузку на компьютер, обеспечивая беспроводной режим сканирования.
-
50 лазерных линий. Обеспечивают более быстрое и всестороннее сканирование.
- Высокая частота кадров. Достигает 180 кадров в секунду для плавного и быстрого получения данных.
Сертифицированные результаты
Система метрологии, сертифицированная в соответствии с ISO, обеспечивает точность сканирования с помощью фотограмметрии до 0,02 мм + 0,015 мм/м. Лаборатория точности SHINING 3D, аккредитованная CNAS по стандарту ISO 17025, проводит тщательную калибровку оптической метрологии. Гарантирует отслеживаемость процессов измерений и результатов калибровки на основе руководящих принципов VDI/VDE 2634, лаборатория обеспечивает постоянную и надежную точность сканирования.
Увеличенная точность для крупномасштабного сканирования
Инновационная встроенная технология фотограмметрии FreeScan UE Pro2 быстро сканирует большие объекты, оптимизируя пространственное положение глобальных маркеров и обеспечивая постоянную точность. Данный подход бинокулярной фотограмметрии отличается от традиционных методов: он не требует использования кодированных меток, что позволяет сократить время подготовки вдвое при сохранении высокой точности измерений.
ПО FreeScan
1. Отображение данных сетки в реальном времени. В процессе сканирования вашей детали, программа показывает информацию о сетках в режиме реального времени. Это помогает улучшить качество визуального изображения и экономя время на совмещении
2. Шаблон для сканирования. Сэкономьте свое время, не прибегая к ручной настройке параметров сканирования - FreeScan предлагает интуитивное и мощное программное обеспечение, которое позволяет адаптировать параметры автоматически и обеспечивать их совместимость.
3. Визуализация качества данных. Пользователи могут определить, является ли оптимальным расстояние сканирования, контролируя цвет лазерных линий, проецируемых на 3D-вид объекта в программном обеспечении или с помощью светодиодов сканера. Также существует показатель качества сетки в реальном времени для определения качества собранных данных. Таким образом, оператор понимает, каких областей сканирования достаточно или недостаточно.
4. Гибкое разрешение
Ваш проект не требует перезапуска даже в случае изменения разрешения во время процесса сканирования.
3 режима лазера для разных задач
- Высокоскоростное сканирование. 50 лазерных линий.
- Детальное сканирование. 7 параллельных лазерных линий.
- Сканирование глубоких участков. 1 линия лазера.
Быстрое инспектирование на месте
Скорость проверки качества на месте повышается благодаря интегрированному модулю контроля, который обеспечивает строгий контроль качества и упрощает операции.
Видеообзор модели:
3DVision - официальный дистрибьютор Shining 3D!
Артикул | 201371 |
Производитель | Shining 3D |
Страна производитель | Китай |
Вес нетто | 0.95 кг |
Габариты | 305.8 x 118.9 x 100.8 мм |
Зона сканирования | 600 x 550 мм |
Интерфейсы | USB 3.0 |
Источник света | 50 лазерных линий (Multiple Lines Scan), 7 параллельных лазерных линий (Fine Scan), одна линия лазера (Single Line Scan) |
Рабочее расстояние | Multiple Lines Scan: 300 мм, Fine Scan: 200 мм, Single Line Scan: 300 мм |
Скорость сканирования | до 3,460,000 точек/секунду |
Точность | 0.02 мм |
Электропитание | 24V, 3.75A |
Особенности | Объемная точность: 0.02 + 0.03 мм/м (0.02 + 0.015 мм/м с фотограмметрией |
Технология сканирования | Фотограмметрия |
Класс лазера | Класс II (безопасно для глаз) |
Рабочая температура | -20 ~ 40°C |
Сертификация | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50,TELEC, TiSAX |
Требования к конфигурации ПК | ОС: Windows 11 Professional 22H2 (64-bit) Процессор: 13th Gen Intel® Core™ i7-13700H или выше Графическая карта: NVIDIA GeForce RTX 4060 Laptop GPU или выше Видеопамять: 8 Гб или выше Оперативная память: 64 Гб или выше, двухканальная DDR5; Интерфейс USB 3.0 |
Расстояние между точками | 0.01 ~ 10 мм |
Глубина резкости | 360 мм |
