Оптическая координатно-измерительная система Shining 3D FreeScan Trak Nova+

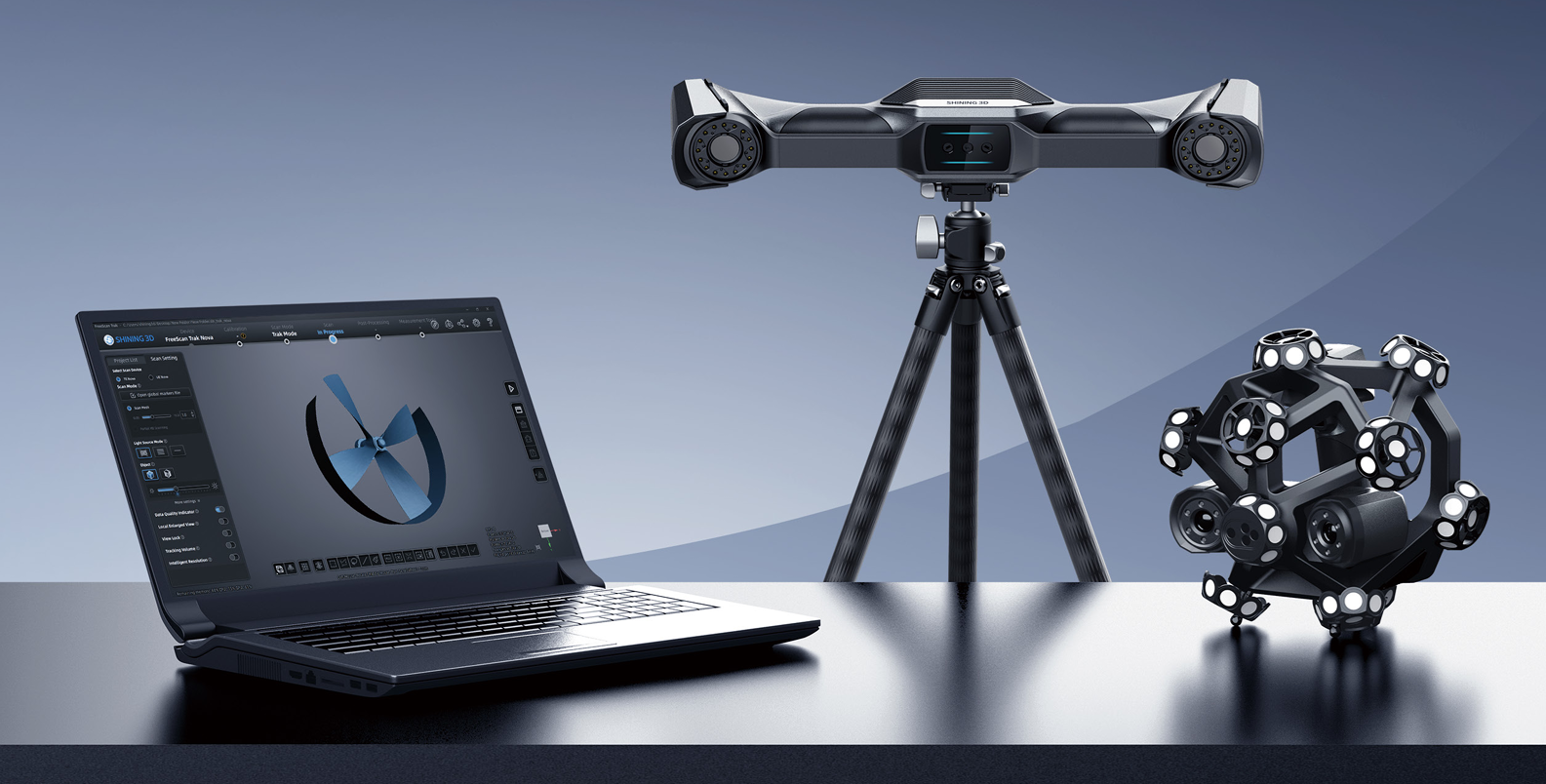

SHINING 3D FreeScan Trak Nova+ — беспроводная многофункциональная система динамического отслеживания и лазерного 3D-сканирования для высокоточных измерений средних и крупногабаритных объектов. Система объединяет компактный ручной сканер TE Nova+ и трекер UE Nova+, которые могут работать совместно в режиме динамического отслеживания или использоваться независимо. Такой подход позволяет выполнять как широкоформатное сканирование больших поверхностей, так и детализированную оцифровку отдельных участков.

Два сканирующих устройства в одной системе

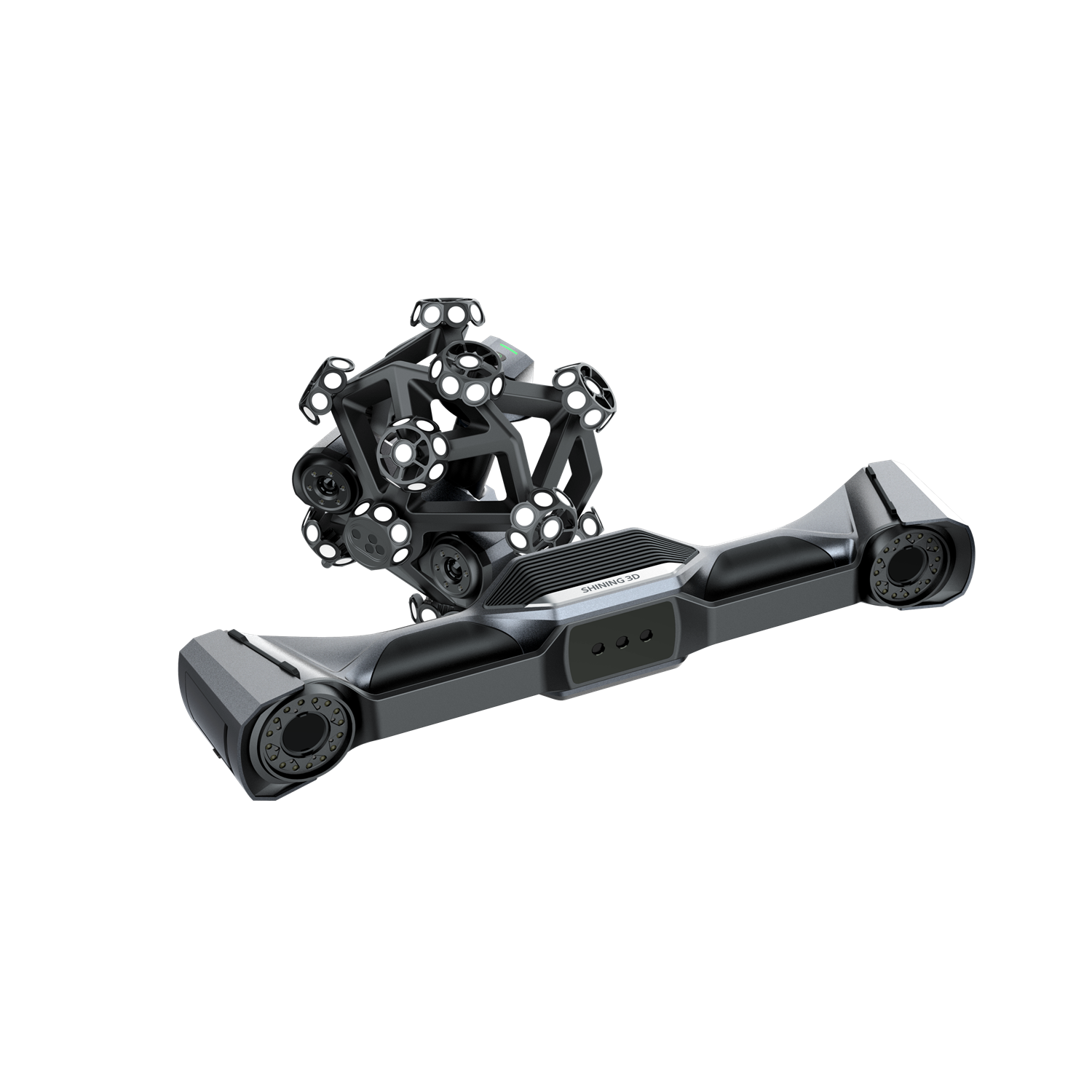

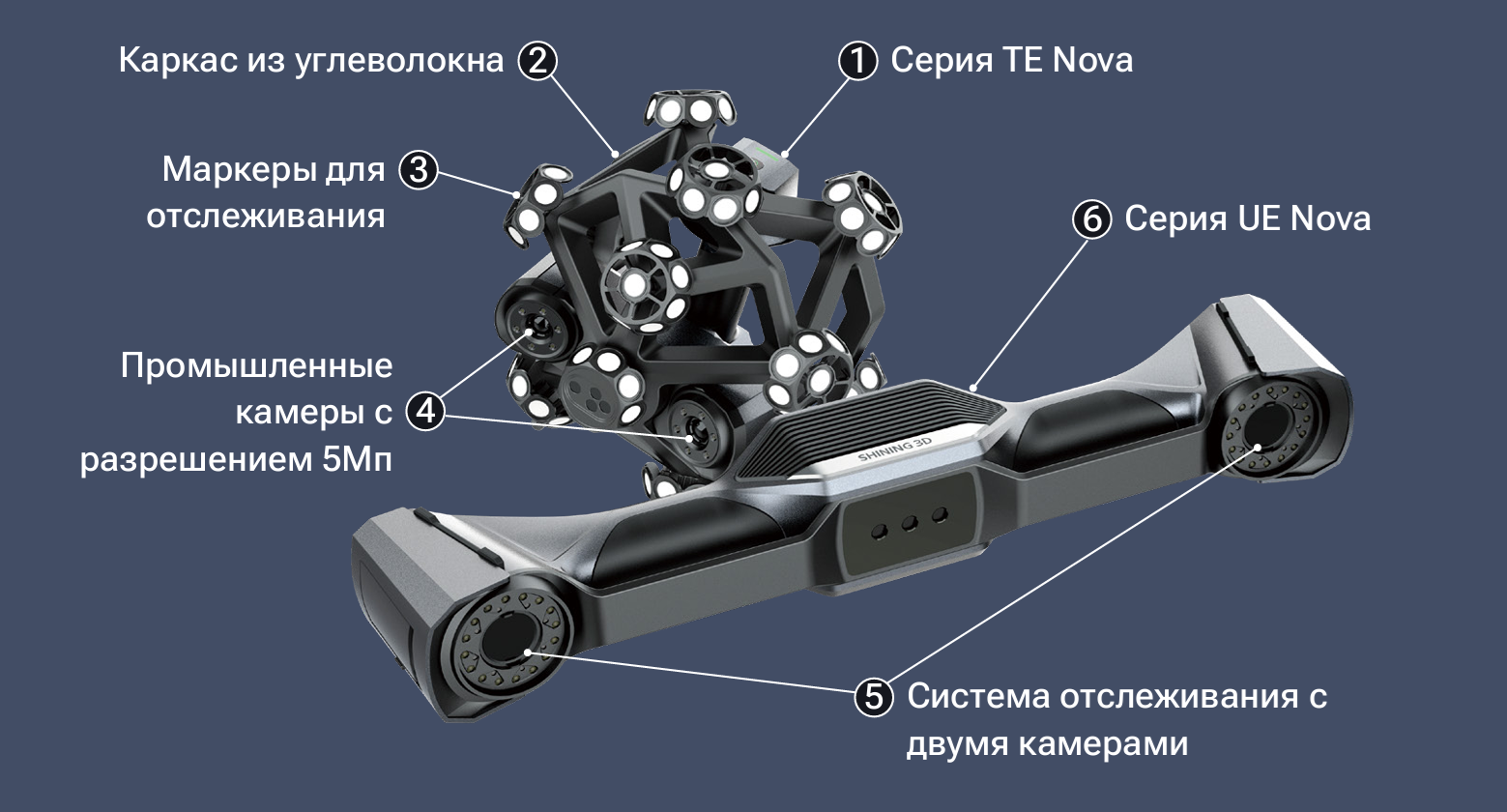

FreeScan Trak Nova+ построен по модульному принципу. TE Nova+ предназначен для высокоточного и детального сканирования, а UE Nova+ совмещает функции трекера и широкоформатного лазерного сканера. Оба устройства могут использоваться в составе единой системы либо самостоятельно, что позволяет адаптировать оборудование под различные измерительные задачи.

TE Nova+ оснащён синим лазером и поддерживает три режима сканирования: высокоскоростной с 62 пересекающимися лазерными линиями, детальный с 25 параллельными линиями и режим сканирования глубоких отверстий с одной лазерной линией. Максимальная скорость сканирования достигает 7,600,000 точек/с, а точность составляет до 0,020 мм.

Динамическое отслеживание

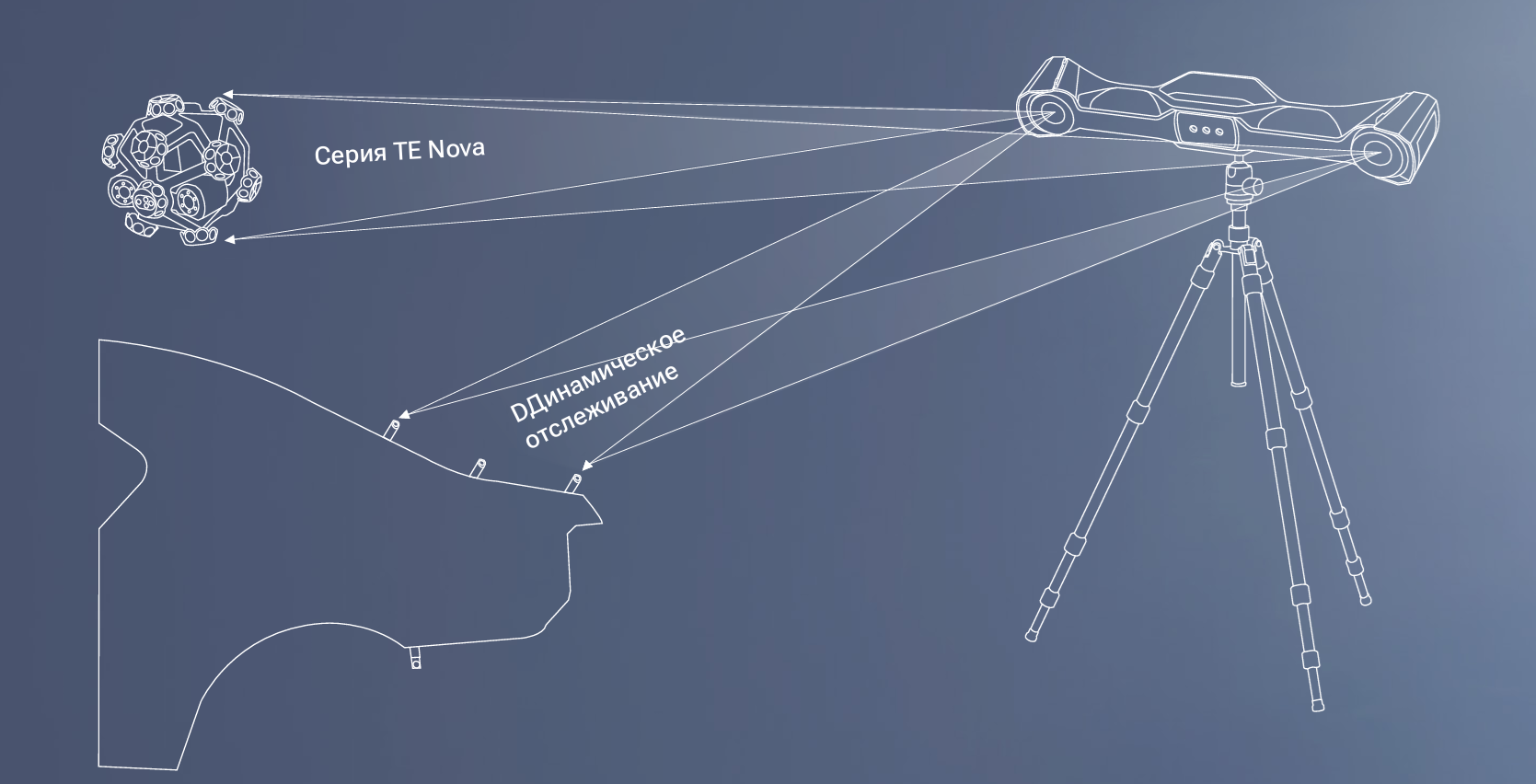

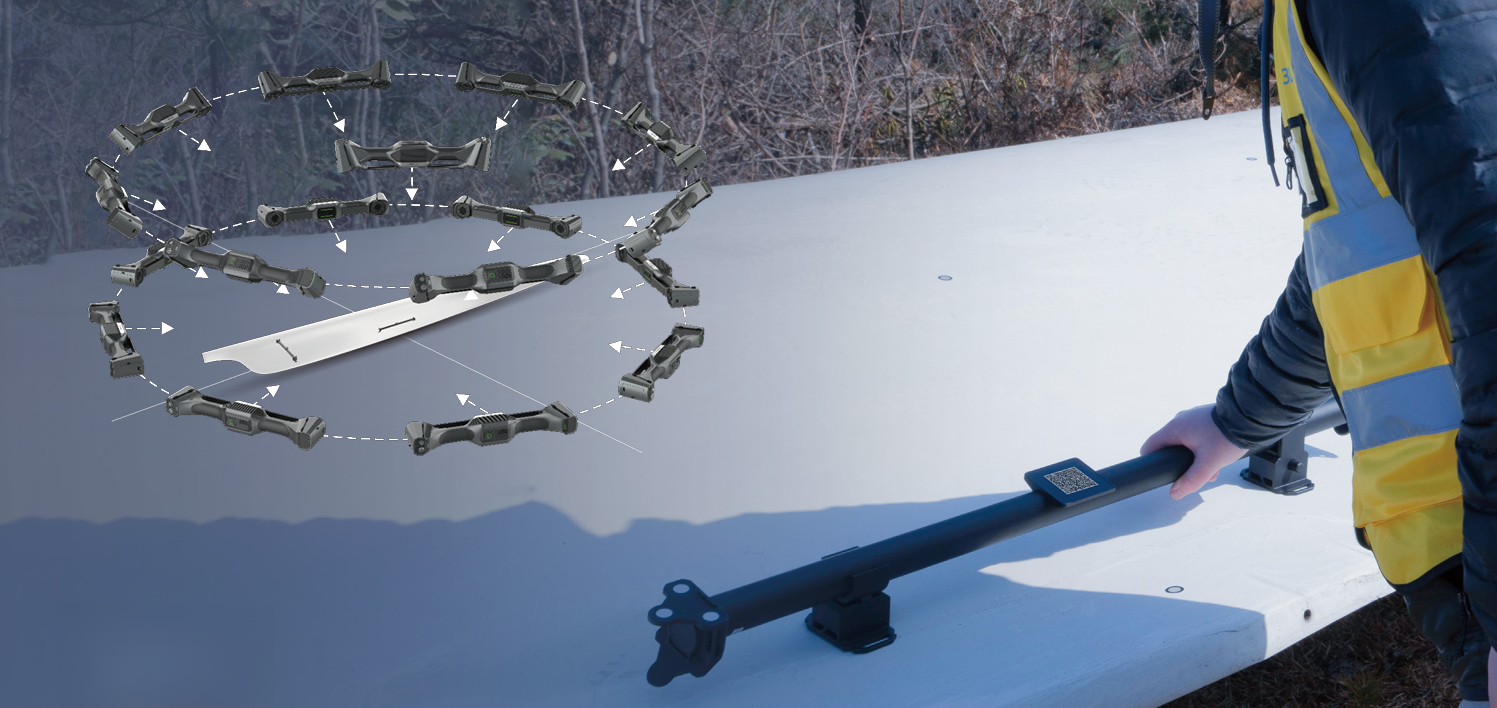

FreeScan Trak Nova+ в режиме Trak Mode определяет пространственное положение сканирующего устройства в реальном времени. Это позволяет свободно перемещать сканер вокруг объекта и сохранять корректную пространственную привязку получаемых данных. Система рассчитана на измерение крупных и сложных объектов, в том числе в ситуациях, когда нанесение большого количества маркеров на поверхность затруднено.

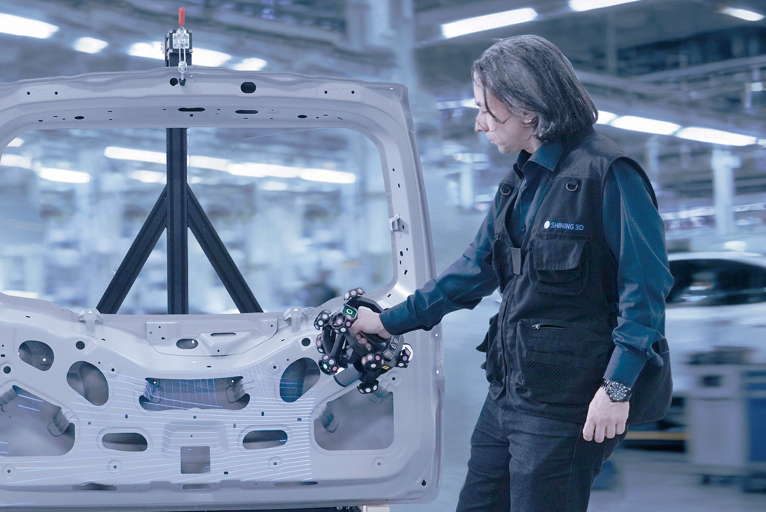

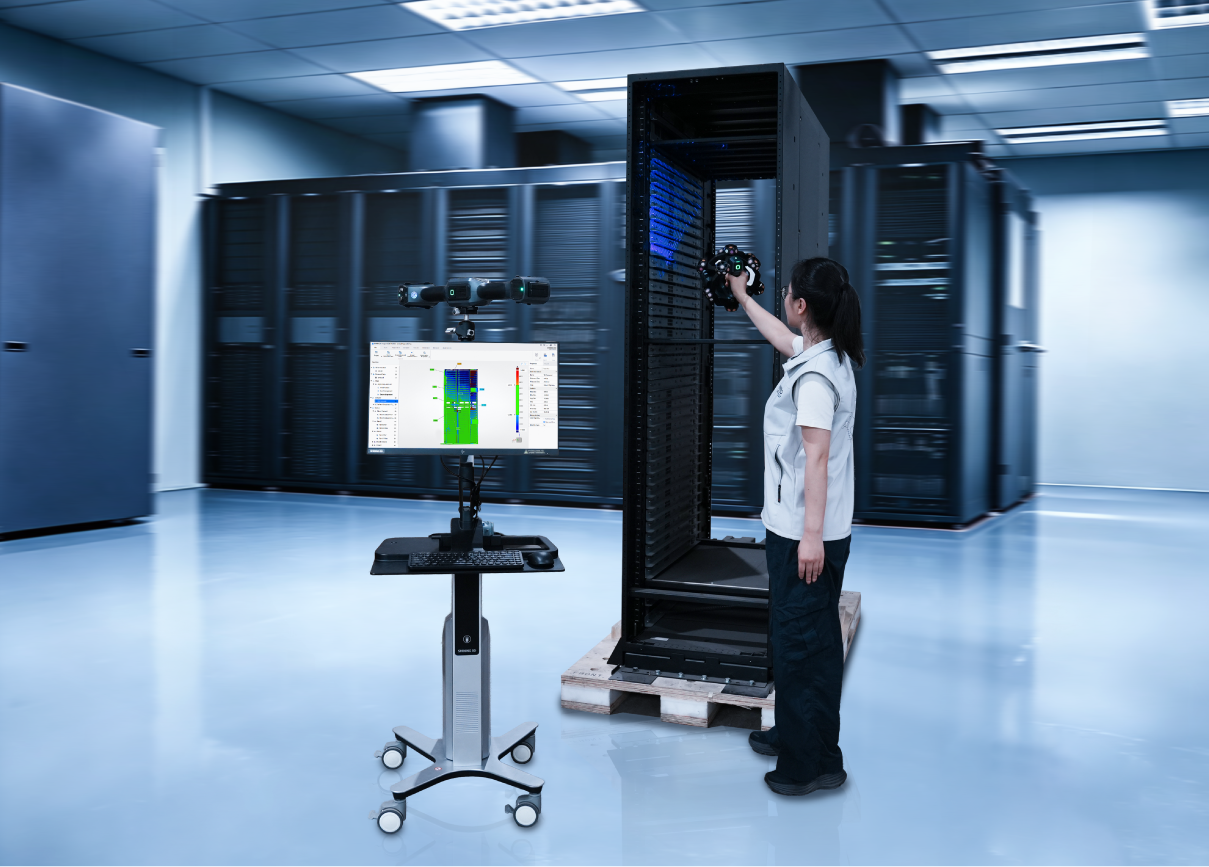

Технология динамического отслеживания особенно полезна при работе с крупными промышленными деталями, конструкциями, транспортными объектами и оборудованием. Сканер можно перемещать вокруг объекта, последовательно захватывая различные поверхности и элементы без необходимости устанавливать стационарную измерительную систему.

Широкое поле зрения

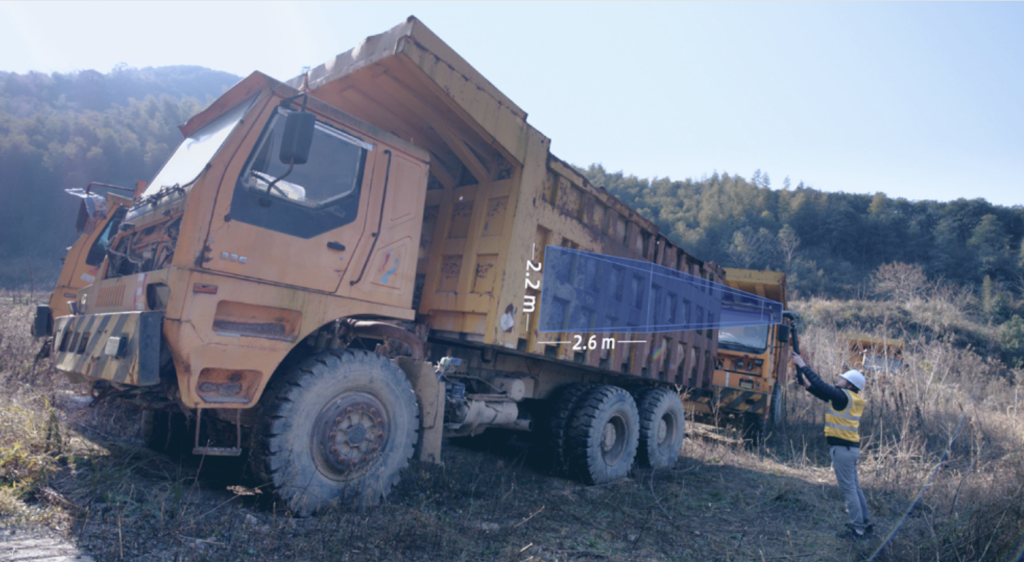

Одним из ключевых преимуществ FreeScan Trak Nova+ является сочетание детального и широкоформатного сканирования. UE Nova+ обеспечивает поле зрения до 2,6x2,2 м, что позволяет быстро захватывать большие площади. TE Nova+ используется для последующего детального сканирования отдельных участков.

Такое сочетание позволяет использовать разные режимы в рамках одного проекта: сначала быстро получить общую геометрию крупной детали с помощью UE Nova+, а затем повысить детализацию отдельных областей при помощи TE Nova+.

Высокая скорость сканирования

TE Nova+ обеспечивает скорость до 7,6 млн точек/с, благодаря чему система подходит для оперативного получения большого объёма трёхмерных данных. Высокая производительность особенно востребована при оцифровке крупных поверхностей и проведении промышленного контроля.

Для высокоскоростного сканирования предназначены 62 лазерные линии, для детальной работы предусмотрено 25 параллельных лазерных линий, а одна лазерная линия используется для захвата глубоких отверстий и полостей. Это позволяет переходить от быстрого сканирования больших поверхностей к более детальному захвату сложной геометрии без замены всей измерительной системы

Видео-фотограмметрия VPG

FreeScan Trak Nova+ оснащён фирменной технологией Video Photogrammetry (VPG). Она использует видеосъёмку и калибровочный жезл для контроля пространственной точности и позволяет работать без кодированных маркеров. VPG предназначена для повышения стабильности измерений при увеличении рабочей области и особенно полезна при сканировании крупногабаритных объектов.

Объёмная точность с использованием VPG составляет 0,046 + 0,012 мм/м. Для FreeScan Trak Nova+ объёмная точность составляет 0,058 мм при расстоянии 3,5 м и 0,070 мм при расстоянии 4,5 м от трекера.

Беспроводная работа

Система оснащена встроенными беспроводными модулями, благодаря чему сканирование можно выполнять без постоянного подключения оборудования кабелями. Предусмотрен и проводной режим с использованием оптоволоконного соединения. Беспроводная архитектура особенно удобна при работе с крупными объектами и в ограниченных пространствах, где кабели могут ограничивать перемещение оператора. Устройства оснащены встроенными вычислительными модулями для обработки данных непосредственно в процессе сканирования. Питание осуществляется от сменных аккумуляторов, что позволяет продолжать работу без длительного подключения оборудования к сети..

Компактная конструкция

Программное обеспечение

FreeScan Trak Nova+ работает с программным обеспечением FreeScan Trak, предназначенным для управления сканированием, обработки и объединения получаемых данных. Полученные 3D-данные можно передавать в профессиональные программные комплексы для инспекции и обратного проектирования, такие как SHINING 3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping и Geomagic Design X.

Ключевые особенности

• Сканирование без маркеров: благодаря динамическому отслеживанию положения сканера в реальном времени FreeScan Trak Nova+ позволяет выполнять сканирование без нанесения маркеров непосредственно на объект. Это упрощает подготовку детали, сокращает время начала работы и делает процесс измерения более удобным при работе с крупногабаритными объектами.
• Интеллектуальное разрешение: система автоматически регулирует разрешение получаемой сетки в зависимости от кривизны поверхности объекта. На участках со сложной геометрией плотность данных увеличивается, а на относительно плоских поверхностях может снижаться. Это позволяет получать более чёткую и детализированную геометрию без необходимости вручную настраивать разрешение для каждого участка.
• Объединение данных из нескольких режимов сканирования: FreeScan Trak Nova+ позволяет объединять данные, полученные в разных режимах работы. Широкоформатное лазерное сканирование используется для быстрого захвата общей геометрии крупного объекта, а динамическое отслеживание — для детальной оцифровки отдельных участков. В результате широкая область покрытия и локальные детали объединяются в единый набор 3D-данных.
• Распознавание элементов с помощью ИИ: функция интеллектуального распознавания элементов автоматически определяет границы геометрических объектов и помогает быстро выполнять их сканирование и измерение. Система поддерживает распознавание круглых и квадратных отверстий, что упрощает контроль геометрии деталей и получение точных измерительных данных.

Щуп серии FreeProbe (опционально)

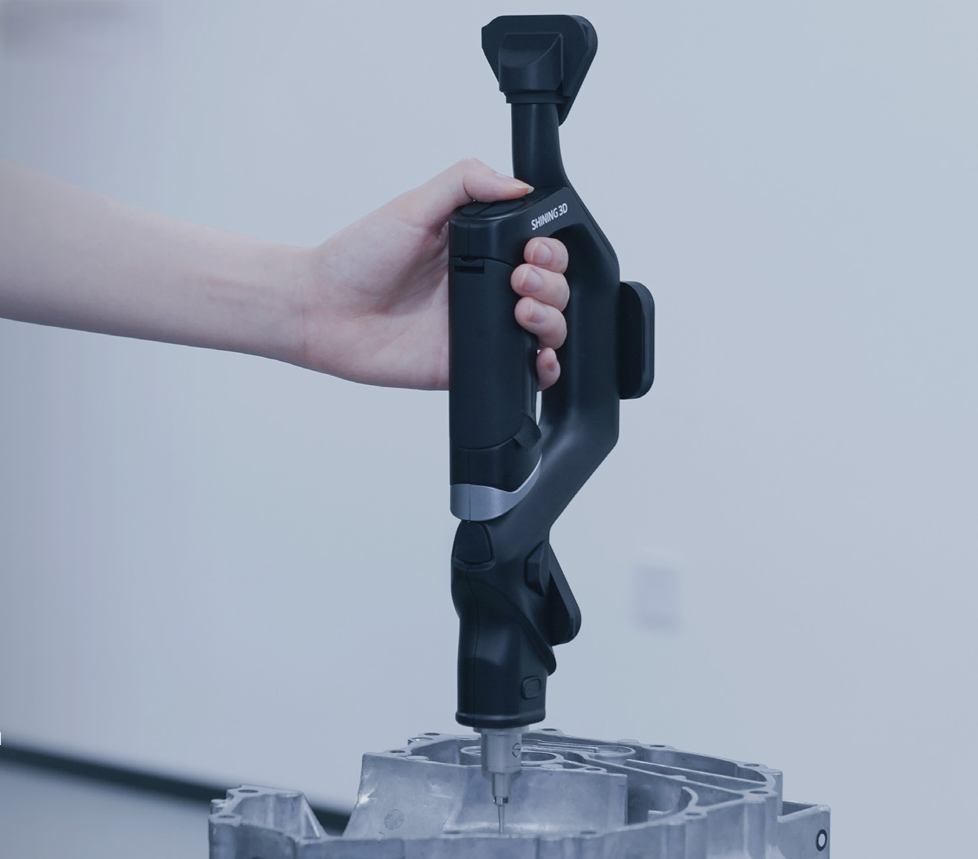

Серия FreeProbe в сочетании с FreeScan Trak Nova+ представляет собой портативное высокоточное измерительное решение для детальных точечных измерений. Благодаря динамическому отслеживанию и беспроводному подключению щуп можно свободно перемещать вокруг объекта без необходимости фиксированной установки, сохраняя стабильность и точность измерений. Решение подходит для контроля геометрии, определения координат отдельных точек и проверки труднодоступных элементов деталей разных размеров.

Основные преимущества FreeProbe:

• Беспроводной и портативный — обеспечивает свободное перемещение вокруг объекта и удобство работы без кабелей.
• Различные наконечники щупа — позволяют адаптировать инструмент под разные типы измерительных задач и геометрию объектов.
• Быстрый запуск и сопряжение — ускоряет подготовку системы к работе.
• Эргономичный дизайн — обеспечивает удобный захват и комфорт при длительных измерениях.
• Интеграция с программным обеспечением для инспекции — результаты измерений можно использовать непосредственно в процессе контроля геометрии и анализа полученных данных.

FreeProbe расширяет возможности FreeScan Trak Nova+, позволяя сочетать бесконтактное 3D-сканирование с контактными точечными измерениями. Это особенно удобно при контроле отверстий, кромок, поверхностей и других элементов, для которых требуется определить точные координаты отдельных точек.

Сферы применения
